Gebruikershandleiding van ReX Jeweller

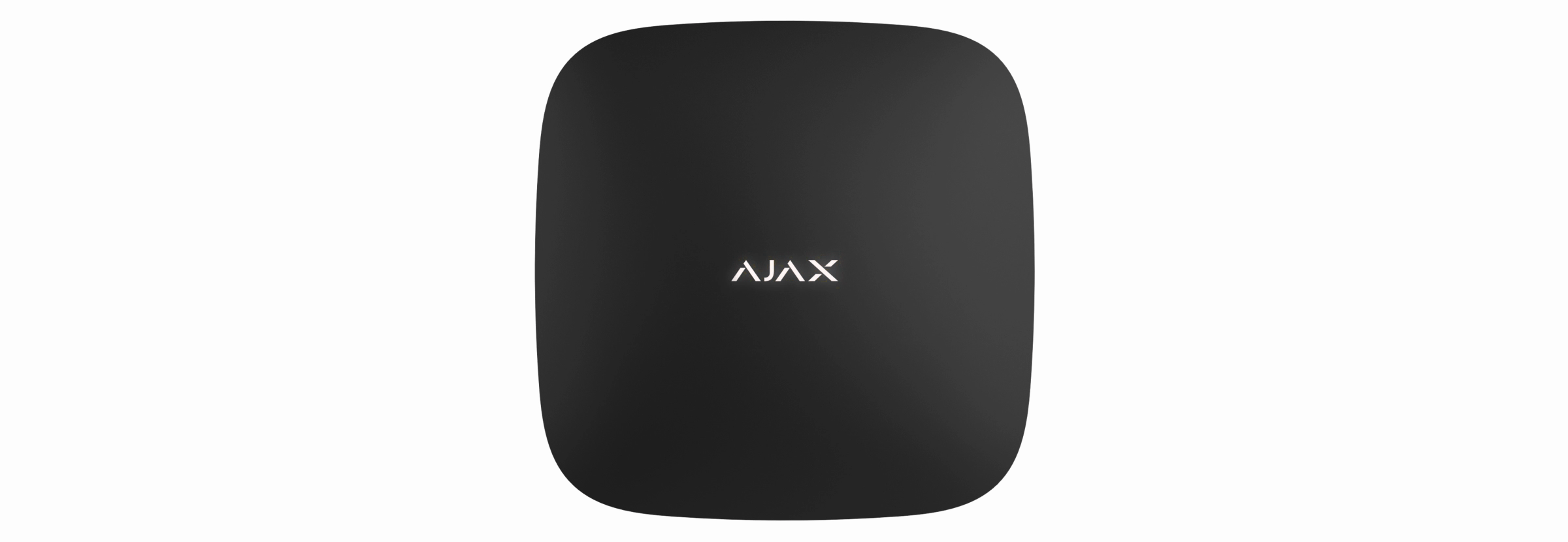

ReX Jeweller is een signaalversterker van communicatiesignalen die het radiocommunicatiebereik van de Ajax-apparaten uitgerust met een hub uitbreidt tot 2 keer zoveel. Ontwikkeld voor alleen gebruik binnenshuis. De signaalversterker heeft een ingebouwde sabotageweerstand en is uitgerust met een batterij die tot 35 uur meegaat zonder externe stroomvoorziening.

Het apparaat kan geconfigureerd worden via de mobiele applicatie voor iOS- en Android-smartphones. Pushmeldingen, sms-berichten en oproepen (indien ingeschakeld) brengen de ReX Jeweller-gebruiker op de hoogte van alle gebeurtenissen.

Het Ajax-systeem kan worden gebruikt voor onafhankelijke bewaking van het terrein en kan worden aangesloten op de centrale meldkamer van het beveiligingsbedrijf.

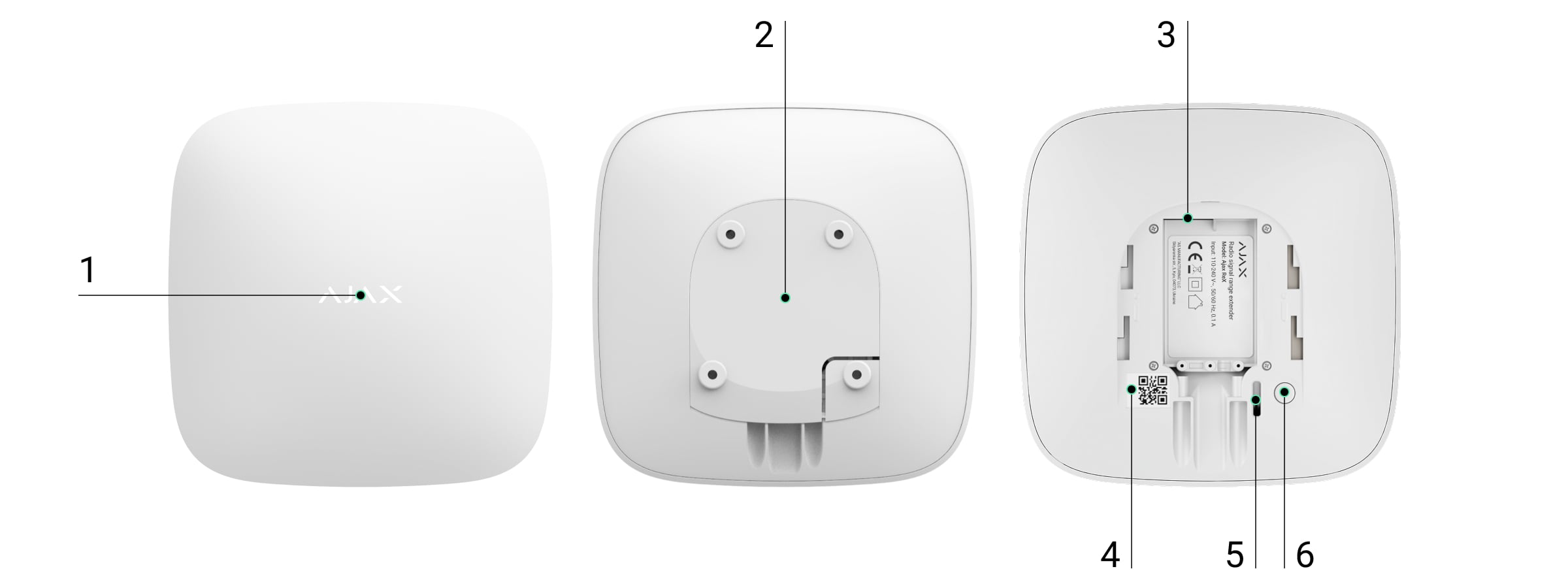

Functionele elementen

1. Logo met lichtindicator

2. SmartBracket-bevestigingspaneel (geperforeerd gedeelte is nodig om de sabotageknop te activeren bij een poging om de vaste ReX Jeweller van het oppervlak te tillen)

3. Voedingsconnector

4. QR-code

5. Sabotageknop

6. Aan/uit-knop

Werkingsprincipe

ReX Jeweller breidt het radiocommunicatiebereik van het beveiligingssysteem uit, waardoor de Ajax-apparaten op grotere afstand van de hub kunnen worden geïnstalleerd.

Het communicatiebereik tussen ReX Jeweller en het apparaat wordt beperkt door het radiosignaalbereik van het apparaat (aangegeven in de specificaties van het apparaat op de website en in de gebruikershandleiding).

ReX Jeweller ontvangt signalen van de hub en zendt deze door naar de apparaten die verbonden zijn met ReX Jeweller. ReX Jeweller zendt ook signalen van de apparaten door naar de hub. De hub pollt de versterker elke 12~300 seconden (standaard: 36 seconden), terwijl de alarmen binnen 0,3 seconden worden gecommuniceerd.

Het aantal verbonden ReX Jeweller-signaalversterkers

Afhankelijk van het hubmodel, kan het volgende aantal signaalversterkers worden aangesloten op de hub:

Meerdere ReX Jeweller-versterkers aansluiten op de hub wordt ondersteund door apparaten met OS Malevich 2.8 en nieuwer. Tegelijkertijd kan ReX Jewelleralleen rechtstreeks op de hub worden aangesloten en wordt het aansluiten van een signaalversterker op een andere niet ondersteund.

Verbinding van ReX Jeweller met de hub

Voordat u een apparaat toevoegt

1. Installeer de Ajax-app of Ajax PRO.

2. Log in op een account of maak een nieuwe aan.

3. Selecteer een space of maak een nieuwe aan.

   Wat is een space

   Zo maakt u een space

   Space is beschikbaar voor apps met deze versies of nieuwer:

   • Ajax Security System 3.0 voor iOS;

   • Ajax Security System 3.0 voor Android;

   • Ajax PRO: Tool for Engineers 2.0 voor iOS;

   • Ajax PRO: Tool for Engineers 2.0 voor Android;

   • Ajax PRO Desktop 4.0 voor macOS;

   • Ajax PRO Desktop 4.0 voor Windows.

4. Voeg minstens één virtuele ruimte toe.

5. Voeg een compatibele hub toe aan de space. Zorg dat de hub aanstaat en toegang heeft tot het internet via een ethernetkabel, wifi, en/of een mobiel netwerk.

6. Zorg ervoor dat de space is uitgeschakeld en de hub niet begint met updaten door de status in de Ajax-app te controleren.

De ReX Jeweller verbinden met de hub

1. Klik op Apparaat toevoegen in de Ajax-app.

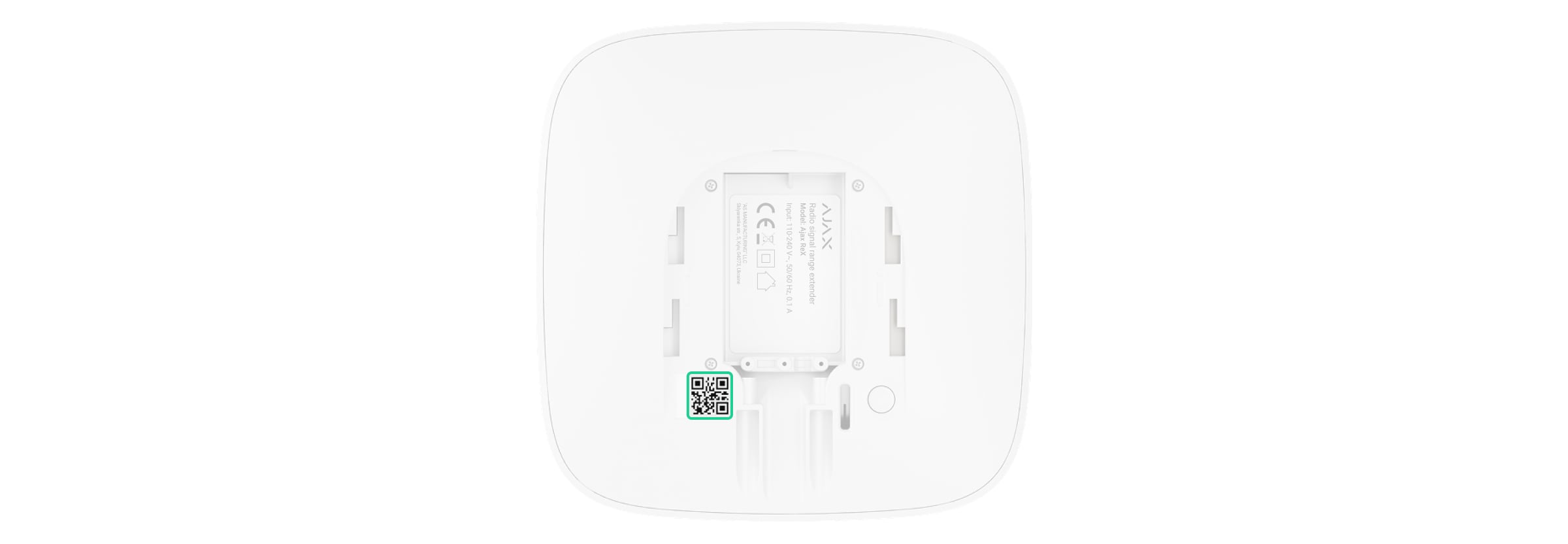

2. Geef de versterker een naam, scan of voer handmatig de QR-code in (deze bevindt zich op het deksel en de verpakking), en selecteer de ruimte waar het apparaat zich bevindt.



3. Klik op Toevoegen — het aftellen begint dan.

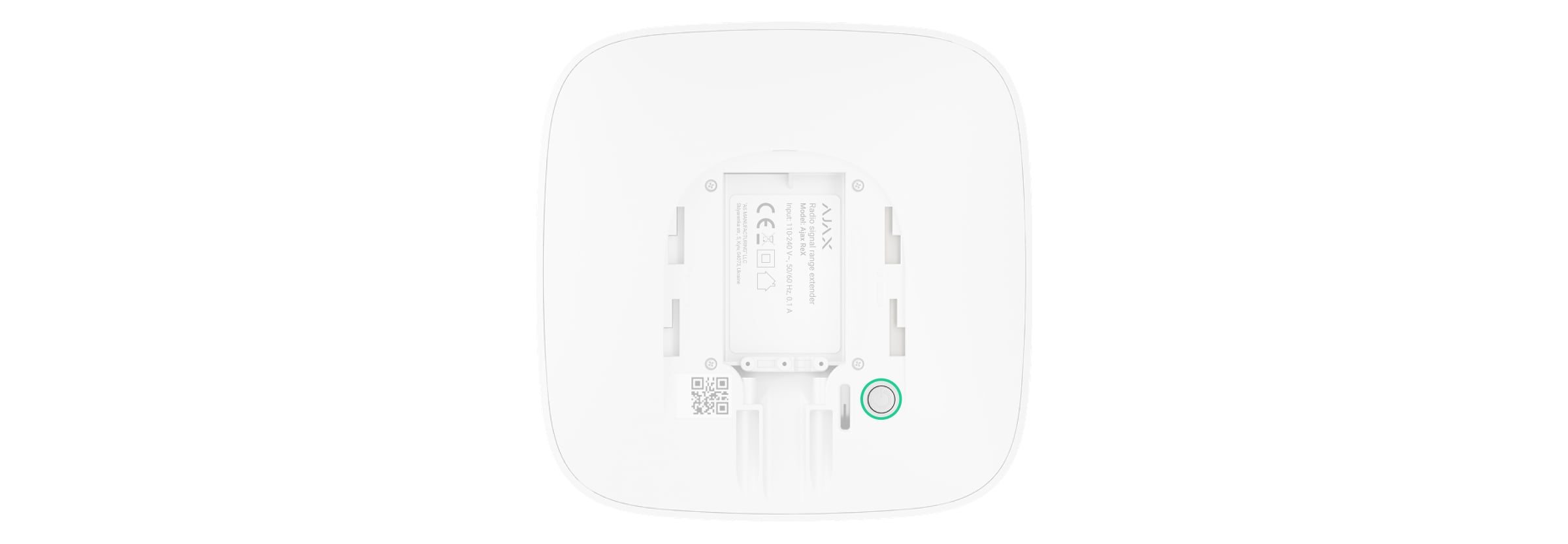

4. Zet ReX Jeweller aan door de aan/uit-knop 3 seconden ingedrukt te houden. Kort na het verbinden met de hub zal het logo binnen 30 seconden na het inschakelen van de ReX Jeweller van kleur veranderen van rood naar wit.



Om detectie en interfacing mogelijk te maken, moet ReX Jeweller zich binnen radiocommunicatiebereik van de hub bevinden (op dezelfde beveiligde voorziening).

Het verzoek om verbinding te maken met de hub wordt alleen verzonden als het apparaat is ingeschakeld. Als de verbinding met de hub mislukt, schakel dan de versterker uit door de aan/uit-knop 3 seconden ingedrukt te houden en probeer de verbindingsprocedure na 5 seconden opnieuw.

De versterker die verbonden is met de hub verschijnt in de app in de lijst met hub-apparaten. Het bijwerken van de apparaatstatus in de lijst is afhankelijk van de pollingtijd die is ingesteld in de hubinstellingen. De standaardwaarde is 36 seconden.

Apparaten voor bediening kiezen via ReX Jeweller

Als u een apparaat aan de versterker wilt toewijzen

1. Ga naar de instellingen van ReX Jeweller (Apparaten → ReX Jeweller → Instellingen ).

2. Druk op Koppelen met apparaat.

3. Kies de apparaten die via de versterker moeten werken. U kunt zoeken op modelnaam, apparaatnaam of ID, of filteren op ruimte of groep.

   Meer informatie over zoeken en filteren

4. Ga terug naar het instellingenmenu van ReX Jeweller.

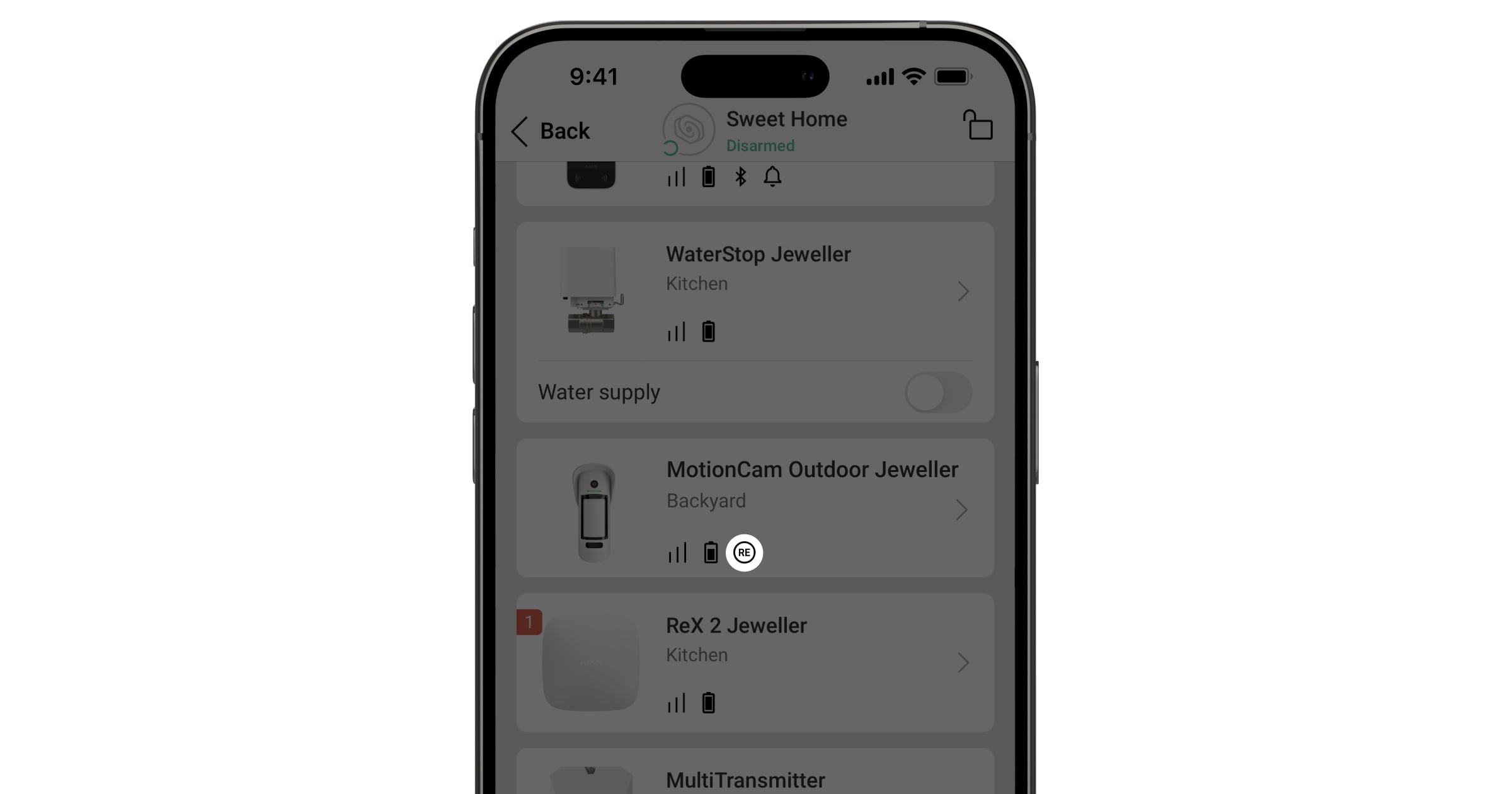

Zodra de verbinding tot stand is gebracht, worden de geselecteerde apparaten in de mobiele app gemarkeerd met het -pictogram.

Als u een apparaat aan de hub wilt toewijzen

1. Ga naar de instellingen van ReX Jeweller (Apparaten → ReX Jeweller → Instellingen ).

2. Druk op Koppelen met apparaat.

3. Vink de apparaten uit die rechtstreeks met de hub moeten worden verbonden.

4. Ga terug naar het instellingenmenu van ReX Jeweller.

Hoe een IP-camera configureren en aansluiten op het Ajax-systeem

ReX Jeweller-statussen

1. Apparaten

2. ReX Jeweller

ReX Jeweller-instellingen

1. Apparaten

2. ReX Jeweller

3. Instellingen

Storingen

ReX Jeweller kan meldingen geven over eventuele storingen. Het veld Storingen vindt u bij Apparaatstatussen. Als u op klikt, wordt de lijst met alle storingen geopend. Dit veld wordt alleen weergegeven als er een storing is gedetecteerd.

Indicatie

De led-indicatie van ReX Jeweller kan rood of wit oplichten, afhankelijk van de status van het apparaat.

Testen van de functionaliteit

Via het Ajax-beveiligingssysteem kunt u tests uitvoeren om de functionaliteit van de verbonden apparaten te controleren.

De tests beginnen niet onmiddellijk, maar binnen een periode van 36 seconden bij gebruik van de standaardinstellingen. De starttijd van de test hangt af van de instellingen van de scanperiode van de detector (de paragraaf over “Jeweller” in de hub-instellingen).

U kunt de signaalsterkte van Jeweller tussen de signaalversterker en de hub testen en tussen de signaalversterker en het apparaat dat erop is aangesloten.

Ga naar de ReX Jeweller-instellingen en selecteer de signaalsterktetest van Jeweller om de signaalsterkte van Jeweller tussen de signaalversterker en de hub te controleren.

Ga naar de instellingen van het apparaat dat verbonden is met ReX Jeweller en selecteer de signaalsterktetest van Jeweller om de signaalsterkte van Jeweller tussen de signaalversterker en het apparaat te controleren.

Jeweller signaalsterktetest

Apparaatinstallatie

Selectie van de installatieplaats

De locatie van ReX Jeweller bepaalt de afstand tot de hub, de apparaten die verbonden zijn met de signaalversterker en de aanwezigheid van obstakels die de doorgang van het radiosignaal verhinderen: muren, overbruggingen tussen vloeren en grote objecten die zich binnen de locatie bevinden.

Als de signaalsterkte slechts één balkje op de indicator heeft, kan de stabiele werking van het beveiligingssysteem niet worden gegarandeerd. Doe wat nodig is om de kwaliteit van het signaal te verbeteren! Zet ReX Jeweller of de hub minstens 20 cm verder. Zelf een kleine verplaatsing kan de ontvangstkwaliteit al aanzienlijk verbeteren.

Installatieprocedure

Voordat u ReX Jeweller installeert, moet u de locatie kiezen die het meeste voldoet aan de eisen van deze gids! De versterker plaatst u het beste uit het directe zicht.

Volg tijdens de montage en het gebruik de algemene regels voor elektrische veiligheid bij het gebruik van elektrische apparatuur, alsook de eisen van de wetten en voorschriften inzake elektrische veiligheid.

Bevestiging van het apparaat

1. Bevestig het bevestigingspaneel van de SmartBracket met de meegeleverde schroeven. Indien u andere bevestigingsmiddelen gebruikt, zorg er dan voor dat deze het paneel niet beschadigen of vervormen.

   We raden het gebruik van dubbelzijdig plakband af voor de installatie. Hierdoor kan ReX Jeweller vallen, wat kan leiden tot een slechte werking van het apparaat.

2. Schuif ReX Jeweller op het bevestigingspaneel. Controleer na de installatie de sabotagestatus in de Ajax-app en daarna de dichtheid van het paneel.

3. Bevestig voor een grotere betrouwbaarheid ReX Jeweller met de meegeleverde schroeven op het SmartBracket-paneel.

Draai de signaalversterker niet om als deze verticaal wordt bevestigd (bijvoorbeeld aan een muur). Als u het apparaat correct monteert, dan kunt u het Ajax-logo horizontaal lezen.

U ontvangt een melding als er een poging wordt gedetecteerd om de versterker los te maken van het oppervlak of te verwijderen van het bevestigingspaneel.

Plaats ReX Jeweller niet:

1. Buiten de ruimte (in de buitenlucht).

2. In de buurt van metalen voorwerpen en spiegels die radiosignalen dempen of afschermen.

3. In ruimten met een vochtigheidsgraad en temperatuur die de toelaatbare grenzen overschrijden.

4. Dicht bij radio-interferentiebronnen: minder dan 1 meter van de router en de voedingskabels.

Onderhoud van het apparaat

Controleer regelmatig de werking van het Ajax-beveiligingssysteem.

Verwijder regelmatig nieuw stof, spinnenwebben en ander vuil van de behuizing. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.

Gebruik geen middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten om de signaalversterker te reinigen.

De batterij van de ReX Jeweller-radiosignaalversterker vervangen

Technische specificaties

Alle technische specificaties van ReX Jeweller

Naleving van de normen

Garantie

De garantie voor de producten van de Limited Liability Company “Ajax Systems Manufacturing” is geldig gedurende 2 jaar na de aankoop en is niet van toepassing op de voorgeïnstalleerde accumulator.

Als het apparaat niet goed werkt, neem dan eerst contact op met de ondersteuningsdienst — technische problemen kunnen in de helft van de gevallen op afstand worden opgelost!

De volledige tekst van de garantie
