Dane techniczne

Curtain Outdoor Jeweller

Bezprzewodowy kurtynowy czujnik ruchu z podwójną technologią do użytku zewnętrznego i wewnętrznego

Curtain Outdoor Jeweller

Kompatybilność urządzeń

Sprwadź

Komunikacja

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

  • Dwukierunkowa komunikacja.
  • Zaawansowany antysabotaż.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Natychmiastowe powiadomienia.
  • Zdalne sterowanie i konfiguracja w aplikacjach Ajax.

Pasma częstotliwości

866,0–866,5 MHz
868,0−868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Zależnie od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Automatyczna kontrola zasilania w celu zmniejszenia zużycia energii i zakłóceń radiowych.

Modulacja sygnału radiowego

GFSK

Zasięg komunikacji radiowej

do 1700 m

Pomiędzy czujnikiem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Technologia komunikacji Wings

Opatentowana technologia komunikacji bezprzewodowej do przesyłania aktualizacji oprogramowania sprzętowego.

Najważniejsze cechy:

  • Dwukierunkowa komunikacja.
  • Zaawansowany antysabotaż.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Ponowne ładowanie pakietu danych w przypadku błędów w transmisji.

Pasma częstotliwości

866,0–866,5 MHz
868,0−868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Zależnie od regionu sprzedaży.

Zasięg komunikacji radiowej

do 1700 m

Pomiędzy czujnikiem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Wykrywanie

Elementy wykrywające

2 x sensor PIR

1 × sensor mikrofalowy pasma K

Sensor mikrofalowy w paśmie K zapobiega fałszywym alarmom wywołanym przez zakłócenia termiczne.
Częstotliwości robocze: 24 GHz.

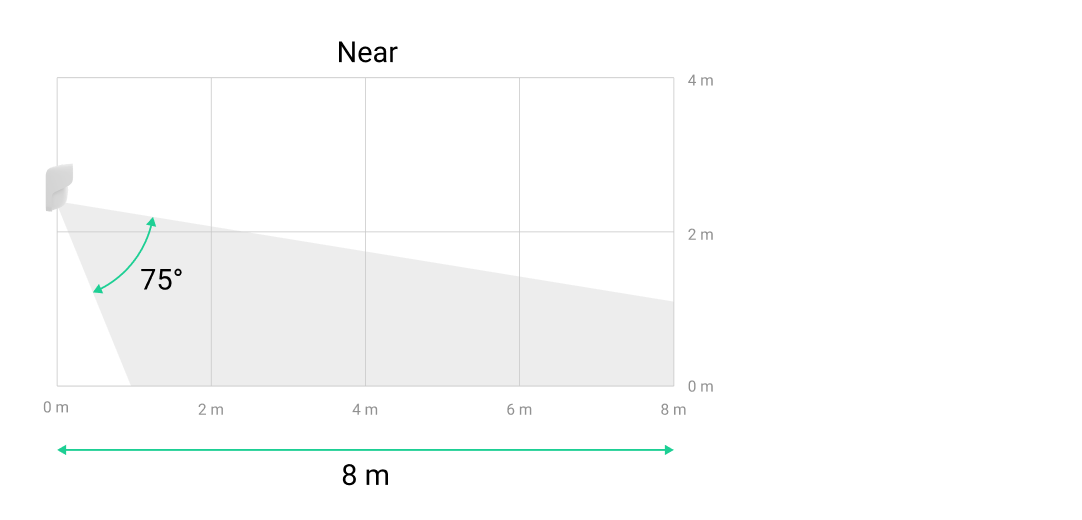

Odległość wykrywania ruchu

do 8–12 m

Po zainstalowaniu na wysokości 1–2,4 m. Regulacja za pomocą suwaka na obudowie czujnika.

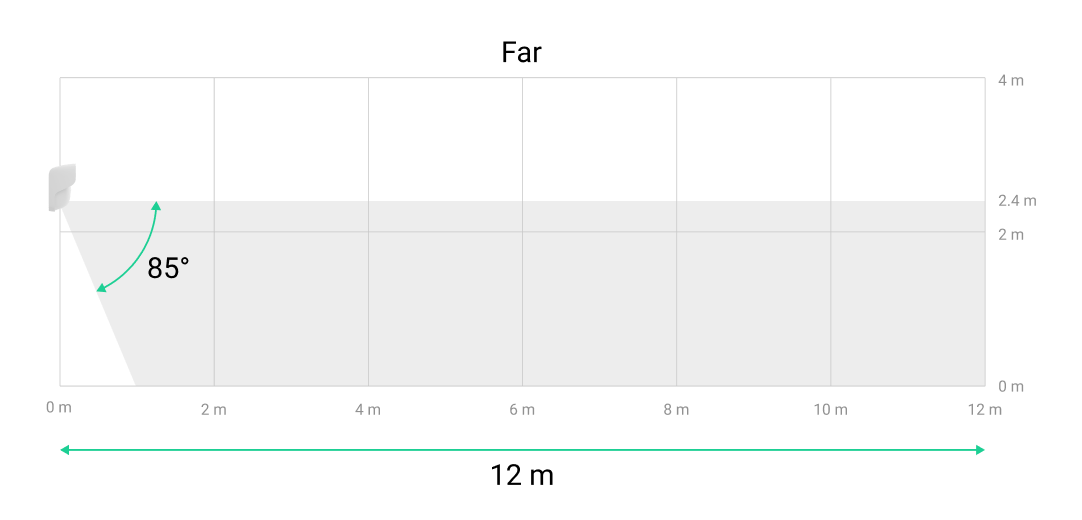

Kąty wykrywania ruchu

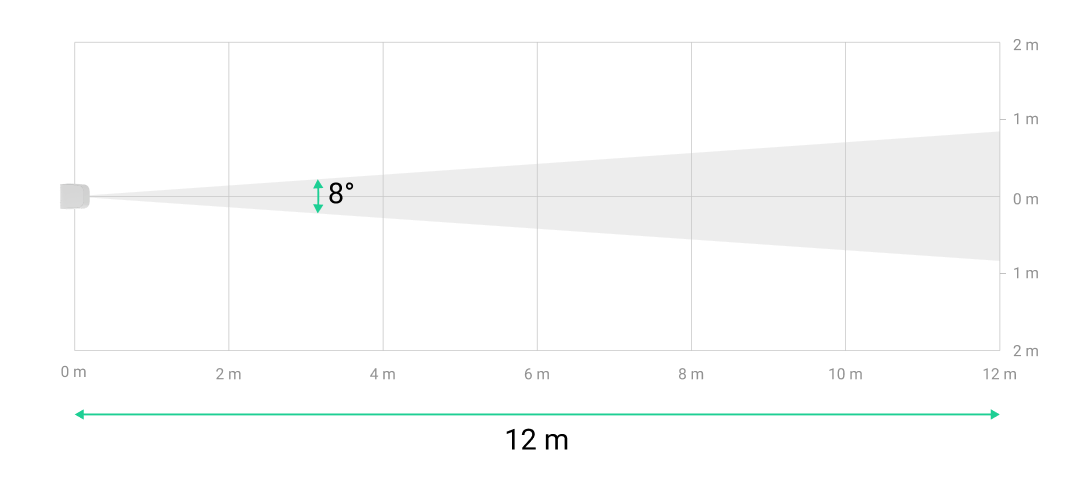

poziomo: 8°
pionowo: 85°/15°

Zależy od wysokości instalacji.
Kąt ten wynosi 85° przy 2,4 m i 15° przy 1 m.

Prędkość wykrywania ruchu

0,3 do 2,0 m/s

Kierunek soczewki czujnika powinien być prostopadły do przewidywanej drogi wejścia do obiektu.

Czułość

3 poziomy

Może ją ustawić PRO lub użytkownik z uprawnieniami administratora w aplikacjach Ajax.

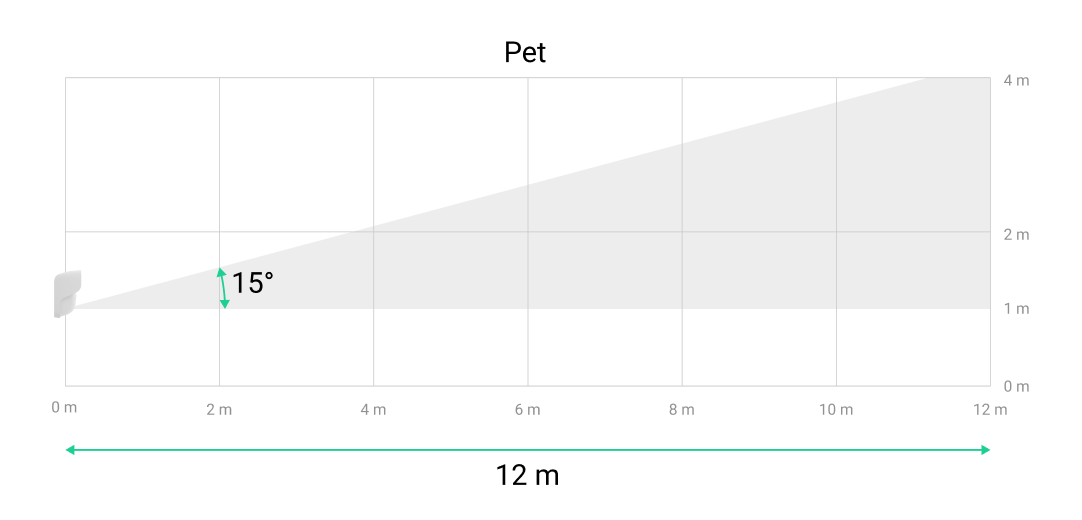

Odporność na zwierzęta domowe

wysokość: do 100 cm
waga: dowolna

Czujnik powinien być zainstalowany na wysokości 1 metra, a suwak na jego obudowie powinien być ustawiony w pozycji Zwierzę.

Zapobieganie fałszywym alarmom

Technologia podwójnego wykrywania ruchu

SmartDetect

Algorytm oprogramowania.

Kompensacja temperatury

Skuteczne wykrywanie ruchu w temperaturach od −25 °C do +60 °C.

ttx
ttx
ttx
ttx

Zalecenia

Zaleca się instalację czujnika na wysokości:

  • 2,4 m;
  • 1 m, gdy włączony jest tryb Odporność na zwierzęta.

Urządzenie jest przeznaczone do użytku wewnątrz i na zewnątrz.

Zainstaluj daszek, który zabezpiecza system antymaskingu czujnika przed deszczem i śniegiem.

Ochrona przed sabotażem

Alarm sabotażowy

Powiadomienia o próbach oderwania czujnika od podłoża lub wyjęcia go z uchwytu montażowego.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

System antymaskingu

wykrywa próby zablokowania pola widoku czujnika

Akcelerometr

alarm, gdy czujnik został poruszony

Musi być aktywowany, gdy czujnik jest zainstalowany na uchwytach innych firm.

Wkręt do mocowania

Aby zamocować czujnik na uchwycie SmartBracket lub na daszku.

Wykrywanie utraty łączności

po 36 sek

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Napięcie

Bateria

2 × CR123A

Zainstalowane fabrycznie.

Rodzaj

typ C

Przewidywana żywotność baterii

do 3 lat

Zakres napięcia roboczego czujnika

4,1−6,2 V⎓

Nominalne napięcie robocze czujnika

6 V⎓

Pobór prądu czujnika w stanie spoczynku przy napięciu znamionowym

37 μA

Maksymalny pobór prądu czujnika przy napięciu znamionowym

600 mA

Całkowita pojemność baterii

1,600 mAh

Niskie napięcie baterii

4,48 V⎓

Niskie napięcie przywracania baterii

5,14 V⎓

Napięcie baterii na koniec okresu eksploatacji

4,1 V⎓

Urządzenie jest wyłączone.

Pojemność baterii na koniec okresu eksploatacji

170 mAh

Producent

Huiderui lub Panasonic

Obudowa

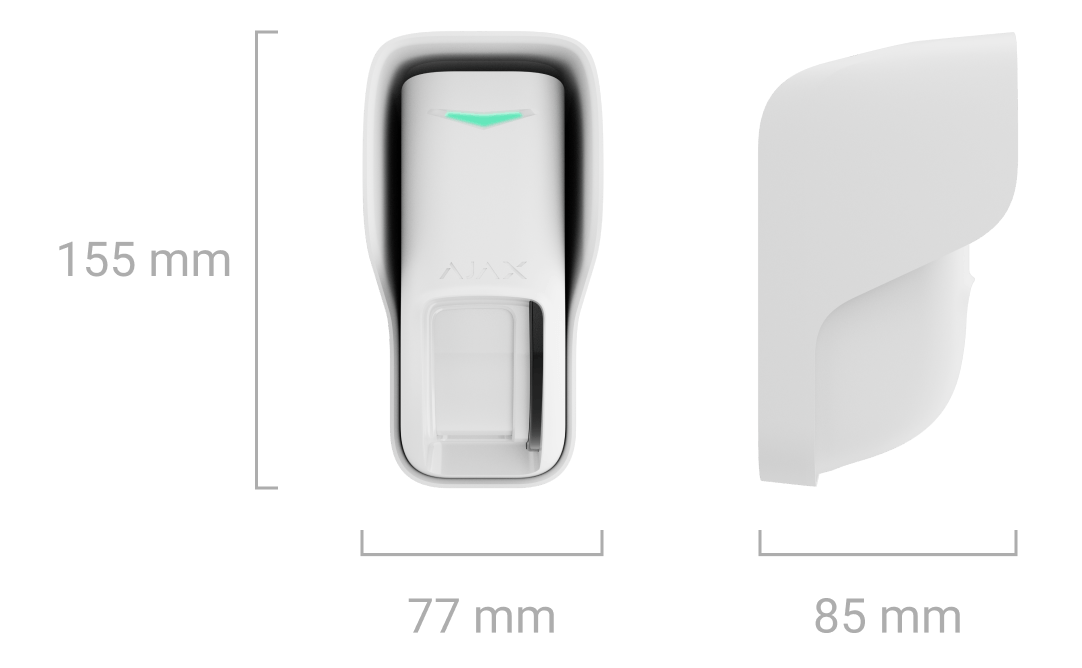

Wymiary z daszkiem

155 × 77 × 85 mm

Wymiary z daszkiem i mocowaniem kątowym

155 × 84 × 98 mm

Wymiary bez daszka

141 × 60 × 72 mm

Wymiary z daszkiem i mocowaniem kątowym

141 × 76 × 84 mm

Waga z daszkiem

Do ustalenia

Waga bez daszka

223 g

Waga mocowania kątowego

34 g

Dopuszczalna temperatura pracy

od −25 °C do +60 °C

Dopuszczalna wilgotność

do 95%

Klasa ochrony

IP55

ttx
ttx
ttx
ttx

Kolor

Biały

color

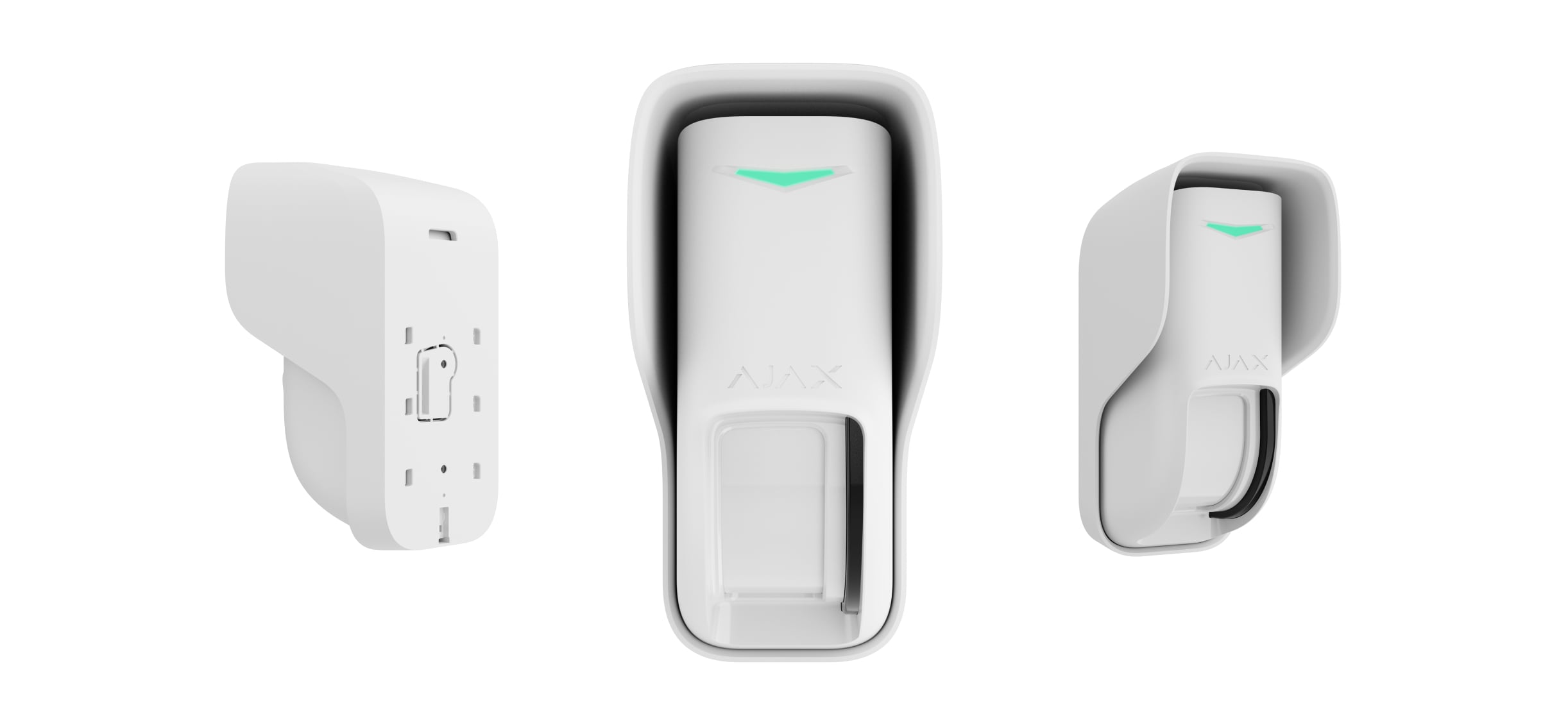

Pełny zestaw

Curtain Outdoor Jeweller

Uchwyt montażowy SmartBracket.

2 × CR123A (zainstalowane fabrycznie)

Mocowanie kątowe

Daszek

Zestaw instalacyjny

Krótka instrukcja

Certyfikacja i zgodność z normami

Curtain Outdoor Jeweller

Curtain Outdoor Jeweller

Zgodność ze standardami systemów alarmowych

Certyfikat wydany przez TREZOR TEST s.r.o.

EN 50131-1:2006/A1:2009/A2:2017/A3:2020

EN 50131-2-4:2020

EN 50131-5-3:2017

EN 50131-6:2017/A1:2021

PD 6662:2017

Klasa bezpieczeństwa (SG)

Certyfikat wydany przez TREZOR TEST s.r.o.

2

Dyrektywa w sprawie urządzeń radiowych (RED)

Certyfikat wydany przez TIMCO Engineering, Inc

EN 300 220-1 V3.1.1

EN 300 220-2 V3.2.1

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Dyrektywa niskonapięciowa (LVD)

Certyfikat wydany przez TIMCO Engineering, Inc

EN IEC 62311:2020

EN IEC 62368-1:2020+A11:2020

Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Certyfikat wydany przez TIMCO Engineering, Inc

EN 301 489-1 V2.2.3

EN 301 489-3 V2.3.2

Klasa środowiskowa

IV

Informacje dodatkowe

Zgodność z normami

Dowiedz się więcej

Gwarancja

24 miesiące

Dowiedz się więcej

Instrukcja użytkownika

Dowiedz się więcej
