Dane techniczne

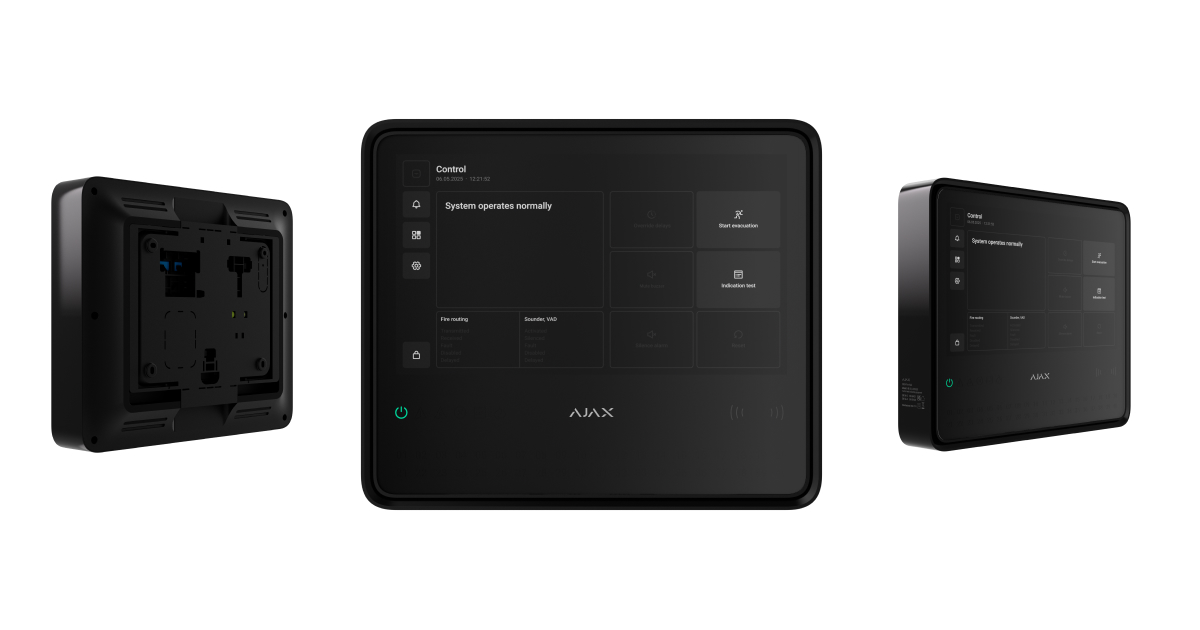

EN54 Fire Hub Jeweller

Bezprzewodowy panel sterowania alarmem pożarowym (CIE), obsługujący urządzenia ochrony przed włamaniem

EN54 Fire Hub Jeweller

Kompatybilność urządzenia

Pojemność

Urządzenia

do 200

Obsługuje urządzenia Ajax z linii produktów EN54, bezprzewodowe urządzenia ochrony przed włamaniami i resetowalne przyciski do ręcznej aktywacji alarmu pożarowego. W szczególności do 10 syren włamaniowych lub klawiatur z wbudowanym sygnalizatorem i do 5 urządzeń EN54 Fire ReX Jeweller.

Strefy pożarowe

do 40

Alerty o pożarze w oddzielnych strefach. Każda strefa może zawierać wiele pomieszczeń.

Rejestratory Ajax NVR

do 36

Kamery Ajax

do 224 poprzez Ajax NVR i do 492 jako autonomiczne urządzenia

Kamery IP innych producentów

do 10 w przypadku korzystania z RTSP za pośrednictwem SDK
do 224 w przypadku korzystania z ONVIF za pośrednictwem Ajax NVR

Użytkownicy

do 200

  • Dowolna liczba użytkowników o uprawnieniach administratora w ramach limitu CIE.
  • Konta PRO dla instalatorów.
  • Konta PRO dla firm instalacyjnych i monitorujących.
  • Zarządzanie dostępem dla użytkowników.

Scenariusze automatyzacji

do 64

  • Według alarmu.
  • Według harmonogramu.
  • Przez uzbrojenie/rozbrojenie.
  • Według temperatury, wilgotności, stężenia CO2.
  • Przez naciśnięcie Button.
  • Przez naciśnięcie LightSwitch.

Pomieszczenia

do 80

Dziennik zdarzeń

do 5 000 zdarzeń

Zdarzenia systemu alarmu pożarowego. Można być wyświetlany na wyświetlaczu CIE. Zdarzenia zapisywane są w wewnętrznej, nieulotnej pamięci flash.

do 500 zdarzeń

Alarm pożarowy, włamanie i inne zdarzenia systemowe. Może być wyświetlany w kanale wydarzeń w aplikacjach Ajax.

Komunikacja

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

  • Kompletny zestaw zawiera płytkę styku antysabotażowego do ochrony urządzeń przed sabotażem.
  • Zaawansowana ochrona przed sabotażem.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Natychmiastowe powiadomienia.
  • Zdalne sterowanie i konfiguracja w aplikacjach Ajax.

Pasma częstotliwości

866,0–866,5 MHz
868,0−868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

W zależności od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Automatyczna kontrola zasilania w celu zmniejszenia zużycia energii i zakłóceń radiowych.

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 1800 m

Pomiędzy CIE a podłączonymi urządzeniami (w otwartej przestrzeni). Maksymalny zasięg zależy od podłączonego urządzenia.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Technologia komunikacji Wings

Autorska technologia bezprzewodowego połączenia radiowego do przesyłania weryfikacji fotograficznej i aktualizacji oprogramowania.

Najważniejsze cechy:

  • Kompletny zestaw zawiera płytkę styku antysabotażowego do ochrony urządzeń przed sabotażem.
  • Zaawansowana ochrona przed sabotażem.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Ponowne ładowanie pakietu danych w przypadku błędów w transmisji.
  • Kontrola dostarczenia zdjęcia.

Pasma częstotliwości

866,0–866,5 MHz
868,0−868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

W zależności od regionu sprzedaży.

Zasięg komunikacji radiowej

do 1800 m

Pomiędzy CIE a podłączonymi urządzeniami (w otwartej przestrzeni). Maksymalny zasięg zależy od podłączonego urządzenia.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Kanały komunikacji

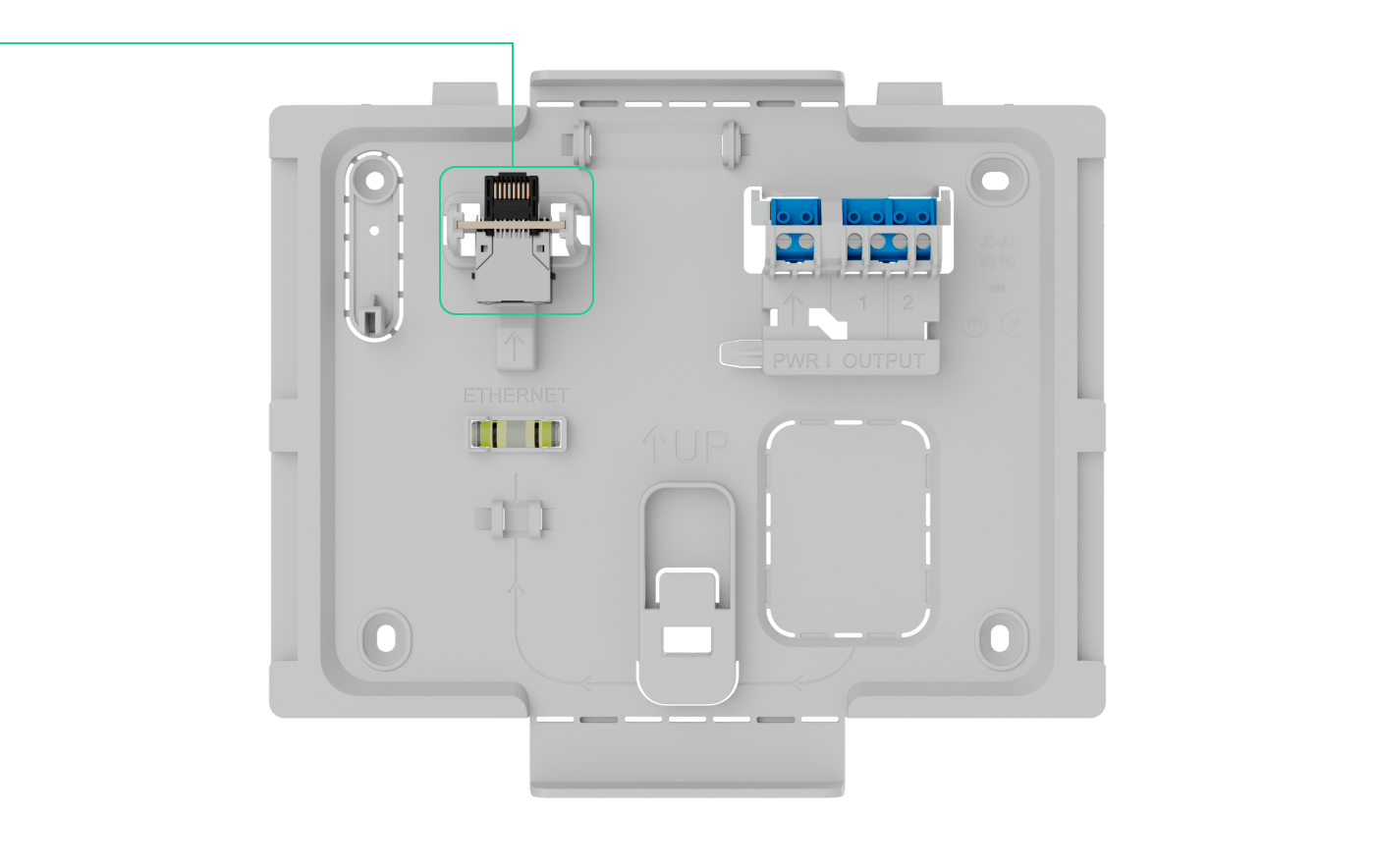

Ethernet

1 gniazdo 8P8C

Do 100 Mbps.

ttx

Komórkowy

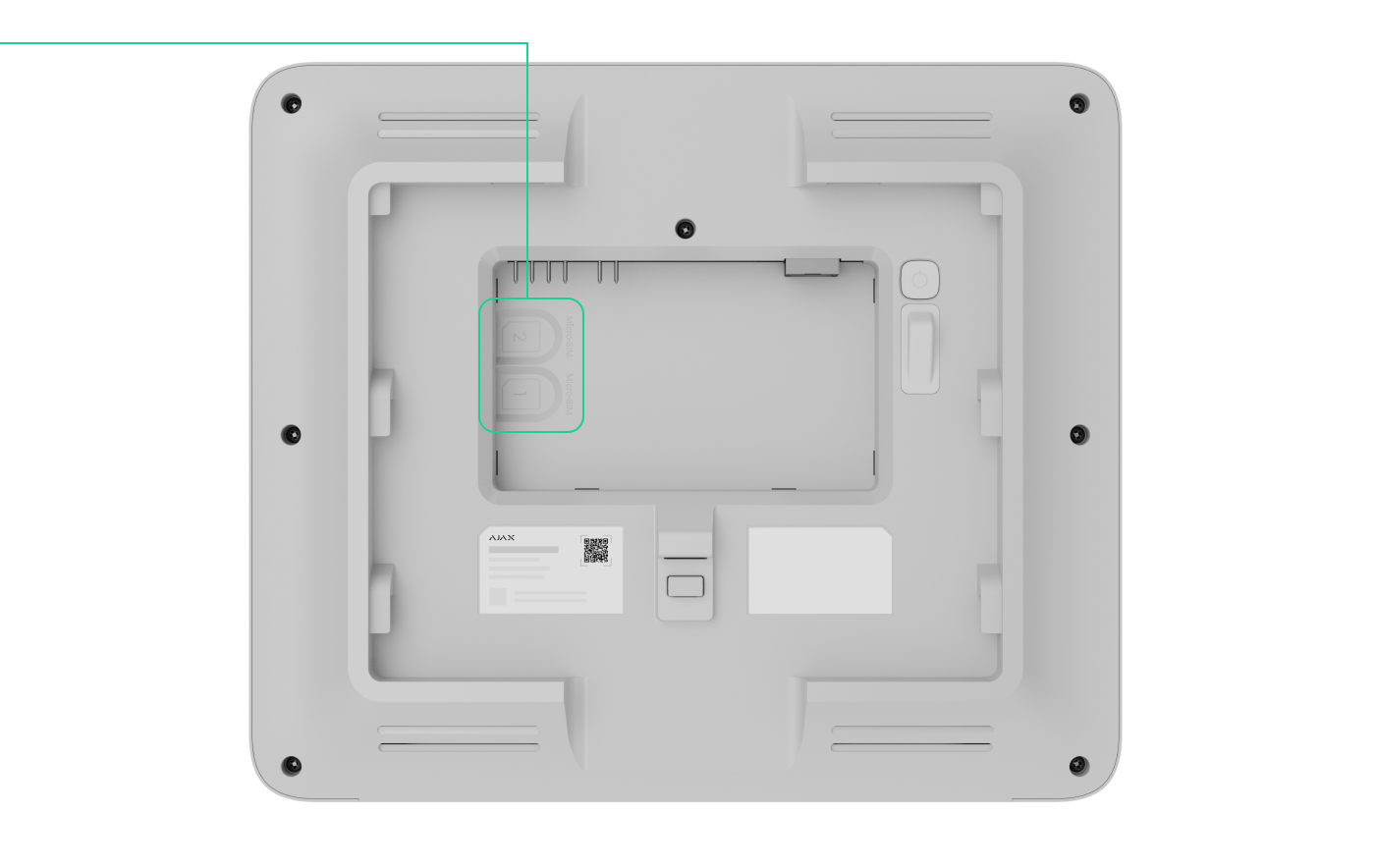

2 gniazda na kartę mikro-SIM

Częstotliwości komórkowe

2G

GSM900/DCS1800 (B3/B8)

4G (LTE)

FDD B1/B3/B5/B7/B8/B20

ttx

Wi-Fi

Moduł 802.11 b/g/n

do 72 Mbps.

Automatyczne przełączanie pomiędzy kanałami komunikacyjnymi

  • Natychmiastowe przełączanie pomiędzy siecią Ethernet, Wi-Fi a SIM.
  • Natychmiastowe przełączanie między sieciami 4G (LTE), 3G i 2G z jednej karty SIM.
  • Przełączanie pomiędzy kartami SIM trwa do 4 minut.

Hierarchia kanałów komunikacyjnych

1. Ethernet
2. Wi-Fi
3. Łączność komórkowa

Kanały komunikacyjne pracują równolegle w celu zwiększenia niezawodności systemu. Większość danych jest przesyłana za pomocą sieci Ethernet.

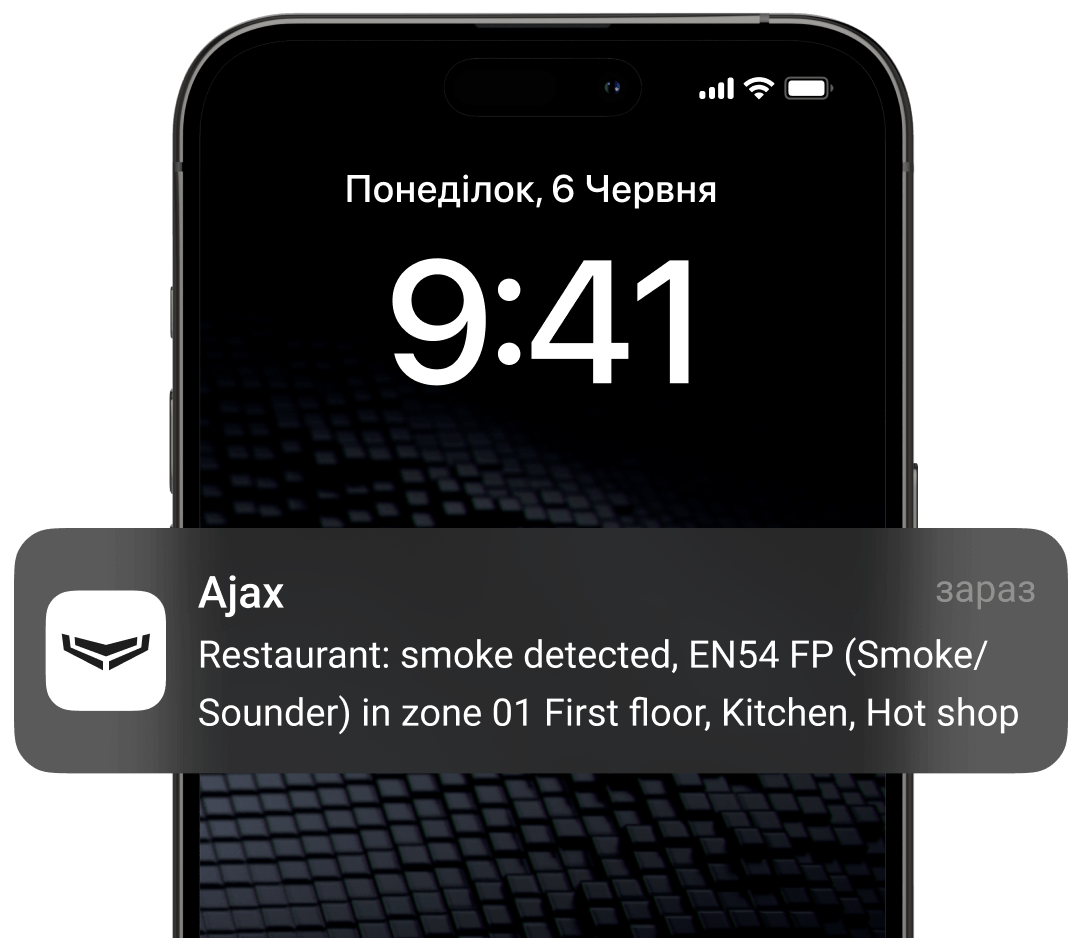

Powiadomienia

Obsługiwane typy powiadomień

  • Powiadomienia Push
  • SMS
  • Połączenie głosowe

Rodzaje zdarzeń

  • Alarmy
  • Alerty wideo
  • Błędy (dla urządzeń alarmu pożarowego)
  • Awarie (dla innych urządzeń Ajax)
  • Zmiana trybu bezpieczeństwa
  • Zdarzenia systemowe
  • Alerty niezwiązane z bezpieczeństwem
  • Urządzenia automatyzacji
  • Zdarzenia inteligentnego zamka
  • Dzwonienie dzwonka do drzwi

Sposób powiadamiania jest konfigurowany indywidualnie dla każdego użytkownika.

ttx

Monitorowanie

Obsługiwane protokoły

  • SIA (DC-09)
  • SurGard (Contact ID)

Rodzaje zdarzeń

  • Alarmy i zdarzenia systemowe
  • Współrzędne przycisku napadowego
  • Weryfikacja fotograficzna

Zarządzanie alarmem pożarowym

Wskaźnik alarmów pożarowych i błędów

  • wyświetlacz
  • Wskaźniki LED
  • dźwięk

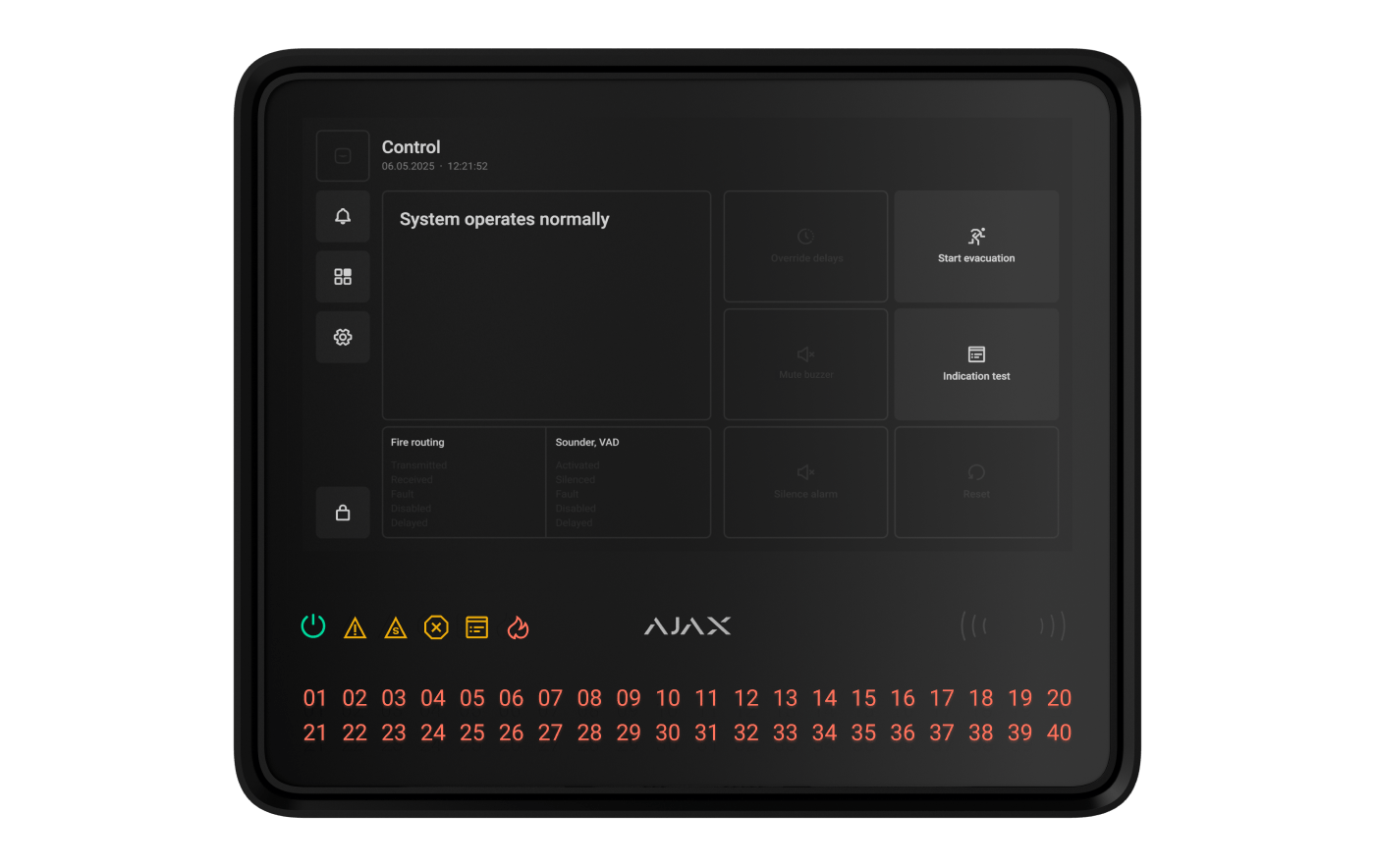

Diody LED na panelu przednim CIE oraz wbudowany sygnalizator informują użytkowników o alarmach pożarowych w strefach, błędach oraz stanach systemu. W przypadku pożaru CIE aktywuje również wizualne urządzenia alarmowe oraz dźwięk alarmu pożarowego. Wyświetlacz CIE pokazuje również stany systemu oraz szczegółowe informacje o alarmach.

Kontrola alarmu pożarowego

  • rozpoczęcie ewakuacji
  • resetuj
  • wycisz sygnalizator
  • wyciszenie / ponowne włączenie sygnalizatorów
  • opóźnienia nadpisania (wkrótce)
  • test wskazań

Użytkownicy z odpowiednimi uprawnieniami mogą zarządzać systemem alarmu pożarowego za pomocą tych opcji.

Ustawienia alarmu pożarowego

Użytkownicy z odpowiednimi uprawnieniami mogą skonfigurować wszystkie ustawienia systemu alarmu pożarowego za pośrednictwem CIE.

Dziennik zdarzeń

Przechowuje szczegółowy dziennik alarmów pożarowych i zdarzeń systemowych. Pojemność: do 5 000 zdarzeń.

Weryfikacja fotograficzna

Rodzaje weryfikacji fotograficznej

  • Zdjęcia z alarmu
  • Zdjęcia według scenariusza
  • Zdjęcia na żądanie
  • Zdjęcie według harmonogramu
  • Zdjęcie przez uzbrojenie/rozbrojenie

Czas dostarczania zdjęć

do 9 sek

Domyślnie.

Rozdzielczość zdjęcia

do 960 × 720 pikseli

W zależności od czujnika.

Liczba zdjęć w serii

od 1 do 5 zdjęć

Dodatkowe funkcje

Autoryzacja użytkownika

Aby zarządzać systemem alarmu pożarowego za pomocą ekranu dotykowego CIE, użytkownik musi zalogować się, wpisując kod lub przedstawiając osobiste urządzenie dostępowe.

Sterowanie

Dostęp zbliżeniowy (dostępne wkrótce)

DESFire® EV1, EV2

ISO14443-А (13,56 MHz)

Kody dostępu

do 200 kodów

Jeden kod dla każdego użytkownika. Definiuje poziom dostępu użytkownika do zarządzania systemem zabezpieczeń i alarmem pożarowym.

Kod pod przymusem

do 200 osobistych kodów

Jeden kod dla każdego użytkownika.

Wbudowany sygnalizator alarmowy

głośność co najmniej 60 dB z odległości 1 m

Dźwiękowe alarmy alarmów pożarowych.

głośność co najmniej 50 dB z odległości 1 m

Powiadomienia dźwiękowe o uszkodzeniach.

Wskaźnik LED

czerwony

Dla alarmów pożarowych.

żółty

Błędy, testy i wyłączenia urządzenia.

zielony

Dla stanu źródła zasilania.

ttx

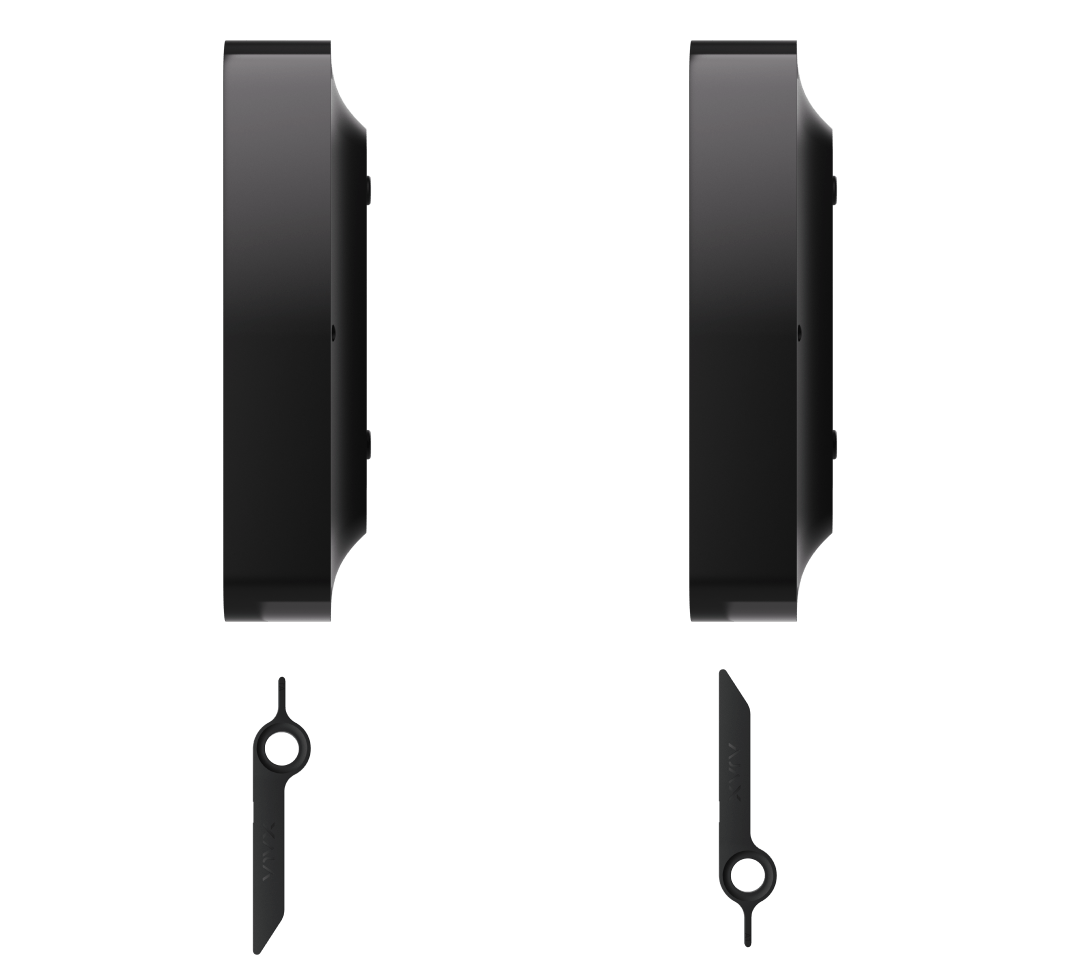

Specjalne narzędzie (klucz)

Specjalne narzędzie jest używane do odblokowywania obudowy i wymiany wewnętrznej baterii lub demontażu urządzenia z uchwytu montażowego SmartBracket. Bateria nie wchodzi w skład pełnego zestawu CIE.

ttx

Wyświetlacz

Przekątna

10,1

Typ matrycy

IPS

Rozdzielczość

1024 × 600 px

Sensor

pojemnościowy

Ustawienia podświetlenia

Ręcznie regulowane w ustawieniach na ekranie CIE.

Żywotność podświetlenia

50 000 godzin

Gwarantowane przy 80% jasności.

Język interfejsu

Konfigurowalne za pomocą ekranu dotykowego CIE lub w ustawieniach CIE w aplikacjach Ajax.

Wyjścia

Wyjście 1

Wyjście przekaźnikowe do alarmowania firmy monitorującej w przypadku błędu systemu. Stan styku jest domyślnie normalnie zamknięty (NC).

Wyjście 2

Wyjście przekaźnikowe do alarmowania firmy monitorującej w przypadku alarmu pożarowego. Stan styku jest normalnie otwarty (NO) domyślnie.

Tryb pracy

bistabilny

Zewnętrzne źródło zasilania

10–30 V⎓

Przekaźnik nie dostarcza zasilania do podłączonych urządzeń.

Zużycie energii

do 60 W

W trybie gotowości.

Maksymalne obciążenie rezystancyjne

do 2 A przy 30 V⎓

Maksymalne obciążenie indukcyjne/pojemnościowe

do 2 A przy 30 V⎓

Zalecenia dotyczące instalacji

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

Użyj GlandBox, jeśli przewody zasilające i sygnałowe nie są poprowadzone wewnątrz ściany.

Napięcie robocze urządzenia wynosi 110–240 V~.

Ochrona przed sabotażem

Przycisk styku antysabotażowego

Powiadomienia o błędzie przy próbach odłączenia urządzenia od powierzchni lub zdjęcia z uchwytu montażowego.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 sek

Czas wykrywania zależy od ustawień Jeweller.

Zasilanie

Zewnętrzne

110–240 V, 50/60 Hz

Pobór mocy z sieci elektrycznej do 0,48 A.

Wewnętrzne

7,4 V⎓, 5 Ah/10 Ah

Na ładowalnej baterii litowo-jonowej niedołączonej do pełnego zestawu: EN54 Internal Battery (24h) lub EN54 Internal Battery (72h).

Działanie autonomiczne

Na baterii wewnętrznej

do 24 godzin

Na baterii EN54 Internal Battery (24h), niedołączonej do pełnego zestawu. Czas pracy baterii oparty jest na aktywacji wyświetlacza tylko po naciśnięciu, korzystając z kanałów komunikacyjnych W-Fi, Ethernet i komórkowych (LTE).

do 72 godzin

Na baterii EN54 Internal Battery (72h), niedołączonej do pełnego zestawu. Czas pracy baterii oparty jest na aktywacji wyświetlacza tylko po naciśnięciu, korzystając z kanałów komunikacyjnych W-Fi, Ethernet i komórkowych (LTE).

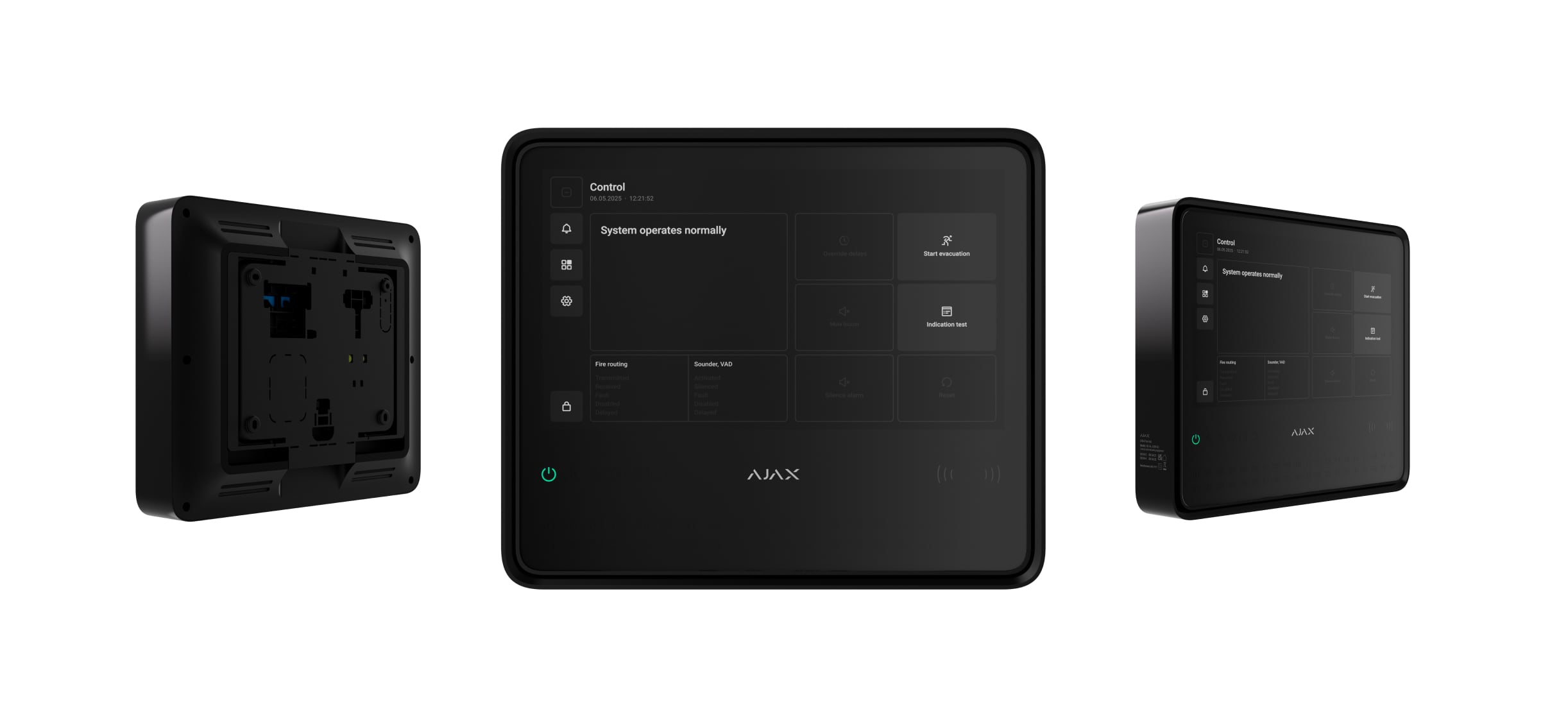

Obudowa

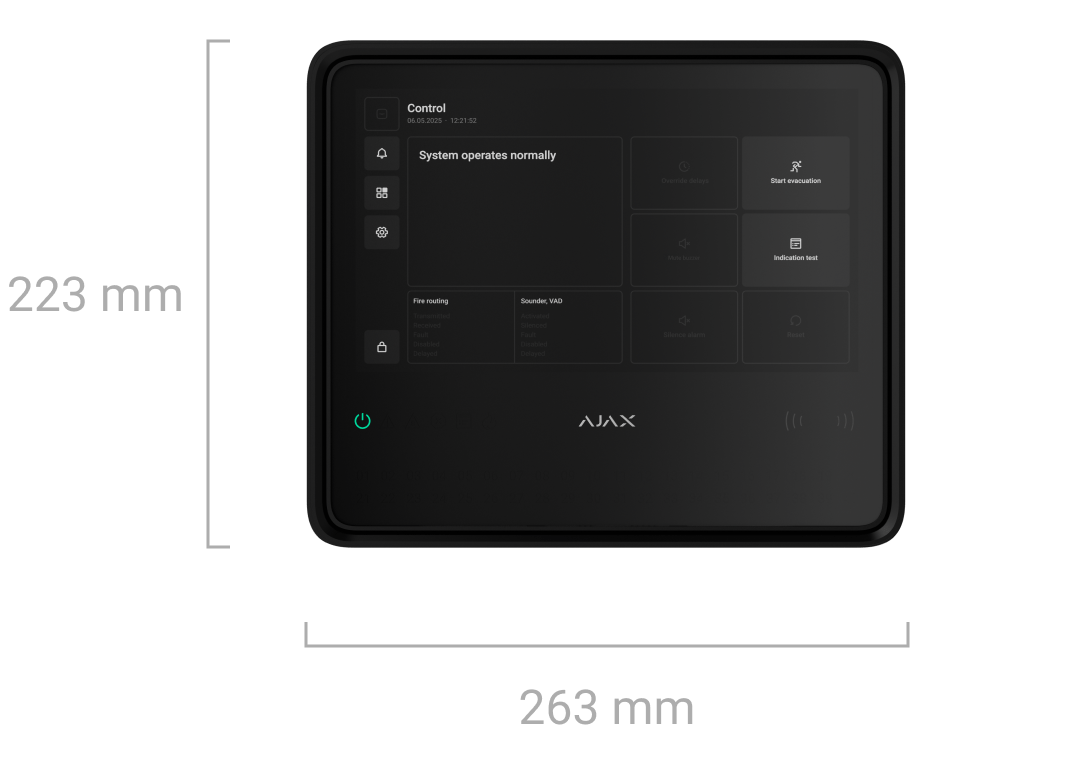

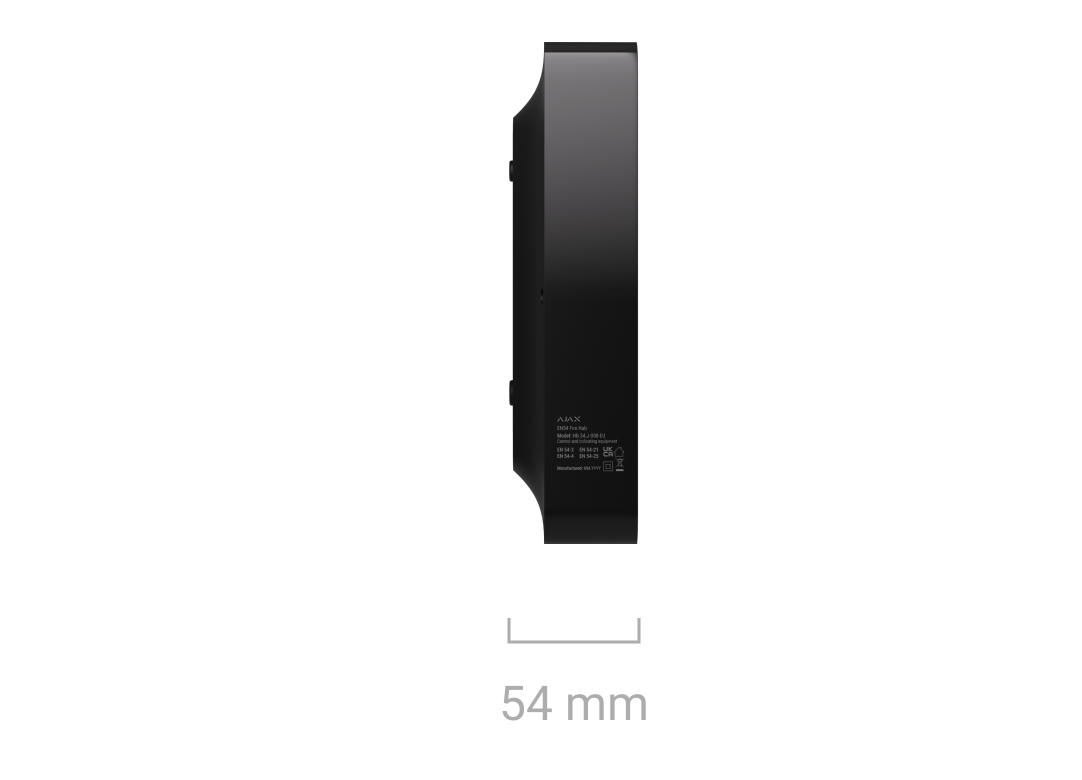

Wymiary

263 × 223 × 54 mm

Waga

1526 g

Dopuszczalna temperatura pracy

od -10 °C do +40 °C

Dopuszczalna wilgotność

do 75% bez kondensacji

Klasa ochrony

IP20

Klasa palności

UL 94 V-0

ttx
ttx

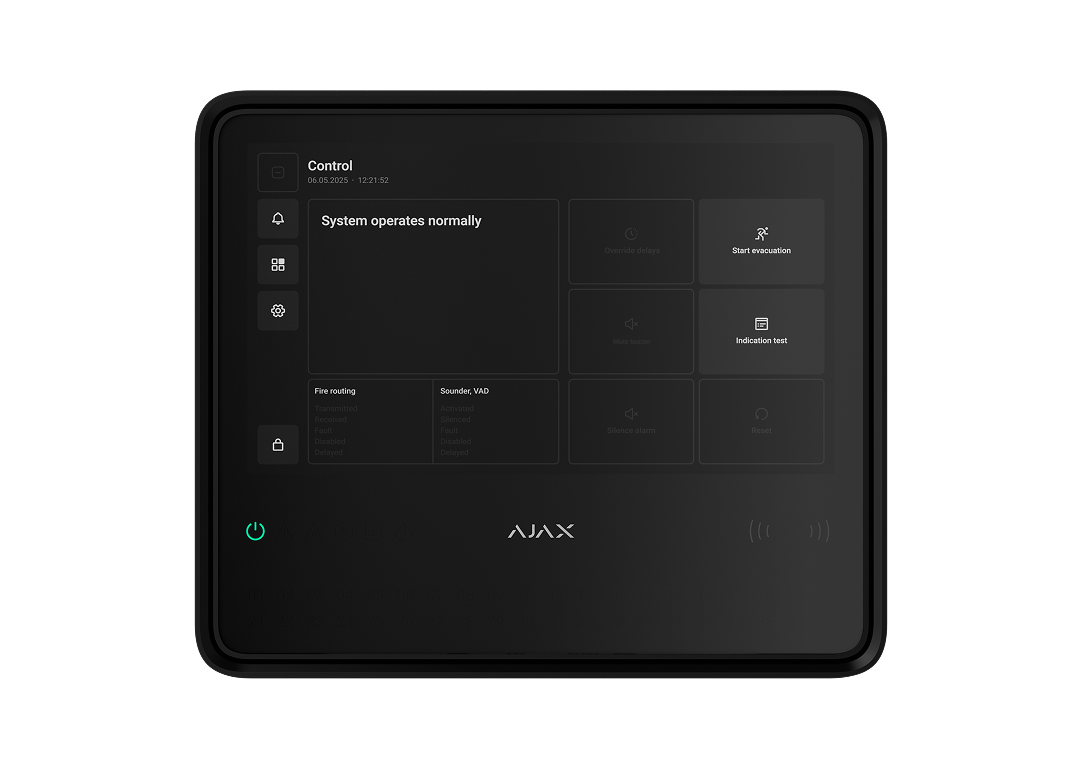

Kolor

Czarny

ttx

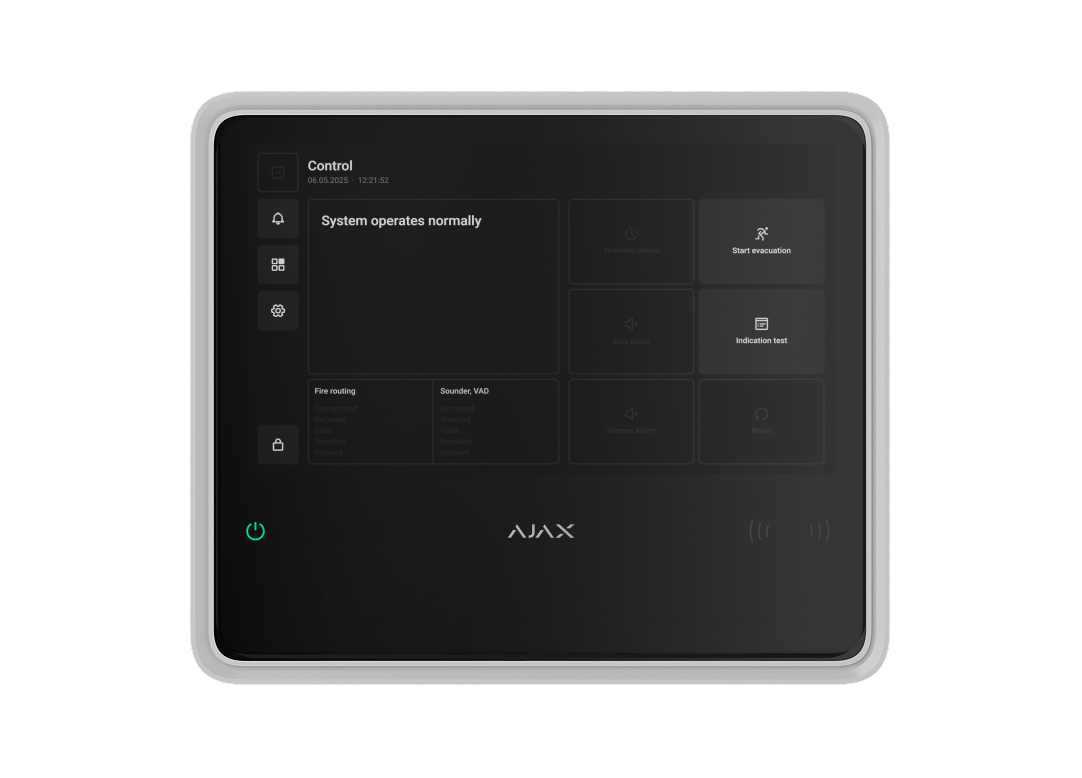

Biały

ttx

Pełny zestaw

EN54 Fire Hub Jeweller

Uchwyt montażowy SmartBracket

Zestaw instalacyjny

Przewód Ethernet

Specjalne narzędzie (klucz)

Krótka instrukcja

Wersja

1

Certyfikacja i zgodność z normami

EN54 Fire Hub Jeweller

EN54 Fire Hub Jeweller

Zgodność z normami dla alarmów

Certyfikat wydany przez TREZOR TEST s.r.o.

  1. EN 50131-1:2006/A1:2009/A2:2017/A3:2020
  2. EN 50131-3:2009
  3. EN 50131-5-3:2017
  4. EN 50131-6:2017/A1:2021
  5. EN 50131-10:2014
  6. EN 50136-1:2012/A1:2018
  7. EN 50136-2:2013
  8. PD 6662:2017

Stopień ochrony (SG)

Certyfikat wydany przez TREZOR TEST s.r.o.

2

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

  1. EN IEC 63000:2018

Dyrektywa o sprzęcie radiowym (RED)

Certyfikat wydany przez TIMCO Engineering, Inc.

  1. ETSI EN 301 908-1 V15.2.1
  2. ETSI EN 301 908-13 V13.2.1
  3. ETSI EN 300 220-1 V3.1.1
  4. ETSI EN 300 220-2 V3.3.1
  5. ETSI EN 301 511 V12.5.1
  6. ETSI EN 300 328 V2.2.2
  7. ETSI EN 300 330 v2.1.1
  8. EN 18031-1:2024
  9. EN 18031-2:2024

Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Certyfikat wydany przez TIMCO Engineering, Inc.

  1. ETSI EN 301 489-1 V2.2.3
  2. ETSI EN 301 489-3 V2.3.2
  3. ETSI EN 301 489-17 V3.3.1
  4. ETSI EN 301 489-52 V1.3.1
  5. EN 55032:2015+A11:2020
  6. EN 55035:2017+A11:2020
  7. EN IEC 61000-3-2:2019+A1:2021+ A2:2024
  8. EN 61000-3-3:2013+A1:2019+A2:2021

Dyrektywa niskonapięciowa (LVD)

Certyfikat wydany przez TIMCO Engineering, Inc.

  1. EN IEC 62368-1:2024+A11:2024
  2. EN IEC 62311:2020

Klasa środowiskowa zgodna z normą EN 50131

Certyfikat wydany przez TREZOR TEST s.r.o.

  1. ||

PSTI UK

  1. Schedule 1

Rozporządzenie dotyczące wyrobów budowlanych (CPR)

Certyfikat wydany przez Dedal Attestation & Certification LTD

  1. EN 54-2:1997
  2. EN 54-2:1997/AC:1999
  3. EN 54-2:1997/A1:2006
  4. EN 54-4:1997/AC:1999/A1:2002/A2:2006
  5. EN 54-4:1997/AC:1999
  6. EN 54-4:1997/A1:2002
  7. EN 54-4:1997/A2:2006
  8. EN 54-21:2006
  9. EN 54-25:2008
  10. EN 54-25:2008/AC:2012

Dodatkowe informacje

Zgodność z normami

Dowiedz się więcej

Gwarancja

24 miesiące

Dowiedz się więcej

Instrukcja użytkownika

Dowiedz się więcej
