Dane techniczne
ManualCallPoint (Yellow) Jeweller
Bezprzewodowy, resetowalny przycisk z możliwością programowania scenariuszy. Wersja w kolorze żółtym.
Kompatybilność urządzeń
SprwadźKomunikacja
Technologia komunikacji Jeweller
Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.
Najważniejsze cechy:
- Dwukierunkowa komunikacja.
- Zaawansowany antysabotaż.
- Szyfrowanie blokowe z kluczem dynamicznym.
- Natychmiastowe powiadomienia.
- Zdalna konfiguracja za pomocą aplikacji Ajax.
Pasma częstotliwości
866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz
Zależnie od regionu sprzedaży.
Maksymalna efektywna moc wypromieniowana (ERP)
do 25 mW
Automatyczne sterowanie mocą w celu zmniejszenia zakłóceń i zużycia energii.
Modulacja sygnału radiowego
GFSK
Zasięg sygnału radiowego
do 1700 m
Pomiędzy przyciskiem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.
Szyfrowana komunikacja
Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.
Przeskakiwanie częstotliwości
Komunikacja radiowa wykorzystuje skokową zmianę częstotliwości, aby zapobiec przechwytywaniu i zagłuszaniu.
Najważniejsze cechy

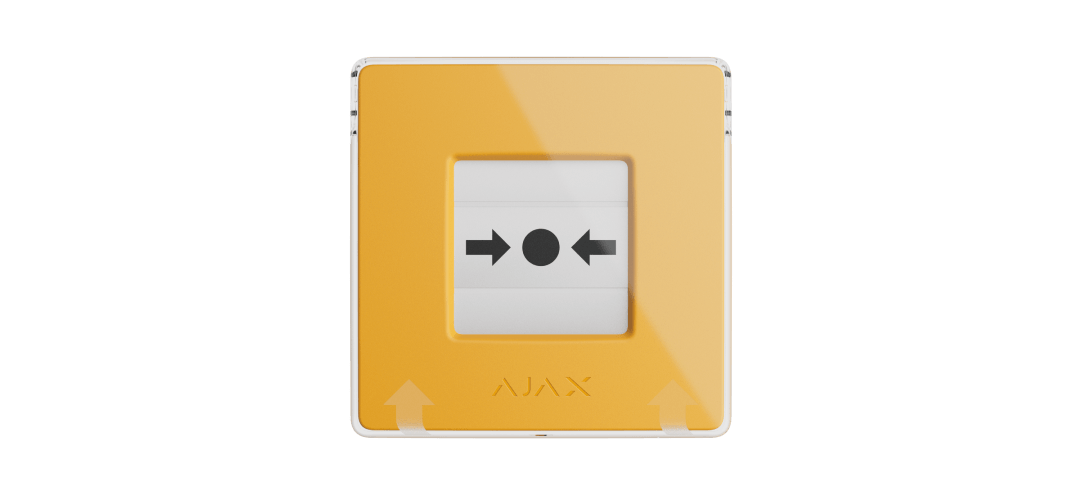

Resetowalny element łamliwy
aktywuje przycisk
Po naciśnięciu centralnej części (elementu łamliwego) przycisk zostaje wciśnięty wewnątrz, inicjując scenariusz lub wyzwalając alarm. Na górze i na dole pojawiają się dwie żółte kreski, wskazujące stan urządzenia.
Tryb pracy
wyzwalanie scenariusza
alarm pożarowy
Przy odpowiednich ustawieniach steruje urządzeniami automatyzacji Ajax lub aktywuje alarm.
Wskaźnik stanu LED
Wskaźnik LED na obudowie urządzenia zapala się po aktywacji przycisku lub wykryciu awarii.
Alarmy połączonych czujników pożarowych
naciskając przycisk
Po naciśnięciu elementu łamliwego, czujniki pożarowe w systemie uruchamiają wbudowane syreny.
Alerty krytyczne
System może aktywować syreny alarmowe i wysyłać dźwiękowe powiadomienia dźwiękowe do użytkowników, nawet jeśli dźwięk jest wyciszony, aktywowany jest tryb Nie przeszkadzać lub podłączone są słuchawki.
Ochrona przed przypadkowym naciśnięciem
Należy podnieść przezroczystą pokrywę, w celu dostępu do elementu łamliwego. Pokrywa zabezpiecza przed przypadkowym naciśnięciem przycisku.
Transmisja alarmu do CMS
domyślnie wyłączone
Zalecenia
Przycisk ManualCallPoint jest dostępny w kilku wersjach.
Specjalne narzędzie (klucz)
Resetowanie przycisku
po naciśnięciu przycisku

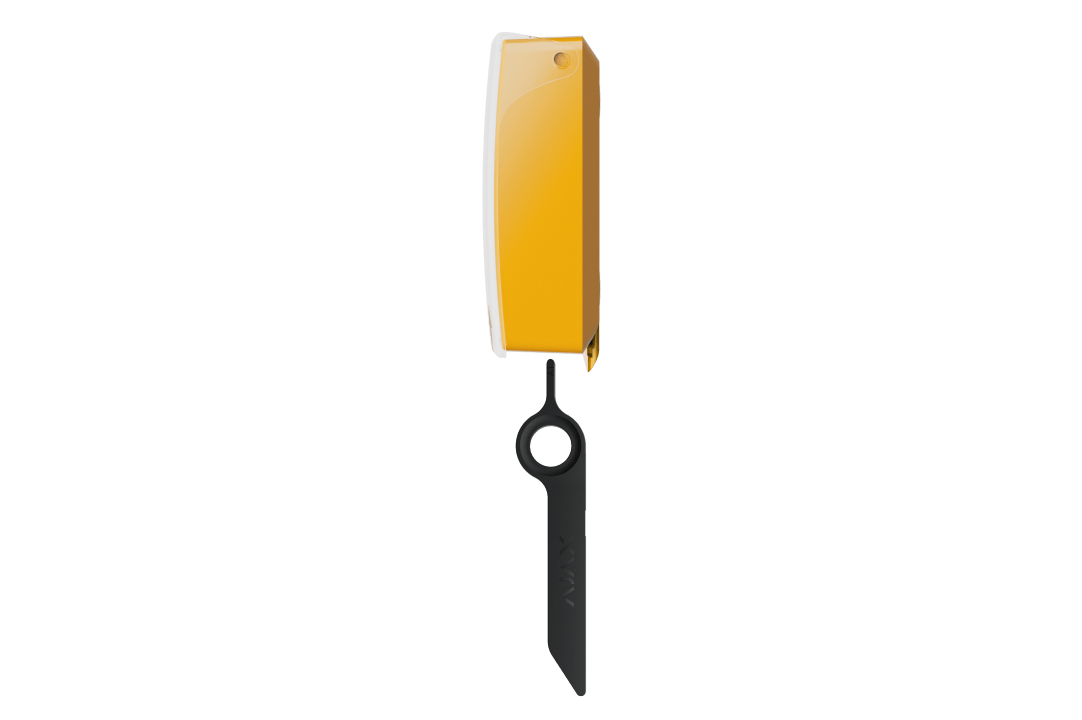

Aby zresetować przycisk, włóż specjalne narzędzie do właściwego otworu.
Otwór w obudowie
do zawieszenia na breloku od kluczy
Osoba odpowiedzialna za bezpieczeństwo pożarowe może nosić specjalne narzędzie na breloku do kluczy.
Wygodny demontaż

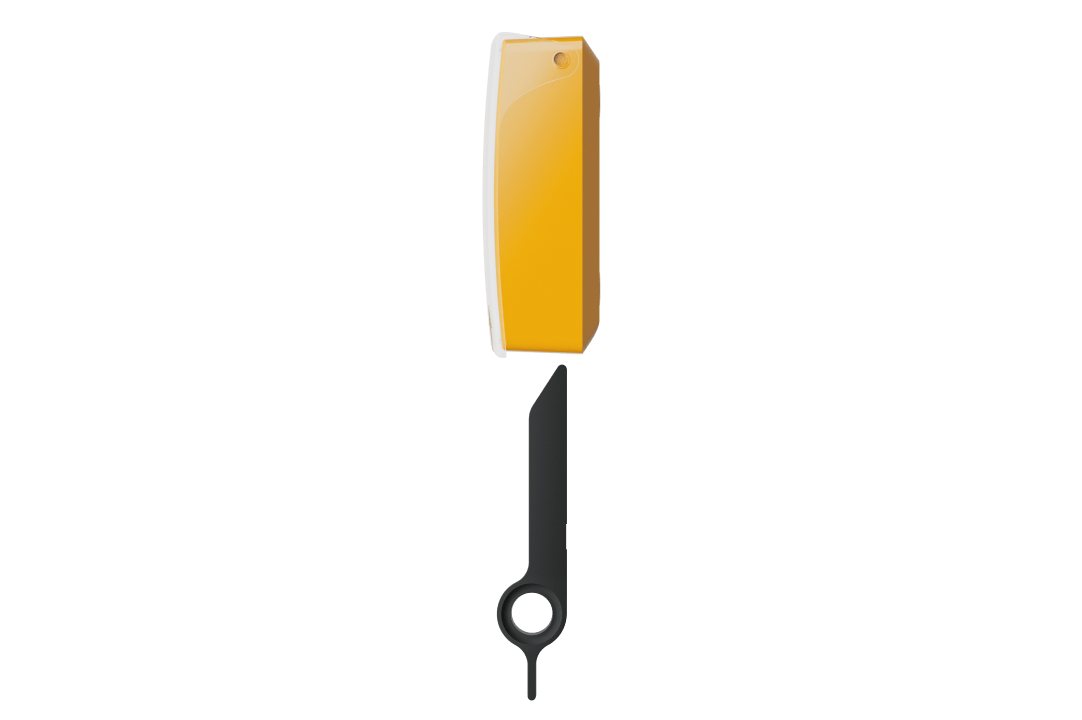

Specjalne narzędzie otwiera blokadę do demontażu urządzenia z uchwytu montażowego SmartBracket.
Zalecenia
Zaleca się zainstalowanie przycisku w łatwo dostępnym miejscu na wysokości 1,4 m.
Urządzenie przeznaczone jest wyłącznie do montażu wewnątrz pomieszczeń.
Ochrona przed sabotażem
Alarm sabotażowy
Powiadomienia o próbach oderwania przycisku od podłoża lub wyjęcia go z uchwytu montażowego.
Ochrona przed spoofingiem
uwierzytelnianie urządzenia
Wykrywanie utraty łączności
po 36 sek.
Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.
Zasilanie
Baterie
2 × CR123A
Zainstalowane fabrycznie. Przy typowym użytkowaniu (jedno naciśnięcie trwające 1 minutę na tydzień) baterie mogą wytrzymać do 7 lat.
Obudowa

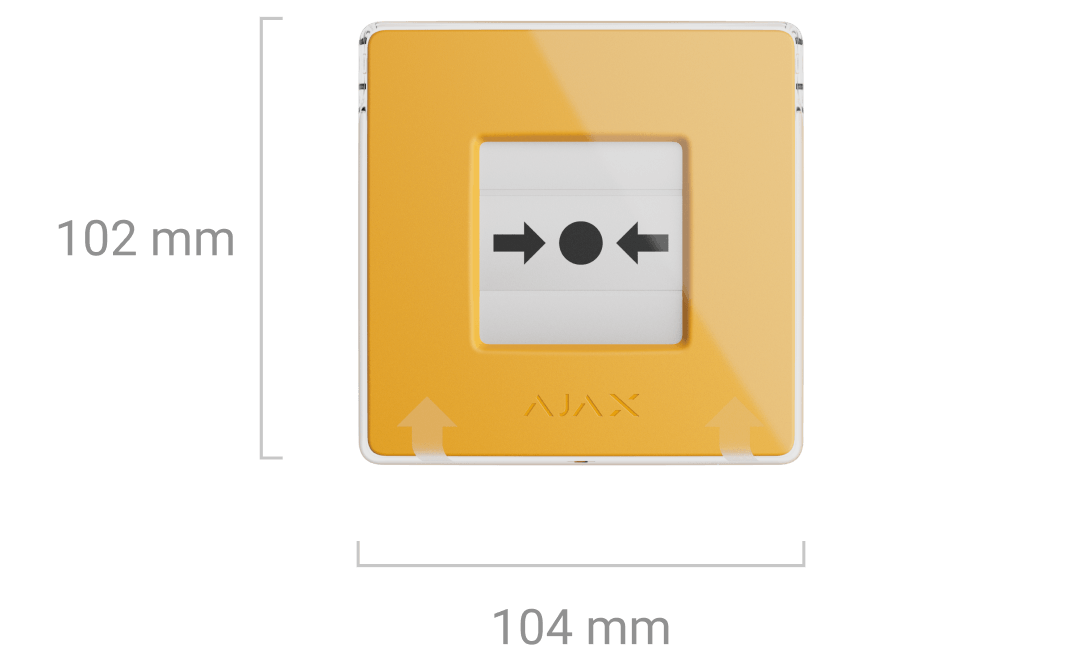

Wymiary
102 × 104 × 39 mm
Waga
214 g
Dopuszczalna temperatura pracy
od 0 °C do +50 °C
Dopuszczalna wilgotność
do 80%
Pełny zestaw
ManualCallPoint (Yellow) Jeweller
Uchwyt montażowy SmartBracket
Specjalne narzędzie (klucz)
2 × bateria CR123A (zainstalowane fabrycznie)
Zestaw instalacyjny
Krótka instrukcja
Certyfikacja i zgodność z normami
ManualCallPoint (Yellow) Jeweller
ManualCallPoint (Yellow) Jeweller
Dyrektywa w sprawie urządzeń radiowych (RED)
Certyfikat wydany przez MiCOM Labs
- EN 300 220-1 V3.1.1
- EN 300 220-2 V3.2.1
Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)
Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)
Certyfikat wydany przez MiCOM Labs
- EN 301 489-1 V2.2.3
- EN 301 489-3 V2.1.1
Dyrektywa niskonapięciowa (LVD)
Certyfikat wydany przez MiCOM Labs
- EN IEC 62311:2020
- EN IEC 62368-1:2020+A11:2020
ID FCC
Certyfikat wydany przez MiCOM Labs
2AX5VMCPRNA1
PSTI UK
Schedule 1
