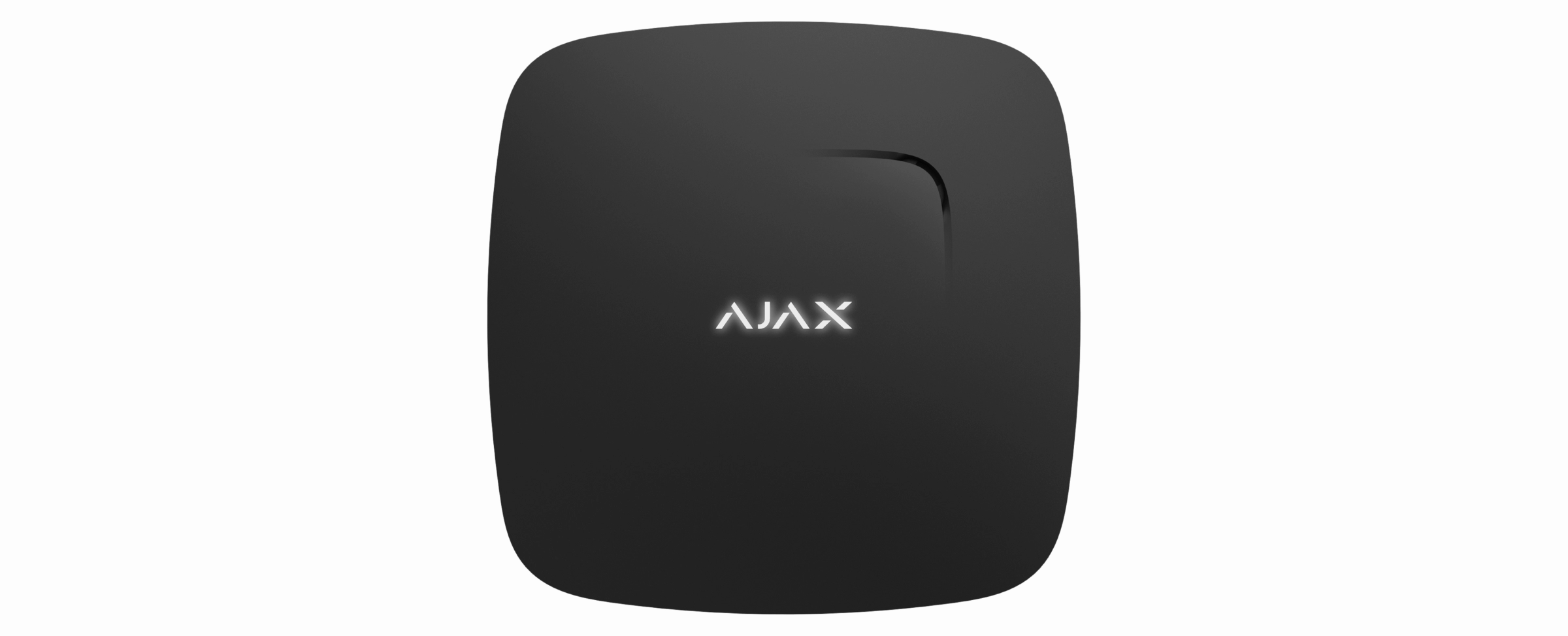

FireProtect Kullanım Kılavuzu

FireProtect, 4 yıla kadar otonom çalışma sağlayan dahili bir sesli uyarıcıya ve bir pile sahip kablosuz bir iç mekan duman dedektörüdür. FireProtect duman ve hızlı sıcaklık artışını algılayabilir.

Güvenli bir Jeweller radyo protokolü aracılığıyla Ajax sistemine bağlanan FireProtect (FireProtect Plus), görüş hattında 1.300 m’ye kadar bir mesafede hub ile iletişim kurar.

Dedektör, uartBridge veya ocBridge Plus entegrasyon modülü aracılığıyla üçüncü taraf güvenlik sistemlerine bağlanarak bu sistemlerin bir parçası olabilir.

Dedektör iOS, Android, macOS ve Window’a Ajax uygulamaları aracılığıyla kurulur. Sistem, anlık bildirimler, SMS ve aramalar (etkinleştirildiyse) yoluyla tüm olayları kullanıcıya bildirir.

İşlevsel Unsurlar

1. Siren deliği

2. Işıklı gösterge (sensör ve Test düğmesi olarak işlev görür)

3. Ağın arkasında sıcaklık dedektörü bulunan duman odası deliği

4. SmartBracket bağlantı paneli

5. Güç düğmesi

6. Tamper butonu

7. QR kodu

Çalışma Prensibi

Cihaz, duman haznesine yerleştirilmiş bir kızılötesi yayıcı ve bir fotodedektörden oluşan bir optokuplör ile dumanı algılar. Duman odaya girdiğinde, fotodetektör bunu kızılötesi ışın bozulmasıyla algılar. Bu bozulma bir duman alarmını tetikler.

Sıcaklık 60°С’yi aştığında veya 30 dakika boyunca 30°С yükseldiğinde (60°С’ye ulaşmak gerekli değildir), dedektör sıcaklık artışını kaydeder ve bu da yangın alarmını tetikler.

Alarm durumunda, dedektör dahili sesli uyarıcıyı etkinleştirir (siren sesi uzaktan duyulabilir) ve ışıklı gösterge yanıp söner. Bir güvenlik sistemine bağlandığında, hem kullanıcı hem de güvenlik şirketi alarmdan haberdar edilir.

Cihazın sireni üç farklı şekilde kapatılabilir:

1. Cihaz kapağındaki Ajax logosuna basarak (logonun altında dokunmatik bir düğme vardır).

2. Ajax uygulaması aracılığıyla. Yangın alarmı durumunda, Ajax uygulamasında dahili sirenleri kapatmanızı öneren bir bildirim mesajı göreceksiniz.

3. KeyPad / KeyPad Plus kullanarak (Bağlantılı Yangın Dedektörleri Alarmları özelliği etkinleştirilmişse). Yangın alarmı durumunda yerleşik sirenleri kapatmak için KeyPad/KeyPad Plus üzerindeki “*” düğmesine basın.

Lütfen bunun çalışması için önceden KeyPad/KeyPad Plus ayarlarında bu düğme için Bağlantılı Yangın Alarmını Sustur komutunu seçmeniz gerektiğini unutmayın.

Duman ve/veya sıcaklık seviyeleri 10 dakika içinde normal değerlere dönmezse FireProtect sireni tekrar açar.

Dedektörün Ajax sistemine bağlanması

Hub’a bağlanma

Bağlantıyı başlatmadan önce

1. Hub kullanıcı kılavuzunu takip ederek Ajax uygulamasını yükleyin. Hesabı oluşturun, hub’ı ekleyin ve en az bir oda oluşturun.

2. Hub’ı açın ve internet bağlantısını kontrol edin (Ethernet kablosu ve/veya GSM şebekesi üzerinden).

3. Ajax uygulamasında durumunu kontrol ederek Hub’ın devre dışı bırakıldığından ve güncellenmediğinden emin olun.

Dedektörün hub ile eşleştirilmesi

1. Ajax uygulamasında Cihaz Ekle‘yi seçin.

2. Cihazı adlandırın, QR Kodunu (dedektör gövdesinde ve ambalajında bulunur) tarayın veya yazın ve odasını seçin.



3. Ekle‘ye dokununuz — geri sayım başlayacaktır.

4. Cihazı açın.



Dedektörün açık olduğundan emin olmak için açma/kapama düğmesine basın — logo bir saniye boyunca kırmızı renkte yanacaktır.

Algılama ve eşleştirmenin gerçekleşmesi için aygıt, Hub’ın (korunan tek bir nesnede) kablosuz ağının kapsama alanı içinde bulunmalıdır. Bağlantı talebi kısa bir süre için iletilir: Cihazın açıldığı anda.

Hub ile eşleştirme başarısız olursa, dedektör bağımsız olarak çalışır; dedektörü 5 saniye boyunca kapatın ve yeniden deneyin.

Hub’a bağlı dedektör, uygulamadaki cihazlar listesinde görüntülenir. Listedeki dedektör durumunun güncellenmesi Hub ayarlarında ayarlanan cihaz sorgulama süresine bağlıdır (varsayılan değer 36 saniyedir).

Üçüncü Taraf Güvenlik Sistemlerine Bağlanma

Dedektörü uartBridge veya ocBridge Plus entegrasyon modülünü kullanarak üçüncü taraf alarm izleme merkezine bağlamak için ilgili cihazın kılavuzundaki önerileri izleyin.

Duman dedektörü her zaman aktif modda çalışır. FireProtect’i üçüncü taraf güvenlik sistemlerine bağlarken, kalıcı olarak aktif bir koruma bölgesine yerleştirmek uygundur.

Durumlar

Ayarlar

Birbirine Bağlı Yangın Dedektörleri Alarm Kurulumu

Bu fonksiyon, en az biri tetiklendiğinde tüm yangın dedektörlerinin dahili sirenlerini etkinleştirir. Sirenler, Jeweller ayarlarına göre Hub-dedektör ping aralığı süresine göre etkinleştirilir.

Bağlantılı Alarmları etkinleştirmek için:

1. Ajax uygulamasında Cihazlar sekmesini açın.

2. Bir hub seçin.

3. Tuşuna basarak Ayarlarına gidin.

4. Servis öğesini seçin.

5. Yangın dedektörleri ayarları menüsüne gidin ve Bağlantılı Yangın Dedektörleri Alarmları seçeneğini etkinleştirin.

   Birbirine bağlı alarmlar, 3.42 ve sonraki ürün yazılımı sürümlerine sahip FireProtect dedektörleri tarafından desteklenir. Birbirine bağlı alarmları açtığınızda hub-dedektör ping aralığını (Jeweller ayarları) 48 saniyeden fazla ayarlayamayacağınızı lütfen unutmayın.

6. Gerekirse, Bağlantılı Alarmların Gecikmesini 0 ile 5 dakika arasında ayarlayın (1 dakikalık artışlarla). Bu seçenek, birbirine bağlı alarmı belirli bir süre için ertelemenize olanak tanır.

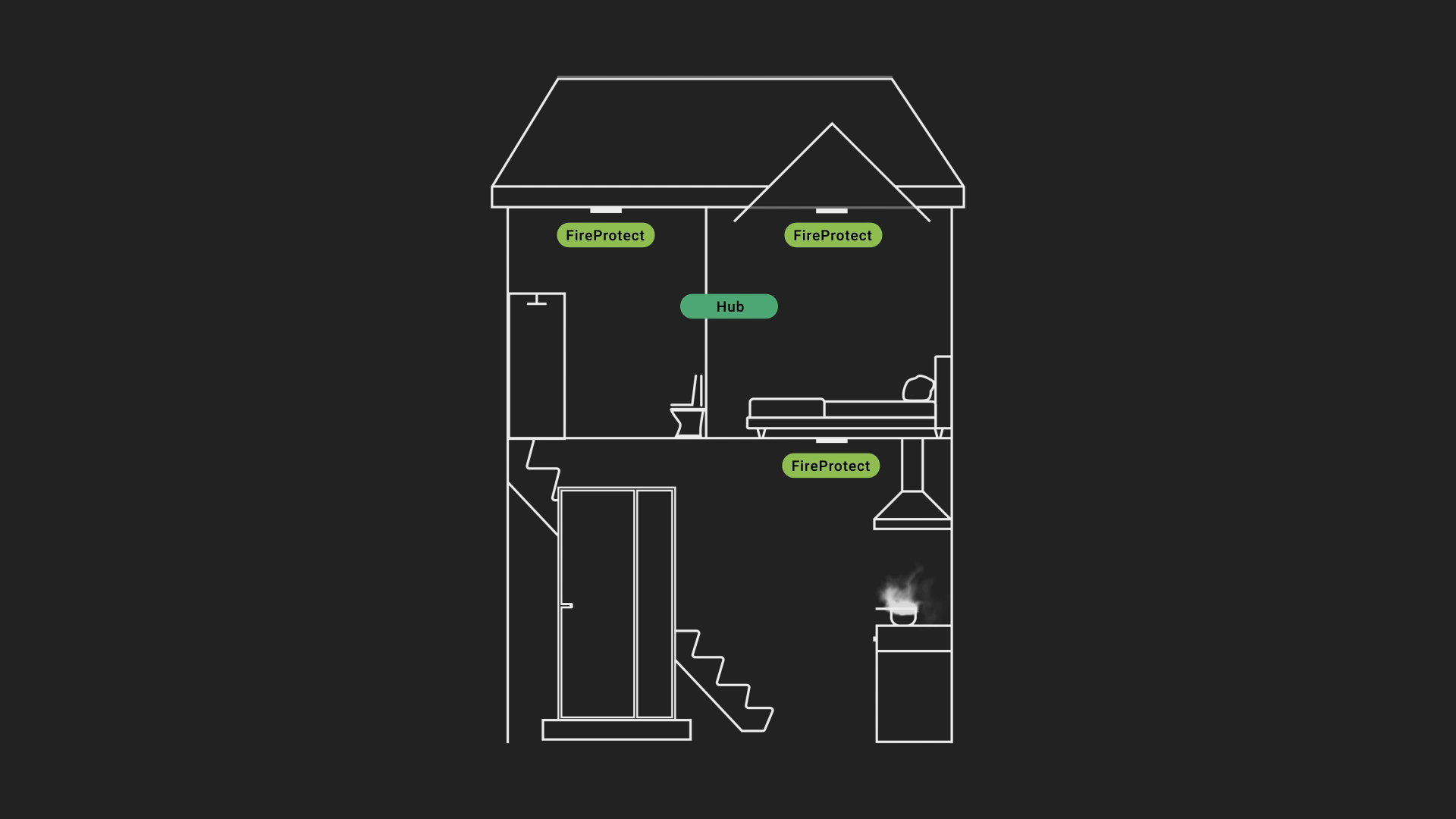

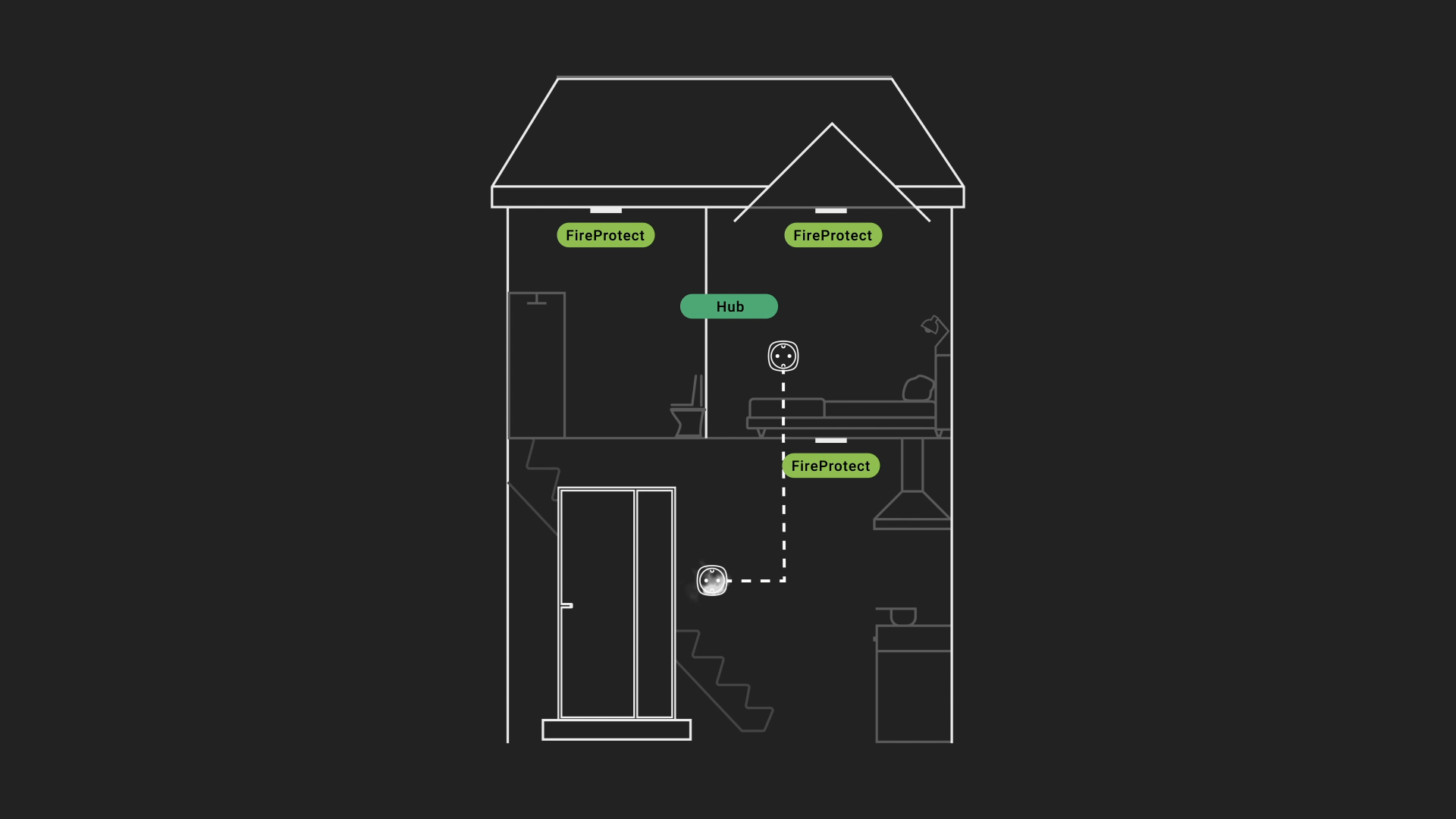

İşlev aşağıdaki gibi çalışır:

1. FireProtect dedektörlerinden biri bir alarm algılar.
2. Birbirine Bağlı Alarmların Gecikmesi başlar.
3. Yangın dedektörünün dahili sireni alarm durumunu haber eder. Kullanıcılar Ajax uygulamasında bildirimler alır (uygun bildirimler etkinleştirilmişse). Nesnede Ajax sirenleri etkinleştirilir (ilgili ayarlar etkinleştirilmişse).

4. Alarm izleme merkezine ve güvenlik sistemi kullanıcılarına bir alarm onay olayı gönderilir ve sistem aşağıdaki durumlarda yangın dedektörleri için birbirine bağlı alarmı başlatır:

• Birbirine bağlı alarm gecikme süresi geçti ve tetiklenen dedektör hala bir alarm algılıyor.



• Birbirine bağlı alarmların gecikmesi sırasında, tetiklenen dedektör farklı bir alarm türünü bildirir (örneğin, dedektör bir duman alarmından sonra sıcaklık eşiğinin aşıldığını bildirir).



• Birbirine bağlı alarm gecikmesi sırasında, sistemdeki başka bir yangın dedektörü alarm verdi.



Dedektörün yanlış tetiklenmesinin nedenini ortadan kaldırmak için daha fazla zaman vermek amacıyla, kullanıcı birbirine bağlı alarmın yayılmasını 10 dakika daha geciktirebilir:

• Ajax uygulamaları aracılığıyla.



• KeyPad/KeyPad Plus fonksiyon düğmesine basarak (birbirine bağlı yangın alarmı susturma modunda).

• Bağlantılı yangın alarmı susturma modunda Button’a basarak.

• Alarmın nedenini ortadan kaldırarak (tesisteki yangın dedektörleri artık bir alarm algılamazken).

• Tetiklenen yangın dedektörünün dokunmatik düğmesine basarak.

5. Gerekirse, Duman çift kontrol seçeneğini etkinleştiriniz. Bu ayar, potansiyel yanlış alarm kaynakları olan tesisler için önerilir. Örneğin, cihaz toz veya buharın dedektörün içine girebileceği bir yere kurulursa.

Bu özellik şu şekilde çalışır:

1. Dedektör bir duman alarmı bildirir ve dahili sireni etkinleştirir.
2. Dedektörün 30 saniyelik dahili zamanlayıcısı başlar.
3. 30 saniye sonra dedektör hala bir tehdit algılarsa, Hub’a bir alarm gönderilir.
4. Hub, alarmları tüm kullanıcılara ve güvenlik şirketinin Alarm İzleme Merkezine (AİM) gönderir.

Daha fazla bilgi edinin

Konut yangın alarm sisteminin ayarlanması

Konut yangın alarm sistemi, yangın dedektörlerinin birbirine bağlı alarmlarını susturmak için kullanıcı ve cihaz yetkilerini tanımlayan bir Ajax sistem özelliğidir.

Bu özellik etkinleştirilirse, kullanıcılar yalnızca erişimlerinin olduğu gruplardaki tetiklenen dedektörlerin yangın alarmlarını susturabilir. Ve Button, KeyPad, KeyPad Plus — sadece aynı gruptaki yangın dedektörlerinin alarmları.

Bu özellik, birkaç odadan oluşan ve tek bir Hub tarafından korunan nesneler için kullanışlıdır. Örneğin, her dairenin en az bir yangın dedektörünün kurulu olduğu bir grup olduğu çok daireli kompleksler için. Bu durumda, kullanıcılar diğer grupların alarmlarını susturmadan kendi gruplarının alarmlarına yanıt verebilirler.

Daha fazla bilgi edinin

Gösterge

Performans testi

Ajax güvenlik sistemi, bağlı cihazların işlevselliğini kontrol etmek için testlerin yapılmasına olanak tanır.

Testler hemen başlamaz, ancak standart ayarlar kullanıldığında 36 saniyelik bir süre içinde başlar. Test süresinin başlangıcı dedektör tarama periyodu ayarlarına bağlıdır (Hub ayarlarındaki “Jeweller” ayarları paragrafı).

Jeweller Sinyal Gücü Testi

Duman Sensörü Otomatik Testi

Zayıflatma Testi

EN50131 standardının gerekliliklerine göre, kablosuz cihazlar tarafından gönderilen radyo sinyalinin seviyesi test modu sırasında azaltılır.

Dedektör Testi

Dedektörü monte etmeden önce duman sensörünü kontrol edin. Test etmek için dedektörü açın ve sensör düğmesine (logonun ortası) birkaç saniye basın – dedektör duman odasını duman oluşumunun elektronik simülasyonu ile test edecek ve ardından 6 saniye boyunca sireni açacaktır.

Ajax uygulamasında test sonucu ve dedektör durumu ile ilgili bildirim alacaksınız.

Kurulum

Konumun seçilmesi

Dedektörün konumu, Hub’dan uzaklığına ve radyo sinyali iletimini engelleyen duvarlar, zemin, oda içindeki büyük nesneler gibi engellere bağlıdır.

Sinyal seviyesi düşükse (bir diş), dedektörün istikrarlı çalışmasını garanti edemeyiz. Sinyal kalitesini iyileştirmek için mümkün olan tüm önlemleri alın. En azından dedektörü hareket ettirin: 20 cm’lik bir kaydırma bile sinyal alım kalitesini önemli ölçüde artırabilir.

Cihazı taşıdıktan sonra hala düşük veya dengesiz sinyal gücüne sahipse, bir radyo sinyali menzil genişletici kullanın.

Dedektörü, yangın durumunda sıcak hava ve dumanın yoğunlaştığı en yüksek noktadaki tavana monte edin.

Tavanda, tavan seviyesinden 30 santimetre veya daha fazla çıkıntı yapan kirişler varsa, dedektörü her iki kiriş arasına monte edin.

FireProtect yangın dedektörü doğru bir şekilde nasıl kurulur

Kurulum prosedürü

Dedektörü kurmadan önce, bu kılavuzdaki yönergelere uyan en uygun yeri seçtiğinizden emin olun!

1. SmartBracket panelini paketlenmiş vidaları kullanarak tavana sabitleyin. Başka bağlantı aletleri kullanırsanız, bunların bağlantı paneline zarar vermediğinden veya deforme etmediğinden emin olun.

   Dedektörü sadece geçici olarak takmak için çift taraflı yapışkan bant kullanın. Bant zamanla kurur, bu da düşmeye, yanlış tetiklemeye ve dedektör arızasına neden olabilir.

2. Dedektörü SmartBracket üzerinde saat yönünde çevirerek bağlantı paneline yerleştirin. Dedektör SmartBracket’e sabitlendiğinde LED yanıp sönerek tamperin kapalı olduğunu bildirir.

SmartBracket’te sabitledikten sonra LED yanıp sönmezse, Ajax uygulamasında tamper durumunu ve ardından panelin sabitleme sıkılığını kontrol edin.

Birisi dedektörü yüzeyden ayırırsa veya bağlantı panelinden çıkarırsa, güvenlik sistemi sizi bilgilendirir.

Dedektörü şu yerlere kurmayınız:

1. binanın dışı (dış mekanlar);

2. sinyalin zayıflamasına veya perdelenmesine neden olan metal nesnelerin veya aynaların yakınında;

3. hızlı hava sirkülasyonu olan yerlerde (hava fanları, açık pencereler veya kapılar);

4. pişirme yüzeyine bir metreden daha yakın;

5. izin verilen sınırların ötesinde sıcaklık ve neme sahip tesislerin içinde;

6. Hub’a 1 metreden daha yakın olan yerler.

Dedektörün Otonom Kullanımı

Dedektör, bir güvenlik sistemine bağlanmadan otonom olarak kullanılabilir.

1. Açma/kapama düğmesine 3 saniye basarak dedektörü açın (logo 1 saniye boyunca yeşil yanacaktır) ve duman testini yapın.

2. Bu kılavuzun Yer Seçimi bölümünün ikinci kısmındaki önerileri izleyerek dedektörün en uygun yerini seçin.

3. Dedektörü Kurulum prosedürü bölümünde açıklandığı gibi kurun.

Otonom kullanım durumunda, dedektör algılanan yangını/dumanı siren sesi ve logo ışığı ile bildirir. Sireni kapatmak için logoya basın (bir sensör düğmesi vardır) veya devreye giren alarmın nedenini ortadan kaldırın.

Bakım ve Pil Değişimi

Dedektörün çalışma durumunu düzenli olarak kontrol edin. Dedektör gövdesini toz, örümcek ağı ve diğer kirleticilerden göründüğünüzde temizleyin. Teknik ekipman için uygun yumuşak kuru peçete kullanın.

Dedektörü temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.

Dedektör belirli bir seviyeye kadar duman odasındaki tozu görmezden gelir. Hazne çok tozlandığında, dedektör uygulama aracılığıyla temizlenmesi gerektiğini kullanıcıya bildirir (ve her bir buçuk dakikada bir bip sesi çıkarır). Dedektörün doğru çalışması için bu bakımlar zorunludur.

Duman haznesi nasıl temizlenir

Hazır kurulu piller 4 yıla kadar otonom çalışma sağlar. Piller boşalırsa, güvenlik sistemi ilgili bildirimleri gönderir ve dedektör her 90 saniyede bir sesli sinyal verir:

• ana piller zayıfsa – tek bir kısa sinyal;

• yedek pil zayıfsa – iki kısa sinyal;

• her iki pil de zayıfsa – üç kısa sinyal.

Ajax cihazlarının pille çalışma süresi ne kadardır ve bunu neler etkiler

Pil değiştirme

Teknik Özellikler

FireProtect Jeweller’in tüm teknik özellikleri

Standartlara uygunluk

Komple Set

1. FireProtect.

2. SmartBracket montaj paneli.

3. Piller CR2 (hazır kurulu) — 2 adet.

4. Pil CR2032 (hazır kurulu) — 1 adet.

5. Kurulum kiti.

6. Hızlı kurulum rehberi.

Garanti

Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir ve cihaz ile gelen pilleri kapsamaz.

Cihaz düzgün çalışmazsa, önce teknik destek servisine başvurmalısınız — vakaların yarısında teknik sorunlar uzaktan çözülebilir!

Garanti belgesinin tam metni
