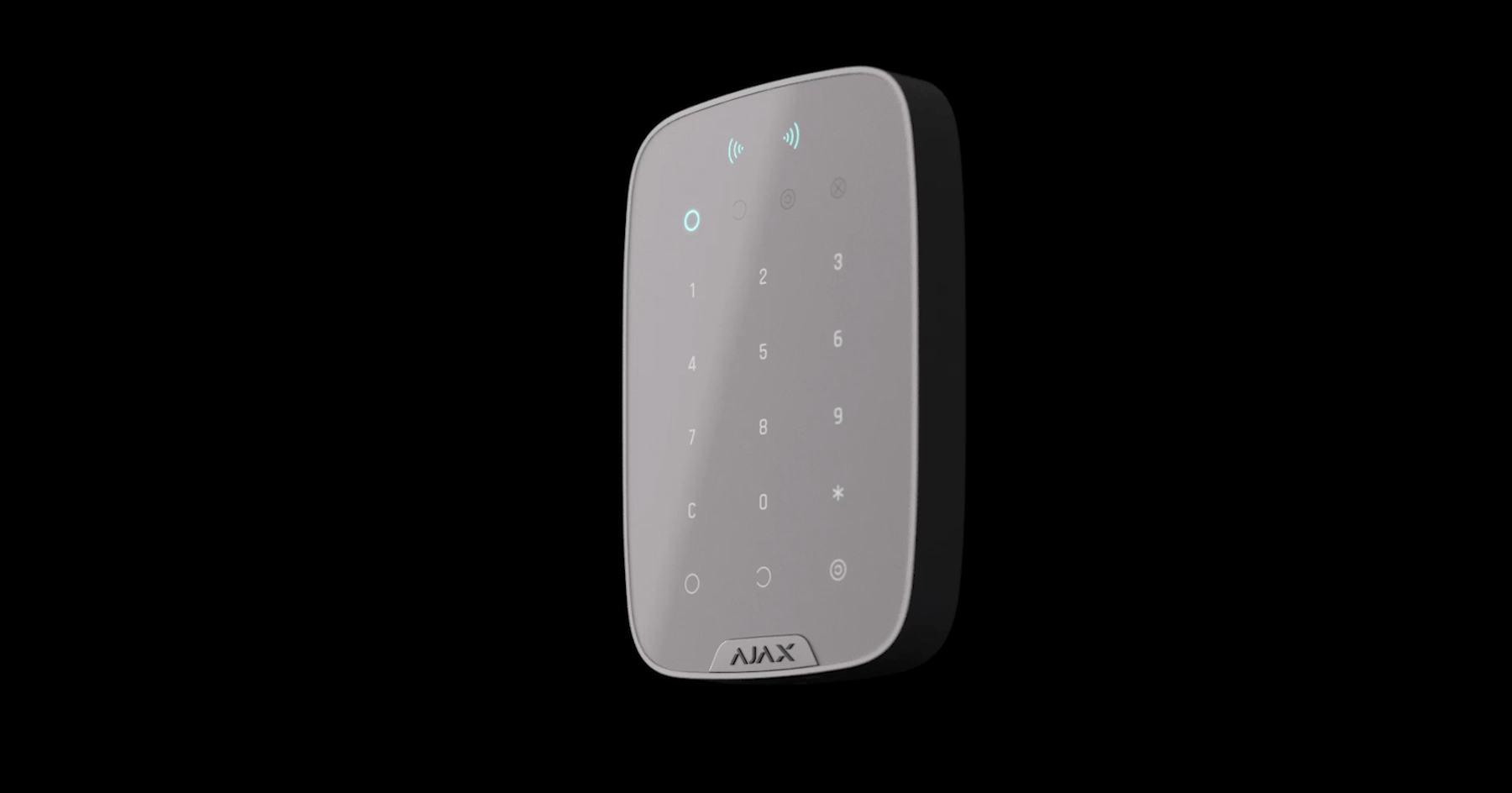

Das KeyPad Plus Jeweller ist ein kabelloses Touch-Bedienteil zur Steuerung des Ajax-Systems mit Hilfe von geschützten Karten und Anhängern. Das Gerät wird im Innenbereich angebracht und unterstützt den „stillen Alarm“, wenn ein Bedrohungscode eingegeben wird.
Das Bedienfeld verwaltet die Sicherheitsmodi mit Passwörtern und Karten oder Handsendern. Die Leuchtanzeige zeigt den aktuellen Scharfschaltmodus an.
Der Scharfschaltungsmodus kann mit Hilfe von Passcodes, RFID-Karten und Schlüsselanhängern gesteuert werden. Die Leuchtanzeige zeigt den aktuellen Scharfschaltmodus an.
Das Bedienteil kann nur mit Hub (4G) Jeweller, Hub Plus Jeweller, Hub 2 Jeweller, Superior Hub Hybrid und Hub 2 Plus Jeweller (mit OS Malevich 2.11 und höher) verwendet werden. Ein Anschluss an den Hub (2G) Jeweller und an die ocBridge Plus und uartBridge Integrationsmodule ist nicht möglich.
Das Bedienteil ist Teil des Ajax-Systems und kommuniziert mit der Hub-Zentrale über das gesicherte Funkprotokoll Jeweller. Die Kommunikationsreichweite zur Hub-Zentrale beträgt bei freier Fläche bis zu 1 700 Metern. Die werkseitig installierten Batterien können das Gerät bis zu 3,5 Jahre lang am Laufen halten.
Funktionselemente
LED-Anzeige Scharf geschaltet
LED-Anzeige Unscharf geschaltet
LED-Anzeige Nachtmodus
LED-Anzeige Störung
Lesegerät für Pass/Tag
Touch-Bedienfeld für Codes
Funktionstaste
Reset-Taste
Scharfschaltungstaste
Unscharfschaltungstaste
Taste zum Aktivieren des Nachtmodus
SmartBracket-Halterung (um die Halterung zu entfernen, schieben Sie diese nach unten)
Reißen Sie den perforierten Teil des SmartBrackets nicht ab. Dieser ist für die Betätigung des Manipulationsschalters erforderlich.
Ein-/Aus-Taste
Manipulationsschalter
QR-Code des Geräts
Funktionsweise
Das KeyPad Plus Jeweller kann das gesamte Objekt oder einzelne Gruppen scharf- und unscharfschalten sowie den Nachtmodus aktivieren. Sie können die Scharfschaltmodi mit dem KeyPad Plus Jeweller steuern, indem Sie:
Сodes benutzen. Das Bedienteil unterstützt allgemeine und persönliche Сodes sowie die Scharfschaltung ohne Code.
Karten oder Schlüsselanhänger verwenden. Tag ist ein Schlüsselanhänger und Pass ist eine Karte. Für eine schnelle und sichere Benutzeridentifikation verwendet das KeyPad Plus Jeweller die DESFire®-Technologie. DESFire® basiert auf dem internationalen Standard ISO 14443 und kombiniert umfassende 128 Bit-Verschlüsselung und Kopierschutz.
KeyPad Plus Jeweller unterstützt die folgenden Codetypen:
Bedienteil-Code — ein allgemeiner Code, der für das Bedienteil festgelegt wird. Bei dessen Verwendung werden alle Ereignisse im Auftrag vom Bedienteil an Ajax-Apps übermittelt.
Benutzercode — ein persönlicher Code, der für Benutzer eingerichtet wird, die ein Konto im System haben. Bei dessen Verwendung werden alle Ereignisse im Namen des Benutzers an Ajax-Apps übermittelt.
Bedienteil-Zugangscode wird für eine Person festgelegt, die im System nicht registriert ist. Bei dessen Verwendung werden Ereignisse mit einem diesem Code zugeordneten Namen an Ajax-Apps übermittelt.
Der Einsatzteam-Code ist ein Zugangscode für das Einsatzteam, der nach einem Alarm aktiviert wird und für einen bestimmten Zeitraum gültig ist. Wenn der Code aktiviert und verwendet wird, werden Ereignisse an die Ajax App mit einem mit dem Code verknüpften Titel gesendet.
Die Anzahl der persönlichen Codes, der Zugangscodes und der Codes für Einsatzteams hängt vom Modell der Hub-Zentrale ab.
Hub (2G) Jeweller unterstützt keine Zugangscodes.
Vor der Eingabe eines Сcodes oder der Verwendung von Tag/Pass muss das KeyPad Plus Jeweller aktiviert („aufgeweckt”) werden, indem Sie von oben nach unten über das Touchpad streichen. Bei Aktivierung ertönt ein Signalton und die Beleuchtung des Bedienteils wird eingeschaltet.
Mit der Funktion Automatische Aktivierung bei Eingangsverzögerung wird das Bedienteil automatisch aktiviert, wenn die Eingangsverzögerung eingestellt ist. Diese Funktion wird von KeyPad Plus Jeweller mit Firmware-Version 6.60.0.6 oder höher und Hub-Zentralen mit OS Malevich 2.19 oder höher unterstützt.
Das KeyPad Plus Jeweller ist mit LED-Anzeigen ausgestattet, die den aktuellen Scharfschaltungsmodus und eventuelle Fehlfunktionen des KeyPads anzeigen. Der Scharfschaltungsmodus wird nur angezeigt, wenn das Bedienfeld aktiv ist (Gerätebeleuchtung ist eingeschaltet).
Das KeyPad Plus Jeweller kann ohne externe Beleuchtung verwendet werden, da es über ein Bedienteilbeleuchtung verfügt. Das Drücken der Tasten wird von einem Tonsignal begleitet. Die Helligkeit der Beleuchtung und die Lautstärke des Tonsignals können in den Einstellungen angepasst werden. Wenn Sie das Bedienteil 4 Sekunden lang nicht berühren, dimmt das KeyPad Plus Jeweller die Beleuchtung herunter und nach weiteren 8 Sekunden wechselt es in den Energiesparmodus und schaltet die Beleuchtung ganz aus. Das Berühren der Tasten wird von einem Tonsignal begleitet.
Wenn die Batterien schwach sind, schaltet sich die Beleuchtung unabhängig von den Einstellungen auf die niedrigste Stufe ein.
Funktionstaste
Das KeyPad Plus Jeweller Bedienteil verfügt über eine Funktionstaste, die in 3 verschiedenen Modi verwendet werden kann:
Aus — die Funktionstaste ist deaktiviert und führt bei Betätigung keine Befehle aus.
Alarm — das System sendet einen Alarm an die Leitstelle und an alle Benutzer, wenn die Funktionstaste gedrückt wird.
Feueralarm stummschalten — Durch Betätigen der Taste „Funktion“ wird die Sirene der Ajax-Brandmelder stummgeschaltet. Die Option funktioniert nur, wenn die Funktion Alarm vernetzter Brandmelder aktiviert ist (Hub-Zentrale → Einstellungen
→ Service → Brandmelder-Einstellungen).
Bedrohungscode
KeyPad Plus Jeweller unterstützt Bedrohungscodes. Damit können Sie eine Unscharfschaltung simulieren. Die Ajax-App und die am Objekt installierten Sirenen werden nicht ausgelöst, aber das Sicherheitsunternehmen und die Systembenutzer werden über den Vorfall informiert.
Zweistufige Scharfschaltung
Das KeyPad Plus Jeweller kann zur zweistufigen Scharfschaltung verwendet werden, kann jedoch nicht als Abschlussgerät eingerichtet werden. Der zweistufige Scharfschaltungsprozess mit Tag und Pass ist derselbe wie die Scharfschaltung mit einem persönlichen oder allgemeinen Code auf dem KeyPad.
Übertragung von Ereignissen an Notruf- und Serviceleitstellen (NSL)
Das Ajax-System kann sich mit der NSL verbinden und Ereignisse und Alarme an die Leitstelle des Sicherheitsunternehmens in SurGard (Contact ID), ADEMCO 685, SIA (DC-09) und anderen proprietären Protokollen übertragen. Eine vollständige Liste der unterstützten Protokolle finden Sie hier. Die Geräte-ID und die Nummer der Schleife (Zone) finden Sie unter Zuständen des Geräts.
Verbindung
KeyPad Plus Jeweller ist nicht kompatibel mit dem Hub (2G) Jeweller, Sicherheitszentralen von Drittanbietern und den Integrationsmodulen ocBridge Plus und uartBridge.
Bevor Sie mit der Verbindung beginnen
Eine Hub-Zentrale und ein Gerät sind nicht kompatibel, wenn sie mit unterschiedlichen Funkfrequenzen arbeiten. Der Funkfrequenzbereich des Geräts kann je nach Region unterschiedlich sein. Es wird empfohlen, die Ajax Geräte in der Region zu kaufen, in der sie verwendet werden sollen. Der Frequenzbereich für den Betrieb kann beim technischen Kundendienst erfragt werden.
Installieren Sie die Ajax-App und erstellen Sie ein Konto. Fügen Sie der App eine Hub-Zentrale hinzu und erstellen Sie mindestens einen Raum.
Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet ist und Zugang zum Internet hat (über Ethernet, WLAN und/oder Mobilfunknetz). Dies können Sie sowohl in der Ajax-App, als auch an der Hub-Zentrale selbst sehen. Wenn die Hub-Zentrale mit dem Netzwerk verbunden ist, leuchtet sie weiß oder grün.
Die Hub-Zentrale muss unscharf geschaltet sein und darf sich nicht im Update befinden.
Nur ein Benutzer mit Administratorrechten oder PRO kann ein Gerät zur Hub-Zentrale hinzufügen.
So verbinden Sie das KeyPad Plus Jeweller
Öffnen Sie die Ajax-App. Sollte Ihr Konto Zugang zu mehreren Hub-Zentralen haben, wählen Sie die Hub-Zentrale aus, mit der Sie das KeyPad Plus Jeweller verbinden möchten.
Gehen Sie zur Registerkarte Geräte
und klicken Sie auf Gerät hinzufügen.
Benennen Sie das Bedienteil, scannen oder tippen Sie den QR-Code ein (diesen finden Sie auf der Verpackung und unter dem SmartBracket) und fügen Sie das Bedienteil zu Ihrem gewünschten Raum hinzu.
Drücken Sie auf OK. Der Countdown beginnt.
Schalten Sie das Gerät ein, indem Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt halten. Sobald das KeyPad Plus Jeweller verbunden ist, erscheint es in der Liste der Geräte der Hub-Zentrale in der App. Damit eine Verbindung hergestellt werden kann, muss sich das Bedienteil innerhalb der Funkreichweite der Hub-Zentrale befinden. Wenn die Verbindung erfolglos war, versuchen Sie es nach 10 Sekunden erneut.
Das KeyPad Plus Jeweller kann nur mit einer Hub-Zentrale verbunden werden. Wird es mit einer neuen Hub-Zentrale verbunden, werden keine Befehle mehr an die alte Hub-Zentrale gesendet. Allerdings wird das KeyPad Plus Jeweller nicht aus der Liste der „Geräte“ der alten Hub-Zentrale entfernt. Dies muss manuell in der Ajax-App erfolgen.
Wenn das KeyPad Plus Jeweller keine Verbindung zur Hub-Zentrale aufbauen konnte, schaltet es sich nach 6 Sekunden automatisch aus. Vor dem erneuten Verbindungsversuch müssen Sie daher das Gerät nicht ausschalten.
Die Aktualisierung des Gerätezustands in der Geräteliste hängt von den Jeweller-Einstellungen ab, der Standardwert ist 36 Sekunden.
Symbole
Symbole zeigen einige Betriebszustände des KeyPad Plus Jeweller an. Diese finden Sie in der Ajax-App, wenn Sie auf Geräte tippen.
Symbol | Bedeutung |
Jeweller Signalstärke — Zeigt die Signalstärke zwischen Hub-Zentrale (oder Funk-Repeater) und KeyPad Plus Jeweller an. | |
Akkuladezustand des KeyPad Plus Jeweller. | |
KeyPad Plus Jeweller ist über einen signalverstärkenden Funk-Repeater verbunden. | |
Das Gerät befindet sich im Modus für die Signaldämpfungs-Prüfung. | |
Benachrichtigungen über den Gehäusezustand des KeyPad Plus Jeweller sind deaktiviert. | |
KeyPad Plus Jeweller ist vollständig deaktiviert. | |
Karten-/Anhängerleser ist in den Einstellungen von KeyPad Plus Jeweller eingeschaltet. | |
Karten-/Anhängerleser ist in den Einstellungen von KeyPad Plus Jeweller ausgeschaltet. | |
Das Gerät hat die Verbindung zur Hub-Zentrale verloren oder die Hub-Zentrale hat die Verbindung zum Ajax Cloud-Server verloren. | |
Das Gerät wurde nicht auf die neue Hub-Zentrale übertragen. |
Zustände des KeyPad Plus Jeweller
Der Zustand beinhaltet Informationen über das Gerät und seine Betriebsparameter. Sie können den Status Ihres KeyPad Plus Jeweller in der Ajax-App anschauen:
Gehen Sie zur Regsiterkarte Geräte
Wählen Sie das KeyPad Plus Jeweller aus der Liste aus.
Parameter | Bedeutung |
Datenimport | Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt:
|
Störung | Wenn Sie auf Dieses Feld wird nur angezeigt, wenn eine Störung erkannt wurde. |
Temperatur | Temperatur des Bedienteils. Wird am Prozessor gemessen und ändert sich langsam. Die zulässige Abweichung zwischen dem Wert in der App und der Raumtemperatur beträgt 2 °C. Der Wert wird aktualisiert, sobald das Gerät eine Temperaturänderung von mindestens 2 °C feststellt. Sie können ein Temperaturszenario einrichten, um Automatisierungsgeräte zu steuern. |
Jeweller-Signalstärke | Jeweller Signalstärke zwischen der Hub-Zentrale (oder dem signalverstärkendem Funk-Repeater) und dem Bedienteil. Empfohlener Wert liegt bei 2–3 Balken. |
Verbindung über Jeweller | Verbindungsstatus zwischen der Hub-Zentrale oder dem Funk-Repeater Rex und dem Bedienteil:
|
Sendeleistung | Die gewählte Leistung des Transmitters wird angezeigt. Der Parameter wird angezeigt, wenn im Menü Signaldämpfungs-Prüfung die Option Max oder Dämpfung gewählt wurde. |
Akku-Ladung | Batterieladezustand. Es gibt zwei Zustände:
Bei schwachen Batterien werden die Systembenutzer und das Sicherheitsunternehmen benachrichtigt. Nach Erhalt einer Benachrichtigung über einen niedrigen Batteriestand kann das Bedienteil noch bis zu 2 Monate lang betrieben werden. |
Gehäusedeckel | Manipulationsschutz des Gerätes, der auf das Abreißen oder Manipulation des Gehäuses reagiert:
|
Funktioniert über *Name des Funk-Repeaters* | Zeigt an, ob das Gerät über einen ReX Funk-Repeater verbunden ist. Dieses Feld wird nicht angezeigt, wenn das Bedienteil direkt mit der Hub-Zentrale verbunden ist. |
Karten-/Anhängerleser | Zeigt an, ob der Leser zur Benutzung von Karten und Anhängern aktiviert ist. |
Einfache Änderung der Gruppenscharfschaltmodi | Zeigt an, ob die Funktion zur einfachen Änderung der Scharfschaltungsmodi mit Pass und Tag aktiviert ist, also ob ein Drücken der Scharfschaltungstaste erforderlich ist oder nicht. |
Einfache Scharf-/Unscharfschaltung | Diese Einstellung ersetzt die Funktion Einfache Änderung der Gruppenscharfschaltmodi bei KeyPad Plus Jeweller mit Firmware-Version 5.60.6.3 oder höher, die an Hub-Zentralen mit OS Malevich 2.19 oder höher angeschlossen sind. Einstellungen für die Funktion Einfache Scharf-/Unscharfschaltung:
Eine feste Codelänge muss in den Einstellungen der Hub-Zentrale in der Ajax PRO App festgelegt werden. |
Dauerhafte Deaktivierung | Zeigt den Betriebsstatus des Bedienteils an:
|
Einmalige Deaktivierung | Zeigt den Status der Einstellung für die einmalige Deaktivierung des Bedienteils an:
|
Firmware | Firmware-Version des KeyPad Plus Jeweller. |
Geräte-ID | ID Nummer des Geräts. |
Gerät № | Zonennummer (Zone) des Geräts. |
Einstellungen
Das KeyPad Plus Jeweller wird in der Ajax-App konfiguriert:
Gehen Sie zur Registerkarte Geräte
Wählen Sie das KeyPad Plus Jeweller aus der Liste aus.
Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol
Damit die Änderungen an den Einstellungen übernommen werden, müssen Sie auf Zurück tippen.
Parameter | Bedeutung |
Name | Gerätename. Wird in der Geräteliste, in SMS-Benachrichtigungen und in der Ereignisliste angezeigt. Um den Gerätenamen zu ändern, klicken Sie auf das Textfeld. Der Name kann bis zu 12 Zeichen im kyrillischen Alphabet oder bis zu 24 Zeichen im lateinischen Alphabet lang sein. |
Raum | Zeigt den virtuellen Raum an, dem das KeyPad Plus Jeweller zugeordnet ist. Der Name des Raumes wird in SMS-Benachrichtigungen und in der Ereignisliste angezeigt. |
Gruppenverwaltung | Auswahl der Gruppe, die vom Gerät scharf und unscharf geschaltet werden kann. Sie können entweder alle Gruppen oder nur eine bestimmte auswählen. Dieses Feld wird nur dann angezeigt, wenn der Gruppenmodus aktiviert ist. Wenn die Funktion „Abhängige Gruppe“ für Gruppen konfiguriert ist, kann sich ihr Sicherheitsstatus abhängig von ihren Einstellungen und dem Status der initiierenden Gruppen automatisch ändern. |
Zugriffsoptionen | Auswahl der Methode zur Scharf-/Unscharfschaltung:
Um die Bedienteil-Zugangscodes, die für die im System nicht registrierten Personen eingerichtet wurden, zu aktivieren, wählen Sie folgende Optionen in den Einstellungen des Bedienteils: Nur Bedienteil-Codes oder Bedienteil- oder Benutzercodes. |
Bedienteil-Code | Legt einen allgemeinen Code für die Sicherheitskontrolle fest. Dieser kann zwischen 4 und 6 Ziffern lang sein. |
Bedrohungscode | Legt einen allgemeinen Bedrohungscode für den stillen Alarm fest. Dieser kann zwischen 4 und 6 Ziffern lang sein. |
Funktionstaste | Legt die Funktion der Taste * (Funktionstaste) fest:
|
Schutz gegen versehentliches Drücken | Verfügbar mit OS Malevich 2.31 oder höher. Wenn aktiviert, muss die Funktionstaste zweimal gedrückt werden, um einen Panikalarm auszulösen. Diese Einstellung ist verfügbar, wenn die Funktionstaste auf Panik eingestellt ist. |
Sperre bei unbefugtem Zugriff | Wenn die Option aktiv ist, wird das Bedienteil für einen voreingestellten Zeitraum gesperrt, sobald ein ungültiger Code eingegeben oder ein Transponder ohne Zugang innerhalb von 1 Minute mehr als 3 Mal verwendet wurde. In diesem Zeitraum ist es nicht möglich, das System über das Bedienteil unscharf zu schalten. Sie können das Bedienteil über die Ajax-App entsperren. |
Sperrzeit (Min.) | Legt den Zeitraum fest, in dem das Bedienteil gesperrt wird:
|
Helligkeit | Legt die Helligkeit der Bedienfeldbeleuchtung des Bedienteils fest. Die Beleuchtung ist nur dann eingeschaltet, wenn das Bedienteil aktiviert (aufgeweckt) ist. Diese Option hat keine Auswirkung auf die Helligkeitsstufe der Anzeigen des Lesegeräts für Karten/Anhängern und der Scharfschaltungsmodi. |
Lautstärke bei Tastendruck | Legt die Lautstärke des Tonsignals fest, der die Tastenbetätigung begleitet. |
Karten-/Anhängerleser | Wenn aktiviert, können die Scharfschaltmodi durch Pass- und Tag-Transponder gesteuert werden. |
Autorisierung mit Code bestätigen | Wenn aktiviert, ist bei der Autorisierung mit Transpondern eine Bestätigung der Aktion durch den Benutzercode oder den Bedienteil-Сode erforderlich. Verfügbar, wenn der Karten-/Anhängerleser aktiviert ist. Diese Funktion wird unterstützt, wenn KeyPad Plus Jeweller mit Hub-Zentralen mit Firmware-Version OS Malevich 2.20 oder höher verbunden ist. |
Zeit für die Bestätigung | Auswahl der maximalen Zeit für die Bestätigung der Autorisierung mit einem Code nach der Bestätigung mit einem Transponder. Verfügbar, wenn die Option Autorisierung mit Code bestätigen aktiviert ist. Diese Funktion wird unterstützt, wenn KeyPad Plus Jeweller mit Hub-Zentralen mit Firmware-Version OS Malevich 2.21 oder höher verbunden ist. |
Einfache Änderung der Gruppenscharfschaltmodi | Wenn die Option aktiviert ist, müssen Tag oder Pass lediglich vor das Lesergerät gehalten werden, um den Schafschaltungsmodus zu ändern. Es ist nicht notwenig zusätzlich die Scharfschaltungs-, Unscharfschaltungs– oder Nachtmodus-Taste zu betätigen. Der Scharfschaltungszustand wird automatisch umgekehrt. Diese Option ist verfügbar, wenn der Karten-/Anhängerleser in den Einstellungen des Bedienteils aktiviert ist. Wenn der Gruppenmodus aktiviert ist, ist diese Option dann verfügbar, wenn eine bestimmte Gruppe im Feld Gruppenverwaltung in den Einstellungen des Bedienteils ausgewählt ist. |
Einfache Scharf-/Unscharfschaltung | Diese Einstellung ersetzt die Funktion Einfache Änderung der Gruppenscharfschaltmodi bei KeyPad Plus Jeweller mit Firmware-Version 5.60.6.3 oder höher, die an Hub-Zentralen mit OS Malevich 2.19 oder höher angeschlossen sind. Ermöglicht das Scharf-/Unscharfschalten des Systems ohne Bestätigung durch Drücken der Tasten am Bedienteil. Drei Optionen sind verfügbar:
Eine feste Codelänge muss in den Einstellungen der Hub-Zentrale in der Ajax PRO App festgelegt werden. |
Scharfschaltung ohne Code | Mit dieser Option können Sie das System ohne Eingabe eines Codes scharf schalten. Drücken Sie dazu die Taste |
Automatische Aktivierung bei Eingangsverzögerung | Diese Funktion ist für KeyPad Plus Jeweller mit Firmware-Version 6.60.0.6 oder höher verfügbar, die an Hub-Zentralen mit OS Malevich 2.19 oder höher angeschlossen sind. Aktiviert das Bedienteil, nachdem die Eingangsverzögerung von einem beliebigen Sicherheitsgerät gestartet wurde. Die automatische Aktivierung kann die Batterielebensdauer des Bedienteils verkürzen. |
Alarmierung durch Sirene, wenn der Panikknopf gedrückt wird | Dieses Feld wird nur dann angezeigt, wenn für die Funktionstaste die Option Alarm ausgewählt ist. Wenn diese Option aktiviert ist, lösen alle Sirenen, die an das Sicherheitssystem angeschlossenen sind, einen Alarm aus, sobald die Funktionstaste gedrückt wird. |
Jeweller Signalstärkentest | Startet den Jeweller-Signalstärkentest. |
Signaldämpfungs-Prüfung | Umschalten des Geräts in den Modus für die Signaldämpfungs-Prüfung. |
Karte/Anhänger zurücksetzen | Ermöglicht es Ihnen, alle an Tag oder Pass gebundenen Hub-Zentrale zu löschen. |
Benutzerhandbuch | Öffnet das KeyPad Plus Jeweller Benutzerhandbuch in der Ajax-App. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen drei Optionen zur Verfügung:
|
Einmalige Deaktivierung | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Es stehen drei Optionen zur Verfügung:
|
Gerät entkoppeln | Löst die Verbindung zwischen KeyPad Plus Jeweller und Hub-Zentrale. Alle KeyPad Plus Jeweller Einstellungen werden gelöscht. |
Die Ein- und Ausgangsverzögerungen werden in den Einstellungen der jeweiligen Meldern festgelegt, nicht in den Einstellungen des Bedienteils.
Konfiguration der Codes
Mit dem Ajax-System können Sie einen Bedienteil-Code sowie persönliche Codes für Benutzer mit einem Konto im System einrichten.
Mit dem Update OS Malevich 2.13.1 haben wir auch die Möglichkeit implementiert, einen Zugangscode für Benutzer zu erstellen, die kein Konto bei Ajax Security System haben. Dies ist beispielsweise praktisch, um einem Reinigungsdienst Zugriff auf die Sicherheitsverwaltung zu ermöglichen.
Einsatzteam-Codes sind mit dem Update OS Malevich 2.17 verfügbar. Die Einsatzteam-Codes werden nach einem Alarm aktiviert und sind für einen bestimmten Zeitraum gültig. Weiter unten finden Sie Informationen, wie man jeden Codestyp festlegen und verwenden kann.
So legen Sie einen Bedienteil-Code fest
Gehen Sie zu den Bedienteil-Einstellungen.
Klicken Sie auf Bedienteil-Code.
Richten Sie den gewünschten Bedienteil-Code ein.
So legen Sie einen Bedienteil-Bedrohungscode fest
Gehen Sie zu den Bedienteil-Einstellungen.
Klicken Sie auf Bedrohungscode.
Richten Sie den gewünschten Bedienteil-Bedrohungscode ein.
So legen Sie einen persönlichen Code in der Ajax-App fest
Gehen Sie zu den Einstellungen Ihres Benutzerprofils (Hub-Zentrale → Einstellungen
Klicken Sie auf Zugangscode-Einstellungen (in diesem Menü können Sie auch die Benutzer-ID sehen).
Richten Sie Benutzercode und Benutzer-Bedrohungscode ein.
Jeder Benutzer legt seinen persönlichen Code individuell fest. Der Administrator kann keine persönlichen Codes für Benutzer vergeben.
So legen Sie eine Zugangscode für eine im System nicht registrierte Person fest
Gehen Sie zu den Hub-Zentrale-Einstellungen (Hub-Zentrale → Einstellungen
Klicken Sie auf Bedienteil-Zugangscodes.
Richten Sie Name und Zugangscode ein.
Um einen Bedrohungscode festzulegen, Einstellungen für den Zugriff auf Gruppen, Nachtmodus oder Code-ID zu ändern, den Code vorübergehend zu deaktivieren oder zu löschen, wählen Sie den gewünschten Code in der Liste aus und nehmen Sie Änderungen vor.
PRO-Benutzer oder ein Benutzer mit Administratorrechten kann einen Zugangscode einrichten oder seine Einstellungen ändern. Diese Funktion wird von den Hub-Zentralen mit OS Malevich 2.13.1 und neuer unterstützt. Das Modell Hub (2G) Jeweller unterstützt Zugangscodes nicht.
So richten Sie den Einsatzteam-Code ein
Nur ein PRO mit Systemkonfigurationsrechten kann in den Ajax PRO Apps Einsatzteam-Codes erstellen und konfigurieren. Weitere Informationen zur Konfiguration dieser Funktion finden Sie in diesem Artikel.
Einsatzteam-Codes werden von Hub-Zentralen (außer Hub (2G) Jeweller-Modell) mit OS Malevich 2.17 und höher unterstützt.
Hinzufügen von Transpondern
Das KeyPad Plus Jeweller kann mit unseren Tag-Schlüsselanhängern und Pass-Karten sowie Transpondern von Drittanbietern arbeiten, die die DESFire® -Technologie verwenden.
Bevor Sie Drittanbieter-Geräte hinzufügen, die DESFire® unterstützen, vergewissern Sie sich bitte, dass diese über genügend freien Speicherplatz zur Unterstützung des neuen Bedienteils verfügen. Das Drittanbieter-Gerät sollte im Idealfall bereits vorformatiert sein.
Die maximale Anzahl der angeschlossenen Transponder ist vom Modell der Hub-Zentrale abhängig. Die hinzugefügten Transponder haben keinen Einfluss auf das Gesamtgerätelimit der Hub-Zentrale.
Modell der Hub-Zentrale | Anzahl von Tag und Pass |
Hub (4G) Jeweller | 50 |
Hub Plus Jeweller | 99 |
Hub 2 Jeweller | 50 |
Hub 2 Plus Jeweller | 200 |
Superior Hub Hybrid | 50 |
Das Hinzufügen Tag, Pass und Transponder von Drittanbietern funktioniert auf die gleiche Weise. Die Anleitung finden Sie hier.
Steuerung der Sicherheit über Codes
Sie können den Nachtmodus, die Sicherheit der gesamten Anlage oder einzelner Gruppen über allgemeine Codes , persönliche Codes, Einsatzteam-Codes und Zugangscodes (von einem PRO oder einem Benutzer mit Administratorrechten konfiguriert) steuern. Das KeyPad Plus Jeweller ermöglicht die Verwendung von Codes mit einer Länge von 4 bis 6 Ziffern. Falsch eingegebene Ziffern lassen sich mit der Taste löschen.
Beschränkung der Codelänge für das Bedienteil
In Ajax PRO Apps können Sie die Anforderungen an die Länge der Codes, die für die Benutzerautorisierung und den Zugriff auf das System verwendet werden, in den Einstellungen der Hub-Zentrale festlegen. Sie können die Option Flexibel (4 bis 6 Symbole) wählen oder eine feste Codelänge festlegen: 4 Symbole, 5 Symbole oder 6 Symbole. Diese Funktion ist für Hub-Zentralen mit OS Malevich 2.19 oder höher verfügbar.
Alle zuvor konfigurierten Zugangscodes werden zurückgesetzt, wenn eine feste Codelänge eingestellt wird.
Die feste Codelänge wird für die Funktion Einfache Scharf-/Unscharfschaltung benötigt, mit der das System nach Eingabe eines Zugangscodes oder nach Verwendung eines Transponders unscharf geschaltet werden kann, ohne dass die Taste Unscharfschalten am Bedienfeld gedrückt werden muss.
Die Funktion Einfache Scharf-/Unscharfschaltung ist für KeyPad Plus Jeweller mit Firmware-Version 5.60.6.3 oder höher verfügbar.
Sollte ein persönlicher Code oder ein Zugangscode verwendet werden, wird der Name des Benutzers, der das System unscharf oder scharf geschaltet hat, in den Ereignissen der Hub-Zentrale und in den Benachrichtigungen angezeigt. Wenn ein allgemeiner Code verwendet wird, wird der Name des Benutzers, der den Scharfschaltungsmodus geändert hat, nicht angezeigt.
Bedienteil-Zugangscodes werden von den Hub-Zentralen (außer Hub (2G) Jeweller-Modell) mit OS Malevich 2.13.1 und neuer unterstützt.
Einsatzteam-Codes werden von Hub-Zentralen (außer Hub (2G) Jeweller-Modell) mit OS Malevich 2.17 und höher unterstützt.
Scharfschaltung mit einem persönlichen Code Der Benutzername wird in den Benachrichtigungen und in der Ereignisgeschichte angezeigt |
 |
Scharfschaltung mit einem allgemeinen Code Der Gerätename wird in den Benachrichtigungen und in der Ereignisgeschichte angezeigt |
 |
Das KeyPad Plus Jeweller wird für eine festgelegte Zeitspanne gesperrt, wenn innerhalb von einer Minute dreimal ein falscher Code eingegeben wurde. Die entsprechenden Benachrichtigungen werden an die Benutzer und das Sicherheitsunternehmen gesendet. Das Bedienteil kann von einem Administrator oder PRO in der Ajax-App entsperrt werden.
Steuerung der Sicherheit eines ganzen Objekts mit einem allgemeinen Code
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie den allgemeinen Code ein.
Drücken Sie die Scharfschaltungstaste
/ Unscharfschaltungstaste
/ Nachtmodustaste
.
Zum Beispiel: 1234 →
Sicherheitsverwaltung der Gruppen mit einem allgemeinen Code
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie den allgemeinen Code ein.
Drücken Sie * (Funktionstaste).
Geben Sie die Gruppen-ID ein.
Drücken Sie die Scharfschaltungstaste
Zum Beispiel: 1234 → * → 2 →
Wenn dem KeyPad Plus Jeweller eine Gruppe zugewiesen wurde (im Feld Gruppenverwaltung in den Einstellungen des Bedienteils), müssen Sie die Gruppen-ID nicht eingeben. Zur Sicherheitsverwaltung dieser Gruppe genügt es, einen allgemeinen oder persönlichen Code einzugeben.
Bitte beachten Sie, dass Sie den Nachtmodus nicht mit einem allgemeinen Code aktivieren können, wenn das KeyPad Plus Jeweller einer Gruppe zugeordnet ist. In diesem Fall können Sie den Nachtmodus nur mit einem persönlichen Code aktivieren (sofern der Benutzer die entsprechenden Rechte hat).
Steuerung der Sicherheit eines ganzen Objekts mit einem persönlichen Code
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie die Benutzer-ID ein.
Drücken Sie * (Funktionstaste).
Geben Sie Ihren persönlichen Code ein.
Drücken Sie die Scharfschaltungstaste
Zum Beispiel: 2 → * → 1234 →
Sicherheitsverwaltung der Gruppen mit einem persönlichen Code
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie die Benutzer-ID ein.
Drücken Sie * (Funktionstaste).
Geben Sie Ihren persönlichen Code ein.
Drücken Sie * (Funktionstaste).
Geben Sie die Gruppen-ID ein.
Drücken Sie die Scharfschaltungstaste
Zum Beispiel: 2 → * → 1234 → * → 5 →
Wenn dem KeyPad Plus Jeweller eine Gruppe zugewiesen wurde (im Feld Gruppenverwaltung in den Einstellungen des Bedienteils), müssen Sie die Gruppen-ID nicht eingeben. Zur Sicherheitsverwaltung dieser Gruppe genügt es, einen persönlichen Code einzugeben.
Steuerung der Sicherheit eines ganzen Objekts mit einem Zugangscode
Geben Sie den Zugangscode ein und drücken Sie die Scharfschaltungstaste / Unscharfschaltungstaste
/ Nachtmodustaste
.
Zum Beispiel: 1234 →
Sicherheitsverwaltung einzelner Gruppe mit einem Zugangscode
Geben Sie den Zugangscode ein, drücken Sie *, geben Sie die Gruppen-ID ein und drücken Sie die Scharfschaltungstaste / Unscharfschaltungstaste
/ Nachtmodustaste
.
Zum Beispiel: 1234 → * → 2 →
Verwendung eines Bedrohungscodes
Ein Bedrohungscode ermöglicht Ihnen, die Simulation der Systemunscharfschaltung. Die Ajax App und die am Objekt installierten Sirenen werden nicht ausgelöst, aber das Sicherheitsunternehmen und die Systembenutzer werden informiert. Sie können sowohl einen persönlichen, als auch einen allgemeinen Bedrohungscode verwenden. Unter Bedienteil-Zugangscodes können Sie auch einen Bedrohungscodes für Personen einrichten, die nicht im System registriert sind.
Szenarien und Sirenen reagieren auf die Unscharfschaltung mit einem Bedrohungscode genauso wie auf die normale Unscharfschaltung.
So verwenden Sie einen allgemeinen Bedrohungscode
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie den allgemeinen Bedrohungscode ein.
Drücken Sie die Unscharfschaltungstaste
Zum Beispiel: 4321 →
So verwenden Sie einen persönlichen Bedrohungscode einer im System registrierten Person
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Geben Sie die Benutzer-ID ein.
Drücken Sie * (Funktionstaste).
Geben Sie den persönlichen Bedrohungscode ein.
Drücken Sie die Unscharfschaltungstaste
Zum Beispiel: 2 → * → 4422 →
So verwenden Sie einen Bedrohungscode einer im System nicht registrierten Person
Geben Sie den Bedrohungscode, der unter Bedienteil-Zugangscodes festgelegt wurde, ein und drücken Sie die Taste Unscharfschalten .
Zum Beispiel: 4567 →
Verwendung des Einsatzteam-Codes
Der Einsatzteam-Code wird nach Auslösung des Alarms während der in den Einstellungen der Hub-Zentrale konfigurierten Zeit aktiviert und ist für einen bestimmten Zeitraum gültig. Dadurch wird sichergestellt, dass dieser Code im Gegensatz zu Bedienteil- oder Benutzercodes nur im Gefahrenfall verwendet wird.
Einsatzteam-Codes konfigurieren
Objektsicherheit mit dem Einsatzteam-Code steuern:
Geben Sie den Einsatzteam-Code ein und drücken Sie die Taste zum Scharfschaltungstaste / Unscharfschaltungstaste
/ Nachtmodustaste
.
Zum Beispiel: 1234 →
Gruppensicherheit mit dem Einsatzteam-Code steuern:
Geben Sie den Einsatzteam-Code ein, drücken Sie *, geben Sie die Gruppen-ID ein und drücken Sie die Taste zum Scharfschaltungstaste / Unscharfschaltungstaste
/ Nachtmodustaste
.
Zum Beispiel: 1234 → * → 2 →
Sicherheitsverwaltung mit Tag und Pass
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Das KeyPad Plus Jeweller gibt ein Tonsignal aus (falls in den Einstellungen aktiviert) und die Beleuchtung wird eingeschaltet.
Bitte beachten Sie, dass das Bedienteil automatisch mit der Funktion Automatische Aktivierung bei Eingangsverzögerung aktiviert werden kann, wenn die Eingangsverzögerung eingestellt ist. Diese Funktion wird von KeyPad Plus Jeweller mit Firmware-Version 6.60.0.6 oder höher und Hub-Zentralen mit OS Malevich 2.19 oder höher unterstützt.
Halten Sie den Anhänger oder die Karte vor dem Lesegerät des Bedienteils. Dieser ist durch Wellensymbole auf dem Bedienfeld gekennzeichnet.
HaGeben Sie den erforderlichen Code ein, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Drücken Sie die Scharfschaltungs-, Unscharfschaltungs– oder die Nachtmodus-Taste.
Beachten Sie, dass, wenn die Einfache Änderung der Scharfschaltmodi in den Einstellungen des KeyPad Plus Jeweller aktiviert ist, die Taste zum Scharfschalten, Unscharfschalten oder für den Nachtmodus nicht gedrückt werden muss. Der Scharfschaltungsmodus wird automatisch umgekehrt, wenn ein Tag oder Pass benutzt wird.
Steuerung der Sicherheit einer einzelnen Gruppe
Tag oder Pass können den Sicherheitsmodus einer einzelnen Gruppe steuern. Dies ist möglich, wenn KeyPad Plus Jeweller keiner Gruppe zugewiesen ist und Tag oder Pass keine Gruppenbeschränkungen haben.
Um den Sicherheitsmodus einer einzelnen Gruppe mit Tag oder Pass zu ändern:
Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.
Drücken Sie die Taste
.
Geben Sie die Gruppen-ID ein.
Drücken Sie die Taste für Scharfschaltung
Zum Beispiel: → 01 →
Wenn der Sicherheitsmodus erfolgreich geändert wurde, ertönt ein kurzer Signalton, die Anzeige ändert sich und eine Benachrichtigung mit dem Benutzernamen erscheint im Ereignisprotokoll.
Funktion zur Stummschaltung des Alarms vernetzten Brandmelder
Der Alarm vernetzter Brandmelder kann vom KeyPad Plus Jeweller durch Drücken der Funktionstaste stumm geschaltet werden (wenn die entsprechende Einstellung aktiviert ist). Die Reaktion des Systems auf die Betätigung der Funktionstaste hängt von den gewählten Einstellungen und dem Verbreitungszustand des Alarms ab:
Die Funktion „Alarm vernetzter Brandmelder“ ist aktiviert und der Alarm hat sich bereits verbreitet. Bei der ersten Betätigung der Funktionstaste wird der Alarm aller Brandmelder, die ausschließlich über die Alarmausbreitung aktiviert wurden, stumm geschaltet. Bei der zweiten Betätigung werden auch die Brandmelder stumm geschaltet, die eine Bedrohung detektiert haben.
Die Funktion „Alarm vernetzter Brandmelder“ ist aktiviert und der Alarm hat sich noch nicht verbreitet. Durch Betätigen der Taste „Funktion“ wird die Sirene der Ajax-Brandmelder stummgeschaltet.
Bitte beachten Sie, dass die Funktion nur dann möglich ist, wenn der Alarm vernetzter Brandmelder in den Einstellungen der Hub-Zentrale aktiviert ist.
Mit dem Update OS Malevich 2.12 können Benutzer die Feueralarme in ihren Gruppen stummschalten, ohne dabei Melder in Gruppen zu beeinflussen, auf die sie keinen Zugriff haben.
LED-Anzeige
Das KeyPad Plus Jeweller kann den aktuellen Scharfschaltungsmodus, die Betätigung von Tasten, Fehler und seinen Status durch LED-Anzeige und Tonsignal angeben. Der aktuelle Scharfschaltungsmodus wird durch die Beleuchtung angezeigt, wenn das Bedienteil aktiviert ist. Die Information über den aktuellen Scharfschaltungsmodus wird auch dann korrekt angezeigt, wenn der Scharfschaltungsmodus durch ein anderes Gerät geändert wurde: durch einen Handsender, ein anderes Bedienteil oder über die App.
Mit der Funktion Automatische Aktivierung bei Eingangsverzögerung wird das Bedienteil automatisch aktiviert, wenn die Eingangsverzögerung eingestellt ist. Diese Funktion wird von KeyPad Plus Jeweller mit Firmware-Version 6.60.0.6 oder höher und Hub-Zentralen mit OS Malevich 2.19 oder höher unterstützt.
Sie können das Bedienteil aktivieren, indem Sie mit der Hand von oben nach unten über das Bedienfeld streichen. Bei Aktivierung schaltet das Bedienteil die Beleuchtung ein und gibt ein Tonsignal aus (falls aktiviert).
Ereignis | LED-Anzeige |
Keine Verbindung zur Hub-Zentrale oder zum signalverstärkenden Funk-Repeater | LED X blinkt |
Das KeyPad Plus Jeweller-Gehäuse ist geöffnet (SmartBracket wurde entfernt) | LED X blinkt einmal kurz |
Eine Taste wurde gedrückt | Ein kurzes Tonsignal wird ausgegeben und die Anzeige des aktuellen Scharfschaltstatusmodus des Systems blinkt einmal. Die Lautstärke des Tonsignals hängt von den Einstellungen des Bedienteils ab |
Das System ist scharf geschaltet | Ein kurzes Tonsignal wird ausgegeben und die LED-Anzeige der Scharfschaltung oder des Nachtmodus leuchtet |
Das System ist unscharf geschaltet | Zwei kurze Signaltöne werden ausgegeben und die LED-Anzeige der Unscharfschaltung leuchtet |
Ein falscher Code wurde eingegeben oder es wurde versucht, den Scharfschaltungsmodus mit einem ungültigen oder deaktivierten Transponder zu ändern | Ein langes Tonsignal wird ausgegeben und die LED-Beleuchtung des Bedienfelds blinkt 3 mal |
Das System kann nicht scharf geschaltet werden (z.B. die Systemintegritätsprüfung ist aktiviert und ein Fenster ist geöffnet) | Ein langes Tonsignal wird ausgegeben und die LED-Anzeige des aktuellen Scharfschaltungsmodus blinkt 3 mal |
Die Hub-Zentrale führt keine Befehle aus, da keine Verbindung besteht | Ein langes Tonsignal wird ausgegeben und die LED X (Fehler) leuchtet |
Das Bedienteil ist gesperrt, da versucht wurde den Code zu erraten oder den Scharfschaltungsmodus mit einem ungültigen Transponder zu ändern | Ein langes Tonsignal wird ausgegeben und die LED-Anzeigen für den Scharfschaltungszustand und die Beleuchtung des Bedienteils blinken 3 Mal |
Die Batterien sind leer | Nach Änderung des Scharfschaltungsmodus leuchtet die Anzeige X. Die Berührungstasten sind in dieser Zeit gesperrt. Wenn Sie versuchen, das Bedienteil mit leeren Batterien einzuschalten, wird ein langes Tonsignal ausgegeben, die Anzeige X wird langsam ein und aus geschaltet und schließlich wird das Bedienteil ausgeschaltet |
Das System verlangt die Bestätigung der Autorisierung mit einem Code, nachdem die Autorisierung mit einem Transponder erfolgt ist. Verfügbar, wenn die Option Autorisierung mit Code bestätigen aktiviert ist | Die LED, die den aktuellen Sicherheitszustand anzeigt, blinkt während der für die Bestätigung eingestellten Zeit |
Akustische Benachrichtigung bei Störungen
Wenn eines der Geräte im System offline ist oder dessen Batterien entladen sind, kann KeyPad Plus Jeweller die Systembenutzer mit einem Signalton informieren. Gleichzeitig blinken die LED-Anzeigen Х der Bedienteile. Störungsmeldungen werden im Ereignisprotokoll, im SMS-Text oder in der Push-Benachrichtigung angezeigt.
Sie können akustische Störungsmeldungen in den Ajax PRO- und PRO Desktop-Apps aktivieren:
Klicken Sie auf Geräte
Aktivieren Sie die Funktionen: Wenn ein beliebiges Gerät entladen ist und Wenn ein beliebiges Gerät offline ist.
Klicken Sie auf Zurück, um die Einstellungen zu speichern.
Die Einstellungen für die akustische Benachrichtigung bei Störungen sind für alle Hub-Zentralen mit OS Malevich 2.15 oder höherer Firmware-Versionen verfügbar.
Akustische Störungsmeldungen werden von KeyPad Plus Jeweller mit Firmware-Version 5.57.5.0 oder höher unterstützt.
Ereignis | Anzeige | Hinweis |
Wenn ein beliebiges Gerät offline ist. | Zwei kurze Signaltöne, die LED-Anzeige Störung Х blinkt zweimal. Signalton einmal pro Minute, bis alle Geräte im System online sind. | Benutzer können die Ton-Anzeige für 12 Stunden deaktivieren. |
Wenn KeyPad Plus Jeweller offline ist. | Zwei kurze Signaltöne, die LED-Anzeige Störung Х blinkt zweimal. Signalton einmal pro Minute, bis das Bedienteil im System online ist. | Die Ton-Anzeige kann nicht aufgeschoben werden. |
Wenn ein beliebiges Gerät entladen ist. | Drei kurze Signaltöne, die LED-Anzeige Störung Х blinkt dreimal. Signalton einmal pro Minute, bis der Akku wieder aufgeladen ist oder bis das betroffene Gerät aus dem System entfernt wird. | Benutzer können die Tonanzeige für 4 Stunden deaktivieren. |
Akustische Benachrichtigungen über Störungen erfolgen, nachdem das Bedienteil andere Ereignisse gemeldet hat. Wenn mehrere Störungen im System auftreten, meldet das Bedienteil zuerst den Verlust der Verbindung zwischen dem Gerät und der Hub-Zentrale.
Leistungsprüfung
Das Ajax-System bietet unterschiedliche Arten von Tests, um die Geräte an den richtigen Stellen zu platzieren.
Das KeyPad Plus Jeweller startet den Test nicht sofort, sondern erst nach einem Abfrageintervall zwischen der Hub-Zentrale und dem Gerät (36 Sekunden bei Standardeinstellungen). Sie können das Abfrageintervall im Menü Jeweller in den Einstellungen der Hub-Zentrale ändern.
Tests finden Sie in den Geräteeinstellungen (Ajax-App → Geräte → KeyPad Plus Jeweller → Einstellungen
):
Auswahl des Installationsortes
Das KeyPad Plus Jeweller wird am besten im Innenbereich in der Nähe des Eingangs platziert. So können Sie das Sicherheitssystem vor Ablauf der Eingangsverzögerung unscharf schalten und beim Verlassen des Raumes schnell wieder scharf schalten.
Wenn Sie das KeyPad Plus Jeweller in der Hand halten oder auf einen Tisch legen, können wir die einwandfreie Funktionsfähigkeit der Sensortasten nicht garantieren.
Es wird empfohlen, das Bedienteil in einer Höhe von 1,3–1,5 m über dem Boden zu montieren. Montieren Sie das Bedienteil auf einer ebenen, senkrechten Fläche. Auf diese Weise lässt sich das KeyPad Plus Jeweller sicher auf der Oberfläche befestigen und Falschalarme durch den Manipulationsschalter werden vermieden.
Außerdem wird der Installationsort des KeyPad durch den Abstand zur Hub-Zentrale oder zum Funk-Repeater bestimmt, und das Vorhandensein von Hindernissen für die Funkübertragung zwischen den Geräten: Wände, Decken oder andere Objekte.
Was die Funkreichweite beeinflusst
Prüfen Sie unbedingt die Signalstärke des Jewellers am gewünschten Montageort. Bei einer Signalstärke von nur einem Balken können wir keinen stabilen Betrieb des Sicherheitssystems garantieren. Um eine bessere Signalstärke zu erreichen, bewegen Sie das Gerät: Schon ein Versetzen um 20 Zentimeter kann die Signalstärke deutlich verbessern.
Wenn das Gerät auch am anderen Ort eine geringe oder instabile Signalstärke aufweist, verwenden Sie einen signalverstärkenden Funk-Repeater.
Installieren Sie das Bedienteilnicht:
An Orten, an denen das Bedienteil durch Kleidungsstücke (z.B. in der Nähe einer Garderobe), Stromkabel oder Ethernet-Kabel gestört werden kann. Dies kann zu falschen Bedienteilaktivierungen führen.
In Räumen mit Temperaturen oder Luftfeuchtigkeit außerhalb der zulässigen Grenzwerte. Dadurch kann das Gerät kaputtgehen.
An Orten mit ungenügender oder instabiler Signalstärke zwischen KeyPad Plus Jeweller und Hub-Zentrale oder signalverstärkendem Funk-Repeater.
Innerhalb 1 Meter von einer Hub-Zentrale oder einem signalverstärkenden Funk-Repeater.
In der Nähe von elektrischen Leitungen. Dadurch können Störungen in der Kommunikation verursacht werden.
Im Außenbereich. Dadurch kann das Gerät kaputtgehen.
Installation des Bedienteils
Vergewissern Sie sich vor der Installation des KeyPad Plus Jeweller, dass Sie den optimalen Standort gewählt haben und dass dieser den Anforderungen dieser Anleitung entspricht.
Befestigen Sie das Bedienteil mit doppelseitigem Klebeband an der Oberfläche und führen Sie den Jeweller-Signalstärke– und den Dämpfungsprüfungs-Test durch. Sollte die Signalstärke instabil oder gering sein, verschieben Sie das Gerät oder verwenden Sie einen signalverstärkenden Funk-Repeater.
Doppelseitiges Klebeband wird nur zur vorübergehenden Befestigung des Bedienteils verwendet. Ein angeklebtes Gerät kann sich jederzeit von der Oberfläche lösen und herunterfallen, was zu Fehlfunktionen führen kann.
Bitte beachten Sie, dass bei einem angeklebten Gerät der Manipulationsschalter beim Versuch, das Gerät abzureißen, nicht ausgelöst wird.
Prüfen Sie, ob Sie bequem Codes eingeben und Tag oder Pass zur Steuerung der Scharfschaltmodi verwenden können. Falls es unpraktisch ist, den Scharfschaltungsmodus an der gewählten Stelle zu steuern, versetzen Sie das Bedienteil.
Entfernen Sie das Bedienteil von der SmartBracket-Halterung.
Befestigen Sie das SmartBracket mit den mitgelieferten Schrauben an der Wand. Bei der Befestigung sind alle Befestigungspunkte zu verwenden. Achten Sie darauf, die perforierte Ecke des SmartBracket zu fixieren, damit das Bedienteil auf Demontageversuche reagiert.
Schieben Sie das KeyPad Plus Jeweller auf die Halteplatte und ziehen Sie die Schraube an der Unterseite des Gehäuses fest. Diese wird benötigt, um das Bedienteil sicherer zu befestigen und vor schnellem Entfernen von der Halterung zu schützen.
Wenn das Bedienteil an der SmartBracket angebracht wurde, blinkt die LED X als Signal, dass der Manipulationsschalter ausgelöst wurde. Wenn die LED nicht geblinkt hat, überprüfen Sie den Manipulationsstatus in der Ajax-App und die Verschraubung des Bedienteils.
Wartung
Prüfen Sie regelmäßig, ob das Bedienteil ordnungsgemäß funktioniert. Beispielsweise alle ein bis zwei Wochen. Reinigen Sie das Gerät von Staub, Spinnweben und anderen Verschmutzungen, sobald diese auftreten. Verwenden Sie ein weiches, trockenes Tuch, das für die Pflege der Technik geeignet ist.
Verwenden Sie keine Substanzen, wie Alkohol, Aceton, Benzin oder andere aktive Lösungsmittel, um das KeyPad Plus Jeweller zu reinigen. Wischen Sie das Bedienfeld vorsichtig ab: Verkratzungen können zu einer verminderten Empfindlichkeit des Bedienteils führen.
Die im Bedienteil installierten Batterien bieten bei Standardeinstellungen eine Lebensdauer von bis zu 3,5 Jahren. Bei niedrigem Batteriestand sendet das System eine entsprechende Benachrichtigung und die Anzeige X (Fehler) leuchtet auf und erlischt gleichmäßig nach jeder erfolgreichen Codeeingabe.
Das KeyPad Plus Jeweller kann nach der Batteriewarnung noch bis zu 2 Monate lang betrieben werden. Wir empfehlen Ihnen jedoch, die Batterien auszutauschen, sobald Sie die Benachrichtigung erhalten. Vorzugsweise sollten Lithium-Batterien verwendet werden. Sie haben eine höhere Kapazität und sind weniger temperaturempfindlich.
Wie lange funktionieren Batterien in Ajax-Geräten und was beeinflusst deren Lebensdauer
Wie tausche ich die Batterien vom KeyPad Plus Jeweller aus
Lieferumfang
KeyPad Plus Jeweller
SmartBracket-Halterung
4 eingesetzte Lithium-AA-Batterien (FR6)
Montagekit
Schnellstarteinleitung
Technische Daten
Alle technischen Daten von KeyPad Plus Jeweller
Garantie
Die Garantie für die Produkte der Limited Liability Company „Ajax Systems Manufacturing“ ist nach dem Kauf 2 Jahre lang gültig und gilt nicht für die mitgelieferten Batterien.
Wenn das Gerät nicht einwandfrei funktioniert, empfehlen wir Ihnen, sich zunächst an unser Support-Team zu wenden, in den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
Technischen Support kontaktieren:
