Alarm vernetzter Brandmelder: Was es ist und wie es funktioniert

Aktualisiert

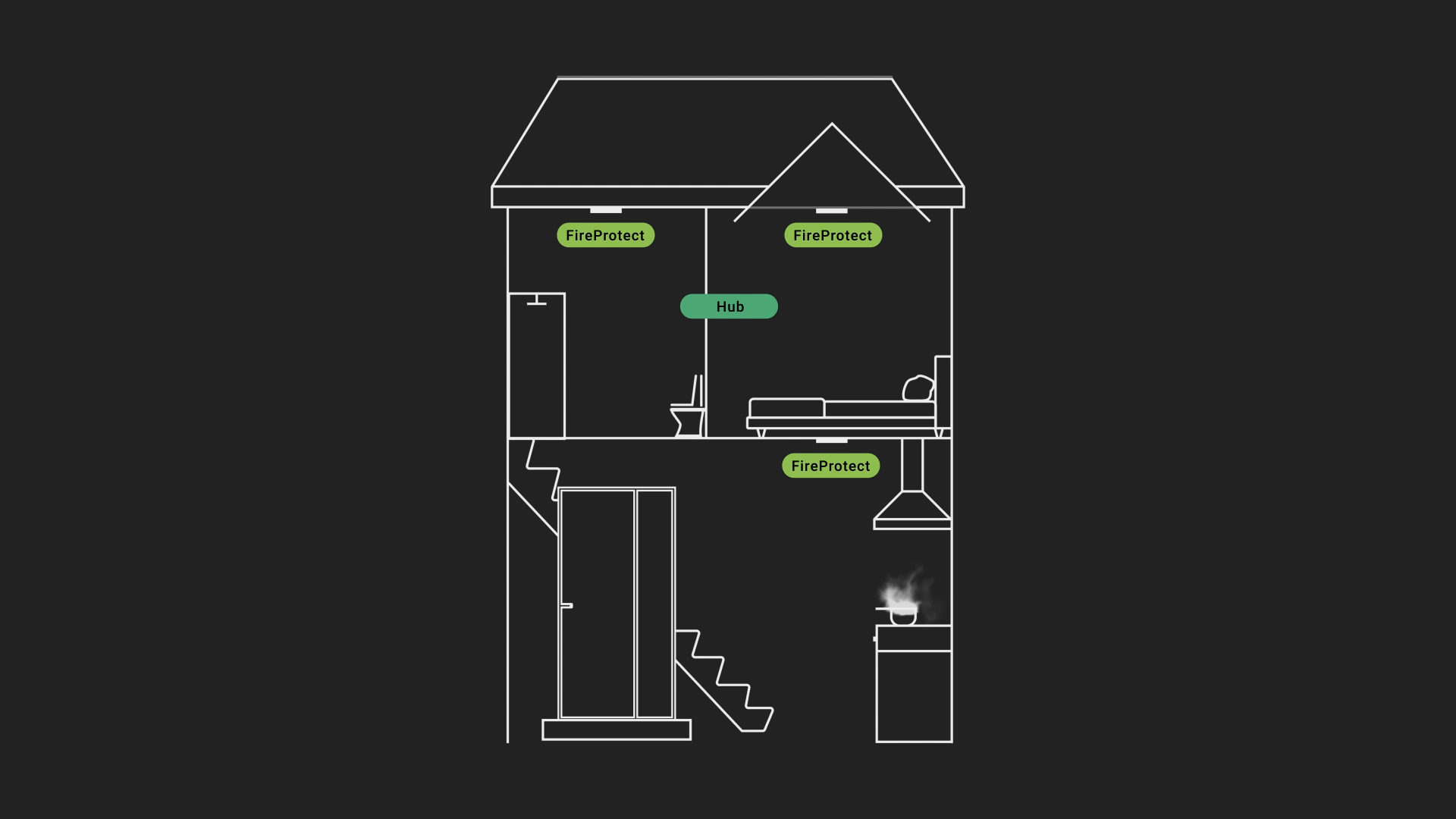

Alle Ajax Brandmelder für Wohnbereiche am Objekt schalten gleichzeitig die eingebauten Sirenen ein, wenn mindestens einer der Melder einen Alarm meldet. Je nach Meldertyp und Firmware-Version kann er eine oder zwei Verbindungen unterstützen: primär (über die Ajax Hub-Zentrale) und Ersatzverbindung (Melder zu Melder).

Die Melder FireProtect 2 mit der Firmware-Version 5.59.2.ХХ oder höher unterstützen beide Verbindungen, die parallel arbeiten, wenn die Hub-Zentrale verwendet wird. Im Alarmfall aktiviert die Hub-Zentrale die primäre Verbindung. Die integrierten Sirenen aller Brandmelder beginnen innerhalb von 20 Sekunden synchron einen Brand zu signalisieren. Alle Informationen stehen sofort in den Ajax Apps zur Verfügung: Standort des auslösenden Melders, Art des Feueralarms und die genaue Uhrzeit. In der Zwischenzeit aktiviert der auslösende Melder die Ersatzverbindung. Selbst wenn die Verbindung zur Hub-Zentrale unterbrochen wird, dauert es nur eine Minute, bis sich der Alarm zwischen den vernetzten Meldern ausbreitet. Die Ersatzverbindung kann auch ohne Hub-Zentrale nur mit Brandmeldern konfiguriert werden.

Andere Ajax Brandmelder für Wohnbereiche unterstützen nur die primäre Verbindung. Die Sirenen der batteriebetriebenen Melder FireProtect 2 werden innerhalb von 20 Sekunden nach Detektion des Alarms aktiviert. Die Sirenen von FireProtect Jeweller und FireProtect Plus Jeweller werden während des in den Einstellungen Jeweller oder Jeweller/Fibra festgelegten Ping-Intervalls des Melders aktiviert (jedoch nicht später als 60 Sekunden danach).

Nach den europäischen Brandschutznormen müssen im Alarmfall die Sirenen aller im geschützten Bereich installierten Brandmelder in weniger als einer Minute aktiviert werden. Außerdem muss die Lautstärke des Alarms in 3 m Entfernung von der Schallquelle mindestens 85 dB betragen. Diese Lautstärke reicht aus, um im Brandfall eine schlafende Person zu wecken.

Die FireProtect 2 Melder haben unterschiedliche Signaltöne und LED-Anzeigen für verschiedene Alarmarten, um dem Benutzer die Unterscheidung zu erleichtern. Bei einem vernetzten Alarm signalisieren alle FireProtect 2 Melder die Alarmart, die vom zuerst ausgelösten Melder erkannt wurde. FireProtect Jeweller und FireProtect Plus Jeweller signalisieren unterschiedliche Alarmarten mit dem gleichen Ton.

Primäre Verbindung

Funktionsweise

  1. Einer der Ajax Brandmelder registriert einen Alarm im Objekt.

  2. Das System aktiviert die Vernetzter Feueralarm Verzögerung, wenn diese Funktion eingestellt ist.

  3. Nach Ablauf der Verzögerungszeit ertönt die eingebaute Sirene des Melders, der die Bedrohung erkannt hat. Benutzer erhalten entsprechende Benachrichtigungen, wenn diese konfiguriert sind. Die Notruf- und Serviceleitstelle (NSL) des Sicherheitsdienstes erhält eine Alarmmeldung.

  4. Die am Objekt installierten Ajax Sirenen werden aktiviert, wenn diese Funktion in den Einstellungen des ausgelösten Melders eingeschaltet ist.

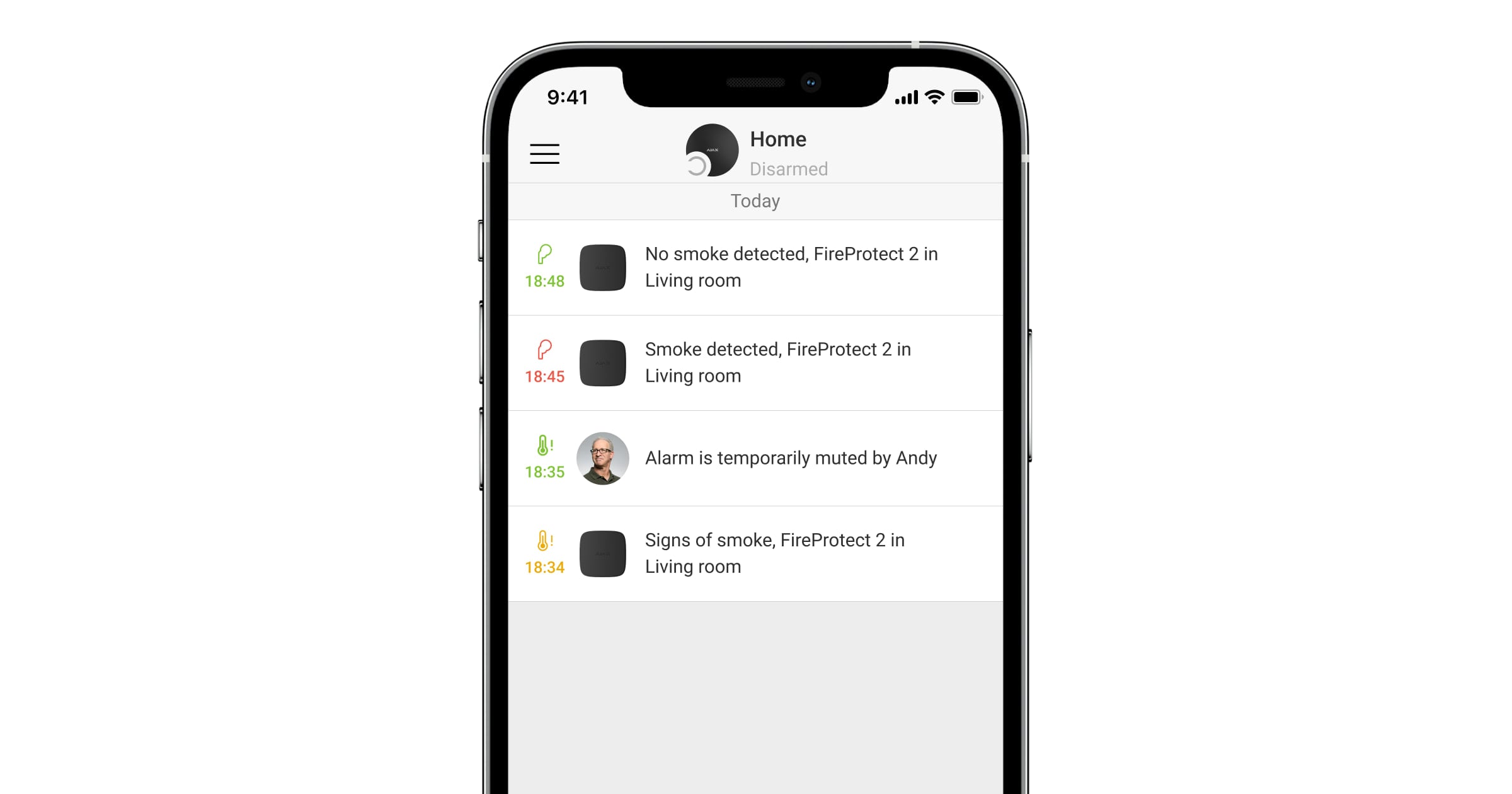

ajax fireprotect plus alarm

Wenn das System nur über FireProtect Jeweller und FireProtect Plus Jeweller verfügt, wird zusätzlich ein Timer für die Alarmbestätigung gestartet. Dazu muss in den Hub-Einstellungen die Option Rauchalarm Doppelprüfung aktiviert sein. Die NSL des Sicherheitsdienstes und die Benutzer erhalten ein Alarmbestätigungsereignis. Der Alarm der vernetzten Brandmelder wird nur in einem dieser Fälle aktiviert:

  • Die unter Vernetzter Feueralarm Verzögerung eingestellte Zeit ist abgelaufen und der Melder, der den Alarm gesendet hat, erkennt weiterhin eine Bedrohung.

  • Während der unter Vernetzter Feueralarm Verzögerung eingestellten Zeit registriert der erste ausgelöste Melder einen anderen Alarmtyp. Zum Beispiel wird ein Temperaturalarm registriert, nachdem Rauch detektiert wurde.

  • Während der unter Vernetzter Feueralarm Verzögerung eingestellten Zeit erkennt ein anderer Melder im System einen Brand.

Konfiguration

  1. Öffnen Sie die Ajax app.

  2. Wählen Sie den gewünschten Space aus.

  3. Gehen Sie zur Registerkarte Geräte HubFilled-M.

  4. Wählen Sie die Hub-Zentrale aus der Geräteliste aus.

  5. Gehen Sie zu den Einstellungen der Hub-Zentrale, indem Sie auf Settings-M klicken.

  6. Rufen Sie das Menü Service auf.

  7. Rufen Sie das Menü Brandmelder-Einstellungen auf.

  8. Aktivieren Sie Alarm vernetzter Brandmelder.

  9. Konfigurieren Sie bei Bedarf die Option Vernetzter Feueralarm Verzögerung. Sie ermöglicht es, die Weiterleitung des vernetzten Feueralarms um eine bestimmte Zeit zu verzögern. Die Verzögerung kann zwischen 0 und 5 Minuten in Schritten von 1 Minute eingestellt werden.

  10. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

Ersatzverbindung

Funktionsweise

Die Funktion der Ersatzverbindung ist für Hub-Zentralen mit OS Malevich 2.19 und höher ¹ sowie für die Melder FireProtect 2 mit der Firmware-Version 5.59.2.XX oder höher verfügbar.

¹ Hub (4G) Jeweller benötigt OS Malevich 2.28 oder höher, um die Ersatzverbindung zu unterstützen.

Konfigurieren Sie die Ersatzverbindung, um sicherzustellen, dass Ihr System die Normen EN 14604, EN 50291, BS 5446-2 und AS3786:2014 erfüllt.

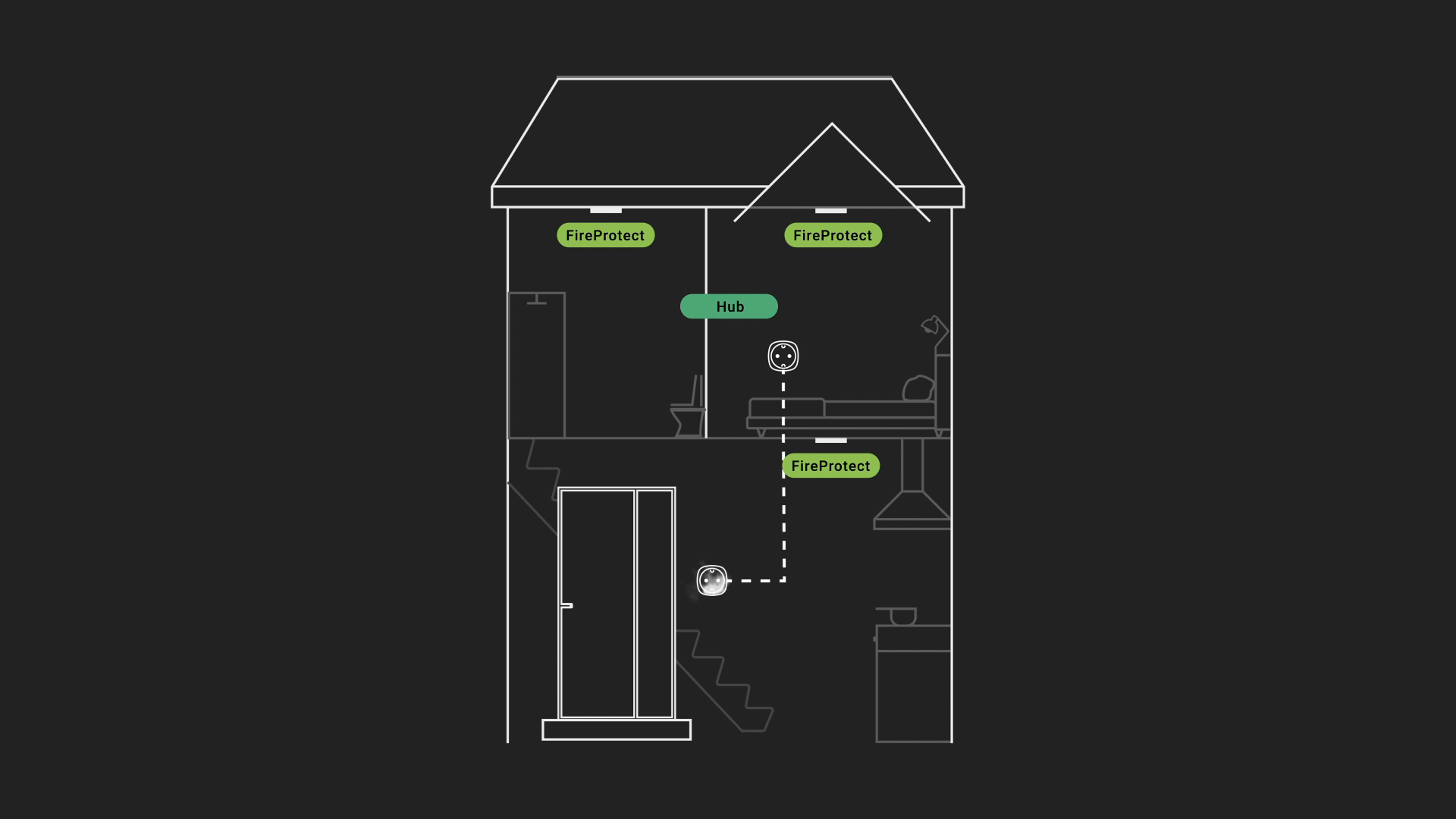

Die Ersatzverbindung kann für Brandmelder konfiguriert werden, die an die Hub-Zentrale angeschlossen sind oder ohne Hub-Zentrale betrieben werden. Ein Melder löst den Alarm aus und leitet ihn innerhalb einer Minute an die anderen Melder weiter, auch wenn die Verbindung zur Hub-Zentrale unterbrochen ist. Die Ersatzverbindung arbeitet parallel zur Primärverbindung, wenn Melder an die Hub-Zentrale angeschlossen sind.

Bei einem Alarm in einem Meldernetzwerk ohne Hub-Zentrale werden die Benutzer in den Ajax Apps nicht benachrichtigt. Die Brandwarnung erfolgt durch akustische und optische Signalgeber. Wird die Ersatzverbindung in einem System mit Hub-Zentrale aktiviert, die die Verbindung zu den Meldern verloren hat, erhalten die Benutzer die entsprechenden Benachrichtigungen in den Apps, sobald die Hub-Zentrale wieder online ist.

Melder ohne Hub-Zentrale vernetzen

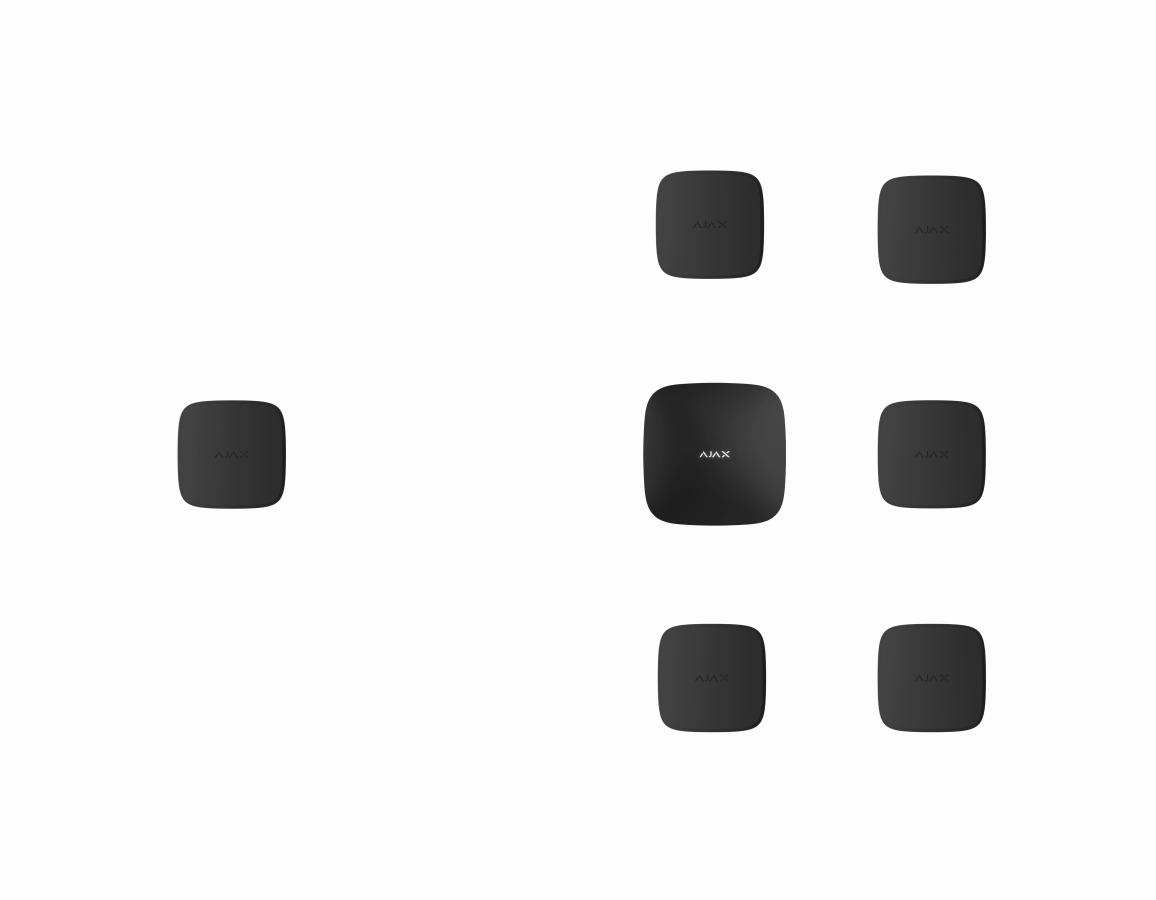

  1. Schalten Sie den Melder in den Verbindungsmodus. Dazu die Ein/Aus-Taste am Melder dreimal kurz drücken. Innerhalb von 10 Sekunden bestimmt der Melder seine Rolle im Netzwerk, ob er ein Master (Controller) oder ein Slave (Peripheriegerät) ist. Die Anzeige des Melders unterscheidet sich je nach gewählter Rolle.

  2. Wiederholen Sie Schritt 1, um die restlichen Brandmelder dem Netzwerk hinzuzufügen. Befindet sich der Melder in einem anderen Netzwerk, das ohne Hub-Zentrale betrieben wird, wird er dem neuen Netzwerk hinzugefügt.

  3. Drücken Sie die Ein/Aus-Taste des Melders dreimal, um den Verbindungsmodus zu deaktivieren.Ein neuer Melder kann jederzeit zu einem bestehenden Netzwerk hinzugefügt werden. Wählen Sie dazu einen Melder aus dem Netzwerk aus und wiederholen Sie die Schritte 1 bis 3.

  4. Testen Sie den Abdeckungsbereich des erstellten Netzwerkes, um festzustellen, ob alle Melder auf den Alarm reagieren. Wählen Sie dazu einen beliebigen Melder im Netzwerk aus und drücken Sie die Test/Stumm-Taste. Der Melder führt zunächst einen Selbsttest durch und testet dann das erstellte Netz. Die Melder im Netzwerk sollten die Signaltöne und die LED-Anzeige des auslösenden Melders wiederholen und in den normalen Betriebsmodus zurückkehren.

Melder aus dem Netzwerk entfernen

Um die Einstellungen eines beliebigen Melders zurückzusetzen und ihn aus dem Netzwerk zu entfernen, halten Sie die Ein/Aus- und Test/Stumm-Tasten 10 Sekunden lang gedrückt.

Melder mit der Hub-Zentrale verbinden

  1. Öffnen Sie die Ajax App und wählen Sie den gewünschten Space aus.

  2. Gehen Sie zur Registerkarte Geräte HubFilled-M.

  3. Wählen Sie die Hub-Zentrale aus der Geräteliste aus.

  4. Gehen Sie zu den Einstellungen der Hub-Zentrale, indem Sie auf Settings-M klicken.

  5. Rufen Sie das Menü Service auf.

  6. Rufen Sie das Menü Brandmelder-Einstellungen auf.

  7. Aktivieren Sie Alarm vernetzter Brandmelder.

  8. Konfigurieren Sie bei Bedarf die Option Vernetzter Feueralarm Verzögerung. Sie ermöglicht es, die Weiterleitung des vernetzten Feueralarms um eine bestimmte Zeit zu verzögern. Die Verzögerung kann zwischen 0 und 5 Minuten in Schritten von 1 Minute eingestellt werden.

  9. Die Ersatzverbindung kann nicht aktiviert werden, wenn bereits 50 Brandmelder im System vorhanden sind. Entfernen Sie dazu die nicht benötigten Melder von der Hub-Zentrale.

  10. Führen Sie einen Abdeckungsbereichstest durch, um zu überprüfen, ob alle Melder auf den Alarm reagieren, auch wenn keine Verbindung zur Hub-Zentrale besteht. Wählen Sie den zu auslösenden Melder aus der Liste aus und klicken Sie auf Start. Wenn einige Brandmelder während des Tests nicht reagiert haben, werden die Namen dieser Melder auf dem Bildschirm angezeigt und der Test kann wiederholt werden.

Nachdem Sie die Ersatzverbindung konfiguriert haben, können Sie nicht mehr als 50 Brandmelder zur Hub-Zentrale hinzufügen, bis Sie die Ersatzverbindung in den Einstellungen der Hub-Zentrale deaktivieren.

Vernetzten Feueralarm stummschalten

Sie können die Brandmelder, die über die Primär- und Ersatzverbindung ausgelöst werden und der Hub-Zentrale hinzugefügt wurden, auf verschiedene Arten stummschalten:

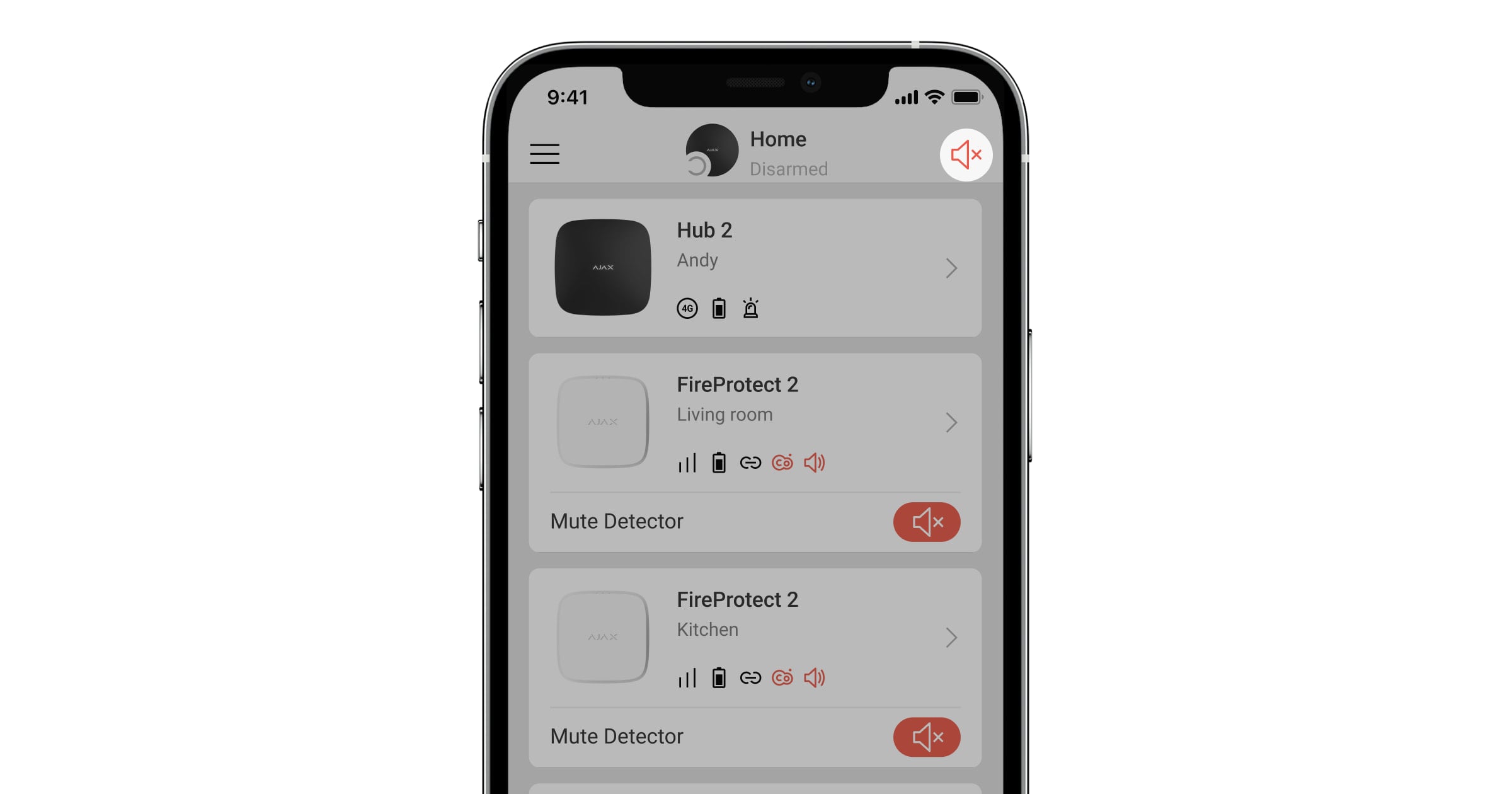

  • In den Ajax Apps.

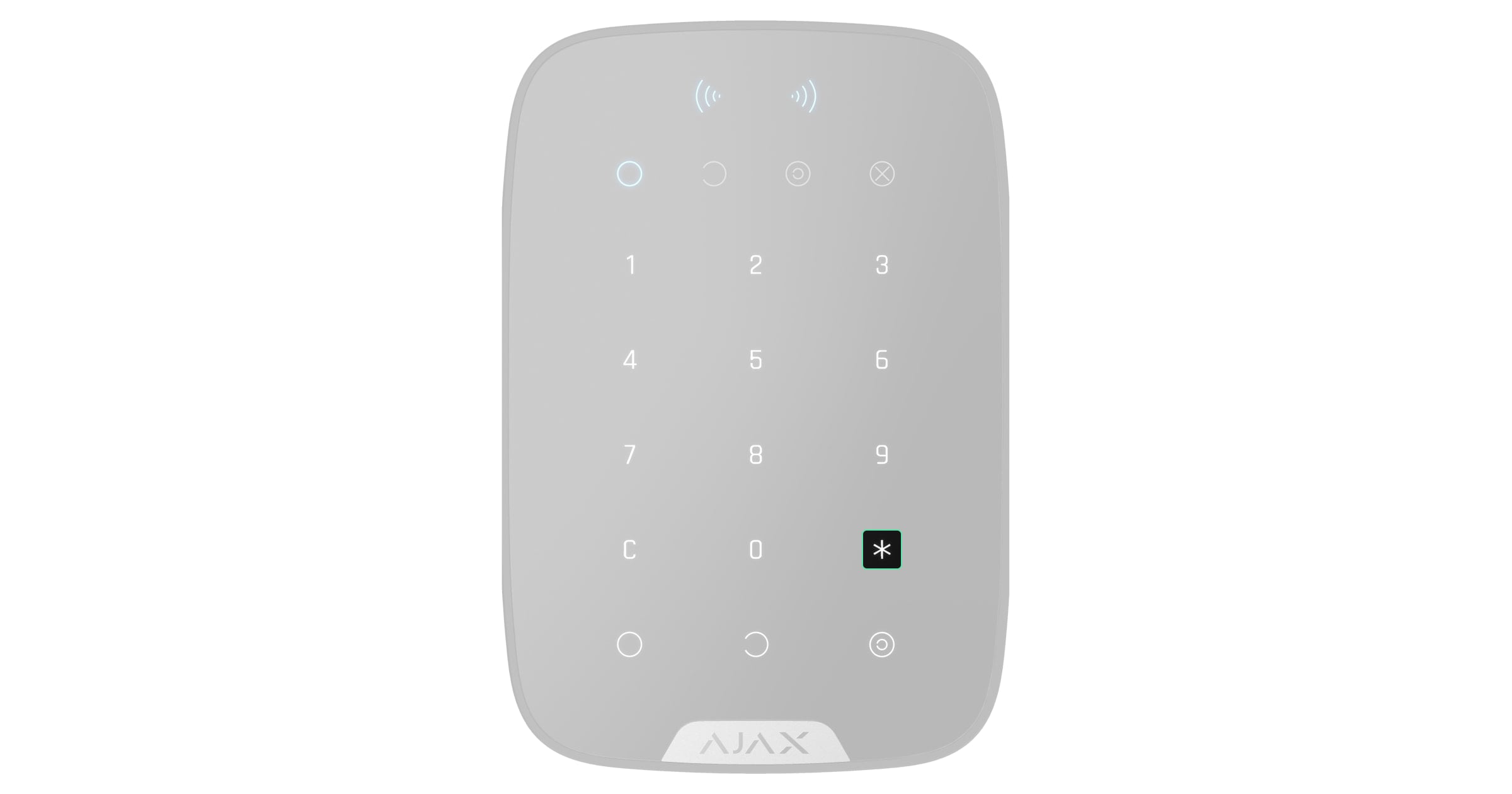

  • Durch Drücken der Funktionstaste des Ajax Bedienteils, wenn die Taste für die Stummschaltung von vernetzten Brandmeldern konfiguriert ist.

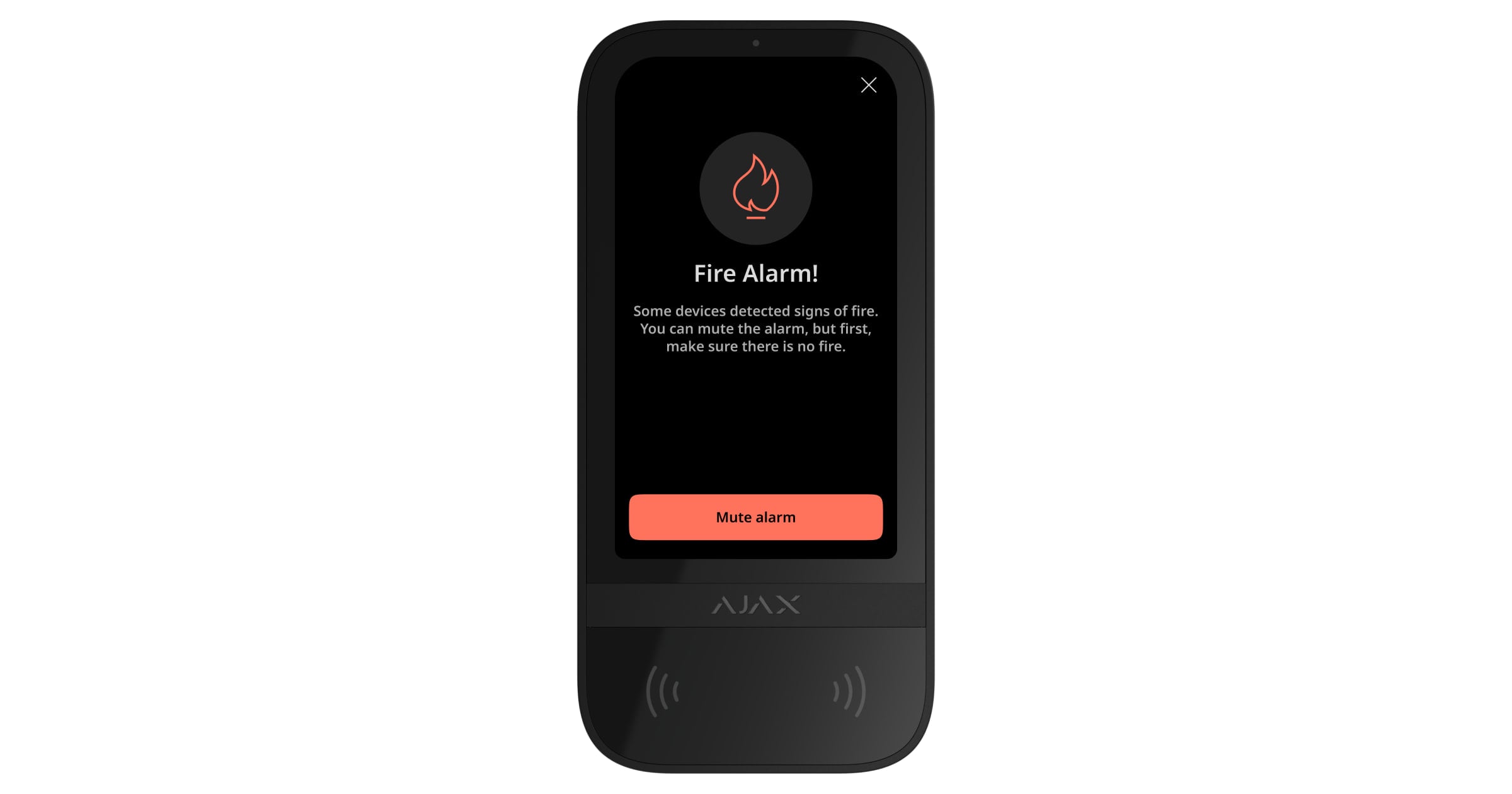

  • Durch Drücken der Stummschalttaste auf dem Bildschirm des KeyPad TouchScreen Jeweller oder des Superior KeyPad TouchScreen Fibra, wenn die Funktion Feueralarm stummschalten aktiviert ist.

  • Durch Betätigung von Button Jeweller, wenn das Gerät so konfiguriert ist, dass es den Alarm vernetzter Brandmelder stummschaltet.

  • Durch Drücken der Test/Stumm-Taste an dem Melder, der den Alarm ausgelöst hat.

  • Durch Beseitigung der Ursache des Feueralarms. In diesem Fall wird der Alarm automatisch stummgeschaltet.

Ausgelöste Melder, die ohne Hub-Zentrale vernetzt sind, können wie folgt stummgeschaltet werden:

  • Durch Drücken der Test/Stumm-Taste des ersten ausgelösten Melders. Dieser Melder unterscheidet sich von den anderen durch seine LED-Anzeige: Die rote LED leuchtet permanent, während die LEDs der anderen Melder aus sind. Nach der Stummschaltung blinkt die rote LED des auslösenden Melders alle 4 Sekunden.

  • Durch Beseitigung der Ursache des Feueralarms. In diesem Fall wird der Alarm automatisch stummgeschaltet.

Der über die Primär- und Ersatzverbindung übertragene Alarm kann für 10 Minuten stummgeschaltet werden ². Er kann jedoch während dieser Zeit wieder aktiviert werden, wenn:

  • Der auslösende Melder einen anderen Alarmtyp (z. B. einen Temperaturalarm) registriert.

  • Ein anderer Brandmelder im Objekt den Alarm registriert.

² 5 Minuten für die Melder, die nach UL/ULC-Normen zertifiziert sind.
