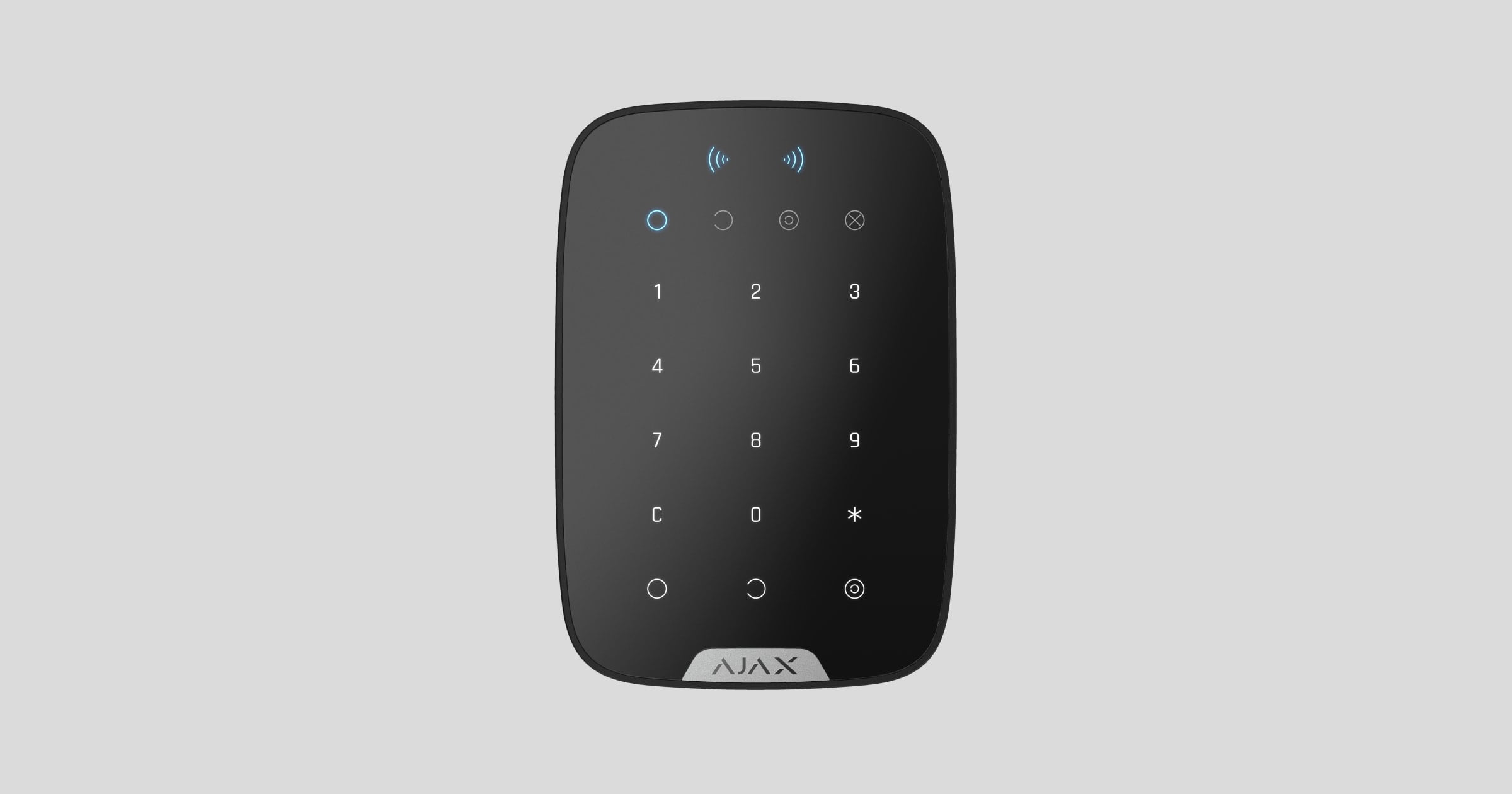

Superior KeyPad Plus Jeweller Benutzerhandbuch

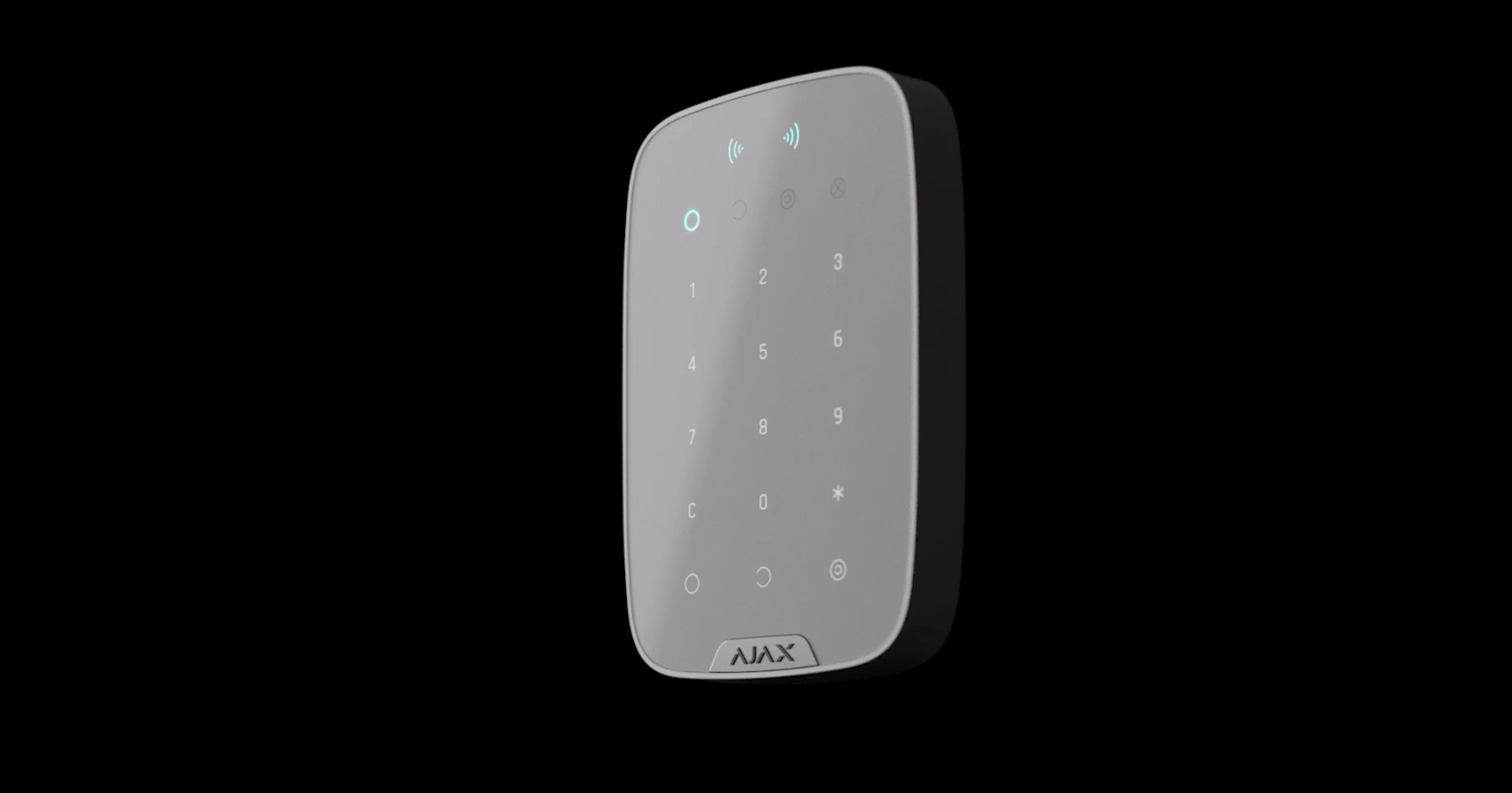

Superior KeyPad Plus Jeweller ist ein kabelloses Touch-Bedienteil. Es ermöglicht die Steuerung des Ajax-Systems mit verschlüsselten kontaktlosen Karten und Schlüsselanhängern. Das Bedienteil unterstützt die Funktion „stiller Alarm“, die durch Eingabe des Bedrohungscodes aktiviert wird. Die LED zeigt den aktuellen Sicherheitsmodus an.

Superior KeyPad Plus Jeweller arbeitet als Teil eines Ajax-Systems und verbindet sich über das geschützte Jeweller Protokoll mit der Hub-Zentrale. Die Kommunikationsreichweite im freien Raum beträgt bis zu 1 700 m. Superior KeyPad Plus Jeweller arbeitet bis zu 4,5 Jahre mit den vorinstallierten Batterien. Das Gerät ist nur für den Einsatz in Innenräumen geeignet.

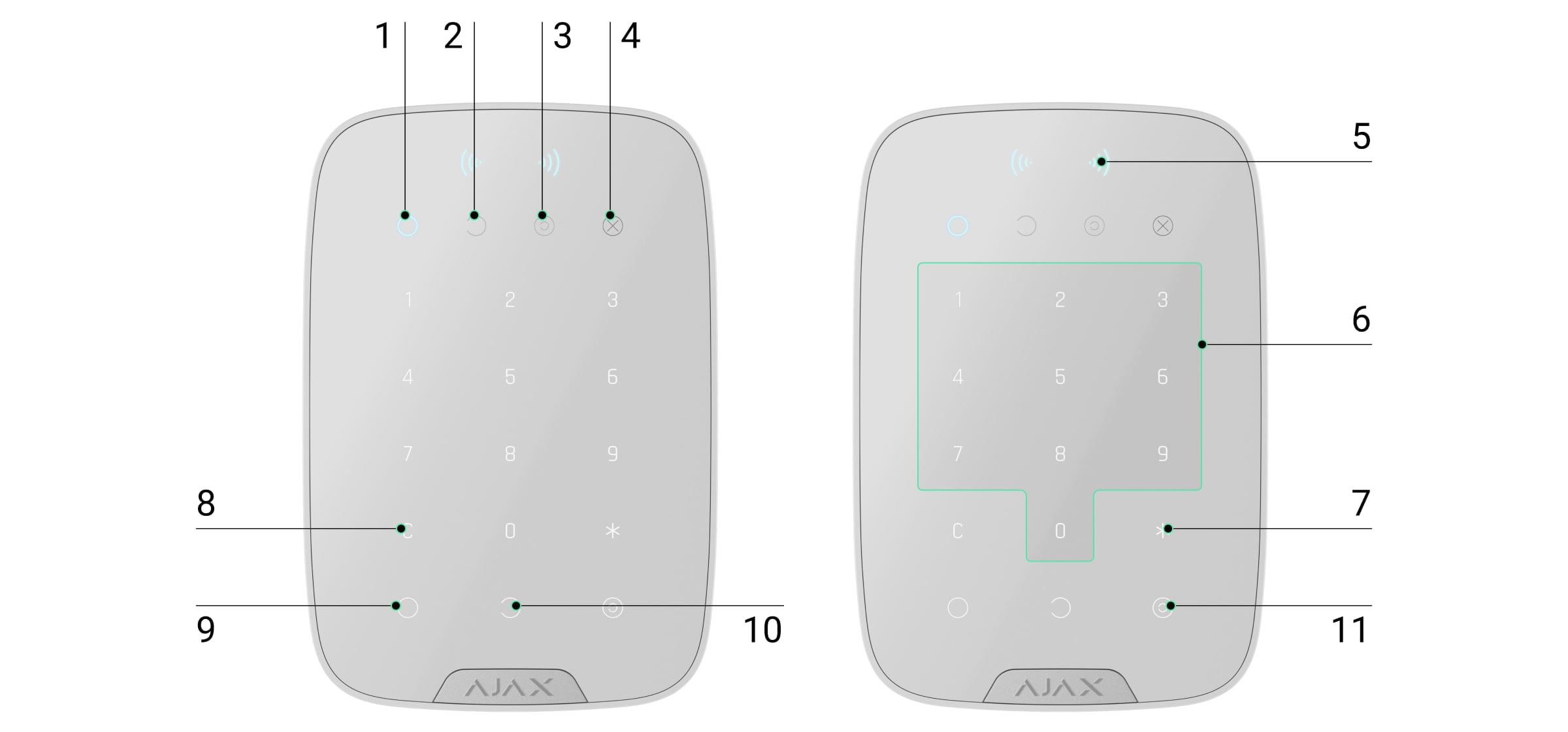

Funktionselemente

1. LED-Anzeige Scharf.

2. LED-Anzeige Unscharf.

3. LED-Anzeige Nachtmodus.

4. LED-Anzeige Störung.

5. Karten-/Anhängerleser.

6. Ziffernblock.

7. Teste Funktion.

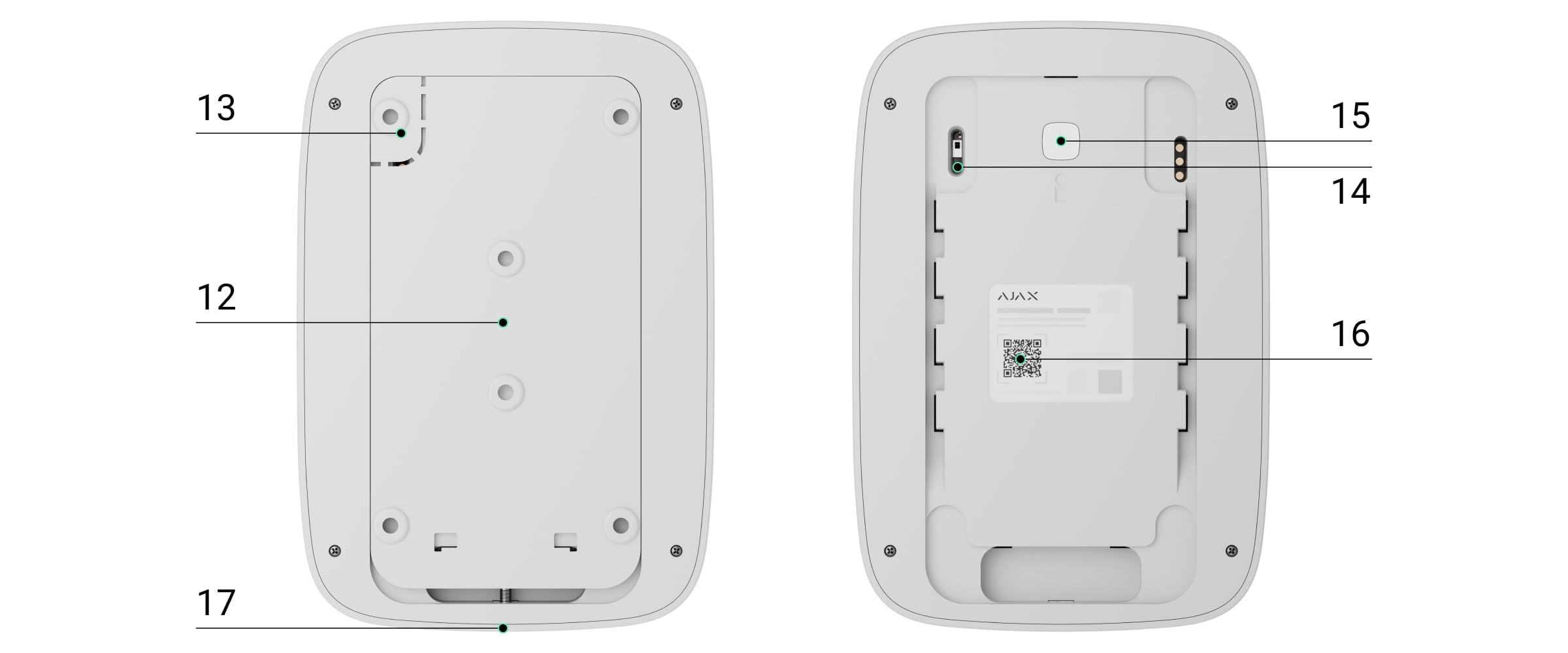

8. Taste Zurücksetzen.

9. Taste Scharfschalten .

10. Taste Unscharfschalten .

11. Taste Nachtmodus .

12. SmartBracket Montageplatte (zum Entfernen nach unten schieben).

13. Das perforierte Teil wird benötigt, um den Sabotagekontakt zu betätigen, falls versucht wird, das Gerät zu demontieren.

14. Sabotagekontakt.

15. Ein/Aus-Taste.

16. QR-Code.

17. Befestigungsschraube.

Kompatible Hub-Zentralen und Funk-Repeater

Für den Betrieb des Geräts ist eine Ajax Hub-Zentrale mit der Firmware OS Malevich 2.16 oder höher erforderlich.

Gerätekompatibilität prüfen

Funktionsweise

Superior KeyPad Plus Jeweller schaltet das Sicherheitssystem des gesamten Objekts oder einzelner Gruppen scharf und unscharf und ermöglicht die Aktivierung des Nachtmodus. Die Sicherheitsmodi können mit Superior KeyPad Plus Jeweller wie folgt gesteuert werden:

1. Mit Codes. Das Bedienteil unterstützt allgemeine und persönliche Codes sowie die Scharfschaltung ohne Codeeingabe.

2. Mit Karten oder Schlüsselanhängern. Sie können dem System Tag-Schlüsselanhänger und Pass-Karten hinzufügen.

Superior KeyPad Plus Jeweller unterstützt die folgenden Codetypen:

• Bedienteil-Code ist ein allgemeiner Code für das Bedienteil. Wenn er verwendet wird, werden alle Ereignisse im Namen des Bedienteils an die Ajax Apps gesendet.

• Benutzercode ist ein persönlicher Code für Benutzer, die zur Hub-Zentrale hinzugefügt wurden. Wenn er verwendet wird, werden alle Ereignisse im Namen des Benutzers an die Ajax Apps gesendet.

• Bedienteil-Zugangscode ist ein Code, der für eine Person eingerichtet wird, die nicht im System registriert ist. Wenn er verwendet wird, werden Ereignisse im Namen der Person, der dieser Code zugewiesen ist, an die Ajax Apps gesendet.

• Der Einsatzteam-Code ist ein Zugangscode für das Einsatzteam, der nach einem Alarm aktiviert wird und für einen bestimmten Zeitraum gültig ist. Wenn der Code aktiviert und verwendet wird, werden Ereignisse an die Ajax App mit einem mit dem Code verknüpften Titel gesendet.

Bevor Sie einen Code eingeben oder Tag/Pass verwenden, müssen Sie Superior KeyPad Plus Jeweller aktivieren, indem Sie mit einer Hand von oben nach unten über das Touchpanel streichen. Die Tastenbeleuchtung wird aktiviert und ein akustisches Signal ertönt.

Superior KeyPad Plus Jeweller verfügt über LED-Anzeigen, die den aktuellen Sicherheitsmodus und eventuelle Fehlfunktionen des Bedienteils anzeigen. Der Sicherheitsstatus wird nur angezeigt, wenn das Bedienteil aktiv ist (die Hintergrundbeleuchtung des Geräts eingeschaltet ist).

Superior KeyPad Plus Jeweller kann dank seiner Hintergrundbeleuchtung ohne externe Beleuchtung verwendet werden. Beim Drücken der Tasten ertönt ein akustisches Signal. Die Helligkeit der Hintergrundbeleuchtung und die Lautstärke des Tons können in den Einstellungen angepasst werden. Wenn das Bedienteil 4 Sekunden lang nicht berührt wird, reduziert Superior KeyPad Plus Jeweller die Helligkeit der Hintergrundbeleuchtung. Nach 8 Sekunden Inaktivität wechselt es in den Energiesparmodus und schaltet das Display aus.

Funktionstaste

Superior KeyPad Plus Jeweller verfügt über eine Funktionstaste, die in einem von drei Modi arbeitet:

• Aus – die Funktionstaste ist deaktiviert und es geschieht nichts, wenn der Benutzer diese Taste drückt.

• Alarm – beim Drücken der Funktionstaste sendet das System einen Alarm an die Überwachungszentrale des Sicherheitsdienstes und an alle Benutzer.

• Vernetzten Feueralarm stummschalten – nach Drücken der Funktionstaste schaltet das System ausgelöste Ajax Brandmelder stumm. Nur verfügbar, wenn Alarm vernetzter Brandmelder aktiviert ist (Hub-Zentrale → Einstellungen → Service → Brandmelder-Einstellungen).

Mehr erfahren

Bedrohungscode

Superior KeyPad Plus Jeweller unterstützt den Bedrohungscode. Dieser simuliert die Deaktivierung des Alarmsystems. In diesem Fall verraten weder die Ajax Anwendung noch die im Objekt installierten Sirenen Ihre Aktionen. Der Sicherheitsdienst und andere Benutzer der Alarmanlage werden dennoch über den Vorfall informiert.

Mehr erfahren

Automatische Sperre bei unbefugtem Zugriff

Wenn innerhalb von 1 Minute dreimal ein falscher Code eingegeben wird, wird das Bedienteil für die in den Einstellungen festgelegte Zeit gesperrt. Während dieser Zeit ignoriert die Hub-Zentrale alle Code-Eingaben und informiert gleichzeitig die Benutzer des Sicherheitssystems über den Versuch, den Code zu erraten.

Ein Benutzer oder ein PRO-Benutzer mit Administratorrechten kann das Bedienteil über die App entsperren. Darüber hinaus wird die Sperre nach Ablauf der in den Einstellungen festgelegten Sperrzeit automatisch aufgehoben.

Funktion zur Stummschaltung von Alarmen vernetzter Brandmelder

Superior KeyPad Plus Jeweller kann vernetzte Brandmelder durch Drücken der Funktionstaste stumm schalten (wenn die erforderliche Einstellung aktiviert ist). Die Reaktion des Systems auf das Drücken der Taste hängt von den Einstellungen und dem Zustand des Systems ab:

• Der Alarm der vernetzten Brandmelder hat sich bereits ausgebreitet – beim ersten Tastendruck werden alle Sirenen aller Brandmelder außer denen, die den Alarm registriert haben, stummgeschaltet. Die übrigen Melder können durch erneutes Drücken der Taste stummgeschaltet werden.

• Die Auslöseverzögerung für vernetzte Brandmelder läuft – durch Drücken der Funktionstaste wird die Sirene der ausgelösten Brandmelder stummgeschaltet.

Beachten Sie, dass diese Option nur verfügbar ist, wenn der Vernetzte akustische Alarm aktiviert ist.

Mehr erfahren

Zweistufige Scharfschaltung

Superior KeyPad Plus Jeweller kann für die zweistufige Scharfschaltung verwendet werden, jedoch nicht als Gerät der zweiten Stufe. Die zweistufige Scharfschaltung mit Tag oder Pass ist ähnlich wie die Verwendung eines persönlichen oder allgemeinen Codes am Bedienteil.

Mehr erfahren

Übermittlung von Ereignissen an die Leitstelle

Das Ajax System kann Alarme über SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und andere Protokolle an die Überwachungs-App PRO Desktop sowie an eine Notruf- und Serviceleitstelle (NSL) übertragen.

Superior KeyPad Plus Jeweller kann folgende Ereignisse übertragen:

1. Eingabe des Bedrohungscodes.

2. Drücken der Paniktaste (wenn sich die Funktionstaste im Paniktaste-Modus befindet).

3. Sperrung des Bedienteils nach einem Versuch, den Code zu erraten.

4. Alarm/Wiederherstellung des Sabotagekontakts.

5. Verlust/Wiederherstellung der Verbindung zwischen Superior KeyPad Plus Jeweller und der Hub-Zentrale.

6. Vorübergehende Aktivierung/Deaktivierung von Superior KeyPad Plus Jeweller.

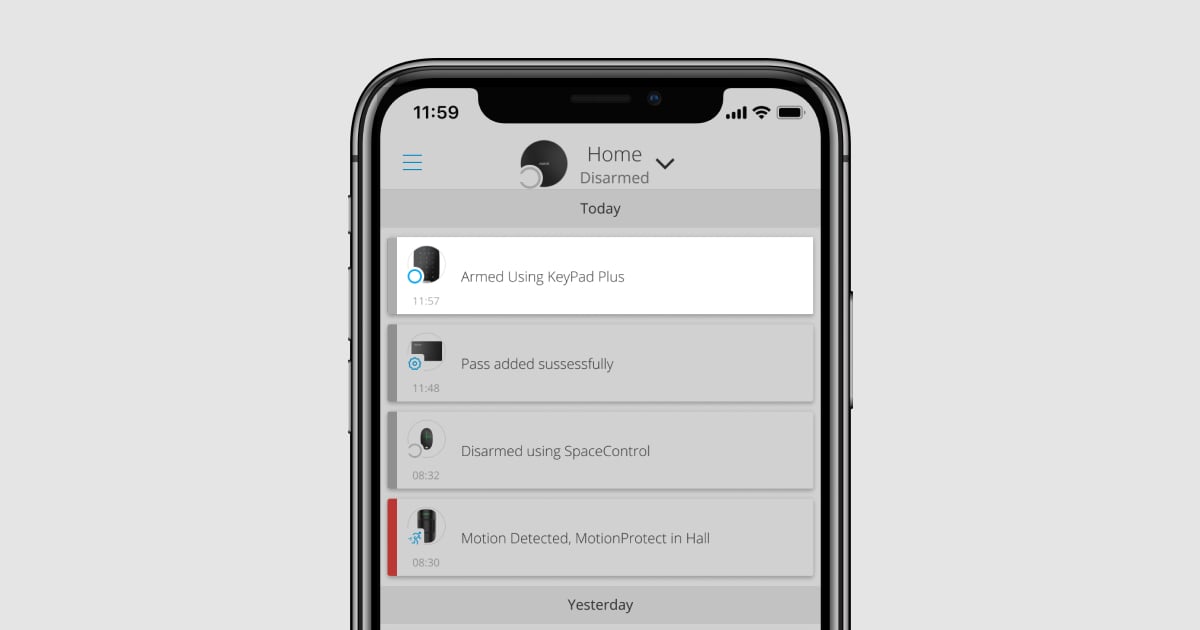

Sobald ein Alarm eingeht, weiß der Betreiber der Sicherheitsleitstelle, was passiert ist und wo das Einsatzteam benötigt wird. Die Adressierbarkeit jedes Ajax Geräts ermöglicht es, nicht nur Ereignisse, sondern auch den Gerätetyp, den zugewiesenen Namen und den Raum an PRO Desktop oder die NSL zu senden. Die Liste der übertragenen Parameter kann je nach NSL-Typ und gewähltem Kommunikationsprotokoll variieren.

Hinzufügen zum System

Um Superior KeyPad Plus Jeweller mit der Hub-Zentrale zu verbinden, muss sich das Gerät am selben Objekt wie das System befinden (innerhalb der Funkreichweite der Hub-Zentrale). Damit das Gerät über den Funk-Repeater ReX oder ReX 2 betrieben werden kann, muss das Gerät zuerst der Hub-Zentrale hinzugefügt und dann in den Einstellungen des Funk-Repeaters mit ReX oder ReX 2 verbunden werden.

Bevor Sie ein Gerät hinzufügen

1. Installieren Sie die Ajax PRO App.

2. Melden Sie sich bei einem PRO-Konto an oder erstellen Sie ein neues Konto.

3. Wählen Sie einen Space aus oder erstellen Sie einen neuen.

   Was ist ein Space

   So erstellen Sie einen Space

   Die Space-Funktion ist für Anwendungen ab diesen Versionen verfügbar:

   • Ajax Security System 3.0 für iOS;

   • Ajax Security System 3.0 für Android;

   • Ajax PRO: Tool for Engineers 2.0 für iOS;

   • Ajax PRO: Tool for Engineers 2.0 für Android;

   • Ajax PRO Desktop 4.0 für macOS;

   • Ajax PRO Desktop 4.0 für Windows.

4. Fügen Sie mindestens einen virtuellen Raum hinzu.

5. Fügen Sie zur App eine kompatible Hub-Zentrale hinzu. Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet ist und über Ethernet, WLAN und/oder Mobilfunk mit dem Internet verbunden ist.

6. Vergewissern Sie sich, dass der Space unscharf ist und die Hub-Zentrale keine Updates durchführt, indem Sie ihren Status in der Ajax App überprüfen.

Verbindung mit der Hub-Zentrale

1. Öffnen Sie die Ajax PRO App. Wählen Sie die Hub-Zentrale aus, zu der Sie das Gerät hinzufügen möchten.

2. Gehen Sie zur Registerkarte Geräte und klicken Sie auf Gerät hinzufügen.

3. Geben Sie dem Bedienteil einen Namen, scannen oder geben Sie den QR-Code ein (befindet sich hinter dem SmartBracket und auf der Verpackung) und wählen Sie einen Raum und eine Gruppe aus (wenn der Gruppenmodus aktiviert ist).

4. Klicken Sie auf Hinzufügen; ein Countdown beginnt.

5. Schalten Sie das Bedienteil ein, indem Sie die Ein/Aus-Taste 3 Sekunden lang gedrückt halten. Sobald die Verbindung hergestellt ist, erscheint Superior KeyPad Plus Jeweller in der Geräteliste der Hub-Zentrale in der App. Wenn die Verbindung fehlschlägt, versuchen Sie es nach 10 Sekunden erneut.

Superior KeyPad Plus Jeweller schaltet sich 6 Sekunden nach dem Einschalten automatisch aus, wenn es keine Verbindung zur Hub-Zentrale herstellen kann. Es ist nicht notwendig, das Gerät auszuschalten, um die Verbindung erneut zu versuchen.

Wie oft der Gerätestatus in der Liste aktualisiert wird, hängt von den Jeweller-Einstellungen ab. Der Standardwert ist 36 Sekunden.

Symbole

Die Symbole zeigen einige Zustände des Superior KeyPad Plus Jeweller an. Um sie aufzurufen:

1. Loggen Sie sich in die Ajax App ein.

2. Wählen Sie die Hub-Zentrale aus.

3. Gehen Sie zur Registerkarte Geräte .

Zustände

Die Zustände enthalten Informationen über das Gerät und seine Betriebsparameter. Die Zustände des Superior KeyPad Plus Jeweller sind in der Ajax App verfügbar:

1. Öffnen Sie die Registerkarte Geräte .

2. Wählen Sie Superior KeyPad Plus Jeweller aus der Liste.

Einstellungen

So ändern Sie die Einstellungen des Superior KeyPad Plus Jeweller in den Ajax Apps:

1. Öffnen Sie die Registerkarte Geräte .

2. Wählen Sie Superior KeyPad Plus Jeweller aus der Liste.

3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken.

4. Nehmen Sie die gewünschten Einstellungen vor.

5. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Einstellung der Codes

Mit dem Ajax-System können Sie einen Bedienteil-Code und persönliche Codes für Benutzer einrichten, die der Hub-Zentrale hinzugefügt wurden. Dies ist z. B. nützlich, um einer Reinigungsfirma Zugang zur Sicherheitssteuerung zu geben.

Bedienteil-Zugangscodes

Um einen Bedienteil-Zugangscode in den Apps zu erstellen:

1. Öffnen Sie die Registerkarte Geräte .

2. Wählen Sie das Bedienteil aus, für das Sie einen Zugangscode einrichten möchten.

3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken.

4. Rufen Sie das Menü Bedienteil-Code auf.

5. Stellen Sie den Bedienteil-Code ein. Enthält 4 bis 6 Ziffern.

6. Drücken Sie Fertig, um die Daten zu speichern.

Benutzer-Zugangscode

Bedrohungscode

Hinzufügen von Karten und Schlüsselanhängern

Superior KeyPad Plus Jeweller kann mit Schlüsselanhängern Tag, Karten Pass und Transpondern von Drittanbietern, die die DESFire® Technologie unterstützen, verwendet werden.

Die maximale Anzahl der angeschlossenen Transponder hängt vom Modell der Hub-Zentrale ab. Die angeschlossenen Karten und Schlüsselanhänger haben keinen Einfluss auf die Gesamtzahl der Geräte der Hub-Zentrale.

Das Verfahren zum Hinzufügen von Tag, Pass und Transpondern von Drittanbietern ist identisch. Eine Anleitung zum Hinzufügen finden Sie hier.

Sicherheit mit Codes steuern

Sie können den Nachtmodus und die Sicherheit des gesamten Objekts oder einzelner Gruppen mit dem allgemeinen, persönlichen oder Einsatzteam-Code steuern. Die Eingabe des Codes muss durch Drücken einer der folgenden Tasten bestätigt werden: (Scharfschalten), (Unscharfschalten) und (Nachtmodus aktivieren). Das Bedienteil erlaubt die Verwendung von 4- bis 6-stelligen Codes. Falsche Eingaben werden mit der Taste zurückgesetzt.

Wenn ein persönlicher Code oder ein Zugangscode verwendet wird, wird der Name des Benutzers, der den Sicherheitsmodus geändert hat, im Ereignisprotokoll der Hub-Zentrale und in der Benachrichtigungsliste angezeigt. Wenn ein allgemeiner Code verwendet wird, wird der Name des Bedienteils angezeigt, von dem aus die Änderung des Sicherheitsmodus vorgenommen wurde.

Scharfschaltung mit einem persönlichen Code Der Benutzername wird in den Benachrichtigungen und im Ereignisprotokoll angezeigt.

Scharfschaltung mit einem allgemeinen Code Der Gerätename wird in den Benachrichtigungen und im Ereignisprotokoll angezeigt.

Scharf-/Unscharfschaltung mit Tag oder Pass

1. Aktivieren Sie das Bedienteil, indem Sie mit der Hand darüber streichen. Superior KeyPad Plus Jeweller gibt einen Signalton ab (wenn in den Einstellungen aktiviert) und schaltet die Hintergrundbeleuchtung ein.

   Beachten Sie, dass das Bedienteil automatisch durch Automatische Aktivierung bei Eingangsverzögerung aktiviert werden kann, wenn Eingangsverzögerung eingerichtet ist. Diese Funktion wird von Superior KeyPad Plus Jeweller mit Firmware-Version 5.60.6.3 oder höher und Hub-Zentralen mit OS Malevich 2.18 und höher unterstützt.

2. Halten Sie Tag oder Pass an den Karten-/Anhängerleser des Bedienteils. Er ist mit Wellensymbolen gekennzeichnet.

3. Geben Sie den erforderlichen Code ein, wenn die Funktion Autorisierung mit Code bestätigen aktiviert ist.

4. Drücken Sie die Taste Scharfschalten, Unscharfschalten oder Nachtmodus am Bedienteil.

Anzeige

Superior KeyPad Plus Jeweller kann den aktuellen Sicherheitsmodus, Tastenbetätigungen, Störungen und den Status durch LED-Anzeige und akustische Signale signalisieren. Die Hintergrundbeleuchtung zeigt den aktuellen Sicherheitsmodus an, nachdem das Bedienteil aktiviert wurde. Die Information über den aktuellen Sicherheitsmodus ist auch dann relevant, wenn der Scharfschaltungsmodus durch ein anderes Gerät geändert wird: einen Schlüsselanhänger, ein anderes Bedienteil oder eine App.

Sie können das Bedienteil aktivieren, indem Sie mit der Hand von oben nach unten über das Touchpanel streichen. Bei Aktivierung schaltet sich die Hintergrundbeleuchtung des Bedienteils ein und es ertönt ein Signalton (falls aktiviert).

Akustische Störungsmeldung

Superior KeyPad Plus Jeweller kann den Systembenutzer durch ein akustisches Signal warnen, wenn ein Gerät offline ist oder die Batterie schwach ist. Die LEDs des Bedienteils X blinken. Störungsmeldungen werden im Ereignisprotokoll angezeigt, als SMS oder als Push-Benachrichtigung versendet.

Um die akustische Störungsmeldung zu aktivieren, verwenden Sie die Apps Ajax PRO und PRO Desktop:

1. Klicken Sie auf Geräte , wählen Sie die Hub-Zentrale aus und öffnen Sie deren Einstellungen :

   • Klicken Sie auf Service → Töne und Warnungen

2. Aktivieren Sie die Funktionen Wenn ein beliebiges Gerät entladen ist und Wenn ein beliebiges Gerät offline ist.

3. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

Akustische Störungsmeldungen erfolgen nach der Anzeige auf dem Bedienteil. Wenn mehrere Störungen im System auftreten, meldet das Bedienteil zuerst den Verlust der Verbindung zwischen dem Gerät und der Hub-Zentrale.

Störungen

Wenn eine Störung erkannt wird, zeigt die Ajax App einen Störungszähler auf dem Gerätesymbol an. Alle Störungen werden unter Zuständen des Geräts angezeigt. Felder mit Störungen sind rot markiert.

Eine Störung wird angezeigt, wenn:

• Die Temperatur des Geräts außerhalb der zulässigen Grenzen liegt.

• Das Gehäuse des Geräts geöffnet ist (Sabotagekontakt ausgelöst ist).

• Keine Verbindung zur Hub-Zentrale oder zum Funk-Repeater über Jeweller besteht.

• Die Batterie des Geräts schwach ist.

Funktionsprüfung

Das Ajax System bietet mehrere Arten von Tests an, um den richtigen Installationsort für das Gerät zu bestimmen. Die Tests werden nicht sofort gestartet. Die Wartezeit überschreitet jedoch nicht die Dauer eines Abfrageintervall zwischen der Hub-Zentrale und dem Gerät. Das Abfrageintervall kann in den Einstellungen der Hub-Zentrale überprüft und konfiguriert werden (Hub-Zentrale → Einstellungen → Jeweller oder Jeweller/Fibra).

So führen Sie einen Test in der Ajax App durch:

1. Wählen Sie die gewünschte Hub-Zentrale aus.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie Superior KeyPad Plus Jeweller aus der Liste.

4. Gehen Sie zu den Einstellungen .

5. Wählen Sie einen Test aus:

   1. Jeweller Signalstärkentest

   2. Signaldämpfungs-Prüfung

6. Führen Sie den Test durch.

Platzierung des Geräts

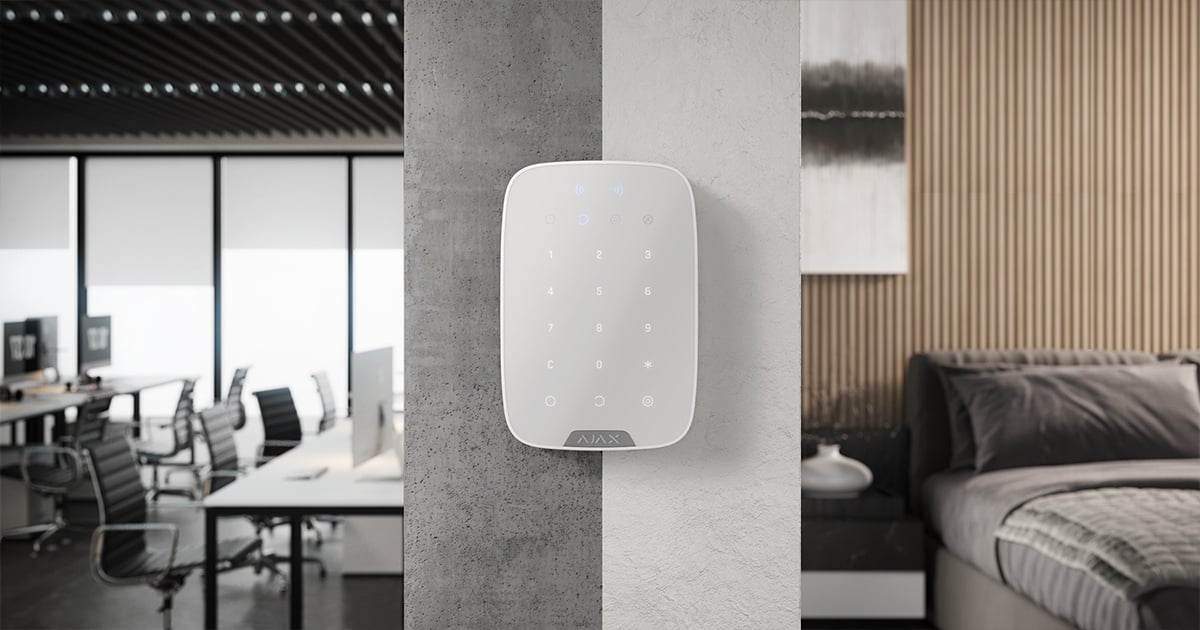

Superior KeyPad Plus Jeweller wird am besten im Innenbereich in der Nähe des Eingangs installiert. So kann das System vor Ablauf der Eingangsverzögerung unscharf geschaltet und beim Verlassen des Gebäudes schnell wieder scharf geschaltet werden.

Aus Gründen der Bequemlichkeit wird empfohlen, das Bedienteil in einer Höhe von 1,3 bis 1,5 m über dem Boden zu installieren. Installieren Sie das Bedienteil an einer ebenen, senkrechten Fläche. Dadurch kann Superior KeyPad Plus Jeweller fest an der Oberfläche befestigt werden und verhindert eine falsche Auslösung des Sabotakontakts.

Signalstärke

Die Signalstärke von Jeweller wird durch die Anzahl der nicht zugestellten oder beschädigten Datenpakete über einen bestimmten Zeitraum bestimmt. Die Signalstärke wird unter Geräte wie folgt angezeigt:

• Drei Balken – ausgezeichnete Signalstärke.

• Zwei Balken – gute Signalstärke.

• Ein Balken – geringe Signalstärke, ein stabiler Betrieb ist nicht gewährleistet.

• Durchgestrichenes Symbol – kein Signal.

Installieren Sie das Bedienteil nicht

1. Im Außenbereich. Dies kann zu Fehlalarmen und zum Ausfall des Geräts führen.

2. An Orten, an denen das Bedienteil durch Kleidung (z. B. neben einem Kleiderständer), Strom- oder Ethernetkabel verdeckt werden kann. Dies kann zu einer fehlerhaften Aktivierung des Bedienteils führen.

3. In Bereichen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dadurch kann das Bedienteil beschädigt werden.

4. An Orten mit ungenügender oder instabiler Signalstärke zwischen Superior KeyPad Plus Jeweller und der Hub-Zentrale oder dem Funk-Repeater.

5. Weniger als 1 Meter von der Hub-Zentrale oder dem Funk-Repeater entfernt. Dies kann zum Verlust der Verbindung zum Gerät führen.

6. In der Nähe von Stromleitungen. Dies kann zu Kommunikationsstörungen führen.

7. Im Außenbereich. Dadurch kann das Gerät beschädigt werden.

8. An einem Ort mit schwacher Signalstärke. Dies kann zum Verlust der Verbindung zur Hub-Zentrale führen.

Installation

1. Befestigen Sie das Bedienteil mit doppelseitigem Klebeband an der Oberfläche und führen Sie den Signalstärkentest und die Signaldämpfungs-Prüfung durch. Ist die Signalstärke instabil oder wird nur ein Balken angezeigt, ist das Bedienteil zu versetzen oder der Funk-Repeater zu verwenden.

   Verwenden Sie doppelseitiges Klebeband nur zur vorübergehenden Befestigung. Das mit Klebeband befestigte Gerät kann sich jederzeit von der Oberfläche lösen. Solange das Gerät mit Klebeband befestigt ist, wird der Sabotagekontakt nicht ausgelöst, wenn das Gerät von der Oberfläche entfernt wird.

2. Prüfen Sie, ob es bequem ist, Codes einzugeben oder Tag oder Pass zur Steuerung der Sicherheitsmodi zu verwenden. Wenn es unpraktisch ist, das Bedienfeld an der gewählten Stelle zu verwenden, muss das Bedienfeld versetzt werden.

3. Entfernen Sie das Bedienteil von der SmartBracket Montageplatte.

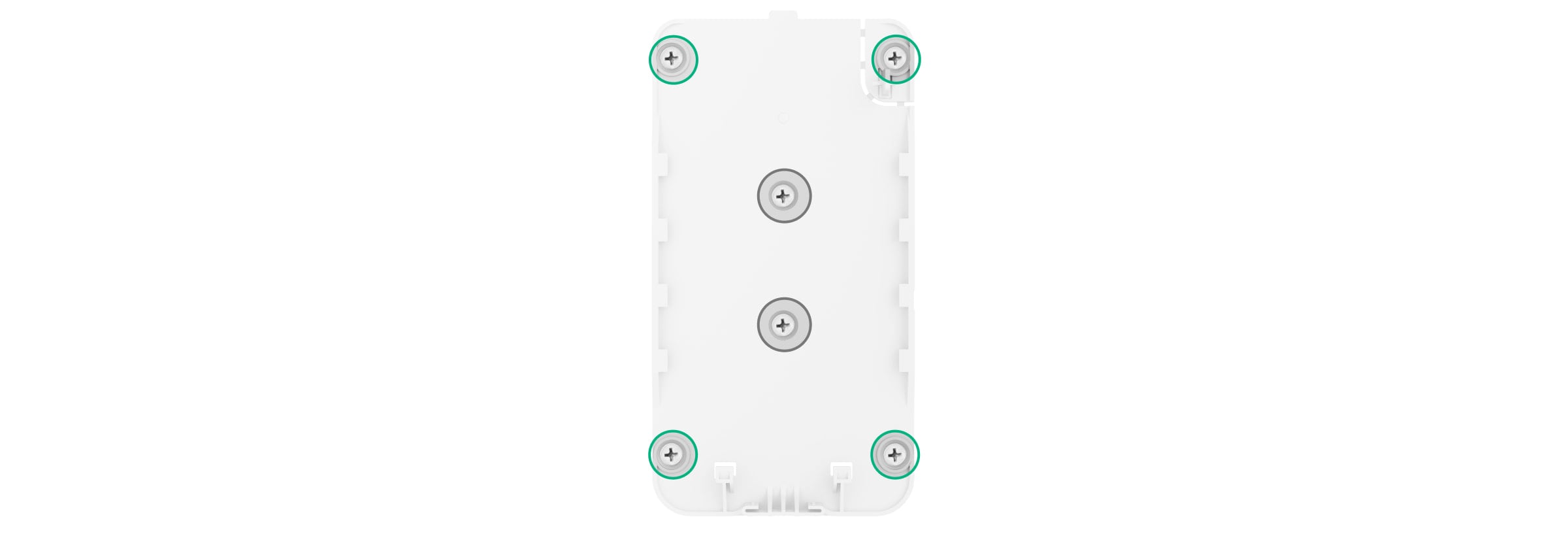

4. Befestigen Sie die SmartBracket-Montageplatte mit den mitgelieferten Schrauben an der Oberfläche. Bei der Montage verwenden Sie mindestens vier Befestigungspunkte. Stellen Sie sicher, dass die perforierte Ecke an der SmartBracket-Platte fixiert wird, damit der Sabotagekontakt auf einen Abtrennungsversuch reagiert.

   Um die NF- und A2P-Anforderungen zu erfüllen, muss die Montageplatte an mindestens vier grün markierten Befestigungspunkten mit Schrauben befestigt werden.



5. Ziehen Sie die Befestigungsschraube an der Unterseite des Gehäuses fest, um eine sichere Befestigung zu gewährleisten und eine schnelle Demontage zu verhindern.

6. Sobald das Bedienteil am SmartBracket befestigt ist, blinkt die Х-LED einmal: Dies ist das Signal, dass der Sabotagekontakt betätigt wurde. Sollte die LED nach der Montage am SmartBracket nicht blinken, überprüfen Sie den Zustand des Sabotagekontakts in der Ajax App und vergewissern Sie sich, dass das Bedienteil sicher befestigt ist.

Wartung

Überprüfen Sie regelmäßig die Funktionsfähigkeit des Bedienteils. Dies kann ein- bis zweimal pro Woche erfolgen. Reinigen Sie das Gerätegehäuse von Staub, Spinnweben und anderen Verunreinigungen, sobald diese auftreten. Verwenden Sie ein weiches, trockenes Tuch, das für die Reinigung von Geräten geeignet ist.

Verwenden Sie zum Reinigen des Geräts keine Substanzen, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten. Wischen Sie das Touchpanel vorsichtig ab: Kratzer können die Empfindlichkeit des Bedienteils beeinträchtigen.

Die im Bedienteil installierten Batterien ermöglichen einen autonomen Betrieb von bis zu 4,5 Jahren bei Standardeinstellungen. Wenn die Batterie schwach wird, sendet das System entsprechende Meldungen und die Anzeige X (Störung) leuchtet gleichmäßig auf und erlischt nach jeder erfolgreichen Codeeingabe.

Superior KeyPad Plus Jeweller kann bis zu 2 Monate nach dem Signal für eine schwache Batterie funktionieren. Wir empfehlen jedoch, die Batterien sofort nach der Meldung auszutauschen. Wir empfehlen die Verwendung von Lithium-Batterien. Sie haben eine höhere Kapazität und sind weniger temperaturempfindlich.

Auswechseln der Batterien im Superior KeyPad Plus Jeweller

Technischspezifische Angaben

Alle technischen Daten von Superior KeyPad Plus Jeweller

Einhaltung von Normen

Einrichtung gemäß den EN-Anforderungen

Garantie

Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum.

Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.

Garantieverpflichtungen

Benutzervereinbarung

Technischen Support kontaktieren:

• e-mail

• Telegram
