Manuale utente ManualCallPoint (Red) Jeweller

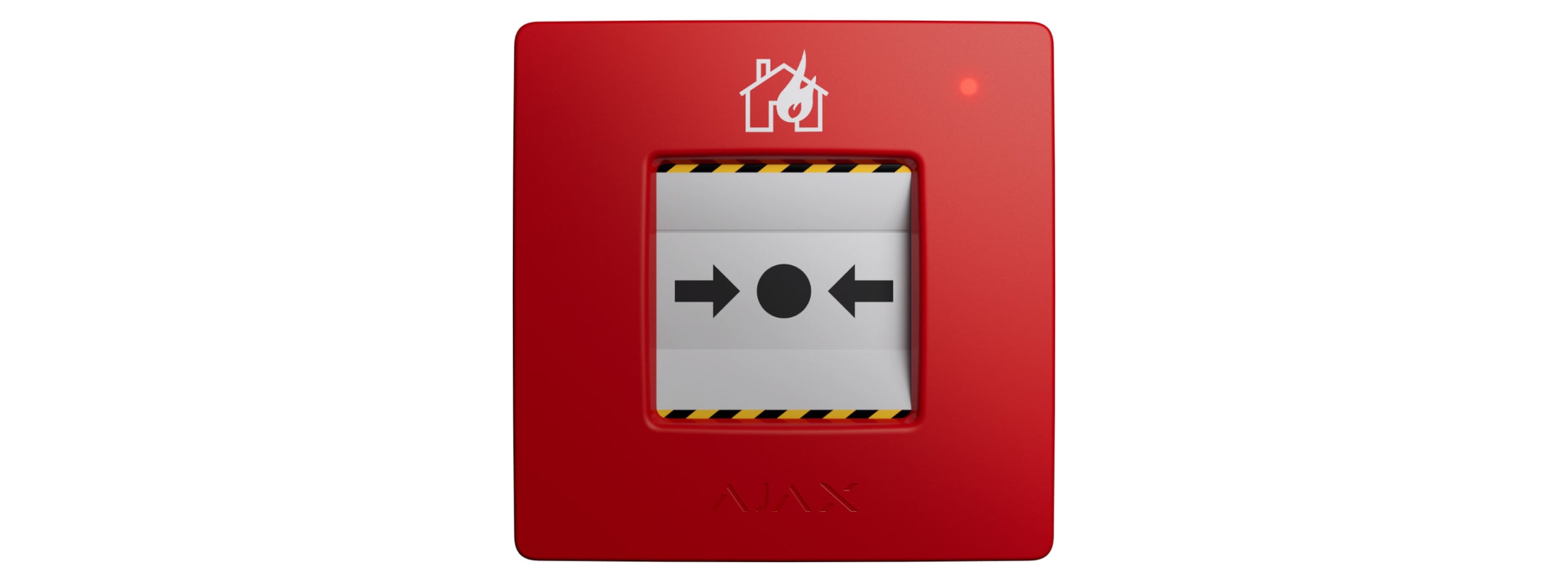

ManualCallPoint Jeweller è un pulsante da parete wireless per l’attivazione manuale dell’allarme antincendio. Il dispositivo consente di attivare un allarme in caso di emergenza. Il pulsante può essere ripristinato utilizzando uno strumento speciale (chiave) incluso nel kit. Il dispositivo è progettato solo per l’installazione in ambienti interni.

A differenza dei pulsanti ripristinabili, la modalità di funzionamento predefinita di ManualCallPoint (Red) Jeweller è Allarme antincendio. Maggiori informazioni

Per trasmettere allarmi ed eventi, ManualCallPoint Jeweller comunica con l’hub o con la centrale antincendio wireless (CIE) tramite il protocollo sicuro Jeweller. Il raggio di comunicazione raggiunge i 1,700 metri senza ostacoli.

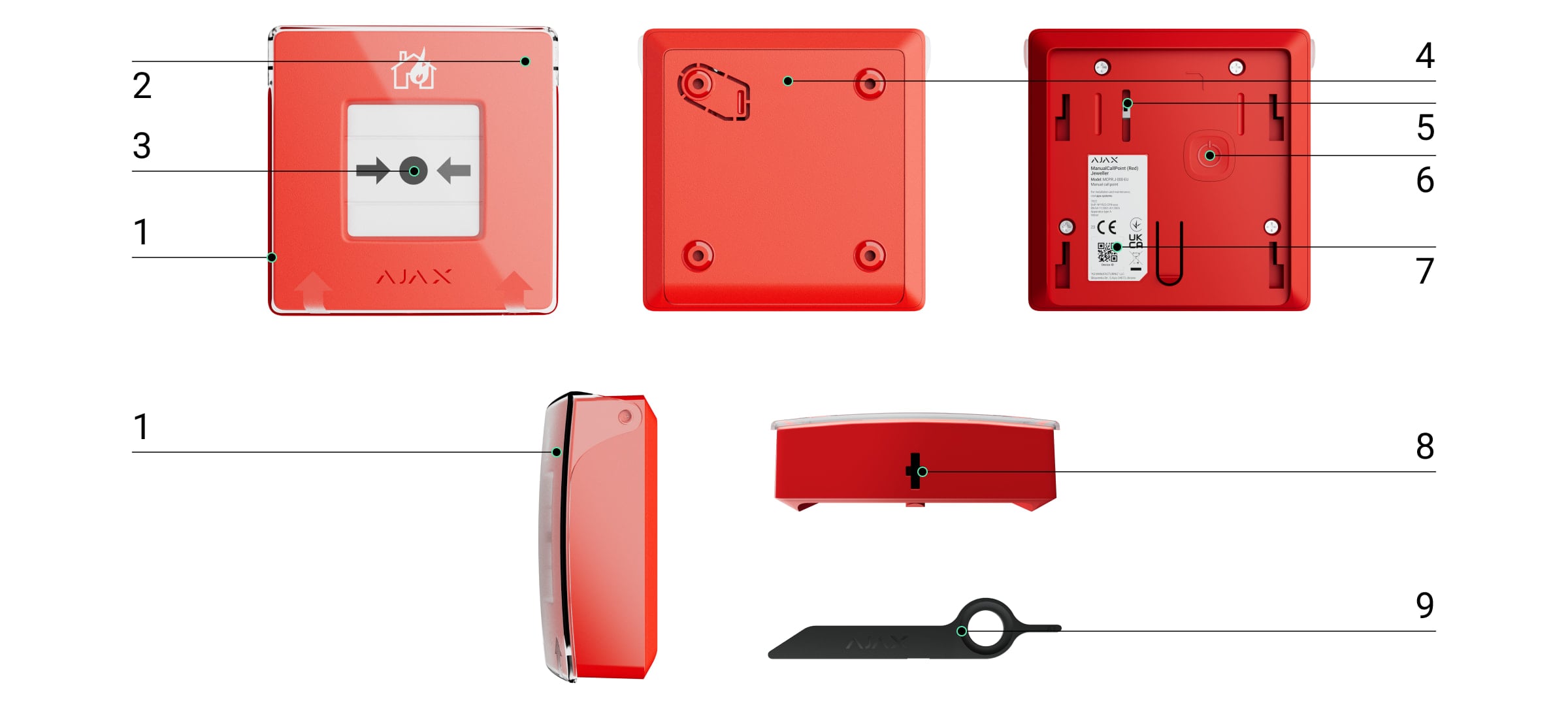

Elementi funzionali

1. Coperchio protettivo trasparente.

2. Indicatore LED.

3. Elemento frangibile ripristinabile.

4. Pannello di montaggio SmartBracket.

5. Tamper antisabotaggio. Si attiva quando si tenta di staccare il pulsante dalla superficie o di rimuoverlo dal pannello di montaggio.

6. Pulsante di accensione.

7. Codice QR con l’ID del dispositivo per abbinare il pulsante all’hub Ajax o una CIE Ajax.

8. Foro per lo strumento speciale.

9. Strumento speciale (chiave).

Hub compatibili, CIE e ripetitori

ManualCallPoint Jeweller richiede l’hub Ajax o la CIE Ajax con una versione aggiornata di OS Malevich.

Verificare la compatibilità dei dispositivi

Principio di funzionamento

ManualCallPoint Jeweller consente di attivare l’allarme in caso di emergenza. Bisogna sollevare il coperchio protettivo trasparente (se installato) e premere la parte centrale (elemento frangibile ripristinabile) per attivarlo. Questa azione sposta l’elemento frangibile verso l’interno, attivando l’allarme. Due strisce gialle appariranno in alto e in basso, indicando lo stato del dispositivo.

ManualCallPoint Jeweller può essere aggiunto all’hub Ajax o alla CIE Ajax. Il funzionamento del dispositivo nel sistema dipende da questo.

Quando viene aggiunto all’hub Ajax

Per impostazione predefinita, quando l’allarme antincendio interconnesso è attivato, il sistema attiva le sirene integrate dei rilevatori antincendio. Un segnale di allarme viene quindi trasmesso alla centrale ricezione allarmi (CRA). Gli utenti ricevono notifiche sonore di allarmi nell’app Ajax. Il sistema può essere configurato per inviare gli Avvisi critici che bypassano le impostazioni telefoniche “silenzioso” o “non disturbare”.

Come impostare gli Avvisi critici

La durata dell’allarme sulle sirene Ajax dipende dal tempo selezionato nelle impostazioni della sirena se la funzione Se viene premuto il pulsante di allarme manuale è attivata nella sezione Allarme con sirena. Quando la funzione Allarmi antincendio interconnessoè attivata nelle impostazioni dell’hub, l’allarme dei rilevatori antincendio Ajax con sirene integrate rimane attivo fino a quando non viene ripristinato ManualCallPoint Jeweller. Per ripristinare il dispositivo, inserire la chiave speciale in dotazione nel foro corrispondente.

Dopo il ripristino, il pulsante è pronto per essere riutilizzato.

Il dispositivo è dotato di un coperchio trasparente per prevenire pressioni accidentali durante la sua installazione e utilizzo. Tuttavia, l’installazione del coperchio è facoltativa.

ManualCallPoint Jeweller funziona in diverse modalità: Allarme antincendio (per impostazione predefinita), Aiuto d’urgenza, Pulsante antipanico, Allarme fughe di gas, Avviso di malfunzionamento, Allarme perdite d’acqua, e Attivazione scenario.

In tutte le modalità tranne Attivazione scenario, il pulsante genera un allarme indipendentemente dalla modalità di sicurezza e attiva gli scenari per allarme che coinvolgono questo dispositivo. Il sistema trasmette anche un segnale di allarme alla CRA e agli utenti nell’app. Il primo è opzionale e può essere configurato nelle impostazioni del pulsante.

In modalità Attivazione scenario, ManualCallPoint Jeweller consente di controllare uno o più dispositivi di automazione premendo il pulsante.

Per vincolare un’azione del dispositivo di automazione alla pressione di ManualCallPoint Jeweller, procedere come segue:

1. Aprire l’app Ajax e andare alla scheda Dispositivi .

2. Selezionare ManualCallPoint Jeweller dalla lista dei dispositivi e andare alle Impostazioni facendo clic sull’icona dell’ingranaggio.

3. Selezionare l’opzione Attivazione scenario nella sezione Modalità operativa.

4. Andare al menu Scenari. Se si sta creando uno scenario per la prima volta, fare clic su Crea scenario. Se sono già stati creati scenari nel sistema , fare clic su Aggiungi scenario.

5. Selezionare uno o più dispositivi di automazione per eseguire l’azione.

6. Inserire il Nome scenario e specificare Azione del dispositivo da eseguire premendo ManualCallPoint Jeweller:

   • Si accende;

   • Si spegne.

7. Se sono stati selezionati più dispositivi, specificare quale di essi attiverà lo scenario: uno qualsiasi dall’elenco o tutti i dispositivi selezionati durante l’orario impostato.

   L’impostazione Azione del dispositivo non è disponibile quando si configura uno scenario per i dispositivi di automazione che operano in modalità a impulsi. Durante l’esecuzione dello scenario, i dispositivi chiuderanno/apriranno i contatti per un periodo di tempo impostato. La modalità operativa e la durata dell’impulso vengono impostate nelle impostazioni del dispositivo.

8. Fare clic su Salva. Il nuovo scenario viene ora visualizzato nell’elenco degli scenari del dispositivo.

Quando viene aggiunto alla CIE Ajax

I dispositivi Ajax di EN54 Line collegati alla CIE sono assegnati a una delle 40 zone di incendio. Quando viene rilevato un incendio in una qualsiasi zona o viene premuto ManualCallPoint Jeweller, tutti i dispositivi di segnalazione acustica e i VAD di Ajax EN54 dell’impianto emettono un allarme e i relè del modulo EN54 I/O Module (2X2) Jeweller vengono attivati.

Maggiori informazioni sul principio di funzionamento di EN54 Line

ManualCallPoint Jeweller funziona in diverse modalità: Allarme antincendio (per impostazione predefinita), Evacuazione, Aiuto d’urgenza, Pulsante antipanico, Allarme fughe di gas, Avviso di malfunzionamento, Allarme perdite d’acqua, e Azione personalizzata.

In tutte le modalità tranne Azione personalizzata, il pulsante genera un allarme indipendentemente dalla modalità di sicurezza e attiva gli scenari per allarme che coinvolgono questo dispositivo. Il sistema trasmette anche un segnale di allarme alla CRA e agli utenti nell’app. Il primo è opzionale e può essere configurato nelle impostazioni del pulsante.

Invio di eventi alla centrale ricezione allarmi

Il sistema Ajax può trasmettere gli allarmi sia all’app di monitoraggio PRO Desktop che alla CRA nei formati SurGard (Contact ID), SIA (DC-09) (SIA-DCS), ADEMCO 685 e altri protocolli.

ManualCallPoint Jeweller può trasmettere i seguenti eventi:

1. Allarme antincendio / ripristino.

2. Allarme di pulsante antipanico / ripristino.

3. Aiuto d’urgenza / ripristino.

4. Allarme fughe di gas / ripristino.

5. Allarme di malfunzionamento / ripristino.

6. Allarme perdite d’acqua / ripristino.

7. Attivazione scenario / azione personalizzata.

8. Allarme / ripristino del tamper antisabotaggio.

9. Perdita / ripristino della connessione con l’hub o con la CIE.

10. Disattivazione forzata / attivazione del pulsante.

Quando si riceve un allarme, l’operatore della CRA sa esattamente cosa è successo e dove inviare le guardie particolari giurate. L’indirizzabilità dei dispositivi Ajax permette di inviare eventi all’app PRO Desktop o alla CRA, indicando il tipo di dispositivo, il suo nome, la stanza virtuale, l’area di sicurezza oppure zona di incendio e descrizione della posizione. Si prega di notare che l’elenco dei parametri trasmessi può variare a seconda del tipo della CRA e del protocollo di comunicazione selezionato.

Aggiungere al sistema

Per collegare ManualCallPoint Jeweller all’hub o alla CIE, il dispositivo deve trovarsi nello stesso impianto protetto come il sistema (entro il raggio della rete radio dell’hub o della CIE).

Quando si utilizza un ripetitore, aggiungere prima ManualCallPoint Jeweller all’hub o alla CIE, quindi collegarlo al ripetitore nelle sue impostazioni. Il ripetitore EN54 Fire ReX Jeweller, compatibile con la CIE, sarà disponibile più tardi.

Prima di aggiungere un dispositivo

1. Installare l’app Ajax.

2. Accedere a un account o creare uno nuovo.

3. Selezionare uno spazio o creare uno nuovo.

   Cos’è uno spazio

   Come creare uno spazio

4. Aggiungere almeno una stanza virtuale.

5. Aggiungere un hub o una CIE compatibile allo spazio. Assicurarsi che l’hub o la CIE siano accesi e che abbiano accesso a Internet tramite Ethernet, Wi-Fi e/o rete mobile.

6. Assicurarsi che lo spazio sia disinserito e che l’hub o la CIE non stia avviando un aggiornamento controllando gli stati nell’app Ajax.

Tipi di account e relativi diritti

Connessione all’hub o alla CIE.

1. Aprire l’app Ajax e selezionare lo spazio a cui si desidera aggiungere il pulsante.

2. Andare alla sezione Dispositivi e premere Aggiungi dispositivo.

3. Scansionare il codice QR o inserire manualmente l’ID del dispositivo. Il codice QR con l’ID è posizionato sulla custodia del dispositivo sotto il pannello di montaggio SmartBracket. Inoltre, è duplicato sulla confezione del dispositivo.

4. Assegnare un nome al dispositivo.

5. Selezionare una stanza virtuale.

6. Se ManualCallPoint Jeweller si collega all’hub, selezionare un’area di sicurezza (se Modalità aree è attivata). Se ManualCallPoint Jeweller si collega alla CIE, selezionare una zona antincendio e specificare la posizione del dispositivo nel campo Posizione.

7. Selezionare Aggiungi dispositivo e inizierà il conto alla rovescia.

8. Accendere il dispositivo tenendo premuto il pulsante di accensione. Una volta aggiunto il dispositivo, il LED lampeggerà una volta.

Se si è raggiunto il numero massimo di dispositivi che l’hub o la CIE possono supportare(a seconda del modello), si riceve una notifica quando si tenta di aggiungere un altro dispositivo.

Una volta collegato all’hub o alla CIE, il pulsante appare nell’elenco dei suoi dispositivi nell’app Ajax.

Malfunzionamenti

Quando viene rilevato un malfunzionamento, l’app Ajax visualizza un contatore di malfunzionamenti sull’icona del dispositivo. Tutti i malfunzionamenti vengono visualizzati negli stati del dispositivo. I campi con i malfunzionamenti saranno evidenziati in rosso.

Un malfunzionamento viene visualizzato se:

• non c’è connessione con l’hub (o con la CIE) o con il ripetitore tramite Jeweller;

• la batteria del pulsante è bassa.

Un amministratore o un utente con livello di accesso 2 può disattivare le notifiche di perdita di connessione Jeweller. La funzione Disattivare le notifiche consente di disattivare l’indicazione di malfunzionamento e le notifiche di perdita di connessione Jeweller per i dispositivi EN54 utilizzati in ambienti mobili, come i camion dei pompieri.

Come disattivare le notifiche di perdita di connessione Jeweller per i dispositivi EN54

Icone

Le icone nell’app mostrano alcuni stati di ManualCallPoint Jeweller. Per accedervi:

1. Accedere all’app Ajax.

2. Selezionare uno spazio.

3. Andare alla scheda Dispositivi.

Stati

Gli stati includono informazioni sul dispositivo e i suoi parametri di funzionamento. È possibile trovare gli stati di ManualCallPoint Jeweller nelle app Ajax:

1. Andare alla scheda Dispositivi .

2. Selezionare ManualCallPoint Jeweller dalla lista.

Impostazioni

Per modificare le impostazioni di ManualCallPoint Jeweller, nell’app Ajax:

1. Andare alla scheda Dispositivi .

2. Selezionare ManualCallPoint Jeweller dalla lista.

3. Andare alle Impostazioni .

4. Impostare i parametri richiesti.

5. Fare clic su Indietro per salvare le nuove impostazioni.

Indicazione

ManualCallPoint Jeweller informa del suo stato con un’indicazione a LED nell’angolo superiore destro del dispositivo.

Test di funzionamento

Il sistema di sicurezza Ajax offre diversi tipi di test per aiutarvi a selezionare il luogo giusto per l’installazione dei dispositivi. I test non iniziano immediatamente, ma il tempo di attesa non supera la durata di un intervallo di ping tra l’hub e il dispositivo. È possibile controllare e configurare l’intervallo di ping nelle impostazioni dell’hub o della CIE(Hub (CIE) → Impostazioni → Jeweller o Jeweller/Fibra).

Per eseguire un test, nell’app Ajax:

1. Selezionare lo spazio richiesto.

2. Andare alla sezione Dispositivi .

3. Selezionare ManualCallPoint Jeweller dalla lista.

4. Andare alle Impostazioni .

5. Selezionare Test intensità segnale di Jeweller.

6. Eseguire il test.

Posizionamento del dispositivo

Quando si sceglie il luogo di installazione di ManualCallPoint Jeweller, bisogna considerare i parametri che ne influenzano il funzionamento:

• intensità segnale di Jeweller;

• la distanza tra il dispositivo e l’hub (la CIE) o il ripetitore;

• la presenza di barriere che potrebbero ostacolare la trasmissione del segnale radio tra i dispositivi, come pareti, soffitti interpiano o oggetti di grandi dimensioni situati nei locali.

Deve essere fissato a un’altezza di 1,4 m sopra il livello del pavimento, in posizioni facilmente accessibili, ben illuminate e ben visibili, senza potenziali ostruzioni. I dispositivi devono essere posizionati su uno sfondo a contrasto per garantirne un facile riconoscimento. Un’altezza di montaggio inferiore è accettabile se c’è una alta probabilità che la prima persona a lanciare un allarme antincendio sarà un utente di sedia a rotelle.

Tenere in considerazione queste raccomandazioni mentre si elabora il progetto del sistema di sicurezza per l’impianto. Il sistema di sicurezza deve essere progettato e installato da professionisti. L’elenco dei partner consigliati è disponibile qui.

Intensità segnale

Il livello dell’intensità segnale di Jeweller è determinato dal numero di pacchetti di dati non consegnati o danneggiati in un determinato periodo. L’icona nella scheda Dispositivi indica l’intensità segnale:

• tre tacche : intensità segnale perfetta;

• due tacche : buona intensità segnale;

• una tacca : bassa intensità segnale, il funzionamento stabile non è garantito;

• icona barrata : nessun segnale.

Come non installare il pulsante

1. In ambienti esterni, poiché può causare falsi allarmi e il malfunzionamento del dispositivo.

2. In luoghi in cui i livelli di temperatura e umidità superano i limiti consentiti, poiché ciò può danneggiare il dispositivo.

3. Più vicino di 1 metro all’hub (la CIE) o al ripetitore per prevenire la perdita di connessione con l’hub.

4. In aree con intensità segnale bassa o instabile, ciò potrebbe causare una perdita di connessione con l’hub o la CIE.

5. In luoghi difficili da raggiungere o poco illuminati.

Installazione

Per montare il pulsante:

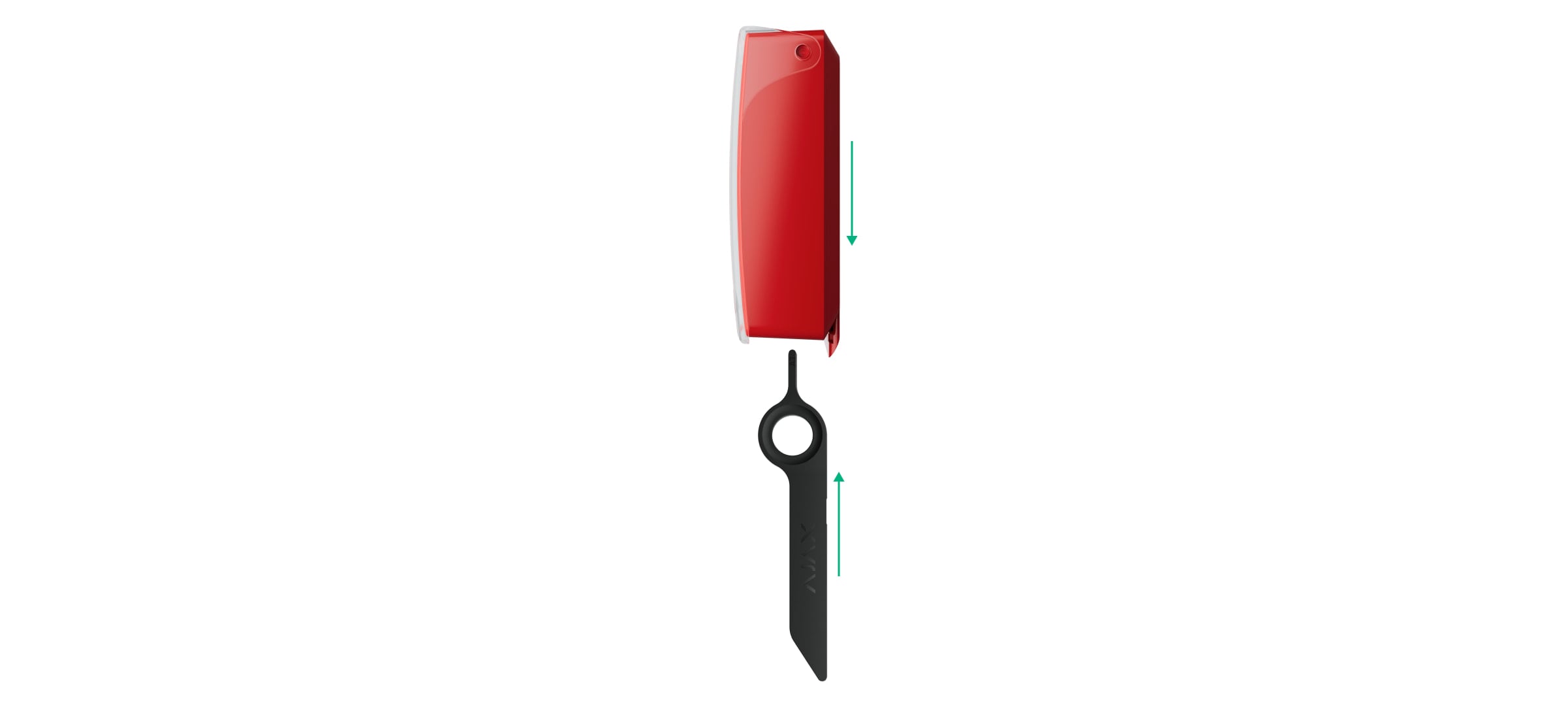

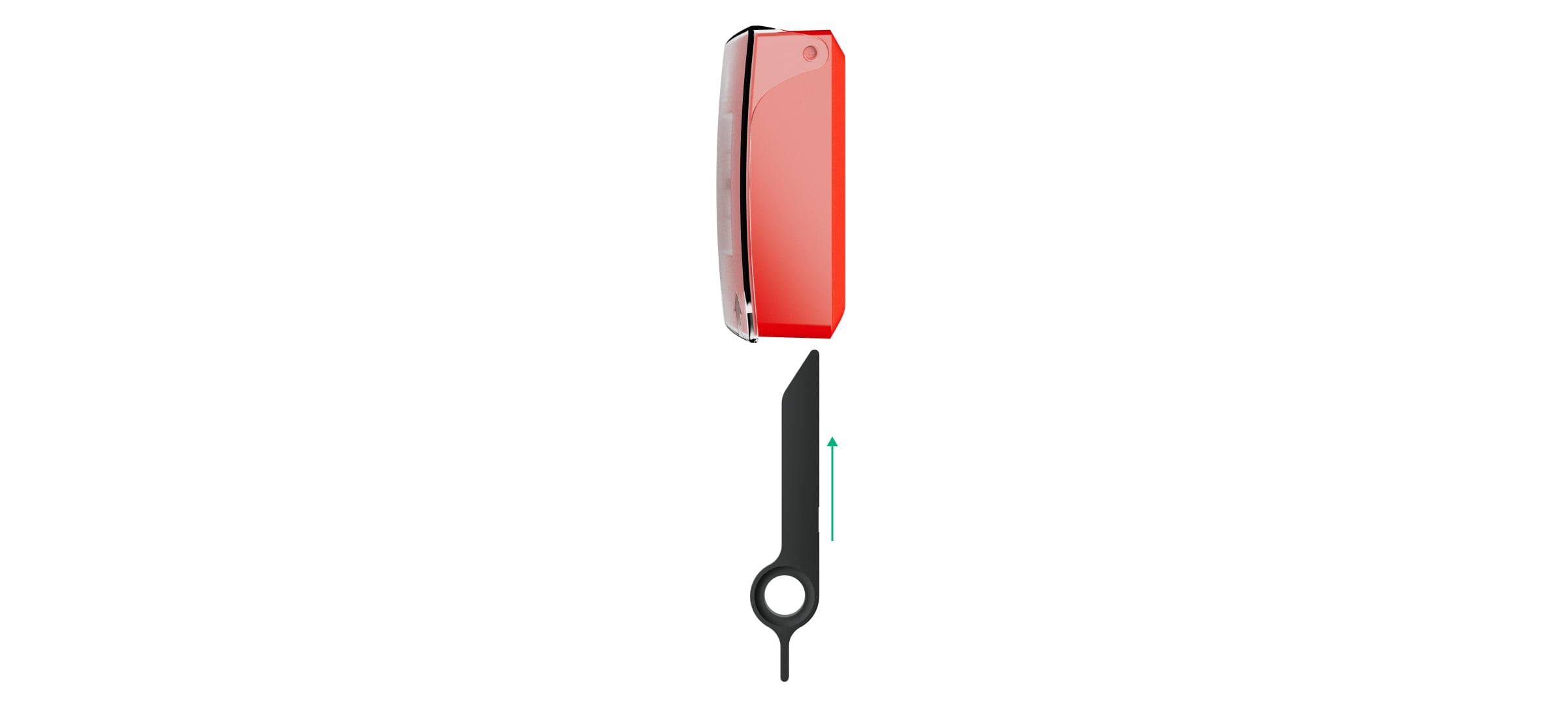

1. Rimuovere il pannello di montaggio SmartBracket dal pulsante. A tal fine, inserire lo strumento speciale nel foro e far scorrere la piastra di montaggio verso il basso.



2. Fissare il pannello di montaggio SmartBracket utilizzando nastro biadesivo o altri dispositivi di fissaggio temporanei. Posizionare il pannello di montaggio su una superficie verticale a un’altezza di 1,4 metri.

   Utilizzare il nastro biadesivo solo per un fissaggio temporaneo. Se il dispositivo è attaccato solo con il nastro biadesivo, può staccarsi dalla superficie in qualsiasi momento e il tamper antisabotaggio non si attiverà se il dispositivo viene rimosso.

3. Posizionare il pulsante, con il coperchio trasparente chiuso, sul pannello di montaggio SmartBracket. L’indicatore LED del dispositivo lampeggerà, segnalando che il tamper antisabotaggio sul pulsante è chiuso.

4. Eseguire il Test intensità segnale di Jeweller. È consigliabile avere un’intensità segnale pari a due o tre tacche.

5. Rimuovere il pulsante da SmartBracket.

6. Fissare saldamente il pannello di montaggio SmartBracket utilizzando le viti in dotazione per tutti i punti di fissaggio. Un punto di fissaggio si trova nella parte perforata del pannello di montaggio, sopra il tamper antisabotaggio. Se si utilizzano altri elementi di fissaggio, assicurarsi che non danneggino o deformino il pannello di montaggio.

7. Riattaccare il pulsante sul pannello di montaggio SmartBracket.

Lo strumento speciale ha un foro nella sua custodia, rendendolo comodo da trasportare. I responsabili della sicurezza antincendio potrebbero trovare comodo attaccare lo strumento speciale al proprio portachiavi.

Azioni da intraprendere in caso di allarme antincendio

1. Non aprire le porte nel caso del calore o fumo dietro di esse. Controllare le altre entrate e utilizzare una via di evacuazione alternativa. Chiudere sempre le porte dietro di sé quando si esce.

   Se il fumo intenso entra in una stanza, rimanere vicini al pavimento e strisciare fuori. Se possibile, respirare attraverso un panno bagnato o trattenere il respiro. Ricordate che l’inalazione di fumi provoca più morti dell’incendio.

2. Lasciare i locali il più rapidamente possibile, senza farsi prendere dal panico. Per risparmiare tempo, evitate di impacchettare tutto. Organizzare un luogo d’incontro all’esterno per tutti i presenti nell’edificio. Assicurarsi che tutti siano stati evacuati in modo sicuro.

3. Chiamare immediatamente i vigili del fuoco, o chiedere a qualcuno nelle vicinanze. Ricordate che anche i piccoli incendi possono diffondersi rapidamente; chiamate i vigili del fuoco anche se l’allarme viene trasmesso automaticamente a una centrale ricezione allarmi.

Manutenzione

Mantenere la custodia del dispositivo pulita rimuovendo tempestivamente polvere, ragnatele e altre contaminazioni. Utilizzare un panno morbido e asciutto, adatto alla pulizia delle apparecchiature elettroniche. Durante la pulizia del dispositivo, evitare l’uso di sostanze contenenti alcol, acetone, benzina o altri solventi attivi.

La batteria preinstallata dura fino a 7 anni con un utilizzo tipico (una pressione di un minuto alla settimana). L’utilizzo più frequente può ridurne la durata. È possibile monitorare il livello della batteria in qualsiasi momento nell’app Ajax.

Specifiche tecniche

Tutte le specifiche tecniche di ManualCallPoint (Red) Jeweller

Conformità agli standard

Garanzia

La garanzia per i prodotti della Limited Liability Company “Ajax Systems Manufacturing” è valida per 2 anni a partire dalla data di acquisto.

Se il dispositivo non funziona correttamente, si prega di contattare il supporto tecnico di Ajax. Nella maggior parte dei casi, i problemi tecnici possono essere risolti a distanza.
