Superior HomeSiren Jeweller gebruikershandleiding

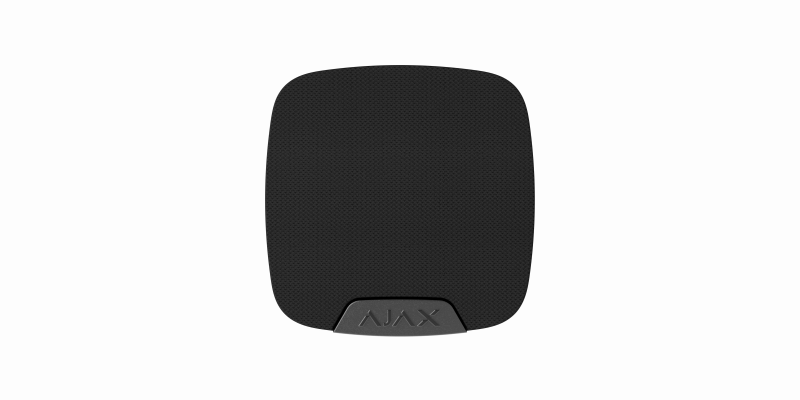

Superior HomeSiren Jeweller is een draadloze sirene voor installatie binnenshuis. Het waarschuwt gebruikers voor gebeurtenissen en alarmen via een led-indicator en een geluidssignaal met een volume tot 105 dB. Het apparaat biedt de mogelijkheid om een extra bekabelde led aan te sluiten en werkt tot vijf jaar op de voorgeïnstalleerde batterijen.

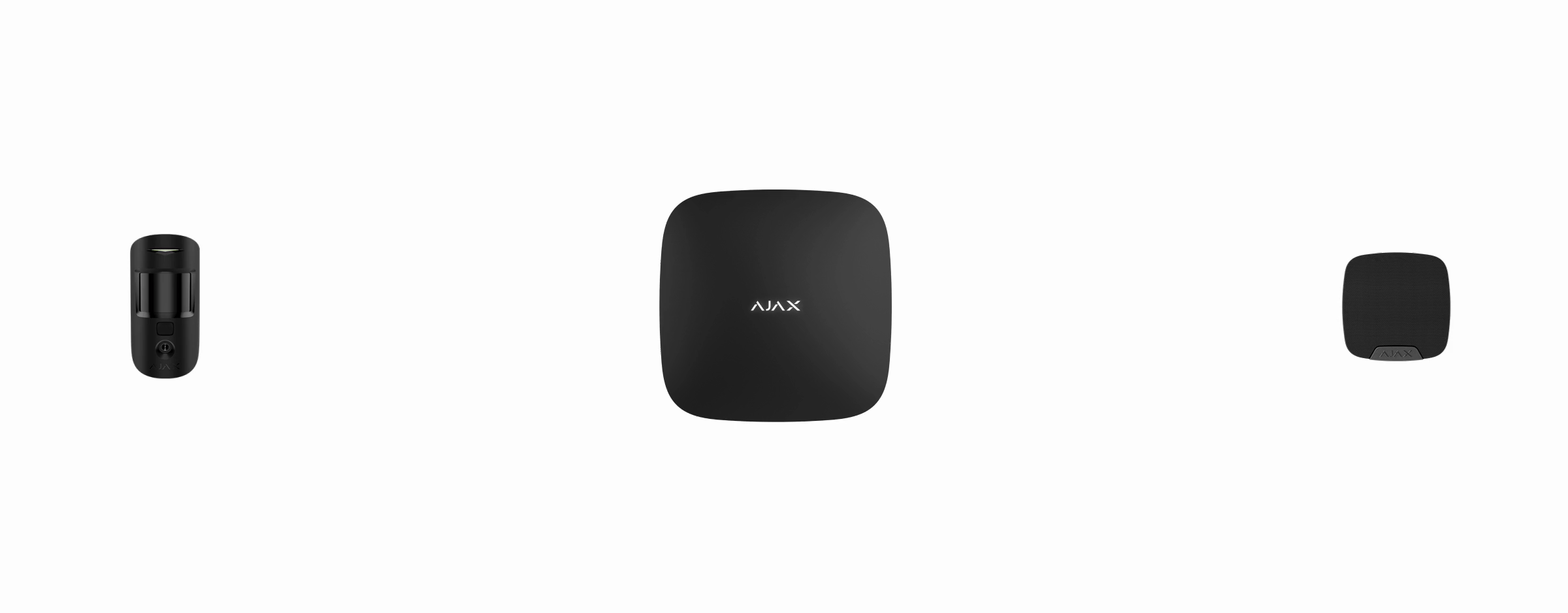

De sirene communiceert met een hub via Jeweller, een beveiligd radioprotocol voor het verzenden van alarmen en gebeurtenissen. Het communicatiebereik in een open ruimte bedraagt maximaal 2.000 m.

Functionele elementen

1. Led-indicator.
2. Zoemer van de sirene, bedekt met stof.
3. SmartBracket-montagepaneel. Het geperforeerde deel activeert een sabotagealarm als er een poging wordt gedetecteerd om het apparaat van het oppervlak los te maken. Breek het niet af.
4. Gat om het SmartBracket-montagepaneel met een bevestigingsschroef te bevestigen.
5. QR-code met het identificatienummer van het apparaat. Deze wordt gebruikt om het apparaat toe te voegen aan de hub.
6. Sabotagebeveiliging. Deze wordt geactiveerd wanneer er een poging wordt gedetecteerd om het apparaat van het oppervlak los te maken of van het montagepaneel te verwijderen.
7. Connector voor een externe led-indicator.
8. Aan/uit-knop.

Compatibele hubs en signaalversterkers

De sirene vereist een Ajax-hub met OS Malevich 2.16 of nieuwer.

Werkingsprincipe

Het apparaat is voorzien van een luide zoemer, waardoor het geluid van de sirene goed te horen is. Als de sirene correct is geïnstalleerd, is het voor een inbreker lastig om deze te demonteren en te deactiveren. Superior HomeSiren Jeweller heeft een zelfstandige voeding en een robuuste behuizing met een bevestigingsschroef om het apparaat vast te zetten. De aan/uit-knop is geblokkeerd wanneer het systeem is ingeschakeld.

De sirene heeft vier taken:

1. Informeert over alarmen. De sirene reageert op sabotage-alarmen en alarmen van het beveiligingssysteem. Het is luid genoeg om inbrekers af te schrikken en de aandacht van de buren te trekken.
2. Geeft de beveiligingsstatus aan. De sirene geeft met een led-indicatie aan dat het systeem is ingeschakeld en geeft met een geluidssignaal in-/uitloopvertragingen aan. Deze functies zijn handig voor systemen die worden bediend via sleutelhangers of bediendelen: de sirene herinnert gebruikers eraan het systeem uit te schakelen bij binnenkomst.
3. Informeert gebruikers wanneer een deur wordt geopend (Bel). Wanneer het systeem is uitgeschakeld, laten sirenes met een speciaal geluid weten dat openingsdetectoren zijn geactiveerd. De functie kan bijvoorbeeld worden gebruikt in winkels om het personeel te laten weten dat klanten binnenkomen.
4. Geeft een alarm aan totdat het systeem wordt uitgeschakeld. De ingebouwde led van de sirene en een externe led (indien aangesloten) knipperen nadat het geluidssignaal is afgegeven. Met deze functie kunnen gebruikers en passerende beveiligingspatrouilles zien dat de sirene is geactiveerd.

Jeweller-protocol voor gegevensoverdracht

Jeweller is een bedrijfseigen radioprotocol dat zorgt voor een snelle en betrouwbare communicatie tussen hubs en apparaten. De sirene maakt gebruik van Jeweller om alarmen en gebeurtenissen te versturen.

Meer informatie

Gebeurtenissen naar de meldkamer verzenden

Een Ajax-systeem verstuurt alarmen en gebeurtenissen naar de Ajax PRO Desktop-app en de meldkamer in de formaten SurGard (Contact ID), SIA (DC-09), ADEMCO 685 en andere protocollen.

Superior HomeSiren Jeweller kan de volgende gebeurtenissen verzenden:

1. Sabotage-alarm / Herstel van de sabotagebeveiliging.
2. Verlies en herstel van verbinding met de hub (of de signaalversterker).
3. Permanente deactivering/activering van de sirene.
4. Eenmalige deactivering/activering van de sirene.

Wanneer er een alarm wordt ontvangen, weet de operator van de meldkamer wat er is gebeurd en waar een responsteam heen gestuurd moet worden. Dankzij de adresseerbaarheid van Ajax-apparaten kan het systeem gebeurtenissen verzenden naar Ajax PRO Desktop en de meldkamer met het type apparaat, de naam, de beveiligingsgroep en de virtuele ruimte gespecificeerd. Houd er rekening mee dat de lijst met verzonden parameters kan variëren, afhankelijk van de bewakingssoftware en het geselecteerde communicatieprotocol.

Aan het systeem toevoegen

Om Superior HomeSiren Jeweller aan de hub toe te voegen, plaatst u de sirene op dezelfde beveiligde locatie als het systeem (binnen het bereik van het radionetwerk van de hub). Als de sirene werkt via een signaalversterker, voeg de sirene dan eerst toe aan de hub en verbind deze vervolgens in de instellingen met de gewenste signaalversterker.

Voordat u een apparaat toevoegt

1. Installeer een Ajax PRO-app.

2. Log in op uw PRO-account of maak een nieuwe aan.

3. Selecteer een space of maak een nieuwe aan.

   Wat is een Ajax-space?

   Een space aanmaken

   Space is beschikbaar voor apps met deze versies of nieuwer:

   • Ajax Security System 3.0 voor iOS;
   • Ajax Security System 3.0 voor Android;
   • Ajax PRO: Tool for Engineers 2.0 voor iOS;
   • Ajax PRO: Tool for Engineers 2.0 voor Android;
   • Ajax PRO Desktop 4.0 voor macOS;
   • Ajax PRO Desktop 4.0 voor Windows.

4. Voeg minstens één virtuele ruimte toe.

5. Voeg een compatibele hub toe aan de space. Zorg dat de hub aanstaat en toegang heeft tot het internet via een ethernetkabel, wifi en/of een mobiel netwerk.

6. Controleer de status in de app om er zeker van te zijn dat de space is uitgeschakeld en de hub geen update start.

Toevoegen aan de hub

1. Open een Ajax PRO-app. Selecteer de space met de hub waaraan u de sirene wilt toevoegen.

2. Ga naar het tabblad Apparaten en druk op Apparaat toevoegen.

3. Geef de sirene een naam.

4. Scan de QR-code of voer de apparaat-ID handmatig in. De QR-code met de apparaat-ID is geplaatst op de behuizing van het apparaat. De QR-code staat ook op de verpakking van het apparaat.



5. Selecteer een virtuele ruimte en een beveiligingsgroep (als de Groepsmodus is ingeschakeld).

6. Druk op Toevoegen, het aftellen begint dan.

7. Schakel de sirene in door de aan/uit-knop 3 seconden lang ingedrukt te houden.



Als de verbinding mislukt, schakel de sirene uit en probeer het na 5 seconden opnieuw. Als het maximale aantal apparaten al aan de hub is toegevoegd (afhankelijk van het model van de hub), verstuurt het systeem een melding wanneer u probeert er meer toe te voegen.

Zodra de sirene is toegevoegd aan de hub, verschijnt deze in de lijst met hub-apparaten in de Ajax-app. Het interval voor het bijwerken van de status van apparaten in de lijst hangt af van de instellingen van Jeweller of Jeweller/Fibra en bedraagt standaard 36 seconden.

Storingen

Wanneer het apparaat een storing detecteert (er is bijvoorbeeld geen verbinding via het Jeweller-protocol), wordt in een Ajax-app linksboven bij het apparaatpictogram een storingsteller weergegeven.

Alle storingen worden weergegeven in de statussen van het apparaat. Velden met storingen worden rood gemarkeerd.

In de volgende gevallen wordt een storing weergegeven:

• De temperatuur van het apparaat buiten de aanvaardbare grenzen valt.
• De behuizing van het apparaat is open (de sabotagebeveiliging is geactiveerd).
• Er geen verbinding met de hub of signaalversterker is via Jeweller.
• De batterij van het apparaat bijna leeg is.

Pictogrammen

De pictogrammen in een Ajax-app geven enkele van de statussen van Superior HomeSiren Jeweller weer. U kunt ze bekijken in het tabblad Apparaten.

Statussen

Het statusscherm bevat informatie over de sirene en de bedrijfswaarden. U kunt de statussen van de sirene bekijken in Ajax-apps:

1. Ga naar het tabblad Apparaten.
2. Selecteer Superior HomeSiren Jeweller in de lijst.

Instellingen

Om de instellingen van Superior HomeSiren Jeweller te wijzigen, in een Ajax-app:

1. Ga naar het tabblad Apparaten.
2. Selecteer Superior HomeSiren Jeweller in de lijst.
3. Ga naar Instellingen door op het tandwielpictogram te drukken.
4. Stel de vereiste waarden in.
5. Druk op Terug om de nieuwe instellingen op te slaan.

Pieptooninstellingen

De reactie van de sirene op alarmmeldingen van een apparaat instellen

In Ajax-apps kunt u de reactie van de sirene op de alarmen van elk systeemapparaat afzonderlijk configureren. Deze functie is handig als u de sirene niet wilt activeren wanneer een specifiek apparaat wordt geactiveerd. Bijvoorbeeld wanneer LeaksProtect Jeweller een alarm activeert.

Om de reactie van de sirene op een alarmmelding van een apparaat in te stellen:

1. Open een Ajax-app.
2. Ga naar het tabblad Apparaten.
3. Selecteer het apparaat waarvoor u de reactie van de sirene wilt configureren.
4. Ga naar de instellingen van het apparaat door op het tandwielpictogram te drukken.
5. Zoek het deel Alarm met sirene en schakel de gewenste schakelaars in.
6. Herhaal stap 3 tot en met 5 voor de overige systeemapparaten.

De reactie van de sirene op het activeren van een sabotagealarm instellen

In de Ajax-apps kunt u de reactie van de sirene op sabotagealarmen van elk apparaat in het systeem instellen. Indien de functie is geactiveerd, geeft de sirene een geluidssignaal af wanneer de sabotagebeveiliging of de versnellingsmeter van het apparaat wordt geactiveerd.

Om de reactie van de sirene op een sabotagealarm in te stellen:

1. Open een Ajax-app.
2. Ga naar het tabblad Apparaten.
3. Selecteer de hub en ga naar de instellingen .
4. Selecteer het menu Service.
5. Ga naar Geluiden en alarmen.
6. Schakel de optie Als het deksel van de hub of een detector open is in.
7. Druk op Terug om de nieuwe instellingen op te slaan.

Stel de reactie van de sirene in wanneer op de paniekknop in de app gedrukt wordt

In de Ajax-apps kunt u de reactie van de sirene op het indrukken van de paniekknop in de app instellen. Volg deze stappen om dit te doen:

1. Open een Ajax-app.
2. Ga naar het tabblad Apparaten.
3. Selecteer de hub en ga naar de instellingen .
4. Selecteer het menu Service.
5. Ga naar Geluiden en alarmen.
6. Schakel de optie Als de paniekknop wordt ingedrukt (app) in.
7. Druk op Terug om de nieuwe instellingen op te slaan.

De indicatie na een alarm van de sirene instellen

De sirene kan gebruikers via de led-indicatie informeren over het activeren van het systeem.

De optie werkt als volgt:

1. Het systeem registreert het alarm.
2. De sirene geeft een alarmsignaal af. De duur en het volume zijn afhankelijk van de instellingen van het apparaat.
3. De led van de sirene en de externe led (indien aangesloten) knipperen ongeveer elke 3 seconden twee keer totdat het systeem wordt uitgeschakeld.

Met deze functie kunnen systeemgebruikers en beveiligingspatrouilles zien dat het alarm is geactiveerd.

Om de indicatie na een alarm voor de sirene in te schakelen, in een Ajax PRO-app:

1. Ga naar de instellingen van de hub:

   • Hub → Instellingen → Service → led-indicatie.

2. Bepaal bij welke gebeurtenissen de led van een sirene twee keer moet knipperen voordat het systeem wordt uitgeschakeld:

   • Bevestigd inbraak-/overvalalarm.
   • Enkelvoudig inbraak-/overvalalarm.
   • Openen van het deksel.

3. Selecteer de gewenste sirene in het menu Apparaten.

4. Druk op Terug om de nieuwe instellingen op te slaan.

Stel specifieke waarschuwingen bij het annuleren of afbreken van een alarm

In de instellingen van de hub in de Ajax PRO-app kunt u selecteren welke apparaten een alarm moeten afgeven als een alarm wordt geannuleerd of afgebroken. De functies Melding alarmannulering en Melding afbreken alarm zijn vereist voor systemen die moeten voldoen aan de ANSI/SIA CP-01-2019-norm*.

Om apparaten te selecteren die het afbreken of annuleren van een alarm moeten melden, in de Ajax PRO-app:

1. Selecteer de gewenste hub en ga naar:

   • Instellingen → Service → In-/uitschakelproces

2. Zorg ervoor dat ANSI/SIA CP-01-2019 is geselecteerd voor de instelling Naleving van normen.

3. Selecteer de apparaten voor de opties Specifiek alarm bij alarmannulering en Specifiek alarm bij afbreken alarm.

4. Druk op Terug om de nieuwe instellingen op te slaan.

Meer informatie over de systeemvereisten van ANSI/SIA CP-01-2019

* Superior HomeSiren Jeweller is niet gecertificeerd volgens ANSI/SIA CP-01-2019.

Bel bij opening of aanbellen

Als Bel bij opening of aanbellen is ingeschakeld, meldt Superior HomeSiren Jeweller de gebruiker met een korte pieptoon als de openingsdetectoren worden geactiveerd of er wordt aangebeld als het systeem is uitgeschakeld. De functie wordt bijvoorbeeld gebruikt in winkels om het personeel te laten weten dat er iemand binnenkomt.

Alarmmeldingen worden in twee stappen geconfigureerd: het instellen van de sirene en daarna van de openingsdetectoren. Dit artikel biedt meer informatie over Bel en hoe u detectoren configureert.

Om de reactie van de sirenes in te stellen:

1. Open een Ajax-app.
2. Ga naar het tabblad Apparaten.
3. Selecteer Superior HomeSiren Jeweller en ga naar de instellingen ervan .
4. Ga naar het menu Pieptooninstellingen.
5. Schakel de Bel bij opening of aanbellen schakelaar in de categorie Pieptoon bij uitschakeling in.
6. Stel het gewenste alarmvolume in.
7. Druk op Terug om de nieuwe instellingen op te slaan.

Als de instellingen correct zijn, verschijnt er een belpictogram op het tabblad Beheer in de Ajax-app. Klik hierop om de bel bij opening te activeren of deactiveren.

Indicatie

Testen van de functionaliteit

Een Ajax-systeem biedt verschillende soorten testen om de juiste installatieplaats voor sirenes te selecteren. De testen beginnen niet meteen. De wachttijd overschrijdt echter niet de duur van de polling-interval van het apparaat. Het polling-interval kan gecontroleerd en geconfigureerd worden in de instellingen van de hub (Hub → Instellingen → Jeweller of Jeweller/Fibra).

Om de test uit te voeren, in de Ajax-app:

1. Selecteer de vereiste hub.

2. Ga naar het tabblad Apparaten.

3. Selecteer Superior HomeSiren Jeweller in de lijst.

4. Ga naar de Instellingen .

5. Selecteer de test:

   1. Jeweller-signaalsterktetest.

   2. Volumetest.

   3. Dempingtest.

6. Voer de test uit.

Selectie van de installatieplaats

Bij de keuze waar u de Superior HomeSiren Jeweller wilt installeren, moet u rekening houden met de factoren die de werking beïnvloeden:

• Jeweller-signaalsterkte.
• De afstand tussen de sirene en de hub (of de signaalversterker).
• Obstakels die de radio- en geluidsoverdracht kunnen verstoren, zoals muren, plafonds tussen verdiepingen en grote objecten.

Denk aan de aanbevelingen voor plaatsing bij het ontwikkelen van een project voor het beveiligingssysteem van de faciliteit. Alleen een specialist mag het systeem ontwerpen en installeren. De lijst met aanbevolen partners is hier beschikbaar.

De aanbevolen installatiehoogte is 2,5 m of hoger. Zo wordt het voor inbrekers moeilijk om toegang te krijgen tot het apparaat.

Jeweller-signaalsterkte

De Jeweller-signaalsterkte wordt bepaald door het aantal niet-geleverde of beschadigde datapakketten in een bepaalde periode. Het pictogram in het tabblad Apparaten geeft de signaalsterkte aan:

• Drie streepjes — uitstekende signaalsterkte.
• Twee streepjes — goede signaalsterkte.
• Eén streepje — lage signaalsterkte; een stabiele werking wordt niet gegarandeerd.
• Doorgestreept pictogram — geen signaal.

Plaatsen waar u de sirene niet mag installeren

1. Buitenshuis. Hierdoor kan de sirene defect raken.
2. Op plaatsen waar het geluidssignaal wordt gedempt, zoals binnenin meubilair, achter dikke gordijnen, enz.
3. In de buurt van metalen voorwerpen en spiegels die radiosignalen kunnen dempen of afschermen.
4. Op plaatsen met een temperatuur en vochtigheidsgraad buiten de toegestane grenzen. Dit kan leiden tot schade aan de sirene.
5. Dichter dan 1 m van de hub (of signaalversterker). Dit kan leiden tot communicatieverlies tussen de sirene en de hub.
6. Op plaatsen met een zwak signaal. Dit kan leiden tot communicatieverlies met de hub.

Installatie

Om de sirene te installeren:

1. Draai de bevestigingsschroef los. Verwijder vervolgens het SmartBracket-montagepaneel van de sirene door het tegen de klok in te draaien.

2. Bevestig het SmartBracket-paneel met dubbelzijdig plakband op de geselecteerde installatieplaats.

   Dubbelzijdig plakband kan alleen gebruikt worden voor tijdelijke installatie. Als het apparaat met dubbelzijdig plakband is bevestigd, kan het op elk moment loskomen van het oppervlak en vallen. Zolang het apparaat met dubbelzijdig plakband is bevestigd, wordt de sabotagebeveiliging niet geactiveerd wanneer het apparaat van het oppervlak wordt losgemaakt.

3. Plaats de sirene op SmartBracket en draai deze met de klok mee. De led-indicatie van het apparaat begint te knipperen om aan te geven dat de sabotagebeveiliging op de sirene is gesloten.

   Als de led-indicatie niet oplicht wanneer de sirene op SmartBracket wordt geplaatst, controleer dan de status van de sabotagebeveiliging in de Ajax-app, evenals de integriteit van de bevestiging en of de sirene goed vastzit op het paneel.

4. Voer de Jeweller-signaalsterktetest uit. De aanbevolen signaalsterkte is twee of drie streepjes. Als dit laag is, kunnen we niet garanderen dat het apparaat stabiel werkt. Overweeg om het apparaat te verplaatsen, aangezien verplaatsing van zelfs 20 cm de signaalsterkte aanzienlijk kan verbeteren. Als het signaal na verplaatsing nog steeds slecht of onstabiel is, gebruik dan een signaalversterker.

5. Voer de Volumetest uit.

6. Voer de Dempingtest uit. Tijdens de test kan de signaalsterkte kunstmatig worden verlaagd en verhoogd om verschillende omstandigheden op de installatielocatie te simuleren. Als de installatielocatie correct is gekozen, heeft de sirene een stabiele signaalsterkte van 2 - 3 streepjes.

7. Als de tests succesvol zijn afgerond, verwijdert u de sirene van SmartBracket.

8. Bevestig het SmartBracket-paneel aan het oppervlak met de meegeleverde schroeven.

   Als u andere bevestigingsmiddelen gebruikt, let er dan op dat deze het montagepaneel niet beschadigen of vervormen. Om de installatie te vergemakkelijken, kunt u de schroefgaten voorboren terwijl het montagepaneel nog vastzit met de dubbelzijdig plakband.

9. Plaats de sirene op SmartBracket.

10. Draai de bevestigingsschroef aan de onderkant van de behuizing van de sirene vast. De schroef is nodig voor een betrouwbaardere bevestiging en om de sirene te beschermen tegen snelle demontage.

Een externe led aansluiten

U kunt een externe led aansluiten op Superior HomeSiren Jeweller. Deze indicator werkt parallel met de ingebouwde led van het apparaat en bootst de signalen ervan volledig na.

Gebruik de aansluiting op de achterkant van de behuizing van de sirene om deze aan te sluiten. Let bij het aansluiten op de polariteit: de zwarte aansluitdraad is het “+” contact.

De uitgangsspanning bedraagt 3 V, 10 mA.

Om een externe led te verbinden:

1. Verwijder de sirene van het montagepaneel als deze al is geïnstalleerd.
2. Leid de kabel van de externe led door de behuizing van Superior HomeSiren Jeweller.
3. Sluit de externe led aan op de Superior HomeSiren Jeweller met de meegeleverde aansluiting.
4. Controleer de werking van de aangesloten externe led.
5. Installeer de sirene op het oppervlak volgens stappen 3 - 10 zoals beschreven in het deel Installatie.

Onderhoud

Controleer regelmatig of de sirene goed werkt. Controleer deze minimaal elke drie maanden. Verwijder stof, spinnenwebben en ander vuil van de behuizing van het apparaat. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.

Gebruik geen middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten om de sirene te reinigen.

De batterijen in de sirene garanderen tot 5 jaar zelfstandige werking met een polling-interval door de hub van 1 minuut of minstens 6 uur constant geluid van de zoemer.

Als de batterij bijna leeg is, stuurt het systeem op tijd een melding dat de batterij vervangen moet worden. Wanneer het systeem is ingeschakeld, licht de led langzaam groen op en gaat daarna uit.

Batterijen vervangen

Technische specificaties

Alle technische specificaties

Naleving van normen

Instelling conform EN 50131-vereisten

Instelling conform ANSI/SIA CP-01-2019-vereisten

Garantie

De garantie op de producten van de Limited Liability Company, "Ajax Systems Manufacturing", is 2 jaar geldig na aankoop.

Indien het apparaat niet goed functioneert, raden we u aan om eerst contact op te nemen met de ondersteuningsdienst. De meeste technische problemen kunnen op afstand worden opgelost.

Garantieverplichtingen

Gebruikersovereenkomst

Contact opnemen met de technische ondersteuning:

• E-mail: support@ajax.systems
• Telegram

Gefabriceerd door "AS Manufacturing" LLC
