Moduł do podłączenia systemów alarmowych Ajax do nadajników VHF innych producentów

Natychmiastowa transmisja alarmów bez Internetu

vhfBridge jest transponderem zapewniającym hubowi dodatkowy kanał do komunikacji ze stacją monitorowana. Dzięki vhfBridge możesz korzystać z systemów Ajax w miastach, w których połączenie z Internetem jest niestabilne, w rezerwatach przyrody, na terenach górskich i pustynnych.

Alarmy i zdarzenia systemu są transmitowane za pomocą fal radiowych VHF na odległość kilkudziesięciu kilometrów1. vhfBridge może być używany jako podstawowy lub zapasowy kanał komunikacyjny.
Instant alarm transmission without Internet

Niezawodność i wszechstronność z założenia

Reliability and versatility by design
vhfBridge można kupić bez obudowy
Do vhfBridge można podłączyć dowolny nadajnik VHF z wejściami przekaźnikowymi

Rozbudowana autonomia

W obudowie vhfBridge można zamontować zapasową baterię o pojemności 7 Ah. Będzie ona zasilać nadajnik VHF o poborze prądu do 2A. Dzięki temu nadajnik nie musi mieć swojej baterii, co zmniejsza częstotliwość konserwacji.

W przypadku przerwy w dostawie prądu do obiektu transponder i nadajnik działają na baterii zapasowej do 75 godzin4, nadal przekazując informacje o zdarzeniach do centralnej stacji monitorowania.
  • Do 75 godzin4 autonomicznej pracy
  • Miejsce na na baterię zapasową 7 Ah
Elaborate autonomy

Regulowana sygnalizacja

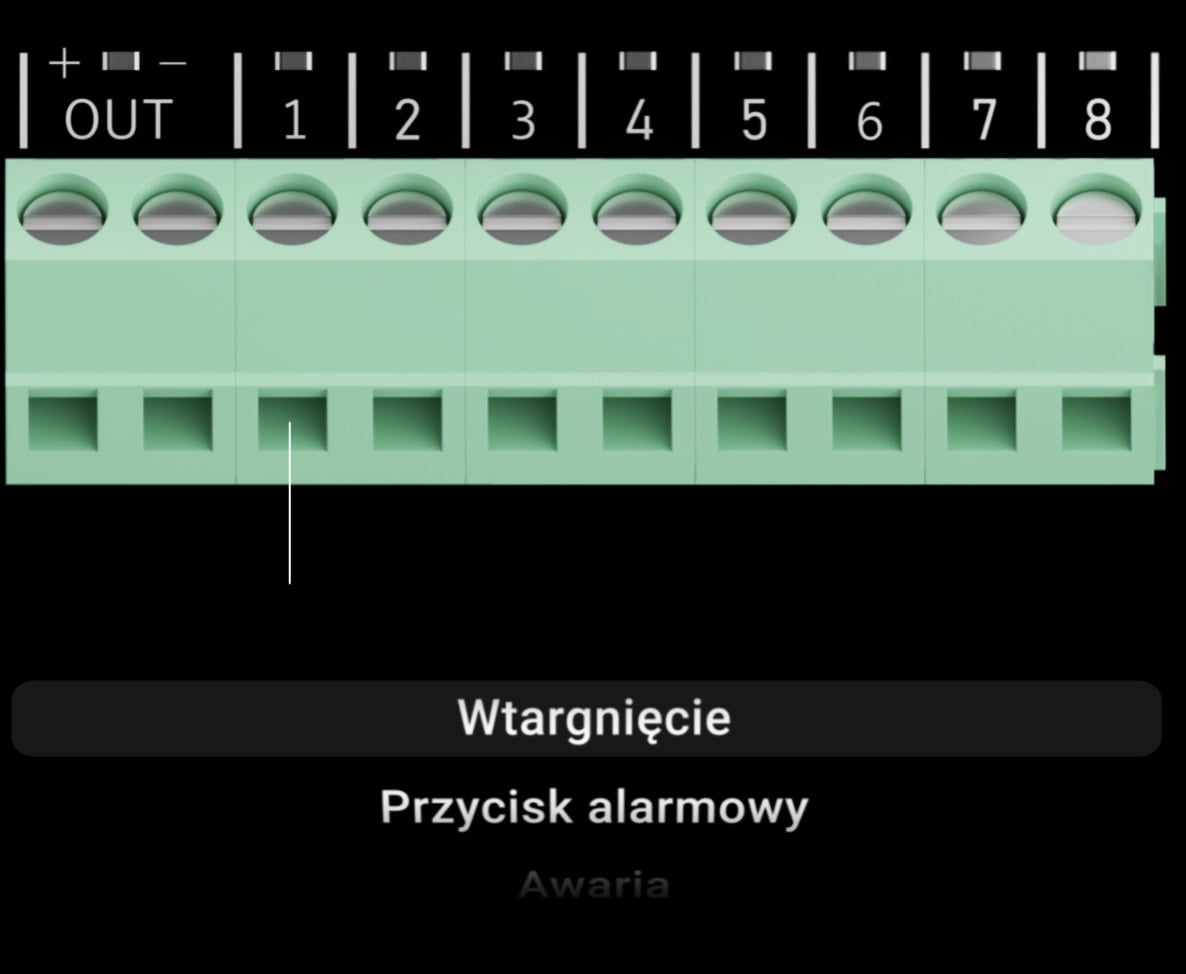

Otrzymuj tylko powiadomienia, których potrzebujesz. Każde wyjście vhfBridge można skonfigurować w aplikacji Ajax: ustawić zdarzenie lub je wyłączyć.
Adjustable signalling

Bezkompromisowe bezpieczeństwo komunikacji

vhfBridge komunikuje się z hubem za pomocą szyfrowanego protokołu radiowego Jeweller. Gwarantuje to ciągłe współdziałanie wszystkich urządzeń systemu alarmowego. Protokół radiowy wykorzystuje synchronizację ramkową w sesji komunikacyjnej pomiędzy urządzeniami, uwierzytelnianie zapobiegające oszustwom oraz szyfrowanie, które zapewnia ochronę przed kradzieżą danych.
Połączenie z hubem na odległość
do 1800 metrów
Przesyłanie alarmu w
0,15 sekundy
Interwał pingu huba
od 12 sekund

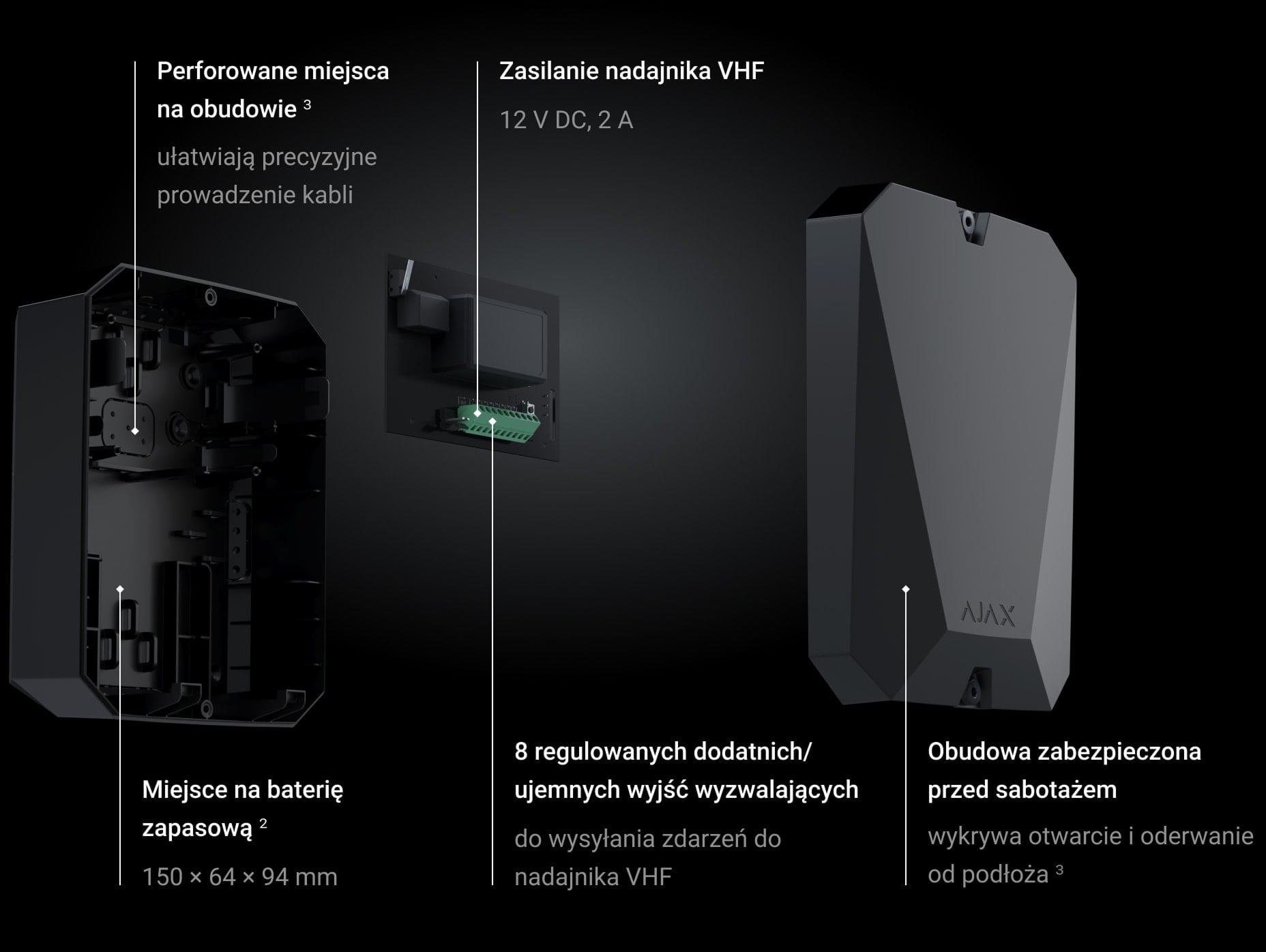

Bezproblemowa instalacja

Tak jak inne urządzenia, Ajax vhfBridge łączy się z hubem w aplikacji mobilnej po zeskanowaniu kodu QR. Obudowa transpondera ma perforowane miejsca ułatwiające lepszą organizację okablowania. Wyjścia konfiguruje się za pomocą aplikacji Ajax na smartfony i komputery.
  • Dodawanie do system przez skanowanie kodu QR
  • Montaż na ścianie
  • Połączenie z nadajnikiem VHF
  • Konfigurowanie w aplikacji
Hassle-free installation

Dane techniczne

Kolor
Biały i czarny
Klasyfikacja
Transponder do komunikacji ze stacją monitorowania za pomocą nadajnika VHF
Instalacja
Wewnątrz
Liczba możliwych wyjść
8
Typy wyjść
Wyzwolenie dodatnie i ujemne (w zależności od ustawień)
Typy transmisji
Impulsowa i bistabilna (w zależności od ustawień)
Zalecanych nadajników VHF
Nadajnik alarmowy Hawk VHF firmy FSK Electronics
TX750C firmy RDC
TR-41 firmy Puper
Kompatybilność z jednostkami centralnymi Ajax
Współpracuje z Hub 2, Hub Plus, Hub 2 Plus
Kompatybilność z podwajaczami zasięgu Ajax
+
Kompatybilność z nadajnikami radiowymi VHF innych firm
vhfBridge łączy się z dowolnym nadajnikiem VHF z wejściami przekaźnikowymi

Zalecane modele
Obsługa fotoweryfikacji alarmów
Nie
Zasilanie główne
100–240 V, 50/60 Hz
Zasilanie zapasowe
12 V DC, do 75 godzin zasilania transpondera i nadajnika
Obsługiwany typ baterii
Bateria 12 V z pełnym cyklem ładowania do 30 godzin.

Maksymalny rozmiar baterii zainstalowanej w obudowie może wynosić 150 × 64 × 94 mm
Zalecany typ baterii
Bateria 12 V o pojemności 4 lub 7 Ah

Bateria zapasowa nie jest dołączona do zestawu
Zasilanie nadajnika VHF
12 V DC, 2 A
Zabezpieczenie przed sabotażem
Ochrona przed fałszowaniem
Powiadomienia o zagłuszaniu
Ochrona przed otwarciem lub oderwaniem
Bateria zapasowa
Protokół radiowy Jeweller
Zasięg komunikacji — do 1800 metrów w linii wzroku
Dwukierunkowa komunikacja między urządzeniami
Częstotliwości robocze — 868,0−868,6 MHz
Automatycznie regulowana moc sygnału radiowego — do 25 mW
Szyfrowanie blokowe oparte na algorytmie AES
Interwał pingu czujnika — 12–300 sekund
Przeskakiwanie częstotliwości

Dowiedz się więcej o Jeweller
Maksymalna moc sygnału radiowego
≤ 25 mW
Stopień ochrony
IP50
Dopuszczalna temperatura pracy
Od –10°С do +40°С
Dopuszczalna wilgotność
Do 75%
Wymiary
196 × 238 × 100 mm (z obudową)
145 × 89 × 51 mm (bez obudowy)
Waga
840 g (z obudową)
165 g (bez obudowy)
Gwarancja
Obsługa gwarancyjna obowiązuje przez 24 miesiące od daty sprzedaży.

Dowiedz się więcej
Pełny zestaw
vhfBridge
Przewód zasilania
Przewód przyłączeniowy baterii 12 V
Zestaw instalacyjny
Obudowa (zależnie od zestawu)
Krótka instrukcja
Żywotność
10 lat
1 Odległość zależy od nadajnika, ukształtowania terenu i pogody. Maksymalny zasięg różni się w poszczególnych przypadkach.
2 Bateria zapasowa nie należy do zestawu.
3 vhfBridge może być sprzedawany bez obudowy.
4 Gdy używana jest bateria 7 Ah.

Ajax vhfBridge — module for connecting Ajax security system to third-party VHF transmitters

Ajax vhfBridge is a security module responsible for keeping the Ajax security control panel connected to a third-party VHF transmitter. The device is equipped with eight transistor outputs. VhfBridge is compatible with smart Ajax control panels — Hub 2, Hub Plus, Hub 2 Plus and Ajax radio signal range extenders.

The vhfBridge signalling transponder is an intermediate link in receiving and transmitting information between the signalling panel and the VHF transmitters, which provide Ajax with an additional communication channel to the security company’s central monitoring console.

To connect, pay attention to the following VHF transmitters: TR-41 from Puper, Hawk VHF Alarm Transmitter from FSK Electronics and TX750C from RDC. The Ajax vhfBridge module is compatible with third-party VHF transmitters with relay inputs.

The primary purpose of the Ajax vhfBridge module for adding third-party VHF transmitters to the Ajax security system

The Ajax vhfBridge transponder connects the hub of the Ajax security system to the monitoring console via a third-party VHF transmitter. It provides signalling with an additional communication channel with the security company. The Ajax vhfBridg module can be selected as the main channel as a backup, simultaneously with the transmission of alarms via Contact ID, SIA and other proprietary protocols.

Thanks to this principle of operation, Ajax security devices can be installed and connected to the security panel even on objects with unstable or non-existent Internet. With the Ajax vhfBridge transponder, the alarm signal can be transmitted for tens of kilometres in mountains, fields, desert areas, large protected areas, etc.

Features of the vhfBridge module

  • The vhfBridge module supports two types of signal transmission: bistable and pulse (depending on the type of zone and settings).
  • The device is protected from disassembly or damage of the case by a tamper. In the event of interference, the security user will receive a notification.
  • The vhfBridge module receives power from the AC 100-240 V, 50/60 Hz network. Installation of a backup power supply 7 Ah or battery 4 (not included) is available, which can provide autonomous operation for up to 75 hours (with 7 Ah battery) transmitter and transponder. The device’s body is made in a minimalist style of white or black plastic. The module housing has space for a battery up to 150 × 64 × 94 mm.
  • The broadcast signal is protected against data spoofing and encrypted. The performance of all devices is monitored by pings every 12-300 seconds, and in case of failure or in case of need to replace the batteries, the user will receive a message about the problem.
  • The vhfBridge signalling module interacts with the Ajax control panel via the two-way secure Jeweller protocol at the operating frequency of 868-868.6 MHz. The range of communication with the hub reaches 1800 m, provided there are no obstacles.

Jeweller radio technology provides instant sending of alarm messages and their delivery in 0.15s. The information is protected from jamming, interference, substitution by intruders and interception.

  • The Ajax security alarm control panel receives data from the device in encrypted form and case of detection of signal jamming, transfers the work of the entire security system to other frequencies. Thanks to the two-way connection, the hub constantly checks the level of performance of the system’s devices by pinging every 12-300 seconds (the user in the Ajax application sets the test frequency).
  • In case of alarm in the protected area, the signal arrives in less than 0.15 seconds.

Ajax vhfBridge transponder for burglar alarm capabilities

The Ajax vhfBridge alarm module receives alarms from the security control panel and transmits them via a connected VHF transmitter to the security company’s central monitoring console. The transponder supports two-way communication with the hub, which conducts test tests of devices and signal processing.

The Ajax security system users have the opportunity to join the security organization’s monitoring console.

The Ajax vhfBridge security transponder has eight low-potential and high-potential transistor outputs, which can be disconnected or set to trigger alarm events. The system administrator can configure the following types of events in the Ajax application:

  1. Security system failure.
  2. Invasion of the protected area.
  3. Tamper reaction.
  4. Alarm button.
  5. The power loss of alarm devices and battery discharge.
  6. Loss of communication with security devices.
  7. Reaction to fire.
  8. Alarms of various kinds.
  9. Changing alarm modes.
  10. Alarms confirmed by the emergency button.
  11. Aid.

Installation and configuration of the Ajax vhfBridge transponder

The Ajax vhfBridge module is connected to the security system via the Ajax application after scanning the QR code on the device’s body. The system user can check the tamper status, battery charge, signal strength, connection of external power and network in the mobile application.

The transponder should be mounted in a place with a high signal level, invisible to outsiders. There are perforated areas on the back of the Ajax vhfBridge housing to neatly connect all wires.

Complete set of the Ajax vhfBridge transponder

  1. VhfBridge module;
  2. Corps;
  3. Mounting kit;
  4. 12 V battery connection cable;
  5. Power cable;
  6. Instruction.
