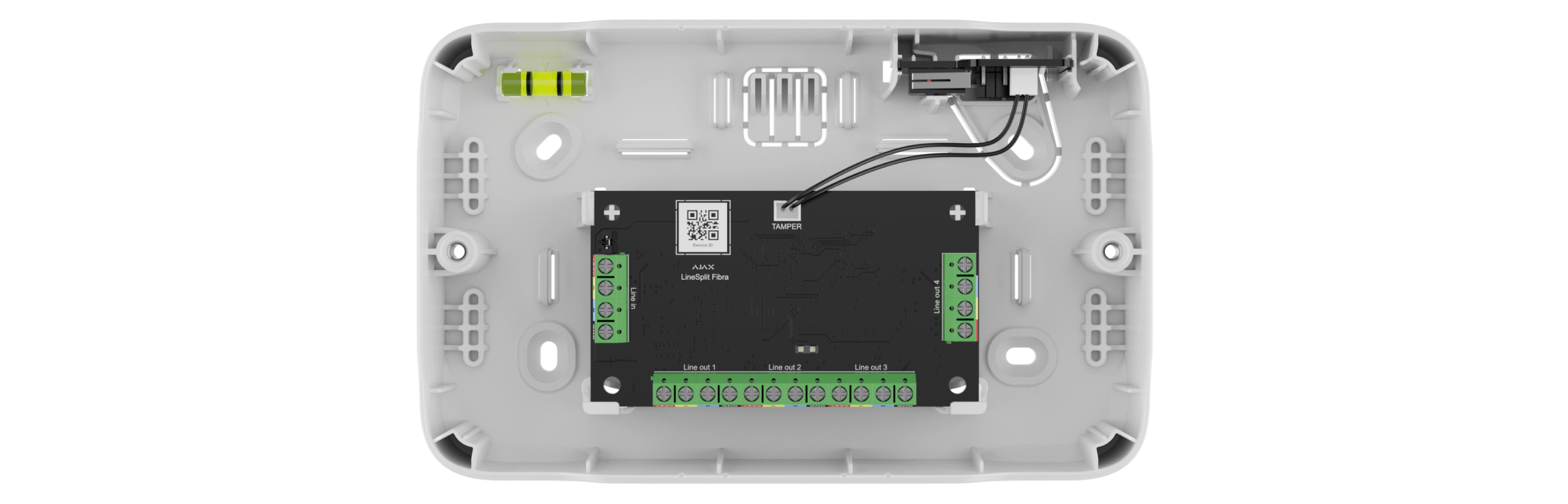

Case jest obudową przeznaczoną do instalacji jednego lub wielu kompatybilnych z nią urządzeń Ajax. Kompletny zestaw zawiera płytkę styku antysabotażowego do ochrony urządzeń przed sabotażem. Kompletny zestaw zawiera płytkę styku antysabotażowego do ochrony urządzeń przed sabotażem. Obudowa Case została wyposażona w mocowania i kanały do wygodnego poprowadzenia przewodów. Obudowa jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń.
Obudowa Case jest produkowana w kilku wersjach. Ilość gniazd w każdym modelu różni się w zależności od kombinacji urządzeń:
Case A (106) — jedno urządzenie Ajax;
Case B (175) — do dwóch urządzeń Ajax;
Case C (260) — jedno urządzenie Ajax i bateria 7 Ah;
Case D (430) — do ośmiu urządzeń i dwóch baterii 18 Ah.
Elementy funkcjonalne

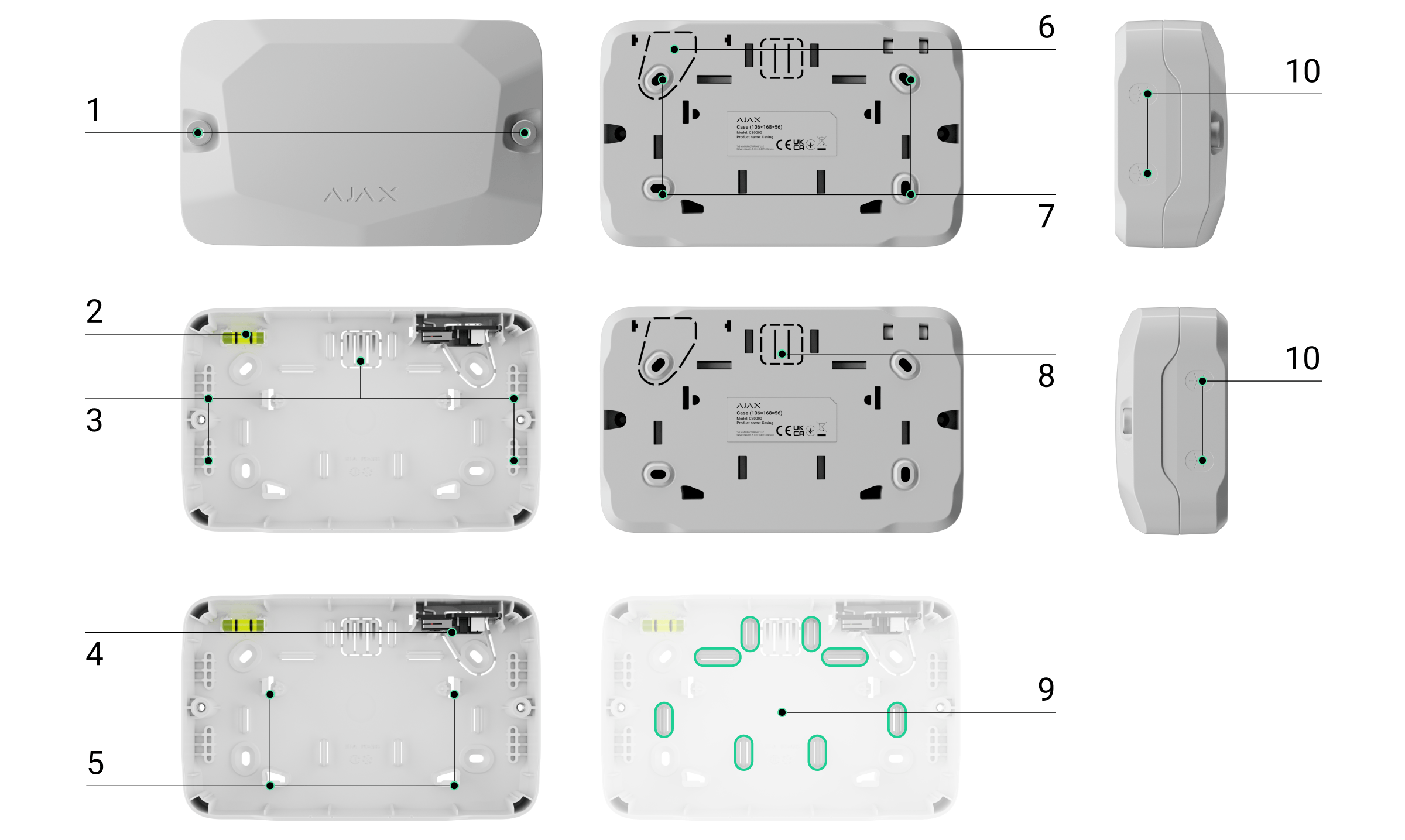

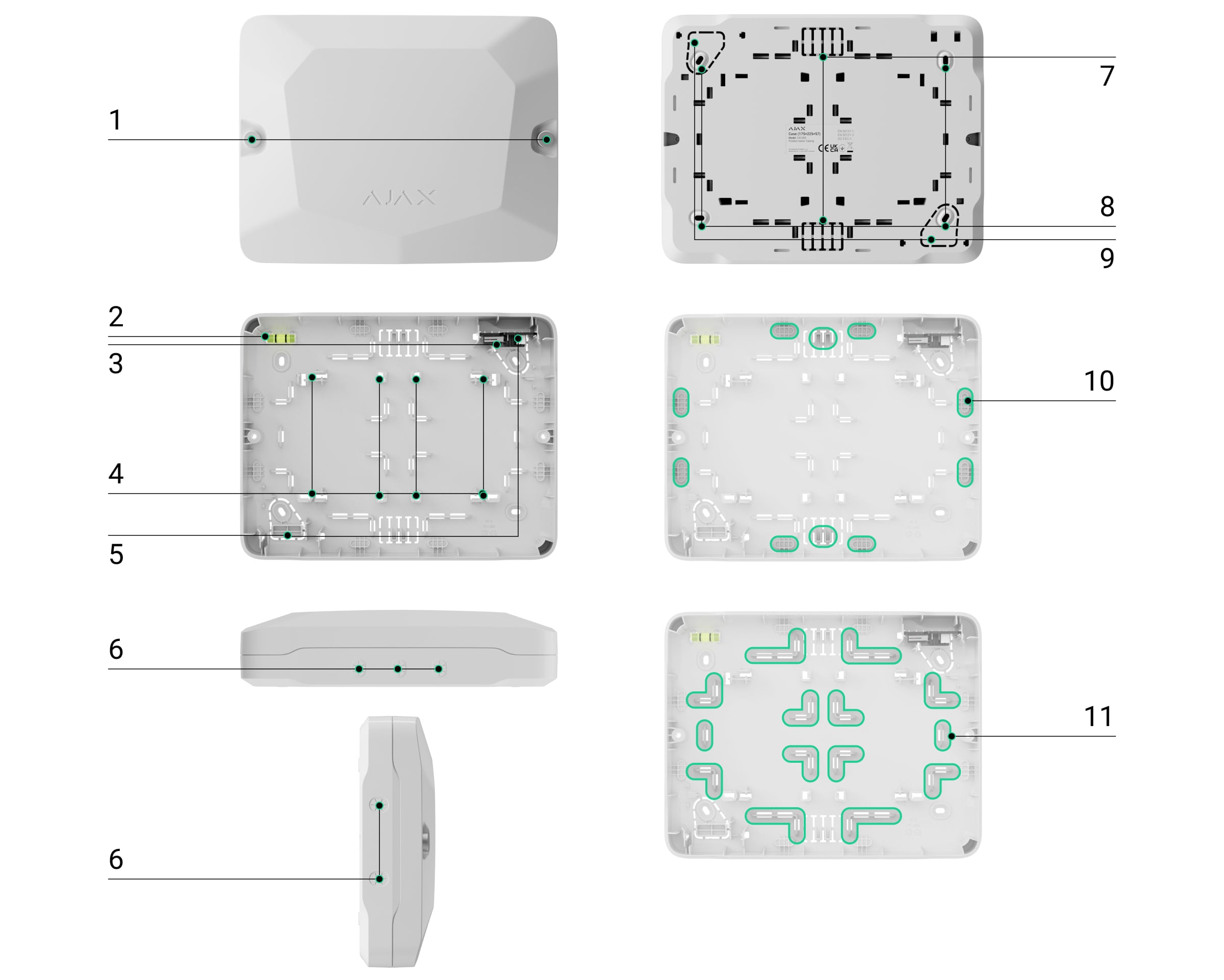

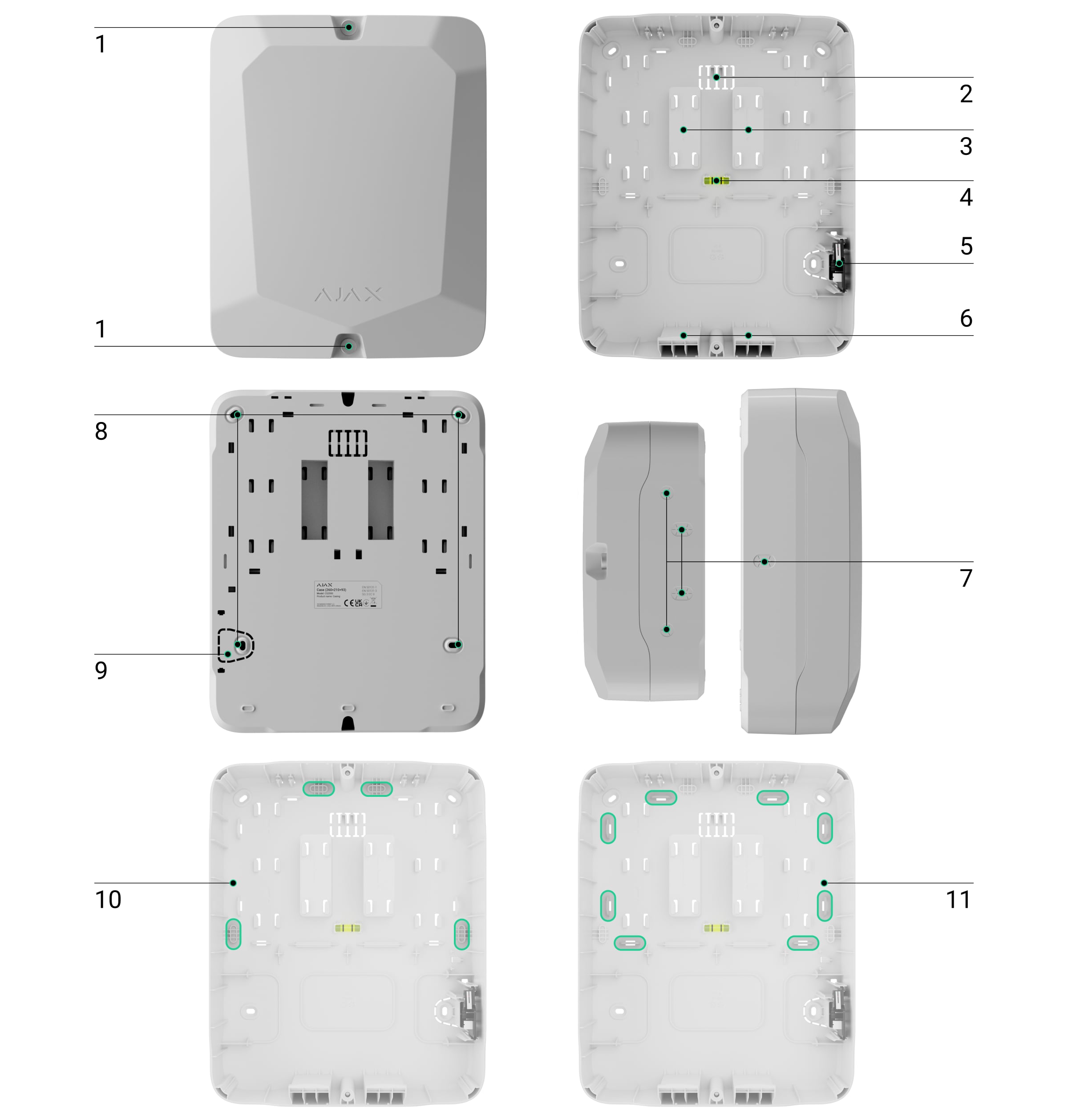

Wkręty mocujące pokrywę obudowy. Mogą być odkręcone przy pomocy dołączonego klucza sześciokątnego (Ø 4 mm).
Poziomica pęcherzykowa do sprawdzenia kąta nachylenia mocowania podczas instalacji.
Zatyczki chroniące urządzenia podczas wiercenia.
Płytka styku antysabotażowego z przewodem do podłączenia urządzenia Ajax.

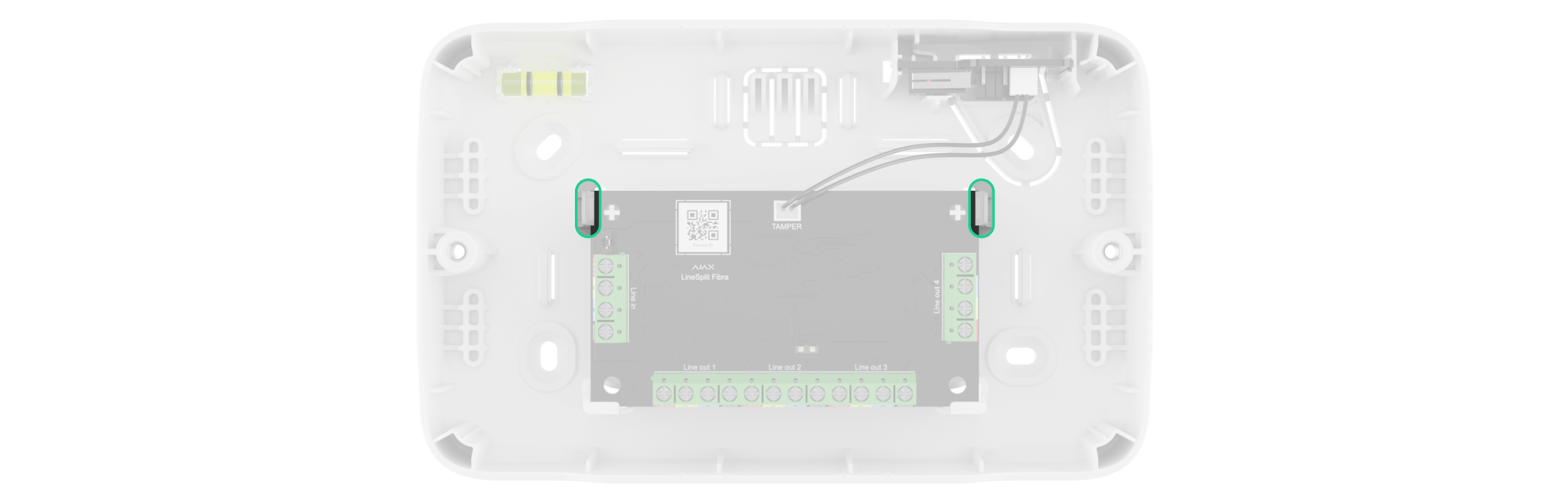

Zatrzaski do mocowania urządzenia.
Perforowana część obudowy. Nie należy jej odłamywać. Ta część jest niezbędna do wyzwolenia styku sabotażowego w przypadku jakiejkolwiek próby odłączenia obudowy od powierzchni.
Otwory do mocowania obudowy do powierzchni.
Perforowana część do prowadzenia przewodów.
Łączniki do mocowania przewodów z opaskami.
Zagłębienia dla dodatkowej wygody podczas wiercenia otworów.
Wkręty mocujące pokrywę obudowy. Mogą być odkręcone przy pomocy dołączonego klucza sześciokątnego (Ø 4 mm).
Poziomica pęcherzykowa do sprawdzenia kąta nachylenia mocowania podczas instalacji.
Płytka styku antysabotażowego z przewodem do podłączenia urządzenia Ajax.
Zatrzaski do mocowania urządzenia.
Miejsca do zamocowania płytki styku antysabotażowego.
Zagłębienia dla dodatkowej wygody podczas wiercenia otworów.
Perforowana część do prowadzenia przewodów.
Otwory do mocowania obudowy do powierzchni.
Perforowane części obudowy. Nie należy ich odłamywać. Są niezbędne do wyzwolenia styku antysabotażowego w przypadku jakiejkolwiek próby oderwania obudowy od powierzchni.
Zatyczki chroniące urządzenia podczas wiercenia.
Łączniki do mocowania przewodów z opaskami.

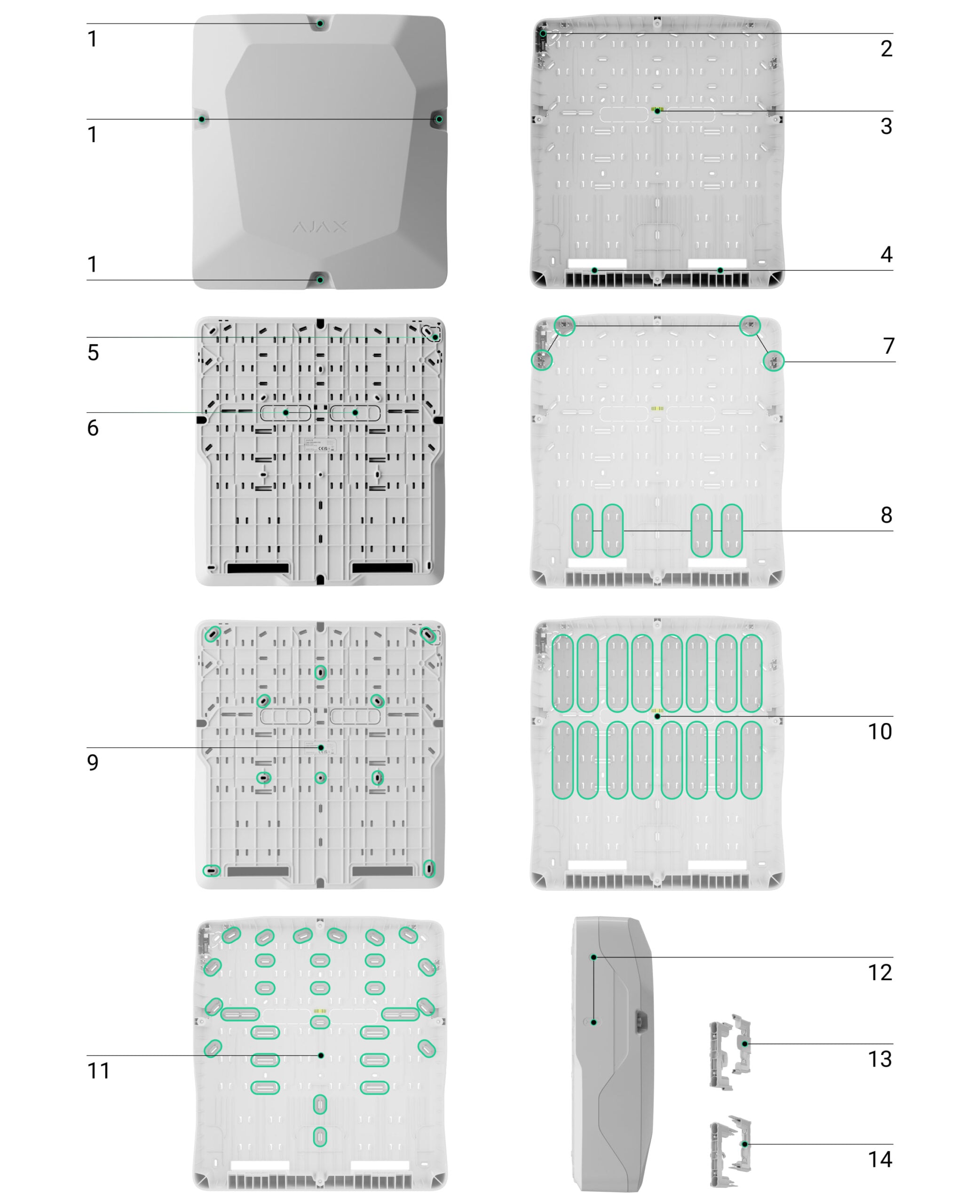

Wkręty mocujące pokrywę obudowy. Mogą być odkręcone przy pomocy dołączonego klucza sześciokątnego (Ø 4 mm).
Perforowana część do prowadzenia przewodów.
Szyny do montażu Superior LineSupply Fibra.
Poziomica pęcherzykowa do sprawdzenia kąta nachylenia mocowania podczas instalacji.
Płytka styku antysabotażowego z przewodem do podłączenia modułu.
Specjalne uchwyty na baterię.
Zagłębienia dla dodatkowej wygody podczas wiercenia otworów.
Otwory do mocowania obudowy do powierzchni.
Perforowana część obudowy. Nie należy jej odłamywać. Jest niezbędna do wyzwolenia styku antysabotażowego w przypadku jakiejkolwiek próby oderwania obudowy od powierzchni.
Zatyczki chroniące urządzenia podczas wiercenia.
Łączniki do mocowania przewodów z opaskami.
Wkręty mocujące pokrywę obudowy. Mogą być odkręcone przy pomocy dołączonego klucza sześciokątnego (Ø 4 mm).
Płytka styku antysabotażowego z przewodem do podłączenia urządzenia Ajax.
Poziomica pęcherzykowa do sprawdzenia kąta nachylenia mocowania podczas instalacji.
Specjalne uchwyty na baterie.
Perforowana część obudowy. Nie należy jej odłamywać. Jest niezbędna do wyzwolenia styku antysabotażowego w przypadku jakiejkolwiek próby oderwania obudowy od powierzchni.
Perforowana część do prowadzenia przewodów.
Pełen zestaw szyn do montażu płytki LED Superior Hub Hybrid (4G) (without casing).
Szyny do montażu Superior LineSupply Fibra.
Otwory do mocowania obudowy do powierzchni.
Szyny do montażu Superior LineSupply Fibra i uchwytów.
Łączniki do mocowania przewodów z opaskami.
Zagłębienia dla dodatkowej wygody podczas wiercenia otworów.
Module Holder (type B).
Module Holder (type A).
Kompatybilne urządzenia
Liczba urządzeń zainstalowanych w obudowie Case zależy od wymiarów obudowy i jej konfiguracji.
Urządzenia/obudowy | Case A (106) | Case B (175) | Case C (260) | Case D (430) |
+ | + | – | + | |
+ | + | – | + | |
+ | + | – | + | |
– | – | + | + | |
– | – | + | + | |
– | – | – | + | |
– | – | 1 | 2 | |
Bateria 9 Ah | – | – | – | 2 |
Bateria 18 Ah | – | – | – | 2 |
Obudowa | Urządzenia |
Case A (106) | Jedno z urządzeń: |
Obudowa | Urządzenia |
Case B (175) | Dwa z tych urządzeń: |
Obudowa | Urządzenia |
Case C (260) | Jedno urządzenie:
|
Obudowa | Urządzenia |
Case D (430) | Dostępnych jest szesnaście miejsc na uchwyty. Za pomocą uchwytów można zainstalować następujące urządzenia: W przypadku Superior LineSupply Fibra nie są potrzebne żadne uchwyty. Zamiast tego należy zabezpieczyć urządzenie w obudowie Case za pomocą szyn. Niektóre możliwe kombinacje obejmują:
|
Najważniejsze cechy

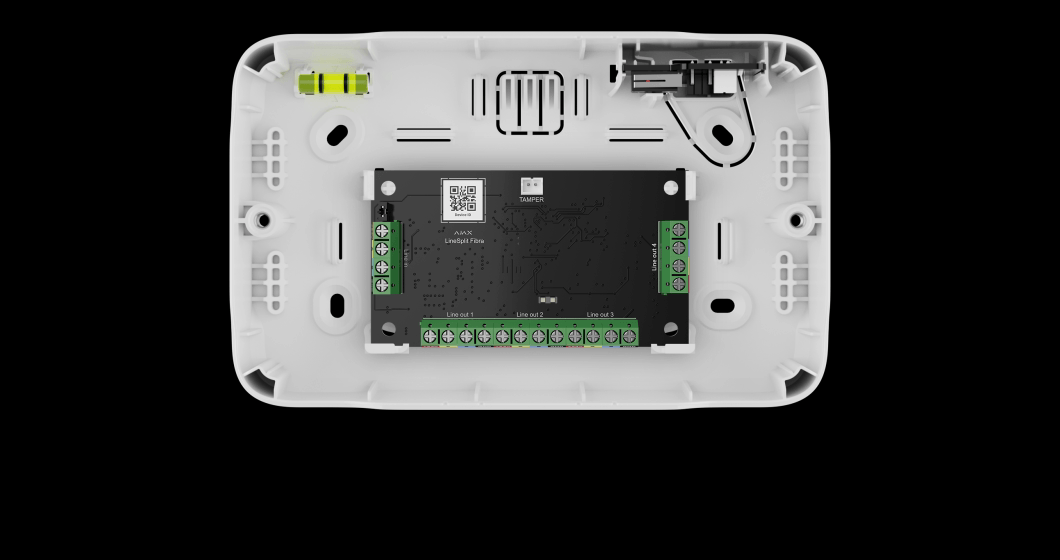

Obudowa Case posiada zatrzaski do mocowania urządzeń bez użycia narzędzi. Przesuń zatrzask, aby wyjąć urządzenie.
Urządzenie mocowane jest w dwóch pozycjach. Można obrócić je o 180°.
Obudowa posiada płytkę styku antysabotażowego. W zestawie znajduje się przewód służący do połączenia z urządzeniem Ajax. Styk antysabotażowy wykrywa próby otwarcia pokrywy lub oderwania obudowy od powierzchni. W przypadku próby sabotażu użytkownicy i CMS otrzymają powiadomienie o wyzwoleniu styku antysabotażowego urządzenia.

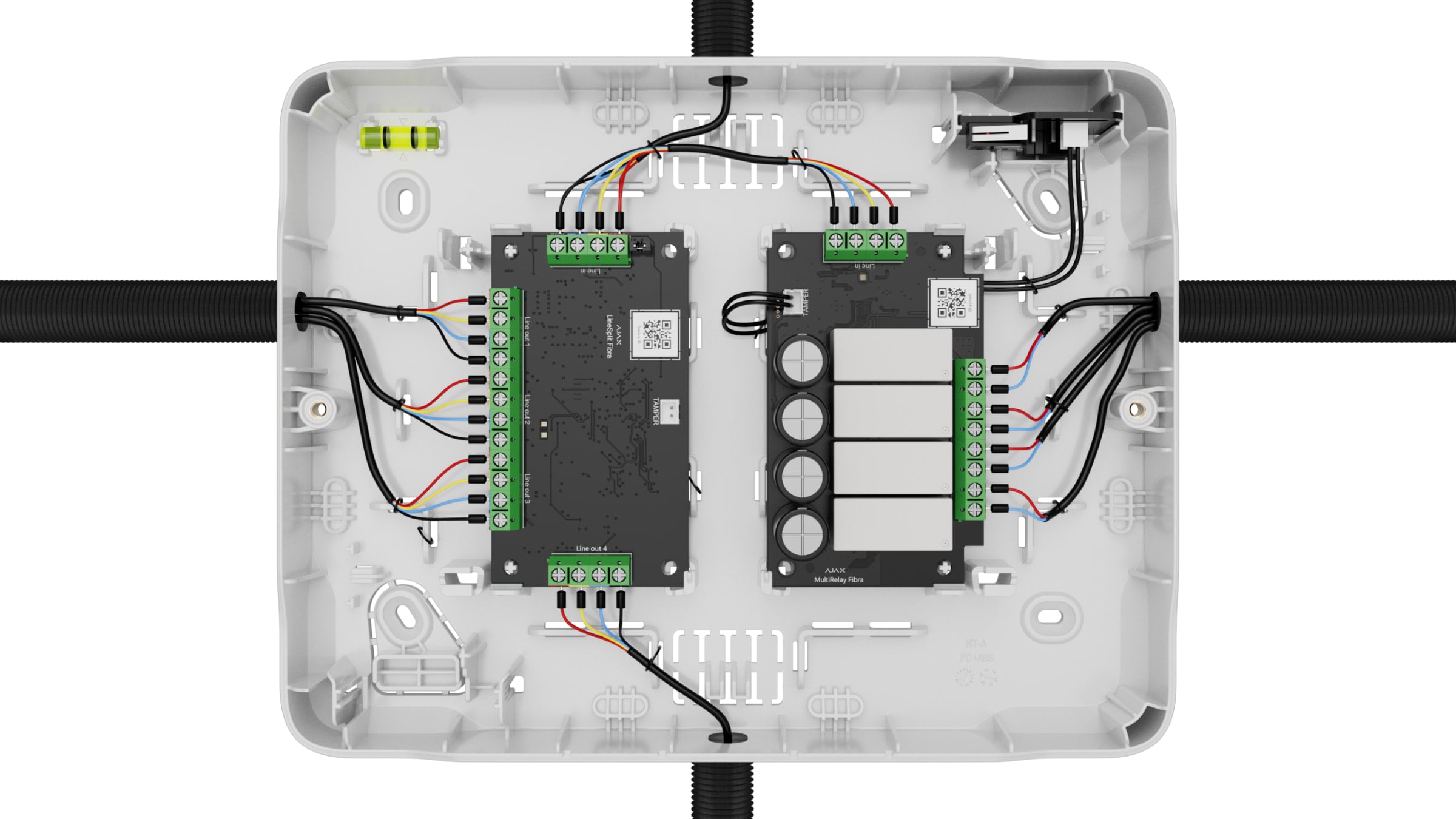

Case posiada łączniki do mocowania kabli z opaskami i kanałami, które zapewniają wygodne poprowadzenie przewodów. Obudowa posiada perforowane części umożliwiające poprowadzenie przewodów z tyłu. Posiada także wgłębienia ułatwiające umieszczenie wiertła (w przypadku konieczności wywiercenia otworów i poprowadzenia przewodów wzdłuż boku, dołu lub góry). Podczas wiercenia narzędzie opiera się na plastikowych zatyczkach, zapewniając ochronę zainstalowanych urządzeń.
Pokrywę Case A (106) lub Case B (175) można obrócić o 180° podczas instalacji.
Poziomica pęcherzykowa służy do sprawdzenia kąta nachylenia mocowania podczas instalacji. Szersze otwory zapewniają prawidłowy montaż obudowy, nawet w przypadku popełnienia błędów podczas instalacji.
Case C (260) i Case D (430) mają uchwyty na baterie w dolnej części obudowy, aby zapobiec ich przypadkowemu wysunięciu. Pasek mocujący do mocowania baterii jest dołączony do Case D (430).
Case D (430) posiada szesnaście gniazd na plastikowe uchwyty do montażu modułów Fibra. Uchwyty są dostępne w dwóch wersjach:
Module Holder (type A) dla Superior LineSplit Fibra, Superior LineProtect Fibra, Superior MultiRelay Fibra;
Module Holder (type B) dla Superior Hub Hybrid (4G) (without casing) i Superior MultiTransmitter Fibra (without casing).
Kompletny zestaw zawiera cztery uchwyty Module Holder (type A). Dodatkowe uchwyty i Module Holder (type B) są sprzedawane osobno.
Superior LineSupply Fibra nie wymaga uchwytów do instalacji.
Wybór miejsca instalacji
Zalecamy miejsce instalacji, w którym Case będzie ukryty przed ciekawskimi spojrzeniami – na przykład w schowku. Pomaga to zmniejszyć prawdopodobieństwo sabotażu systemu. Warto pamiętać, że urządzenie jest przeznaczone wyłącznie do montażu wewnątrz pomieszczeń.
Miejsce, w którym umieszczona zostanie obudowa Case, powinno odpowiadać wskazaniom dotyczącym montażu urządzeń zainstalowanych w obudowie.
Podczas projektowania systemu Ajax dla obiektu należy stosować się do tych zaleceń. System alarmowy powinien zostać zaprojektowany i zainstalowany przez profesjonalistów. Lista autoryzowanych partnerów Ajax jest dostępna tutaj.
Nie można zainstalować obudowy Case
Obudowa może zostać uszkodzona podczas instalacji:
Na zewnątrz.
W pomieszczeniach, w których wartości temperatury i wilgotności nie odpowiadają parametrom pracy.
Przygotowanie do instalacji urządzeń w obudowie Case
Który model Case wybrać
Skorzystaj z Konfiguratora Case, aby uzyskać najbardziej optymalne rozmieszczenie swoich urządzeń Fibra w obudowie.
Ułożenie przewodów
Przygotowując się do ułożenia przewodów, należy sprawdzić przepisy elektryczne i przeciwpożarowe obowiązujące w danym regionie. Należy ściśle przestrzegać odpowiednich norm i przepisów. Wskazówki dotyczące rozmieszczenia kabli są dostępne w tym artykule.
Prowadzenie przewodów
Przed instalacją zalecamy uważne przeczytanie rozdziału Wybór miejsca instalacji. Należy unikać odstępstw od projektu systemu. Naruszenie podstawowych zasad instalacji i zaleceń niniejszej instrukcji może prowadzić do nieprawidłowego działania i utraty połączenia z urządzeniami zainstalowanymi w Case.
Przygotowanie przewodów do podłączenia
Należy usunąć warstwę izolacyjną kabla i odsłonić przewody specjalnym ściągaczem izolacji. Końcówki przewodów, które będą podłączane do zacisków urządzenia, muszą być ocynowane lub zaciśnięte tulejką. Zapewnia to niezawodne połączenie i chroni przewód przed utlenianiem.
Instalacja
Przed instalacją należy upewnić się, że wybrano optymalną lokalizację dla obudowy i że jest ona zgodna z wymaganiami niniejszej instrukcji.

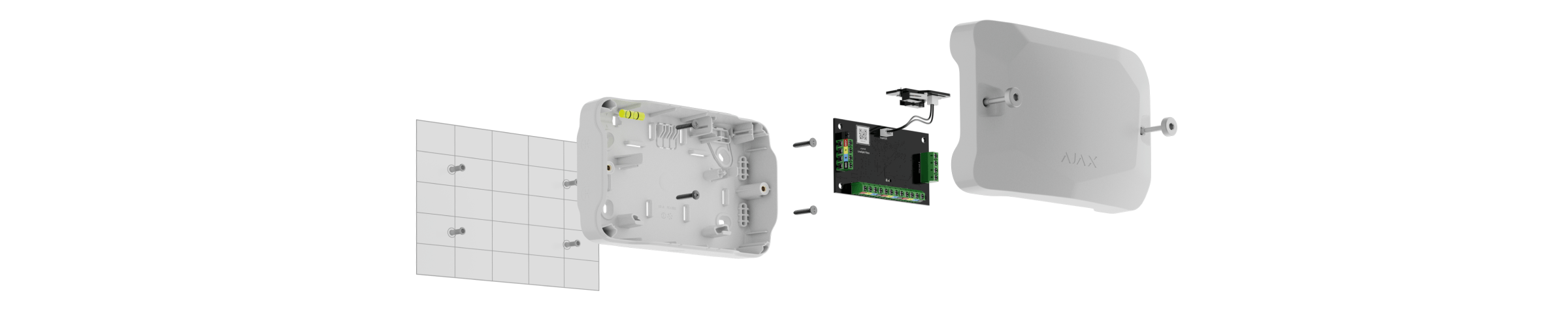

Aby zainstalować Case:

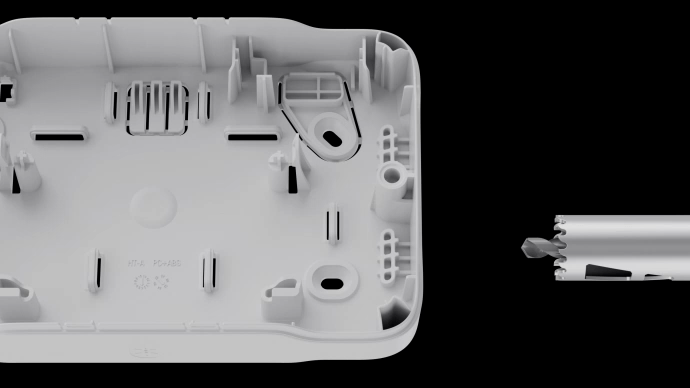

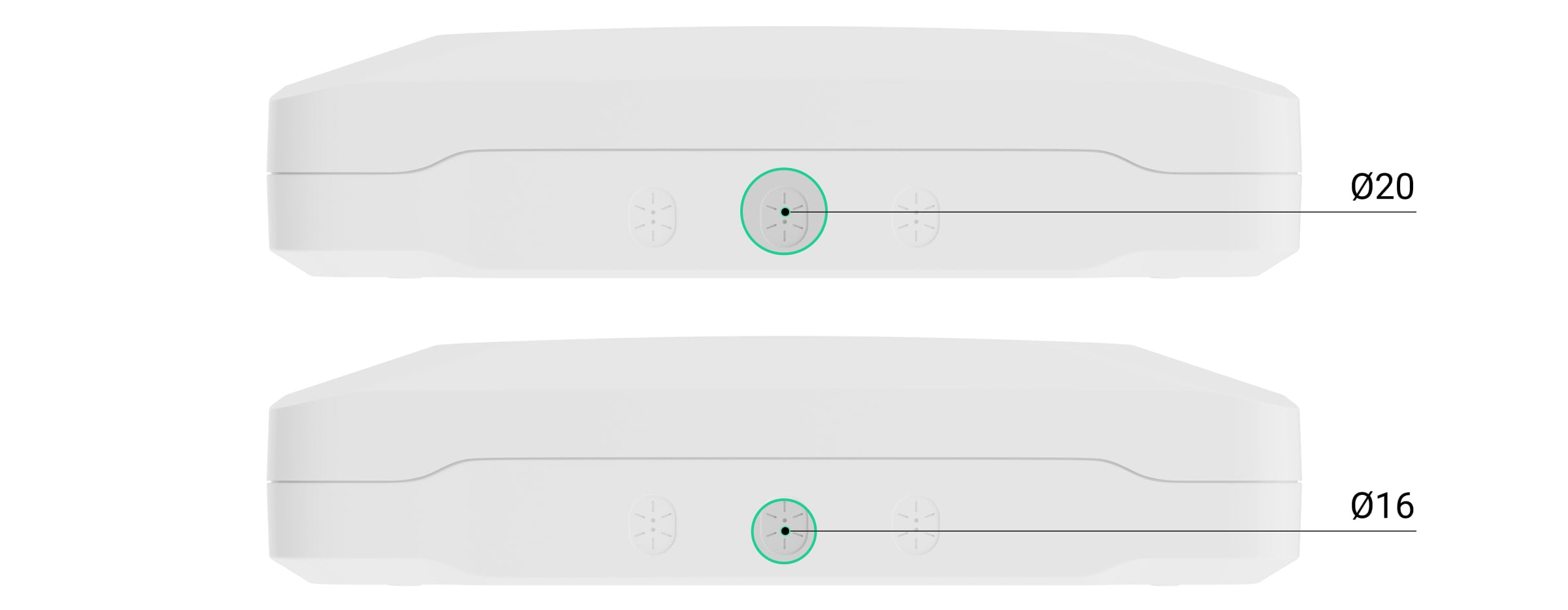

Przed rozpoczęciem montażu, zadbaj o przygotowanie kanałów na przewody poprzez wywiercenie otworów na dolnej lub bocznej części obudowy, lub też wyłamanie perforowanej części z tyłu obudowy Case. Zalecamy użycie otwornicy do plastiku Ø16 mm lub Ø20 mm.
Poprowadź rurki ochronne, kanały kablowe lub rurki karbowane do otworów w obudowie.
Poprowadź przewody przez przygotowane wcześniej otwory. Przymocuj obudowę Case do pionowej lub poziomej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów, wykorzystując wszystkie punkty mocowania. Jeden z nich znajduje się w perforowanej części nad stykiem antysabotażowym — jest wymagany do prawidłowego zadziałania styku antysabotażowego w przypadku próby zdjęcia obudowy.
Zabezpiecz urządzenie w obudowie. Podłącz przewody do odpowiednich zacisków. Przymocuj przewody za pomocą opasek zaciskowych.
Podłącz styk antysabotażowy do odpowiedniego złącza urządzenia.
Umieść pokrywę na obudowie i przymocuj ją za pomocą dołączonych wkrętów.

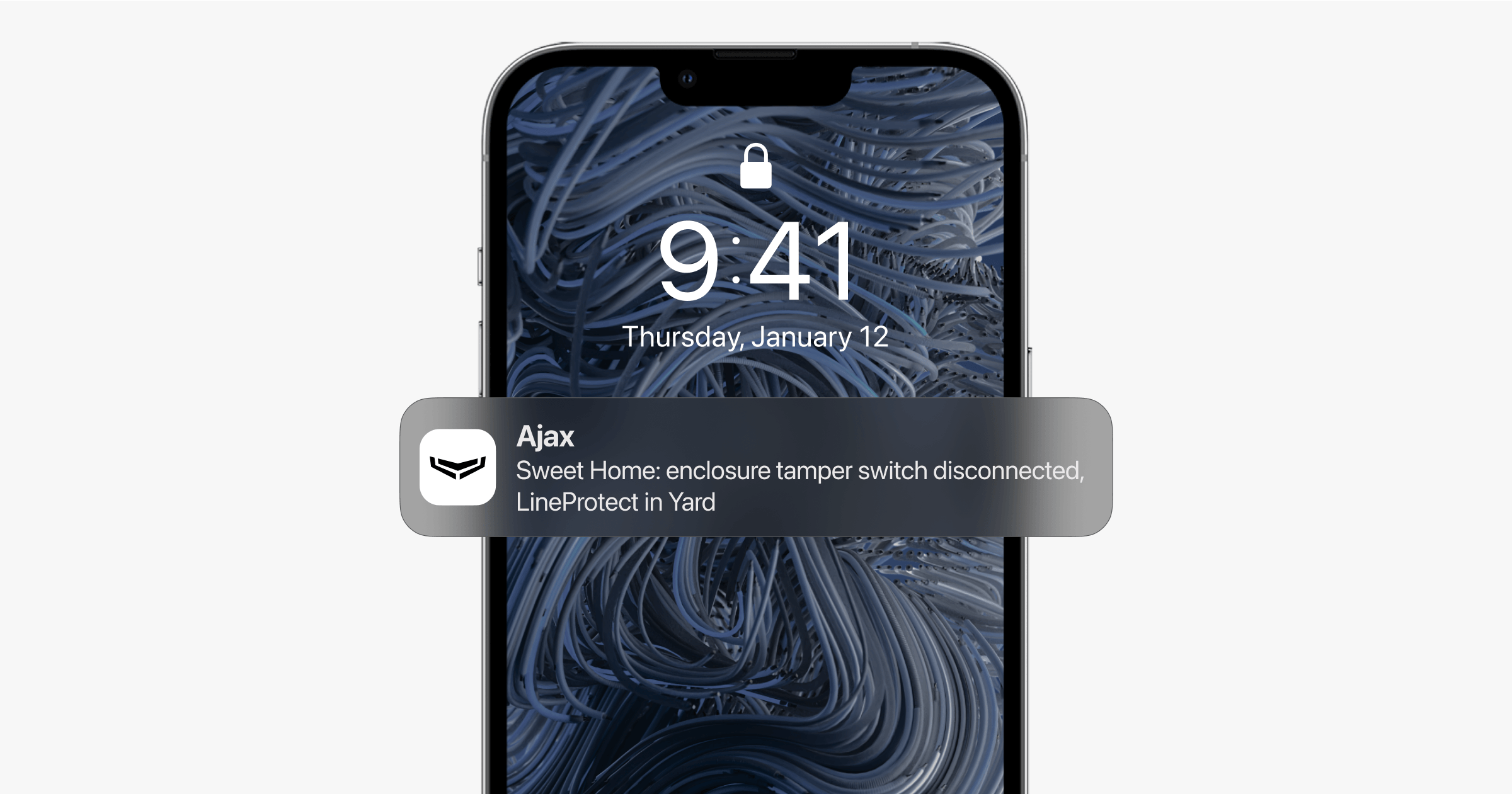

Sprawdź stan pokrywy w aplikacji Ajax. Jeśli aplikacja pokazuje status Przednia pokrywa otwarta, należy wtedy sprawdzić szczelność obudowy Case.
Aby zainstalować Case:

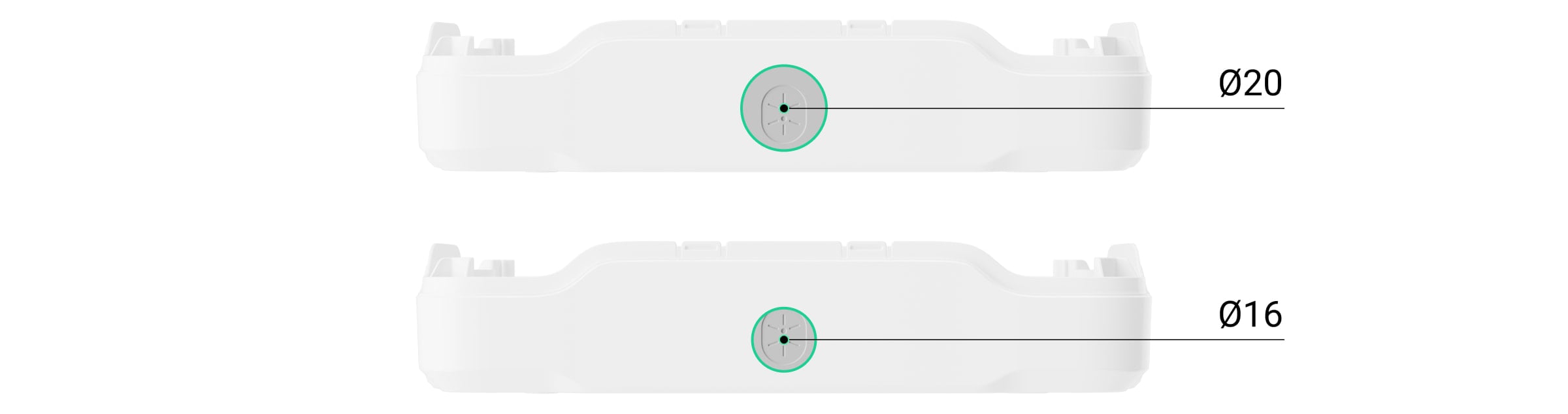

Przed rozpoczęciem montażu, zadbaj o przygotowanie kanałów na przewody poprzez wywiercenie otworów na dolnej lub bocznej części obudowy, lub też wyłamanie perforowanej części z tyłu obudowy Case. Zalecamy użycie otwornicy do plastiku Ø16 mm lub Ø20 mm.
Poprowadź rurki ochronne, kanały kablowe lub rurki karbowane do otworów w obudowie.
Poprowadź przewody przez przygotowane wcześniej otwory. Przymocuj obudowę Case do pionowej lub poziomej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów, wykorzystując wszystkie punkty mocowania. Jeden z nich znajduje się w perforowanej części nad stykiem antysabotażowym — jest wymagany do prawidłowego zadziałania styku antysabotażowego w przypadku próby zdjęcia obudowy.
Zabezpiecz urządzenie w obudowie. Podłącz przewody do odpowiednich zacisków. Przymocuj przewody za pomocą opasek zaciskowych.
Podłącz płytkę styku antysabotażowego do odpowiedniego złącza jednego z urządzeń.
Umieść pokrywę na obudowie i przymocuj ją za pomocą dołączonych wkrętów.
Sprawdź stan pokrywy w aplikacji Ajax. Jeśli aplikacja pokazuje status Przednia pokrywa otwarta, należy wtedy sprawdzić szczelność obudowy Case.
Aby zainstalować Case:

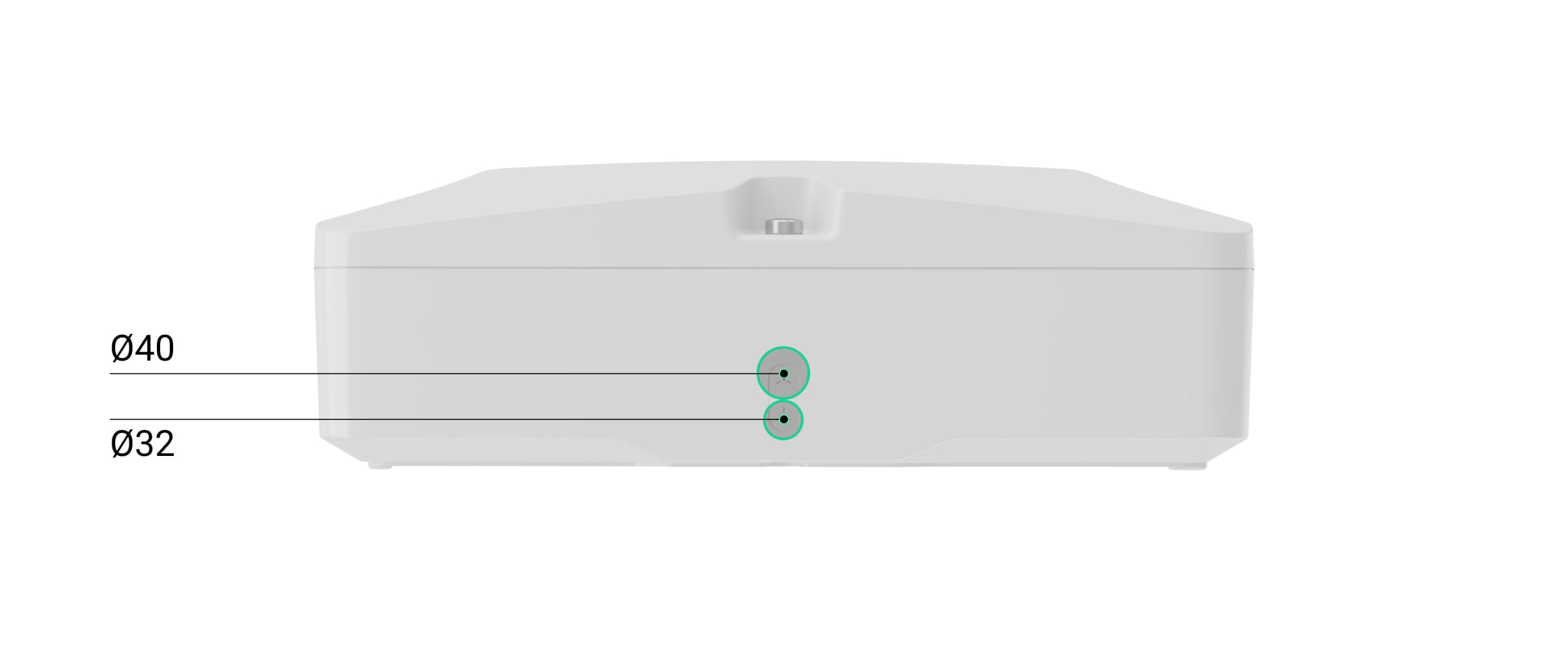

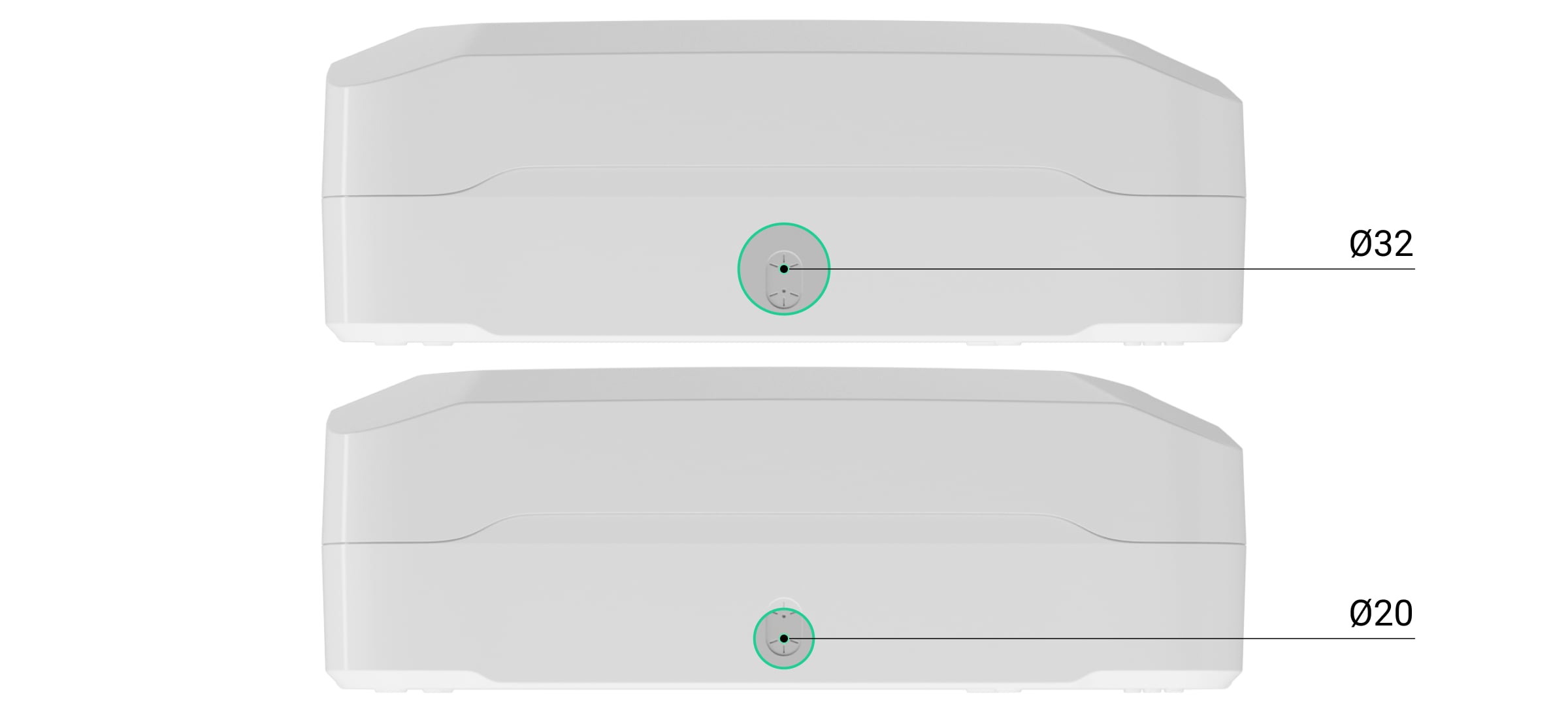

Przygotuj wcześniej otwory na przewody. Wywierć otwory w dolnej lub bocznej części obudowy lub usuń perforowaną część z tyłu obudowy. Zalecamy korzystanie z otwornicy do plastiku Ø32 mm, Ø40 mm lub Ø63 mm. Poprowadź rurki ochronne, kanały kablowe lub rurki karbowane do otworów w obudowie.
Wiercenie otworu w wyznaczonych miejscach nie wpływa na sztywność obudowy przy zastosowaniu zalecanej otwornicy.

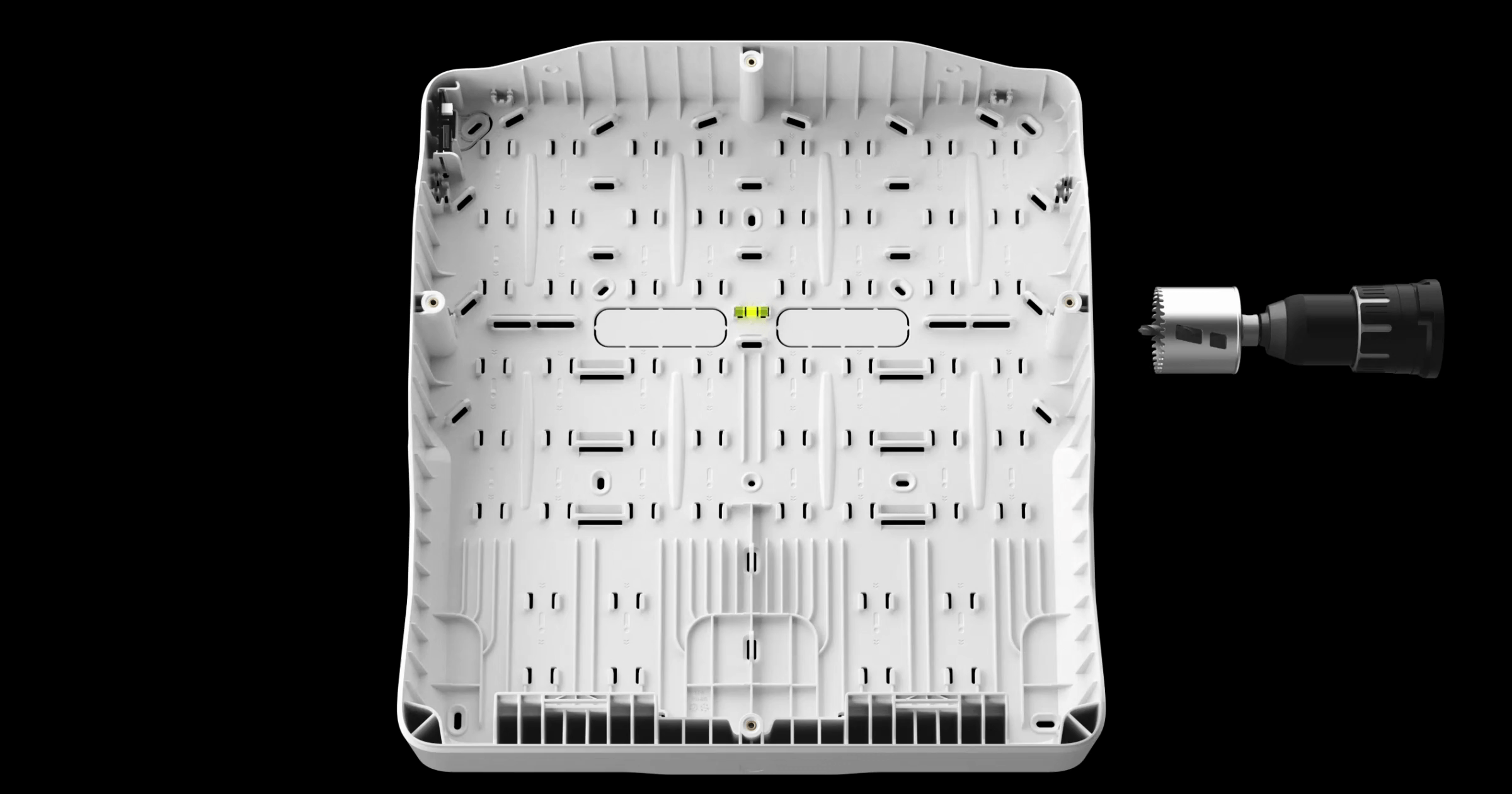

Aby zainstalować Superior Hub Hybrid (4G) (without casing), należy najpierw przygotować otwór na światłowody. Wywierć otwór Ø10 mm w dolnej lub bocznej części obudowy w pobliżu miejsc, w których zostanie zainstalowana płytka LED.
Zainstaluj światłowody i płytkę LED z pełnego zestawu Superior Hub Hybrid (4G) (without casing).
Szyny do montażu płytki LED
Poprowadź przewody przez przygotowane wcześniej otwory. Przymocuj obudowę Case do pionowej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów, wykorzystując wszystkie punkty mocowania. Uwaga: jeden z nich znajduje się w perforowanej części nad stykiem antysabotażowym — jest wymagany do prawidłowego zadziałania styku antysabotażowego w przypadku próby zdjęcia obudowy.
Przed instalacją należy zapoznać się z dokumentacją dotyczącą baterii. Niektóre baterie powinny być montowane wyłącznie pionowo (z zaciskami skierowanymi do góry). Zainstalowanie ich w innej pozycji może doprowadzić do szybkiej degradacji baterii.
Bezpieczne uchwyty do instalacji modułu lub Superior Hub Hybrid (4G) (without casing) lub Superior MultiTransmitter Fibra (without casing). Jeśli instalujesz Superior LineSupply Fibra, zamocuj go za pomocą szyn bez uchwytów.

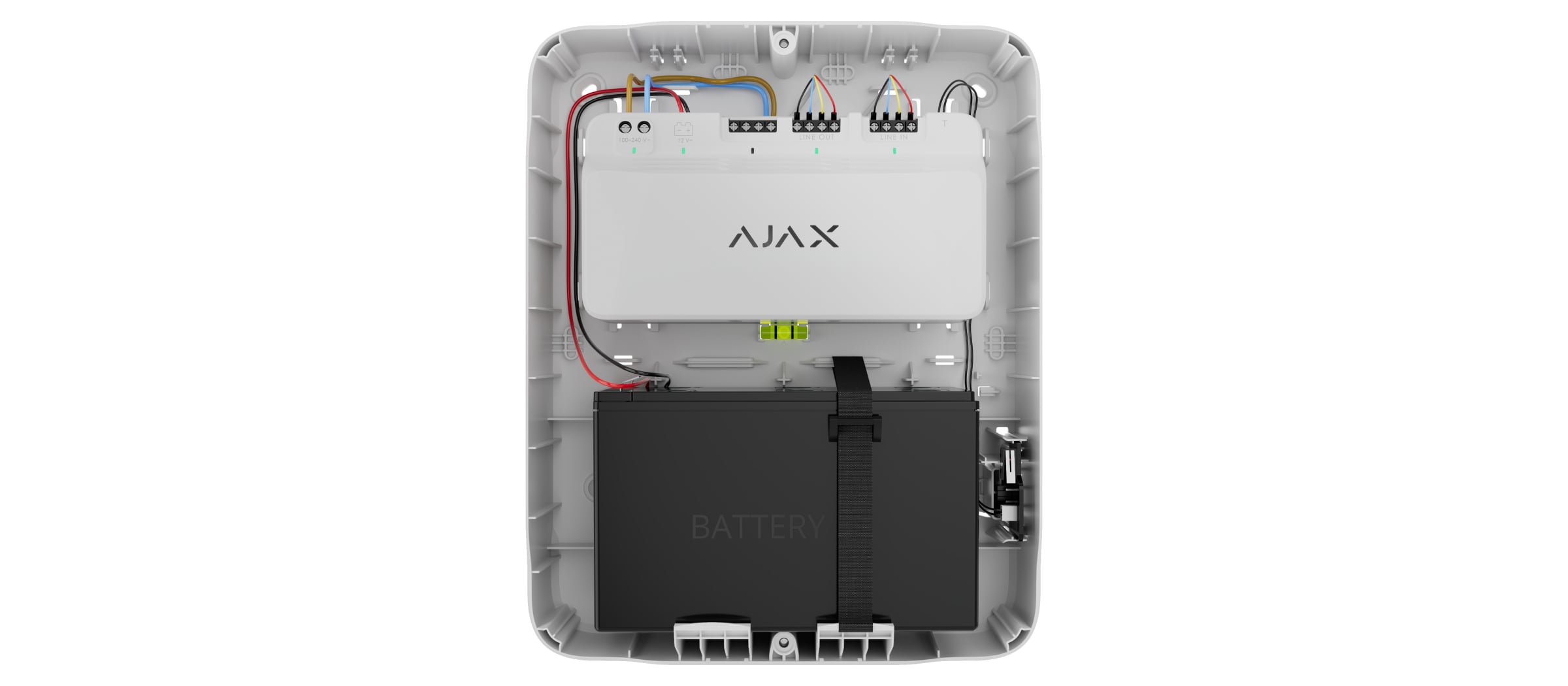

Zainstaluj baterie i kompatybilne urządzenia w obudowie. Zabezpiecz baterie za pomocą paska mocującego. Podłącz przewody do odpowiednich zacisków. Zabezpiecz przewody za pomocą opasek zaciskowych.
Jak zainstalować Superior Hub Hybrid (4G) (without casing)
Jak zainstalować Superior MultiTransmitter Fibra (without casing)
Podłącz płytkę styku antysabotażowego do odpowiedniego złącza jednego z urządzeń.
Umieść pokrywę na obudowie i zamocuj ją za pomocą dołączonych wkrętów.
Jeśli aplikacja wyświetla status Przednia pokrywa otwarta, należy wtedy sprawdzić szczelność obudowy Case.
Aby zainstalować Case:

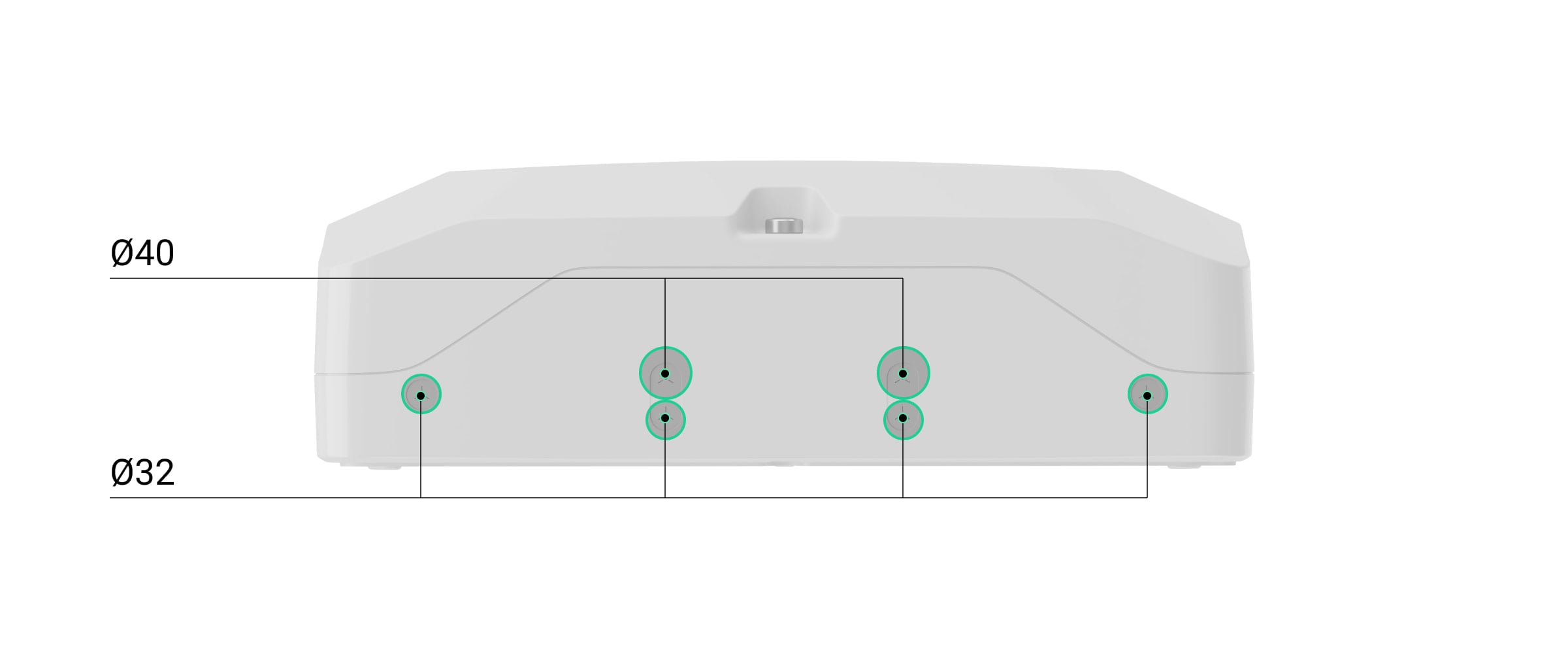

Przygotuj wcześniej otwory na przewody. Wywierć otwory w dolnej lub bocznej części obudowy lub usuń perforowaną część z tyłu obudowy. Zalecamy korzystanie z otwornicy do plastiku Ø32 mm, Ø40 mm lub Ø63 mm. Poprowadź rurki ochronne, kanały kablowe lub rurki karbowane do otworów w obudowie.
Wiercenie otworu w wyznaczonych miejscach nie wpływa na sztywność obudowy przy zastosowaniu zalecanej otwornicy.
Aby zainstalować Superior Hub Hybrid (4G) (without casing), należy najpierw przygotować otwór na światłowody. Wywierć otwór Ø10 mm w dolnej lub bocznej części obudowy w pobliżu miejsc, w których zostanie zainstalowana płytka LED.
Zainstaluj światłowody i płytkę LED z pełnego zestawu Superior Hub Hybrid (4G) (without casing).
Szyny do montażu płytki LED
Poprowadź przewody przez przygotowane wcześniej otwory. Przymocuj obudowę Case do pionowej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów, wykorzystując wszystkie punkty mocowania. Uwaga: jeden z nich znajduje się w perforowanej części nad stykiem antysabotażowym — jest wymagany do prawidłowego zadziałania styku antysabotażowego w przypadku próby zdjęcia obudowy.
Przed instalacją należy zapoznać się z dokumentacją dotyczącą baterii. Niektóre baterie powinny być montowane wyłącznie pionowo (z zaciskami skierowanymi do góry). Zainstalowanie ich w innej pozycji może doprowadzić do szybkiej degradacji baterii.
Bezpieczne uchwyty do instalacji modułu lub Superior Hub Hybrid (4G) (without casing) lub Superior MultiTransmitter Fibra (without casing). Jeśli instalujesz Superior LineSupply Fibra, zamocuj go za pomocą szyn bez uchwytów.
Zainstaluj baterie i kompatybilne urządzenia w obudowie. Zabezpiecz baterie za pomocą paska mocującego. Podłącz przewody do odpowiednich zacisków. Zabezpiecz przewody za pomocą opasek zaciskowych.
Jak zainstalować Superior Hub Hybrid (4G) (without casing)
Jak zainstalować Superior MultiTransmitter Fibra (without casing)
Podłącz płytkę styku antysabotażowego do odpowiedniego złącza jednego z urządzeń.
Umieść pokrywę na obudowie i zamocuj ją za pomocą dołączonych wkrętów.
Jeśli aplikacja wyświetla status Przednia pokrywa otwarta, należy wtedy sprawdzić szczelność obudowy Case.
Konserwacja
Urządzenie nie wymaga konserwacji.
Dane techniczne
Gwarancja
Gwarancja dla produktów Limited Liability Company “Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.
Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.
Wsparcie techniczne:
Producent: „AS Manufacturing” LLC
