DualCurtain Outdoor
Bezprzewodowy zewnętrzny dwukierunkowy kurtynowy czujnik ruchu

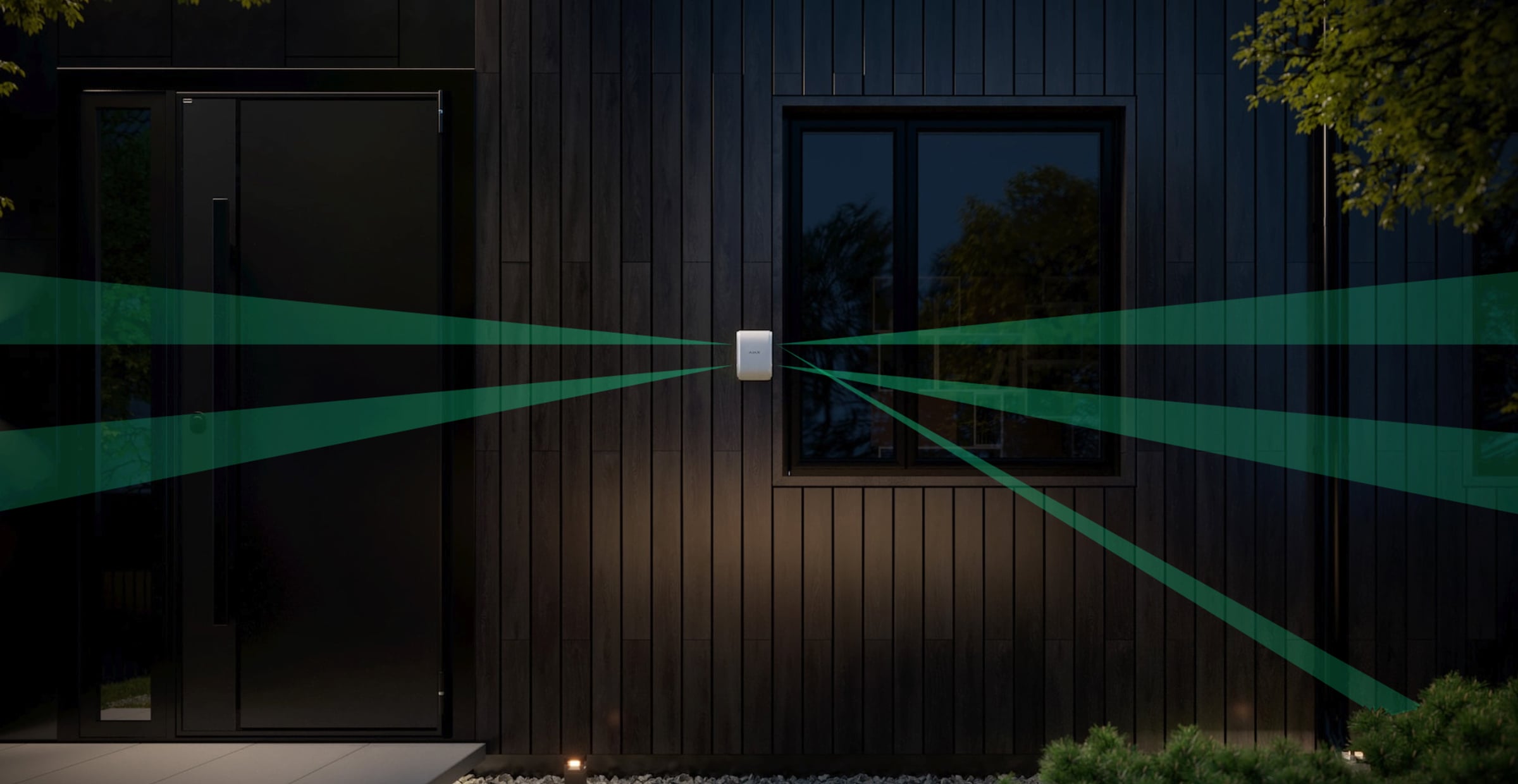

Ochrona podejść do obiektu
DualCurtain Outdoor kontroluje teren, nie tworząc przeszkód dla osób znajdujących się wewnątrz. Dwa niezależne systemy optyczne z wąskimi sektorami obserwacji i elastycznymi ustawieniami pozwalają precyzyjnie ustawić 30-metrowy zasięg wykrywania, wykluczając ewentualne źródła fałszywych alarmów. Unikalne oprogramowanie ELSA reaguje na intruzów, eliminując czynniki wyzwalające, takie jak zakłócenia naturalne czy zwierzęta domowe.

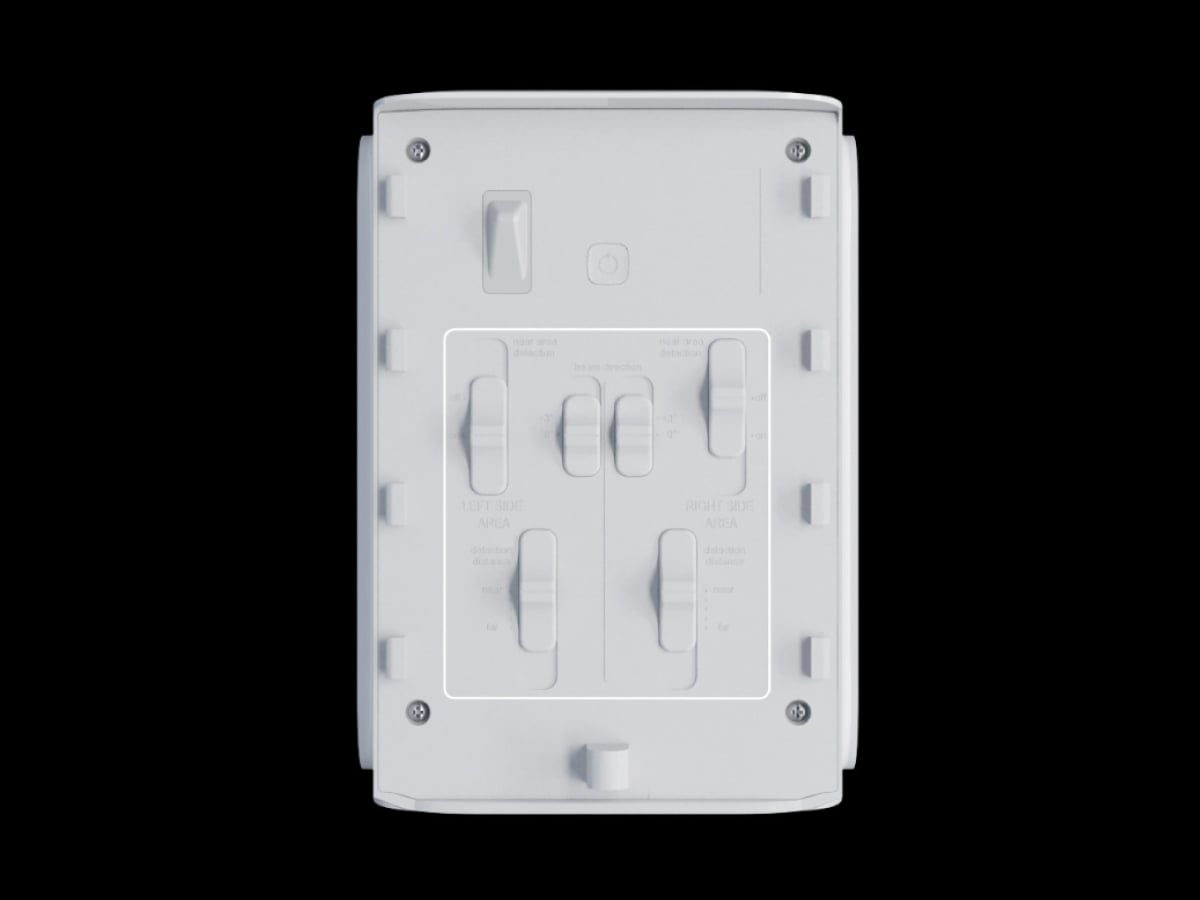

Elastyczne ustawienia stref wykrywania
Wykrywanie
Precyzyjnie zaprojektowane

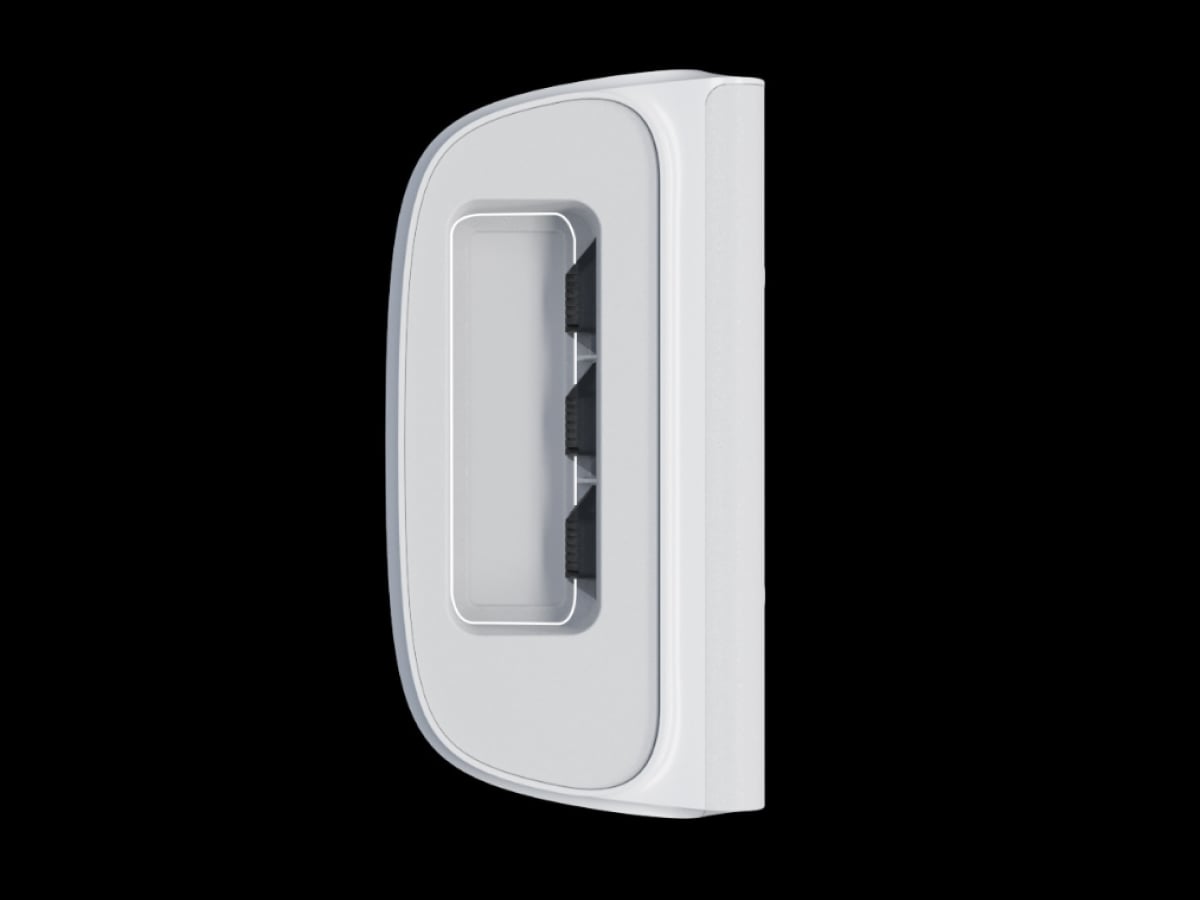

Po bokach czujnika znajdują się dwa układy optyczne z wąskimi sektorami obserwacji, każdy jest wyposażony w dwa sensory PIR. Dzięki kompensacji temperatury wykrywanie jest zawsze dokładne. Sygnały z sensorów są analizowane przez nasz nowy cyfrowy algorytm ELSA. Czujnik uruchamia alarm tylko wtedy, gdy dwa sensory tego samego układu optycznego zarejestrują ruch człowieka równocześnie.
Know-how
Efektywność w bliskim obszarze

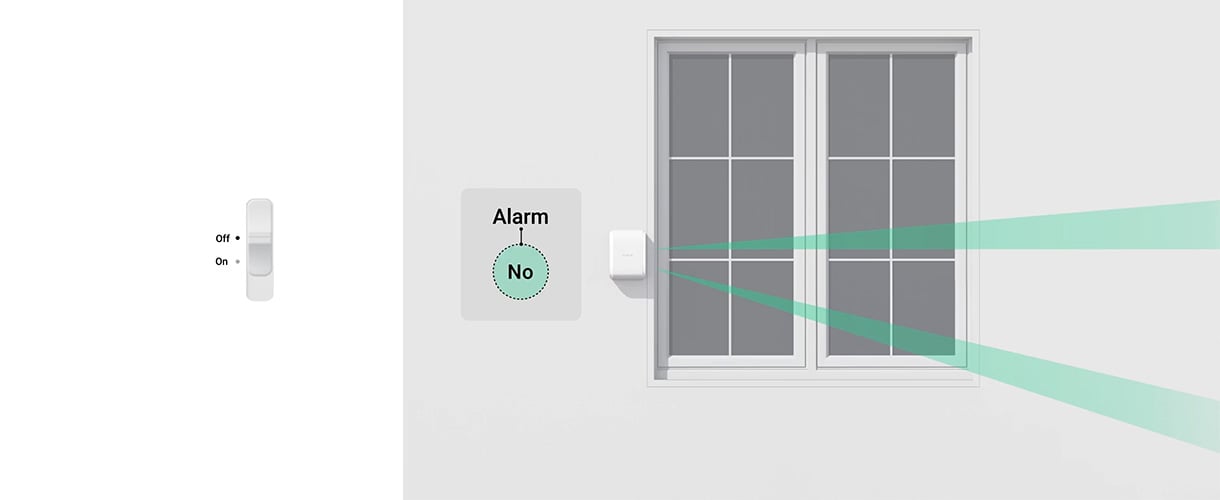

DualCurtain Outdoor wykorzystuje unikalną wśród zewnętrznych kurtynowych czujników ruchu technologię rozszerzania chronionego obszaru. Gdy włączona jest funkcja wykrywania w bliskim obszarze, górny sensor PIR czujnika otrzymuje dodatkowy wąski sektor obserwacji skierowany pod kątem 40 stopni w dół w stosunku do sektora głównego. Funkcja ta pozwala obu sensorom wykryć ruch, gdy człowiek wkracza do chronionego obszaru blisko obudowy czujnika, co rozwiązuje problem martwego pola — typowe ograniczenie czujników tego typu.

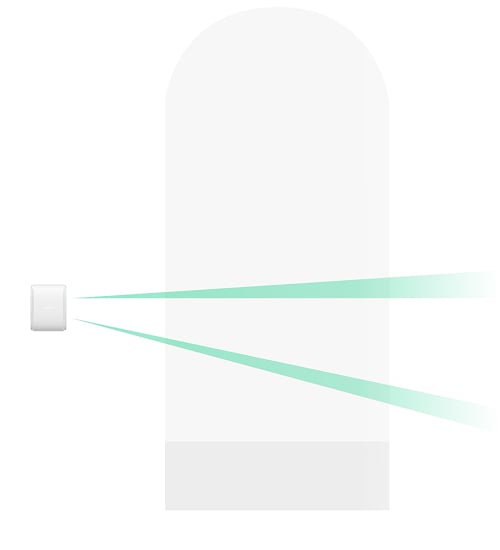

Wykrywanie w bliskim obszarze służy do ochrony okien i innych przejść, do których zwierzęta nie mają dostępu. Bliskość wektorów stref wykrywania znacznie obniża skuteczność odporności na zwierzęta.
Tryb wykrywania w bliskim obszarze jest opatentowaną technologią Ajax Systems.
Technologia wykrywania w bliskim obszarze jest obsługiwana przez oba układy optyczne DualCurtain Outdoor
Naciśnij przełącznik, aby rozszerzyć chroniony obszar
Technologia wykrywania w bliskim obszarze jest obsługiwana przez oba układy optyczne DualCurtain Outdoor
Wykrywanie w bliskim obszarze
- Off
- On
Ustawienia

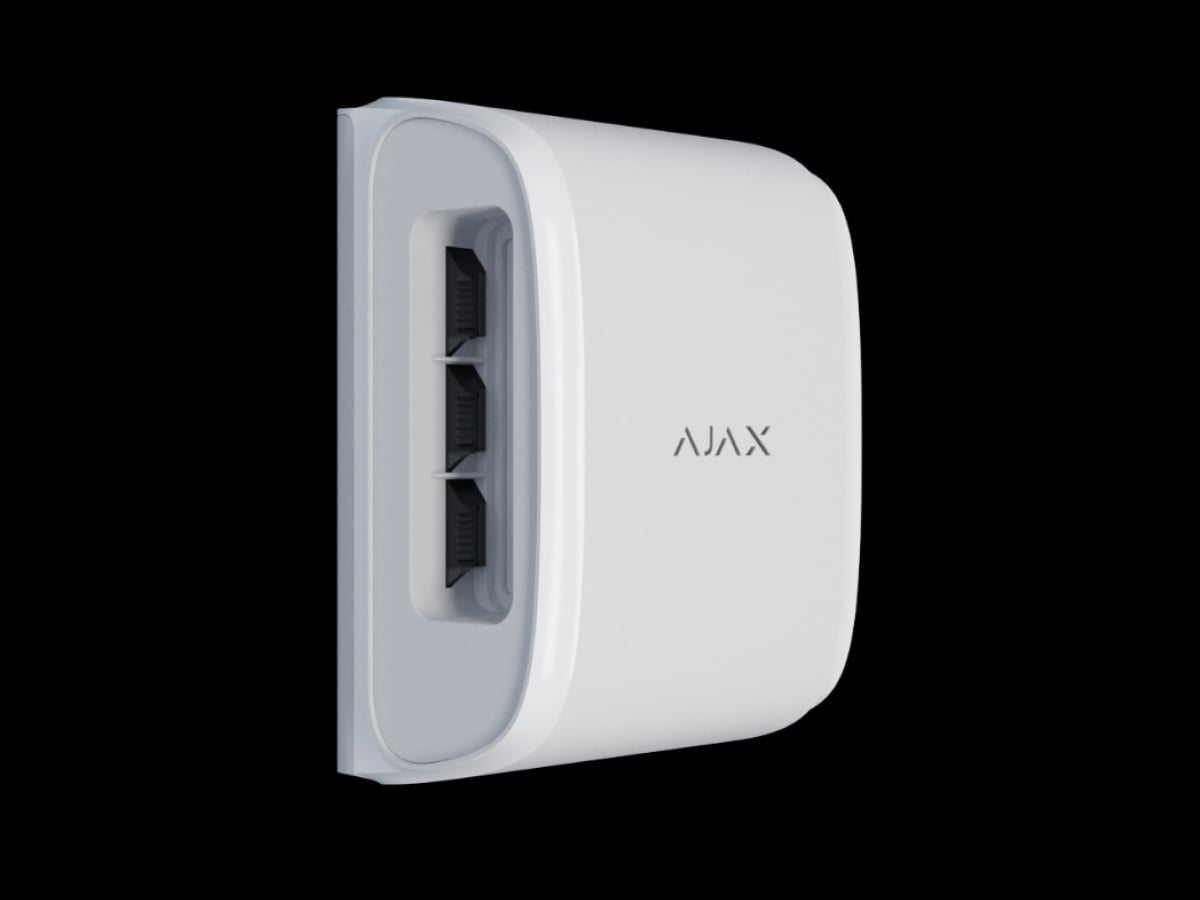

Jedna obudowa. Dwa niezależne czujniki.
Zasięg wykrywania obu układów optycznych jest regulowany niezależnie. Pozwala to na precyzyjne ustawienie obszaru chronionego przez DualCurtain Outdoor i unikanie fałszywych alarmów powodowanych przez kołyszące się na wietrze krzaki lub osoby przechodzące ogólnodostępnym chodnikiem. Aby pole obserwacji czujnika nie było blokowane przez kolumnę lub rynnę na elewacji, układy optyczne mogą być przesunięte w pionie. W aplikacji mobilnej można regulować czułość lub dezaktywować wybrany układ optyczny.

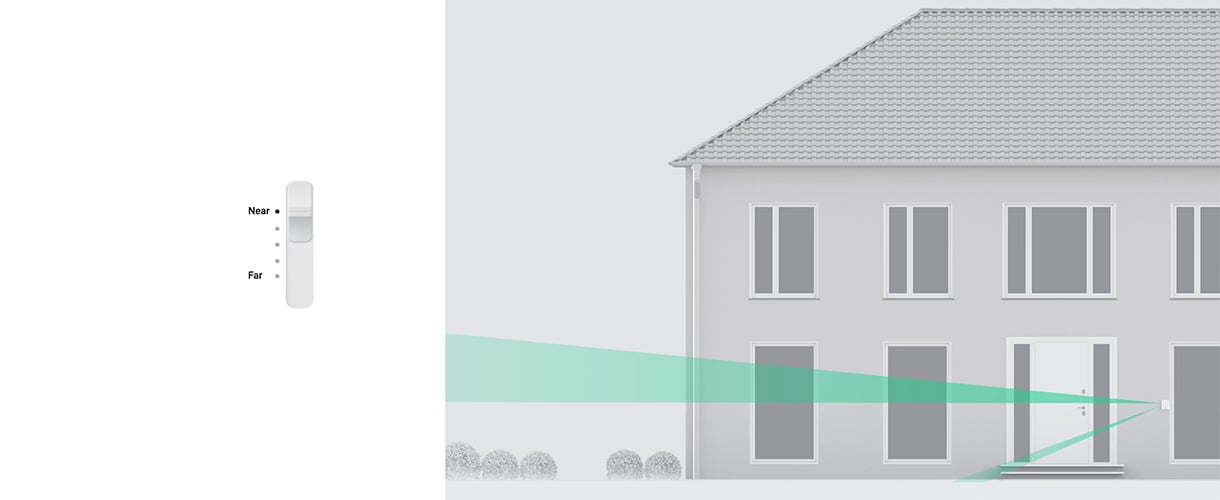

Zasięg wynosi do 15 metrów dla każdego układu optycznego
Naciśnij przełącznik, aby ustawić odległość wykrywania ruchu
Zasięg wynosi do 15 metrów dla każdego układu optycznego
Odległość wykrywania
- near
- far
Wejście do budynku i okna są pod kontrolą. Ścieżka obok domu znajduje się poza obszarem chronionym.

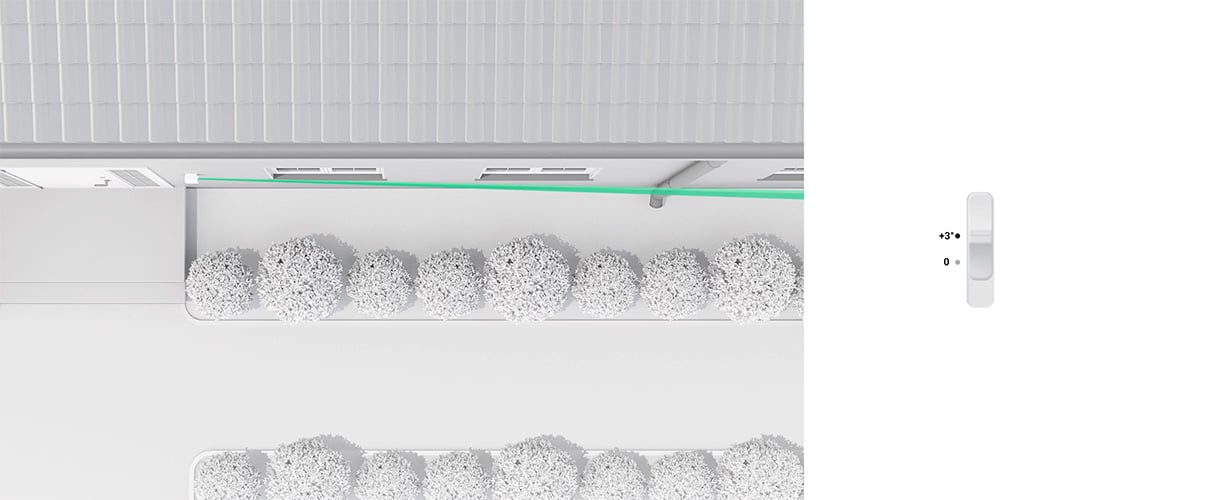

Sektor obserwacji każdego układu optycznego przesunięty o 3° w poziomie
Naciśnij przełącznik, aby przeszkoda nie zasłaniała pola obserwacji czujnika
Sektor obserwacji każdego układu optycznego przesunięty o 3° w poziomie
Kierunek wiązki
- +3°
- 0
Kierunek wiązki

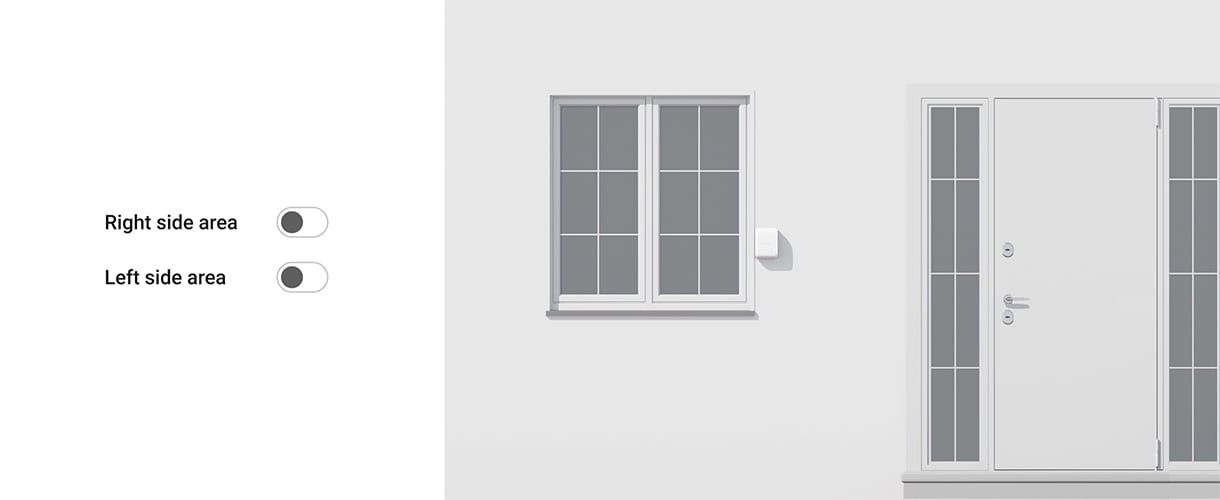

Można korzystać z obu lub tylko jednego układu optycznego
Użyj przełącznika, aby wyłączyć wybraną stronę czujnika
Można korzystać z obu lub tylko jednego układu optycznego
Right side area
Left side area
EN 50131

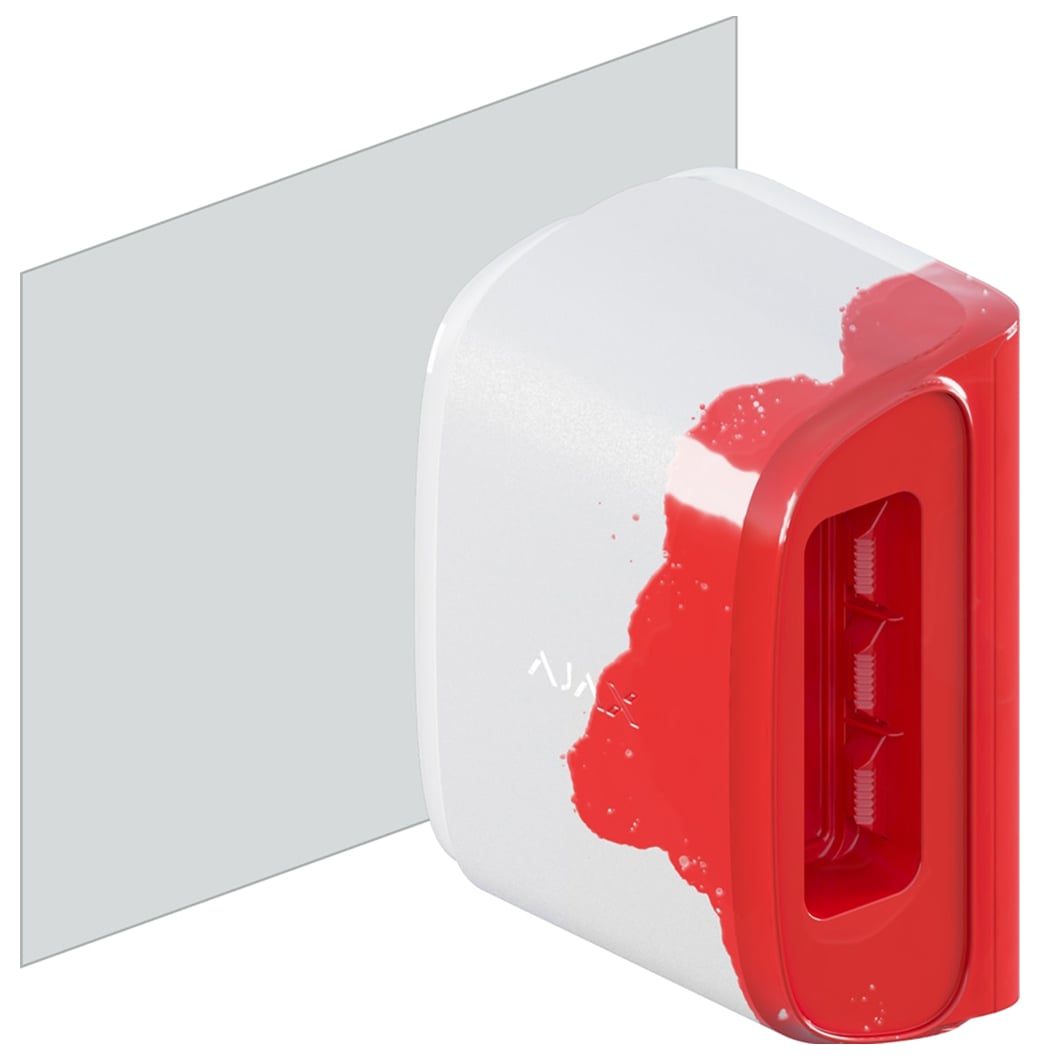

Odporność na atak

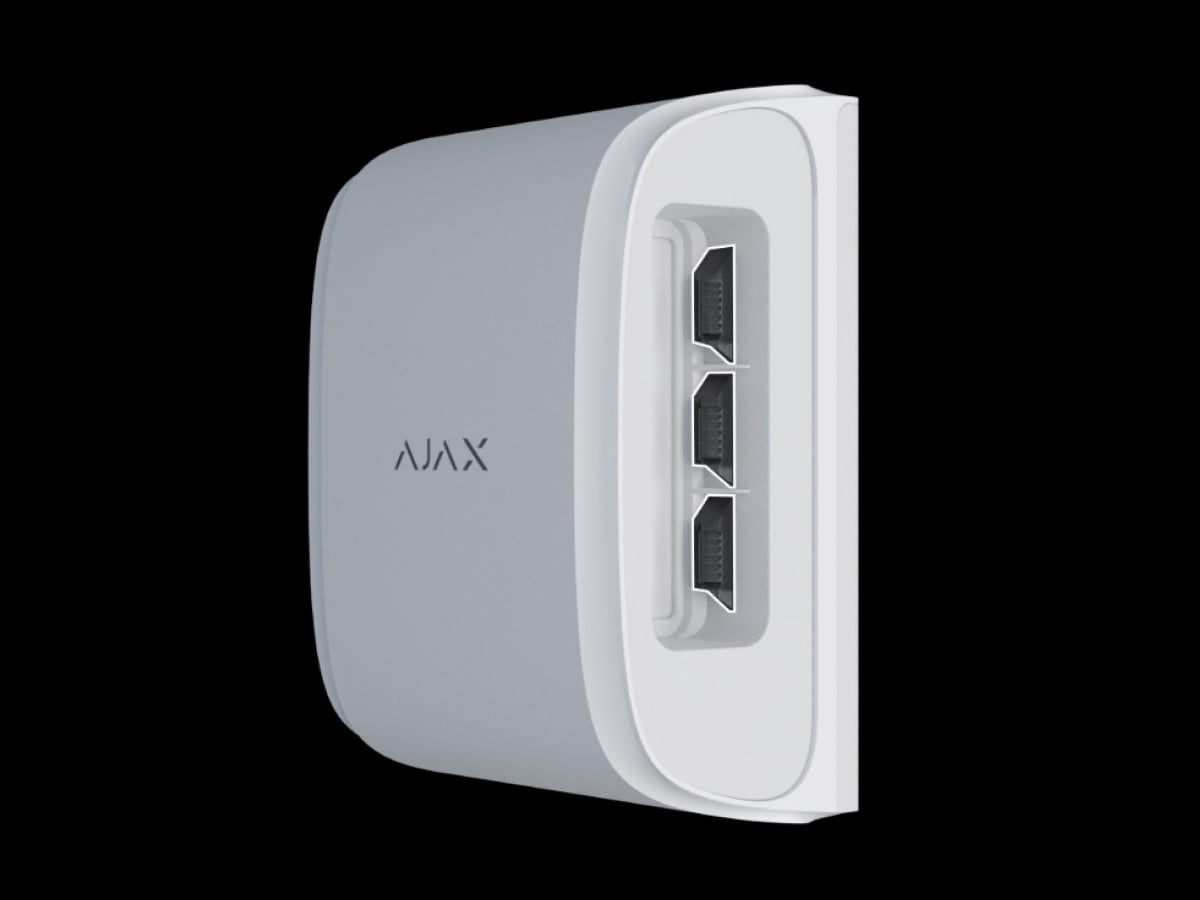

Urządzenia DualCurtain Outdoor nie da się niepostrzeżenie oślepić lub wyłączyć, nawet jeśli system Ajax jest rozbrojony. Układy optyczne są wyposażone w zaawansowane czujniki maskowania, które reagują na przeszkody, zasłanianie lub zamalowanie soczewek. Zabezpieczenie przed manipulacją uniemożliwia niezauważone wyjęcie urządzenia z uchwytu. Nawet jeśli czujnik ulegnie natychmiastowemu zniszczeniu, hub wykryje utratę łączności i poinformuje stację monitorowania oraz użytkowników o problemie w czasie poniżej minuty.
-
![]()
Antymasking -
![]()
Zabezpieczenie przed manipulacją -
![]()
Częste odpytywanie przez hub

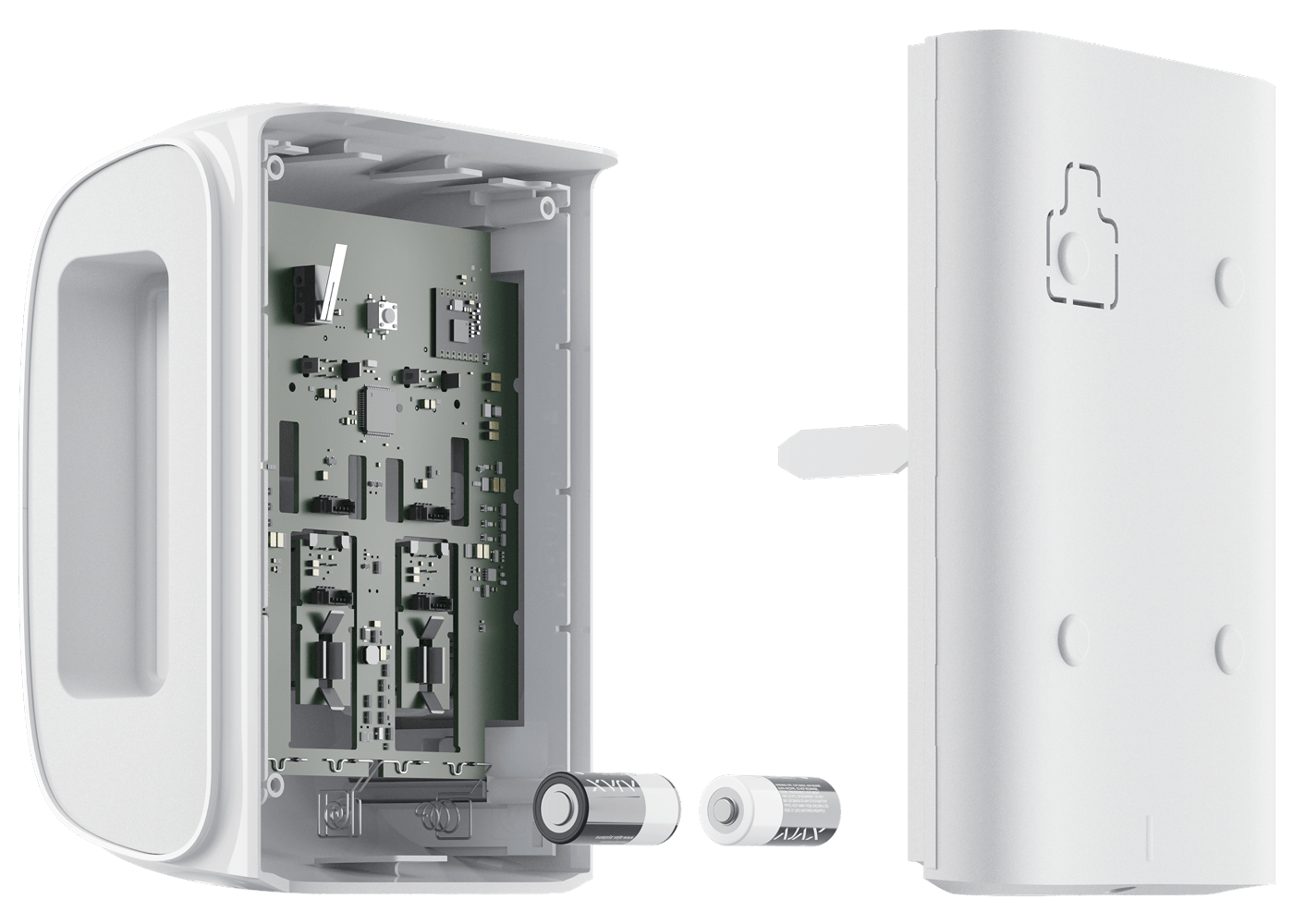

Wyjątkowa autonomia
Dzięki niskiemu zużyciu energii DualCurtain Outdoor może działać przez wiele lat na fabrycznie zainstalowanych bateriach. Stacja monitorująca i użytkownicy są z wyprzedzeniem informowani o konieczności przeprowadzenia konserwacji urządzenia.
-
![]()
Żywotność baterii do 4 lat -
![]()
Poziom naładowania w aplikacji mobilnej -
![]()
Powiadomienie o rozładowaniu baterii

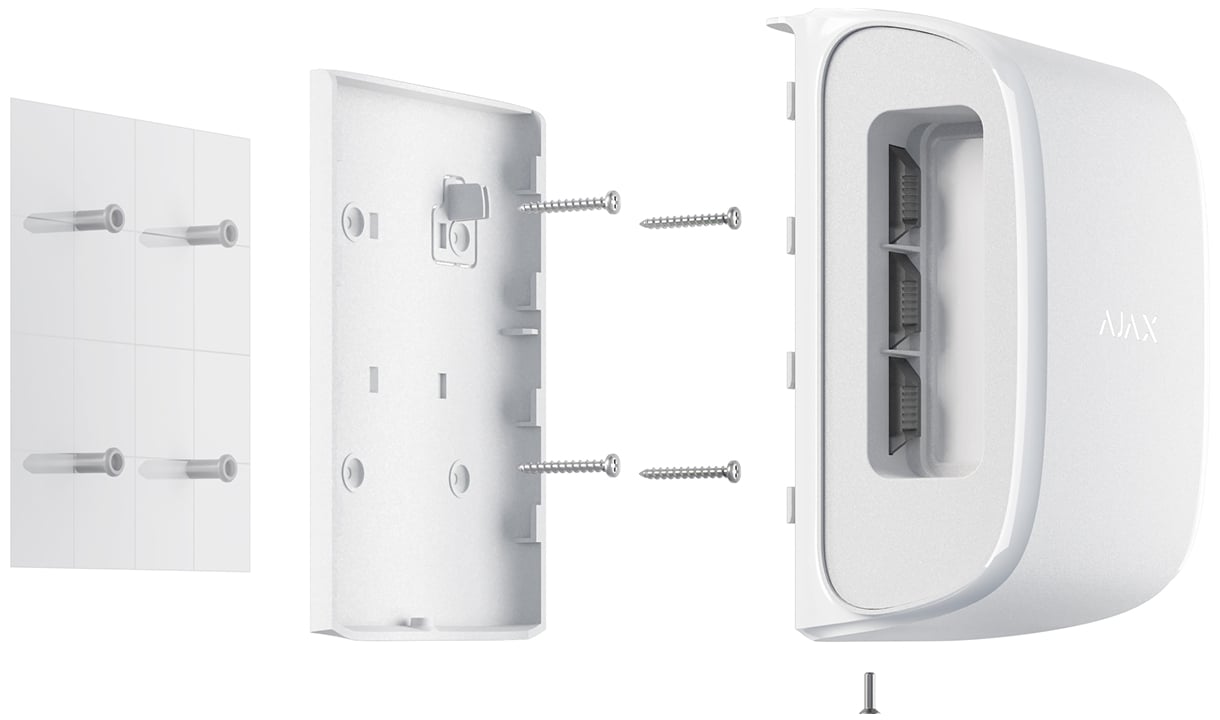

Bezproblemowa instalacja
Proces podłączania i konfigurowania systemu DualCurtain Outdoor pozwala instalatorowi zaoszczędzić mnóstwo czasu. Aby dodać czujnik do systemu, wystarczy zeskanować kod QR za pomocą aplikacji mobilnej Ajax oraz przypisać nazwę i pomieszczenie. Skonfiguruj urządzenie w aplikacji mobilnej w czasie rzeczywistym podczas testowania stref wykrywania i komunikacji. W razie potrzeby można zdalnie wyłączyć lub zmienić parametry systemowe czujnika bez konieczności wizyt serwisowych.
Dodawanie do systemu kodem QR
Instalacja na panelu montażowym SmartBracket bez otwierania obudowy
Konfiguracja w aplikacji mobilnej
Dodawanie do systemu kodem QR
Instalacja na panelu montażowym SmartBracket bez otwierania obudowy
Konfiguracja w aplikacji mobilnej
Profesjonalna instalacja
Wykwalifikowani inżynierowie gwarantują jakość instalacji urządzeń i objaśnienie wszystkich funkcji twojego systemu alarmowego. Skontaktuj się z certyfikowanym partnerem Ajax, aby uzyskać pomoc.
Dane techniczne
Klasyfikacja
Elektrooptyczny czujnik radiowy
Typ czujnika
Bezprzewodowy
Metoda instalacji
Wewnątrz / na zewnątrz
Kompatybilność
Element pomiarowy
4 × sensor PIR
Odległość wykrywania ruchu
Od 4 do 15 m (zależnie od ustawień) dla każdego układu optycznego
Zabezpieczenie przed fałszywym alarmem
Tak
Czas dostarczenia sygnału alarmowego
0,15 s
Kąty wykrywania
Poziomo — 4,5°
Pionowo — zależnie od ustawień
Pionowo — zależnie od ustawień
Czas na wykrycie ruchu
Od 0,3 od 2 m/s
Czułość
Regulowana, 3 poziomy
Zasilanie
2 × baterie CR123А, 3 V
Żywotność baterii
Sensor temperatury
Tak
Technologia radiowa Jeweller
Zasięg komunikacji z jednostką centralną — do 1700 m w linii widzenia
Dwukierunkowa komunikacja między urządzeniami
Pasma częstotliwości radiowych:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(zależnie od regionu sprzedaży)
Samoregulująca moc wyjściowa RF — do 20 mW
Szyfrowanie blokowe w oparciu o algorytm AES
Okres odpytywania czujnika — 12–300 s
Przeskakiwanie częstotliwości radiowej (FHSS)
Dowiedz się więcej o Jeweller
Dwukierunkowa komunikacja między urządzeniami
Pasma częstotliwości radiowych:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(zależnie od regionu sprzedaży)
Samoregulująca moc wyjściowa RF — do 20 mW
Szyfrowanie blokowe w oparciu o algorytm AES
Okres odpytywania czujnika — 12–300 s
Przeskakiwanie częstotliwości radiowej (FHSS)
Dowiedz się więcej o Jeweller
Dopuszczalna temperatura pracy
Od –25°С do +60°С
Dopuszczalna wilgotność
Do 95%
Stopień ochrony
IP54
Zabezpieczenie przed sabotażem
Antymasking
Ochrona przed fałszerstwem
Wykrywanie zagłuszania
Zabezpieczenie przed manipulacją
Ochrona przed fałszerstwem
Wykrywanie zagłuszania
Zabezpieczenie przed manipulacją
Wymiary
174 × 123 × 88 mm
Waga
615 g
Gwarancja
Pełny zestaw
Czujnik ruchu DualCurtain Outdoor
Panel montażowy SmartBracket
2 × baterie CR123A (w urządzeniu)
Zestaw instalacyjny
Instrukcja użytkownika
Panel montażowy SmartBracket
2 × baterie CR123A (w urządzeniu)
Zestaw instalacyjny
Instrukcja użytkownika
1 Zależnie od regionu sprzedaży
