Dane techniczne

KeyPad TouchScreen Jeweller

Bezprzewodowa klawiatura z ekranem dotykowym z uwierzytelnianiem za pomocą smartfonów, Pass, Tag i kodów

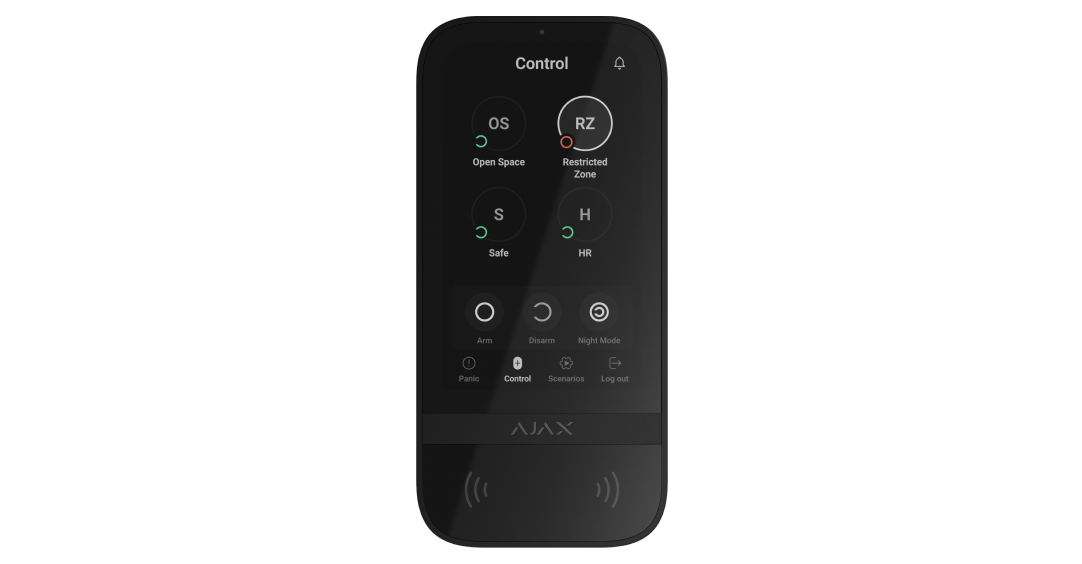

KeyPad TouchScreen Jeweller

Kompatybilność urządzeń

Sprwadź

Komunikacja

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

  • Dwukierunkowa komunikacja.
  • Zaawansowana ochrona przed sabotażem.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Natychmiastowe powiadomienia.
  • Zdalna konfiguracja za pomocą aplikacji Ajax.

Pasma częstotliwości

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Zależnie od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Automatyczne sterowanie mocą w celu zmniejszenia zakłóceń i zużycia energii.

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 1,700 m

Pomiędzy czujnikiem a hubem lub podwajaczem zasięgu w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Komunikacja radiowa wykorzystuje skokową zmianę częstotliwości, aby zapobiec przechwytywaniu i zagłuszaniu.

Technologia komunikacji Wings

Zastrzeżona technologia komunikacji bezprzewodowej do przesyłania listy grup, pomieszczeń i czujników w celu utworzenia listy usterek.

Najważniejsze cechy:

  • Dwukierunkowa komunikacja.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Zaawansowana ochrona przed sabotażem.
  • Ponowne ładowanie pakietów danych w przypadku błędów transmisji.

Pasma częstotliwości

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Zależnie od regionu sprzedaży.

Zasięg sygnału radiowego

do 1700 m

Pomiędzy czujnikiem a hubem lub podwajaczem zasięgu w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Komunikacja radiowa wykorzystuje skokową zmianę częstotliwości, aby zapobiec przechwytywaniu i zagłuszaniu.

Wyświetlacz

Przekątna

Typ matrycy

IPS

Rozdzielczość

480 × 854 pikseli

Sensor

pojemnościowy

Ustawienia jasności

  • automatyczne
  • instrukcja

Jeśli włączona jest Automatyczna regulacja, asność ekranu zależy od warunków oświetleniowych. Pozwala to oszczędzić energię baterii.

Żywotność podświetlenia

30 000 godzin

Gwarantowana żywotność podświetlenia, gdy włączony jest ustawienie Zawsze aktywny wyświetlacz. Opcję można regulować w aplikacjach Ajax i można ją włączyć tylko po podłączeniu zewnętrznego zasilania.

Interfejs użytkownika

Ciemny

Jasny

Najważniejsze cechy

Przyciski alarmowe

  • alarm napadowy
  • pożar
  • pomoc dodatkowa

Wysyłanie alarmu lub wzywanie pomocy z oddzielnej karty klawiatury.

Sterowanie

Dostęp zbliżeniowy

DESFire® EV1, EV2
ISO14443-А (13,56 MHz)

Kody dostępu

do 200 kodów osobistych

Jeden kod dla każdego użytkownika. Liczba osobistych kodów dostępu zależy od modelu huba.

1 kod klawiatury

Na każdy KeyPad TouchScreen.

Kod pod przymusem

do 200 kodów osobistych

Jeden kod dla każdego użytkownika. Liczba osobistych kodów pod przymusemi zależy od modelu huba.

1 kod klawiatury

Na każdy KeyPad TouchScreen.

Kody dla niezarejestrowanych użytkowników

do 99 osobistych kodów

W przypadku użytkowników niezarejestrowanych w systemie. Liczba takich kodów zależy od modelu huba.

Uzbrajanie bez wprowadzania kodu

Włączona funkcja pozwala użytkownikowi na uzbrojenie systemu bez podawania hasła lub okazywania urządzenia dostępowego.

Zarządzanie grupą

Zmiana trybu bezpieczeństwa grup, do których użytkownik ma dostęp z poziomu wyświetlacza klawiatury.

Zarządzanie scenariuszami

Oddzielna karta klawiatury zawiera do 6 przycisków, a każdy z nich może sterować jednym urządzeniem automatyzacji lub grupą urządzeń.

Sygnalizacja awarii i trybu bezpieczeństwa

  • wyświetlacz
  • logo
  • sygnalizacja dźwiękowa

Jeśli funkcja ta jest włączona, logo świeci na czerwono w sposób ciągły lub gdy system lub grupa jest uzbrojona. Wskazanie KeyPad TouchScreen pojawia się na wyświetlaczu tylko wtedy, gdy jest aktywne. Wbudowany sygnalizator powiadamia o alarmach, otwarciu drzwi i opóźnieniach wejścia/wyjścia.

Wyciszanie alarmu pożarowego

Powoduje wyłączenie alarmu czujników pożarowych, w tym alarmu połączonego.

Wcześniejsza autoryzacja użytkownika

Po włączeniu tej funkcji nie można sprawdzać aktualnego stanu systemu ani korzystać z ekranu sterowania. W celu uzyskania dostępu wymagana jest wcześniejsza autoryzacja użytkownika – należy wpisać kod lub przyłożyć osobiste urządzenie dostępowe do klawiatury.

Uwierzytelnianie zbliżeniowe za pomocą smartfona

Smartfon z zainstalowaną aplikacją Ajax i obsługą Bluetooth Low Energy (BLE) może być używany zamiast Tag lub Pass do autoryzacji użytkownika. BLE to protokół radiowy o niskim zużyciu energii. Klawiatura obsługuje smartfony z systemem Android i iOS z BLE 4.2 lub nowszym.

Automatyczna wybudzanie ekranu

Klawiatura wybudza się automatycznie po zbliżeniu się do niej. Odległość wybudzenia przy zbliżeniu można dostosować w aplikacji.

Zdalna aktualizacja oprogramowania sprzętowego

Gdy dostępna jest nowa wersja oprogramowania sprzętowego administrator lub PRO z uprawnieniami do konfiguracji systemu może uruchomić aktualizację w aplikacjach Ajax.
Aby dokonać aktualizacji oprogramowania sprzętowego, klawiatura musi być podłączona do zewnętrznego źródła zasilania.

Rodzaj ACE

type B

Zalecenia

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Należy pamiętać, że klawiatura musi być podłączona do zewnętrznego źródła zasilania, aby zaktualizować oprogramowanie sprzętowe i utrzymywać ekran zawsze aktywny.

Ochrona przed sabotażem

Automatyczna blokada nieupoważnionego dostępu

Klawiatura zostanie zablokowana w przypadku wprowadzenia nieprawidłowego kodu lub użycia niezweryfikowanych urządzeń dostępu więcej niż trzy razy z rządu w ciągu 1 minuty. Czas blokady jest ustawiany przez PRO lub użytkownika z uprawnieniami administratora w aplikacji Ajax.

Alarm sabotażowy

Powiadomienia o próbach oderwania klawiatury od podłoża lub wyjęcia jej z uchwytu montażowego.

Wkręt do mocowania

Do montażu klawiatury na uchwycie SmartBracket.

Ochrona przed sabotażem (spoofingiem)

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 s

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Zasilanie

Bateria

6 × AA

Zainstalowane fabrycznie.

Rodzaj

type C

Przewidywana żywotność baterii

do 1,5 roku

Z ustawieniami domyślnymi i maksymalnie 4 interakcjami z klawiaturą dziennie.

Zakres napięcia roboczego klawiatury

10,5–14 V⎓, do 0,4 A

Baterie służą jako zapasowe źródło zasilania, gdy podłączone jest zasilanie zewnętrzne.

Nominalne napięcie robocze klawiatury

12 V⎓

Pobór prądu klawiatury w stanie spoczynku przy napięciu znamionowym

46 μA

Maksymalny pobór prądu klawiatury przy napięciu znamionowym

1.5 mA

Całkowita pojemność baterii

2,650 mAh

Niskie napięcie baterii

6.6– V⎓

Niskie napięcie przywracania baterii

8.1 V⎓

Napięcie baterii na koniec okresu eksploatacji

4.92 V⎓

Urządzenie jest wyłączone.

Pojemność baterii na koniec okresu eksploatacji

350 mAh

Obudowa

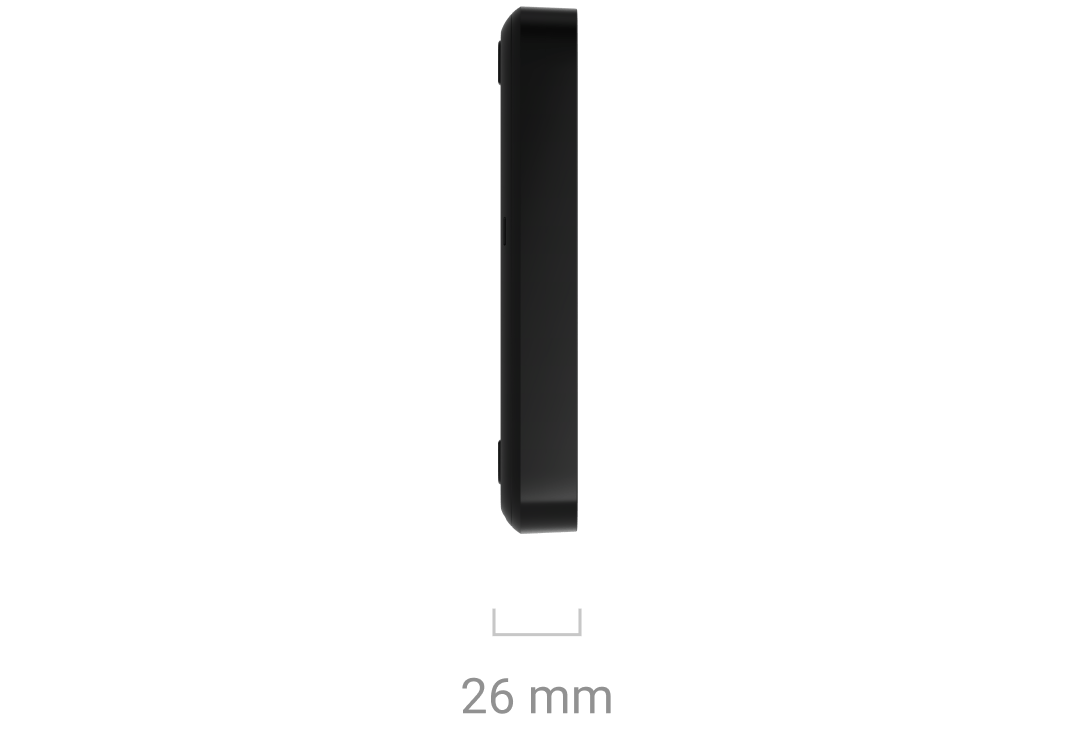

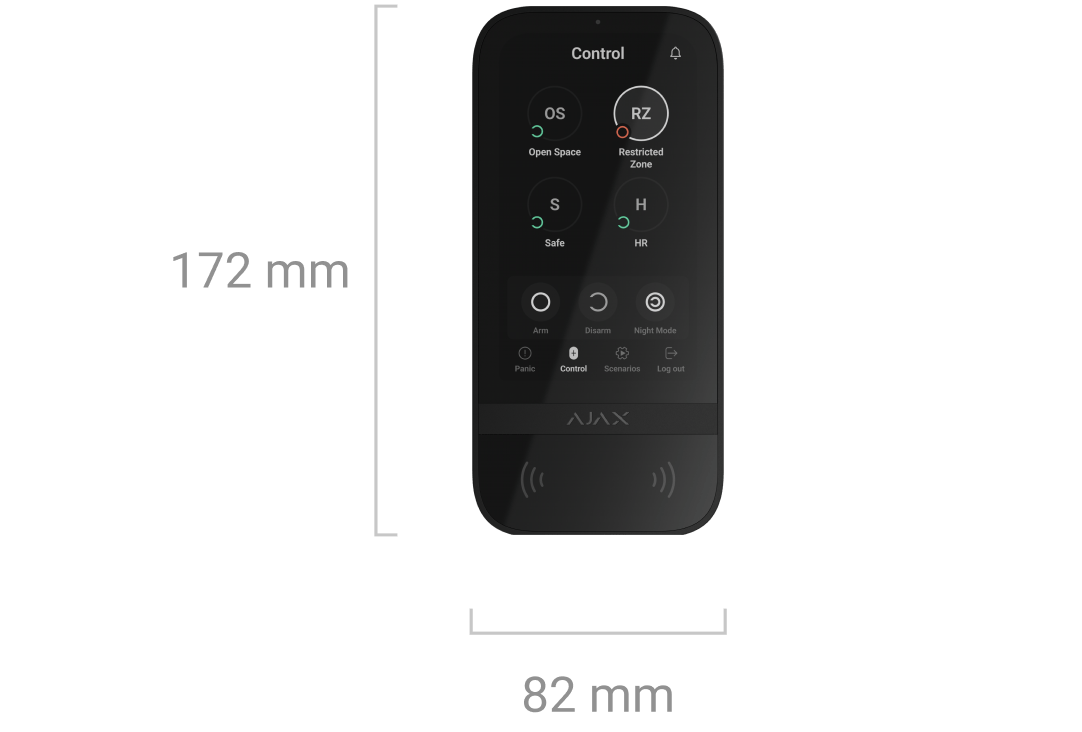

Wymiary

172 × 82 × 26 mm

Waga

327 g

Dopuszczalna temperatura pracy

od −10°C do +40°C

Wilgotność robocza

do 75%

ttx
ttx

Kolory

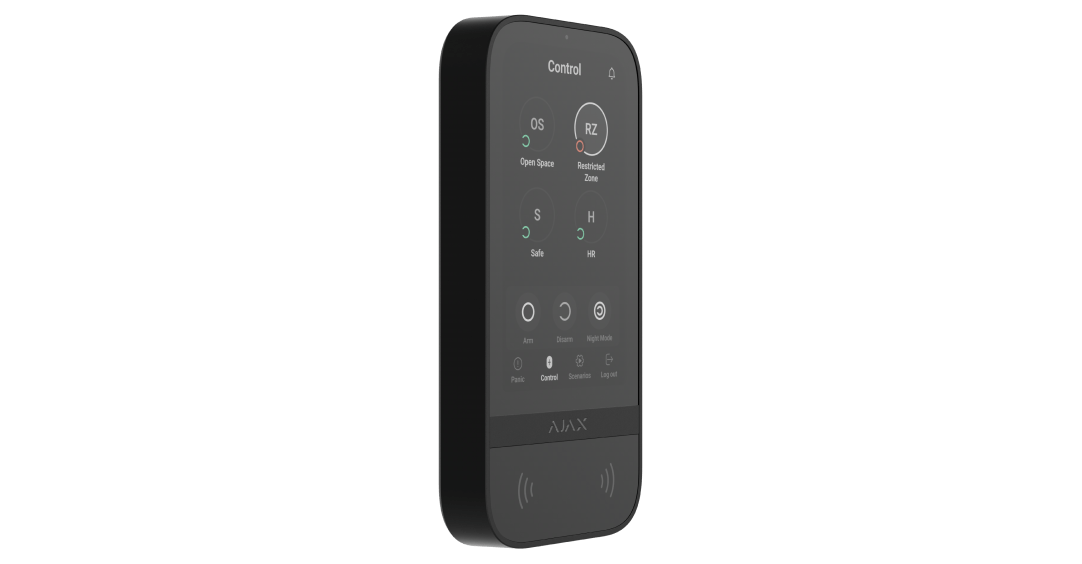

Czarny

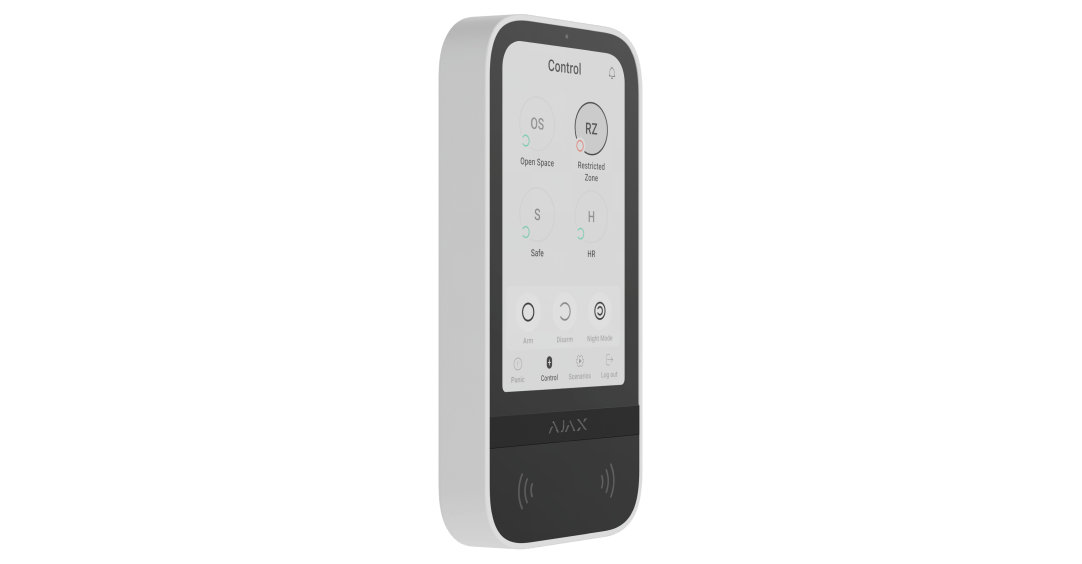

Biały

Pełny zestaw

KeyPad TouchScreen Jeweller

Uchwyt montażowy SmartBracket

6 baterii АА (zainstalowane fabrycznie)

Zestaw instalacyjny

Krótka instrukcja

Certyfikacja i zgodność z normami

KeyPad TouchScreen Jeweller

KeyPad TouchScreen Jeweller

Zgodność ze standardami systemów alarmowych

Certyfikat wydany przez TREZOR TEST s.r.o.

EN 50131-1:2006 / A1:2009 / A2:2017

EN 50131-3:2009

EN 50131-6:2017

EN 50131-5-3:2017

PD 6662:2017*

Klasa bezpieczeństwa (SG)

Certyfikat wydany przez TREZOR TEST s.r.o.

2

Dyrektywa w sprawie urządzeń radiowych (RED)

Certyfikat wydany przez MiCOM Labs

EN 300 220-1 V3.1.1

EN 300 220-2 V3.1.1

EN 300 330 v2.1.1.1

EN 300 328 v2.2.2

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Certyfikat wydany przez MiCOM Labs

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

EN 301 489-17 V3.2.4

Dyrektywa niskonapięciowa (LVD)

Certyfikat wydany przez MiCOM Labs

EN 62368-1:2014/A11:2017

EN 62311:2008

Klasa środowiskowa według EN 50131

||

ID FCC

Certyfikat wydany przez MiCOM Labs

2AX5VKEYPADTSJ1

ID IC

Certyfikat wydany przez MiCOM Labs

26860-KEYPADTSJ1

PSTI UK

Schedule 1


Pass
Pass

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


Tag
Tag

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Informacje dodatkowe

Zgodność z normami

Dowiedz się więcej

Gwarancja

24 miesiące
