Instrukcja użytkownika KeyPad TouchScreen

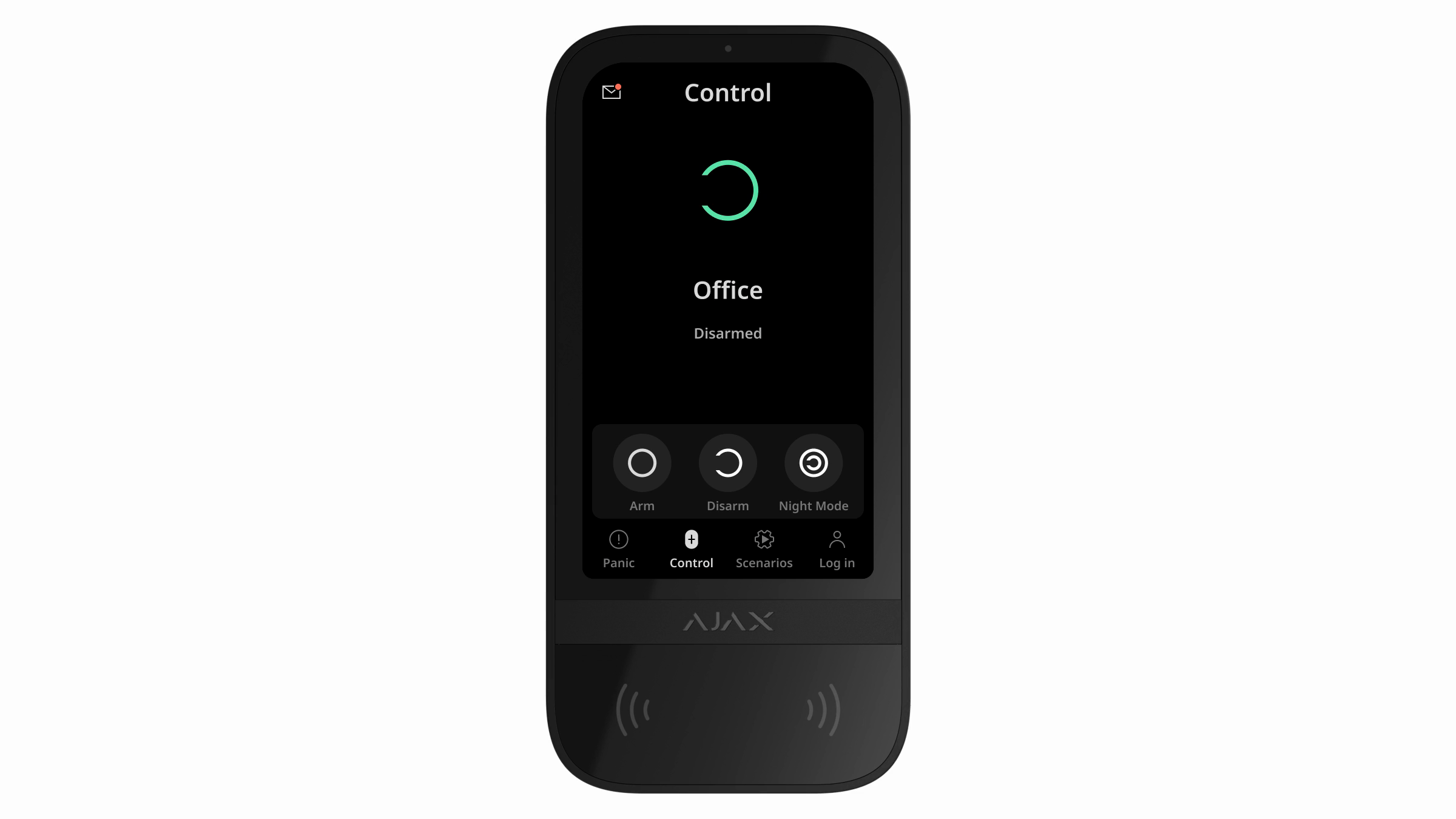

KeyPad TouchScreen to bezprzewodowa klawiatura z ekranem dotykowym przeznaczona do zarządzania systemem alarmowym Ajax. Użytkownicy mogą korzystać z uwierzytelniania za pomocą smartfonów, breloków Tag, kart Pass i kodów. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

KeyPad TouchScreen komunikuje się z hubem za pośrednictwem dwóch bezpiecznych protokołów radiowych. Klawiatura wykorzystuje protokół Jeweller do przesyłania alarmów i zdarzeń oraz protokół Wings do aktualizacji oprogramowania sprzętowego, przesyłania listy grup, pomieszczeń i innych dodatkowych informacji. Zasięg komunikacji bez przeszkód wynosi do 1700 metrów.

Elementy funkcjonalne

1. Sensor światła otoczenia do automatycznej regulacji jasności podświetlenia.

2. Ekran dotykowy IPS o przekątnej 5 cali.

3. Logo ze wskaźnikiem LED.

4. Czytnik kart/breloków/Bluetooth.

5. Uchwyt montażowy SmartBracket. Aby zdjąć panel, przesuń go w dół.

6. Perforowana część uchwytu montażowego do wyzwalania sabotażu w przypadku jakiejkolwiek próby odłączenia klawiatury od powierzchni. Nie należy jej odłamywać.

7. Perforowana część uchwytu montażowego do poprowadzenai przewodów przez ścianę.

8. Wbudowany sygnalizator alarmowy.

9. Przycisk styku antysabotażowego.

10. Kod QR z identyfikatorem urządzenia do dodania klawiatury do systemu Ajax.

11. Przycisk zasilania.

12. Zaciski do podłączenia zewnętrznego zasilania (brak w zestawie). W razie potrzeby zaciski można wyjąć z uchwytów.

13. Kanał na przewody do prowadzenia przewodu z modułu zasilającego innej firmy.

14. Perforowana część uchwytu montażowego do prowadzenia przewodów od dołu.

15. Otwór do zamocowania uchwytu montażowego SmartBracket za pomocą wkrętu do mocowania.

Kompatybilne huby i podwajacze zasięgu sygnału

Klawiatura wymaga do działania kompatybilnego huba Ajax z systemem OS Malevich 2.16.1 lub nowszej.

Sprawdź kompatybilność urządzeń

Zasada działania

KeyPad TouchScreen ma wbudowany sygnalizator dźwiękowy, wyświetlacz dotykowy oraz czytnik do uwierzytelniania metodą zbliżeniową. Klawiatura może być wykorzystywana do sterowania trybami bezpieczeństwa i urządzeniami automatyzacji oraz do powiadamiania o alarmach systemu.

Klawiatura może automatycznie dostosować jasność podświetlenia i wybudza się po zbliżeniu. Czułość można regulować w aplikacji. Interfejs KeyPad TouchScreen jest dziedziczony z aplikacji Ajax Security System. Do wyboru są ciemne i jasne wersje interfejsu. 5-calowy ekran dotykowy umożliwia dostęp do trybu bezpieczeństwa obiektu lub dowolnej grupy oraz pozwala na sterowanie scenariuszami automatyzacji. Wyświetlacz wskazuje również usterki systemu, jeśli występują (gdy włączona jest funkcja sprawdzania integralności systemu).

W zależności od ustawień wbudowany w KeyPad TouchScreen sygnalizator dźwiękowy informuje o:

• alarmach;

• zmianie trybu bezpieczeństwa;

• opóźnieniach przy wejściu/wyjściu;

• wyzwoleniu czujników magnetycznych.

Klawiatura działa wykorzystując fabrycznie zainstalowane baterie. Może być również zasilany przez zasilacz innej firmy o zakresie napięcia 10,5-14 V⎓ oraz prądzie roboczym co najmniej 0,5 A. Po podłączeniu zasilania zewnętrznego fabrycznie zainstalowane baterie służą jako zapasowe źródło zasilania.

Kontrola bezpieczeństwa

KeyPad TouchScreen może uzbrajać i rozbrajać cały obiekt lub określone grupy, a także aktywować Tryb nocny. Użyj karty Sterowanie , aby zmienić tryb bezpieczeństwa. Możesz sterować bezpieczeństwem za pomocą KeyPad TouchScreen poprzez:

1. Smartfony. Z zainstalowaną aplikacją Ajax Security System i obsługą Bluetooth Low Energy (BLE). Smartfony mogą być używane zamiast Tag lub Pass do autoryzacji użytkowników. BLE to protokół radiowy o niskim zużyciu energii. Klawiatura obsługuje smartfony z systemem Android i iOS z BLE 4.2 lub nowszym.

2. Karty lub breloki. Aby szybko i bezpiecznie identyfikować użytkowników, KeyPad TouchScreen korzysta z technologii DESFire®. DESFire® opiera się na międzynarodowej normie ISO 14443, zapewniającej zarówno szyfrowanie 128-bitowe, jak i ochronę przed kopiowaniem.

3. Kody. KeyPad TouchScreen obsługuje kody ogólne, osobiste i kody dla niezarejestrowanych użytkowników.

Kody dostępu

• Kod klawiatury – ogólny kod ustawiony dla klawiatury. Gdy jest używany, wszystkie zdarzenia dostarczane do aplikacji Ajax są skojarzone z tą klawiaturą.

• Kod użytkownika – osobisty kod ustawiany dla użytkowników podłączonych do huba. Gdy jest używany, wszystkie zdarzenia są dostarczane do aplikacji Ajax w imieniu użytkownika.

• Kod dostępu do klawiatury – skonfigurowany dla osoby, która nie jest zarejestrowana w systemie. Gdy jest używany, zdarzenia są dostarczane do aplikacji Ajax z nazwą skojarzoną z tym kodem.

• Kod RRU to kod dostępu dla jednostek odpowiedzi (RRU) aktywowany po alarmie i ważny przez określony czas. Gdy kod jest aktywowany i używany, zdarzenia są dostarczane do aplikacji Ajax z nazwą powiązaną z tym kodem.

Ustawienia dostępu i kody można dostosowywać w aplikacjach Ajax. Jeśli kod zostanie naruszony, można go zmienić zdalnie, więc nie ma potrzeby wzywania instalatora do danej lokalizacji. Jeśli użytkownik zgubi Pass, Tag lub smartfon, administrator lub PRO z uprawnieniami do konfiguracji systemu może natychmiast zablokować dane urządzenie w aplikacji. W międzyczasie użytkownik może sterować systemem przy użyciu kodu osobistego.

Kontrola bezpieczeństwa grupy

KeyPad TouchScreen umożliwia kontrolowanie bezpieczeństwa grup (jeśli włączony jest Tryb grupowy). Można również zmienić ustawienia klawiatury, aby określić, które grupy będą współdzielone (grupy klawiatur). Domyślnie wszystkie grupy są widoczne na wyświetlaczu klawiatury na karcie Sterowanie . Więcej informacji na temat zarządzania bezpieczeństwem grup można znaleźć w tej sekcji.

.

Przyciski awaryjne

W sytuacjach awaryjnych na klawiaturze znajduje się karta Alarm napadowy z trzema przyciskami:

• Przycisk napadowy;

• Pożar;

• Alarm pomocniczy.

W aplikacji Ajax administrator lub PRO z uprawnieniami do konfiguracji systemu może wybrać liczbę przycisków wyświetlanych na karcie Alarm napadowy . W ustawieniach KeyPad TouchScreen dostępne są dwie opcje: tylko Przycisk napadowy (domyślnie) lub wszystkie trzy przyciski. Tekst powiadomień w aplikacjach i kody zdarzeń wysyłanych do stacji monitorowania alarmów (CMS) zależą od wybranego typu przycisku.

Można również włączyć ochronę przed przypadkowym naciśnięciem. W takim przypadku użytkownik potwierdza wysłanie alarmu, naciskając przycisk Wyślij na wyświetlaczu klawiatury. Po naciśnięciu dowolnego przycisku napadowego wyświetlony zostanie ekran potwierdzenia.

Zarządzanie scenariuszami

Oddzielna karta klawiatury zawiera do sześciu przycisków, które sterują jednym urządzeniem automatyzacji lub grupą urządzeń. Scenariusze grupowe zapewniają wygodniejsze sterowanie wieloma przełącznikami, przekaźnikami lub inteligentnymi gniazdkami jednocześnie.

Twórz scenariusze automatyzacji w ustawieniach klawiatury i zarządzaj nimi za pomocą KeyPad TouchScreen.

Począwszy od OS Malevich 2.38, system rejestruje, który uprawniony użytkownik uruchomił scenariusz automatyzacji za pomocą klawiatury. Informacje te są wyświetlane na kanale zdarzeń huba.

Dowiedz się więcej

Sygnalizacja awarii i trybu bezpieczeństwa

KeyPad TouchScreen informuje użytkowników o awariach systemu i trybie bezpieczeństwa poprzez:

• wyświetlacz;

• logo;

• sygnalizację dźwiękową.

W zależności od ustawień logo świeci na czerwono w sposób ciągły lub wtedy gdy system lub grupa są uzbrojone. Wskazanie KeyPad TouchScreen pojawia się na wyświetlaczu tylko wtedy, gdy jest aktywne. Wbudowany sygnalizator powiadamia o alarmach, otwarciu drzwi i opóźnieniach wejścia/wyjścia.

Potwierdzenie ostatnich wydarzeń

KeyPad TouchScreen Jeweller wyświetla do 100 najnowszych wydarzeń systemowych od ostatniej weryfikacji. Wydarzenia są grupowane i sortowane według daty ich wystąpienia.

Wydarzenie zawiera następujące informacje:

• nazwa urządzenia;

• działanie;

• pomieszczenie;

• aktualny czas (GG:MM).

Umożliwia wyświetlanie ostatnich zdarzeń na klawiaturze:

1. Otwórz aplikację Ajax. Wybierz przestrzeń z dodanym urządzeniem.

2. Przejdź do karty Urządzenia .

3. Wybierz KeyPad TouchScreen Jeweller i przejdź do jego Ustawień , naciskając ikonę koła zębatego.

4. Wybierz sekcję Centrum powiadomień klawiatury.

5. Włącz przełącznik Sekcji potwierdzenia zdarzenia.

6. Naciśnij Powrót, aby zapisać nowe ustawienia.

Aby zobaczyć najnowsze wydarzenia na wyświetlaczu klawiatury:

1. Przejdź do karty Sterowanie .

2. Naciśnij ikonę , aby wyświetlić listę najnowszych wydarzeń. Ikona będzie miała czerwony znacznik w prawym górnym rogu, jeśli będą nowe zdarzenia.

3. Stuknij przycisk Oznacz wszystkie jako przeczytane, aby wyczyścić listę najnowszych zdarzeń. Zdarzenia pozostaną na kanale zdarzeń w aplikacjach Ajax.

Wyciszanie alarmu pożarowego

W przypadku wystąpienia alarmu pożarowego w systemie możesz go wyciszyć za pomocą KeyPad TouchScreen.

Ekran z informacją o alarmie pożarowym i przyciskiem do jego wyciszenia pojawi się na wszystkich urządzeniach KeyPad TouchScreen z włączoną funkcją Wyciszanie alarmu pożarowego. Jeśli przycisk wyciszenia został już naciśnięty na innej klawiaturze, na pozostałych KeyPad TouchScreen pojawi się odpowiednie powiadomienie. Użytkownicy mogą zamknąć ekran wyciszenia alarmu pożarowego i skorzystać z innych funkcji klawiatury. Aby ponownie otworzyć ekran wyciszenia, naciśnij ikonę na ekranie wyświetlacza Keypad TouchScreen.

Kod pod przymusem

KeyPad TouchScreen obsługuje kod pod przymusem, który pozwala symulować deaktywację alarmu. W takiej sytuacji zarówno aplikacja Ajax, jak i syreny zainstalowane w obiekcie nie ujawnią działań użytkownika. Pomimo to agencja ochrony i inni użytkownicy systemu alarmowego zostaną w dalszym ciągu poinformowani o wydarzeniu.

Dowiedz się więcej

Wstępna autoryzacja użytkownika

Funkcja wstępnej autoryzacji jest niezbędna, aby zapobiec nieautoryzowanemu dostępowi do panelu sterowania i bieżącego stanu systemu. Funkcję tą można ustawić oddzielnie dla kart Sterowanie i Scenariusze w ustawieniach klawiatury .

Ekran wprowadzania kodu jest wyświetlany na kartach, dla których aktywowano wstępną autoryzację. Użytkownik musi najpierw dokonać uwierzytelnienia poprzez wprowadzenie kodu lub przyłożenie osobistego urządzenia dostępowego do klawiatury. Wyjątek stanowi karta Alarm , która umożliwia nieautoryzowanym użytkownikom wysłanie sygnału alarmowego.

Automatyczna blokada nieupoważnionego dostępu

Jeżeli trzy razy z rzędu zostanie wprowadzony błędny kod lub w ciągu jednej minuty zostanie użyte nieuwierzytelnione urządzenie dostępowe, klawiatura zostanie zablokowana na czas określony w ustawieniach. W tym czasie hub zignoruje wszystkie kody i urządzenia dostępowe, informując jednocześnie użytkowników systemu alarmowego o próbie nieautoryzowanego dostępu. KeyPad TouchScreen wyłączy czytnik i zablokuje dostęp do wszystkich kart. Na wyświetlaczu klawiatury pojawi się odpowiednie powiadomienie.

PRO lub użytkownik z odpowiednimi uprawnieniami może odblokować klawiaturę poprzez aplikację przed upływem określonego czasu blokady.

Uzbrajanie dwuetapowe

KeyPad TouchScreen może uczestniczyć w uzbrajaniu dwuetapowym, ale nie może być używana jako urządzenie drugiego etapu. Dwuetapowy proces uzbrajania przy użyciu Tag, Pass lub smartfona jest podobny do korzystania z osobistego lub ogólnego hasła klawiatury.

Dowiedz się więcej

Protokoły przesyłania danych Jeweller i Wings

Jeweller i Wings to dwukierunkowe bezprzewodowe protokoły przesyłania danych umożliwiające szybką i niezawodną komunikację między hubem i urządzeniami. Klawiatura wykorzystuje Jeweller do przesyłania alarmów i zdarzeń oraz Wings do aktualizowania oprogramowania sprzętowego, przekazywania listy grup, pomieszczeń oraz innych dodatkowych informacji.

Dowiedz się więcej

Wysyłanie zdarzeń do stacji monitorowania

System alarmowy Ajax może przesyłać alarmy zarówno do aplikacji monitorującej PRO Desktop, a także do stacji monitorowania alarmów (CMS) w formatach SurGard (Contact ID), SIA (DC-09), ADEMCO 685 i innych protokołach.

KeyPad TouchScreen może przesyłać następujące zdarzenia:

1. Wprowadzenie kodu pod przymusem.

2. Naciśnięcie przycisku napadowego. Każdy przycisk ma swój własny kod zdarzenia.

3. Blokada klawiatury z powodu próby nieautoryzowanego dostępu.

4. Alarm/przywrócenie ochrony przed manipulacją.

5. Utrata/odzyskanie połączenia z hubem (lub podwajaczem zasięgu sygnału radiowego).

6. Uzbrajanie/rozbrajanie systemu.

7. Nieudana próba uzbrojenia systemu alarmowego (kiedy włączona jest funkcja sprawdzenia integralności systemu).

8. Permanentna dezaktywacja/aktywacja klawiatury.

9. Jednorazowa dezaktywacja/aktywacja klawiatury.

Po odebraniu alarmu operator stacji monitorowania należącej do agencji ochrony wie, co się stało oraz wie dokładnie, gdzie należy wysłać zespół szybkiego reagowania. Adresowalność urządzeń Ajax pozwala na wysyłanie do PRO Desktop lub CMS powiadomień zawierających typ urządzenia, jego nazwę, grupę bezpieczeństwa oraz wirtualne pomieszczenie. Należy wziąć pod uwagę, że lista możliwych do przesłania parametrów może się różnić w zależności od typu CMS i wybranego protokołu komunikacyjnego ze stacją monitorowania.

Dodawanie do systemu

Aby można było podłączyć KeyPad TouchScreen do huba, klawiatura musi znajdować się w tym samym zabezpieczonym budynku co system (w zasięgu sieci radiowej huba). Aby klawiatura działała za pośrednictwem podwajacza zasięgu sygnału radiowego ReX 2, należy najpierw dodać klawiaturę do huba, a następnie podłączyć ją do ReX 2 w ustawieniach podwajacza zasięgu.

Przed dodaniem urządzenia

1. Zainstaluj aplikację Ajax.

2. Zaloguj się na swoje konto lub utwórz nowe.

3. Wybierz przestrzeń lub utwórz nową.

   Czym jest przestrzeń

   Jak utworzyć przestrzeń

   Funkcja przestrzeni jest dostępna dla aplikacji w następujących wersjach i nowszych:

   • Ajax Security System 3.0 dla iOS.

   • Ajax Security System 3.0 dla Android.

   • Ajax PRO: Tool for Engineers 2.0 dla iOS.

   • Ajax PRO: Tool for Engineers 2.0 dla Android.

   • Ajax PRO Desktop 4.0 dla macOS.

   • Ajax PRO Desktop 4.0 dla Windows.

4. Dodaj co najmniej jedno wirtualne pomieszczenie.

5. Dodaj kompatybilny hub do przestrzeni. Upewnij się, że hub jest włączony i ma dostęp do internetu przez sieć Ethernet, Wi-Fi i/lub komórkową.

6. Upewnij się, że przestrzeń jest rozbrojona, a hub nie rozpoczyna aktualizacji, sprawdzając statusy w aplikacji Ajax.

Rodzaje kont i ich uprawnienia

Podłączanie do huba

1. Otwórz aplikację Ajax. Wybierz hub, do którego chcesz dodać klawiaturę.

2. Przejdź do karty Urządzenia i kliknij Dodaj urządzenie.

3. Nazwij urządzenie, zeskanuj lub wprowadź ręcznie kod QR (znajdujący się na klawiaturze i opakowaniu) i wybierz pomieszczenie oraz grupę (jeśli włączony jest Tryb grupowy).

4. Naciśnij Dodaj.

5. Włącz klawiaturę, przytrzymując przycisk zasilania przez 3 sekundy.

Jeżeli połączenie nie powiedzie się, odłącz klawiaturę i spróbuj ponownie po 5 sekundach. Zauważ, że jeśli do huba została już dodana maksymalna liczba urządzeń (zależnie od modelu huba), przy próbie dodania nowego pojawi się powiadomienie.

Po podłączeniu do huba klawiatura pojawi się na liście urządzeń przypisanych do huba w aplikacji Ajax. Częstotliwość aktualizacji statusów urządzeń na liście zależy od ustawień Jeweller lub Jeweller/Fibra, z domyślną wartością 36 sekund.

Awarie

Po wykryciu awarii KeyPad TouchScreen aplikacja Ajax wyświetla licznik awarii na ikonie urządzenia. Wszystkie awarie są wskazywane w stanach klawiatury. Pola z awariami zostaną zaznaczone na czerwono.

Awaria jest wyświetlana w następujących sytuacjach:

• obudowa klawiatury została otwarta (wyzwolono styk antysabotażowy);

• brak połączenia z hubem lub podwajaczem zasięgu sygnału radiowego za pośrednictwem protokołu Jeweller;

• brak połączenia z hubem lub podwajaczem zasięgu sygnału radiowego za pośrednictwem protokołu Wings;

• niski poziom baterii klawiatury;

• temperatura klawiatury jest poza dopuszczalnymi normami.

Ikony

Ikony w aplikacji

Ikony w aplikacji wyświetlają niektóre stany klawiatury. Aby uzyskać do nich dostęp:

1. Zaloguj się do aplikacji Ajax.

2. Wybierz hub.

3. Przejdź do karty Urządzenia .

Ikony na wyświetlaczu

Ikony pojawiają się w górnej części wyświetlacza i informują o określonych stanach systemu lub zdarzeniach.

Stany

Stany zawierają informacje o urządzeniu i jego parametrach pracy. Stany KeyPad TouchScreen można znaleźć w aplikacjach Ajax:

1. Przejdź do karty Urządzenia .

2. Wybierz KeyPad TouchScreen z listy.

Ustawienia

Aby zmienić ustawienia KeyPad TouchScreen w aplikacji Ajax:

1. Przejdź do karty Urządzenia .

2. Wybierz KeyPad TouchScreen z listy.

3. Przejdź do Ustawień, klikając ikonę koła zębatego .

4. Ustaw wymagane parametry.

5. Kliknij Powrót, aby zapisać nowe ustawienia.

Zarządzanie bezpieczeństwem

Scenariusze automatyzacji

Sygnały alarmowe

Ustawienia wyświetlacza

Ustawienia sygnalizacji dźwiękowej

KeyPad TouchScreen posiada wbudowany sygnalizator, który pełni następujące funkcje w zależności od ustawień:

1. Wskazuje status zabezpieczeń, a także Opóźnienia wejścia/wyjścia.

2. Dzwonek po otwarciu.

3. Informuje o alarmach.

Ustawianie reakcji klawiatury na alarmy urządzenia

KeyPad TouchScreen może reagować na alarmy z każdego czujnika w systemie za pomocą wbudowanego sygnalizatora. Jest to przydatna funkcja, gdy nie ma potrzeby włączania sygnalizatora w przypadku alarmów z konkretnego urządzenia. Można to na przykład zastosować do wyzwalania czujnika zalania LeaksProtect.

Aby ustawić reakcję klawiatury na alarm urządzenia:

1. Otwórz aplikację Ajax.

2. Przejdź do karty Urządzenia .

3. Z listy wybierz urządzenie, dla którego chcesz skonfigurować reakcję klawiatury.

4. Przejdź do Ustawień urządzenia, klikając ikonę .

5. Znajdź opcję Alarm z syreną i przełącz ją w celu aktywacji. Włącz lub wyłącz funkcję.

6. Powtórz kroki 3-5 dla pozostałych urządzeń systemu.

Ustawianie reakcji klawiatury na alarm sabotażowy

KeyPad TouchScreen może reagować na alarmy z obudowy każdego urządzenia w systemie za pomocą wbudowanego sygnalizatora. Gdy funkcja jest aktywna, wbudowany w klawiaturę sygnalizator wyemituje sygnał dźwiękowy po uruchomieniu styku antysabotażowego urządzenia.

Aby ustawić reakcję klawiatury na alarm po wyzwoleniu styku antysabotażowego:

1. Otwórz aplikację Ajax.

2. Przejdź do karty Urządzenia .

3. Wybierz hub i przejdź do jego Ustawień .

4. Wybierz menu Opcje systemowe.

5. Przejdź do sekcji Dźwięki i alerty.

6. Włącz funkcję Jeśli otwarta jest obudowa huba lub czujnika.

7. Kliknij Powrót, aby zapisać nowe ustawienia.

Ustawienie reakcji klawiatury na naciśnięcie przycisku napadowego w aplikacji Ajax

W aplikacjach Ajax można skonfigurować reakcję klawiatury na alarm po naciśnięciu przycisku napadowego. Aby to zrobić, należy wykonać następujące kroki:

1. Otwórz aplikację Ajax.

2. Przejdź do karty Urządzenia .

3. Wybierz hub i przejdź do jego Ustawień .

4. Wybierz menu Opcje systemowe.

5. Przejdź do sekcji Dźwięki i alerty.

6. Włącz funkcję Jeśli został naciśnięty przycisk napadowy w aplikacji.

7. Kliknij Powrót, aby zapisać nowe ustawienia.

Ustawianie wskazania klawiatury po alarmie

Klawiatura może informować o alarmach wyzwolonych w uzbrojonym systemie za pomocą sygnalizacji LED.

Funkcja działa następująco:

1. System rejestruje alarm.

2. Klawiatura emituje sygnał alarmowy (jeśli jest włączony). Czas trwania i głośność sygnału zależą od ustawień urządzenia.

3. Dioda LED klawiatury miga dwukrotnie (raz na 3 sekundy) do momentu rozbrojenia systemu.

Dzięki tej funkcji użytkownicy systemu oraz patrole interwencyjne agencji ochrony widzą, że system został uruchomiony.

Aby włączyć dla KeyPad TouchScreen wskazanie po alarmie, w aplikacji Ajax PRO:

1. Przejdź do ustawień huba:

   • Hub → Ustawienia → Opcje systemowe → Wskaźnik LED.

2. Określ zdarzenia, o których KeyPad TouchScreen będzie informować dwukrotnym miganiem wskaźnika LED do chwili rozbrojenia systemu:

   • Potwierdzony alarm włamania/napadu.

   • Pojedynczy alarm włamaniowy/napadowy.

   • Otwarcie pokrywy.

3. Wybierz żądany KeyPad TouchScreen w menu Urządzenia. Kliknij Powrót, aby zapisać nowe parametry.

4. Kliknij Powrót. Wszystkie wartości zostaną zastosowane.

Jak ustawić Dzwonek

Jeśli włączona jest opcja Dzwonek po otwarciu, KeyPad TouchScreen informuje krótkim sygnałem dźwiękowym o wyzwoleniu czujników magnetycznych w momencie rozbrojenia systemu. Funkcja jest wykorzystywana np. w sklepach do powiadamiania pracowników, że ktoś wszedł do budynku.

Powiadomienia konfiguruje się w dwóch etapach: konfiguracja klawiatury i konfiguracja czujników magnetycznych. W tym artykule znajduje się więcej informacji na temat Dzwonka i sposobu konfiguracji czujników.

Aby ustawić reakcję klawiatury:

1. Otwórz aplikację Ajax.

2. Przejdź do karty Urządzenia .

3. Wybierz KeyPad TouchScreen i przejdź do Ustawienia .

4. Przejdź do menu Sygnalizacja dźwiękowa→ Ustawienia sygnałów dźwiękowych.

5. Włącz funkcję Dzwonek po otwarciu na karcie Sygnał przy rozbrojeniu.

6. Ustaw odpowiednią głośność powiadomień.

7. Kliknij Powrót, aby zapisać ustawienia.

Jeśli ustawienia są prawidłowe, na karcie Sterowanie aplikacji Ajax pojawi się ikona dzwonka. Należy kliknąć ją, aby aktywować lub dezaktywować dzwonek po otwarciu.

Aby ustawić sterowanie dzwonkiem z wyświetlacza klawiatury:

1. Otwórz aplikację Ajax.

2. Przejdź do karty Urządzenia .

3. Wybierz KeyPad TouchScreen i przejdź do Ustawienia .

4. Ustaw funkcję Aktywacja dzwonka za pomocą klawiatury.

Jeśli ustawienia zostały wprowadzone prawidłowo, ikona dzwonka pojawi się na karcie Sterowanie na wyświetlaczu klawiatury. Należy kliknąć ją, aby aktywować lub dezaktywować dzwonek po otwarciu.

Ustawianie kodów

Dodawanie kart i breloków

KeyPad TouchScreen może współpracować z brelokami Tag, kartami Pass oraz urządzeniami innych firm, które obsługują technologię DESFire®.

Maksymalna liczba podłączonych urządzeń Pass i Tag zależy od modelu huba. Podłączone urządzenia Tag i Pass nie mają wpływu na całkowity limit urządzeń przypisanych do huba.

Dodawanie Tag lub Pass do systemu

1. Otwórz aplikację Ajax.

2. Wybierz hub, do którego chcesz dodać Tag lub Pass.

3. Przejdź do karty Urządzenia .

   Upewnij się, że funkcja Odczyt Pass/Tag jest włączona w ustawieniach co najmniej jednej klawiatury.

4. Kliknij Dodaj urządzenie.

5. Wybierz Dodaj Pass/Tag.

6. Określ typ (Tag lub Pass), kolor, nazwę urządzenia i użytkownika (jeśli to konieczne).

7. Kliknij Dalej. Następnie hub przełączy się w tryb rejestracji urządzeń.

8. Przejdź do dowolnej kompatybilnej klawiatury z włączoną funkcją Odczyt Pass/Tag i aktywuj ją.

   Po aktywacji KeyPad TouchScreen wyświetli ekran umożliwiający przełączenie klawiatury w tryb rejestracji urządzeń dostępowych. Kliknij przycisk Start.

   Ekran jest automatycznie aktualizowany po podłączeniu zasilania zewnętrznego i włączeniu funkcji Zawsze aktywny wyświetlacz jest włączona w ustawieniach klawiatury.

   Ekran przełączania klawiatury w tryb rejestracji pojawi się na wszystkich KeyPad TouchScreen przypisanych do systemu. Kiedy administrator lub PRO z uprawnieniami do konfigurowania systemu rozpocznie rejestrację Tag/Pass na jednej klawiaturze, pozostałe powracają do stanu początkowego.

9. Przyłóż kartę Pass lub brelok Tag szeroką stroną do czytnika klawiatury na kilka sekund. Jest on oznaczony ikonką fali na obudowie. Po pomyślnym dodaniu otrzymasz powiadomienie w aplikacji Ajax oraz na wyświetlaczu klawiatury.

Jeśli połączenie nie powiedzie się, spróbuj ponownie po 5 sekundach. Należy pamiętać, że jeśli do huba została już dodana maksymalna liczba urządzeń Tag lub Pass, to podczas dodawania nowego urządzenia w aplikacji Ajax zostanie wyświetlone odpowiednie powiadomienie.

Jeśli chcesz dodać kolejny Tag lub Pass, kliknij Dodaj kolejny Pass/Tag w aplikacji. Powtórz kroki 6-9.

Jak usunąć Tag lub Pass z huba

1. Otwórz aplikację Ajax.

2. Wybierz hub.

3. Przejdź do karty Urządzenia .

4. Wybierz kompatybilną klawiaturę z listy urządzeń.

   Upewnij się, że funkcja Odczyt Pass/Tag jest włączona w ustawieniach klawiatury.

5. Przejdź do ustawień klawiatury, klikając ikonę .

6. Kliknij menu Resetuj Pass/Tag.

7. Kliknij Kontynuuj.

8. Przejdź do dowolnej kompatybilnej klawiatury z włączoną funkcją Odczyt Pass/Tag i aktywuj ją.

   Po aktywacji KeyPad TouchScreen wyświetli ekran umożliwiający przełączenie klawiatury w tryb resetowania urządzeń dostępowych. Kliknij przycisk Start.

   Ekran jest automatycznie aktualizowany po podłączeniu zasilania zewnętrznego i włączeniu funkcji Zawsze aktywny wyświetlacz jest włączona w ustawieniach klawiatury.

   Ekran przełączania klawiatury w tryb resestowania pojawi się na wszystkich KeyPad TouchScreen przypisanych do systemu. Kiedy administrator lub PRO z uprawnieniami do konfigurowania systemu rozpocznie reset Tag/Pass na jednej klawiaturze, pozostałe powracają do stanu początkowego.

9. Przyłóż kartę Pass lub brelok Tag szeroką stroną do czytnika klawiatury na kilka sekund. Jest on oznaczony ikonką fali na obudowie. Po pomyślnym sformatowaniu otrzymasz powiadomienie w aplikacji Ajax oraz na wyświetlaczu klawiatury. Jeśli formatowanie nie powiodło się, spróbuj ponownie.

10. Jeśli chcesz zresetować inny Tag lub Pass, kliknij Zresetuj kolejny Pass/Tag w aplikacji. Powtórz krok 9.

Ustawienia Bluetooth

KeyPad TouchScreen obsługuje sterowanie trybami bezpieczeństwa poprzez przyłożenie smartfona do sensora. Zarządzanie bezpieczeństwem odbywa się za pośrednictwem kanału komunikacyjnego Bluetooth. Metoda ta jest wygodna, bezpieczna i szybka, gdyż nie wymaga podawania kodu, dodawania telefonu do klawiatury czy korzystania z urządzeń Tag lub Pass, które można zgubić.

W celu włączenia uwierzytelniania Bluetooth w aplikacji

1. Podłącz KeyPad TouchScreen do huba.

2. Włącz czujnik Bluetooth klawiatury:Urządzenia → KeyPad Touchscreen → Ustawienia → Włącz przełącznik Bluetooth.

3. Kliknij Powrót, aby zapisać ustawienia.

Aby skonfigurować uwierzytelnianie Bluetooth

1. Otwórz aplikację Ajax Security System i wybierz hub, do którego dodano KeyPad TouchScreen z włączoną funkcją uwierzytelniania Bluetooth. Domyślnie uwierzytelnianie za pomocą Bluetooth jest dostępne dla wszystkich użytkowników takiego systemu.

   Aby zablokować możliwość uwierzytelniania Bluetooth dla niektórych użytkowników:

   1. Na karcie Urządzenia wybierz hub i przejdź do jego ustawień .

   2. Otwórz menu Użytkownicy i wybierz żądanego użytkownika z listy.

   3. W sekcji Uprawnienia wyłącz Zarządzanie bezpieczeństwem przez Bluetooth .

2. Zezwól aplikacji Ajax Security System na korzystanie z Bluetooth, jeśli wcześniej nie udzielono pozwolenia. W takiej sytuacji w Stanach KeyPad TouchScreen pojawi się ostrzeżenie . Naciśnięcie symbolu powoduje otwarcie okna z objaśnieniami czynności. Uruchom Zarządzanie bezpieczeństwem za pomocą telefonu w dolnej części otwartego okna.



   Nadaj aplikacji uprawnienia do wyszukiwania i łączenia się z pobliskimi urządzeniami. Wyskakujące okno może się różnić dla smartfonów z systemem Android lub iOS.



   W ustawieniach aplikacji można również włączyć Zarządzanie bezpieczeństwem za pomocą telefonu:

   • Kliknij ikonę w lewym górnym rogu ekranu i wybierz menu Ustawienia aplikacji.

   • Otwórz menu Ustawienia systemu i włącz Zarządzanie bezpieczeństwem za pomocą telefonu.



3. Zalecamy skonfigurowanie Geolokalizacji w celu zapewnienia stabilnego działania uwierzytelniania Bluetooth. Ostrzeżenie pojawia się w Stanach KeyPad TouchScreen, jeśli funkcja Geolokalizacja jest wyłączona, a aplikacja nie może korzystać z lokalizacji smartfona. Naciśnięcie symbolu powoduje otwarcie okna z objaśnieniami czynności.



   Uwierzytelnianie Bluetooth może być niestabilne, jeśli funkcja Geolokalizacja jest wyłączona. Konieczne będzie uruchomienie i zminimalizowanie aplikacji, jeśli system przełączy ją w tryb uśpienia.

   Aktywowanie i skonfigurowanie funkcji Geolokalizacja pozwala na szybsze sterowanie systemem poprzez Bluetooth. Wystarczy odblokować telefon i przyłożyć go do sensora klawiatury.

   Jak skonfigurować geolokalizację

4. Włącz funkcję Utrzymuj aplikację aktywną, aby zarządzać bezpieczeństwem przez Bluetooth. W tym celu przejdź do Urządzenia → Hub → Ustawienia → Geolokalizacja.

5. Upewnij się, że w smartfonie włączona jest funkcja Bluetooth. Jeśli jest ona wyłączona, w Stanach klawiatury pojawi się ostrzeżenie . Naciśnięcie symbolu powoduje otwarcie okna z objaśnieniami czynności.

6. Włącz funkcję Usługa Keep-Alive w ustawieniach aplikacji dla smartfonów z systemem Android. W tym celu, w lewym górnym rogu ekranu kliknij → Ustawienia aplikacji → Ustawienia systemu.

Wstępna autoryzacja

Po włączeniu dostęp do panelu sterowania i aktualnego stanu systemu jest zablokowany. Aby go odblokować, użytkownik powinien się uwierzytelnić: wprowadzić odpowiedni kod lub przyłożyć osobiste urządzenie dostępowe do klawiatury.

Możesz uwierzytelnić się na dwa sposoby:

1. Poprzez kartę Sterowanie . Po zalogowaniu użytkownik widzi udostępnione w systemie grupy (o ile aktywowany jest Tryb grupowy). Są one określone w ustawieniach klawiatury: Zarządzanie bezpieczeństwem → Wspólne grupy. Domyślnie wszystkie grupy systemowe są współdzielone.



2. Poprzez kartę Logowanie . Po zalogowaniu użytkownik widzi dostępne grupy, które były ukryte na liście grup udostępnionych.



   Wyświetlacz klawiatury automatycznie wraca do ekranu głównego po upływie 10 sekund od ostatniej interakcji z nim. Aby zarządzać systemem za pomocą KeyPad TouchScreen, wprowadź kod lub ponownie skorzystaj z osobistego urządzenia dostępowego.

Zarządzanie bezpieczeństwem

Korzystając z kodów, Tag/Pass lub smartfona, można kontrolować Tryb nocny i sterować bezpieczeństwem całego obiektu lub oddzielnych grup. Użytkownik lub PRO z uprawnieniami do konfiguracji systemu może ustawić kody dostępu. W tym rozdziale znajdują się informacje na temat dodawania Tag lub Pass do huba. Aby sterować za pomocą smartfona, należy dostosować odpowiednie parametry Bluetooth w ustawieniach klawiatury. Włącz Bluetooth smartfona, lokalizację i odblokuj ekran.

Jeśli Tryb grupowy jest wyłączony, odpowiednia ikona na wyświetlaczu klawiatury wskazuje bieżący tryb bezpieczeństwa:

• — Uzbrojony.

• — Rozbrojony.

• — Tryb nocny.

Jeśli włączony jest tryb grupowy, użytkownicy widzą tryb bezpieczeństwa każdej grupy osobno. Grupa jest uzbrojona, gdy kontur przycisku jest biały i jest oznaczona ikoną . Grupa jest rozbrojona, jeśli kontur jej przycisku jest szary i jest oznaczona ikoną .

Przyciski grup w Trybie nocnym są oznaczone białym kwadratem na wyświetlaczu klawiatury.

Kolejność zmiany trybu bezpieczeństwa za pomocą klawiatury uzależniona jest od tego, czy w ustawieniach KeyPad TouchScreen włączona jest wstępna autoryzacja użytkownika.

Jeśli wstępna autoryzacja jest włączona

Jeśli wstępna autoryzacja jest wyłączona

Przykład wprowadzania kodów

Uproszczona zmiana trybu uzbrojenia

Funkcja Uproszczona zmiana trybu uzbrojenia umożliwia zmianę trybu bezpieczeństwa na tryb przeciwny za pomocą Tagu/Pass lub smartfona, bez konieczności potwierdzania przyciskami uzbrojenia lub rozbrojenia . Przejdź do ustawień klawiatury, aby włączyć tę funkcję.

Aby zmienić tryb bezpieczeństwa na przeciwny

1. Aktywuj klawiaturę, zbliżając się do niej lub trzymając dłoń przed sensorem. Przeprowadź Wstępną autoryzację jeśli jest to konieczne.

2. Okaż Tag/Pass lub smartfon.

Uzbrajanie dwuetapowe

KeyPad TouchScreen może uczestniczyć w uzbrajaniu dwuetapowym, ale nie może być używana jako urządzenie drugiego etapu. Dwuetapowy proces uzbrajania przy użyciu Tag, Pass lub smartfona jest podobny do korzystania z osobistego lub ogólnego hasła klawiatury.

Dowiedz się więcej

Użytkownicy systemu mogą zobaczyć na wyświetlaczu klawiatury, czy uzbrajanie zostało rozpoczęte, czy nie. Jeśli włączony jest Tryb grupowy, kolor przycisków grupy zależy od bieżącego stanu:

• Szary – rozbrojony, proces uzbrajania nie został rozpoczęty.

• Zielony –proces uzbrajania został rozpoczęty.

• Żółty – uzbrajanie jest niekompletne.

• Biały – uzbrojony.

Sterowanie scenariuszami za pomocą klawiatury

KeyPad TouchScreen umożliwia użytkownikom na stworzenie do sześciu scenariuszy w dwóch trybach. Rodzaj scenariusza Po ustawionym działaniu umożliwia sterowanie jednym lub większą liczbą urządzeń automatyzacji i Ajax WaterStop Jeweller. Rodzaj scenariusza Po zmianie stanu umożliwia użytkownikom przełączanie stanu pojedynczego urządzenia automatyzacji lub Ajax WaterStop Jeweller z poziomu karty Scenariusze na klawiaturze.

Począwszy od OS Malevich 2.38, system rejestruje, który uprawniony użytkownik uruchomił scenariusz automatyzacji za pomocą klawiatury. Informacje te są wyświetlane na kanale zdarzeń huba.

Utworzone scenariusze są wyświetlane w aplikacji: KeyPad TouchScreen → Ustawienia → Scenariusze automatyzacji → Scenariusze klawiatury. Istnieje możliwość dezaktywacji, dostosowania ustawień lub usunięcia ich w dowolnym momencie.

Aby usunąć scenariusz:

1. Przejdź na kartę Ustawienia KeyPad TouchScreen.

2. Otwórz menu Scenariusze automatyzacji → Scenariusze klawiatury.

3. Wybierz scenariusz, który chcesz usunąć.

4. Naciśnij Dalej.

5. Kliknij Usuń scenariusz.

Użytkownik może zobaczyć scenariusze automatyzacji i zarządzać nimi po uwierzytelnieniu, gdy funkcja Wstępnej autoryzacji jest włączona. Przejdź na kartę Scenariusze , wprowadź kod lub przyłóż osobiste urządzenie dostępowe do klawiatury.

Aby zrealizować scenariusz, naciśnij odpowiedni przycisk na karcie Scenariusze .

Wskazanie

KeyPad TouchScreen informuje użytkowników o alarmach, opóźnieniach wejścia/wyjścia, aktualnym trybie bezpieczeństwa, awariach i innych stanach systemu poprzez:

• wyświetlacz;

• logo ze wskaźnikiem LED;

• wbudowany sygnalizator alarmowy.

Wskazanie KeyPad TouchScreen pojawia się na wyświetlaczu tylko wtedy, gdy jest aktywne. Ikony wskazujące niektóre stany systemu lub klawiatury są wyświetlane w górnej części karty Sterowanie . Przykładowe funkcje obejmują sygnalizację alarmu pożarowego, przywracanie systemu po alarmie oraz dzwonek po otwarciu. Informacje o trybie bezpieczeństwa zostaną zaktualizowane, nawet gdy zostanie on zmieniony za pomocą innego urządzenia: breloka, innej klawiatury lub w aplikacji.

Dźwiękowe powiadamianie o awariach

Jeśli któreś z urządzeń jest w trybie offline lub bateria jest bliska wyczerpania, KeyPad TouchScreen może powiadomić użytkowników systemu dźwiękiem. Wskaźnik LED klawiatury będzie również migać. Powiadomienia o awariach będą wyświetlane w zdarzeniach, treści SMS-ów lub powiadomień push.

Aby włączyć dźwiękowe powiadamianie o awariach, użyj aplikacji Ajax PRO i PRO Desktop:

1. Kliknij Urządzenia , wybierz hub i otwórz jego ustawienia :Kliknij Opcje systemowe → Dźwięki i alerty.

2. Włącz przełączniki: Jeśli poziom naładowania baterii dowolnego urządzenia jest niski oraz Jeśli jakiekolwiek urządzenie jest offline.

3. Kliknij Powrót, aby zapisać ustawienia.

Dźwiękowe powiadamianie o awariach pojawia się po zakończeniu sygnalizacji klawiatury. Jeśli w systemie wystąpi kilka awarii, klawiatura w pierwszej kolejności powiadamia o utracie połączenia między urządzeniem a hubem.

Test działania

System alarmowy Ajax oferuje kilka rodzajów testów, które pomagają wybrać odpowiednie miejsce instalacji urządzeń. Testy nie rozpoczynają się natychmiast. Czas oczekiwania nie przekracza jednak czasu trwania jednego interwału ping „hub–urządzenie”. Interwał pingów można sprawdzić i skonfigurować w ustawieniach huba (Hub → Ustawienia → Jeweller lub Jeweller/Fibra).

Aby uruchomić test w aplikacji Ajax:

1. Wybierz żądany hub.

2. Przejdź do karty Urządzenia .

3. Wybierz KeyPad TouchScreen z listy.

4. Przejdź do Ustawień .

5. Wybierz test:

   1. Test siły sygnału Jeweller

   2. Test siły sygnału Wings

   3. Test tłumienia sygnału

6. Rozpocznij test.

Umieszczenie urządzenia

Przy wyborze lokalizacji urządzenia należy wziąć pod uwagę parametry wpływające na jego działanie:

• Poziom sygnału Jeweller i Wings.

• Odległość między klawiaturą a hubem lub podwajaczem zasięgu.

• Obecność przeszkód dla transmisji sygnału radiowego: ściany, stropy, duże obiekty znajdujące się w pomieszczeniu.

Przy opracowywaniu projektu systemu alarmowego obiektu należy uwzględnić zalecenia dotyczące rozmieszczenia dla danego obiektu. System alarmowy musi być zaprojektowany i zainstalowany przez specjalistów. Lista rekomendowanych partnerów jest dostępna tutaj.

KeyPad TouchScreen najlepiej umieścić w pomieszczeniu w pobliżu wejścia. Umożliwia to rozbrojenie systemu przed upływem czasu opóźnienia na wejście, jak również szybkie uzbrojenie systemu przy opuszczaniu obiektu.

Zalecana wysokość montażu wynosi 1,3–1,5 metra lub nad podłogą. Zainstaluj urządzenie na płaskiej, pionowej powierzchni. Zapewnia to, że KeyPad TouchScreen jest bezpiecznie przymocowany do powierzchni i zapobiega wyzwalaniu fałszywych alarmów sabotażowych.

Poziom sygnału

Siła sygnału protokołów Jeweller i Wings jest określana przez liczbę niedostarczonych lub uszkodzonych pakietów danych w określonym czasie. Ikona na karcie Urządzenia wskazuje poziom sygnału:

• Trzy kreski — doskonały poziom sygnału.

• Dwie kreski – dobry poziom sygnału,

• Jedna kreska – niski poziom sygnału, nie gwarantuje stabilnego działania.

• Przekreślona ikona — brak sygnału.

Nie instaluj klawiatury

1. Na zewnątrz; może to doprowadzić do awarii klawiatury.

2. W miejscach, gdzie części garderoby (na przykład obok wieszaka), przewody zasilające lub przewód Ethernet mogą zasłaniać klawiaturę urządzenia. Może to prowadzić do fałszywego wyzwolenia klawiatury.

3. W pobliżu metalowych przedmiotów lub luster powodujących tłumienie i ekranowanie sygnału.

4. W pomieszczeniach o temperaturze i wilgotności przekraczających dopuszczalne granice; może to spowodować uszkodzenie klawiatury.

5. Bliżej niż 1 metr od huba lub podwajacza zasięgu sygnału radiowego. Może to doprowadzić do utraty łączności z klawiaturą.

6. W miejscu o niskim poziomie sygnału. Może to skutkować utratą połączenia z hubem.

7. Obok czujników stłuczenia szkła. Wbudowany sygnalizator może uruchomić alarm.

8. W miejscach, gdzie sygnał dźwiękowy będzie tłumiony (wewnątrz mebli, za grubymi zasłonami itp.).

Instalacja

Aby zamontować klawiaturę:

1. Zdejmij uchwyt montażowy SmartBracket z klawiatury. Najpierw odkręć wkręt do mocowania i zsuń panel w dół.

2. Przymocuj panel SmartBracket w wybranym miejscu montażu za pomocą taśmy dwustronnej.

   Taśma dwustronna może być używana tylko do tymczasowego montażu. Urządzenie przymocowane za pomocą taśmy klejącej może w każdej chwili odkleić się od powierzchni. Dopóki urządzenie jest przyklejone taśmą, styk antysabotażowy nie zadziała po oderwaniu urządzenia od powierzchni.

   SmartBracket posiada oznaczenia po wewnętrznej stronie ułatwiające montaż. Przecięcie obu linii oznacza środek urządzenia (nie zaś uchwytu montażowego). Dopasuj je podczas montażu klawiatury.



3. Umieść klawiaturę na uchwycie SmartBracket. Wskaźnik LED urządzenia zacznie migać. Sygnał ten oznacza, że ​​obudowa klawiatury jest zamknięta.

   Jeśli podczas instalacji w SmartBracket wskaźnik LED nie jest aktywny, sprawdź stan styku antysabotażowego w aplikacji Ajax, integralność mocowania oraz szczelność mocowania klawiatury w uchwycie.

4. Uruchom testy siły sygnału Jeweller i Wings. Zalecany poziom sygnału to dwie lub trzy kreski. Jeśli poziom sygnału jest niski (jedna kreska lub mniej), nie można zagwarantować stabilnego działania urządzenia. Rozważ zmianę lokalizacji urządzenia, gdyż zmiana położenia o zaledwie 20 cm może znacząco poprawić poziom sygnału. Jeśli poziom sygnału jest nadal niski lub niestabilny po zmianie położenia, użyj podwajacza zasięgu sygnału radiowego ReX 2.

5. Uruchom Test tłumienia sygnału. Podczas testu poziom sygnału jest sztucznie zmniejszany i zwiększany, aby symulować różne warunki w miejscu instalacji. Jeśli miejsce instalacji wybrano prawidłowo, klawiatura będzie miała stabilny poziom sygnału na poziomie 2-3 kresek.

6. Jeśli testy zakończą się pomyślnie, odłącz klawiaturę od SmartBracket.

7. Przymocuj SmartBracket do powierzchni za pomocą dołączonych wkrętów. Wykorzystaj wszystkie punkty mocowania.

   W przypadku stosowania innych elementów łączących należy upewnić się, że nie uszkodzą one, ani nie zdeformują panelu.

8. Umieść klawiaturę w uchwycie montażowym SmartBracket.

9. Dokręć wkręt do mocowania na spodzie obudowy klawiatury. Wkręt jest potrzebny dla pewniejszego zamocowania i ochrony klawiatury przed nagłym demontażem.



Podłączanie modułu zasilającego innego producenta

Podczas podłączania zewnętrznego źródła zasilania i użytkowania urządzenia KeyPad TouchScreen należy przestrzegać ogólnych przepisów bezpieczeństwa dotyczących korzystania z urządzeń elektrycznych, jak również wymagań określonych w aktach prawnych dotyczących bezpieczeństwa elektrycznego.

KeyPad TouchScreen jest wyposażony w zaciski do podłączenia modułu zasilającego 10,5 V-14 V⎓. Zalecane parametry elektryczne modułu zasilającego to: 12 V⎓ o prądzie co najmniej 0,5 A.

Gdy podłączone jest zasilanie zewnętrzne, wstępnie zainstalowane baterie są używane jako zapasowe źródło zasilania. Nie należy ich usuwać przed podłączeniem zasilacza.

Aby podłączyć moduł zasilający innego producenta:

1. Zdejmij uchwyt montażowy SmartBracket. Ostrożnie wyłam perforowaną część obudowy, aby przygotować otwory na przewody:



   1 — do wyprowadzenia przewodu przez ścianę.
   2 — do wyprowadzenia przewodu od dołu. Wystarczy wyłamać jedną z perforowanych części.

2. Odłącz zewnętrzny przewód zasilający.

3. Podłącz przewód do zacisków, zwracając uwagę na biegunowość (oznaczoną na plastiku).



4. Poprowadź przewód w kanale kablowym. Przykład poprowadzenia przewodu od spodu klawiatury:



5. Włącz klawiaturę i umieść ją na uchwycie montażowym.

6. Sprawdź stan baterii i zasilania zewnętrznego w aplikacji Ajax oraz ogólne działanie urządzenia.

Aktualizacja oprogramowania sprzętowego

Aktualizacja oprogramowania sprzętowego KeyPad TouchScreen może być zainstalowana, gdy dostępna jest nowa wersja. Możesz to sprawdzić na liście urządzeń w aplikacjach Ajax PRO: Tool for Engineers i PRO Desktop. Jeśli aktualizacja jest dostępna, na odpowiedniej klawiaturze pojawi się ikona . Administrator lub PRO z dostępem do ustawień systemowych może uruchomić aktualizację w stanach KeyPad TouchScreen, lub ustawieniach. Aktualizacja zajmuje do jednej lub dwóch godzin (jeśli klawiatura działa przez ReX 2).

Jak zaktualizować oprogramowanie sprzętowe KeyPad TouchScreen

Konserwacja

Regularnie sprawdzaj działanie KeyPad TouchScreen. Optymalna częstotliwość kontroli to raz na trzy miesiące. Czyść na bieżąco obudowę urządzenia z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej chusteczki odpowiedniej do konserwacji sprzętu.

Do czyszczenia urządzenia nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki. Delikatnie przetrzyj ekran dotykowy.

Urządzenie utrzymuje działanie przez okres do 1,5 roku na fabrycznie zainstalowanych bateriach. Wartość ta została obliczona na podstawie domyślnych ustawień oraz do 4 interakcji z klawiaturą dziennie.

System wysyła wcześniejsze ostrzeżenie, gdy zbliża się czas wymiany baterii. Podczas zmiany trybu bezpieczeństwa dioda LED będzie powoli zapalać się i gasnąć.

Dane techniczne

Wszystkie dane techniczne KeyPad TouchScreen

Zgodność z normami

Konfiguracja zgodna z wymaganiami EN

Gwarancja

Gwarancja dla produktów Limited Liability Company “Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.

Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.

Zobowiązania gwarancyjne

Umowa użytkownika

Wsparcie techniczne:

• e-mail

• Telegram
