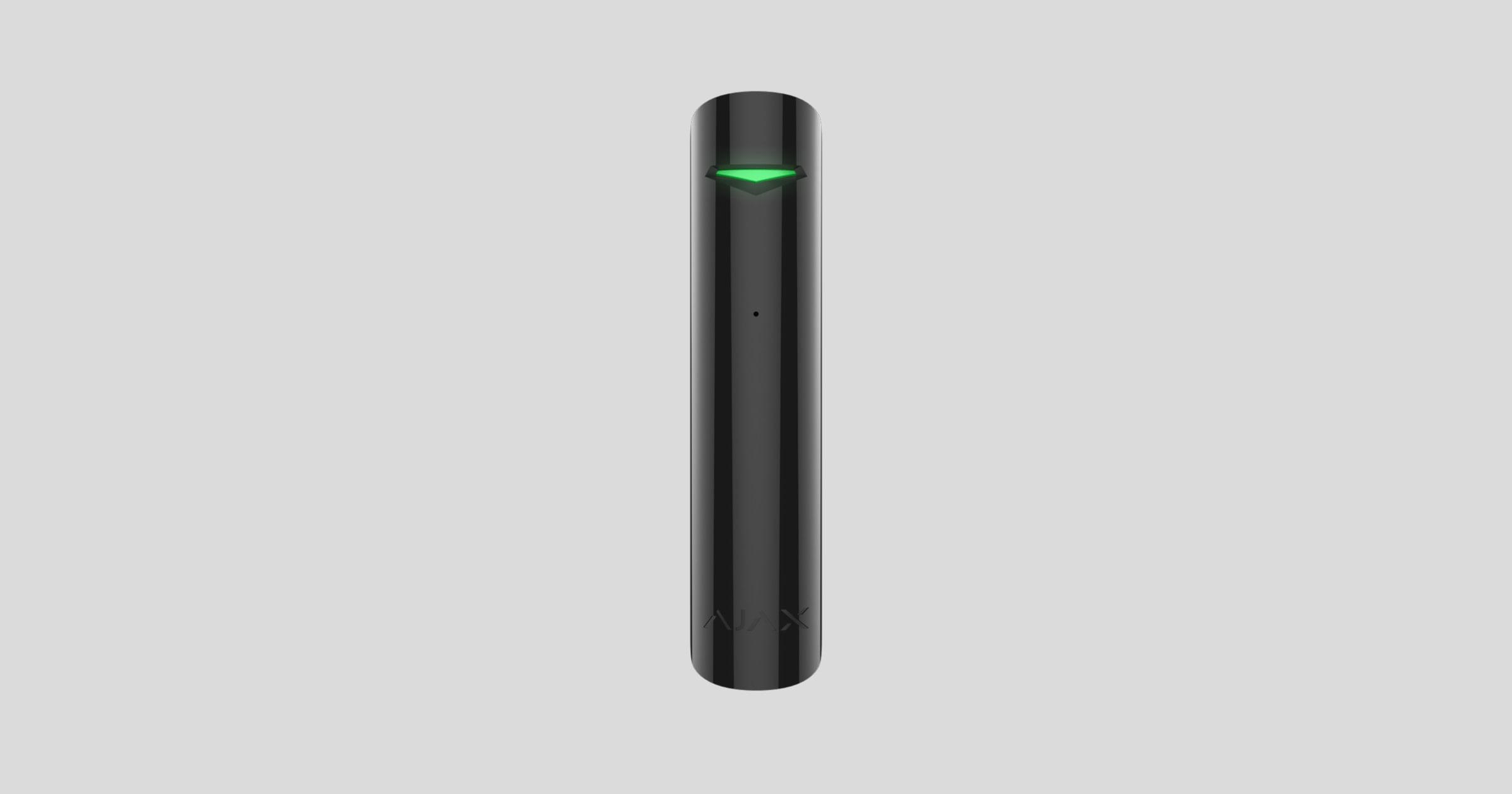

GlassProtect to bezprzewodowy, wewnętrzny czujnik stłuczenia szkła, rozpoznający dźwięk rozbitego szkła w odległości do 9 metrów. GlassProtect może działać do 7 lat z fabrycznie zainstalowaną baterią i posiada gniazdo do podłączenia przewodowego czujnika innej firmy.
GlassProtect komunikuje się z systemem Ajax, łącząc się za pośrednictwem bezpiecznego protokołu radiowego Jeweller. Zasięg komunikacji wynosi do 1000 metrów w terenie otwartym. Ponadto GlassProtect można podłączyć do systemów bezpieczeństwa innych firm za pomocą modułów integracji uartBridge or ocBridge Plus.
Użytkownicy mogą konfigurować GlassProtect za pomocą aplikacji Ajax dla systemów macOS, Windows, iOS lub Android. System powiadamia użytkowników o wszystkich zdarzeniach za pomocą powiadomień push, SMS-ów i połączeń telefonicznych (jeśli są aktywowane).
Użytkownik może podłączyć system Ajax do centralnej stacji monitorowania agencji ochrony.

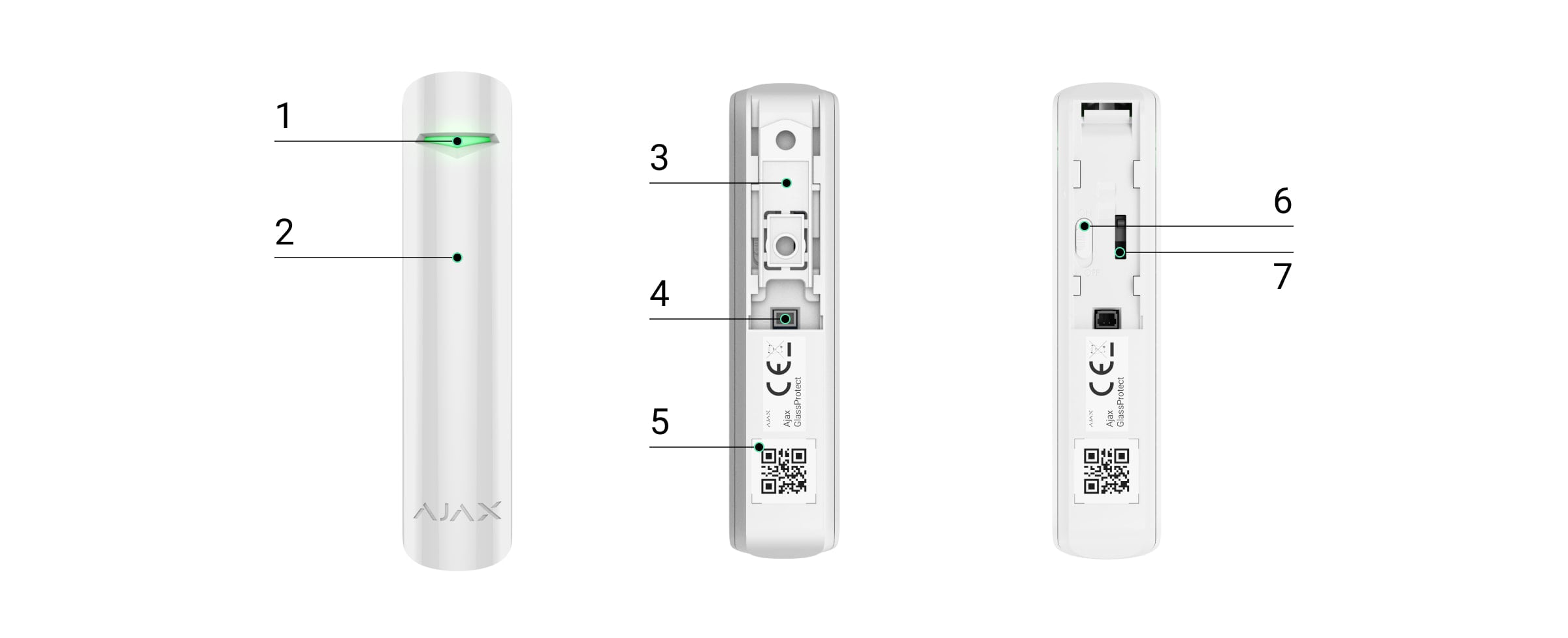

Elementy funkcjonalne
Wskaźnik LED.
Otwór mikrofonu.
Uchwyt montażowy SmartBracket. Aby go zdjąć, należy przesunąć panel w dół.

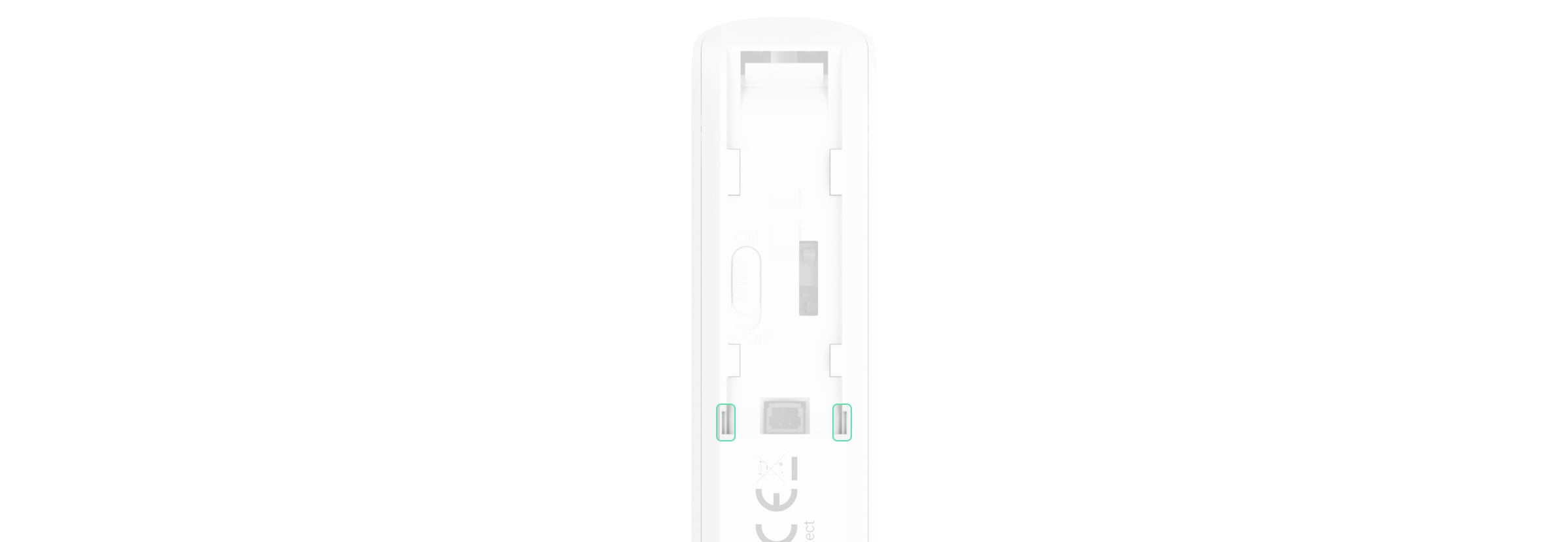

Złącze dla czujnika przewodowego innej firmy ze stykiem typu NC (normalnie zamknięty).

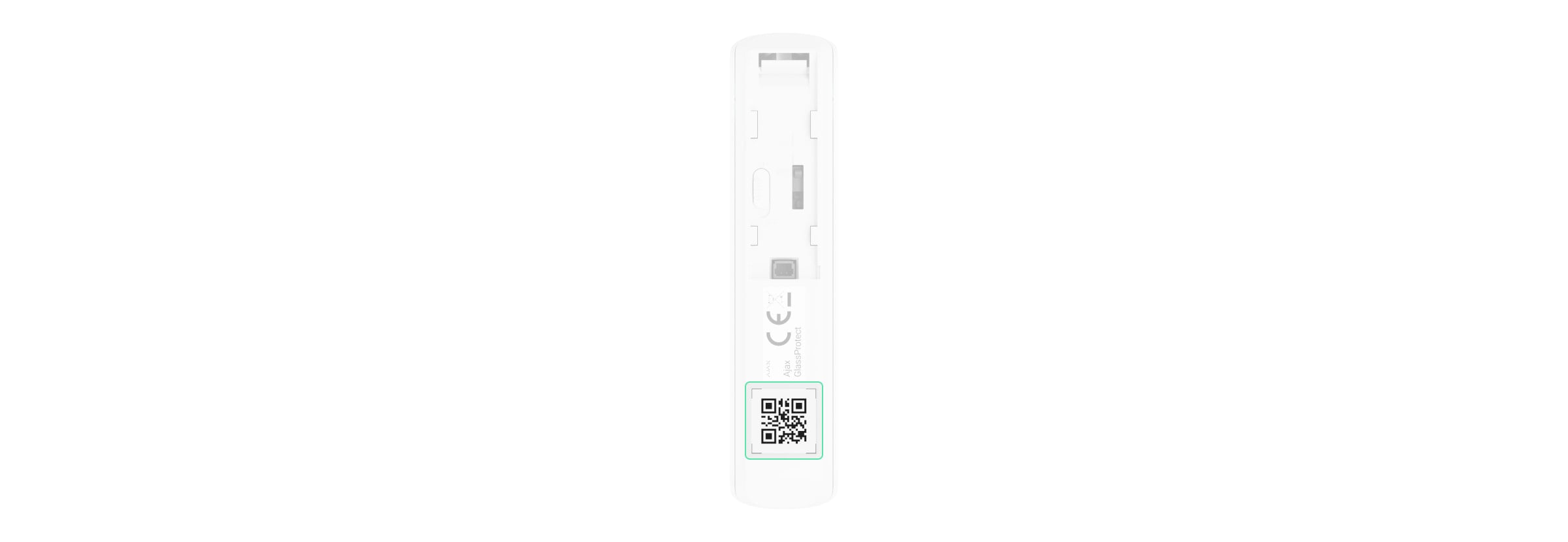

Kod QR z identyfikatorem urządzenia. Służy do sparowania urządzenia z systemem Ajax.

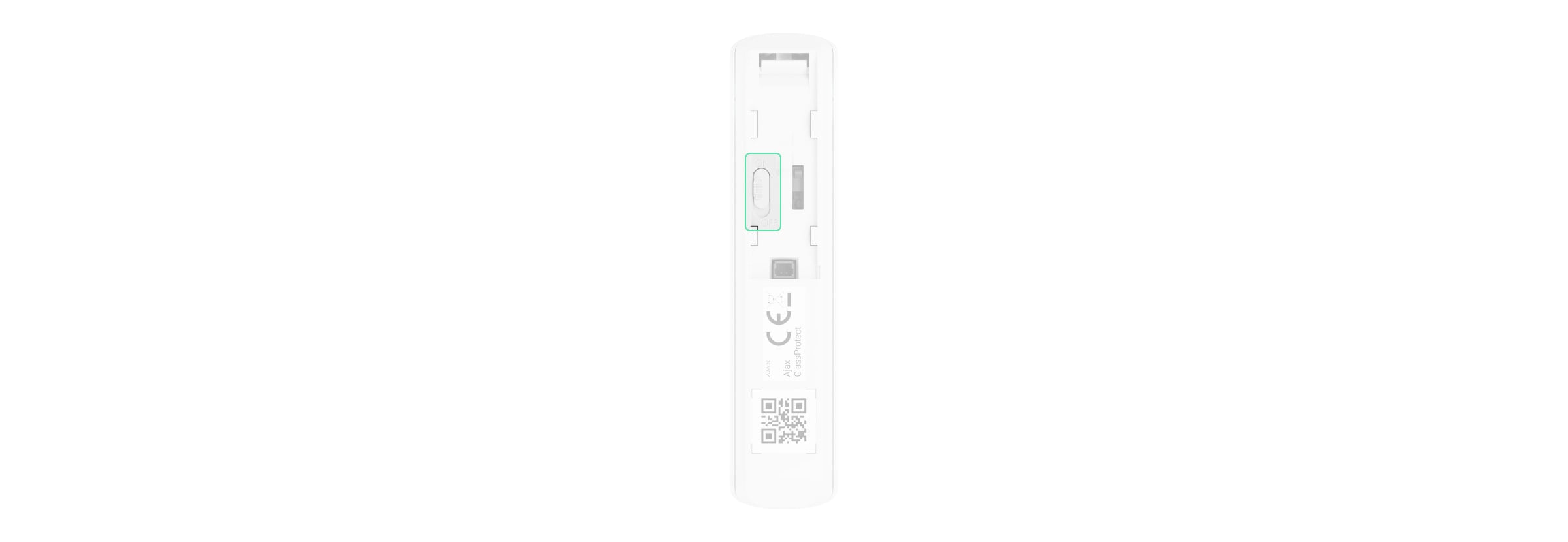

Włącznik zasilania urządzenia.

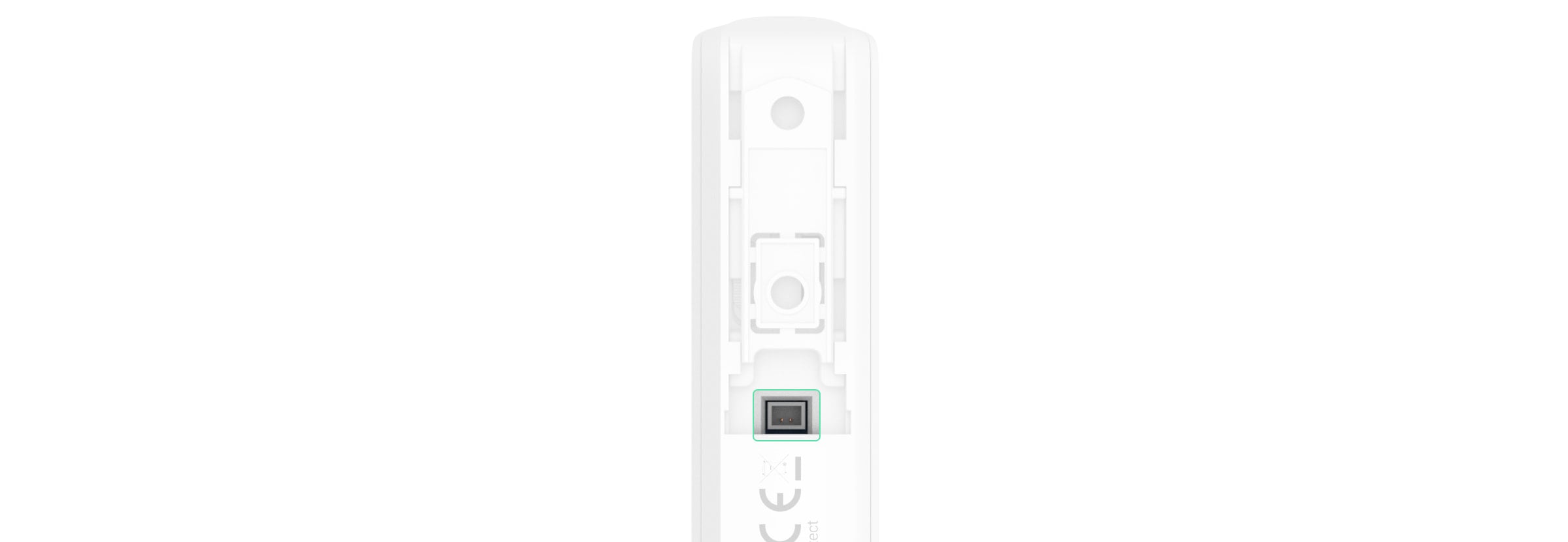

Przycisk wykrywający próbę manipulacji. Wyzwalany w przypadku próby oderwania czujnika od podłoża lub zdjęcia go z uchwytu montażowego.
Zasada działania
GlassProtect wykorzystuje czuły mikrofon elektretowy do wykrywania dźwięku tłuczonego szkła, składającego się z dźwięku uderzenia o niskiej częstotliwości i dźwięku pękania szkła o wysokiej częstotliwości. Dwuetapowe wykrywanie stłuczenia szkła zmniejsza ryzyko fałszywego wyzwolenia.
Czujnik GlassProtect nie reaguje na rozbicie szyby pokrytej folią: antywstrząsową, przeciwsłoneczną, dekoracyjną, czy jakąkolwiek inną. W celu wykrycia stłuczenia tego typu szkła zalecamy zastosowanie bezprzewodowego czujnika otwarcia DoorProtect Plus z sensorami uderzenia i pochylenia.
Po wyzwoleniu GlassProtect natychmiast przekazuje sygnał alarmowy do huba, włączając syreny (jeśli są podłączone) i powiadamiając użytkownika oraz agencję ochrony.
Podłączenie
Połączenie czujnika z hubem
Hub i urządzenie pracujące na różnych częstotliwościach radiowych są niekompatybilne. Zakres częstotliwości radiowej urządzenia może się różnić w zależności od regionu. Zalecamy zakup i korzystanie z urządzeń Ajax w tym samym regionie. Zakres roboczych częstotliwości radiowych można sprawdzić, kontaktując się z działem wsparcia technicznego.
Przed rozpoczęciem połączenia
Postępuj zgodnie z instrukcją huba, aby zainstalować aplikację Ajax. Utwórz konto, dodaj hub do aplikacji i utwórz przynajmniej jedno pomieszczenie.
Włącz hub i sprawdź połączenie internetowe (przez kabel Ethernet i/lub sieć GSM).
Upewnij się, że system jest rozbrojony i nie aktualizuje się, sprawdzając jego stan w aplikacji.
Tylko użytkownicy z uprawnieniami administratora mogą dodawać urządzenie do huba.
Parowanie czujnika z hubem
Wybierz opcję Dodaj urządzenie w aplikacji Ajax.
Nazwij urządzenie, zeskanuj lub wpisz kod QR (znajdujący się na obudowie i opakowaniu) i wybierz lokalizację w pomieszczeniu.
Wybierz Dodaj — rozpocznie się odliczanie.
Włącz urządzenie.
Aby nastąpiło wykrycie i sparowanie, czujnik musi się znajdować w zasięgu sieci bezprzewodowej huba (w jednym chronionym obiekcie). Żądanie połączenia jest przesyłane na krótki czas w momencie włączania urządzenia.
Jeśli urządzenia nie udało się sparować (dioda LED miga raz na sekundę), wyłącz je na 5 sekund i spróbuj ponownie. Czujnik podłączony do huba pojawi się na liście urządzeń w aplikacji. Aktualizacja stanu czujników na liście uzależniona jest od interwału pingu urządzeń wybranego w ustawieniach huba (domyślnie 36 sekund).
Podłączanie do systemów alarmowych innych firm
Aby podłączyć czujnik do centrali alarmowej innej firmy za pomocą modułu integracji uartBridge lub ocBridge Plus, postępuj zgodnie z zaleceniami zawartymi w instrukcji urządzenia.
Stany
Stany zawierają informacje o urządzeniu i jego parametrach pracy. Stany GlassProtect można znaleźć w aplikacji Ajax:
Przejdź do karty Urządzenia
.
Wybierz z listy GlassProtect.
Parametr | Znaczenie |
Kopiowanie danych | Wyświetla błąd podczas przesyłania danych do nowego huba:
|
Temperatura | Temperatura czujnika jest mierzona na procesorze i zmienia się stopniowo. Dopuszczalny błąd pomiędzy wartością podaną w aplikacji a temperaturą w miejscu instalacji: 2°C. Wartość jest aktualizowana, gdy tylko czujnik wykryje zmianę temperatury o co najmniej 2°C. Można skonfigurować scenariusz według temperatury, aby sterować urządzeniami automatyzacji |
Siła sygnału Jewellera | Poziom sygnału pomiędzy hubem/podwajaczem zasięgu a czujnikiem magnetycznym. Zalecamy instalację czujnika w miejscach, gdzie poziom sygnału wynosi 2-3 kreski. |
Połączenie przez Jereller | Status połączenia pomiedzy hubem/podwajaczem zasięgu a czujnikiem:
|
Moc nadajnika | Pokazuje wybraną moc nadajnika. Parametr pojawia się po wybraniu opcji Maksymalna lub Minimalna w menu Test tłumienia sygnału. |
Nazwa podwajacza zasięgu ReX | Wyświetlany, gdy czujnik pracuje z wykorzystaniem podwajacza zasięgu sygnału radiowego ReX |
Stan naładowania akumulatora | Poziom naładowania baterii urządzenia Wartość procentowa Jak wyświetlany jest poziom naładowania baterii w aplikacjach Ajax |
Obudowa | Stan zabezpieczenia przed sabotażem reaguje na oderwanie lub uszkodzenie obudowy czujnika |
Czułość | Wybór poziomu czułości mikrofonu:
Poziom czułości jest wybierany na podstawie wyników testu stref wykrywania. |
Zewnętrzny styk | Status czujnika zewnętrznego podłączonego do GlassProtect |
Zawsze aktywny (24h) | Jeśli opcja jest włączona, czujnik jest zawsze w trybie uzbrojenia i powiadamia o alarmach |
Permanentna dezaktywacja | Pokazuje status funkcji permanentnej dezaktywacji urządzenia:
|
Reakcje alarmu | |
Tryb pracy | Określa, w jaki sposób urządzenie będzie reagowało na alarmy:
|
Opóźnienie na wejście, sek. | Wybór czasu opóźnienia na wejście. Opóźnienie na wejście (opóźnienie aktywacji alarmu) to czas, w którym należy rozbroić system alarmowy po wejściu do pomieszczenia. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Opóźnienie przy wyjściu, sek. | Wybór czasu opóźnienia przy wyjściu. Opóźnienie na wyjście (opóźnienie aktywacji alarmu) to czas, w którym należy wyjść z pomieszczenia po uzbrojeniu systemu alarmowego. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Opóźnienie trybu nocnego przy wejściu, sek. | Czas opóźnienia na wejście w trybie nocnym. Opóźnienie na wejście (opóźnienie aktywacji alarmu) to czas, jaki masz na rozbrojenie systemu alarmowego po wejściu na teren obiektu. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Opóźnienie trybu nocnego przy wyjściu, sek. | Czas opóźnienia na wyjście w trybie nocnym. Opóźnienie na wyjście (opóźnienie aktywacji alarmu) to czas, jaki masz na opuszczenie terenu obiektu po uzbrojeniu systemu alarmowego. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Aktualizacja | Wersja oprogramowania sprzętowego czujnika |
ID urządzenia | Identyfikator urządzenia |
Nr urządzenia | Numer pętli (strefy) urządzenia |
Ustawienia
Aby zmienić ustawienia czujnika w aplikacji Ajax:
Wybierz hub, jeśli jest ich kilka lub jeśli używasz aplikacji Ajax PRO.
Przejdź do karty Urządzenia
Wybierz z listy GlassProtect.
Otwórz Ustawienia, klikając ikonę kółka zębatego
.
Ustaw żądane parametry.
Kliknij Wstecz, aby zapisać nowe ustawienia.
Ustawienie | Znaczenie |
Nazwa | Nazwa czujnika, którą można zmienić. Nazwa ta jest wyświetlana w wiadomości SMS i w powiadomieniach o zdarzeniach. Nazwa może zawierać do 12 znaków cyrylicy lub do 24 znaków łacińskich |
Pomieszczenie | Wybór wirtualnego pomieszczenia, do którego przypisany jest GlassProtect. Nazwa pomieszczenia jest wyświetlana w wiadomości SMS i powiadomieniach o zdarzeniach. |
Wskazania LED alarmów | Umożliwia wyłączenie migania wskaźnika LED podczas alarmu. Dostępne dla urządzeń z oprogramowaniem sprzętowym w wersji 5.55.0.0 lub nowszej Jak znaleźć wersję oprogramowania sprzętowego lub identyfikator czujnika bądź urządzenia? |
Czułość | Wybór poziomu czułości mikrofonu:
Poziom czułości jest wybierany na podstawie wyników testu stref wykrywania. |
Zewnętrzny styk | Jeśli opcja jest włączona, GlassProtect reaguje na alarmy z czujnika zewnętrznego. |
Zawsze aktywny (24h) | Jeśli opcja jest włączona, czujnik jest zawsze w trybie uzbrojenia i powiadamia o alarmach |
Włącz syrenę, jeśli dodatkowy styk jest otwarty | Jeśli opcja jest włączona, syreny dodane do systemu włączają się w przypadku alarmu czujnika zewnętrznego |
Alert with a siren if glass break detected | Jeśli opcja jest włączona, syreny dodane do systemu włączają się po wykryciu stłuczenia szkła |
Powiadomienia o otwarciu | Pokazuje ustawienia powiadomień o otwarciu. Jak ustawić powiadomienia o otwarciu |
Reakcje alarmu | |
Tryb pracy | Określa, w jaki sposób urządzenie będzie reagowało na alarmy:
|
Opóźnienie na wejście, sek. | Opóźnienie na wejście (opóźnienie aktywacji alarmu) to czas, w którym należy rozbroić system alarmowy po wejściu do pomieszczenia. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Opóźnienie przy wyjściu, sek. | Czas opóźnienia na wyjście. Opóźnienie na wyjście (opóźnienie aktywacji alarmu) to czas, w którym należy wyjść z pomieszczenia po uzbrojeniu systemu alarmowego. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Uzbrojenie w Trybie nocnym | Jeśli opcja jest aktywna, czujnik przełączy się w tryb uzbrojenia podczas korzystania z trybu nocnego |
Opóźnienie trybu nocnego przy wejściu, sek. | Czas opóźnienia na wejście w trybie nocnym. Opóźnienie na wejście (opóźnienie aktywacji alarmu) to czas, jaki masz na rozbrojenie systemu alarmowego po wejściu na teren obiektu. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Opóźnienie trybu nocnego przy wyjściu, sek. | Czas opóźnienia na wyjście w trybie nocnym. Opóźnienie na wyjście (opóźnienie aktywacji alarmu) to czas, jaki masz na opuszczenie terenu obiektu po uzbrojeniu systemu alarmowego. Funkcje wyłącznie dla podłączonego czujnika przewodowego. |
Test siły sygnału Jeweller | Przełącza czujnik w tryb testu poziomu sygnału Jeweller. Test pozwala na sprawdzenie poziomu sygnału pomiędzy hubem a czujnikiem GlassProtect i określenie optymalnego miejsca instalacji. |
Test zasięgu detekcji czujnika | Przełącza czujnik na test obszaru wykrywania |
Test tłumienia sygnału | Przełącza czujnik w tryb testu zanikania sygnału (dostępny w czujnikach z oprogramowaniem sprzętowym w wersji 3.50 lub nowszą) |
Instrukcja użytkownika | Otwiera instrukcję użytkownika GlassProtect w aplikacji Ajax |
Permanentna dezaktywacja | Umożliwia użytkownikowi odłączenie urządzenia bez usuwania go z systemu. Dostępne są trzy opcje:
Dowiedz się więcej o permanentnej dezaktywacji urządzeń System może również automatycznie dezaktywować urządzenia po przekroczeniu określonej liczby alarmów lub upływie czasu przywrócenia działania. |
Usuń urządzenie | Odłącza czujnik od huba i usuwa jego ustawienia |
Jak ustawić powiadomienia o otwarciu

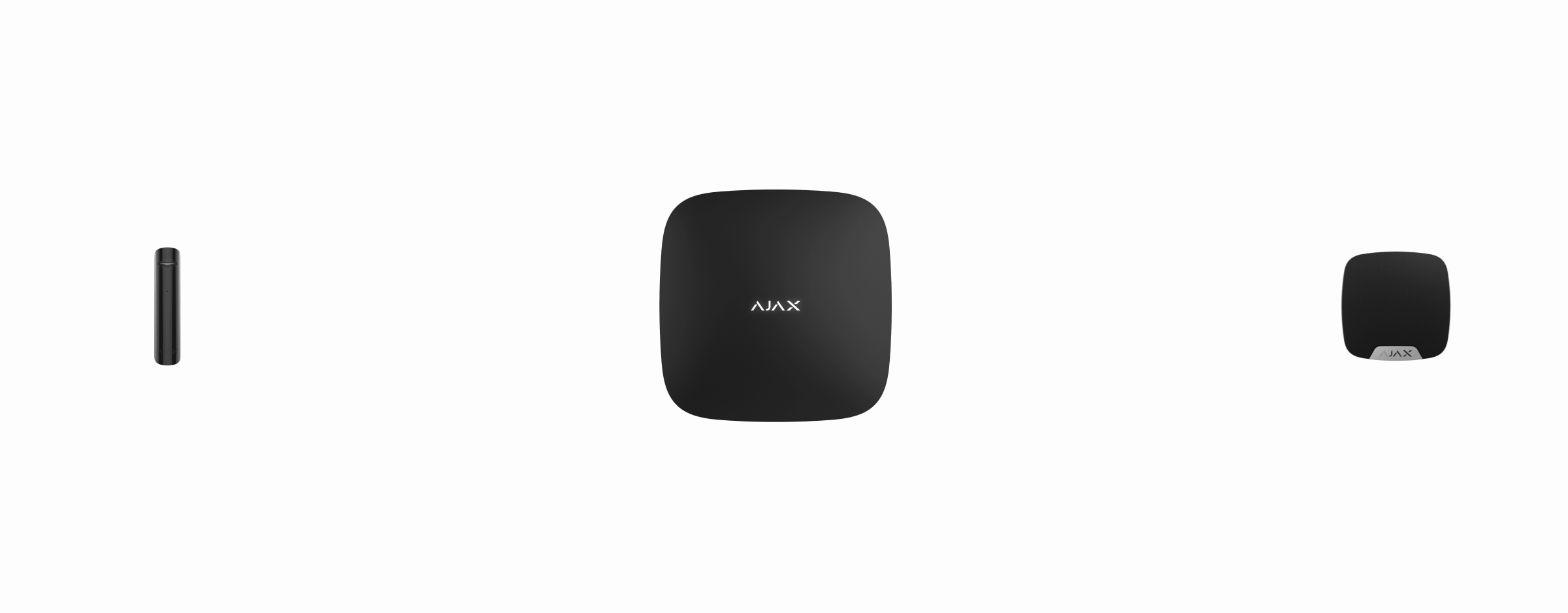

Powiadomienie o otwarciu to sygnał dźwiękowy informujący o zadziałaniu czujników magnetycznych w momencie rozbrojenia systemu. Funkcja ta jest wykorzystywana np. w sklepach do powiadamiania pracowników, że ktoś wszedł do budynku.
Konfiguracja powiadomień odbywa się w dwóch etapach: konfigurowanie czujników magnetycznych i konfigurowanie syren.
Dowiedz się więcej o powiadomieniach o otwarciu
Ustawienia GlassProtect
Przed skonfigurowaniem dzwonka upewnij się, że do GlassProtect jest podłączony przewodowy czujnik magnetyczny oraz że w ustawieniach GlassProtect w aplikacji Ajax włączona jest opcja Zewnętrzny styk.
Przejdź do menu Urządzenia
Wybierz czujnik GlassProtect.
Przejdź do jego ustawień, klikając ikonę koła zębatego
Przejdź do menu Powiadomienia o otwarciu.
Wybierz syrenę powiadamiającą o zdarzeniu Jeśli styk zewnętrzny jest otwarty (dostępne, jeśli włączono opcję Zewnętrzny styk).
Wybierz dźwięk powiadomienia: od 1 do 4 krótkich sygnałów dźwiękowych. Po wybraniu tej opcji aplikacja Ajax odtworzy dźwięk.
Kliknij Wstecz, aby powrócić do ustawień.
Konfiguracja wymaganej syreny.
Jak skonfigurować syrenę dla powiadomień o otwarciu?
Wskazanie
Zdarzenie | Wskazanie | Uwaga |
Włączenie czujnika | Świeci się na zielono przez około jedną sekundę | |
Podłączenie czujnika do huba, ocBridge Plus lub uartBridge | Świeci się ciągle przez kilka sekund | |
Aktywacja alarmu/zabezpieczenia przed sabotażem | Świeci się na zielono przez około jedną sekundę | Alarm jest wysyłany raz na 5 sekund |
Bateria wymaga wymiany | Podczas alarmu powoli zapala się na zielono i powoli gaśnie | Wymiana baterii czujnika została opisana w instrukcji wymiany baterii |
Testowanie funkcjonalności
System Ajax umożliwia przeprowadzanie testów w celu sprawdzenia funkcjonalności podłączonych urządzeń.
Testy nie rozpoczynają się natychmiast, ale w ciągu 36 sekund przy ustawieniach domyślnych. Czas rozpoczęcia testu zależy od ustawień interwału pingu czujnika (akapit o ustawieniach Jeweller w ustawieniach huba).
Test zasięgu detekcji czujnika
Testowanie funkcjonalne czujnika
Po określeniu miejsca montażu czujnika i zamocowaniu urządzenia za pomocą taśmy samoprzylepnej należy sprawdzić strefę wykrywania.
GlassProtect nie reaguje na klaskanie!
Testowanie czujnika
Uderz pięścią w szybę, nie rozbijając jej. Jeśli czujnik zarejestruje dźwięk o niskiej częstotliwości, dioda LED miga. Zasymuluj rozbicie szkła, dźwięk o wysokiej częstotliwości w czasie 1,5 sekundy po pierwszym uderzeniu za pomocą specjalnego narzędzia lub uderzając w szkło metalowym przedmiotem. Po rozpoznaniu dźwięku czujnik wyłącza na sekundę wskaźnik LED.
Aby system został pobudzony po uzbrojeniu, czujnik musi rozpoznać dźwięki w następującej kolejności: najpierw dźwięk o niskiej częstotliwości (uderzenie), a następnie dźwięk o wysokiej częstotliwości (stłuczenie szkła, odłamki). W przeciwnym razie alarm nie zostanie wywołany.
Włącz/wyłącz wszystkie urządzenia, które zwykle pracują w pomieszczeniu: generatory, klimatyzatory itp. Jeśli spowoduje to reakcję czujnika, spróbuj zmienić czułość lub przenieść GlassProtect w inne miejsce.
Należy użyć poziomu czułości, przy którym czujnik poprawnie przechodzi oba etapy testu i nie reaguje na żadne urządzenia pracujące w pomieszczeniu.
Instalowanie urządzenia
Wybór miejsca instalacji
W niektórych przypadkach czynności wykonywane w gospodarstwie domowym mogą powodować fałszywe alarmy
Miejsce instalacji GlassProtect zależy od jego odległości od huba oraz przeszkód tłumiących sygnał radiowy: ściany, podłogi, duże obiekty w pomieszczeniach.
Urządzenie przeznaczone wyłącznie do pracy wewnątrz pomieszczeń.
Sprawdź poziom sygnału Jeweller w miejscu instalacji
Jeśli poziom sygnału jest niski (jedna kreska), to nie można zagwarantować stabilnej pracy czujnika. Podejmij wszelkie możliwe kroki, aby poprawić jakość sygnału! W pierwszej kolejności przesuń czujnik: zmiana położenia o zaledwie 20 cm może znacznie poprawić jakość odbioru sygnału.
Jeśli sygnał odbierany przez czujnik jest słaby lub niestabilny nawet po zmianie położenia, użyj podwajacza zasięgu sygnału radiowego ReX.
Nie instaluj czujnika:
poza budynkiem (na zewnątrz);
w pobliżu syren lub głośników;
w pobliżu jakichkolwiek metalowych przedmiotów lub luster powodujących tłumienie i ekranowanie sygnału;
w miejscach o szybkiej cyrkulacji powietrza (wentylatory, otwarte okna lub drzwi);
w jakimkolwiek pomieszczeniu o temperaturze i wilgotności poza dopuszczalnym zakresem;
bliżej niż 1 m od huba.
GlassProtect rozpoznaje stłuczenie szkła z odległości do 9 metrów. Mikrofon powinien być ustawiony pod kątem nie większym niż 90 stopni w stosunku do okna (okien).
Upewnij się, że żadne zasłony, rośliny, meble ani inne przedmioty nie zasłaniają otworu mikrofonu.
Jeśli na oknie są zasłony, czujnik należy umieścić pomiędzy nimi a oknem, np. przy ościeżnicy bocznej okna. W przeciwnym razie, zasłony mogą stłumić dźwięk tłuczenia szkła, a czujnik nie zostanie pobudzony.
Procedura instalacji czujnika
Przed zainstalowaniem czujnika upewnij się, że wybrana lokalizacja jest optymalna i zgodna z wytycznymi zawartymi w niniejszej instrukcji!
Przymocuj uchwyt montażowy SmartBracket za pomocą załączonych śrub. Jeśli wybierzesz inny sposób mocowania, upewnij się, że nie uszkodzi to ani nie deformuje obudowy.
Dwustronna taśma klejąca może być używana tylko do tymczasowego zamocowania czujnika. Taśma z czasem wysycha, co może powodować upadek czujnika, fałszywe alarmy i nieprawidłowe działanie.
Umieść czujnik w uchwycie. Po zamocowaniu czujnika w uchwycie SmartBracket mignie dioda LED, sygnalizująca zamknięcie zabezpieczenia przed sabotażem.
Jeżeli po zamocowaniu w SmartBracket dioda LED nie miga, sprawdź stan zabezpieczenia przed sabotażem w aplikacji Ajax oraz prawidłowość zamocowania uchwytu.
Jeśli ktoś odłączy czujnik od podłoża lub wyjmie go z uchwytu montażowego, system alarmowy wyśle powiadomienie.
Podłączanie czujnika przewodowego
Przewodowy czujnik ze stykiem NC (normalnie zamknięty) można podłączyć do GlassProtect za pomocą wbudowanego zacisku.
Zalecamy instalację czujnika przewodowego w odległości nie większej niż 1 metr od GlassProtect. Dłuższy przewód zwiększa ryzyko uszkodzenia i obniża jakość komunikacji między czujnikami.
Aby wyprowadzić przewód z obudowy czujnika, należy wyłamać plastik w miejscu podłączenia wtyczki:
Jeśli podłączony czujnik przewodowy zostanie wyzwolony, użytkownik otrzyma powiadomienie.
Konserwacja
Regularnie sprawdzaj działanie czujnika.
Na bieżąco czyść obudowę czujnika z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej i suchej ściereczki do konserwacji sprzętu.
Nie używaj do czyszczenia czujnika żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.
Zainstalowana fabrycznie bateria zapewnia do 7 lat autonomicznej pracy (z 5-minutowym interwałem pingowania przez hub). Jeśli bateria czujnika jest rozładowana, system alarmowy wyśle odpowiednie powiadomienia, a dioda LED płynnie zapali się i zgaśnie, gdy czujnik wykryje stłuczenie szkła lub zadziała zabezpieczenie przed sabotażem.
Jak długo urządzenia Ajax działają na bateriach i co ma na to wpływ
Dane techniczne
Wszystkie dane techniczne GlassProtect Jeweller
Pełny zestaw
GlassProtect Jeweller
Uchwyt montażowy SmartBracket
Bateria CR123A (zainstalowana)
Przewody z wtyczką do montażu zewnętrznego czujnika
Zestaw instalacyjny
Skrócona instrukcja obsługi
Gwarancja
Gwarancja na produkty Limited Liability Company “Ajax Systems Manufacturing” jest ważna przez 2 lata od zakupu i nie dotyczy dołączonych baterii.
Jeśli urządzenie nie działa prawidłowo, najpierw skontaktuj się z działem wsparcia technicznego — w połowie przypadków problemy techniczne można rozwiązać zdalnie!
