Instrukcja użytkownika HomeSiren Jeweller

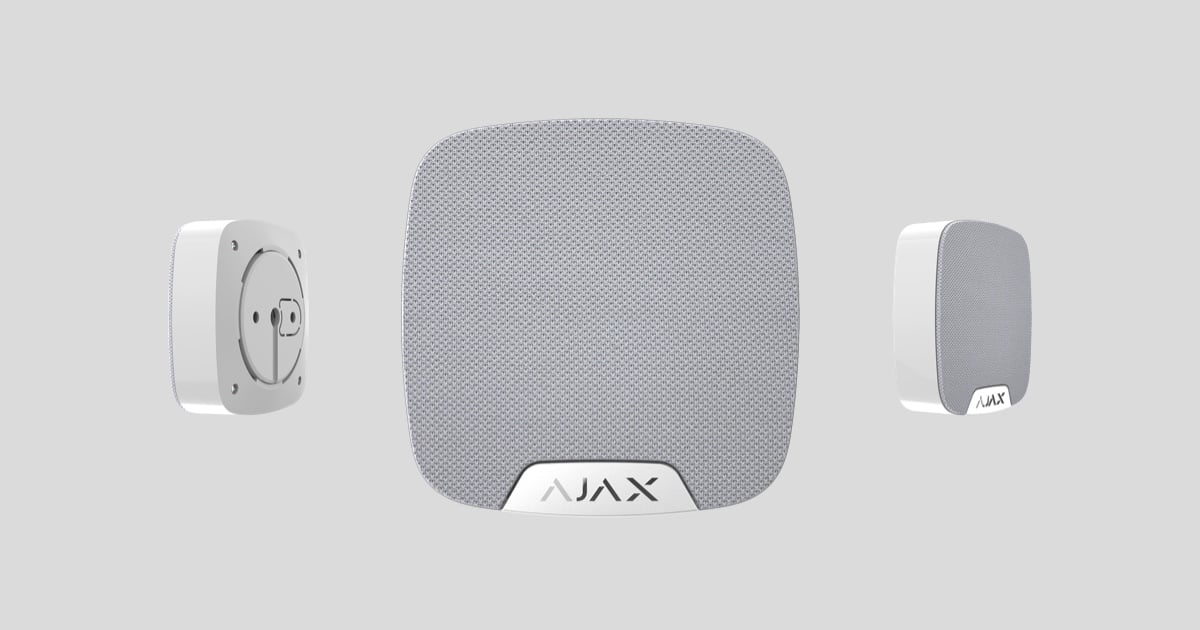

HomeSiren Jeweller jest bezprzewodową syreną domową o głośności do 100 dB. Opracowaną wyłącznie do użytku wewnątrz pomieszczeń. Można ją szybko zainstalować i skonfigurować, jest wyposażona w diodę LED (a także umożliwia podłączenie zewnętrznej diody LED) i może pracować do 5 lat na zasilaniu z baterii.

HomeSiren działa w systemie Ajax, łącząc się z hubem przez bezpieczny protokół Jeweller. Zasięg komunikacji wynosi do 2000 metrów, o ile nic jej nie ogranicza.

Konfiguracja syreny odbywa się w aplikacji mobilnej na smartfony z systemem iOS lub Android. System powiadamia użytkowników o wszystkich zdarzeniach za pomocą powiadomień push, SMS-ów oraz połączeń telefonicznych (jeśli są aktywowane).

System Ajax jest samowystarczalny, ale użytkownik może go podłączyć do stacji monitorowania alarmów prywatnej agencji ochrony.

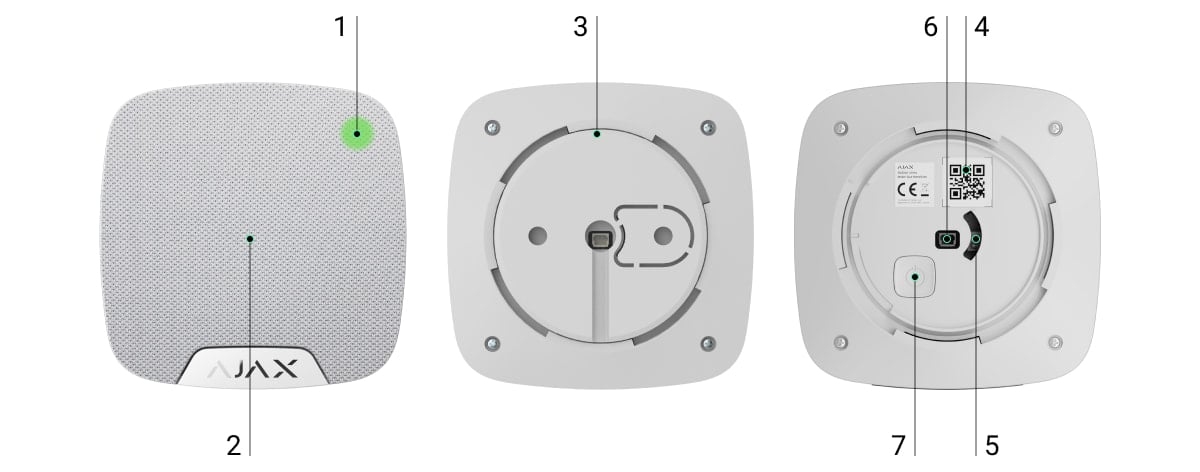

Elementy funkcjonalne

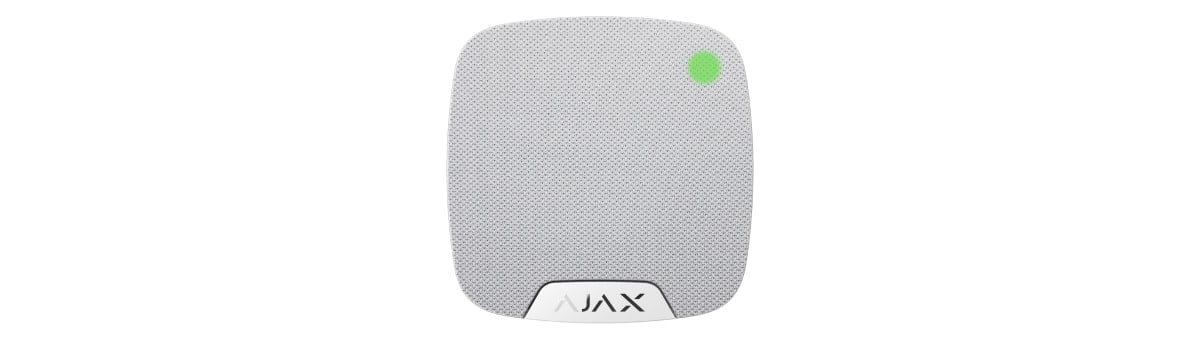

1. Wskaźnik świetlny

2. Sygnalizator syreny pokryty tkaniną

3. Uchwyt montażowy SmartBracket (część perforowana jest niezbędna do zadziałania zabezpieczenia przed manipulacją w przypadku próby oderwania syreny od podłoża)

4. Kod QR

5. Przycisk wykrywający próbę manipulacji

6. Gniazdo do podłączenia zewnętrznego wskaźnika świetlnego

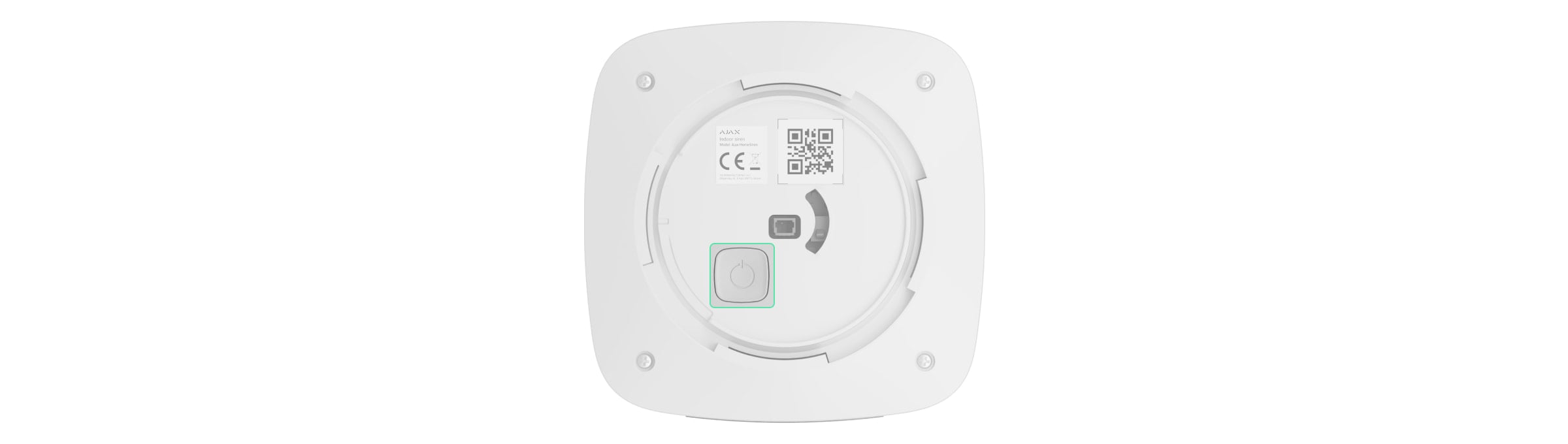

7. Włącznik/wyłącznik

Zasada działania

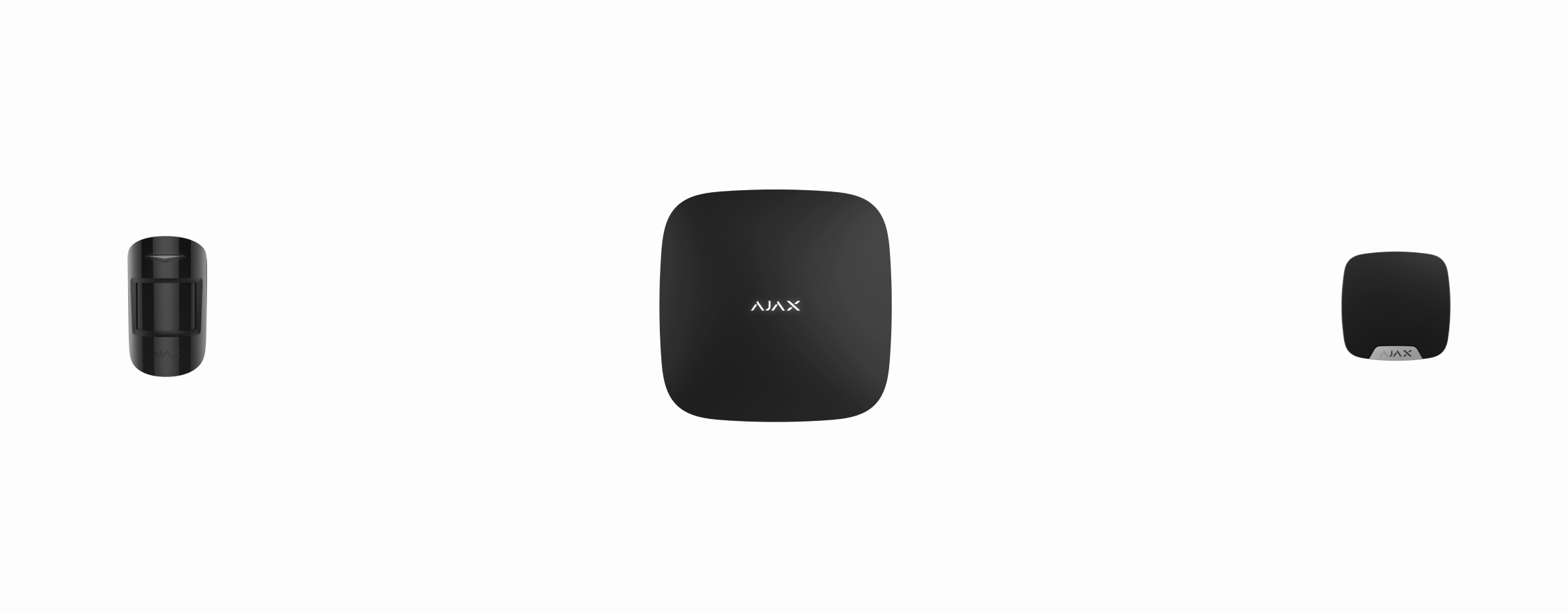

Syrena znacząco poprawia skuteczność systemu alarmowego jako najbardziej aktywny środek reakcji na wtargnięcie do pomieszczenia. Z dużym prawdopodobieństwem jej sygnał dźwiękowy będzie wystarczający do odstraszenia intruzów.

Urządzenie wyposażone jest w głośny sygnalizator — dźwięk syreny słychać z daleka. O ile syrena została prawidłowo zainstalowana, jej zdemontowanie i dezaktywacja po uruchomieniu są bardzo trudne: obudowa jest wytrzymała, zasilanie autonomiczne, a wyłącznik zostaje zablokowany po uzbrojeniu systemu alarmowego.

Podłączanie syreny do huba

Przed rozpoczęciem podłączenia

1. Postępując zgodnie z zaleceniami instrukcji huba, zainstaluj aplikację Ajax na swoim smartfonie. Utwórz konto użytkownika, dodaj hub do aplikacji i utwórz przynajmniej jedno pomieszczenie.

2. Przejdź do aplikacji Ajax.

3. Włącz hub i sprawdź połączenie internetowe (poprzez kabel Ethernet i/lub sieć GSM).

4. Upewnij się, że hub jest rozbrojony i nie jest aktualizowany, sprawdzając jego status w aplikacji mobilnej.

Jak podłączyć syrenę do huba

1. Wybierz opcję Dodaj urządzenie w aplikacji Ajax.

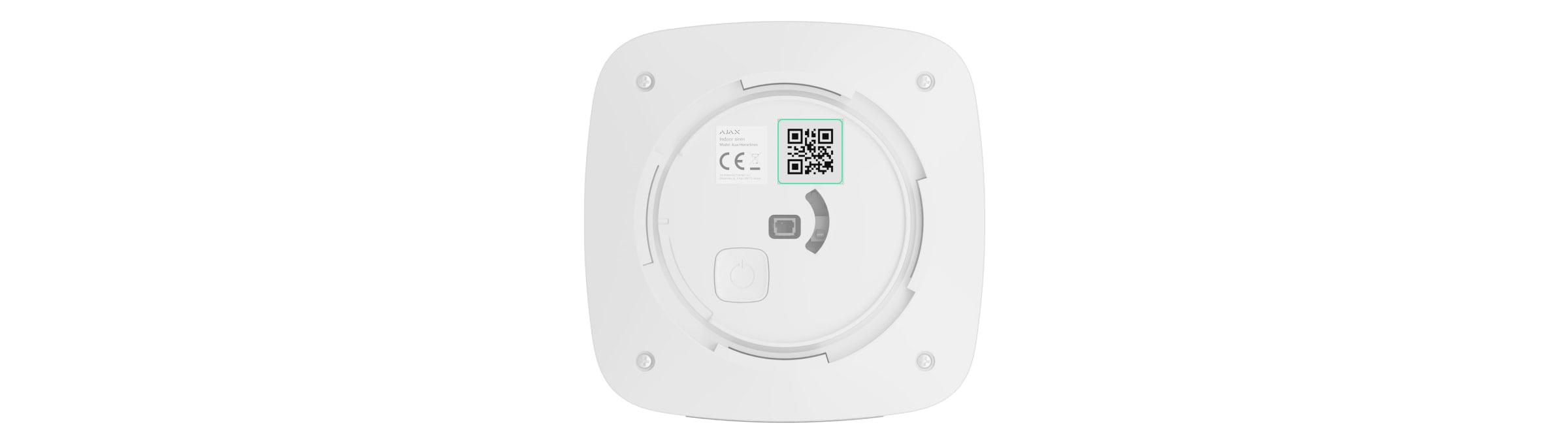

2. Nadaj urządzeniu nazwę, zeskanuj lub wpisz kod QR (umieszczony na obudowie i opakowaniu), a następnie wybierz pomieszczenie.



3. Kliknij Dodaj; rozpocznie się odliczanie.

4. Włącz urządzenie, przytrzymując włącznik przez 3 sekundy.



Aby doszło do wykrycia i nawiązania połączenia, syrena musi znajdować się w zasięgu sieci bezprzewodowej huba (w tym samym strzeżonym obiekcie). Jeśli urządzenie zostało już przypisane do innego huba, wyłącz HomeSiren i wykonaj standardową procedurę parowania.

Żądanie połączenia z hubem jest przesyłane przez krótki czas w momencie włączania urządzenia.

Jeśli połączenie z hubem Ajax nie powiedzie się, syrena wyłączy się po 6 sekundach. Możesz wtedy powtórzyć próbę połączenia. Aby ponowić próbę połączenia, nie trzeba wyłączać urządzenia.

Podłączony brelok pojawi się na liście urządzeń huba w aplikacji. Aktualizacja statusów syreny na liście zależy od czasu odpytywania wybranego w ustawieniach huba; domyślna wartość to 36 sekund.

Stany

Stany syreny można znaleźć w aplikacji Ajax:

1. Przejdź do karty Urządzenia .

2. Wybierz z listy HomeSiren.

Konfigurowanie czujnika

Aby zmienić ustawienia HomeSiren w aplikacji Ajax:

1. Wybierz hub, jeśli jest ich kilka lub jeśli używasz aplikacji PRO.

2. Przejdź do karty Urządzenia .

3. Wybierz z listy HomeSiren.

4. Przejdź do Ustawień, klikając .

5. Ustaw wymagane parametry.

6. Kliknij Powrót, aby zapisać nowe ustawienia.

Ustawienia dźwięków syreny

Konfiguracja przetwarzania alarmów czujników

Za pomocą aplikacji Ajax można skonfigurować, które alarmy z czujników mogą aktywować syrenę. Może to pomóc uniknąć sytuacji, gdy system alarmowy powiadomi o alarmie czujnika zalania LeaksProtect lub o alarmie innego urządzenia. Parametr ten jest regulowany w ustawieniach czujnika lub urządzenia:

1. Zaloguj się w aplikacji Ajax.

2. Przejdź do karty Urządzenia .

3. Wybierz czujnik lub urządzenie.

4. Przejdź do ustawień i ustaw parametry niezbędne do aktywacji syreny.

Ustawianie reakcji na alarm ochrony przed manipulacją

Syrena może reagować na alarm ochrony przed manipulacją urządzeń i czujników. Opcja ta jest domyślnie wyłączona. Należy pamiętać, że element wykrywający manipulację reaguje na otwieranie i zamykanie obudowy, nawet jeśli system nie jest uzbrojony!

Czym jest ochrona przed manipulacją

Aby syrena reagowała na zadziałanie ochrony przed manipulacją, w aplikacji Ajax:

1. Przejdź do karty Urządzenia .

2. Wybierz hub i przejdź do jego ustawień .

3. Wybierz menu Ustawienia systemowe.

4. Przejdź do Ustawień.

5. Włącz opcję Alarm głośny, jeśli otwarta jest obudowa hubu lub czujnika.

Ustawienie reakcji na naciśnięcie przycisku alarmowego w aplikacji Ajax

Syrena może reagować na naciśnięcie przycisku alarmowego w aplikacjach Ajax. Należy pamiętać, że przycisk alarmowy może zostać naciśnięty nawet wtedy, gdy system nie jest uzbrojony!

Aby syrena reagowała na naciśnięcie przycisku alarmowego:

1. Przejdź do karty Urządzenia .

2. Wybierz hub i przejdź do jego ustawień .

3. Wybierz menu Ustawienia systemowe.

4. Przejdź do Ustawień.

5. Włącz opcję Alarm głośny, jeśli został naciśnięty przycisk napadowy w aplikacji.

Ustawianie wskazania syreny po alarmie

Syrena może informować o alarmach wyzwolonych w uzbrojonym systemie za pomocą sygnalizacji LED.

Funkcja działa następująco:

1. System rejestruje alarm.

2. Syrena sygnalizuje alarm (czas trwania i głośność zależą od ustawień).

3. Dioda LED syreny i zewnętrzna dioda LED (jeśli jest podłączona) migają dwukrotnie (mniej więcej raz na 3 sekundy) do momentu rozbrojenia systemu.

Dzięki tej funkcji użytkownicy systemu oraz przejeżdżające patrole agencji ochrony widzą, że system został uruchomiony.

Aby włączyć wskazanie syreny po alarmie, w aplikacji Ajax PRO:

1. Przejdź do ustawień syreny:

• Hub → Ustawienia → Opcje systemowe → Ustawienia sygnalizatorów

2. Określ zdarzenia, o których syreny będą informować dwukrotnym miganiem do chwili rozbrojenia systemu alarmowego:

• Potwierdzony alarm

• Niepotwierdzony alarm

• Otwarcie pokrywy

3. Wybierz syreny, których dotyczy ustawienie. Wróć do menu Ustawienia sygnalizatorów. Ustawione parametry zostaną zapisane.

4. Kliknij Powrót. Wszystkie wartości zostaną zastosowane.

Ustawianie określonych alertów dotyczących Anulowania alarmu i Przerwania alarmu

W ustawieniach huba w aplikacjach PRO można wybrać, które urządzenia mają emitować sygnał dźwiękowy w przypadku anulowania alarmu, a które w przypadku przerwania alarmu. Funkcje Powiadomienie o anulowaniu alarmu i Powiadomienie o przerwaniu alarmu są wymagane w systemach, które powinny być zgodne ze standardem ANSI/SIA CP-01-2019.

Aby wybrać urządzenia do powiadamiania o anulowaniu i przerwaniu alarmu w aplikacji Ajax PRO:

1. Wybierz żądany hub i przejdź do:

   • Ustawienia → Opcje systemowe → Proces uzbrajania/rozbrajania

2. Upewnij się, że opcja ANSI/SIA CP-01-2019 jest wybrana dla ustawienia Zgodność z normą.

3. Wybierz urządzenia dla opcji Specjalny alert dotyczący Anulowania alarmu i Specjalny alert dotyczący przerwania alarmu.

4. Kliknij Powrót, aby zastosować ustawienia.

Jak ustawić Dzwonek

Dzwonek to sygnał dźwiękowy informujący o zadziałaniu czujników magnetycznych, gdy system jest rozbrojony. Funkcja jest wykorzystywana np. w sklepach do powiadamiania pracowników, że ktoś wszedł do budynku.

Powiadomienia konfiguruje się w dwóch etapach: konfiguracja syren i konfiguracja czujników magnetycznych.

Dowiedz się więcej o Dzwonku

Ustawienia syreny

1. Przejdź do karty Urządzenia .

2. Wybierz syrenę.

3. Przejdź do ustawień, klikając ikonę kółka zębatego w prawym górnym rogu.

4. Przejdź do menu Ustawienia sygnału dźwiękowego.

5. Przewiń w dół i włącz opcję Dzwonek przy otwarciu w kategorii Sygnał dźwiękowy w trybie rozbrojonym.

6. Ustaw głośność powiadomień. Dostępne są 3 opcje:

   • Cichy (80 dB z odległości 1 m).

   • Głośny (93 dB z odległości 1 m).

   • Bardzo głośny (100 dB z odległości 1 m).

     Podana głośność sygnału dźwiękowego ma zastosowanie również do głośności powiadomień syreny przy uzbrojeniu/rozbrojeniu oraz dla opóźnienia przy wejściu/wyjściu.

7. Kliknij Powrót, aby zapisać ustawienia.

8. Powtórz kroki 2-7 dla innych syren, dla których chcesz włączyć powiadomienia.

Ustawienia czujników

1. Przejdź do karty Urządzenia .

2. Wybierz czujnik.

3. Przejdź do ustawień, klikając ikonę kółka zębatego w prawym górnym rogu.

4. Przejdź do menu Ustawienia dzwonka.

5. Wybierz zdarzenia, o których ma powiadamiać syrena:

   • Otwarcie drzwi lub okna.

   • Otwarty styk zewnętrzny (dostępne, jeśli włączono opcję Zewnętrzny styk).

6. Wybierz dźwięk dzwonka: 1 do 4 krótkich sygnałów dźwiękowych. Po wybraniu opcji aplikacja Ajax odtworzy dźwięk.

7. Kliknij Powrót, aby zapisać ustawienia.

8. Powtórz kroki 2-7 dla innych czujników, dla których chcesz włączyć powiadomienia.

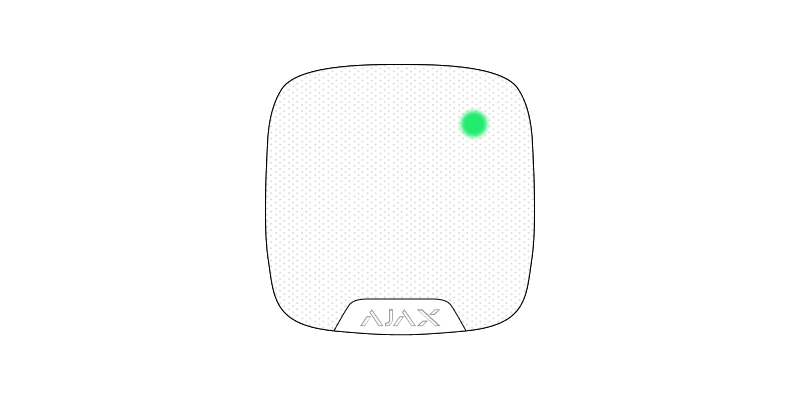

Wskazanie

Testy działania

System Ajax umożliwia przeprowadzanie testów sprawdzających działanie podłączonych urządzeń.

Testy nie rozpoczynają się od razu, ale w ciągu 36 sekund (przy standardowych ustawieniach). Czas rozpoczęcia testu zależy od ustawień okresu skanowania czujnika (sekcja „Jeweller” w ustawieniach huba).

Test poziomu głośności

Test siły sygnału Jeweller

Test tłumienia

Zainstaluj syrenę

Od lokalizacji HomeSiren zależy jej oddalenie od huba oraz obecność przeszkód pomiędzy urządzeniami, utrudniających transmisję sygnału radiowego i rozchodzenie się dźwięku: ściany, podłogi, obiekty o dużych rozmiarach znajdujące się w pomieszczeniu.

Zasięg komunikacji wynosi do 2000 metrów w terenie pozbawionym przeszkód. Należy wziąć to pod uwagę przy wyborze miejsca instalacji HomeSiren.

Przy poziomie sygnału wynoszącym jedną kreskę nie gwarantujemy stabilnego działania systemu alarmowego. Podejmij niezbędne działania w celu poprawy jakości sygnału! Spróbuj przenieść urządzenie — zmiana położenia nawet o 20 cm może znacznie poprawić odbiór sygnału.

Jeśli poziom sygnału jest nadal niski lub niestabilny po zmianie położenia, użyj podwajacza zasięgu sygnału radiowego.

Zalecana wysokość montażu wynosi 2,5 metra lub więcej. W przypadku włamania utrudni to intruzom dostęp do urządzenia.

Proces instalacji

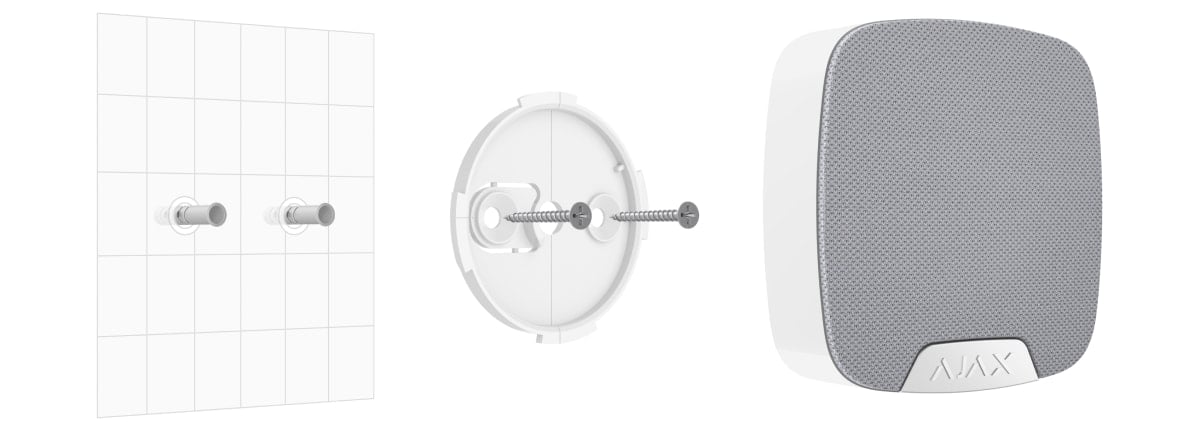

1. Przymocuj SmartBracket do powierzchni za pomocą dołączonych wkrętów. Jeśli używasz innych elementów mocujących, upewnij się, że nie uszkodzą one ani nie zdeformują uchwytu.



   Dwustronna taśma klejąca może być stosowana tylko do tymczasowego zamocowania syreny. Taśma z czasem wyschnie, co może spowodować upadek i uszkodzenie urządzenia.

2. Umieść syrenę w uchwycie SmartBracket i obróć go zgodnie z ruchem wskazówek zegara. Podczas montażu w uchwycie montażowym nastąpi uaktywnienie zabezpieczenia przed manipulacją i syrena mignie diodą LED.

Jeżeli po zainstalowaniu w SmartBracket wskaźnik świetlny syreny nie działa, należy sprawdzić tryb zabezpieczenia przed manipulacją w aplikacji Ajax Security System, a następnie dokładność mocowania urządzenia w uchwycie.

W przypadku jakiejkolwiek próby demontażu syreny użytkownik otrzyma powiadomienie.

Nie instaluj syreny:

1. poza pomieszczeniem (na zewnątrz)

2. w miejscach, gdzie sygnał dźwiękowy będzie tłumiony (wewnątrz mebli, za grubymi zasłonami itp.)

3. w pobliżu metalowych przedmiotów lub luster powodujących tłumienie i ekranowanie sygnału

4. wewnątrz pomieszczeń, w których temperatura i wilgotność przekraczają dopuszczalny zakres

5. mniej niż 1 m od huba.

Podłączenie zewnętrznej diody LED

Zewnętrzna dioda LED podłączona do HomeSiren jest sparowana z diodą LED urządzenia i powtarza wszystkie jej wskazania.

Do podłączenia należy użyć styku znajdującego się z tyłu obudowy syreny, zwracając uwgę na polaryzację podczas podłączania. Czarny przewód zaciskowy — styk „+”.

Zasilanie gniazda zewnętrzne: 3 V, 10 mA.

Konserwacja i wymiana baterii breloka

Należy regularnie sprawdzać sprawność działania HomeSiren.

Na bieżąco czyść obudowę syreny z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej chusteczki odpowiedniej do konserwacji sprzętu.

Do czyszczenia syreny nie należy stosować substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.

Baterie zainstalowane w syrenie zapewniają do 5 lat autonomicznej pracy (przy częstotliwości odpytywania przez hub wynoszącej 1 minutę) lub co najmniej 6 godzin sygnalizacji dźwiękowej. W przypadku rozładowania baterii system alarmowy wyśle odpowiednie powiadomienia, a dioda LED płynnie zaświeci się i zgaśnie po włączeniu trybu uzbrojenia.

Jak długo urządzenia Ajax działają na bateriach i co ma na to wpływ

Wymiana baterii

Dane techniczne

Wszystkie dane techniczne HomeSiren Jeweller

Zgodność z normami

Pełny zestaw

1. HomeSiren

2. Uchwyt montażowy SmartBracket

3. Baterie CR123A (zainstalowane) — 2 szt.

4. Zacisk przyłączeniowy LED

5. Zestaw instalacyjny

6. Krótka instrukcja

Gwarancja

Gwarancja na produkty Limited Liability Company “Ajax Systems Manufacturing” jest ważna przez 2 lata od daty zakupu. Zainstalowana bateria nie jest objęta gwarancją.

Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z naszym działem wsparcia, ponieważ problemy techniczne można rozwiązać zdalnie w połowie przypadków!

Pełny tekst gwarancji
