PolskaWszystkie czujniki pożarowe Ajax w obiekcie jednocześnie włączają wbudowane syreny, jeśli co najmniej jeden z czujników zarejestruje alarm. W zależności od rodzaju czujnika i wersji oprogramowania sprzętowego może obsługiwać jedno lub dwa połączenia: podstawowe (za pośrednictwem huba Ajax) i zapasowe (pomiędzy czujnikami).
Czujniki FireProtect 2 z wersją oprogramowania 5.59.2.ХХ lub nowszą obsługują oba połączenia, które działają równolegle przy użyciu huba. W przypadku alarmu hub aktywuje połączenie główne. Wbudowane syreny wszystkich czujników pożarowych synchronicznie powiadamiają o pożarze w ciągu 20 sekund. Wszystkie informacje są natychmiast dostępne w aplikacjach Ajax: lokalizacja czujnika inicjującego, rodzaj alarmu pożarowego i dokładny czas. Jednocześnie czujnik inicjujący aktywuje również połączenie zapasowe. Nawet w przypadku utraty połączenia z hubem, podniesienie połączonego alarmu zajmuje minutę. Połączenie zapasowe może być również skonfigurowane bez huba, używając tylko czujników pożarowych.
Dla czujników pożarowych FireProtect 2 certyfikowanych zgodnie z normami UL/ULC, funkcja Alarm połączonych czujników pożarowych działa tylko z hubem.
Funkcja połączenia zapasowego jest dostępna dla hubów z OS Malevich 2.19 lub nowszym. Hub (4G) Jeweller musi mieć system OS Malevich 2.28 lub nowszy.
Pozostałe czujniki pożarowe Ajax do użytku domowego obsługują tylko podstawowe połączenie. Syreny czujników FireProtect 2, które działają z baterii, są aktywowane w ciągu 20 sekund od wykrycia alarmu. Syreny FireProtect Jeweller i FireProtect Plus Jeweller są aktywowane w odstępie czasu odpytywania czujnika określonego w ustawieniach Jeweller lub Jeweller/Fibra (ale nie więcej niż 60 sekund po).
Podstawowe połączenie jest dostępne dla FireProtect Jeweller oraz FireProtect Plus Jeweller z wersją oprogramowania 3.42 i nowszą.
Czujniki FireProtect 2 obsługują połączenie podstawowe z dowolną wersją oprogramowania.
Zgodnie z europejskimi normami bezpieczeństwa pożarowego, w przypadku alarmu, syreny wszystkich czujników pożarowych w systemie muszą zostać uruchomione w czasie krótszym niż minuta. Jednocześnie głośność powiadomienia powinna wynosić co najmniej 85 dB w odległości trzech metrów od źródła dźwięku. Syrena tego typu może obudzić osobę w przypadku pożaru.
Czujniki FireProtect 2 mają różne wskazania dźwiękowe i LED dla typów alarmów, aby ułatwić użytkownikom ich rozróżnienie. W przypadku połączonego alarmu wszystkie czujniki FireProtect 2 wskazują dokładnie typ alarmu wykrytego przez czujnik inicjujący. Natomiast czujniki FireProtect Jeweller i FireProtect Plus Jeweller powiadamiają o wszystkich typach alarmów tym samym dźwiękiem.
Dzięki aktualizacji OS Malevich 2.12 użytkownicy mogą wyciszyć alarmy czujników pożarowych w poszczególnych grupach, do których mają dostęp, bez wpływu na działanie czujników w grupach bez dostępu. Dla Hub (4G) Jeweller funkcja ta jest dostępna od wersji oprogramowania OS Malevich 2.28 lub nowszej.
Połączenie główne

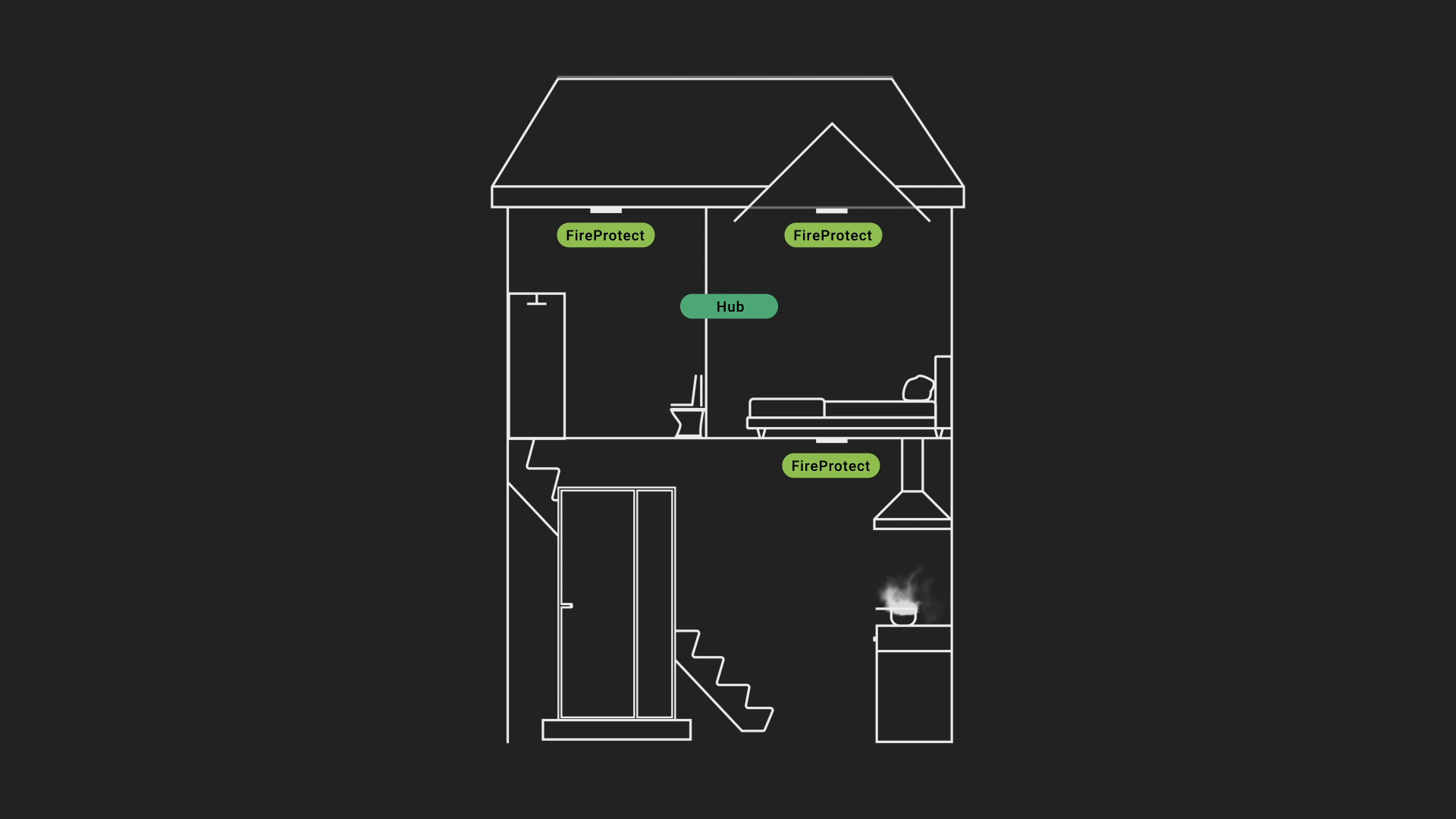

Jak to działa
Jeden z czujników pożarowych Ajax rejestruje alarm w obiekcie.
System aktywuje funkcję Opóźnienie połączonego alarmu, jeśli funkcja ta została skonfigurowana.
Po upływie czasu opóźnienia wbudowana syrena czujnika inicjującego włącza alarm. Użytkownicy otrzymują powiadomienia, jeśli są one skonfigurowane. Stacja monitorowania alarmów (CMS) agencji ochrony otrzymuje powiadomienie o alarmie.
Syreny Ajax zainstalowane na obiekcie są aktywowane, jeśli ta opcja jest włączona w ustawieniach czujnika inicjującego.
Gdy w skład systemu wchodzi wyłącznie FireProtect Jeweller i FireProtect Plus Jeweller, dodatkowo uruchamiany jest licznik czasu potwierdzenia alarmu. W tym celu należy włączyć opcję Podwójna kontrola dymu w ustawieniach huba. CMS należący do agencji ochrony i użytkownicy otrzymują zdarzenie potwierdzenia alarmu. Alarmy połączonych czujników pożarowych są aktywowane tylko w jednym z tych przypadków:
Upłynął czas Opóźnienia połączonego alarmu, a czujnik inicjujący nadal rejestruje alarm.
Podczas Opóźnienia połączonego alarmu, czujnik inicjujący zarejestruje inny rodzaj alarmu. Na przykład alarm temperatury jest rejestrowany po wykryciu dymu.
Podczas Opóźnienia połączonego alarmu inny czujnik w systemie wykrywa pożar.
Jak ustawić
Tylko administrator lub PRO z uprawnieniami do konfiguracji systemu może skonfigurować połączenie główne czujników pożarowych.
Otwórz aplikację Ajax.
Wybierz wymaganą przestrzeń.
Przejdź do karty Urządzenia
.
Wybierz hub z listy urządzeń.
Przejdź do ustawień huba, klikając
ikonę kółka zębatego.
Przejdź do Opcji systemowych.
Przejdź do menu Ustawienia czujników pożarowych.
Włącz Alarmy połączonych czujników pożarowych.
W razie potrzeby skonfiguruj opcję Opóźnienie połączonego alarmu. Pozwala to na opóźnienie rozesłania połączonych alarmów pożarowych przez określony czas. Opóźnienie można ustawić w zakresie od 0 do 5 minut w odstępach 1-minutowych.
Jeśli system jest wyposażony w czujniki FireProtect Jeweller i FireProtect Plus Jeweller oraz włączona jest funkcja Alarmy połączonych czujników pożarowych, nie można ustawić interwału pingu dla czujnika (menu Jeweller lub Jeweller/Fibra w ustawieniach huba) na więcej niż 48 sekund.
Kliknij Powrót, aby zapisać ustawienia.

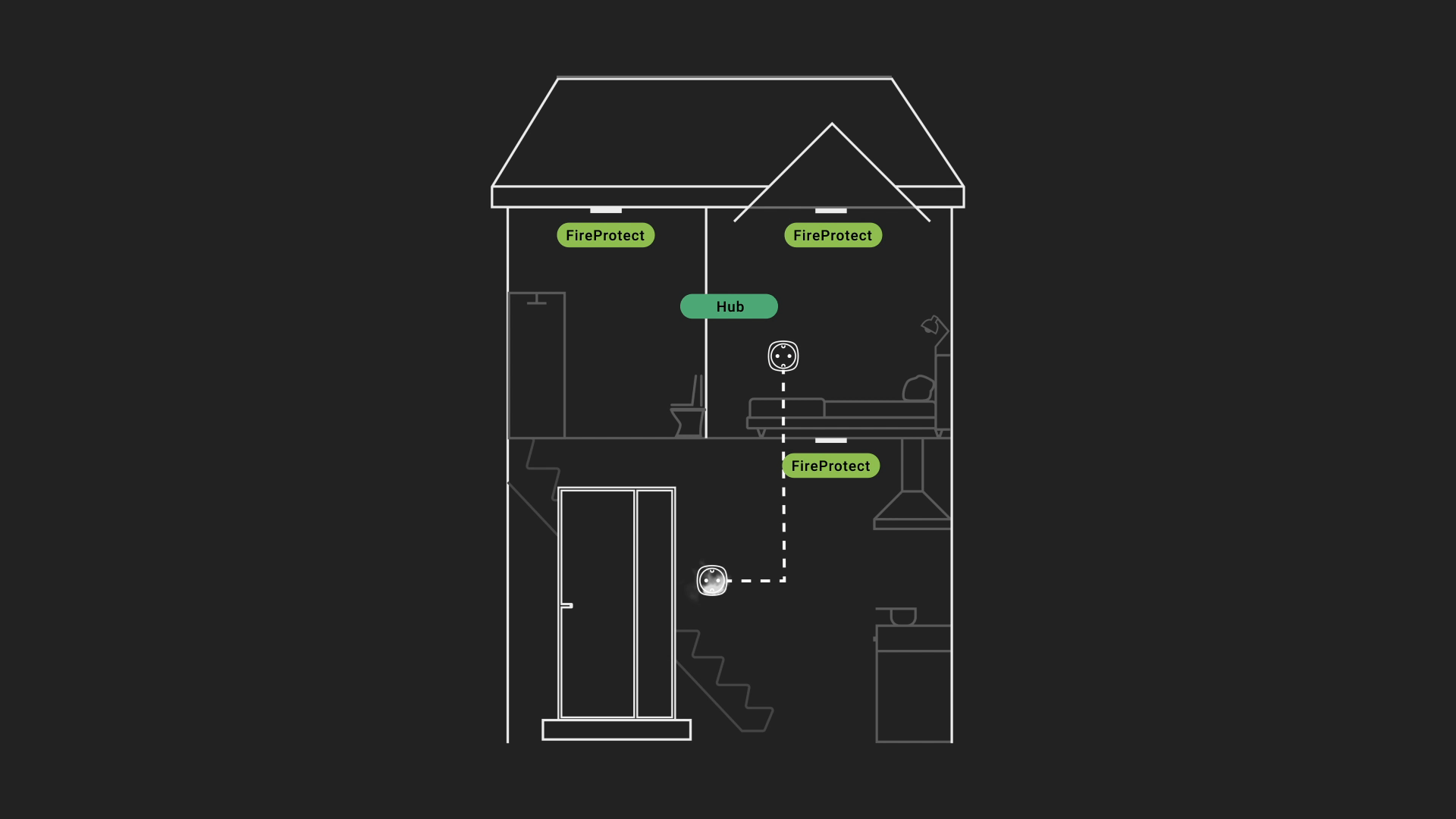

Połączenie zapasowe
Jak to działa
Funkcja połączenia zapasowego jest dostępna dla hubów z systemem OS Malevich 2.19 i nowszym ¹ oraz dla czujników FireProtect 2 z wersją oprogramowania 5.59.2.ХХ lub nowszą.
¹ Hub (4G) Jeweller musi korzystać z systemu OS Malevich 2.28 lub nowszego, aby obsługiwać połączenie zapasowe.
Dla czujników pożarowych FireProtect 2 certyfikowanych zgodnie z normami UL/ULC, funkcja Alarm połączonych czujników pożarowych działa tylko z hubem.
Skonfiguruj połączenie zapasowe, aby zapewnić zgodność systemu z normami EN 14604, EN 50291, BS 5446-2 i AS3786:2014.
Połączenie zapasowe można skonfigurować dla czujników pożarowych dodanych do huba lub działających bez niego. Czujnik inicjujący aktywuje alarm i rozsyła go do innych czujników w ciągu jednej minuty, nawet jeśli połączenie z hubem zostanie utracone. Połączenie zapasowe działa równolegle z głównym, gdy czujniki są przypisane do huba.
Liczba czujników pożarowych powinna wynosić co najwyżej 50, aby skonfigurować i aktywować połączenie zapasowe.
Jeżeli w sieci czujników pracującej bez huba wystąpi alarm, użytkownicy nie otrzymają powiadomień w aplikacjach Ajax. O pożarze informują jedynie sygnały dźwiękowe oraz diodowe czujników. Jeśli w systemie z hubem, który utracił komunikację z czujnikami, zostanie aktywowane połączenie zapasowe, użytkownicy otrzymają odpowiednie powiadomienia w aplikacjach, gdy hub będzie ponownie online.

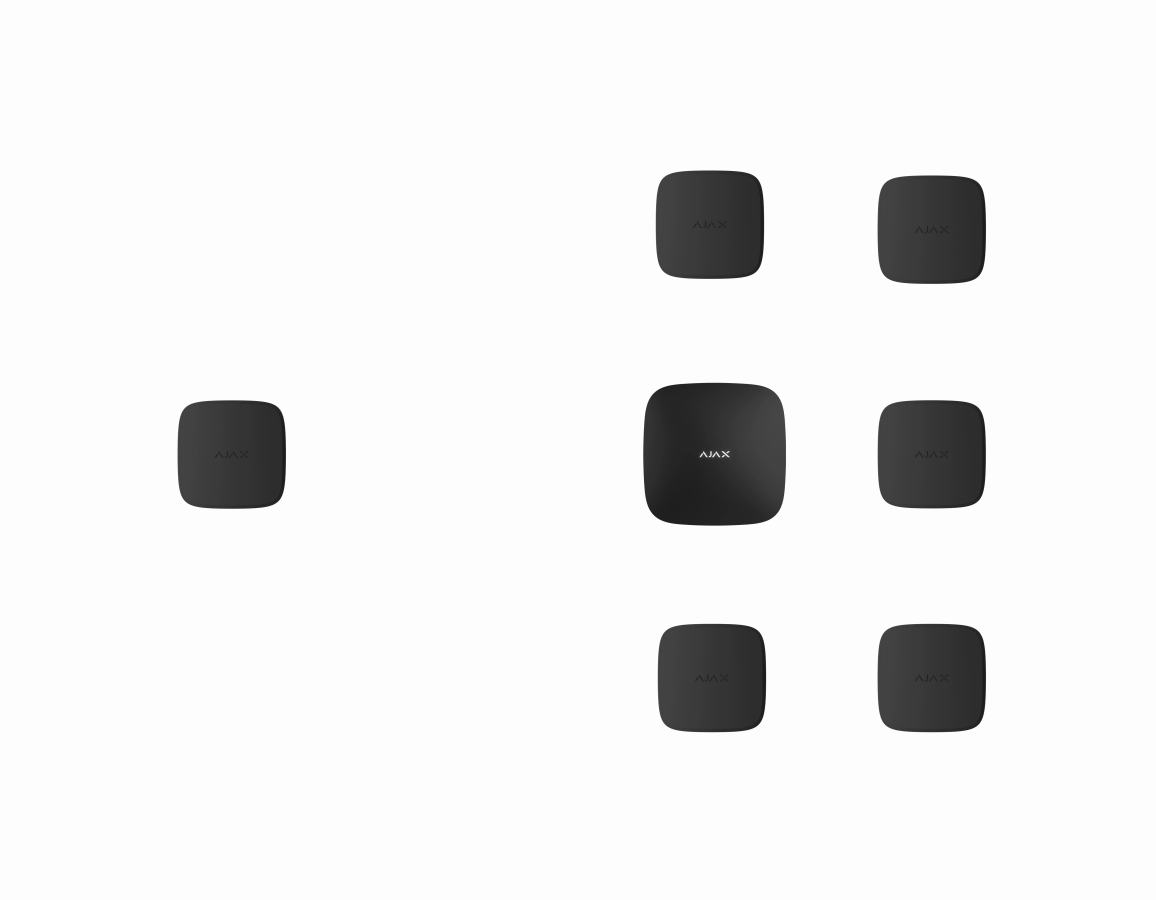

Jak sparować czujniki bez huba
Aby sparować czujniki bez huba, muszą one być włączone i nie być przypisane do żadnego huba.
Należy odczekać około 20 sek. po włączeniu czujników przed sparowaniem ich bez huba.
Przełącz czujnik w tryb parowania. W tym celu należy nacisnąć trzykrotnie przycisk zasilania na czujniku. W ciągu 10 sekund czujnik określi, czy jest to urządzenie nadrzędne, czy podrzędne. Wskazanie czujnika będzie się różnić w zależności od wybranej roli.
Maksymalna odległość między czujnikami w trybie parowania wynosi 2000 metrów na otwartej przestrzeni.
Należy powtórzyć krok 1, aby dodać do sieci pozostałe czujniki pożarowe. Jeśli czujnik znajduje się w innej sieci, która działa bez huba, zostanie on dodany do nowej sieci.
Maksymalna liczba czujników w jednej sieci wynosi do 50 (włączając w to urządzenie główne).
Naciśnij przycisk zasilania czujnika 3 razy, aby wyłączyć tryb parowania.Nowy czujnik można dodać do istniejącej sieci w dowolnym momencie. W tym celu należy wybrać jeden czujnik z sieci i powtórzyć kroki 1-3.
Należy przetestować obszar pokrycia utworzonej sieci, aby sprawdzić, czy wszystkie czujniki zareagują na alarm. Aby to zrobić, wybierz dowolny czujnik z sieci i naciśnij Przycisk Test/Wyciszenie. Czujnik najpierw przeprowadza autotest, a następnie testuje utworzoną sieć. Czujniki w sieci muszą powtórzyć sygnał dźwiękowy i diodowy czujnika inicjującego i powrócić do normalnego trybu pracy.
Test sieci zakończy się niepowodzeniem, jeśli jeden z czujników inicjujących jest uszkodzony. Aby sieć działała poprawnie:
Usuń nieprawidłowo działający czujnik z sieci.
Jeżeli jest to konieczne, dodaj nowy czujnik do sieci.
Uruchom ponownie test.
Jak usunąć czujnik z sieci
Aby zresetować ustawienia dowolnego czujnika i usunąć go z sieci, należy nacisnąć i przytrzymać przez 10 s przycisk zasilania i Przycisk Test/Wyciszenie.
Podczas dodawania czujnika pożarowego do huba, jego ustawienia są resetowane i jest on usuwany z sieci bez huba, jeśli był jego częścią.
Jeśli do huba dodane zostaną wszystkie czujniki z sieci, w opcjach systemowych huba należy włączyć połączenie główne i zapasowe.
Jak sparować czujniki z hubem
Tylko administrator lub PRO z uprawnieniami do konfiguracji systemu może skonfigurować połączenie główne czujników pożarowych.
Otwórz aplikację Ajax i wybierz wymaganą przestrzeń.
Przejdź do karty Urządzenia
Wybierz hub z listy urządzeń.
Przejdź do
Przejdź do Opcji systemowych.
Przejdź do menu Ustawienia czujników pożarowych.
Włącz Alarmy połączonych czujników pożarowych.
W razie potrzeby skonfiguruj opcję Opóźnienie połączonego alarmu. Pozwala to na opóźnienie rozesłania połączonych alarmów pożarowych przez określony czas. Opóźnienie można ustawić w zakresie od 0 do 5 minut w odstępach 1-minutowych.
Włącz funkcję Połączenie zapasowe w przypadku utraty połączenia z hubem.
Nie można aktywować połączenia zapasowego, jeśli w systemie jest już 50 czujników pożarowych. W tym celu należy usunąć niepotrzebne czujniki z huba.
Jeśli niektóre czujki pożarowe nie obsługują połączenia zapasowego, otrzymasz odpowiednie powiadomienie z listą takich czujników.
Przeprowadź Testowanie obszaru zasięgu, aby określić, czy wszystkie czujniki zareagują na alarm nawet bez połączenia z hubem. Wybierz hub inicjujący z listy i kliknij Rozpocznij. Jeżeli w trakcie testu niektóre czujki pożarowe nie zareagują, na ekranie wyświetli się ich lista z możliwością ponownego rozpoczęcia testu.
Testowanie obszaru zasięgu nie uruchamia się:
Jeśli do huba dodano mniej niż 2 czujniki pożarowe z obsługą połączeń zapasowych.
Jeśli niektóre czujniki są wyłączone lub permanentnie dezaktywowane.
Jeśli w systemie jest alarm pożarowy.
Po skonfigurowaniu połączenia zapasowego do huba nie można dodać więcej niż 50 czujników pożarowych do momentu wyłączenia tego połączenia zapasowego w ustawieniach huba.
Aby zresetować ustawienia połączenia zapasowego, należy wykonać jedną z poniższych czynności:
Wyłączenie funkcji Alarmy połączonych czujników pożarowych.
Wyłącz funkcję Połączenie zapasowe w przypadku utraty połączenia z hubem.
Naciśnij Przycisk Test/Wyciszenie i przytrzymaj go na 10 s.
Ostatni warunek resetowania czujnika jest możliwy w przypadku braku połączenia pomiędzy hubem a czujnikiem. W takim przypadku czujnik jest usuwany z huba. Czujnik można ręcznie usunąć z listy urządzeń huba w aplikacjach Ajax.
Jak wyciszyć połączony alarm pożarowy
Połączenia główne i zapasowe czujników dodanych do huba można wyciszyć na kilka sposobów:

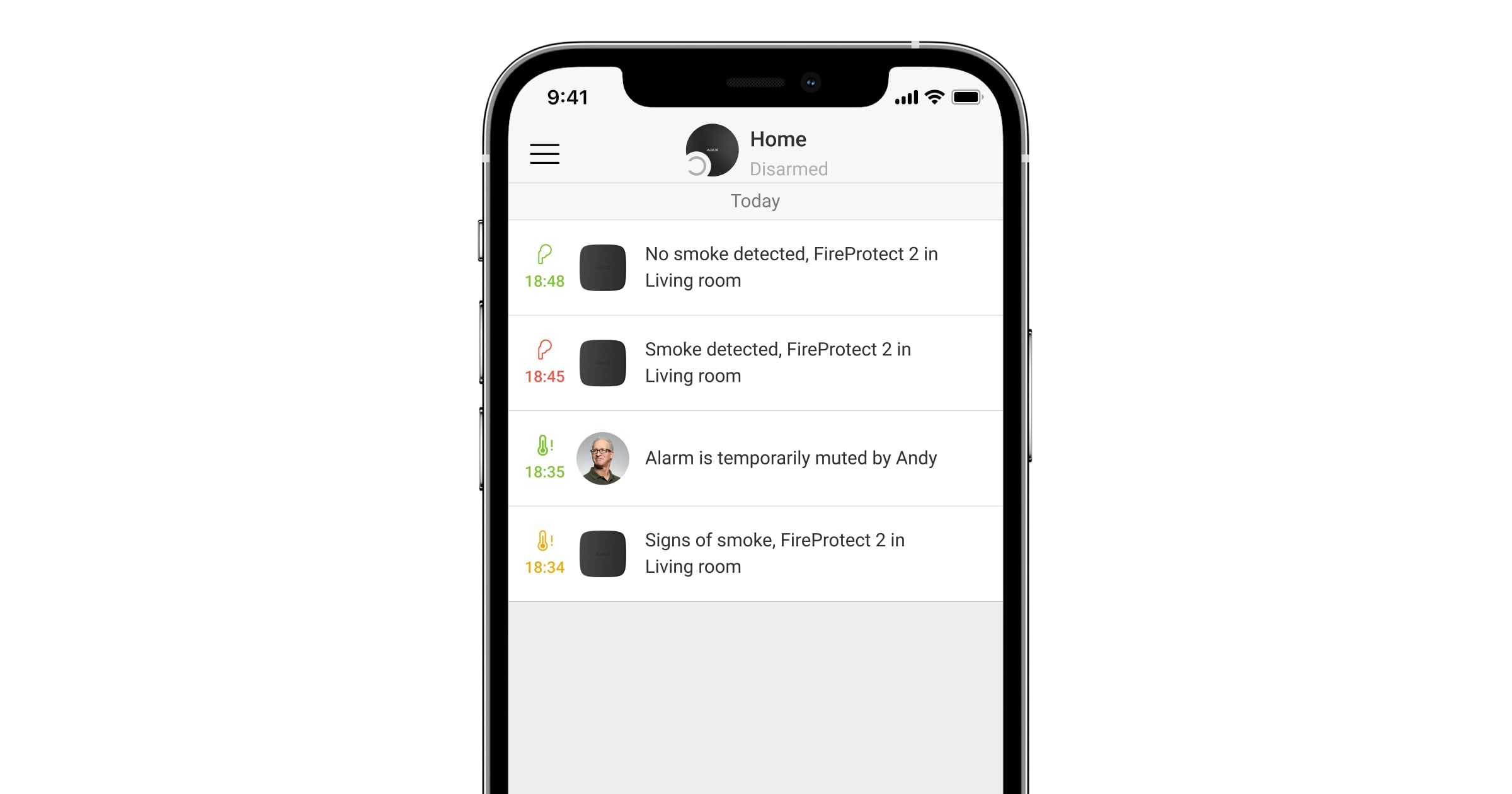

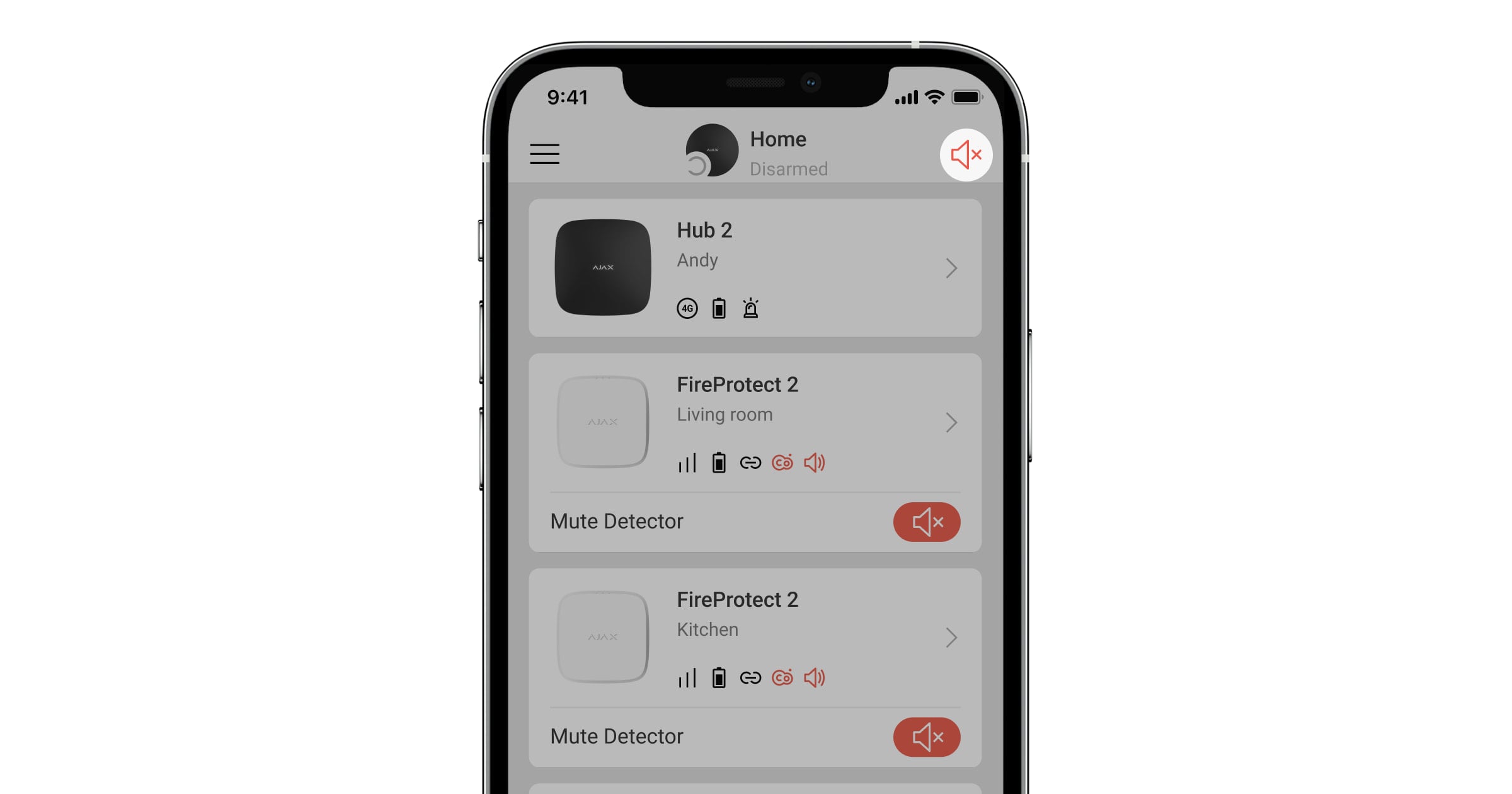

W aplikacjach Ajax.
Sposób ten jest niedostępny dla czujników certyfikowanych zgodnie z normami UL/ULC.

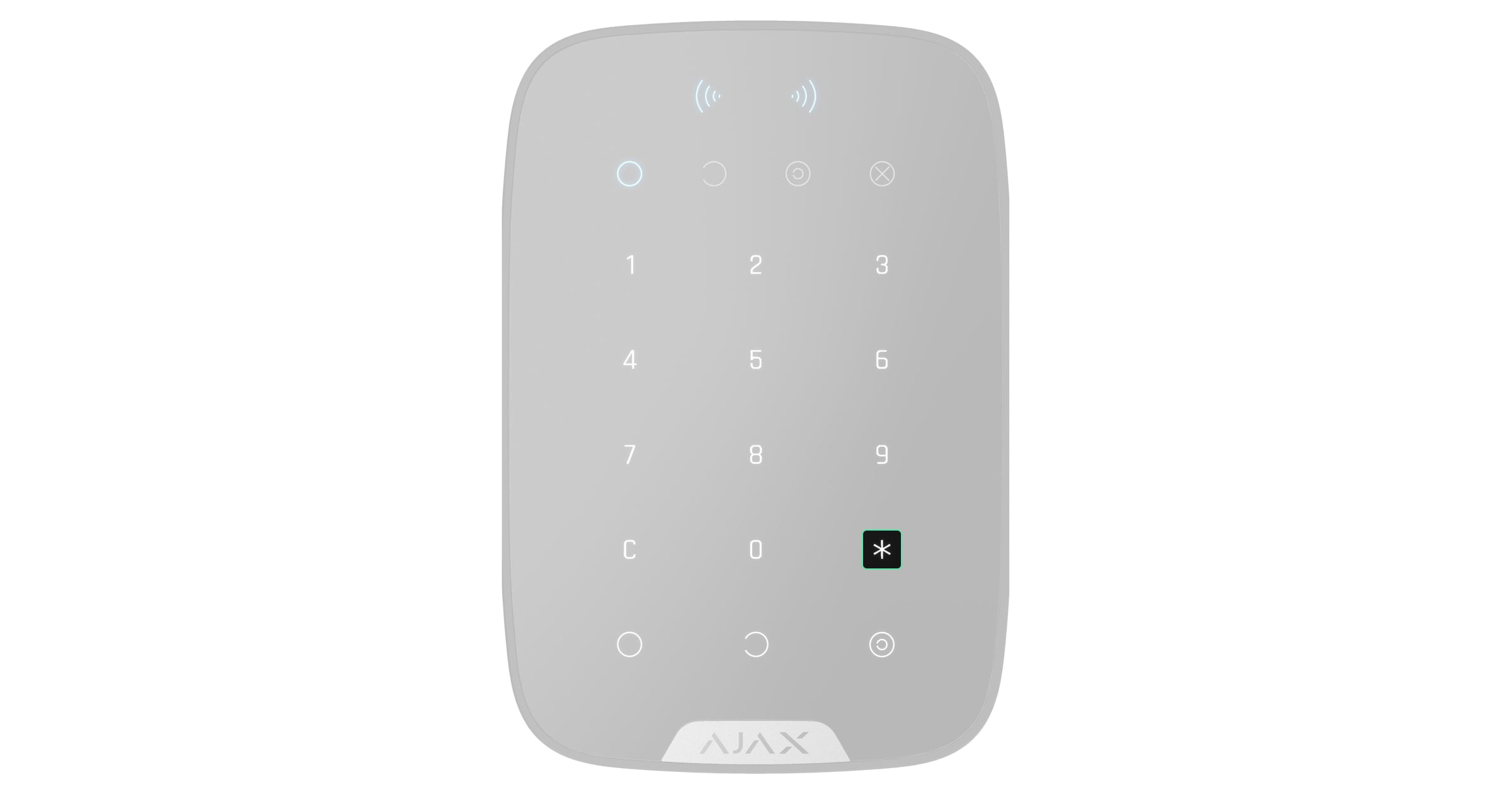

Naciskając przycisk funkcyjny na klawiaturach Ajax jeśli przycisk jest skonfigurowany do wyciszania Alarmów połączonych czujników pożarowych.

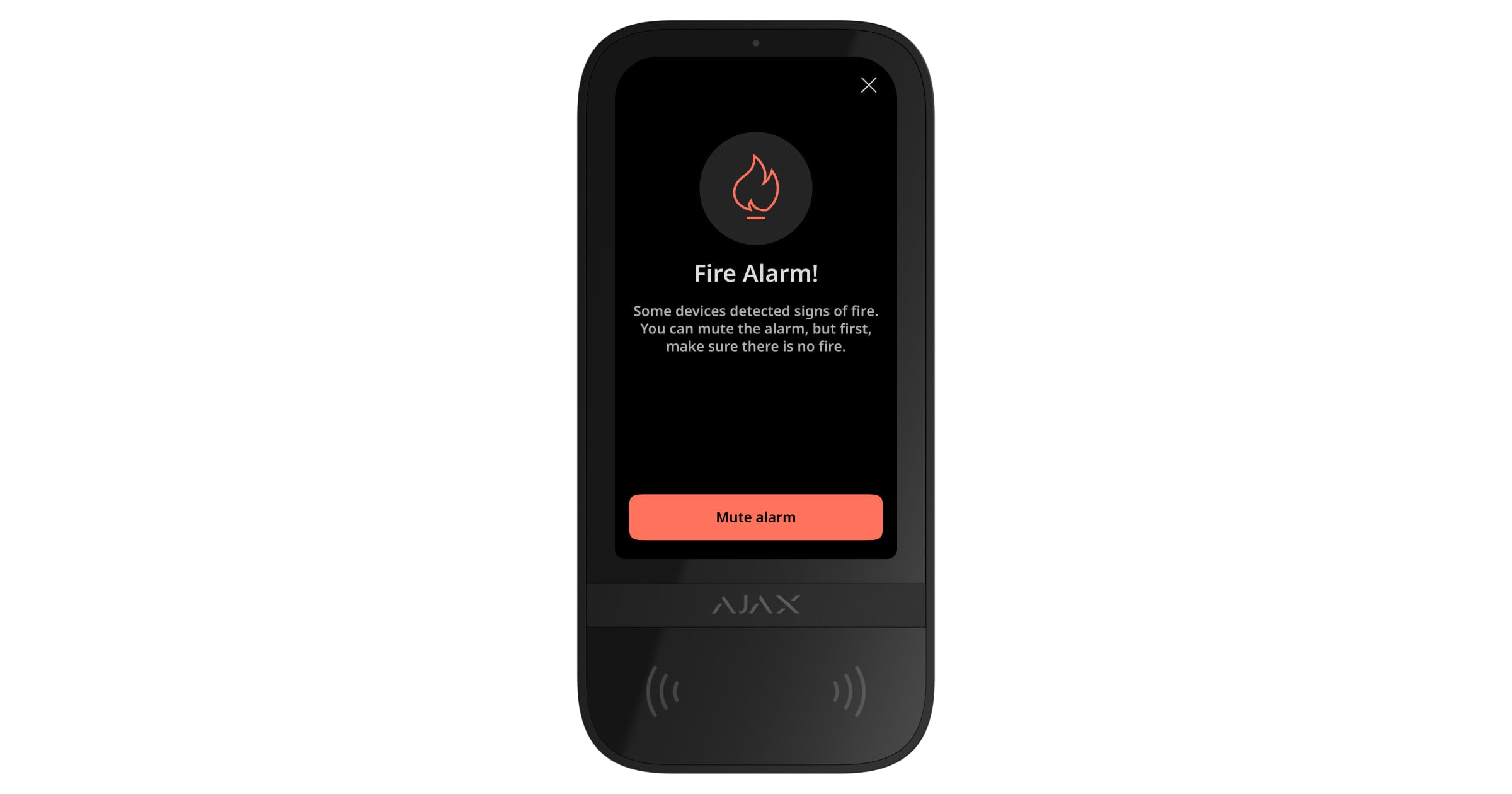

Naciskając przycisk wyciszenia na wyświetlaczu KeyPad TouchScreen Jeweller lub Superior KeyPad TouchScreen Fibra, jeśli funkcja Wyciszenie alarmu pożarowego jest włączona.
Naciskając Button Jeweller jeśli urządzenie jest skonfigurowane do wyciszania Alarmów połączonych czujników pożarowych.
Naciskając Przycisk Test/Wyciszenie na czujniku, który zainicjował alarm.
Przycisk Test/Wyciszenie czujnika FireProtect 2 jest mechaniczny. Aby wyciszyć Alarm połączonych czujników pożarowych, należy nacisnąć środkową część panelu przedniego czujnika ręką lub odpowiednim przedmiotem. Na przykład można w tym celu użyć uchwytu mopa.
Czujniki FireProtect Jeweller i FireProtect Plus Jeweller są wyposażone w przycisk dotykowy. Aby wyciszyć Alarmy połączonych czujników pożarowych, należy dotknąć ręką logo Ajax na panelu przednim czujnika przez 3 sekundy.
Usunięcie przyczyny alarmu pożarowego. W takim przypadku alarm zostanie automatycznie wyciszony.
Jeśli hub utraci połączenie z czujnikiem inicjującym i połączenie zapasowe zostanie przekazane, użytkownicy mogą wyłączyć pozostałe czujniki (z wyjątkiem czujnika inicjującego) za pomocą aplikacji Button Jeweller, klawiatur Ajax lub aplikacji.
Alarmu pożarowego nie można wyciszyć w czujnikach pożarowych certyfikowanych zgodnie z normami UL/ULC, jeśli w powietrzu znajduje się krytyczny poziom dymu.
Alarm połączonych czujników pożarowych, które zostały sparowane bez huba, można wyciszyć:
Naciskając Przycisk Test/Wyciszenie na czujniku inicjującym. Czujnik ten różni się od pozostałych wskaźnikiem LED: czerwona dioda LED jest stale włączona, podczas gdy pozostałe diody LED czujników są wyłączone. Po wyciszeniu czerwona dioda LED czujnika inicjującego miga co 4 sekundy.
Usunięcie przyczyny alarmu pożarowego. W takim przypadku alarm zostanie automatycznie wyciszony.
Jeśli połączenie z czujnikiem inicjującym zostanie utracone, inne czujki przestaną emitować alarm inicjujący w ciągu 5 minut.
Można wyciszyć połączenie główne i zapasowe na 10 minut ². Mogą one jednak zostać ponownie aktywowane podczas okresu wyciszenia, jeśli:
Czujnik inicjujący zarejestruje inny rodzaj alarmu (np. alarm temperatury).
Inny czujnik pożarowa w obiekcie zarejestruje alarm.
² 5 minut dla czujników certyfikowanych według standardów UL/ULC.
