KeyPad TouchScreen Benutzerhandbuch

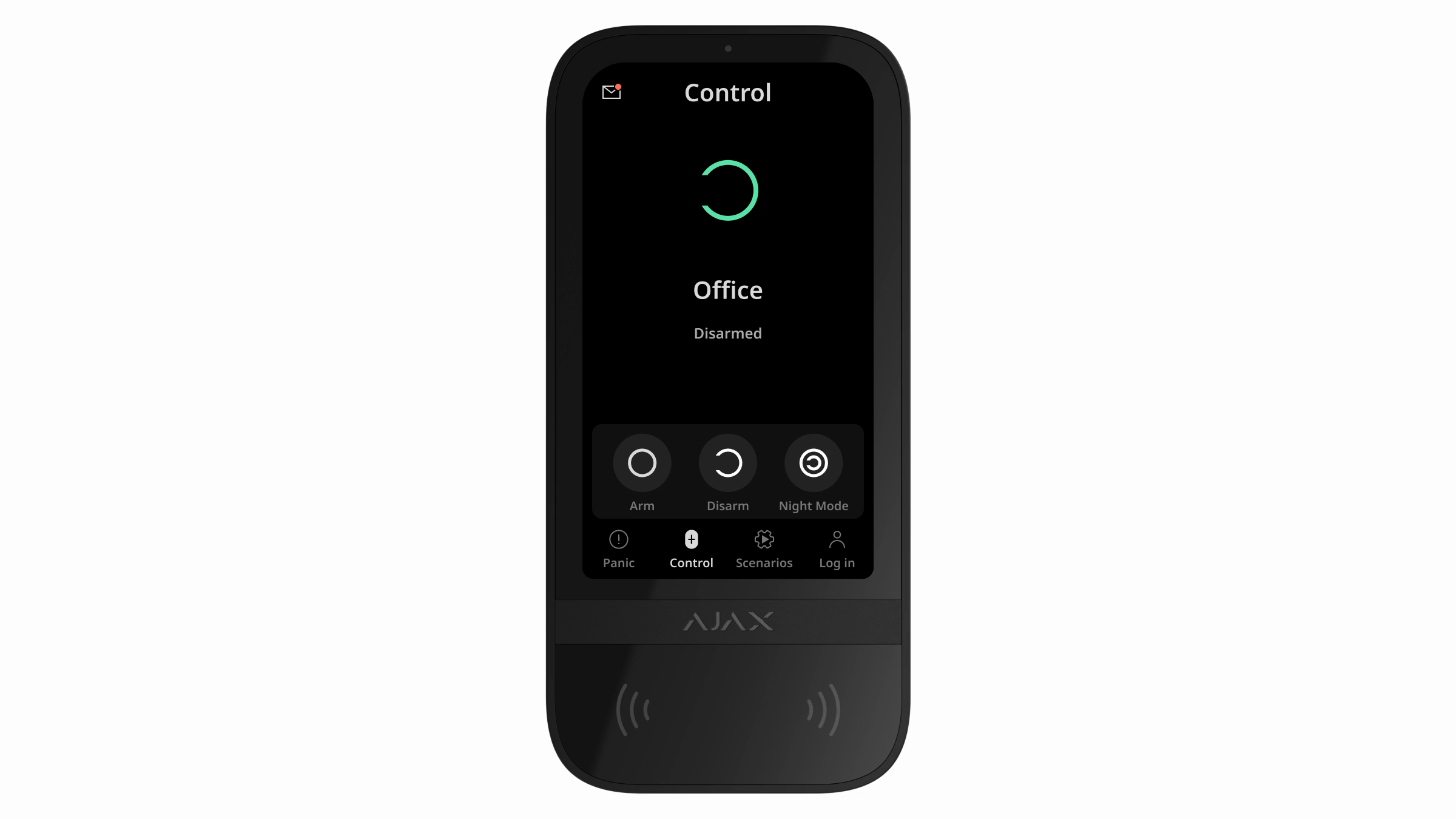

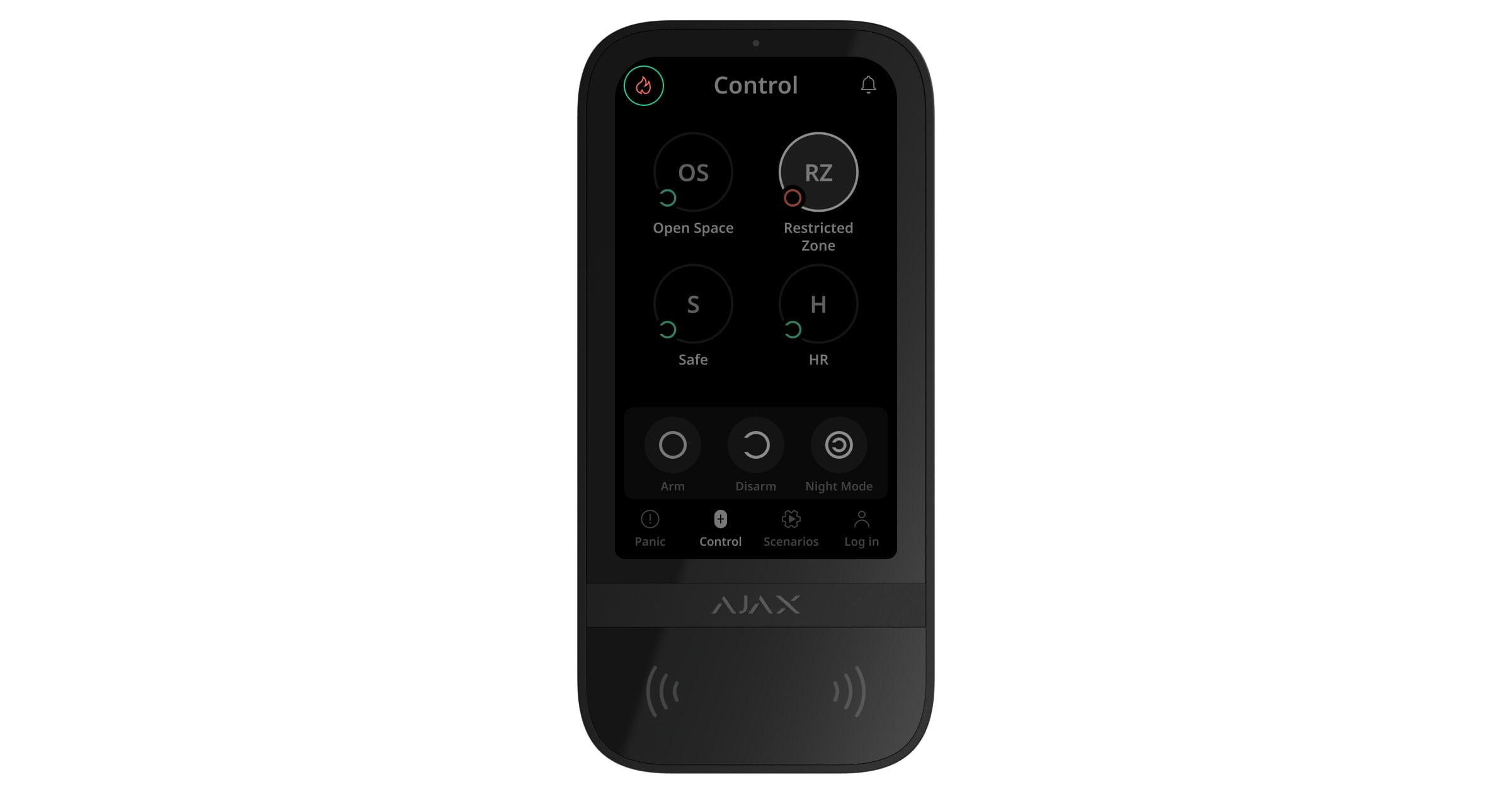

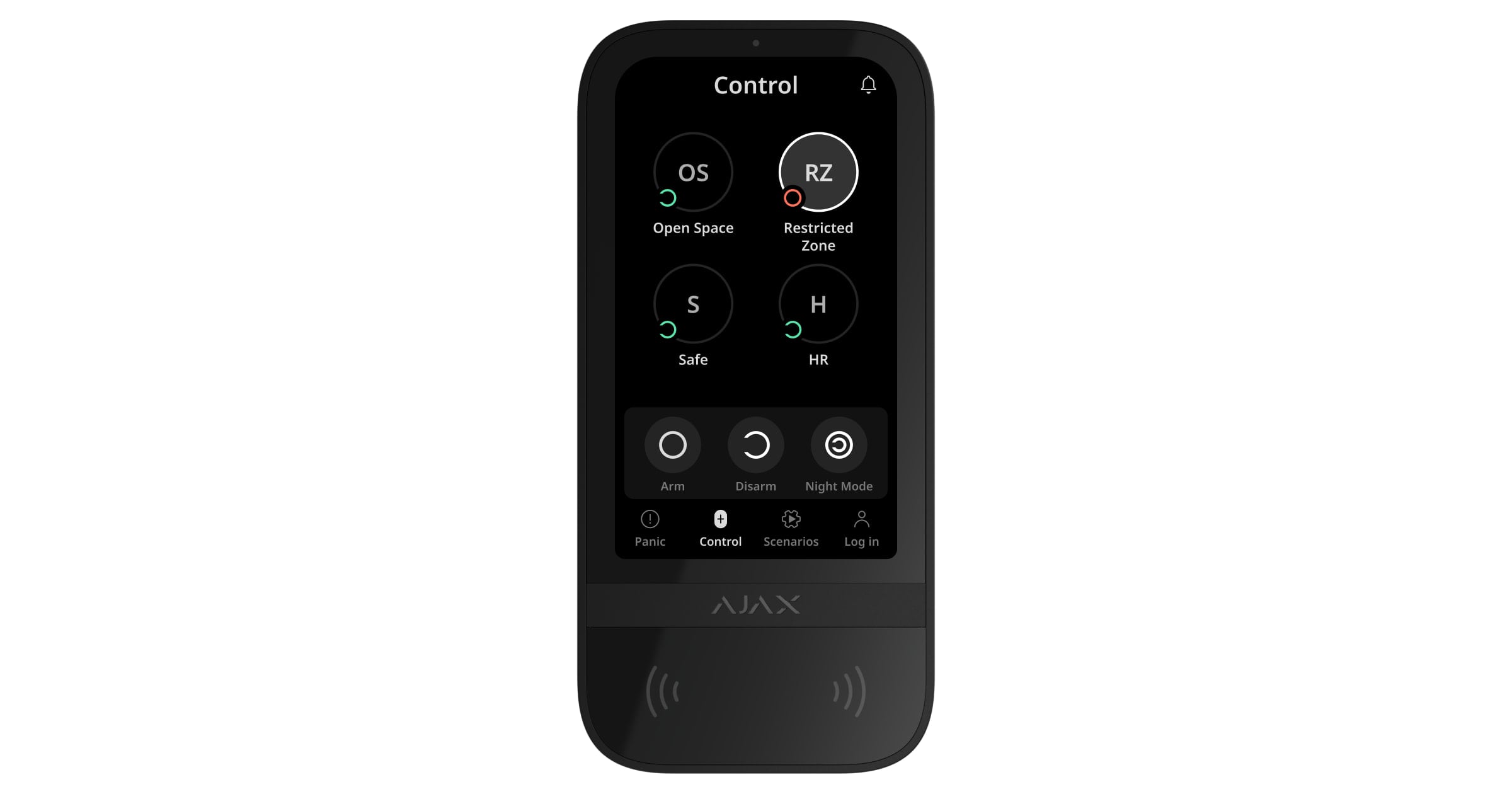

KeyPad TouchScreen ist ein kabelloses Bedienteil mit einem Touchscreen, das für die Steuerung des Ajax Sicherheitssystems entwickelt wurde. Die Authentifizierung der Benutzer erfolgt über Smartphones, Schlüsselanhänger Tag, Karten Pass und Codes. Das Gerät ist für den Einsatz im Innenbereich geeignet.

Das Bedienteil verwendet das Jeweller-Protokoll für die Übertragung von Alarmen und Ereignissen und das Wings-Protokoll für Firmware-Updates und die Übertragung von Gruppen-, Raum- und anderen Zusatzinformationen. Die Übertragungsreichweite beträgt bis zu 1700 m im freien Feld.

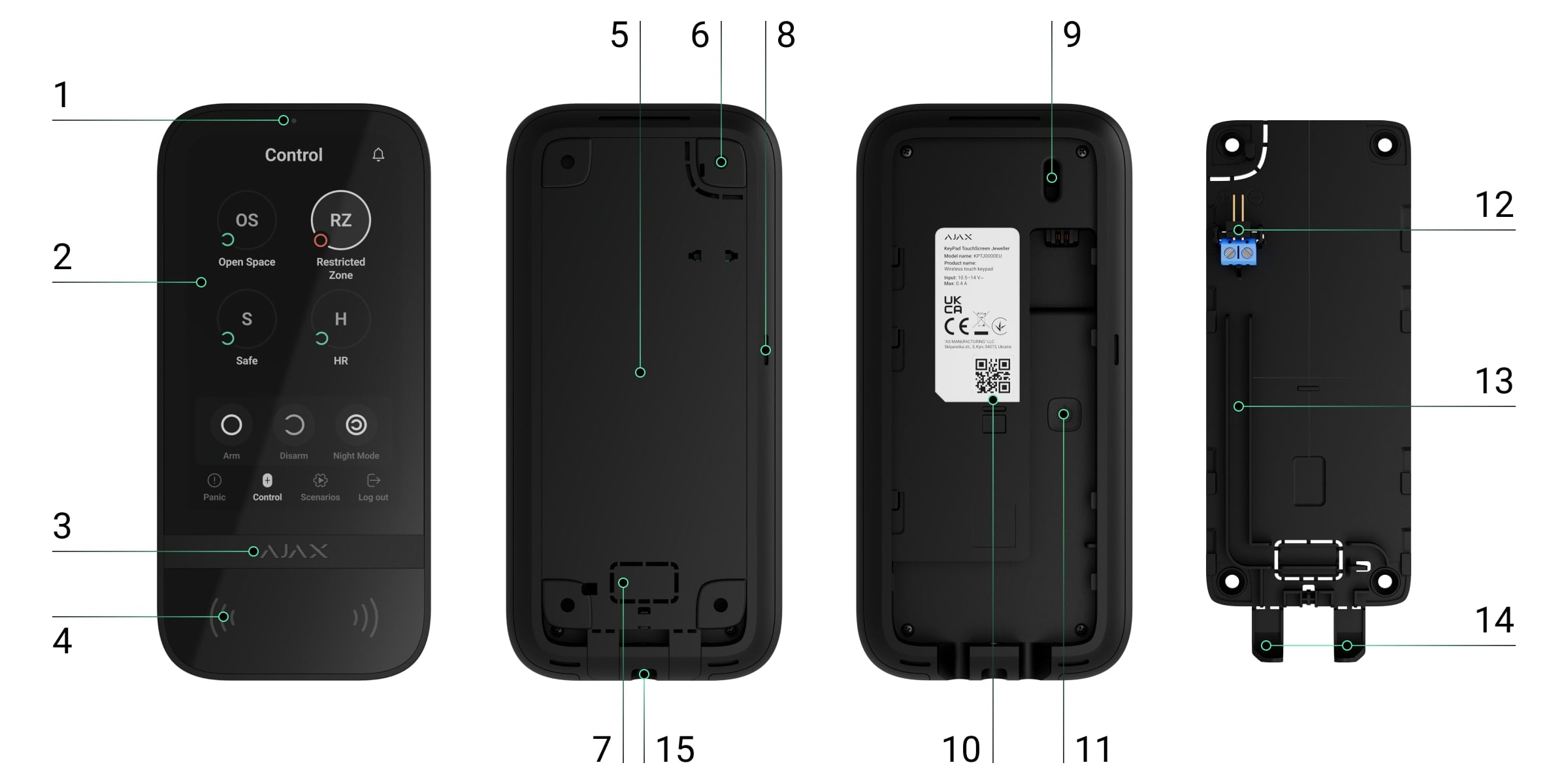

Funktionselemente

1. Umgebungslichtsensor zur automatischen Anpassung der Helligkeit der Displaybeleuchtung.

2. IPS-Touchscreen mit 5 Zoll Bildschirmdiagonale.

3. Ajax Logo mit LED-Anzeige.

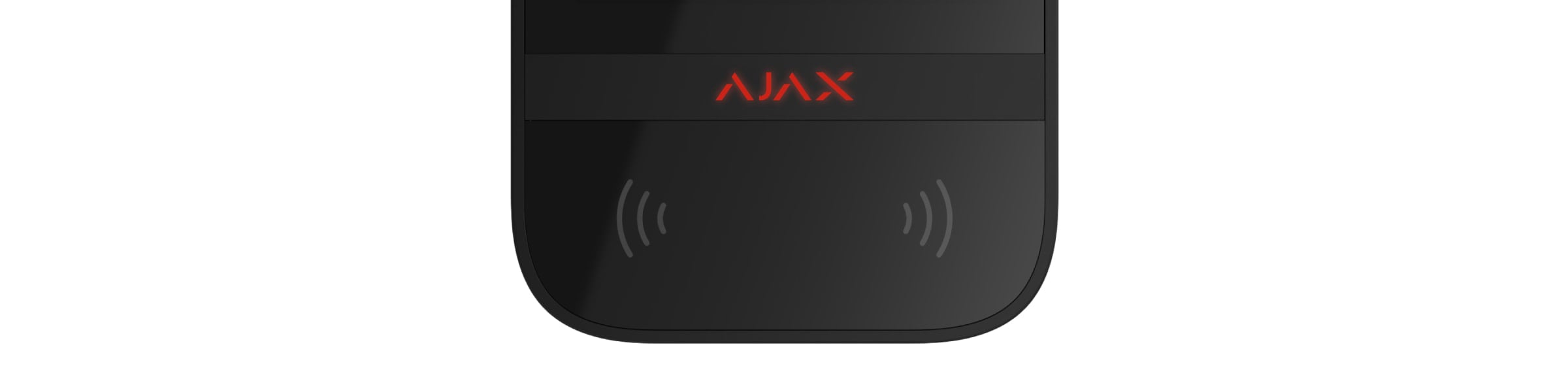

4. Lesegerät für Karten, Schlüsselanhänger und Bluetooth.

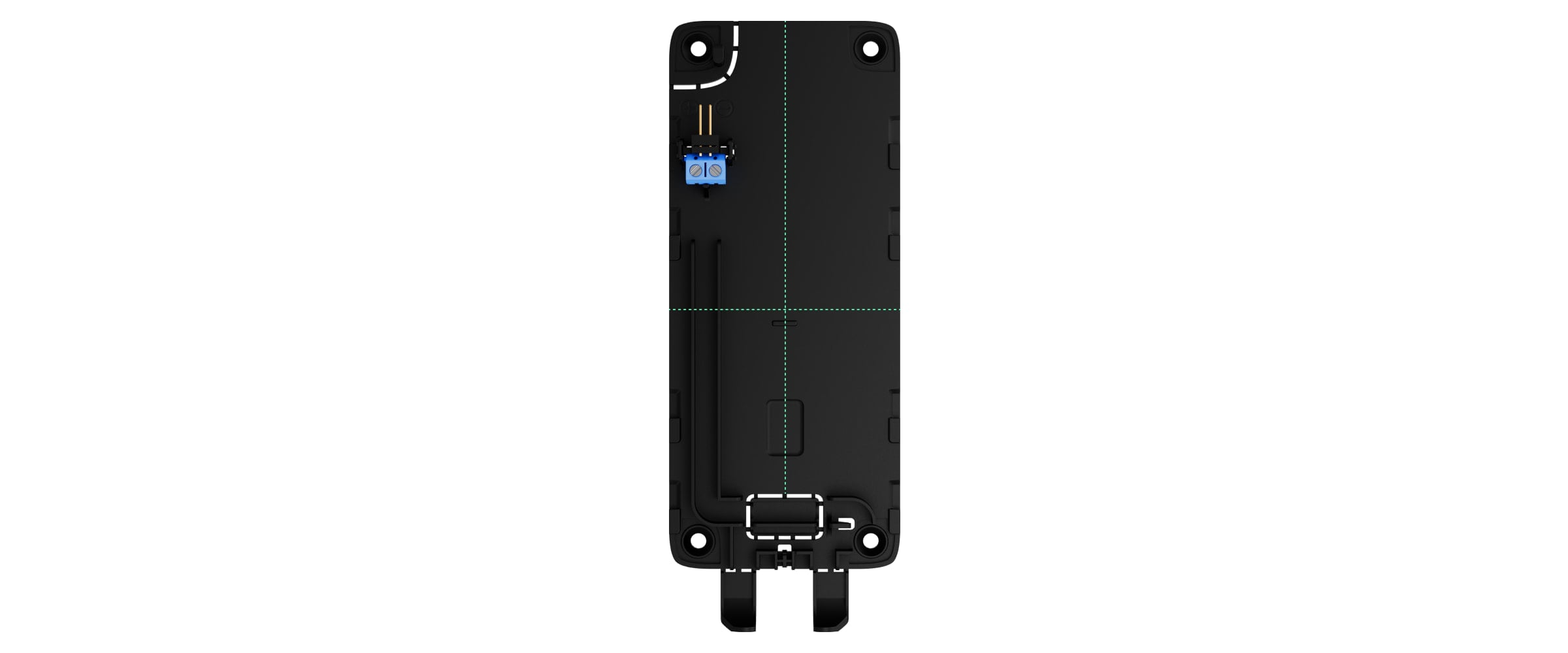

5. SmartBracket Montageplatte. Zum Entfernen die Platte nach unten schieben.

6. Perforierter Teil der Montageplatte. Notwendig, um den Sabotagekontakt auszulösen, falls versucht wird, das Bedienteil von der Oberfläche zu entfernen. Bitte nicht abbrechen.

7. Perforierter Teil der Montageplatte zur Durchführung von Kabeln durch die Wand.

8. Eingebauter Summer.

9. Sabotagekontakt.

10. QR-Code mit Geräte-ID zum Hinzufügen des Bedienteils zum Ajax System.

11. Ein/Aus-Taste.

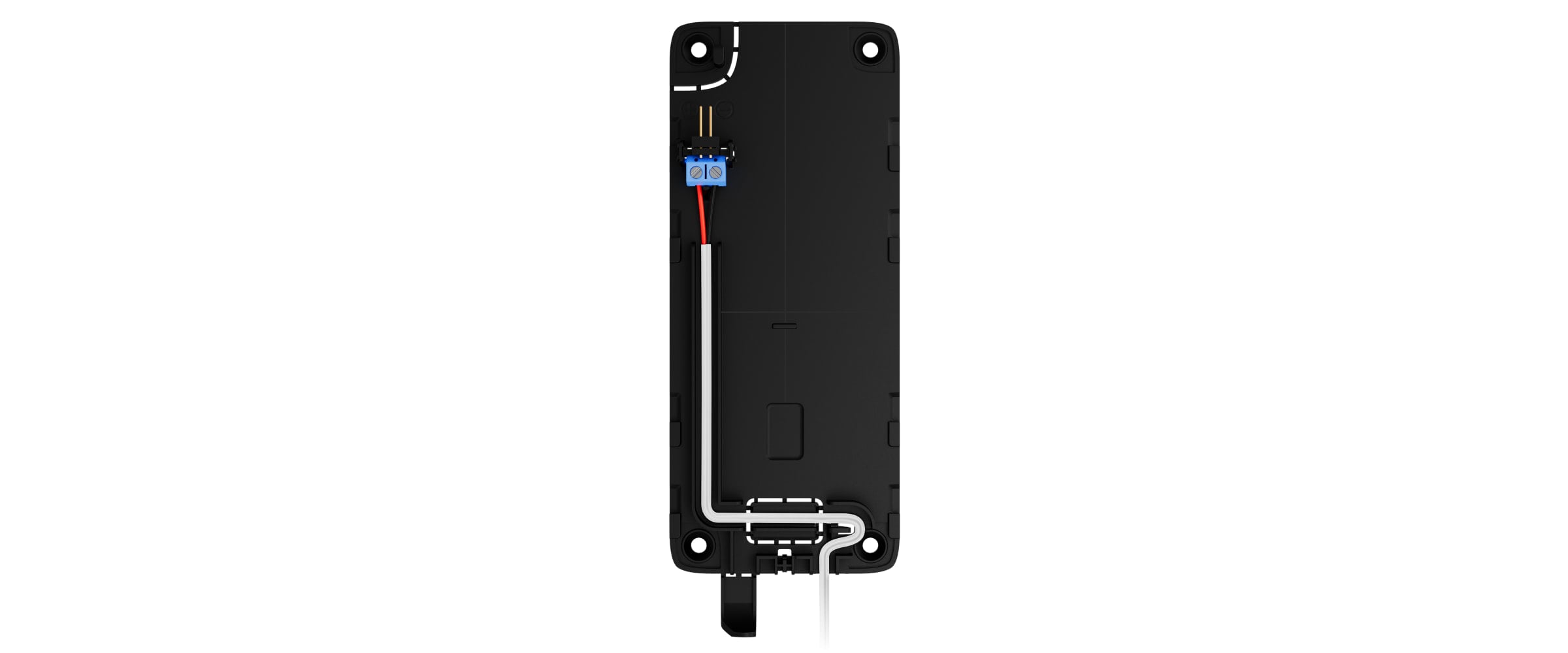

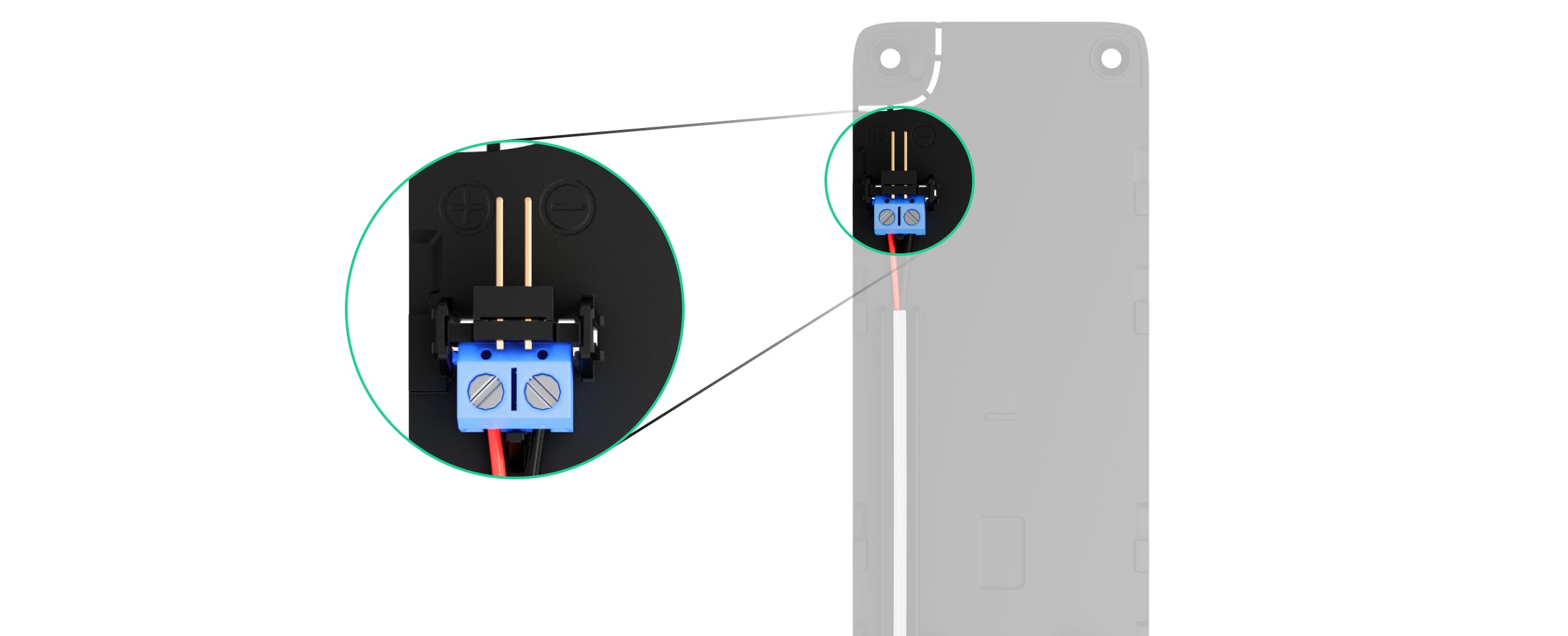

12. Anschlussklemmen für den Anschluss eines externen Netzteils (nicht im Lieferumfang enthalten). Die Klemmen können bei Bedarf aus den Halterungen entnommen werden.

13. Kabelkanal für das Kabel des angeschlossenen Netzteils.

14. Perforierter Teil der Montageplatte zur Durchführung der Kabel von unten.

15. Bohrung zur Befestigung der SmartBracket Montageplatte mit einer Schraube.

Kompatible Hub-Zentralen und Funk-Repeater

Für den Betrieb des Bedienteils ist ein kompatibler Ajax Hub mit OS Malevich 2.16.1 oder höher erforderlich.

Gerätekompatibilität prüfen

Funktionsweise

KeyPad TouchScreen verfügt über einen eingebauten Summer, ein Touchscreen-Display und einen Karten-/Anhängerleser für die kontaktlose Autorisierung. Das Bedienteil kann zur Steuerung von Sicherheitsmodi und Automatisierungsgeräten sowie zur Signalisierung von Systemalarmen verwendet werden.

KeyPad TouchScreen verfügt über einen eingebauten Summer, einen Touchscreen und einen Karten-/Anhängerleser für die kontaktlose Autorisierung. Die Empfindlichkeit ist in der Anwendung einstellbar. Das Interface des KeyPad TouchScreen wurde von der Ajax Security System App übernommen. Es kann zwischen einem dunklen und einem hellen Erscheinungsbild gewählt werden. Ein 5-Zoll-Touchscreen ermöglicht den Zugriff auf den Sicherheitsmodus eines gesamten Objekts oder einer Gruppe und kann Automatisierungsszenarien steuern. Eventuelle Systemfehler (bei aktivierter Systemintegritätsprüfung) werden ebenfalls auf dem Display angezeigt.

Der im KeyPad TouchScreen integrierte Summer signalisiert je nach Einstellung:

• Alarme;

• Scharf-/Unscharfschaltung;

• Ein-/Ausgangsverzögerungen;

• Auslösung der Öffnungsmelder.

Das Bedienteil wird durch die vorinstallierten Batterien mit Strom versorgt. Es kann auch mit einem externen Netzteil mit einem Spannungsbereich von 10,5–14 V und einem Betriebsstrom von mindestens 0,5 A betrieben werden. Wird das Netzteil eines anderen Herstellers angeschlossen, dienen die vorinstallierten Batterien als Notstromquelle.

Steuerung der Sicherheitsmodi

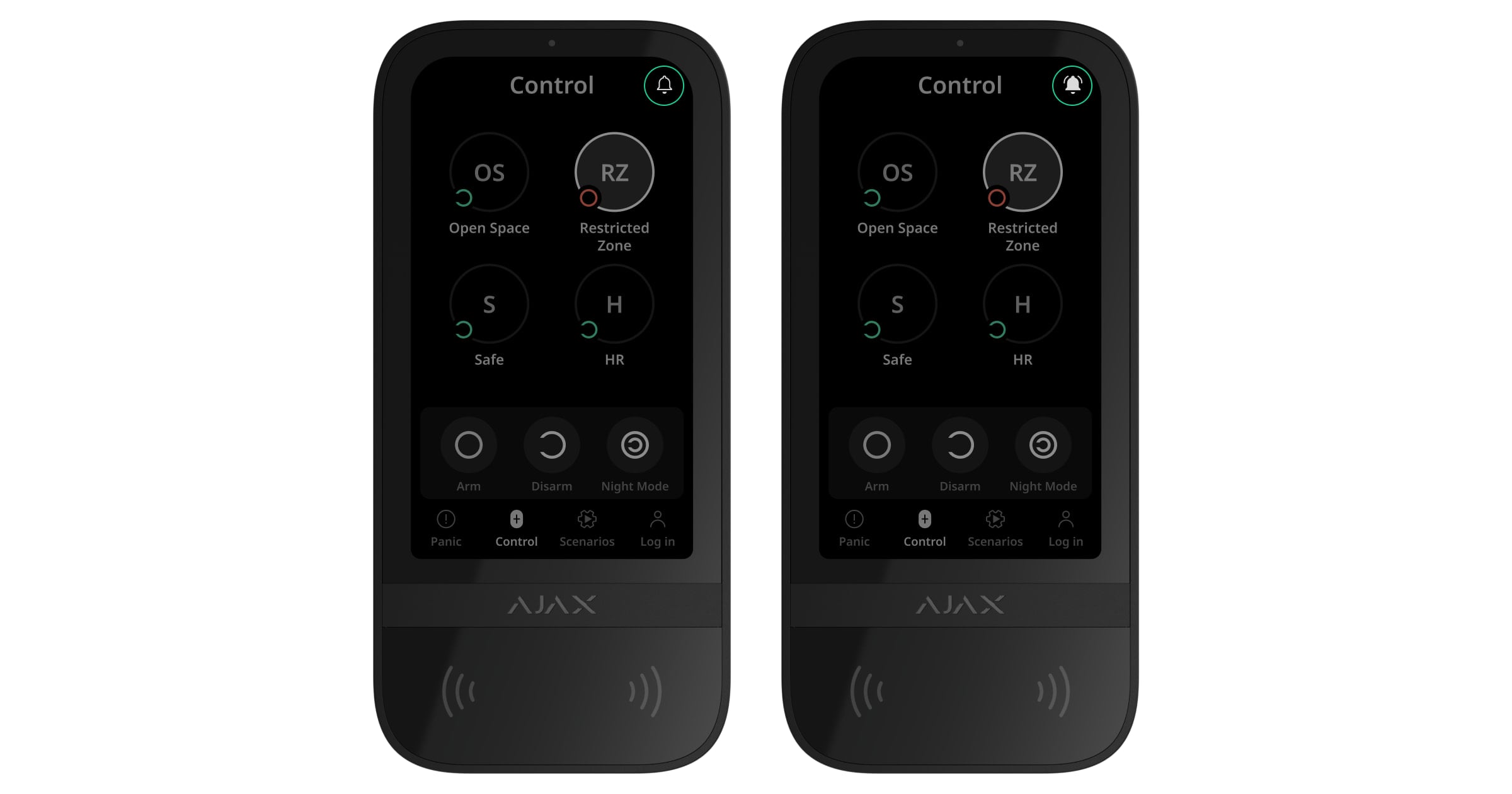

KeyPad TouchScreen ermöglicht das Scharf-/Unscharfschalten des gesamten Objekts oder bestimmter Gruppen sowie die Aktivierung des Nachtmodus. Um den Sicherheitsmodus zu ändern, verwenden Sie die Registerkarte Fernbedienung . Die Sicherheitsmodi können über KeyPad TouchScreen wie folgt gesteuert werden:

1. Mit Smartphones. Mit installierter Ajax Security System App und Unterstützung für Bluetooth Low Energy (BLE). Smartphones können anstelle von Tag oder Pass Transpondern für die Benutzerautorisierung verwendet werden. BLE ist ein Funkprotokoll mit geringem Energieverbrauch. Das Bedienteil unterstützt Android- und iOS-Smartphones mit BLE Version 4.2 und höher.

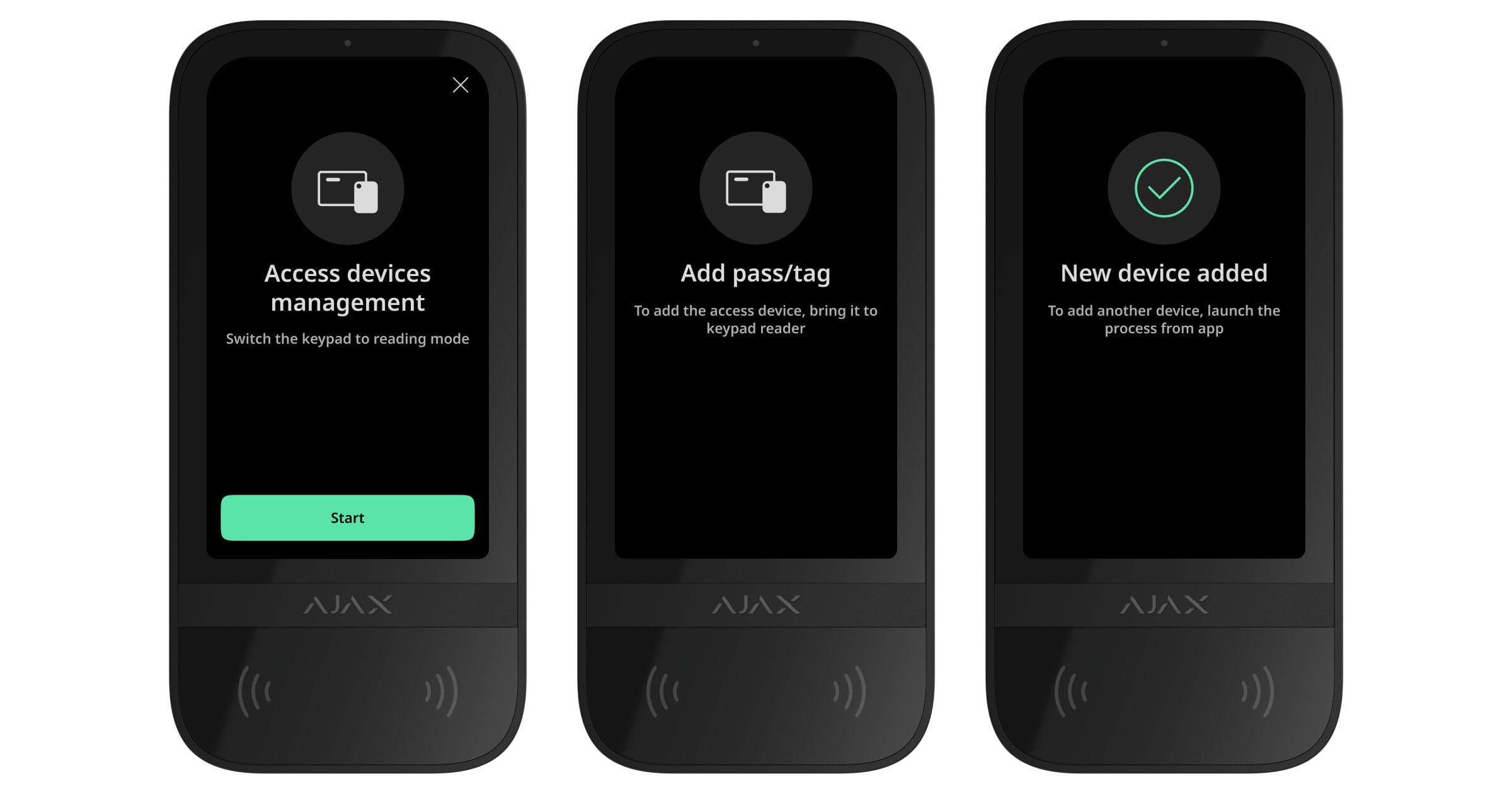

2. Mit Karten oder Schlüsselanhängern. KeyPad TouchScreen nutzt die DESFire®-Technologie, um Benutzer schnell und sicher zu identifizieren. DESFire® basiert auf dem internationalen Standard ISO 14443 und bietet 128-Bit-Verschlüsselung sowie Kopierschutz.

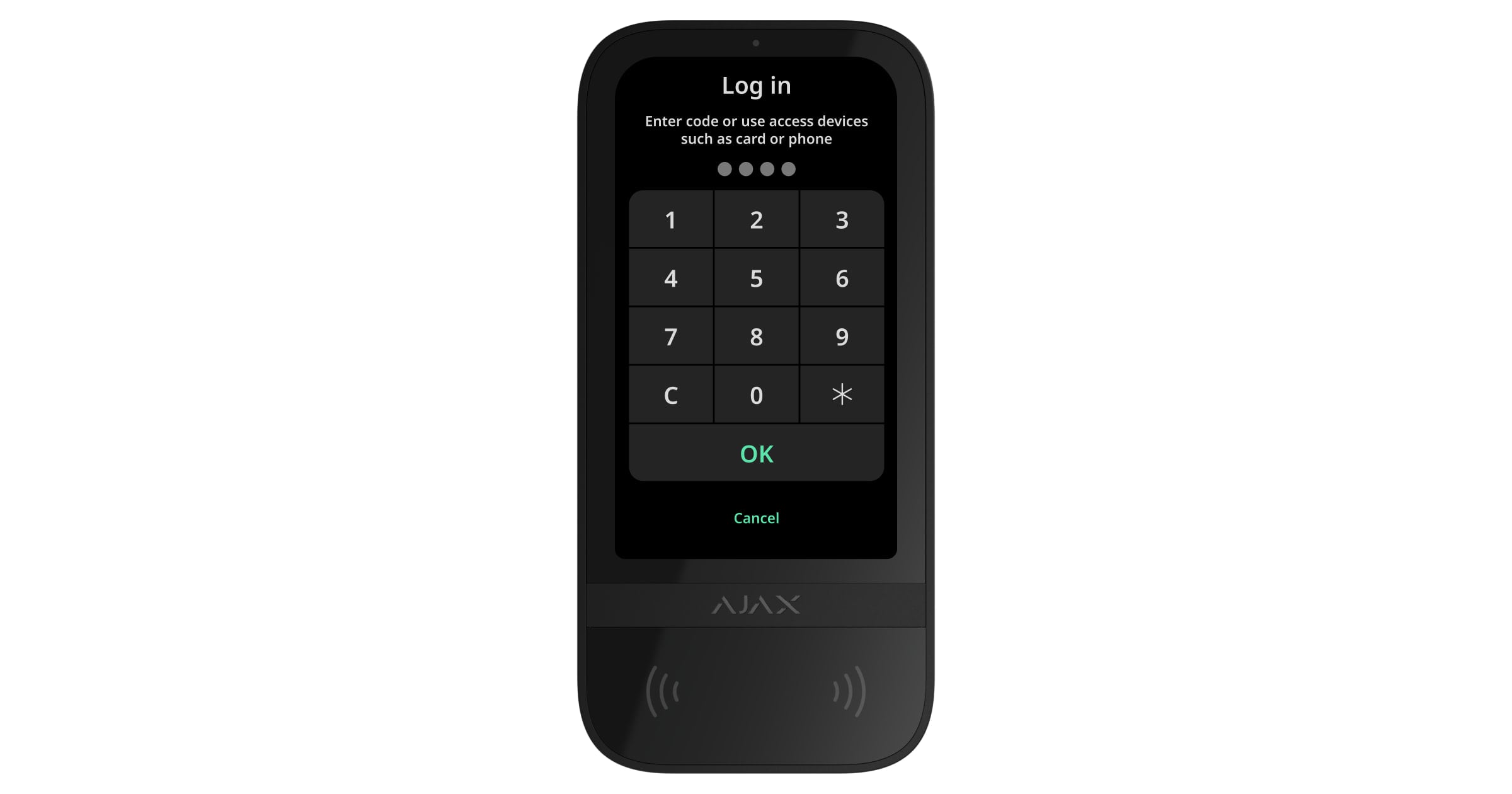

3. Mit Codes. KeyPad TouchScreen unterstützt allgemeine Codes, persönliche Codes und Codes für nicht registrierte Benutzer.

Zugangscodes

• Bedienteil-Code ist ein allgemeiner Code für das Bedienteil. Wenn er eingegeben wird, werden alle Ereignisse im Namen des Bedienteils an die Ajax Apps gesendet.

• Benutzercode ist ein persönlicher Code für Benutzer, die zur Hub-Zentrale hinzugefügt wurden. Wenn er verwendet wird, werden alle Ereignisse im Namen des Benutzers an die Ajax Apps gesendet.

• Bedienteil-Zugangscode ist ein Code, der für eine Person eingerichtet wird, die nicht im System registriert ist. Bei Verwendung werden Ereignisse im Namen der Person, der dieser Code zugewiesen ist, an die Ajax Apps gesendet.

• Der Einsatzteam-Code ist ein Zugangscode für das Einsatzteam, der nach einem Alarm aktiviert wird und für einen bestimmten Zeitraum gültig ist. Wenn der Code aktiviert und verwendet wird, werden Ereignisse an die Ajax App mit einem mit dem Code verknüpften Titel gesendet.

Zugriffsrechte und Codes können in Ajax Anwendungen geändert werden. Wenn der Code kompromittiert wurde, kann er aus der Ferne geändert werden, ohne dass ein Installateur vor Ort sein muss. Verliert ein Benutzer seinen Pass, sein Tag oder sein Smartphone, kann ein Administrator oder ein PRO mit Systemkonfigurationsrechten das Gerät sofort in der Anwendung sperren. In der Zwischenzeit kann das System mit einem persönlichen Code gesteuert werden.

Steuerung der Sicherheitsmodi von Gruppen

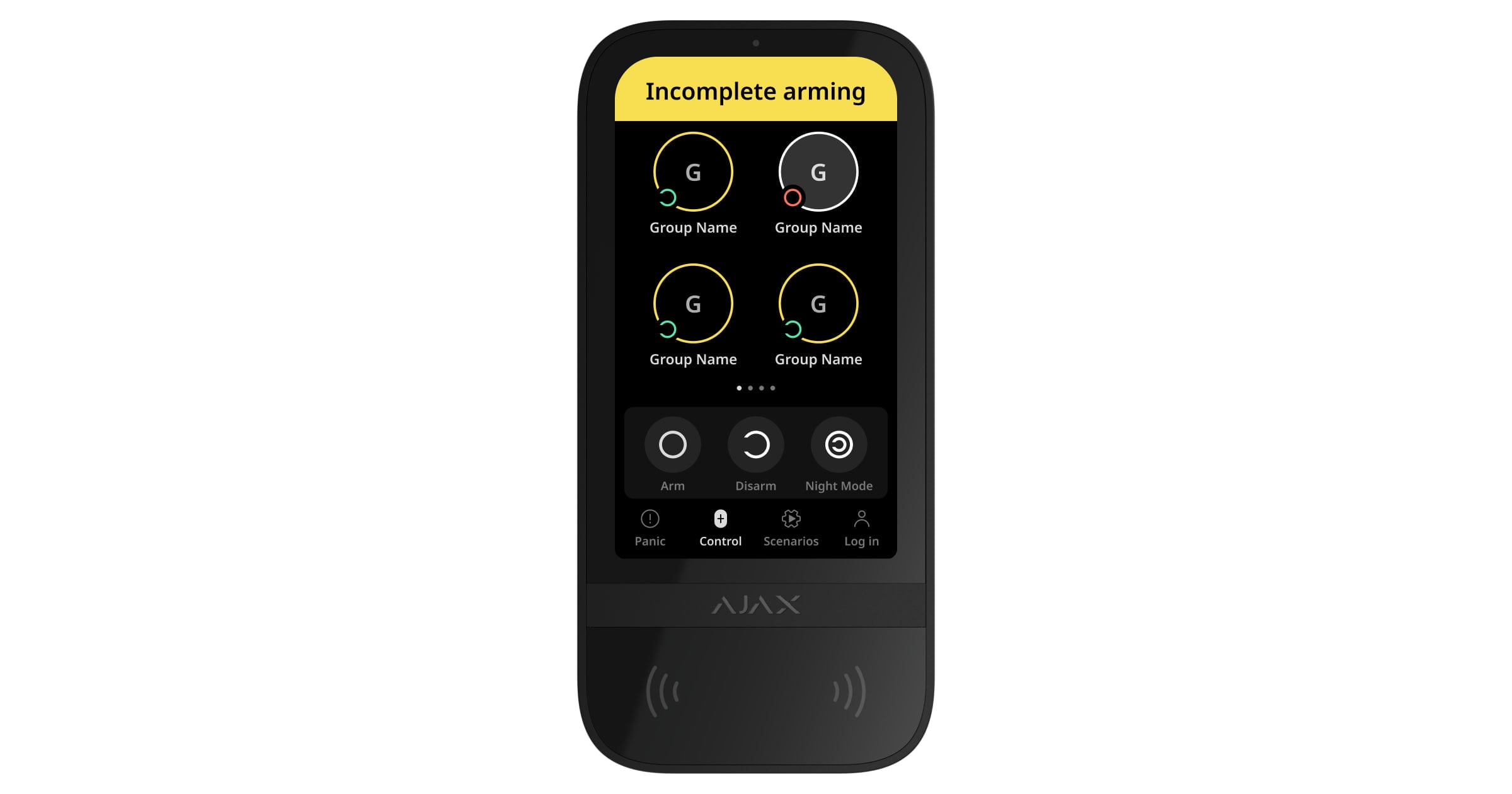

KeyPad TouchScreen ermöglicht die Steuerung der Sicherheitsmodi von Gruppen (wenn der Gruppenmodus aktiviert ist). Welche Gruppen freigegeben werden (Bedienteilgruppen), kann in den Einstellungen des Bedienteils festgelegt werden. Standardmäßig werden alle Gruppen auf der Registerkarte Fernbedienung angezeigt. Weitere Informationen zur Steuerung der Sicherheitsmodi für Gruppen finden Sie in diesem Abschnitt.

.

Notfalltasten

Für Notfälle verfügt das Bedienteil über die Registerkarte Panik mit drei Tasten:

• Paniktaste;

• Feuer;

• Notruf.

In der Ajax Anwendung kann ein Administrator oder ein PRO mit Systemkonfigurationsrechten auswählen, wie viele Tasten auf der Registerkarte Panik angezeigt werden sollen. Die Einstellungen des KeyPad TouchScreen bieten zwei Optionen: nur die Paniktaste (Standardeinstellung) oder alle drei Tasten. Der Text der Meldungen in den Apps und die Ereigniscodes, die an die Notruf- und Serviceleitstelle (NSL) übermittelt werden, hängen vom gewählten Tastentyp ab.

Zusätzlich kann ein Schutz gegen versehentliches Drücken aktiviert werden. In diesem Fall muss der Benutzer die Übertragung des Alarms durch Drücken der Schaltfläche Senden auf dem Bildschirm des Bedienteils bestätigen. Der Bestätigungsdialog wird angezeigt, nachdem eine der Notruftasten gedrückt wurde.

Szenariosteuerung

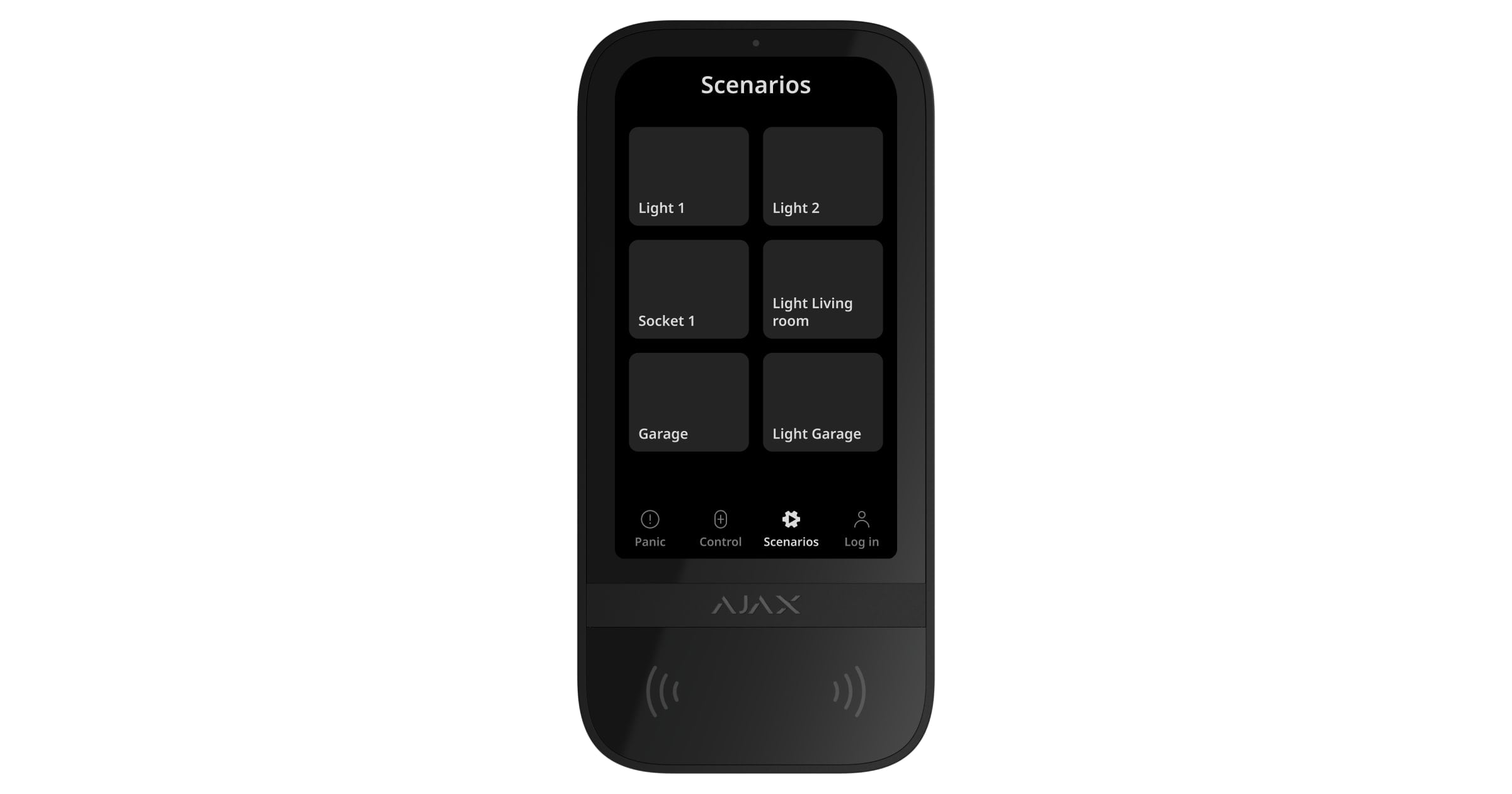

Die separate Registerkarte des Bedienteils kann bis zu sechs Schaltflächen enthalten, mit denen entweder ein einzelnes Automatisierungsgerät oder eine Gruppe von Geräten gesteuert werden kann. Szenarien für Gerätegruppen ermöglichen die gleichzeitige Steuerung mehrerer Schalter, Relais oder Steckdosen.

Die Automatisierungsszenarien, die über KeyPad TouchScreen gesteuert werden können, werden in den Einstellungen des Bedienteils erstellt.

Ab der Version OS Malevich 2.38 zeichnet das System auf, welcher autorisierte Benutzer ein Automatisierungsszenario über das Bedienteil gestartet hat. Diese Informationen werden im Ereignis-Feed der Hub-Zentrale angezeigt.

Mehr erfahren

Signalisierung von Störungen und Scharfschaltung

KeyPad TouchScreen informiert über Systemstörungen und Scharfschaltung durch:

• Bildschirm;

• Logo;

• akustische Signale.

Je nach Einstellung leuchtet das Logo permanent rot oder nur, wenn das System oder die Gruppe scharf geschaltet ist. Die Anzeige erscheint nur auf dem Display des KeyPad TouchScreen, wenn es aktiviert ist. Der eingebaute Summer signalisiert Alarme, Öffnen der Türen und Ein-/Ausgangsverzögerungen.

Bestätigung der neuesten Ereignisse

KeyPad TouchScreen Jeweller zeigt bis zu 100 der neuesten Systemereignisse seit der letzten Überprüfung an. Die Ereignisse sind gruppiert und nach dem Datum ihres Auftretens sortiert.

Ein Ereignis enthält die folgenden Informationen:

• Gerätename;

• Aktion;

• Raum;

• aktuelle Uhrzeit (HH:MM).

So aktivieren Sie die Anzeige der neuesten Ereignisse auf dem Bedienteil:

1. Öffnen Sie eine Ajax App. Wählen Sie einen Space mit dem hinzugefügten Gerät.

2. Gehen Sie auf die Registerkarte Geräte .

3. Wählen Sie KeyPad TouchScreen Jeweller und gehen Sie zu dessen Einstellungen, indem Sie auf das Zahnradsymbol tippen.

4. Wählen Sie den Abschnitt Bedienteil-Benachrichtigungscenter.

5. Aktivieren Sie den Schalter Abschnitt zur Ereignisbestätigung.

6. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Um die neuesten Ereignisse auf dem Bildschirm des Bedienteils anzuzeigen, gehen Sie wie folgt vor:

1. Gehen Sie zur Registerkarte Kontrolle .

2. Tippen Sie auf das Symbol , um eine Liste der neuesten Ereignisse anzuzeigen. Wenn neue Ereignisse vorliegen, wird das Symbol in der oberen rechten Ecke mit einem roten Badge versehen.

3. Tippen Sie auf die Schaltfläche Alles als gelesen markieren, um die Liste der neuesten Ereignisse zu löschen. Ereignisse bleiben im Ereignisprotokoll in Ajax Apps.

Stummschalten des Feueralarms

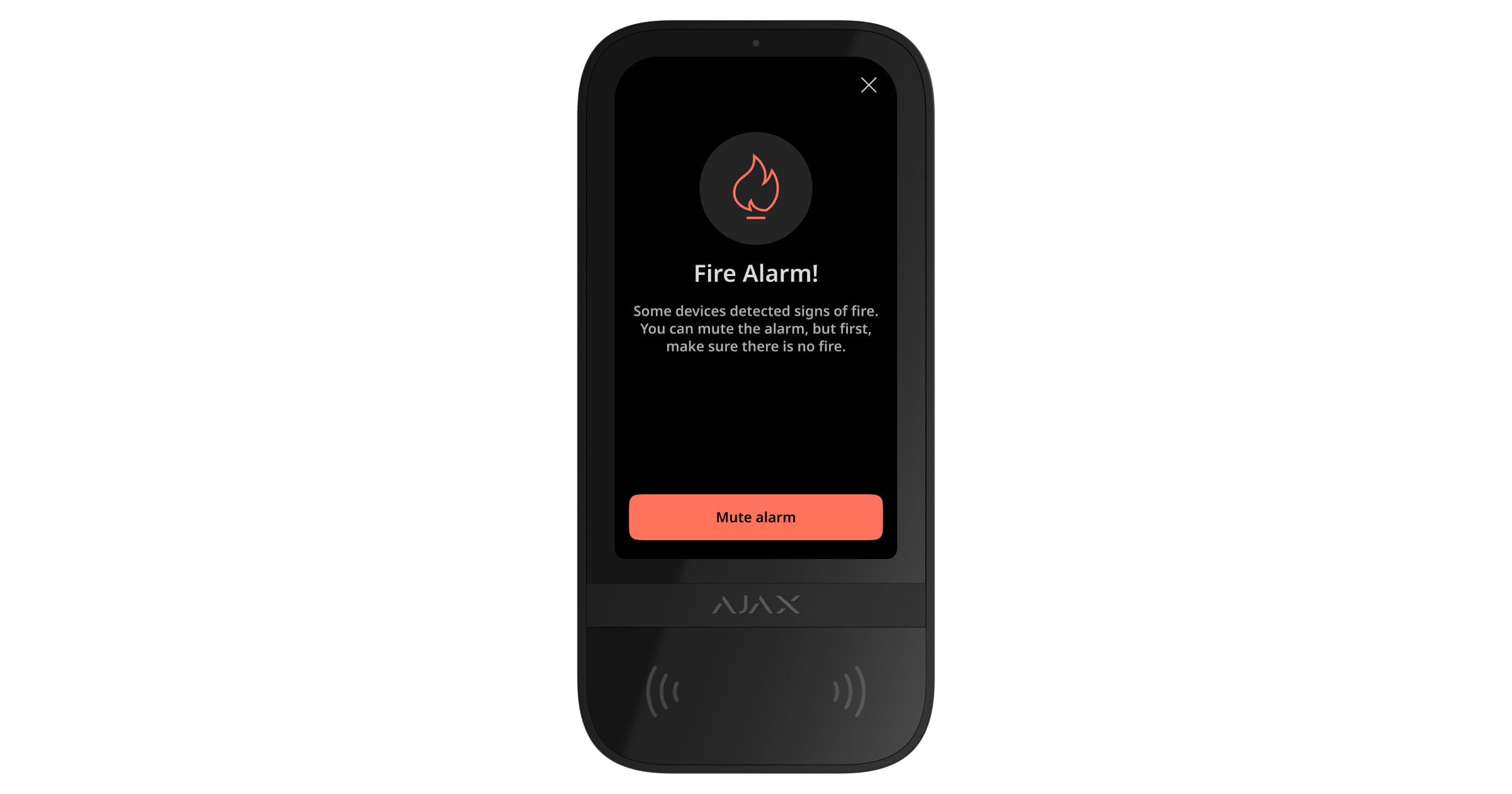

Wird im System ein Feueralarm ausgelöst, kann dieser mit KeyPad TouchScreen stummgeschaltet werden.

Das Fenster mit den Informationen zum Feueralarm und der Taste zum Stummschalten des Alarms wird auf allen KeyPad TouchScreen angezeigt, auf denen die Funktion Feueralarm stummschalten aktiviert ist. Wenn die Stummschalttaste bereits auf einem anderen Bedienteil gedrückt wurde, erscheint eine entsprechende Meldung auf den Displays der übrigen KeyPad TouchScreen. Der Benutzer kann das Fenster zur Stummschaltung des Feueralarms schließen und andere Funktionen des Bedienteils verwenden. Um das Stummschaltungsfenster wieder zu öffnen, klicken Sie auf das Symbol auf KeyPad TouchScreen.

Bedrohungscode

KeyPad TouchScreen unterstützt einen Bedrohungscode, mit dem Sie das Unscharfschalten des Systems simulieren können. In diesem Fall verraten weder die Ajax Anwendung noch die im Objekt installierten Sirenen Ihre Aktionen. Der Sicherheitsdienst und andere Benutzer der Alarmanlage werden dennoch über den Vorfall informiert.

Mehr erfahren

Vorabautorisierung der Benutzer

Die Funktion Vorabautorisierung ist wichtig, um unbefugten Zugriff auf die Hub-Zentrale und die Daten des aktuellen Systemzustands zu verhindern. Die Funktion kann separat für die Registerkarten Bedienung und Szenarien in den Einstellungen des Bedienteils aktiviert werden.

Auf den Registerkarten, für die die Vorabautorisierung aktiviert ist, erscheint die Anzeige für die Eingabe des Codes. Der Benutzer muss sich zuerst authentifizieren, indem er entweder einen Code eingibt oder einen persönlichen Transponder an das Bedienteil hält. Einzige Ausnahme ist die Registerkarte Alarm , die es auch nicht autorisierten Benutzern ermöglicht, ein Notsignal zu senden.

Automatische Sperre zum Schutz vor unbefugtem Zugriff

Wenn innerhalb einer Minute dreimal hintereinander ein falscher Code oder ein nicht verifizierter Transponder verwendet wird, wird das Bedienteil für die in den Einstellungen festgelegte Zeit gesperrt. Während dieser Zeit ignoriert die Hub-Zentrale alle Codes und Transponder und informiert die Benutzer des Sicherheitssystems über den unberechtigten Zutrittsversuch. KeyPad TouchScreen deaktiviert das Lesegerät und sperrt den Zugriff auf alle Registerkarten. Auf dem Display des Bedienteils wird eine entsprechende Meldung angezeigt.

Ein PRO oder ein Benutzer mit Systemkonfigurationsrechten kann das Bedienteil über die Anwendung entsperren, bevor die angegebene Sperrzeit abgelaufen ist.

Zweistufige Scharfschaltung

KeyPad TouchScreen kann für die zweistufige Scharfschaltung verwendet werden, jedoch nicht als Gerät der zweiten Stufe. Die zweistufige Scharfschaltung mit Tag, Pass oder Smartphone ist ähnlich wie die Verwendung eines persönlichen oder allgemeinen Codes auf dem Bedienteil.

Mehr erfahren

Jeweller und Wings Datenübertragungsprotokolle

Jeweller und Wings sind bidirektionale, drahtlose Protokolle, die eine schnelle und zuverlässige Kommunikation zwischen Hub-Zentralen und Geräten ermöglichen. Das Bedienteil verwendet Jeweller für die Übertragung von Alarmen und Ereignissen und Wings für Firmware-Updates und die Übertragung von Gruppen-, Raum- und anderen Zusatzinformationen.

Mehr erfahren

Übermittlung von Ereignissen an die Leitstelle

Das Ajax System kann Alarme über SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und andere Protokolle an die Überwachungsanwendung PRO Desktop sowie an eine Notruf- und Serviceleitstelle (NSL) übertragen.

KeyPad TouchScreen kann folgende Ereignisse übermitteln:

1. Eingabe des Bedrohungscodes.

2. Betätigung der Paniktaste. Jede Taste hat ihren eigenen Ereigniscode.

3. Sperrung des Bedienteils nach einem unbefugten Zugriffsversuch.

4. Alarm/Wiederherstellung des Sabotagekontakts.

5. Verlust/Wiederherstellung der Verbindung zur Hub-Zentrale (oder zum Funk-Repeater).

6. Scharf-/Unscharfschalten des Systems.

7. Erfolgloser Versuch, die Alarmanlage scharf zu schalten (bei aktivierter Integritätsprüfung).

8. Dauerhafte Deaktivierung/Aktivierung des Bedienteils.

9. Einmalige Deaktivierung/Aktivierung des Bedienteils.

Sobald ein Alarm eingeht, weiß der Betreiber der Sicherheitsleitstelle, was passiert ist und wo das Einsatzteam benötigt wird. Die Adressierbarkeit der Ajax Geräte ermöglicht das Senden von Ereignissen an PRO Desktop oder die Leitstelle unter Angabe des Gerätetyps, seines Namens, seiner Sicherheitsgruppe und seines virtuellen Raums. Bitte beachten Sie, dass die Liste der übertragenen Parameter je nach Typ der NSL und dem für die Kommunikation mit der Leitstelle gewählten Protokoll variieren kann.

Hinzufügen zum System

Um KeyPad TouchScreen mit der Hub-Zentrale zu verbinden, muss sich das Bedienteil am selben Objekt wie das System befinden (innerhalb der Funkreichweite der Hub-Zentrale). Damit das Bedienteil über den Funk-Repeater ReX 2 funktioniert, muss es zuerst mit der Hub-Zentrale gekoppelt und dann in den Einstellungen des Funk-Repeaters mit ReX 2 verbunden werden.

Bevor Sie ein Gerät hinzufügen

1. Installieren Sie die Ajax App.

2. Melden Sie sich bei Ihrem Konto an oder erstellen Sie ein neues Konto.

3. Wählen Sie einen Space aus oder erstellen Sie einen neuen.

   Was ist ein Space

   So erstellen Sie einen Space

   Spaces sind für Anwendungen ab den folgenden Versionen verfügbar:

   • Ajax Security System 3.0 für iOS.

   • Ajax Security System 3.0 für Android.

   • Ajax PRO: Tool for Engineers 2.0 für iOS.

   • Ajax PRO: Tool for Engineers 2.0 für Android.

   • Ajax PRO Desktop 4.0 für macOS.

   • Ajax PRO Desktop 4.0 für Windows.

4. Fügen Sie mindestens einen virtuellen Raum hinzu.

5. Fügen Sie dem Space eine kompatible Hub-Zentrale hinzu. Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet und über Ethernet, WLAN und/oder Mobilfunk mit dem Internet verbunden ist.

6. Vergewissern Sie sich, dass der Space unscharf ist und die Hub-Zentrale keine Updates durchführt, indem Sie ihren Status in der Ajax App überprüfen.

Arten von Konten und ihre Berechtigungen

Verbindung mit der Hub-Zentrale

1. Öffnen Sie die Ajax App. Wählen Sie die Hub-Zentrale aus, zu der Sie das Bedienteil hinzufügen möchten.

2. Gehen Sie zur Registerkarte Geräte . Klicken Sie auf Gerät hinzufügen.

3. Geben Sie dem Gerät einen Namen, scannen oder geben Sie den QR-Code ein (befindet sich auf dem Bedienteil und der Verpackung), und wählen Sie dann einen Raum und eine Gruppe aus (wenn der Gruppenmodus aktiviert ist).

4. Klicken Sie auf Hinzufügen.

5. Schalten Sie das Bedienteil ein, indem Sie die Ein/Aus-Taste 3 Sekunden lang gedrückt halten.

Wenn die Verbindung fehlschlägt, schalten Sie das Bedienteil aus und versuchen Sie es in 5 Sekunden erneut. Beachten Sie, dass, wenn die maximale Anzahl von Geräten (abhängig vom Modell der Hub-Zentrale) bereits zur Hub-Zentrale hinzugefügt wurde, eine entsprechende Meldung angezeigt wird, wenn Sie versuchen, ein neues Gerät hinzuzufügen.

Das mit der Hub-Zentrale verbundene Bedienteil erscheint in der Geräteliste in der Ajax App. Die Aktualisierungshäufigkeit für den Gerätestatus in der Liste hängt von den Einstellungen Jeweller oder Jeweller/Fibra ab, der Standardwert beträgt 36 Sekunden.

Störungen

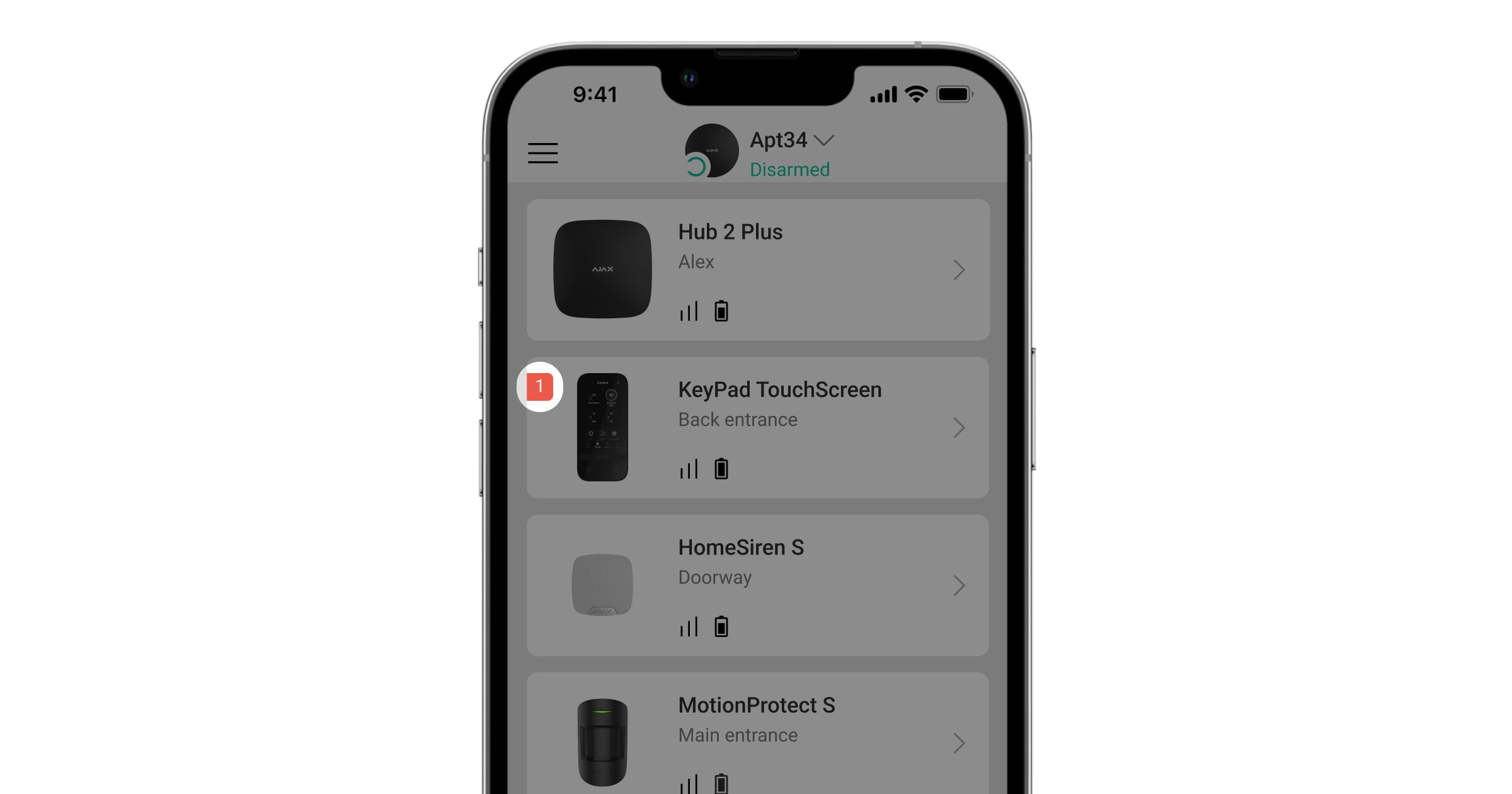

Wird eine Fehlfunktion des KeyPad TouchScreen erkannt, zeigt die Ajax Anwendung einen Störungszähler auf dem Gerätesymbol an. Alle Störungen werden in den Zuständen des Bedienteils angezeigt. Felder mit Störungen werden rot hervorgehoben.

Eine Störung wird angezeigt, wenn:

• das Gehäuse des Bedienteils geöffnet wird (Sabotagekontakt ausgelöst wird);

• keine Verbindung zur Hub-Zentrale oder zum Funk-Repeater über Jeweller besteht;

• keine Verbindung zur Hub-Zentrale oder zum Funk-Repeater über Wings besteht;

• die Batterie des Bedienteils schwach ist;

• die Temperatur des Bedienteils außerhalb der zulässigen Grenzen liegt.

Symbole

Symbole in der Anwendung

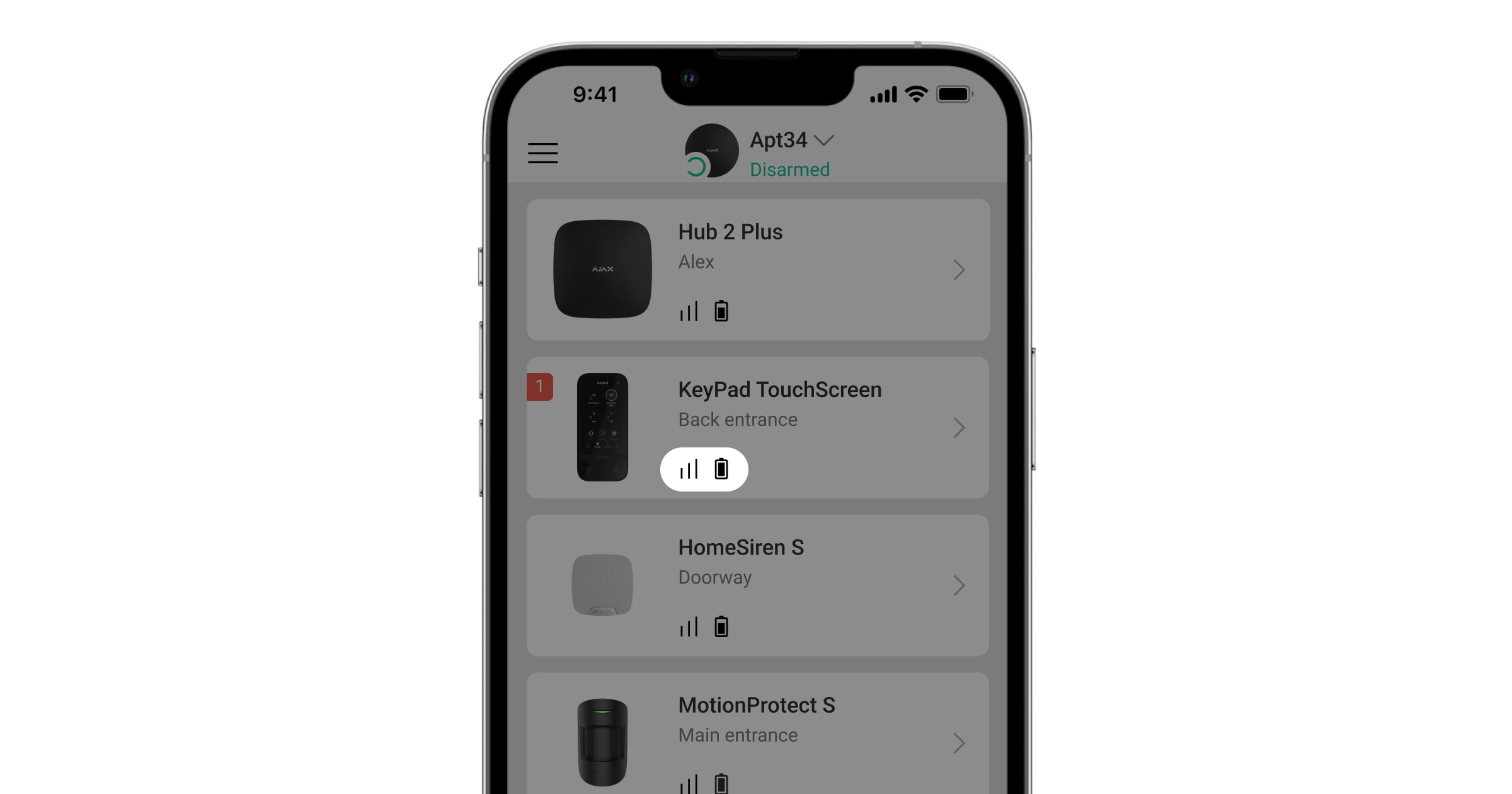

Die Symbole in der Anwendung zeigen bestimmte Zustände des Bedienteils an. Um diese aufzurufen:

1. Loggen Sie sich in die Ajax Anwendung ein.

2. Wählen Sie die Hub-Zentrale aus.

3. Gehen Sie zur Registerkarte Geräte .

Symbole auf dem Display

Am oberen Rand des Displays erscheinen Symbole, die über bestimmte Systemzustände oder Ereignisse informieren.

Zustände

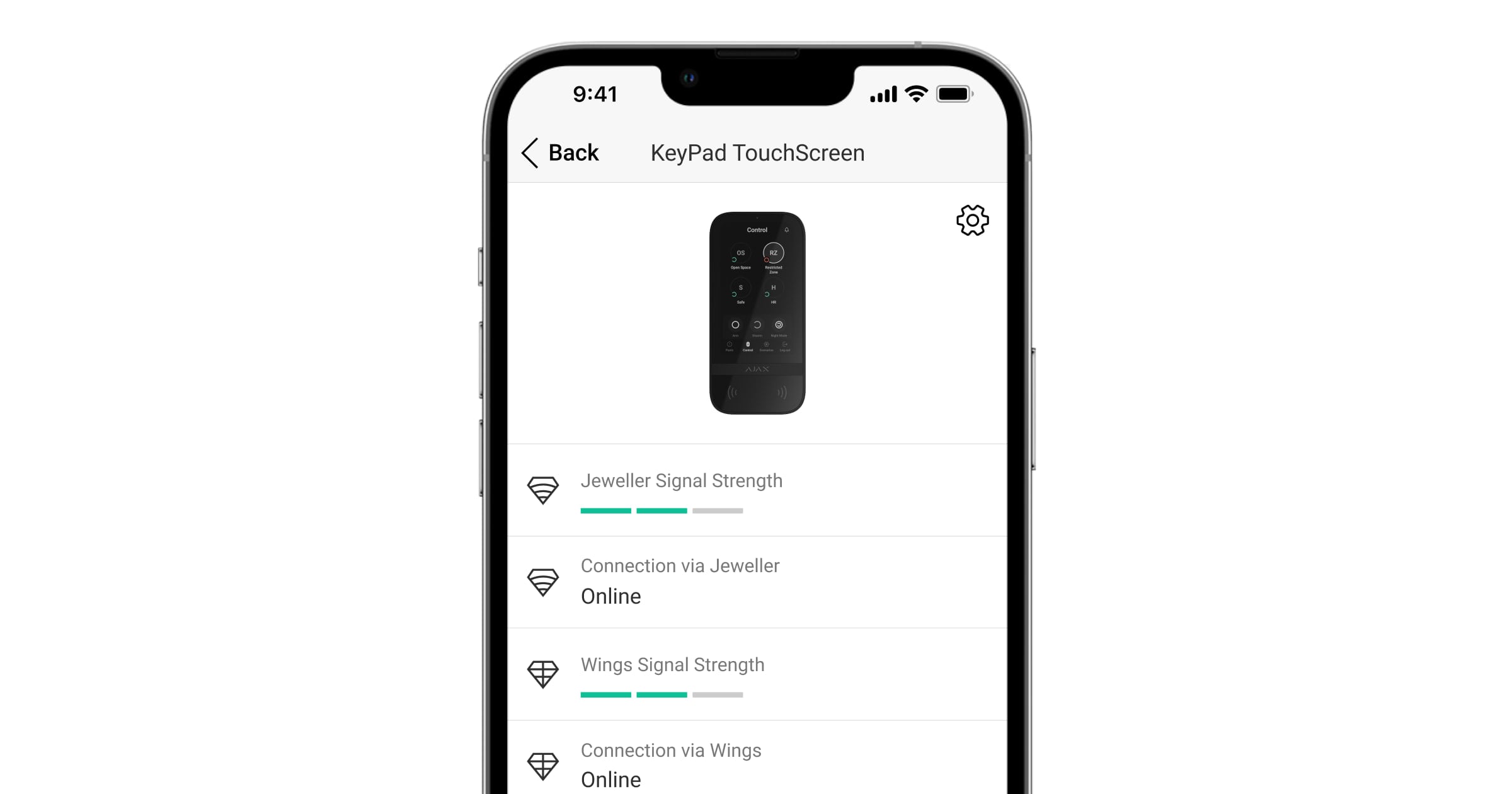

Die Zustände enthalten Informationen über das Gerät und seine Betriebsparameter. Die Zustände des KeyPad TouchScreen finden Sie in den Ajax Apps:

1. Gehen Sie zur Registerkarte Geräte .

2. Wählen Sie KeyPad TouchScreen aus der Liste aus.

Einstellungen

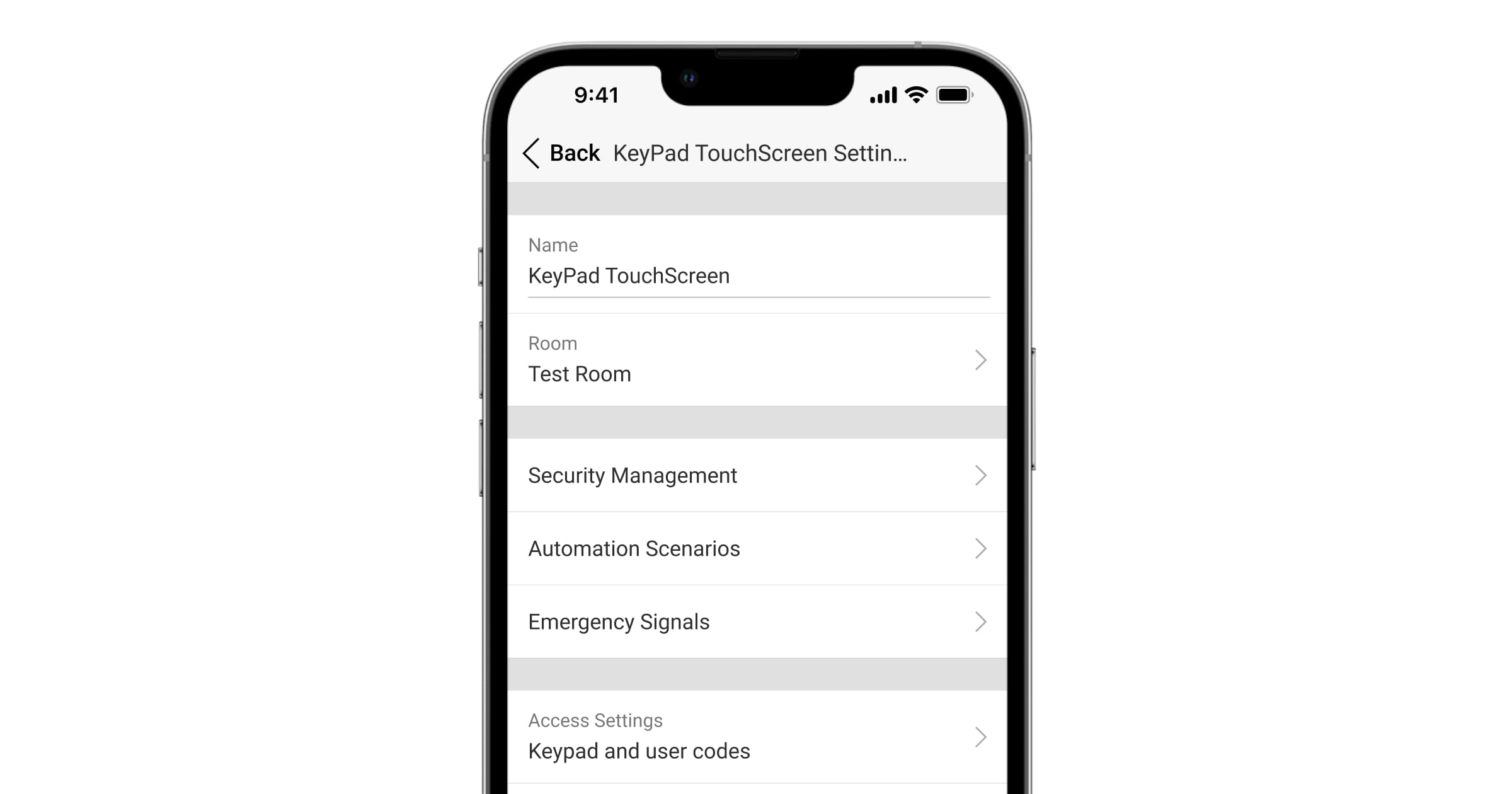

So ändern Sie die Einstellungen des KeyPad TouchScreen in der Ajax Anwendung:

1. Gehen Sie zur Registerkarte Geräte .

2. Wählen Sie KeyPad TouchScreen aus der Liste aus.

3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken.

4. Nehmen Sie die gewünschten Einstellungen vor.

5. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Sicherheitssteuerung

Automatisierungsszenarien

Notrufsignale

Bildschirmeinstellungen

Einstellung der akustischen Signale

KeyPad TouchScreen verfügt über einen eingebauten Summer, der je nach Einstellung folgende Funktionen ausführt:

1. Signalisierung des Sicherheitsstatus und der Ein-/Ausgangsverzögerungen.

2. Glockenton beim Öffnen.

3. Signalisierung von Alarmen.

Einstellung der Reaktion des Bedienteils auf Gerätealarme

KeyPad TouchScreen kann auf Alarme von jedem Melder im System mit einem eingebauten Summer reagieren. Diese Funktion ist nützlich, wenn es nicht erforderlich ist, den Summer zu aktivieren, wenn ein bestimmtes Gerät ausgelöst wird. Dies kann z. B. für die Auslösung des Überschwemmungsmelder LeaksProtect verwendet werden.

So stellen Sie die Reaktion des Bedienteils auf einen Gerätealarm ein:

1. Öffnen Sie die Ajax Anwendung.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie in der Liste das Gerät aus, für das Sie die Reaktion des Bedienteils konfigurieren möchten.

4. Gehen Sie zu den Einstellungen des Geräts, indem Sie auf das Zahnradsymbol klicken.

5. Suchen Sie die Option Alarmierung durch Sirene und wählen Sie aus, in welchen Fällen die Sirene aktiviert werden soll. Schalten Sie die Funktion ein oder aus.

6. Wiederholen Sie die Schritte 3 bis 5 für die anderen Geräte im System.

Einstellung der Reaktion des Bedienteils auf Sabotagealarme

KeyPad TouchScreen kann mit einem eingebauten Summer auf Sabotagealarme eines beliebigen Gerätes im System reagieren. Wenn diese Funktion aktiviert ist, gibt der eingebaute Summer ein akustisches Signal ab, wenn der Sabotagekontakt des Geräts ausgelöst wird.

So stellen Sie die Reaktion des Bedienteils auf einen Sabotagealarm ein:

1. Öffnen Sie die Ajax Anwendung.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie eine Hub-Zentrale aus und rufen Sie deren Einstellungen auf.

4. Wählen Sie das Menü Service.

5. Gehen Sie zum Menü Töne und Warnungen.

6. Aktivieren Sie die Funktion Wenn ein Gehäuse geöffnet ist (Hub-Zentrale oder Melder).

7. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Einstellung der Reaktion des Bedienteils auf die Betätigung der Paniktaste in der Ajax App

Sie können die Reaktion des Bedienteils auf den Alarm, der durch das Drücken der Paniktaste in den Ajax Apps ausgelöst wird, einstellen. Führen Sie dazu die folgenden Schritte aus:

1. Öffnen Sie die Ajax Anwendung.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie eine Hub-Zentrale aus und rufen Sie deren Einstellungen auf.

4. Wählen Sie das Menü Service.

5. Gehen Sie zum Menü Töne und Warnungen.

6. Aktivieren Sie die Funktion Bei betätigter Paniktaste in der App.

7. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Einstellung der Anzeige des Bedienteils nach einem Alarm

Das Bedienteil kann durch eine LED-Anzeige über die Auslösung im scharfgeschalteten System informieren.

Die Option funktioniert wie folgt:

1. Das System registriert einen Alarm.

2. Das Bedienteil gibt ein Alarmsignal ab (falls aktiviert). Die Dauer und die Lautstärke des Tons hängen von den Einstellungen des Bedienteils ab.

3. Die LED des Bedienteils blinkt zweimal (einmal alle 3 Sekunden), bis das System unscharf geschaltet wird.

Diese Funktion ermöglicht es den Benutzern des Systems und den Einsatzkräften der Sicherheitsdienste zu verstehen, dass der Alarm ausgelöst wurde.

Um die Anzeige nach Alarmauslösung für KeyPad TouchScreen in Ajax PRO App zu aktivieren:

1. Gehen Sie zu den Einstellungen der Hub-Zentrale:

   • Hub-Zentrale → Einstellungen → Service → LED-Anzeige.

2. Legen Sie fest, welche Ereignisse durch zweimaliges Blinken der LED am KeyPad TouchScreen angezeigt werden sollen, bevor das System unscharf geschaltet wird:

   • Bestätigter Einbruch-/Notfallalarm.

   • Einzelner Einbruch-/Notfallalarm.

   • Deckelöffnung.

3. Wählen Sie das gewünschte KeyPad TouchScreen im Menü Geräte aus. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

4. Klicken Sie auf Zurück. Die Einstellungen werden übernommen.

Einstellung der Türglockenfunktion

Wenn der Glockenton beim Öffnen aktiviert ist, signalisiert KeyPad TouchScreen mit einem kurzen Piepton, dass die Öffnungsmelder in der unscharf geschalteten Anlage ausgelöst wurden. Diese Funktion wird z. B. in Geschäften verwendet, um das Personal zu informieren, wenn jemand das Gebäude betritt.

Diese Funktion wird in zwei Schritten eingerichtet: Konfiguration des Bedienteils und Konfiguration des Öffnungsmelders. In diesem Artikel finden Sie weitere Informationen über Türglocke und die Konfiguration der Melder.

So stellen Sie die Reaktion des Bedienteils:

1. Öffnen Sie die Ajax Anwendung.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie KeyPad TouchScreen und gehen Sie zu den Einstellungen .

4. Rufen Sie das Menü Akustische Signalisierung → Piepton-Einstellungen auf.

5. Aktivieren Sie die Funktion Glockenton beim Öffnen in der Kategorie Piepton bei Unscharfschaltung.

6. Stellen Sie die gewünschte Lautstärke des Signaltons ein.

7. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

Wenn die Einstellungen korrekt vorgenommen wurden, erscheint auf der Registerkarte Fernbedienung der Ajax Anwendung ein Glockensymbol. Klicken Sie auf dieses Symbol, um den Signalton beim Öffnen zu aktivieren oder zu deaktivieren.

So stellen Sie die Steuerung der Türglocke-Funktion über das Display des Bedienteils ein:

1. Öffnen Sie die Ajax Anwendung.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie KeyPad TouchScreen und gehen Sie zu den Einstellungen .

4. Aktivieren Sie die Funktion Türglocke-Funktion mit Bedienteil steuern.

Wenn die Einstellungen korrekt vorgenommen wurden, erscheint ein Glockensymbol auf der Registerkarte Bedienung im Display des Bedienteils. Klicken Sie auf dieses Symbol, um den Signalton beim Öffnen zu aktivieren oder zu deaktivieren.

Einstellung der Codes

Hinzufügen von Karten und Schlüsselanhängern

KeyPad TouchScreen kann mit Schlüsselanhängern Tag, Karten Pass und Transpondern von Drittanbietern, die die DESFire® Technologie unterstützen, verwendet werden.

Die maximale Anzahl der angeschlossenen Transponder hängt vom Modell der Hub-Zentrale ab. Angeschlossene Ausweise und Tags haben keinen Einfluss auf die Gesamtzahl der Geräte für die Hub-Zentrale.

So fügen Sie dem System ein Tag oder einen Pass hinzu

1. Öffnen Sie die Ajax Anwendung.

2. Wählen Sie die Hub-Zentrale aus, der Sie ein Tag oder einen Pass hinzufügen möchten.

3. Gehen Sie zur Registerkarte Geräte .

   Stellen Sie sicher, dass die Funktion Karten-/Anhängerleser in den Einstellungen mindestens eines Bedienteils aktiviert ist.

4. Klicken Sie auf Gerät hinzufügen.

5. Wählen Sie Karte/Anhänger hinzufügen.

6. Geben Sie den Typ (Karte oder Anhänger), die Farbe, den Gerätenamen und den Benutzer (falls nötig) an.

7. Klicken Sie auf Weiter. Die Hub-Zentrale wechselt in den Geräteregistrierungs-Modus.

8. Rufen Sie ein kompatibles Bedienteil mit aktiviertem Karten-/Anhängerleser auf und aktivieren Sie es.

   Nach der Aktivierung zeigt KeyPad TouchScreen ein Dialogfeld an, um das Bedienteil in den Modus für die Transponderregistrierung zu versetzen. Klicken Sie auf die Schaltfläche Start.

   Das Fenster wird automatisch aktualisiert, wenn die externe Stromversorgung angeschlossen ist und die Funktion Bildschirm immer aktiv in den Einstellungen des Bedienteils aktiviert ist.

   Das Fenster zum Umschalten des Bedienteils in den Registrierungsmodus wird auf allen KeyPad TouchScreen des Systems angezeigt. Wenn ein Administrator oder ein PRO mit der Berechtigung, das System zu konfigurieren, beginnt, einen Tag/Pass auf einem Bedienteil zu registrieren, kehren die anderen Bedienteile in den Ausgangszustand zurück.

9. Halten Sie Pass oder Tag mit der breiten Seite für einige Sekunden an das Lesegerät des Bedienteils. Das Lesegerät ist durch Wellensymbole auf dem Gehäuse gekennzeichnet. Wenn das Hinzufügen erfolgreich war, erhalten Sie eine Benachrichtigung in der Ajax Anwendung und auf dem Display des Bedienteils.

Wenn die Verbindung fehlschlägt, versuchen Sie es nach 5 Sekunden erneut. Bitte beachten Sie: Wenn die maximale Anzahl von Tag- oder Pass-Transpondern bereits zur Hub-Zentrale hinzugefügt wurde, erhalten Sie eine entsprechende Benachrichtigung in der Ajax Anwendung, wenn Sie versuchen, einen weiteren Transponder hinzuzufügen.

Wenn Sie einen weiteren Tag oder Pass hinzufügen möchten, klicken Sie in der Anwendung auf Weitere Karte/Anhänger hinzufügen. Wiederholen Sie die Schritte 6 bis 9.

So löschen Sie einen Tag oder Pass von der Hub-Zentrale

1. Öffnen Sie die Ajax Anwendung.

2. Wählen Sie die Hub-Zentrale aus.

3. Gehen Sie zur Registerkarte Geräte .

4. Wählen Sie ein kompatibles Bedienteil aus der Geräteliste aus.

   Stellen Sie sicher, dass die Funktion Karten-/Anhängerleser in den Einstellungen des Bedienteils aktiviert ist.

5. Gehen Sie zu den Einstellungen des Bedienteils, indem Sie auf das Symbol klicken.

6. Klicken Sie auf Karte/Anhänger zurücksetzen.

7. Klicken Sie auf Weiter.

8. Rufen Sie ein kompatibles Bedienteil mit aktiviertem Karten-/Anhängerleser auf und aktivieren Sie es.

   Nach der Aktivierung zeigt KeyPad TouchScreen ein Fenster an, um das Bedienteil in den Modus zum Zurücksetzen der Transponder zu schalten. Klicken Sie auf Start.

   Das Fenster wird automatisch aktualisiert, wenn die externe Stromversorgung angeschlossen ist und die Funktion Bildschirm immer aktiv in den Einstellungen des Bedienteils aktiviert ist.

   Das Fenster zum Umschalten des Bedienteils in den Modus zum Zurücksetzen wird auf allen KeyPad TouchScreen des Systems angezeigt. Wenn ein Administrator oder ein PRO mit der Berechtigung, das System zu konfigurieren, beginnt, einen Tag/Pass auf einem Bedienteil zurückzusetzen, kehren die anderen Bedienteile in den Ausgangszustand zurück.

9. Halten Sie Pass oder Tag mit der breiten Seite für einige Sekunden an das Lesegerät des Bedienteils. Das Lesegerät ist durch Wellensymbole auf dem Gehäuse gekennzeichnet. Wenn das Zurücksetzen erfolgreich war, erhalten Sie eine Benachrichtigung in der Ajax Anwendung und auf dem Display des Bedienteils. Wenn das Zurücksetzen fehlschlägt, versuchen Sie es erneut.

10. Wenn Sie einen weiteren Tag oder Pass zurücksetzen müssen, klicken Sie in der App auf Weiteres Gerät zurücksetzen. Wiederholen Sie Schritt 9.

Bluetooth-Einstellung

KeyPad TouchScreen ermöglicht die Steuerung der Sicherheitsmodi, indem ein Smartphone in die Nähe des Sensors gehalten wird. Die Sicherheitssteuerung erfolgt über einen Bluetooth-Kommunikationskanal. Diese Methode ist praktisch, sicher und schnell, da es nicht notwendig ist, einen Code einzugeben, ein Smartphone zum Bedienteil hinzuzufügen oder Tag oder Pass zu verwenden, die verloren gehen könnten.

So aktivieren Sie die Bluetooth-Authentifizierung in der App

1. Verbinden Sie KeyPad TouchScreen mit der Hub-Zentrale.

2. Aktivieren Sie den Bluetooth-Sensor des Bedienteils:Geräte → KeyPad Touchscreen → Einstellungen → Bluetooth aktivieren.

3. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

So konfigurieren Sie die Bluetooth-Authentifizierung

1. Öffnen Sie die Ajax Security System App und wählen Sie die Hub-Zentrale aus, zu dem KeyPad TouchScreen mit aktivierter Bluetooth-Authentifizierung hinzugefügt wurde. Standardmäßig ist die Bluetooth-Authentifizierung für alle Benutzer dieses Systems verfügbar.

   So sperren Sie die Bluetooth-Authentifizierung für bestimmte Benutzer:

   1. Wählen Sie auf der Registerkarte Geräte die Hub-Zentrale aus und gehen Sie zu den Einstellungen .

   2. Öffnen Sie das Menü Benutzer und wählen Sie den gewünschten Benutzer aus der Liste aus.

   3. Deaktivieren Sie im Menü Berechtigungen die Funktion Sicherheitsmanagement über Bluetooth.

2. Erlauben Sie der Ajax Security System Anwendung, Bluetooth zu verwenden, wenn dies nicht bereits zuvor erlaubt wurde. In diesem Fall erscheint die Warnung unter Zuständen des KeyPad TouchScreen. Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit Erläuterungen zum weiteren Vorgehen. Aktivieren Sie das Scharf-/Unscharfschalten mit Smartphone im unteren Bereich des geöffneten Fensters.



   Erlauben Sie der App, Geräte in der Nähe zu finden und sich mit ihnen zu verbinden. Das Popup-Fenster für Android- und iOS-Smartphones kann unterschiedlich aussehen.



   Das Scharf-/Unscharfschalten mit Smartphone kann auch in den Einstellungen der App aktiviert werden:

   • Klicken Sie auf das Symbol in der oberen linken Ecke des Bildschirms, wählen Sie das Menü App Einstellungen.

   • Öffnen Sie das Menü Systemeinstellungen und aktivieren Sie das Scharf-/Unscharfschalten mit Smartphone.



3. Es wird empfohlen, Geofence einzurichten, um einen stabilen Betrieb der Bluetooth-Authentifizierung zu gewährleisten. Die Warnung wird unter Zuständen des KeyPad TouchScreen angezeigt, wenn Geofence deaktiviert ist und die App nicht berechtigt ist, den Standort des Smartphones zu verwenden. Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit Erläuterungen zum weiteren Vorgehen.



   Die Bluetooth-Authentifizierung kann instabil sein, wenn die Funktion Geofence deaktiviert ist. Starten und minimieren Sie die Anwendung, wenn sie vom System in den Standby-Modus versetzt wird.

   Sie können das System schneller über Bluetooth steuern, wenn die Funktion Geofence aktiviert und konfiguriert ist. Sie müssen lediglich das Smartphone entsperren und an den Sensor des Bedienteils halten.

   Geofence einrichten

4. Aktivieren Sie die Funktion Hintergrundbetrieb für Steuerung der Sicherheitsmodi über Bluetooth. Gehen Sie dazu auf Geräte → Hub-Zentrale → Einstellungen → Geofence.

5. Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist. Wenn Bluetooth deaktiviert ist, erscheint die Warnung unter Zuständen des Bedienteils. Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit Erläuterungen zum weiteren Vorgehen.

6. Aktivieren Sie die Funktion Keepalive-Service in den App-Einstellungen für Android-Smartphones. Klicken Sie dazu in der linken oberen Bildschirmecke auf → App Einstellungen → Systemeinstellungen.

Vorabautorisierung

Wenn diese Funktion aktiviert ist, ist der Zugriff auf die Hub-Zentrale und den aktuellen Systemstatus gesperrt. Um die Sperre aufzuheben, muss sich der Benutzer authentifizieren, indem er einen entsprechenden Code eingibt oder einen persönlichen Transponder an das Bedienteil hält.

Die Authentifizierung kann auf zwei Arten erfolgen:

1. Auf der Registerkarte Bedienung . Nach der Anmeldung sieht der Benutzer die freigegebenen Gruppen des Systems (wenn der Gruppenmodus aktiviert ist). Sie werden in den Einstellungen des Bedienteils definiert: Scharf-/Unscharfschalten → Gemeinsame Gruppen. Standardmäßig sind alle Systemgruppen freigegeben.



2. Auf der Registerkarte Anmelden . Nach der Anmeldung sieht der Benutzer die verfügbaren Gruppen, die in der Liste der gemeinsamen Gruppen nicht angezeigt wurden.



   Das Display des Bedienteils kehrt 10 Sekunden nach der letzten Interaktion mit dem Bedienteil zum Startbildschirm zurück. Um das System mit KeyPad TouchScreen zu steuern, geben Sie den Code ein oder halten Sie den persönlichen Transponder erneut.

Steuerung der Sicherheit

Mit Codes, Tag/Pass oder einem Smartphone können der Nachtmodus und die Sicherheitsfunktionen für das gesamte Objekt oder einzelne Gruppen gesteuert werden. Der Benutzer oder PRO mit den Rechten zur Systemkonfiguration kann Zugangscodes einrichten. Dieser Abschnitt enthält Informationen über das Hinzufügen von Tag oder Pass zum System. Für die Steuerung mit einem Smartphone passen Sie die entsprechenden Bluetooth-Parameter in den Einstellungen des Bedienteils an. Schalten Sie auf dem Smartphone Bluetooth und die Standortbestimmung ein und entsperren Sie den Bildschirm.

Wenn der Gruppenmodus deaktiviert ist, zeigt ein entsprechendes Symbol auf dem Display des Bedienteils den aktuellen Sicherheitsmodus an:

• — Scharf.

• — Unscharf.

• — Nachtmodus.

Wenn der Gruppenmodus aktiviert ist, wird der Sicherheitsmodus für jede Gruppe separat angezeigt. Die Gruppe ist scharf geschaltet, wenn ihre Schaltfläche weiß umrandet und mit dem Symbol gekennzeichnet ist. Die Gruppe ist unscharf, wenn ihr Schaltflächenumriss grau ist und sie mit dem Symbol gekennzeichnet ist.

Die Tasten der Gruppen im Nachtmodus sind auf dem Display des Bedienteils weiß umrandet.

Die Schrittfolge zum Ändern des Sicherheitsmodus mit dem Bedienteil hängt davon ab, ob in den Einstellungen des KeyPad TouchScreen die Vorabautorisierung der Benutzer aktiviert ist.

Wenn die Vorabautorisierung aktiviert ist

Wenn die Vorabautorisierung deaktiviert ist

Beispiel für Codeeingabe

Einfache Änderung der Scharfschaltmodi

Einfache Änderung der Scharfschaltmodi ermöglicht es Ihnen, den Sicherheitsmodus mit Hilfe von Tag/Pass oder Smartphone in den entgegengesetzten Modus zu wechseln, ohne dass eine Bestätigung mit den Tasten Scharf oder Unscharf erforderlich ist. Um diese Funktion zu aktivieren, gehen Sie zu den Einstellungen des Bedienteils.

Der Sicherheitsmodus wird wie folgt umgeschaltet

1. Aktivieren Sie das Bedienteil, indem Sie sich ihm nähern oder Ihre Hand vor den Sensor halten. Falls erforderlich, führen Sie die Vorabautorisierung durch.

2. Halten Sie Tag/Pass oder das Smartphone vor das Lesegerät.

Zweistufige Scharfschaltung

KeyPad TouchScreen kann für die zweistufige Scharfschaltung verwendet werden, jedoch nicht als Gerät der zweiten Stufe. Die zweistufige Scharfschaltung mit Tag, Pass oder Smartphone ist ähnlich wie die Verwendung eines persönlichen oder allgemeinen Codes auf dem Bedienteil.

Mehr erfahren

Die Systembenutzer können auf dem Display des Bedienteils sehen, ob die Scharfschaltung begonnen hat oder unvollständig ist. Wenn der Gruppenmodus aktiviert ist, hängt die Farbe der Gruppentasten vom aktuellen Status ab:

• Grau – unscharf, Scharfschaltung nicht begonnen.

• Grün – Scharfschaltung begonnen.

• Gelb – Scharfschaltung unvollständig.

• Weiß – scharf.

Szenarien mit dem Bedienteil steuern

Mit dem KeyPad TouchScreen kann der Benutzer bis zu sechs Szenarien von zwei Typen erstellen. Der Szenariotyp Voreingestellte Aktion ermöglicht die Steuerung von einem oder mehreren Automatisierungsgeräten und Ajax WaterStop Jeweller. Der Szenariotyp Zustandswechsel ermöglicht dem Benutzer, den Zustand eines einzelnen Automatisierungsgeräts oder eines Ajax WaterStop Jeweller über die Registerkarte Szenarien des Bedienteils zu ändern.

Ab der Version OS Malevich 2.38 zeichnet das System auf, welcher autorisierte Benutzer ein Automatisierungsszenario über das Bedienteil gestartet hat. Diese Informationen werden im Ereignis-Feed der Hub-Zentrale angezeigt.

Die erstellten Szenarien werden in der App angezeigt: KeyPad TouchScreen → Einstellungen → Automatisierungsszenarien → Bedienteil-Szenarien. Sie können diese jederzeit deaktivieren, bearbeiten oder löschen.

So löschen Sie ein Szenario:

1. Gehen Sie zu Einstellungen des KeyPad TouchScreen.

2. Öffnen Sie das Menü Automatisierungsszenarien → Bedienteil-Szenarien.

3. Wählen Sie das Szenario aus, das Sie löschen möchten.

4. Klicken Sie auf Weiter.

5. Klicken Sie auf Szenario löschen.

Wenn die Option Vorabautorisierung aktiviert ist, können Automatisierungsszenarien angezeigt und gesteuert werden, nachdem der Benutzer autorisiert wurde. Dazu die Registerkarte Szenarien öffnen, den Code eingeben oder einen persönlichen Transponder an das Bedienteil halten.

Um ein Szenario auszuführen, klicken Sie auf die entsprechende Schaltfläche auf der Registerkarte Szenarien .

Signalisierung

KeyPad TouchScreen informiert den Benutzer über Alarme, Ein- und Ausgangsverzögerungen, den aktuellen Sicherheitsmodus, Störungen und andere Systemzustände über:

• Bildschirm;

• Logo mit LED-Anzeige;

• eingebauten Summer.

Die Anzeige erscheint nur auf dem Display des KeyPad TouchScreen, wenn es aktiviert ist. Symbole, die bestimmte Zustände des Systems oder des Bedienteils signalisieren, werden im oberen Teil der Registerkarte Bedienung angezeigt. Dies kann z. B. die Anzeige eines Feueralarms, die Anzeige der Wiederherstellung des Systems nach einem Alarm oder die Anzeige der Türglocke-Funktion sein. Die Informationen über den Sicherheitsmodus werden auch aktualisiert, wenn er durch ein anderes Gerät – Handsender, ein anderes Bedienteil oder in der App – geändert wird.

Akustische Störungsmeldung

Wenn ein Gerät offline ist oder die Batterie leer ist, kann KeyPad TouchScreen die Systembenutzer durch ein akustisches Signal informieren. Zusätzlich blinkt die LED-Anzeige des Bedienteils. Störungsmeldungen werden im Ereignisprotokoll angezeigt, als SMS oder als Push-Benachrichtigung versendet.

Um die akustische Störungsmeldung zu aktivieren, verwenden Sie die Apps Ajax PRO und PRO Desktop:

1. Klicken Sie auf Geräte , wählen Sie die Hub-Zentrale aus und öffnen Sie deren Einstellungen :Klicken Sie auf Service → Töne und Warnungen.

2. Aktivieren Sie die Funktionen Wenn ein beliebiges Gerät entladen ist und Wenn ein beliebiges Gerät offline ist.

3. Klicken Sie auf Zurück, um die Einstellungen zu speichern.

Akustische Störungsmeldungen erfolgen nach der Anzeige auf dem Bedienteil. Wenn mehrere Störungen im System auftreten, meldet das Bedienteil zuerst den Verlust der Verbindung zwischen dem Gerät und der Hub-Zentrale.

Funktionsprüfung

Das Ajax System bietet mehrere Arten von Tests an, um den richtigen Installationsort für die Geräte zu bestimmen. Die Tests werden nicht sofort gestartet. Die Wartezeit überschreitet jedoch nicht die Dauer des Ping-Intervalls zwischen der Hub-Zentrale und dem Gerät. Das Ping-Intervall kann in den Einstellungen der Hub-Zentrale überprüft und konfiguriert werden (Hub-Zentrale → Einstellungen → Jeweller oder Jeweller/Fibra).

So führen Sie einen Test in der Ajax App durch:

1. Wählen Sie die gewünschte Hub-Zentrale aus.

2. Gehen Sie zur Registerkarte Geräte .

3. Wählen Sie KeyPad TouchScreen aus der Liste aus.

4. Gehen Sie zu den Einstellungen .

5. Wählen Sie einen Test aus:

   1. Jeweller Signalstärkentest

   2. Wings Signalstärkentest

   3. Signaldämpfungs-Prüfung

6. Führen Sie den Test durch.

Standort des Gerätes

Bei der Wahl des Installationsortes sind die Parameter zu berücksichtigen, die den Betrieb des Gerätes beeinflussen:

• Signalstärke von Jeweller und Wings.

• Entfernung zwischen dem Bedienteil und der Hub-Zentrale oder dem Funk-Repeater.

• Mögliche Störquellen für das Funksignal: Wände, Zwischendecken und große Gegenstände im Raum.

Berücksichtigen Sie bei der Planung eines Sicherheitssystems für Ihr Objekt die Empfehlungen zur Platzierung. Das Sicherheitssystem sollte von Fachleuten geplant und installiert werden. Eine Liste empfohlener Partner finden Sie hier.

KeyPad TouchScreen wird am besten im Innenbereich in der Nähe des Eingangs installiert. So kann das System vor Ablauf der Eingangsverzögerung unscharf geschaltet und beim Verlassen des Gebäudes schnell wieder scharf geschaltet werden.

Die empfohlene Montagehöhe beträgt 1,3–1,5 m über dem Boden. Installieren Sie das Bedienteil auf einer ebenen, senkrechten Fläche. Dadurch wird sichergestellt, dass KeyPad TouchScreen sicher auf der Oberfläche befestigt ist und Fehlauslösungen des Sabotagekontakts vermieden werden.

Signalstärke

Die Signalstärke von Jeweller und Wings wird durch die Anzahl der nicht zugestellten oder beschädigten Datenpakete über einen bestimmten Zeitraum bestimmt. Die Signalstärke wird unter Geräte wie folgt angezeigt:

• Drei Balken – ausgezeichnete Signalstärke.

• Zwei Balken – gute Signalstärke.

• Ein Balken – geringe Signalstärke, ein stabiler Betrieb ist nicht gewährleistet.

• Durchgestrichenes Symbol – kein Signal.

Installieren Sie das Bedienteil nicht an folgenden Orten

1. Im Außenbereich. Dies kann zum Ausfall des Bedienteils führen.

2. An Orten, an denen das Bedienteil durch Kleidung (z. B. neben einem Kleiderständer), Strom- oder Ethernetkabel verdeckt werden kann. Dies kann zu einer fehlerhaften Aktivierung des Bedienteils führen.

3. In der Nähe von Metallgegenständen oder Spiegeln, die das Signal dämpfen und abschirmen.

4. In Bereichen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dies könnte das Bedienteil beschädigen.

5. Weniger als 1 Meter von der Hub-Zentrale oder dem Funk-Repeater entfernt. Dadurch kann die Verbindung zum Bedienteil verloren gehen.

6. An einem Ort mit schwacher Signalstärke. Dadurch kann die Verbindung zur Hub-Zentrale verloren gehen.

7. In der Nähe von Glasbruchmeldern. Der Ton des eingebauten Summers kann einen Alarm auslösen.

8. An Orten, an denen das akustische Signal gedämpft wird (in Möbeln, hinter dicken Vorhängen usw.).

Installation

So montieren Sie ein Bedienteil:

1. Entfernen Sie die SmartBracket Montageplatte vom Bedienteil. Lösen Sie zuerst die Befestigungsschraube und schieben Sie die Platte nach unten.

2. Befestigen Sie die SmartBracket Platte mit doppelseitigem Klebeband an der gewünschten Stelle.

   Doppelseitiges Klebeband darf nur für eine vorübergehende Befestigung verwendet werden. Das mit Klebeband befestigte Gerät kann sich jederzeit von der Oberfläche lösen. Solange das Gerät mit Klebeband befestigt ist, wird der Sabotagekontakt nicht ausgelöst, wenn das Gerät von der Oberfläche entfernt wird.

   SmartBracket ist auf der Innenseite mit Markierungen versehen. Dies erleichtert die Montage. Der Schnittpunkt der beiden Linien markiert die Mitte des Geräts (nicht der Befestigungsplatte). Orientieren Sie sich bei der Montage daran.



3. Setzen Sie das Bedienteil auf SmartBracket. Die LED-Anzeige des Geräts blinkt. Es ist ein Signal, das anzeigt, dass das Gehäuse des Bedienteils geschlossen ist.

   Wenn die LED-Anzeige beim Aufsetzen auf den SmartBracket nicht aufleuchtet, überprüfen Sie den Status des Sabotagekontakts in der Ajax App, die Unversehrtheit der Befestigung und den festen Sitz des Bedienteils auf der Platte.

4. Führen Sie die Signalstärkentests für Jeweller und Wings durch. Die empfohlene Signalstärke beträgt zwei bis drei Balken. Bei geringerer Signalstärke (nur ein Balken) kann ein stabiler Betrieb des Gerätes nicht gewährleistet werden. Versuchen Sie in diesem Fall, das Gerät an einer anderen Stelle zu platzieren. Schon eine Verschiebung um 20 cm kann die Signalstärke verbessern. Ist das Signal nach einer Änderung des Montageortes immer noch schlecht oder instabil, verwenden Sie den Funk-Repeater ReX 2.

5. Führen Sie die Signaldämpfungs-Prüfung durch. Während des Tests kann die Signalstärke verringert und erhöht werden, um unterschiedliche Bedingungen am Installationsort zu simulieren. Wenn der Installationsort richtig gewählt ist, hat das Bedienteil eine stabile Signalstärke von 2–3 Balken.

6. Wenn die Tests erfolgreich waren, entfernen Sie das Bedienteil von SmartBracket.

7. Befestigen Sie die SmartBracket Montageplatte mit den mitgelieferten Schrauben. Verwenden Sie alle Befestigungspunkte.

   Bei Verwendung anderer Befestigungsmittel ist darauf zu achten, dass diese die Platte nicht beschädigen oder verformen.

8. Setzen Sie das Bedienteil auf die SmartBracket Montageplatte.

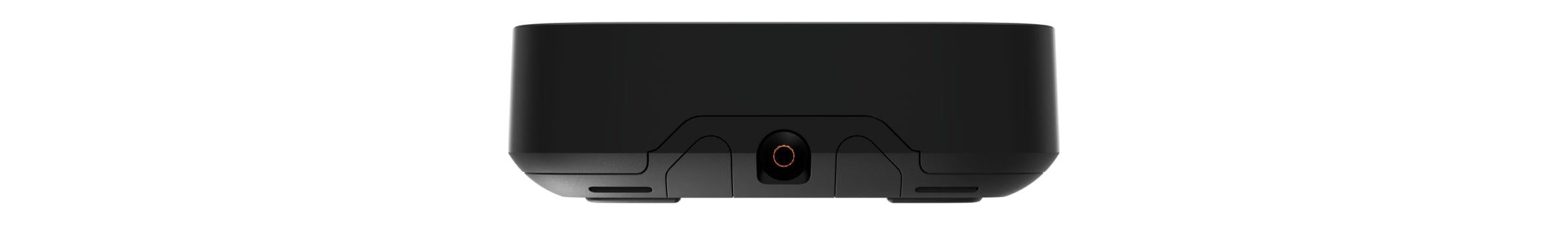

9. Ziehen Sie die Befestigungsschraube an der Unterseite des Bedienteilgehäuses fest. Die Schraube sorgt für eine sicherere Befestigung und schützt das Bedienteil vor einer schnellen Demontage.



Anschluss an ein Netzteil eines anderen Herstellers

Beim Anschluss und Betrieb des KeyPad TouchScreen an eine externe Stromversorgung sind die allgemeinen Sicherheitsvorschriften für den Umgang mit elektrischen Geräten sowie die Vorschriften und Bestimmungen zur elektrischen Sicherheit zu beachten.

KeyPad TouchScreen ist mit Klemmen für den Anschluss eines 10,5–14 V⎓ Netzteils ausgestattet. Die empfohlenen elektrischen Parameter für das Netzteil sind: 12 V⎓ mit einer Stromstärke von mindestens 0,5 A.

Beim Anschluss an eine externe Stromversorgung dienen die eingebauten Batterien als Notstromquelle. Sie dürfen beim Anschluss der Stromversorgung nicht entfernt werden.

Um ein Netzteil eines Drittanbieters anzuschließen:

1. Entfernen Sie die SmartBracket Montageplatte. Brechen Sie den perforierten Teil des Gehäuses vorsichtig heraus, um die Löcher für die Durchführung des Kabels vorzubereiten:

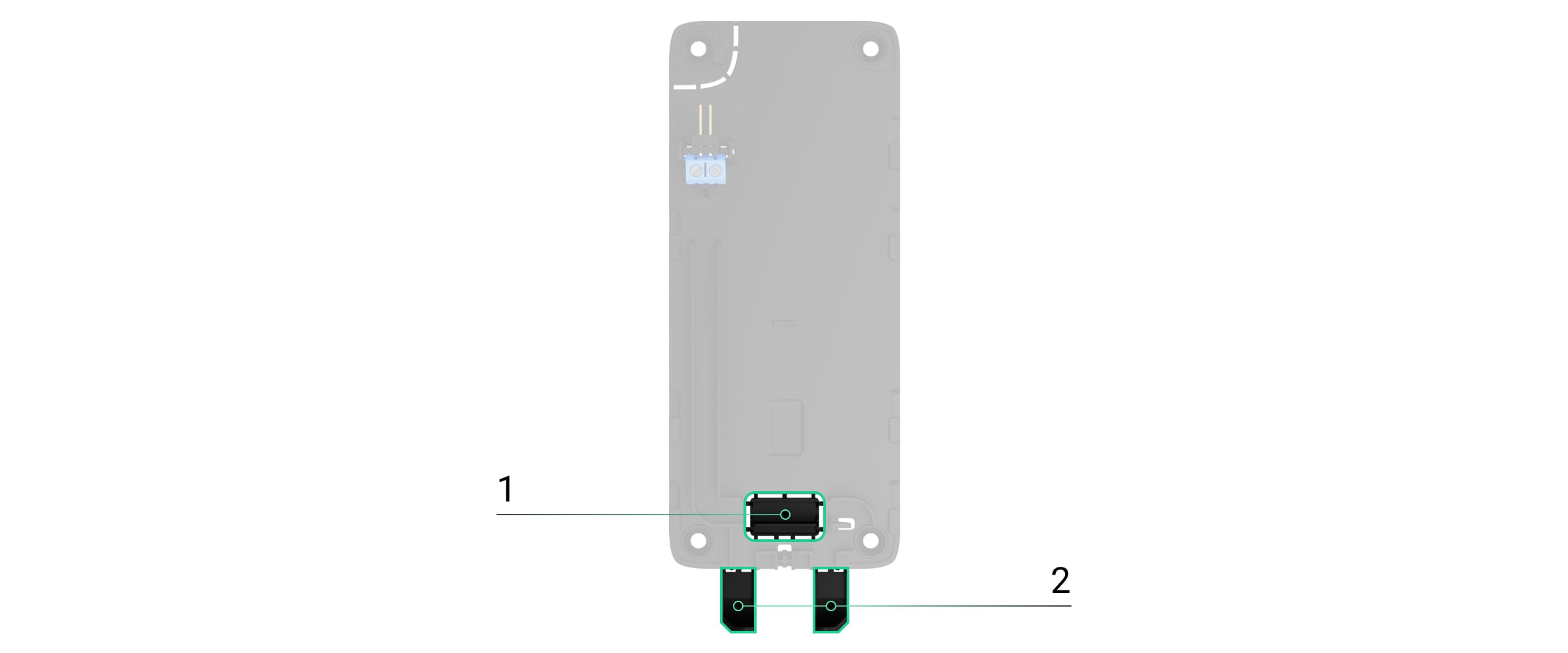

   1 – um das Kabel durch die Wand zu führen.
   2 – um das Kabel von unten herauszuführen. Es genügt, einen der perforierten Teile herauszubrechen.

2. Trennen Sie das Kabel der externen Stromversorgung von der Spannung.

3. Verbinden Sie das Kabel mit den Klemmen unter Beachtung der Polarität (auf dem Kunststoff angegeben).



4. Verlegen Sie das Kabel im Kabelkanal. Ein Beispiel für den Ausgang des Kabels von der Unterseite des Bedienteils:



5. Schalten Sie das Bedienteil ein und setzen Sie es auf die Montageplatte.

6. Überprüfen Sie den Status der Batterien und der externen Stromversorgung sowie die allgemeine Funktion des Geräts in der Ajax Anwendung.

Firmware-Update

Das Firmware-Update für KeyPad TouchScreen kann installiert werden, sobald eine neue Version verfügbar ist. Dies kann der Geräteliste in Ajax PRO entnommen werden: Tool for Engineers und PRO Desktop Apps. Wenn ein Update verfügbar ist, erscheint das Symbol auf dem entsprechenden Bedienteil. Ein Administrator oder PRO mit Zugriff auf die Systemeinstellungen kann ein Update in den Zuständen oder Einstellungen des KeyPad TouchScreen durchführen. Die Aktualisierung dauert bis zu 1 Stunde bzw. 2 Stunden (wenn das Bedienteil über ReX 2 betrieben wird).

Aktualisieren der Firmware für KeyPad TouchScreen

Wartung

Überprüfen Sie regelmäßig, ob KeyPad TouchScreen einwandfrei funktioniert. Das optimale Prüfintervall beträgt drei Monate. Reinigen Sie das Gehäuse des Geräts von Staub, Spinnweben und anderen Verunreinigungen, sobald diese auftreten. Verwenden Sie ein weiches, trockenes Tuch, das für die Reinigung von Geräten geeignet ist.

Verwenden Sie zum Reinigen des Geräts keine Substanzen, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten. Wischen Sie den Touchscreen vorsichtig ab.

Das Gerät läuft mit den vorinstallierten Batterien bis zu 1,5 Jahre – berechnet auf der Basis der Standardkonfiguration und bis zu 4 täglichen Interaktionen mit dem Bedienteil.

Das System zeigt rechtzeitig an, wann die Batterien gewechselt werden müssen. Bei Änderung des Sicherheitsmodus leuchtet die LED langsam auf und erlischt wieder.

Technischspezifische Angaben

Alle technischen Daten des KeyPad TouchScreen

Einhaltung von Normen

Einrichtung gemäß den EN-Anforderungen

Garantie

Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum.

Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.

Garantieverpflichtungen

Benutzervereinbarung

Technischen Support kontaktieren:

• e-mail

• Telegram
