Manuale utente FireProtect 2 (Heat/Smoke/CO) Jeweller

FireProtect 2 (Heat/Smoke/CO) Jeweller è un rilevatore antincendio wireless con sirena integrata. È progettato per l’installazione all’interno. Rileva fumo, aumento della temperatura e livello pericoloso di CO (monossido di carbonio). Il rilevatore può funzionare anche senza hub.

Sono disponibili due versioni: una con batterie sigillate (con SB nel nome) che durano 10 anni, e una con batterie sostituibili (con RB nel nome) che durano fino a 7 anni.

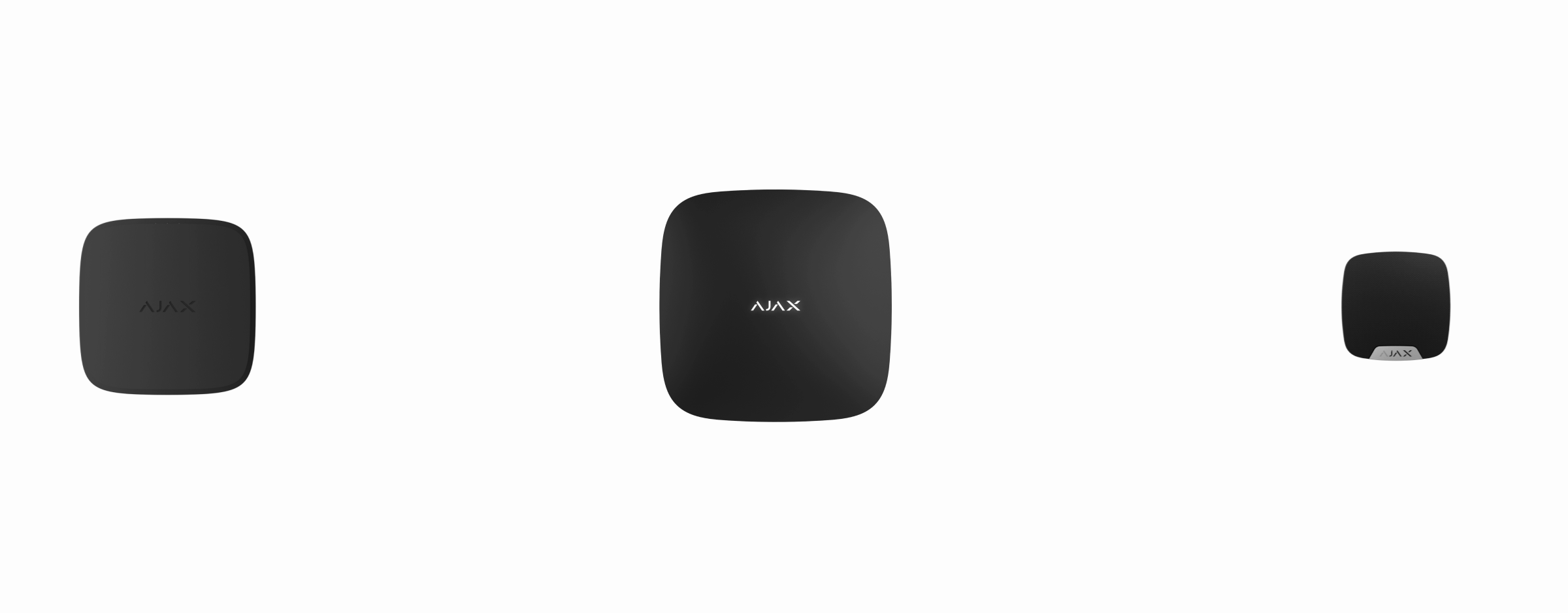

Il rilevatore funziona come parte del sistema Ajax, comunicando con l’hub tramite il protocollo radio sicuro Jeweller. Il raggio di comunicazione con l’hub si estende fino a 1700 metri in campo aperto.

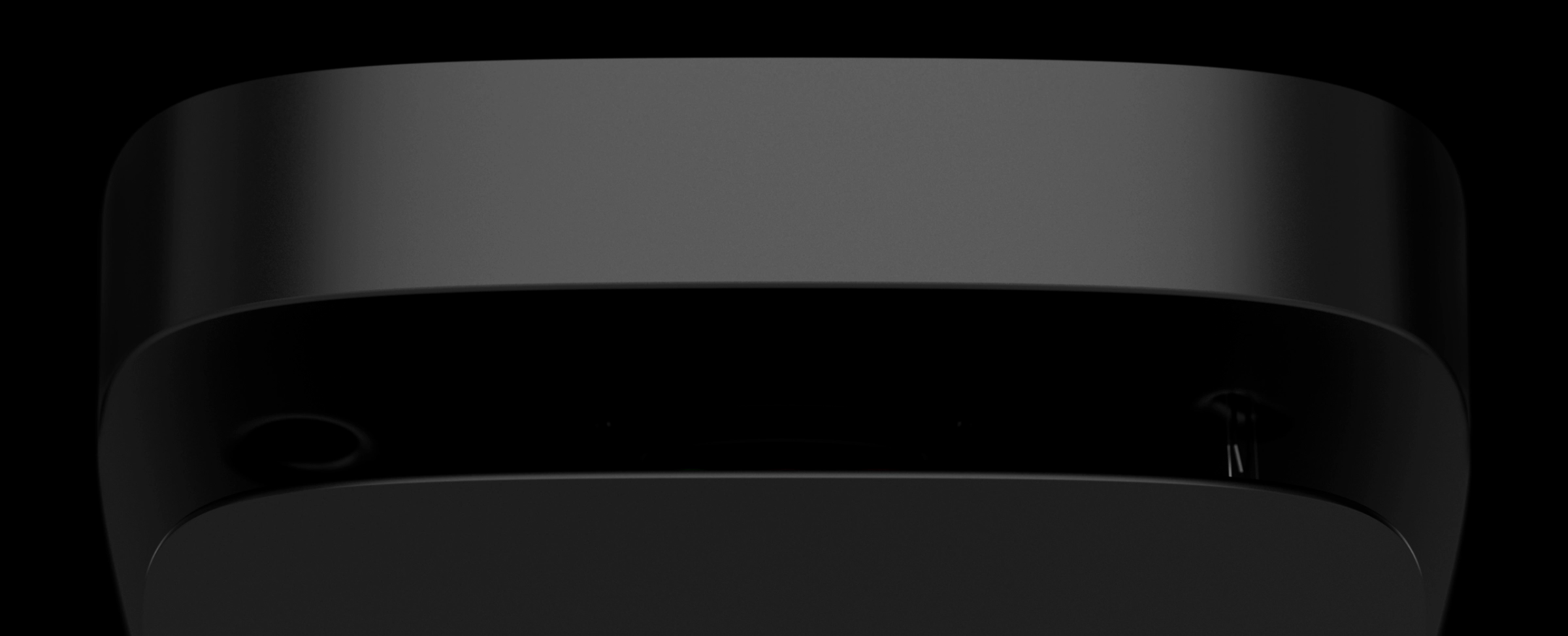

Elementi funzionali

1. Pannello frontale del rilevatore con pulsante Test/Muto. Per attivare il pulsante, premere il centro del pannello.

2. Pannello di montaggio SmartBracket. Per rimuovere il pannello, ruotarlo in senso antiorario.

3. Codice QR e ID del dispositivo (numero di serie). Viene usato per abbinare il dispositivo al sistema Ajax.

4. Tamper anti-manomissione. Si attiva quando si tenta di staccare il rilevatore dalla superficie o di rimuoverlo dal pannello di montaggio.

5. Informazioni sulla certificazione del rilevatore.

6. Pulsante di accensione.

7. Primo termistore. Rileva temperature pericolose.

8. Indicatore LED verde.

9. Indicatore LED giallo.

10. Indicatore LED rosso.

11. Sirena.

12. Secondo termistore. Rileva temperature pericolose.

13. Informazioni sulla vita utile del rilevatore.

14. Coperchio della camera di fumo.

Principio di funzionamento

FireProtect 2 (Heat/Smoke/CO) è un rilevatore antincendio wireless progettato per l’installazione all’interno. È disponibile in due versioni:

• La versione con batterie sostituibili (il rilevatore con SB nel nome) garantisce 10 anni di funzionamento autonomo. Una volta scaricate, le batterie possono essere sostituite con quelle nuove.

• La versione con batterie sostituibili (il rilevatore con RB nel nome) garantisce 7 anni di funzionamento autonomo. Una volta scaricate, le batterie possono essere sostituite con quelle nuove.

Come sostituire le batterie di FireProtect 2 RB (Heat/Smoke/CO) Jeweller

Il rilevatore è dotato di una sirena (cicalino piezoelettrico) che segnala allarmi ed eventi con notifiche sonore con un volume fino a 85 dB (a una distanza di 3 m dal rilevatore). Il rilevatore è sempre attivo e reagisce a un incendio 24/7, indipendentemente dalla modalità di sicurezza del sistema.

Un allarme per aumento della concentrazione di fumo/temperatura può essere facilmente distinto da un allarme per alto livello di CO, perché allarmi diversi hanno diverse indicazioni sonore e LED. Maggiori informazioni sui tipi di indicazione degli allarmi e degli eventi del rilevatore nella sezione Indicazioni di questo manuale.

FireProtect 2 è protetto da due tamper. Il primo tamper identifica la rimozione del rilevatore dal pannello di montaggio SmartBracket: il rilevatore reagisce con un’indicazione LED e invia notifiche agli utenti nelle app Ajax e alla centrale ricezione allarmi dell’istituto di vigilanza. Il secondo tamper segnala la rimozione del coperchio della camera di fumo, che si trova sotto il pannello frontale del rilevatore.

I dispositivi di automazione Ajax rispondono agli allarmi di FireProtect 2 ed eseguono azioni definite dall’utente con gli scenari di automazione. Ad esempio, il relè WallSwitch può disattivare il sistema di ventilazione e attivare l’illuminazione di emergenza quando si verifica un allarme.

Sensore di fumo

FireProtect 2 rileva il fumo con un sensore ottico con doppio spettro. All’interno della camera di fumo, il sensore ha LED blu e infrarossi che emettono luce con diverse lunghezze d’onda. Questa tecnologia consente al rilevatore di determinare le dimensioni delle particelle volatili all’interno della camera e di reagire al fumo.

La camera di fumo in FireProtect 2 è protetta da polvere, sporcizia e insetti. Se la polvere entra dentro la camera e si deposita, questo non minaccia o compromette il rilevamento degli incendi. Il sistema ottico è progettato per evitare che particelle non volatili passino contemporaneamente nel campo di rilevamento del LED blu e di quello a infrarossi. Questo per evitare che si generino falsi allarmi.

Anche l’algoritmo software HazeFlow 2 previene i falsi allarmi. Quando viene rilevato un allarme, l’algoritmo elabora i dati ricevuti dal rilevatore e conferma l’allarme.

Sensore di calore

All’interno di FireProtect 2 sono integrati due termistori di classe A1R che rilevano un rapido aumento della temperatura e il superamento della soglia. Questi termistori segnalano gli allarmi quando viene rilevato un rapido aumento della temperatura o una temperatura statica compresa nell’intervallo tra +54 °C e +65 °C.

FireProtect 2 segnala il superamento della soglia di temperatura non appena il suo valore supera i +64 °C. Il rilevatore avverte di un rapido aumento della temperatura se l’indicatore aumenta di 10°C in un minuto. Se l’indicatore di temperatura aumenta rapidamente di 20°C o più, il rilevatore avvisa immediatamente.

Sensore di CO (monossido di carbonio)

FireProtect 2 è dotato di un sensore chimico che rileva livelli pericolosi di monossido di carbonio. Il principio di funzionamento del sensore si basa su una reazione chimica. C’è una soluzione elettrolita all’interno del sensore. Quando si raggiunge un livello specifico di monossido di carbonio, si innesca una reazione chimica. Il rilevatore legge questo evento e lo trasforma in un allarme.

Il rilevatore invia un allarme se il livello di CO raggiunge:

• 50 ppm (0.005%) e oltre in meno di 90 minuti.

• 100 ppm (0.01%) e oltre in meno di 40 minuti.

• 300 ppm (0.03%) e oltre in meno di 3 minuti.

Una concentrazione di CO di 400 ppm (0,04%) in tre ore può essere pericolosa per la vita. Il rilevatore smette di avvertire del livello pericoloso di monossido di carbonio non appena la concentrazione scende sotto i 40 ppm (0,004%).

Pulsante Test/Muto

Per attivare il pulsante Test/Muto, premere leggermente con la mano al centro del pannello frontale. Utilizzare un oggetto adatto (manico di scopa) se non è possibile raggiungere il rilevatore con la mano. Test/Muto è un pulsante meccanico posto sotto il pannello frontale del rilevatore.

Il pulsante svolge diverse funzioni:

• In modalità normale, avvia l’autotest del rilevatore.

• Quando funziona in una rete di rilevatori antincendio che propagano un allarme antincendio interconnesso senza un hub, avvia un test dell’area di copertura della rete.

• In caso di allarme, silenzia l’allarme o gli Allarmi antincendio interconnessi di tutti i rilevatori antincendio nel sistema in 10 minuti.

• In caso di guasto, batteria scarica o fine vita utile, si silenzia il suono e l’indicazione LED per 12 ore.

Allarmi antincendio interconnessi*

Tutti i rilevatori FireProtect 2 RB/SB possono notificare in modo sincrono dell’allarme antincendio. Esistono due modi: principale e di riserva (entrambi funzionano in parallelo).

In caso di pericolo, il rilevatore iniziatore invia un allarme antincendio all’hub. L’hub avvia l’interconnessione principale: tutti i rilevatori antincendio attiveranno le sirene integrate in 20 secondi. Nel frattempo, il rilevatore iniziatore attiva l’interconnessione di riserva, inviando direttamente l’allarme ad altri rilevatori antincendio. Anche se la connessione con l’hub viene persa, l’attivazione dell’allarme antincendio interconnesso richiede un minuto.

I rilevatori FireProtect 2 hanno suoni e indicazioni LED diversi in base al tipo di allarme, così da rendere più facile per gli utenti capire la causa della minaccia. In caso di Allarmi interconnessi, tutti i rilevatori FireProtect 2 indicano esattamente quale tipo di allarme è stato rilevato dal dispositivo che ha identificato la minaccia.

Come impostare la funzione Allarmi antincendio interconnessi

Come silenziare gli Allarmi antincendio interconnessi

* La funzione di Allarmi antincendio interconnessi non è certificata secondo le norme EN 14604 e EN 50291.

Invio di eventi alla centrale ricezione allarmi

Il sistema Ajax può trasmettere allarmi all’app di monitoraggio PRO Desktop e alla centrale ricezione allarmi (CRA) utilizzando SurGard (Contact ID), SIA DC- 09 (ADM-CID), ADEMCO 685 e altri protocolli proprietari. L’elenco completo dei protocolli supportati è disponibile qui.

A quali CRA si collega Ajax

L’indirizzabilità di ogni dispositivo Ajax consente di inviare non solo gli eventi a PRO Desktop o alla CRA ma di segnalare anche il tipo di dispositivo, il nome, l’area e la stanza virtuale a cui è assegnato. L’elenco dei parametri trasmessi può variare a seconda del tipo di CRA e del protocollo di comunicazione selezionato.

Aggiungere il rilevatore al sistema

Prima di aggiungere un dispositivo

1. Installare l’app Ajax.

2. Accedere a un account o creare uno nuovo.

3. Selezionare uno spazio o creare uno nuovo.

   Cos’è uno spazio

   Come creare uno spazio

   La funzionalità di spazio è disponibile per le app di tali versioni o successive:

   • Ajax Security System 3.0 per iOS.

   • Ajax Security System 3.0 per Android.

   • Ajax PRO: Tool for Engineers 2.0 per iOS.

   • Ajax PRO: Tool for Engineers 2.0 per Android.

   • Ajax PRO Desktop 4.0 per macOS.

   • Ajax PRO Desktop 4.0 per Windows.

4. Aggiungere almeno una stanza virtuale.

5. Aggiungere allo spazio un hub compatibile. Assicurarsi che l’hub sia acceso e che abbia accesso a Internet tramite Ethernet, Wi-Fi e/o rete mobile.

6. Assicurarsi che lo spazio sia disinserito e che l’hub non stia avviando un aggiornamento controllando gli stati nell’app Ajax.

Tipi di account e relativi diritti

Per connettersi all’hub, il rilevatore deve essere posizionato nell’area di copertura della rete wireless dell’hub. Per funzionare tramite un ripetitore del segnale radio, prima bisogna collegare il rilevatore all’hub e poi al ripetitore del segnale. Lo si può fare nelle impostazioni del ripetitore del segnale nelle app Ajax.

Come connettere FireProtect 2 a un hub

1. Aprire l’applicazione Ajax.

2. Selezionare l’hub se ce ne sono diversi o se si sta usando l’app Ajax PRO.

3. Andare alla sezione Dispositivi . Fare clic su Aggiungi dispositivo.

4. Specificare il nome del dispositivo.

5. Scansionare il codice QR o inserire manualmente l’ID. Il codice QR si trova sul retro della custodia (sotto il pannello di montaggio) e sulla confezione del dispositivo. L’ID del dispositivo si trova sotto il codice QR.

6. Selezionare una stanza virtuale e un’area di sicurezza (se la modalità Aree è abilitata).

7. Fare clic su Aggiungi, inizierà il conto alla rovescia.

   Se all’hub è già stato aggiunto il numero massimo di dispositivi, quando si prova ad aggiungere il rilevatore nell’app Ajax, si riceverà una notifica che avverte del superamento del limite massimo di dispositivi collegabili. Il numero massimo di dispositivi collegabili dipende dal modello di unità centrale.

8. Accendere il dispositivo tenendo premuto il pulsante di accensione per 3 secondi. La richiesta di connessione all’hub viene inviata solo se il rilevatore è abilitato. Se il rilevatore non riesce a collegarsi all’hub, riprovare dopo 5 secondi.

   Il rilevatore non può collegarsi all’hub se funziona con frequenze radio diverse. Le frequenze di funzionamento di un dispositivo possono variare in base alla regione di vendita. È possibile verificare quali frequenze radio utilizza un dispositivo rivolgendosi al supporto tecnico.

Una volta collegato, FireProtect 2 apparirà nell’elenco dei dispositivi nell’app Ajax. L’aggiornamento dello stato del dispositivo dipende dall’intervallo di ping selezionato nelle impostazioni Jeweller o Jeweller/Fibra. Il valore predefinito è 36 secondi.

FireProtect 2 funziona solo con un hub. Se viene connesso a un nuovo hub, il rilevatore non trasmetterà più i dati all’hub precedente. Una volta aggiunto a un nuovo hub, FireProtect 2 non viene rimosso dall’elenco dei dispositivi del vecchio hub. Questo deve essere fatto manualmente nelle app Ajax.

Funzionamento autonomo

I rilevatori FireProtect 2 possono essere utilizzati senza collegarsi a un hub Ajax. In questo caso, il rilevatore segnala l’incendio o il livello pericoloso di CO solo con una sirena integrata e l’indicazione a LED. Gli utenti non ricevono notifiche su nessuna delle app Ajax, tra cui Ajax Translator o PRO Desktop.

Per utilizzare il rilevatore in modo autonomo, procedere come segue:

1. Selezionare la posizione ottimale del rilevatore seguendo le raccomandazioni riportate nella sezione Scelta del luogo di installazione.

2. Montare il rilevatore sul pannello SmartBracket come descritto nella sezione Installazione.

3. Premere il pulsante di accensione per accendere il rilevatore.

4. Attendere almeno 3 minuti e avviare un autotest con il pulsante Test/Muto. Premere il centro del pannello frontale e tenerlo premuto per 1,5 secondi.

Durante un autotest FireProtect 2 notifica ogni fase con una sirena integrata e l’indicazione a LED. Una volta completato l’autotest, l’indicazione a LED si spegne e il rilevatore funziona autonomamente.

In caso di allarme, premere il pulsante Test/Muto o eliminare la causa dell’allarme per silenziare la sirena.

Indicazioni

I LED e la sirena incorporata possono segnalare allarmi o alcuni stati del rilevatore.

Testare il rilevatore

Test di funzionamento

Il test consente di controllare lo stato dei sensori del rilevatore. È possibile eseguirlo in due modi: premendo il pulsante Test/Muto sul rilevatore e nelle applicazioni Ajax.

Per eseguire il test utilizzando il pulsante Test/Muto, tenere premuto il centro del pannello frontale per 1,5 secondi.

Per eseguire il test nell’app Ajax:

1. Aprire l’app Ajax.

2. Selezionare l’hub se ce ne sono diversi o se si sta usando l’app Ajax PRO.

3. Andare alla sezione Dispositivi .

4. Selezionare FireProtect 2 (Heat/Smoke/CO).

5. Accedere alle impostazioni facendo clic sull’icona dell’ingranaggio .

6. Fare clic sul campo Autotest.

Dopo aver avviato il test, il LED rosso del rilevatore lampeggia 5 volte di fila e poi lampeggia altre 3 volte ma più lentamente. La sirena del rilevatore suona insieme all’indicazione LED. Quando il test è terminato, gli utenti ricevono una notifica sullo stato del rilevatore nelle app Ajax.

Il rilevatore comunica anche il risultato del test con indicazioni sonore e LED. Se il test fallisce e si rileva un malfunzionamento, il rilevatore inizia a indicare un malfunzionamento 3 secondi dopo l’inizio del test: il LED giallo lampeggia due volte e la sirena suona insieme all’indicazione del LED.

Test per selezionare il luogo di installazione

Il sistema Ajax ha diversi test per scegliere la giusta posizione di installazione dei dispositivi. Il Test dell’intensità del segnale di Jeweller è disponibile per FireProtect 2. I test determinano l’intensità e la stabilità del segnale nel luogo in cui si intende installare il dispositivo.

Per eseguire il test nell’app Ajax:

1. Selezionare l’hub se ce ne sono diversi o se si sta usando l’app Ajax PRO.

2. Andare alla sezione Dispositivi .

3. Selezionare FireProtect 2 (Heat/Smoke/CO).

4. Accedere alle impostazioni facendo clic sull’icona dell’ingranaggio .

5. Scegliere Test dell’intensità del segnale di Jeweller.

6. Eseguire il test seguendo le istruzioni dell’app.

Test Area di copertura

Il test consente di verificare se tutti i rilevatori antincendio continueranno a rispondere all’allarme in caso di perdita della connessione con l’hub. Si tratta di rilevatori che supportano la funzione di interconnessione di riserva.

Che cos’è allarmi antincendio interconnessi

Per eseguire il test nell’app Ajax:

1. Selezionare lo spazio se ne avete diversi o se state utilizzando un’app PRO.

2. Andare alla sezione Dispositivi .

3. Selezionare un hub.

4. Andare alle Impostazioni facendo clic sull’icona dell’ingranaggio .

5. Selezionare il menu Servizio.

6. Selezionare le Impostazioni rilevatori antincendio.

7. Selezionare Allarme antincendio interconnesso.

8. Attivare la funzione Interconnessione di riserva se la connessione all’hub viene persa.

9. Premere Test Area di copertura ed eseguire il test seguendo i suggerimenti nell’app.

Icone

Le icone mostrano alcuni stati del dispositivo. Si possono vedere nell’app Ajax nella sezione Dispositivi .

Stati del dispositivo

Gli stati includono informazioni sul rilevatore e sui suoi parametri di funzionamento. Si possono vedere gli stati di FireProtect 2 (Heat/Smoke/CO) nelle app Ajax. Per accedervi:

1. Aprire l’app Ajax.

2. Selezionare un hub se ce ne sono diversi o se si sta usando l’app PRO.

3. Andare alla sezione Dispositivi .

4. Selezionare il dispositivo dall’elenco.

Le app Ajax visualizzano tre parametri di temperatura di FireProtect 2. Il primo mostra la temperatura ambiente nella stanza in cui è installato il rilevatore. Gli altri due (Soglia di temperatura superata e Rapido aumento di temperatura) mostrano se sono state rilevate variazioni di temperatura causate dall’incendio. Questi valori possono differire dalla temperatura ambiente.

Impostazioni

Per modificare le impostazioni di FireProtect 2 (Heat/Smoke/CO) nell’app Ajax:

1. Aprire l’app Ajax.

2. Selezionare l’hub se ce ne sono diversi o se si sta usando l’app Ajax PRO.

3. Andare alla sezione Dispositivi .

4. Selezionare il dispositivo dall’elenco.

5. Andare alle Impostazioni facendo clic sull’icona dell’ingranaggio .

6. Impostare i parametri richiesti.

7. Fare clic su Indietro per salvare le nuove impostazioni.

Impostazione di Ottimizzazione della durata della batteria

La funzione Ottimizzazione della durata della batteria permette di risparmiare la carica della batteria dei rilevatori. È disponibile solo per gli hub con la versione di OS Malevich 2.14 o successiva con rilevatori FireProtect 2 collegati. La funzione è abilitata per impostazione predefinita.

Quando è abilitata la funzione Ottimizzazione della durata della batteria, l’hub aumenta l’intervallo di ping per i rilevatori FireProtect 2.

Per disattivare la funzione Ottimizzazione della durata della batteria:

1. Aprire l’app Ajax.

2. Selezionare l’hub con i rilevatori FireProtect 2 collegati.

3. Andare a:Hub → Impostazioni → Servizio → Impostazioni rilevatori antincendio.

4. Disattivare la funzione Ottimizzazione della durata della batteria.

5. Fare clic su Indietro per salvare le impostazioni.

Scelta del luogo di installazione

FireProtect 2 (Heat/Smoke/CO) protegge un’area di 50 o 60 m², a seconda del tipo di locale.

Bisogna installare un rilevatore in ogni stanza. Il rilevatore deve essere posizionato in mezzo al soffitto ad una distanza di 30 cm da lampade, lampadari o qualsiasi altro oggetto decorativo che possa interferire con il rilevamento.

Se ci sono travi che sporgono di 30 cm o più dal livello del soffitto, allora il rilevatore dovrebbe essere installato tra ogni due travi. Se le travi sporgono meno di 30 cm, è ammessa l’installazione su una trave al centro del soffitto.

Nelle sale o nei corridoi stretti, i rilevatori devono essere installati ad una distanza non superiore a 7,5 m l’uno dall’altro.

Se il soffitto è inclinato, il rilevatore deve essere installato a una distanza di 60 cm dal punto più alto del soffitto. Per selezionare il luogo di installazione: disegnare una linea retta che scende dal punto più alto del soffitto. A 60 cm disegnare una retta perpendicolare fino alla parte inclinata del soffitto. Quello sarà il punto in cui posizionare il rilevatore.

Sconsigliamo di montare il rilevatore su una parete. Una simile installazione è accettabile se travi o altri ostacoli non interferiscono con l’installazione del rilevatore. Un’installazione a parete è possibile solo se il rilevatore è posizionato a una distanza di 15—30 cm dal soffitto ma più in alto delle porte.

Quando si sceglie la posizione del rilevatore, bisogna considerare i parametri che ne influenzano il funzionamento:

• Intensità del segnale di Jeweller.

• Distanza tra il rilevatore e l’hub.

• Presenza di ostacoli per il passaggio del segnale radio: pareti, grandi oggetti situati nella stanza.

Tenere conto delle raccomandazioni sul posizionamento del sensore quando si progetta il sistema Ajax per l’impianto. Il sistema di sicurezza deve essere progettato e installato da professionisti. L’elenco dei partner ufficiali Ajax autorizzati è disponibile qui.

Intensità del segnale

L’intensità del segnale di Jeweller è determinata dal rapporto tra il numero di pacchetti di dati non consegnati o danneggiati e quelli previsti che vengono scambiati tra l’hub e il rilevatore in un determinato periodo di tempo. L’intensità del segnale è indicata dall’icona nella scheda dei Dispositivi :

• Tre tacche: potenza del segnale eccellente.

• Due tacche: buona potenza del segnale.

• Una tacca: bassa potenza del segnale, il funzionamento stabile non è garantito.

• Icona barrata: nessun segnale, il funzionamento stabile non è garantito.

Verificare l’intensità del segnale nel luogo di installazione. Se il livello del segnale è basso (pari a una tacca o zero), il funzionamento stabile del dispositivo non è garantito. In questo caso, spostare il dispositivo. Un riposizionamento anche di 20 cm può migliorare notevolmente la ricezione del segnale.

Se, dopo lo spostamento, il dispositivo presenta ancora un’intensità del segnale bassa o instabile, utilizzare un ripetitore del segnale radio.

Non installare il rilevatore

• All’esterno. Ciò può danneggiare il rilevatore.

• In luoghi con intensità del segnale di Jeweller bassa o instabile. Questo può causare la perdita della connessione.

• All’interno di edifici con una temperatura o tasso di umidità oltre i limiti consentiti. Ciò potrebbe danneggiare il dispositivo.

• In luoghi in cui l’aria circola velocemente. Ad esempio, vicino a ventilatori, finestre aperte o porte. Ciò può interferire con il rilevamento degli Smoke/Heat e CO.

• Davanti a oggetti con rapida variazione di temperatura. Ad esempio, in prossimità di stufe elettriche e a gas. Questo può provocare falsi allarmi.

• Negli angoli della stanza. Ciò può interferire con il rilevamento degli incendi.

• Nei bagni, nelle docce o in altre zone dove la temperatura cambia rapidamente. Questo può provocare falsi allarmi.

• In locali in cui, per il tipo di destinazione, si genera sempre gas/vapore/fumo. Ad esempio, in un garage, dove esiste la possibilità di un allarme del rilevatore dovuto ai gas di scarico del veicolo. In locali così si consiglia di utilizzare un rilevatore senza sensore di fumo: FireProtect 2 (Heat/CO).

• In luoghi molto polverosi o zone con molti insetti. Insetti, polveri e altri elementi contaminanti possono depositarsi sul coperchio della camera di fumo e inficiare il rilevamento degli incendi.

• Vicino ad apparecchi di illuminazione, decorazioni e altri oggetti che possono interferire con la circolazione dell’aria nella stanza. Ciò può rendere difficile il riconoscimento degli incendi.

• Su superfici solitamente più calde o più fredde del resto della stanza. Ad esempio, un’apertura sul tetto. Le variazioni di temperatura possono interferire con il rilevamento degli incendi.

• In punti alti o scomodi da raggiungere. L’accesso al pulsante Test/Muto serve per disattivare l’allarme e testare il rilevatore se è utilizzato senza essere connesso a un hub.

Installazione

Installare il rilevatore:

1. Rimuovere il pannello di montaggio SmartBracket dal rilevatore. Per rimuovere il pannello, ruotarlo in senso antiorario.

2. Fissare il pannello SmartBracket a una superficie utilizzando un nastro biadesivo o un altro dispositivo di fissaggio temporaneo. Il pannello di montaggio è dotato di un segno UP, che indica la posizione corretta del pannello.

   Utilizzare il nastro biadesivo solo per un fissaggio temporaneo. Il dispositivo fissato in modo permanente con il nastro biadesivo può staccarsi dalla superficie in qualsiasi momento, con conseguenti danni in caso di caduta.

3. Eseguire i test dell’intensità del segnale di Jeweller. Il valore raccomandato è di due o tre tacche.

   Se l’intensità del segnale è bassa (una sola tacca o meno) non possiamo garantire la comunicazione stabile del rilevatore con il sistema di sicurezza. In questo caso, provare a collocare il dispositivo in un altro posto, uno spostamento di anche soli 20 cm può migliorare l’intensità del segnale. Se c’è ancora un segnale basso o instabile dopo lo spostamento, utilizzare un ripetitore del segnale radio.

4. Rimuovere il rilevatore dal pannello di montaggio.

5. Fissare il pannello SmartBracket con le viti in dotazione utilizzando tutti i punti di fissaggio. Se si usano altri metodi di fissaggio, assicurarsi che non danneggino o deformino il pannello.

6. Collocare il rilevatore sul pannello di montaggio SmartBracket.

7. Se necessario, regolare la posizione del rilevatore.

Azioni da intraprendere in caso di allarme antincendio (fumo/calore)

1. Non aprire le porte nel caso del calore o fumo dietro di esse. Controllare le altre entrate e utilizzare una via di evacuazione alternativa. Chiudere tutte le porte dietro di voi quando uscite.

   Se il fumo intenso entra in una stanza, rimanere vicini al pavimento e strisciare fuori. Se possibile, respirare attraverso un panno bagnato o trattenere il respiro. Si noti che le persone che muoiono per inalazione di fumo sono più numerose di quelle che muoiono per incendio.

2. Evacuare il più rapidamente possibile, senza farsi prendere dal panico. Risparmiate tempo e non impacchettate le vostre cose. Organizzare un luogo d’incontro all’esterno per tutti i presenti nell’edificio. Controllare che tutti siano usciti sani e salvi.

3. Chiamare immediatamente i vigili del fuoco da soli o chiedere a qualcuno nelle vicinanze. Ricordare che anche il più piccolo incendio può diffondersi rapidamente, quindi non esitare a chiamare i vigili del fuoco. Chiamare i vigili del fuoco anche se l’allarme viene trasmesso automaticamente a una centrale ricezione allarmi.

Azioni da intraprendere in caso di allarme di CO

1. Aprire immediatamente tutte le porte e le finestre per ventilare i locali, se è sicuro.

   NON IGNORARE MAI L’ALLARME! Quando si aprono le porte e le finestre per la ventilazione, il livello di CO può scendere a livelli accettabili e l’allarme può cessare quando arriva il supporto di emergenza. La soluzione al problema può essere temporanea. È necessario determinare la fonte di CO ed effettuare una riparazione.

2. Smettere di usare e spegnere tutti i dispositivi a combustibile, dove possibile.

3. Evacuare i locali lasciando porte e finestre aperte.

   AVVERTENZA: Se si sente l’allarme di CO, significa che ha rilevato livelli pericolosi di monossido di carbonio. È importante sempre lasciare i locali, anche se non siete sicuri della causa dell’allarme di CO.

4. In caso di mal di testa e nausea, chiedere immediatamente aiuto medico. Questo potrebbe essere il risultato di un avvelenamento da monossido di carbonio, quindi informatene il vostro medico.

5. Chiamare il numero verde del vostro fornitore di gas o di altri combustibili. Tenere il numero in un luogo ben visibile.

6. Evitare di rientrare nei locali finché l’allarme non cessa.

   Inoltre, si può silenziare l’allarme premendo il pulsante Test/Muto o il pulsante corrispondente nell’app Ajax. L’allarme non può essere silenziato se il livello di CO supera i 300 ppm.

   È possibile silenziare l’allarme da remoto (ad esempio, tramite l’app Ajax) solo nella zona di rilevamento del sensore di CO.

7. Non utilizzare nuovamente il combustibile o gli apparecchi a gas fino a quando gli installatori o gli esperti registrati non li avranno controllati.

Impatto del monossido di carbonio

L’avvelenamento da monossido di carbonio si verifica regolarmente: ogni anno molte persone muoiono e molte altre soffrono di problemi di salute. CO è un gas invisibile, inodore, insapore ed estremamente tossico. CO è prodotto dalla combustione di carburanti quali sono: la benzina, il gasolio, il carbone, il petrolio, il gas naturale/in bombola, la paraffina, il legno, il carbone di legna ecc. Il cuore e il cervello vengono rapidamente danneggiati dalla carenza di ossigeno perché i globuli rossi nei polmoni assorbono il CO più velocemente dell’ossigeno.

I motivi più comuni per cui si registrano livelli elevati di CO nei locali:

• I motori di automobili, generatori, ecc. vengono lasciati accesi in spazi ristretti (ad esempio, un garage).

• Apparecchi a combustibile installati in modo errato o inadeguato.

• Ventilatori o camini/canne fumarie ostruiti o danneggiati.

• La strettezza dei locali in cui sono installati apparecchi a combustibili o caminetti.

• Cattiva ventilazione nei locali con stufe portatili a gas/paraffina.

Anche il periodo di esposizione al CO è importante. Un livello basso per un lungo periodo (ad esempio, 150 ppm in 90 minuti) può causare gli stessi sintomi di un livello elevato di CO per un breve periodo (ad esempio, 300 ppm di CO in 30 minuti). La tabella seguente mostra l’effetto delle diverse concentrazioni di CO sulle persone.

Malfunzionamenti

Se viene rilevato un malfunzionamento di FireProtect 2 (ad esempio, non c’è connessione con l’hub), un contatore di malfunzionamenti viene visualizzato nel campo del dispositivo nell’app Ajax.

I malfunzionamenti vengono visualizzati negli Stati del rilevatore. I campi con errori saranno evidenziati in rosso.

Il dispositivo può segnalare i malfunzionamenti alla CRA dell’istituto di vigilanza, nonché agli utenti attraverso notifiche push e SMS.

Malfunzionamenti di FireProtect 2 (Heat/Smoke/CO)

• Assenza di connessione con l’hub o con il ripetitore del segnale.

• La custodia del rilevatore è aperta.

• Livello basso di carica della batteria.

• La vita utile del dispositivo è esaurita.

• Malfunzionamento hardware (guasto di uno o più sensori del rilevatore).

Manutenzione

Il rilevatore dispone di un sistema di autotest e non richiede l’intervento dell’utente o dell’installatore. La camera di fumo è protetta dalla polvere e dagli insetti, quindi non c’è bisogno di pulirla. Raccomandiamo di effettuare periodicamente un autotest per permettere agli utenti di riconoscere il suono di un allarme e l’indicazione LED.

Mantenere pulita la custodia del rilevatore rimuovendo costantemente polvere, ragnatele e altre impurità. Utilizzare un panno morbido adatto alla manutenzione delle apparecchiature. Durante la pulizia del rilevatore, evitare l’uso di sostanze contenenti alcol, acetone, benzina o altri solventi attivi.

La vita utile del rilevatore è di 10 anni. Dopo questo periodo, la sensibilità dei sensori diminuisce. Si consiglia di sostituire il rilevatore con uno nuovo per garantire una protezione antincendio ininterrotta nei locali.

La versione del rilevatore con batterie sostituibili (sigla RB nel nome) funziona da batterie preinstallate fino a 7 anni. Una volta scaricate, le batterie possono essere sostituite con quelle nuove.

Come sostituire le batterie di FireProtect 2 RB (Heat/Smoke/CO)

Un rilevatore con le batterie sigillate (sigla SB nel nome) deve essere sostituito con uno nuovo dopo che le batterie si sono scaricate.

Acquistare FireProtect 2 SB (Heat/Smoke/CO)

Precauzioni

Situazioni da evitare

Situazioni da evitare quando possibile

Ulteriori precauzioni per l’installazione

Specifiche tecniche

Tutte le specifiche tecniche di FireProtect 2 RB (Heat/Smoke/CO)

Tutte le specifiche tecniche di FireProtect 2 SB (Heat/Smoke/CO)

Conformità agli standard

Garanzia

La garanzia per i prodotti della Limited Liability Company “Ajax Systems Manufacturing” è valida per 2 anni a partire dalla data di acquisto.

In caso di malfunzionamento del dispositivo, si prega di contattare per prima cosa il supporto tecnico Ajax. Nella maggior parte dei casi, i problemi tecnici possono essere risolti a distanza.

Obblighi di garanzia

Contratto con l’utente finale

Contattare il supporto tecnico

• email

• Telegram
