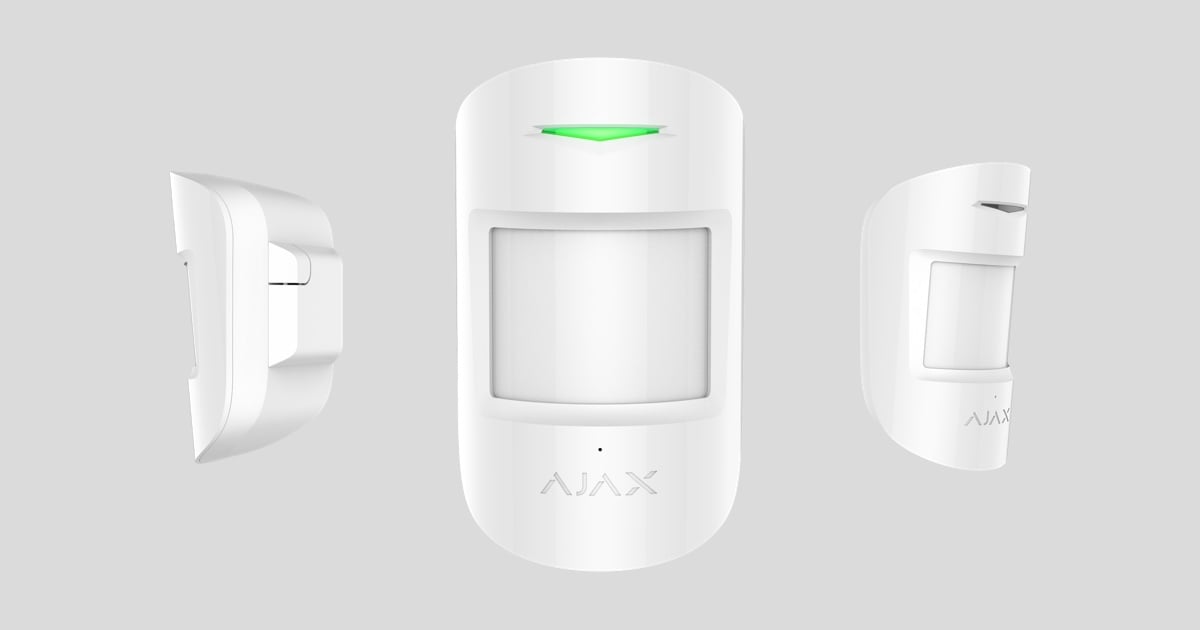

Instrukcja obsługi CombiProtect

CombiProtect to urządzenie łączące w sobie bezprzewodowy czujnik ruchu o kącie widzenia 88,5° i zasięgu do 12 metrów oraz czujnik stłuczenia szkła o zasięgu do 9 metrów. Czujnik ruchu ignoruje zwierzęta, za to natychmiast wykrywa człowieka wchodzącego w obszar wykrywania. Obliczona żywotność czujnika wynosi do 5 lat na fabrycznie zainstalowanej baterii. Urządzenie jest przeznaczone wyłącznie do użytku zewnętrznego.

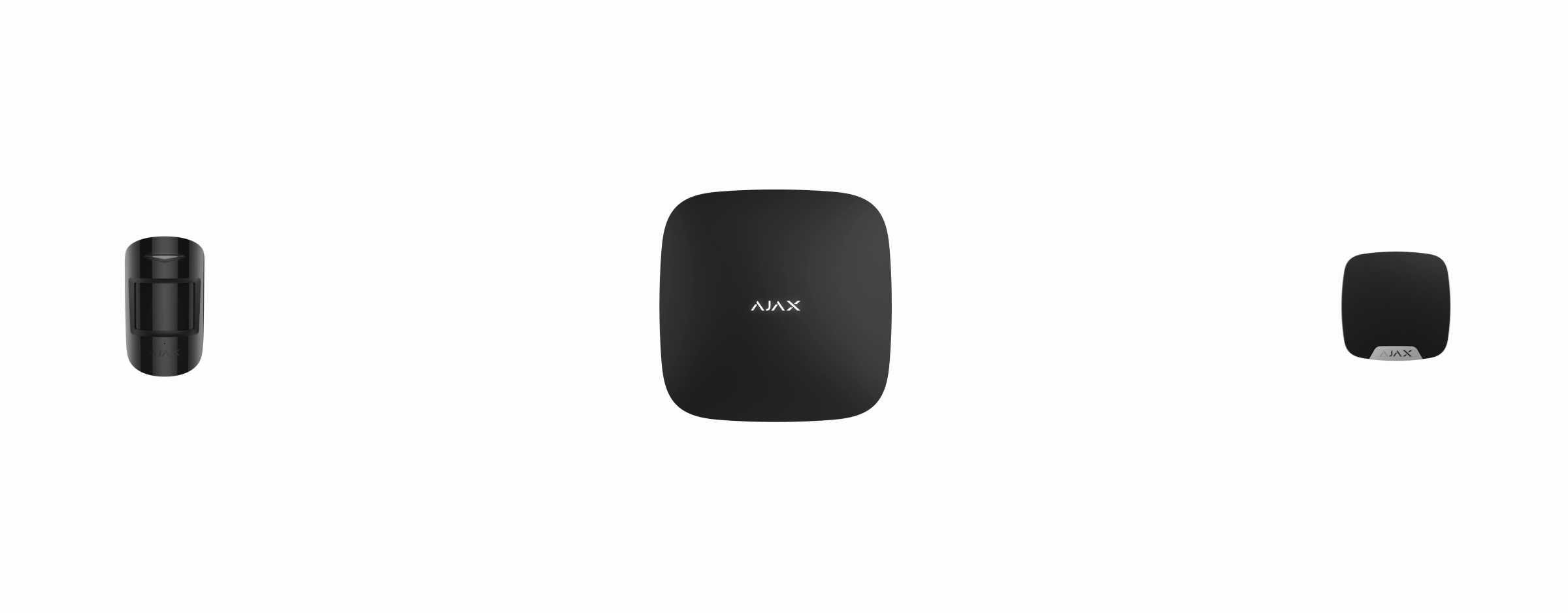

CombiProtect działa w systemie Ajax, komunikując się z hubem za pośrednictwem bezpiecznego protokołu Jeweller. Zasięg komunikacji wynosi do 1200 metrów w terenie otwartym. Dodatkowo czujnik może być łączony z centralami alarmowymi innych producentów za pomocą modułów integrujących uartBridge lub ocBridge Plus.

Czujnik jest konfigurowany za pomocą aplikacji mobilnej Ajax dla smartfonów z systemem iOS lub Android. System informuje użytkownika o wszystkich zdarzeniach poprzez powiadomienia push, wiadomości SMS i połączenia głosowe (jeśli są aktywowane).

System Ajax jest samowystarczalny, ale użytkownik może podłączyć go do stacji monitorowania agencji ochrony.

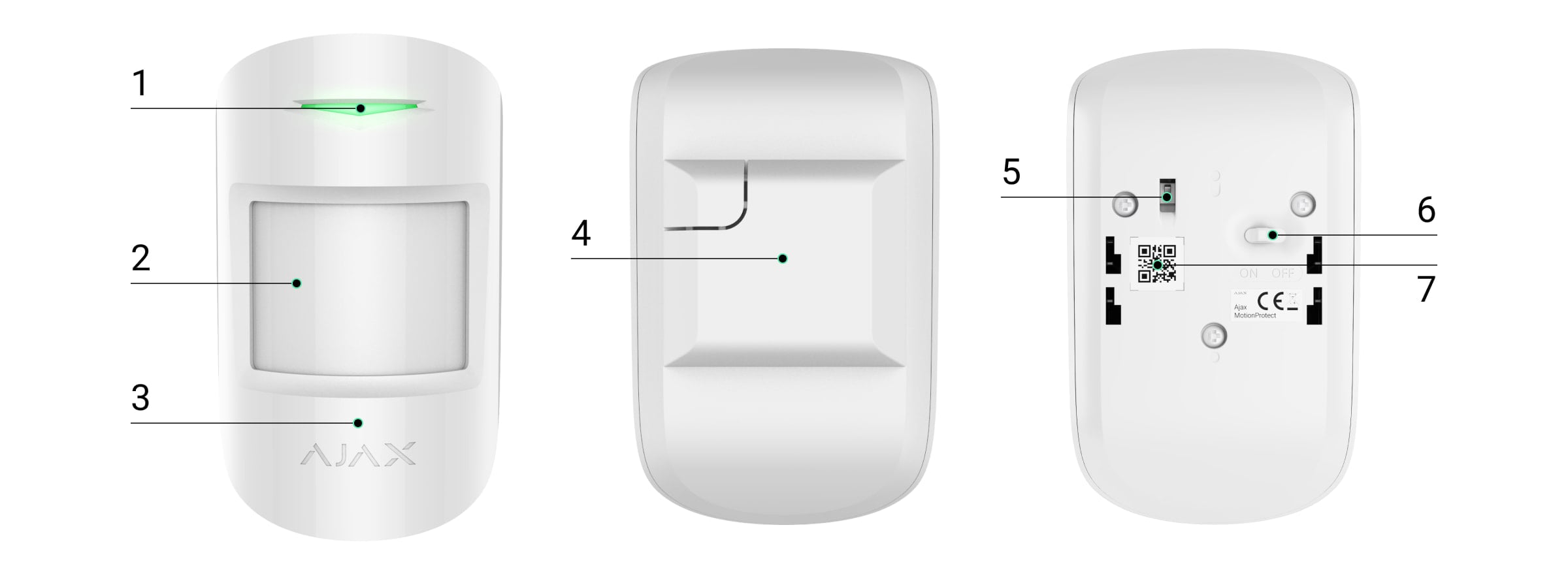

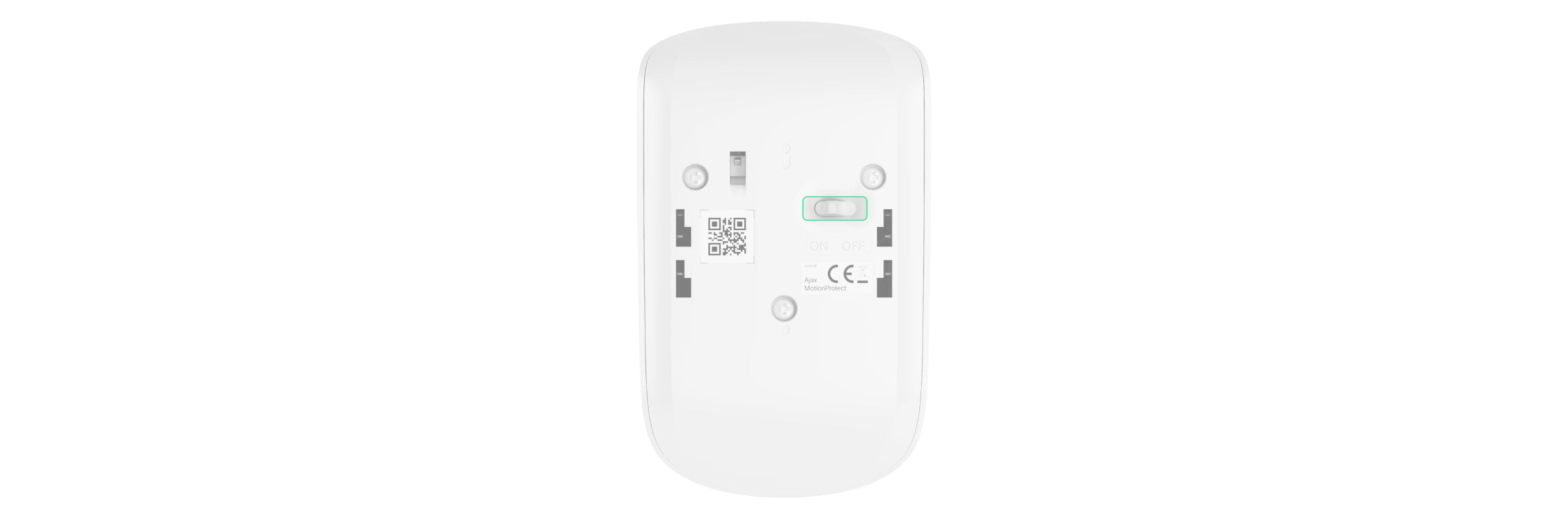

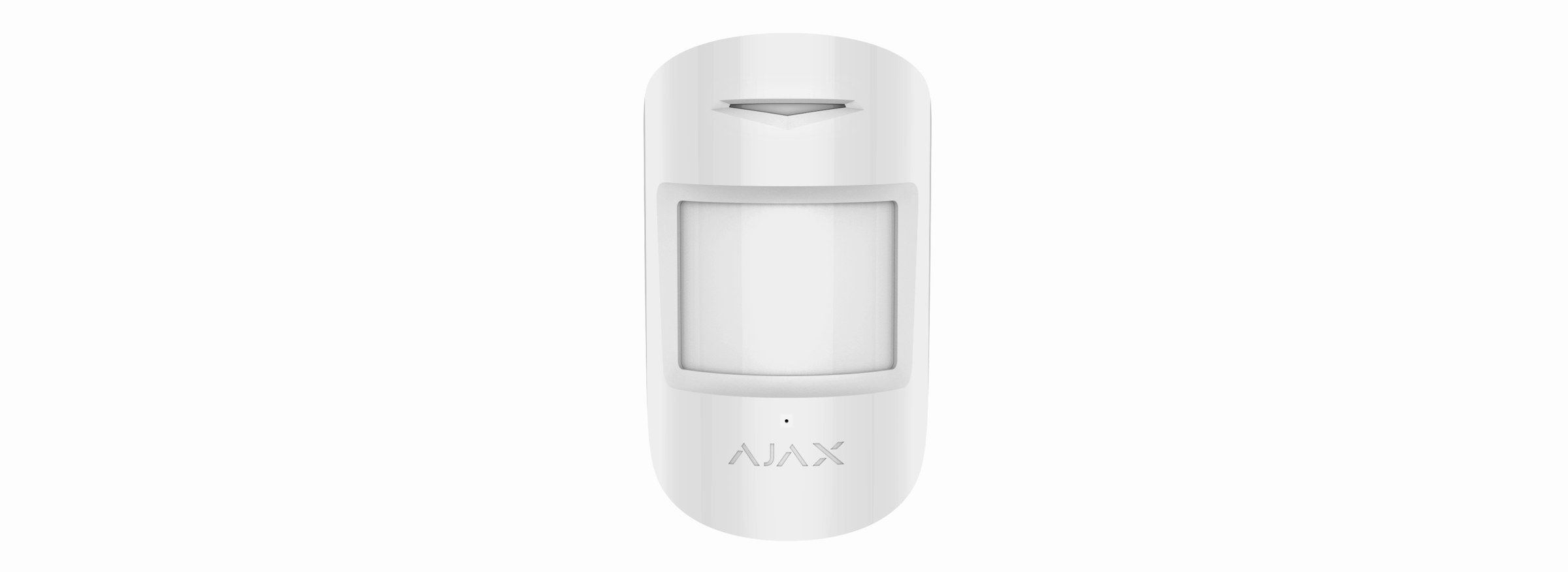

Elementy funkcjonalne

1. Wskaźnik LED

2. Obiektyw czujnika ruchu

3. Otwór mikrofonu

4. Uchwyt montażowy SmartBracket (perforowana część jest wymagana do zabezpieczenia przed sabotażem w przypadku próby demontażu czujnika)

5. Przycisk antysabotażowy

6. Przełącznik urządzenia

7. Kod QR

Zasada działania

CombiProtect to połączenie dwóch urządzeń zabezpieczających — czujnika ruchu i czujnika stłuczenia szkła.

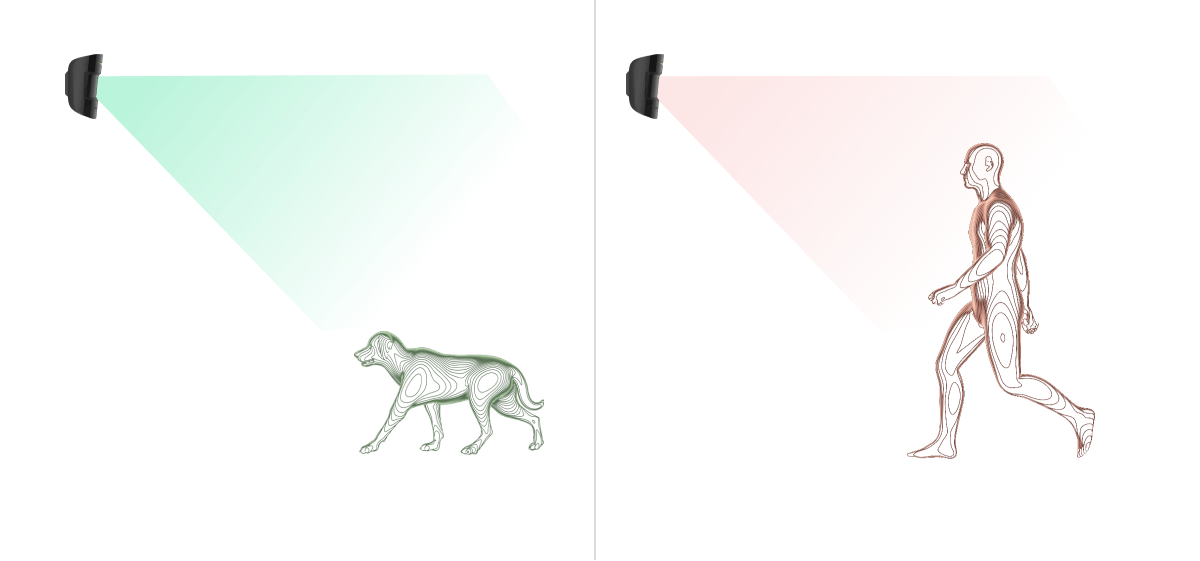

Sensor PIR wykrywa wtargnięcie do chronionego pomieszczenia rozpoznając obiekty w ruchu o temperaturze zbliżonej do temperatury ludzkiego ciała. Przy tym czujnik może ignorować zwierzęta domowe, jeśli w ustawieniach wybrano odpowiednią czułość.

Mikrofon elektretowy wykrywa dźwięk stłuczenia szkła. Inteligentny system rejestracji zdarzeń wymaga sekwencji dwóch dźwięków — najpierw głuche uderzenie w szybę, potem dźwięk spadających odłamków szkła. Dzięki temu czujnik nie reaguje na fałszywe alarmy.

Po wykryciu alarmu uzbrojony czujnik natychmiast przekazuje sygnał alarmowy do huba, aktywując syreny i powiadamiając użytkownika i agencję ochrony.

Jeśli tuż przed uzbrojeniem systemu czujnik wykrył ruch, system nie uzbroi się natychmiast, ale podczas kolejnego odpytania przez hub.

Podłączanie czujnika do systemu Ajax

Czujnik jest podłączony do huba i konfigurowany za pomocą aplikacji mobilnej systemu Ajax Security. Aby nawiązać połączenie, umieść czujnik i hub w zasięgu komunikacji radiowej i postępuj zgodnie z procedurą dodawania urządzenia.

Przed rozpoczęciem połączenia:

1. Postępując zgodnie z instrukcją obsługi huba, zainstaluj aplikację Ajax. Utwórz konto, dodaj huba do aplikacji i utwórz przynajmniej jedno pomieszczenie.

2. Włącz hub i sprawdź połączenie internetowe (przez kabel Ethernet i/lub sieć GSM).

3. Upewnij się, że hub jest rozbrojony i nie aktualizuje się, sprawdzając jego stan w aplikacji mobilnej.

Jak podłączyć czujnik do huba:

1. Wybierz opcję Dodaj urządzenie w aplikacji Ajax.

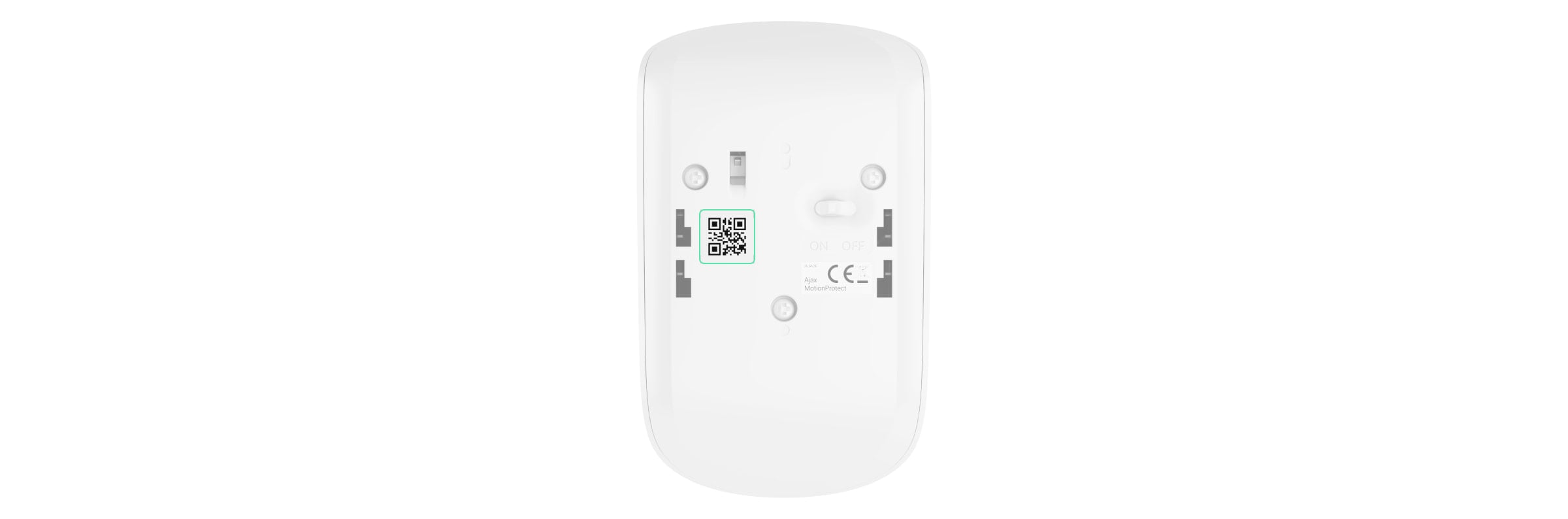

2. Nazwij urządzenie, zeskanuj lub wpisz ręcznie kod QR (umieszczony na obudowie i opakowaniu), a następnie wybierz pomieszczenie instalacji.



3. Wybierz Dodaj — rozpocznie się odliczanie.

4. Włącz urządzenie.



Aby nastąpiło wykrycie i sparowanie, czujnik musi się znajdować w zasięgu sieci bezprzewodowej huba (w jednym chronionym obiekcie).

Żądanie podłączenia do huba przesyłane jest w momencie włączenia urządzenia.

Jeśli połączenie z centralką Ajax Hub nie powiodło się, wyłącz czujnik na 5 sekund i spróbuj ponownie.

Czujnik podłączony do centrali pojawi się na liście urządzeń w aplikacji. Aktualizacja stanu czujnika na liście zależy od czasu odpytywania urządzenia ustawionego w ustawieniach huba — domyślnie jest to 36 sekund.

Podłączanie czujników do systemów alarmowych innych firm

Aby podłączyć czujnik do centrali alarmowej innej firmy za pomocą modułu integracji uartBridge lub ocBridge Plus, postępuj zgodnie z zaleceniami zawartymi w instrukcji urządzenia.

Stany

Konfiguracja czujnika

Wskazanie

Testowanie czujnika

System Ajax umożliwia przeprowadzanie testów w celu sprawdzenia funkcjonalności podłączonych urządzeń.

Testy nie rozpoczynają się natychmiast, ale w ciągu 36 sekund przy ustawieniach domyślnych. Czas uruchomienia zależy od ustawień okresu odpytywania czujnika (akapit dotyczący ustawień „Jeweller” w ustawieniach huba).

Test siły sygnału Jewellera

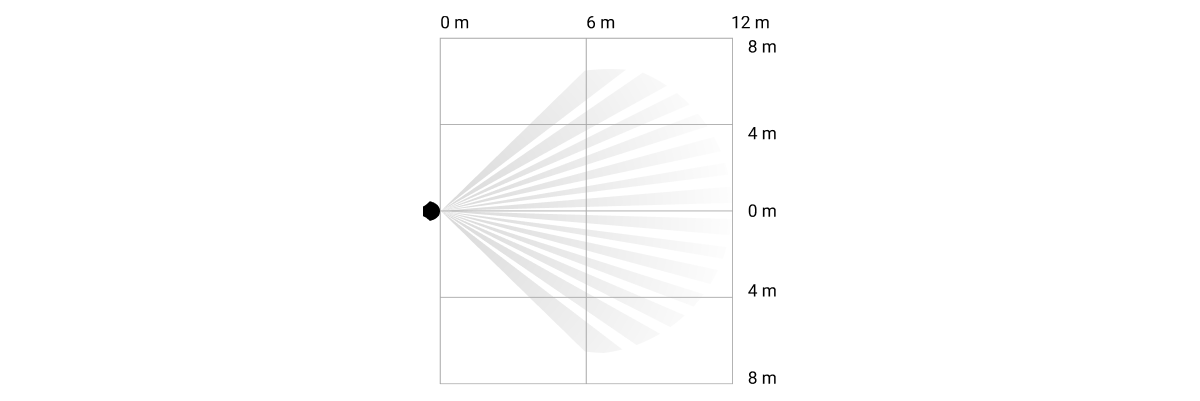

Test zasięgu detekcji czujnika

• Glass break detection zone Test

• Motion detection zone Test

Test tłumienia sygnału

Instalowanie czujnika

Wybór miejsca instalacji

Kontrolowany obszar i skuteczność systemu alarmowego zależy od lokalizacji czujnika.

Miejsce instalacji CombiProtect zależy od odległości od huba oraz obecności przeszkód utrudniających transmisję sygnału radiowego: ściany, podłogi, duże obiekty znajdujące się w pomieszczeniu.

Jeśli poziom sygnału jest niski (jedna kreska), to nie można zagwarantować stabilnej pracy systemu alarmowego. Podejmij wszelkie możliwe kroki, aby poprawić jakość sygnału! Najprostszy sposób to przesunięcie urządzenia – czasami nawet 20 cm może znacząco poprawić jakość odbioru.

Jeśli po przeniesieniu urządzenia poziom sygnału nadal jest niski, zastosuj podwajacz zasięgu sygnału radiowego ReX.

Kierunek obiektywu czujnika powinien być prostopadły do prawdopodobnej drogi wejścia do pomieszczenia. Mikrofon czujnika powinien być ustawiony pod kątem nie większym niż 90 stopni w stosunku do okna.

Upewnij się, że żadne meble, rośliny domowe, wazony, elementy dekoracyjne lub szklane nie zasłaniają pola widzenia czujnika.

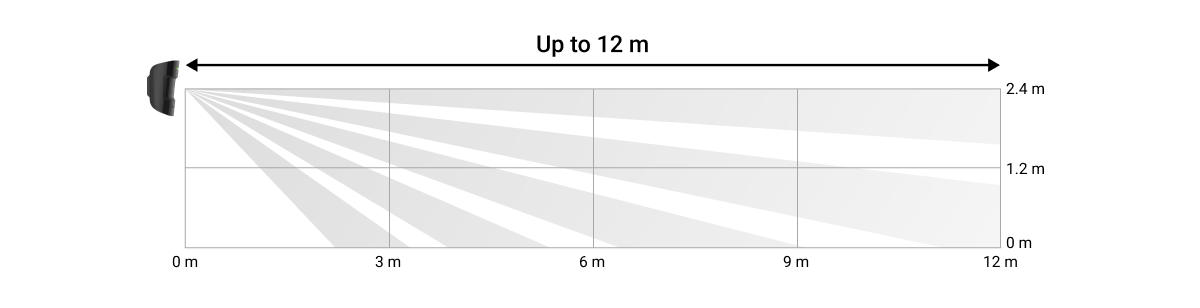

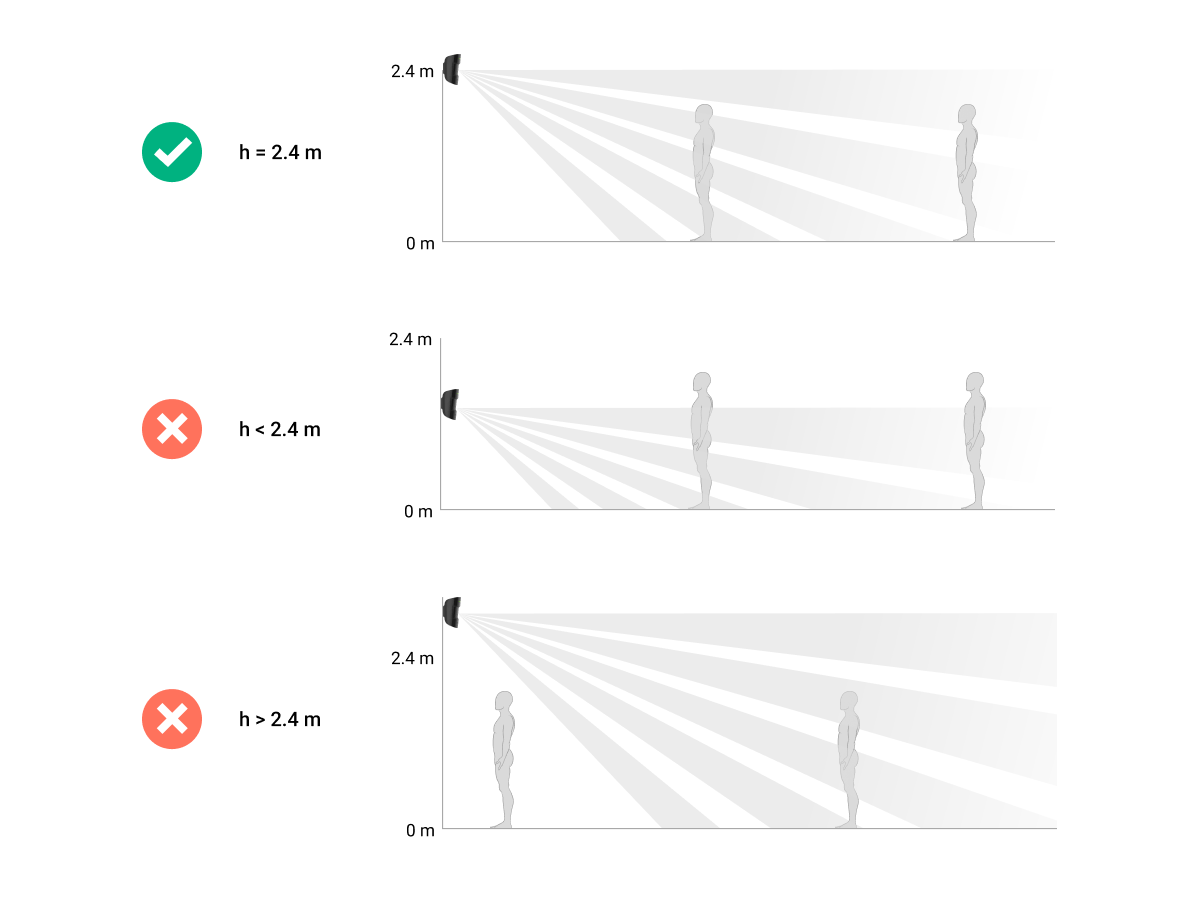

Zalecamy montaż czujnika na wysokości 2,4 metra.

Jeśli czujnik nie zostanie zainstalowany na zalecanej wysokości, zmniejszy to obszar wykrywania i pogarsza działanie funkcji ignorowania zwierząt.

Dlaczego czujniki ruchu reagują na zwierzęta i jak tego uniknąć

Instalacja czujnika

Czujnik CombiProtect można instalować na pionowej powierzchni lub w rogu pomieszczenia.

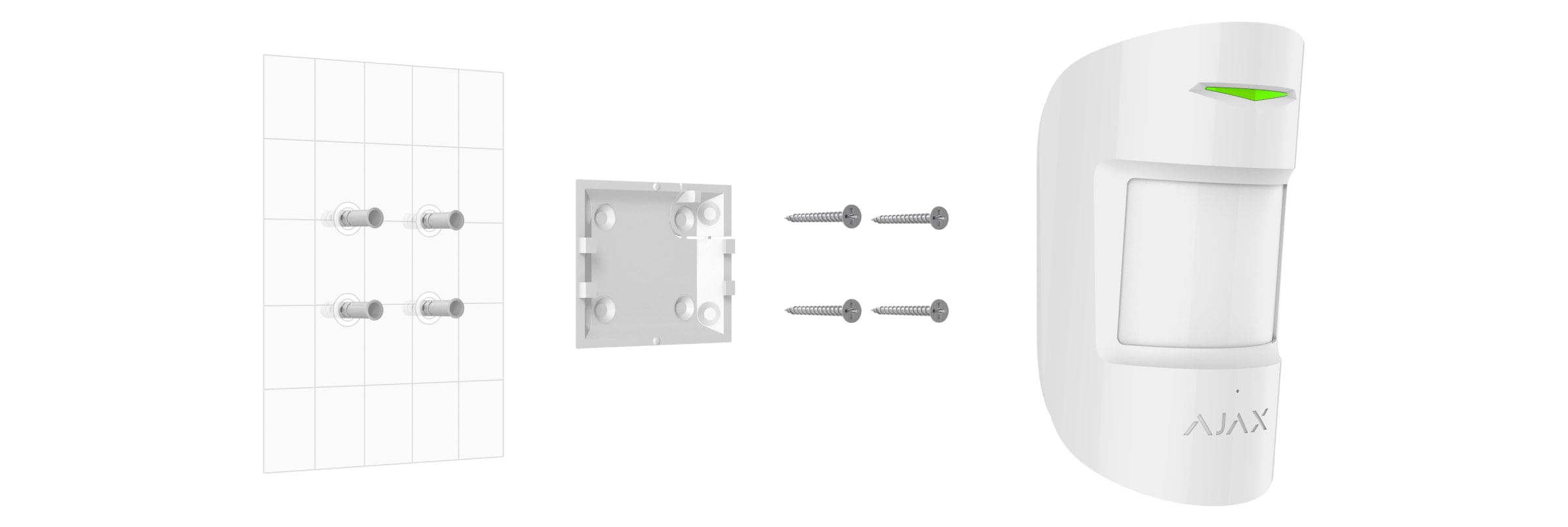

1. Przymocuj uchwyt SmartBracket do powierzchni za pomocą dołączonych śrub, używając co najmniej dwóch punktów mocowania (w tym jednego nad zabezpieczeniem przed sabotażem). Jeśli wybierzesz inny sposób mocowania, upewnij się, że nie uszkodzi to ani nie zdeformuje panelu.

   Dwustronna taśma klejąca może być używana tylko do tymczasowego zamocowania czujnika. Taśma z czasem wyschnie, co może spowodować upadek czujnika i wyzwolenie alarmu. Ponadto urządzenie może spaść w wyniku potrącenia lub uderzenia.

2. Umieść czujnik w uchwycie. Gdy czujnik jest zamocowany w SmartBracket, miga dioda LED — to informacja, że zabezpieczenie przed sabotażem czujnika jest zamknięte.

Jeśli lampka kontrolna czujnika nie zapala się po zainstalowaniu w SmartBracket, sprawdź tryb zabezpieczenia przed sabotażem w aplikacji Ajax, a następnie zamocowanie uchwytu.

Jeśli czujnik zostanie oderwany od powierzchni lub wyjęty z uchwytu, otrzymasz powiadomienie.

Nie instaluj czujnika:

1. poza budynkiem (na zewnątrz);

2. w kierunku okna, co może wystawić soczewkę czujnika na bezpośrednie działanie promieni słonecznych;

3. naprzeciwko dowolnego obiektu o szybko zmieniającej się temperaturze (np. grzejniki elektryczne i gazowe);

4. naprzeciwko poruszających się obiektów o temperaturze zbliżonej do temperatury ludzkiego ciała (falujące zasłony nad grzejnikiem);

5. naprzeciwko powierzchni odbijających światło (lustra);

6. w miejscach o szybkiej cyrkulacji powietrza (wentylatory, otwarte okna lub drzwi);

7. w pobliżu jakichkolwiek metalowych przedmiotów lub luster powodujących tłumienie i ekranowanie sygnału;

8. w jakimkolwiek pomieszczeniu o temperaturze i wilgotności poza dopuszczalnym zakresem;

9. bliżej niż 1 m od huba.

Konserwacja czujnika

Regularnie sprawdzaj poprawność działania czujnika CombiProtect.

Na bieżąco czyść obudowę czujnika z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej i suchej ściereczki do konserwacji sprzętu.

Nie używaj do czyszczenia czujnika żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki. Przetrzyj soczewkę bardzo ostrożnie i delikatnie — zarysowania plastiku mogą spowodować zmniejszenie czułości czujnika.

Fabrycznie zainstalowana bateria zapewnia do 5 lat autonomicznej pracy (z częstotliwością odpytywania przez hub co 3 minuty). Jeśli bateria czujnika jest rozładowana, system alarmowy wyśle odpowiednie powiadomienia, a dioda LED płynnie zapali się i zgaśnie, gdy czujnik wykryje ruch lub zadziała zabezpieczenie przed sabotażem.

Aby wymienić baterię, wyłącz urządzenie, poluzuj trzy śruby i zdejmij przedni panel czujnika. Wymień baterię na nową typu CR123A, zwróć uwagę na polaryzację.

Jak długo urządzenia Ajax działają na bateriach i co ma na to wpływ

Wymiana baterii

Dane techniczne

Wszystkie dane techniczne CombiProtect Jeweller

Zgodność z normami

Pełny zestaw

1. CombiProtect

2. Uchwyt montażowy SmartBracket

3. Bateria CR123A (zainstalowana)

4. Zestaw instalacyjny

5. Skrócona instrukcja obsługi

Gwarancja

Gwarancja na produkty Limited Liability Company “Ajax Systems Manufacturing” jest ważna przez 2 lata od zakupu i nie dotyczy dołączonych baterii.

Jeśli urządzenie nie działa poprawnie, zalecamy najpierw skontaktować się z działem pomocy technicznej, ponieważ w połowie przypadków problemy techniczne można rozwiązać zdalnie!

Pełny tekst gwarancji
