Superior Hub Hybrid Gebruikershandleiding

Superior Hub Hybrid is een hybride bedieningspaneel van het Ajax-systeem. Compatibel met bekabelde en draadloze Ajax-apparaten. Beheert verbonden apparaten, communiceert met de gebruiker en het beveiligingsbedrijf. Ontworpen voor installatie binnenshuis.

Superior Hub Hybrid heeft internettoegang nodig om verbinding te maken met de Ajax Cloud-service. Beschikbare communicatiekanalen: Ethernet en twee simkaarten. De hub is verkrijgbaar in vier versies:

• in een standaard behuizing met 2G-modem — Superior Hub Hybrid (2G),
• in een standaard behuizing met 2G/3G/4G (LTE) modem: Superior Hub Hybrid (4G) herziening 1 (productiedatum voor juni 2025),
• in een standaard behuizing met 2G/3G/4G (LTE) modem: Superior Hub Hybrid (4G) herziening 2 (productiedatum vanaf juni 2025),
• als een paneel zonder behuizing met 2G/3G/4G (LTE) modem — Superior Hub Hybrid (4G) (zonder behuizing).

Dit is een apparaat uit de Ajax Superior-productlijn. Alleen erkende Ajax Systems-partners mogen de Ajax Superior-producten verkopen, installeren en beheren.

Functionele elementen

Onderdelen van de behuizing

1. Schroeven om het deksel van de behuizing te bevestigen. Kan worden losgeschroefd met de meegeleverde inbussleutel (Ø 4 mm).

2. Lichtgeleiders voor de statusindicatie van de hub (beschikbaar in de nieuwe versie van de behuizing; bij de vorige versie bevindt de led-indicatie zich op het paneel).

3. Onderdeel met houders voor een reservebatterij.

   Batterij niet inbegrepen.

4. QR-code en ID (serienummer) van het bedieningspaneel.

5. Geperforeerd deel van de behuizing. Het is noodzakelijk zodat de sabotagebeveiliging activeert bij elke poging om het apparaat van het oppervlak los te maken. Breek het niet af.

6. Geperforeerde delen van de behuizing voor het naar buiten leiden van kabels van verbonden detectoren en apparaten.

7. Kabelbevestigingen.

Elementen van het paneel

• Superior Hub Hybrid (2G)

• Superior Hub Hybrid (4G) herziening 1

• Superior Hub Hybrid (4G) herziening 2

1. Led-statusindicator van de hub en aangesloten communicatiekanalen.
2. Led-statusindicator van apparaten die zijn aangesloten op de Fibra-bussen van de hub.
3. Sleuf voor micro-simkaart 1.
4. Sleuf voor micro-simkaart 2.
5. Sabotagebeveiliging. Detecteert wanneer het deksel van de behuizing van de Superior Hub Hybrid (2G) wordt verwijderd.
6. QR-code en ID (serienummer) van het apparaat.
7. Aansluiting voor de voedingskabel.
8. Aansluiting voor een ethernetkabel.
9. Aan/uit-knop.
10. Aansluitklemmen voor de aansluiting van een reservebatterij van 12 V.
11. Fibra-kabelklemmen om bekabelde apparaten aan te sluiten.
12. Indicatie voor batterijfout. Licht op bij polariteitsomkering bij het aansluiten van de batterij (wanneer de "-" van de batterij is aangesloten op de klem "+" en omgekeerd).
13. Montagegaten om het paneel van Superior Hub Hybrid (2G) in de behuizing te installeren.

1. Led-statusindicator van de hub en aangesloten communicatiekanalen.
2. Led-statusindicator van apparaten die zijn aangesloten op de Fibra-bussen van de hub.
3. Sleuf voor micro-simkaart 1.
4. Sleuf voor micro-simkaart 2.
5. Sabotagebeveiliging. Detecteert wanneer het deksel van de behuizing van Superior Hub Hybrid (4G) wordt verwijderd.
6. QR-code en ID (serienummer) van het apparaat.
7. Aansluiting voor de voedingskabel.
8. Aansluiting voor een ethernetkabel.
9. Aan/uit-knop.
10. Aansluitklemmen voor de aansluiting van een reservebatterij van 12 V.
11. Fibra-kabelklemmen om bekabelde apparaten aan te sluiten.
12. Indicatie voor batterijfout. Licht op bij polariteitsomkering bij het aansluiten van de batterij (wanneer de "-" van de batterij is aangesloten op de klem "+" en omgekeerd).
13. Montagegaten om het Superior Hub Hybrid (4G) herziening 1 paneel aan de behuizing van de hub te bevestigen.

1. Led-statusindicator van de hub en aangesloten communicatiekanalen.
2. Led-statusindicator van apparaten die zijn aangesloten op de Fibra-bussen van de hub.
3. Sleuf voor micro-simkaart 1.
4. Sleuf voor micro-simkaart 2.
5. Sabotagebeveiliging aan de voorzijde. Het detecteert pogingen om het deksel van de behuizing van het bedieningspaneel te verwijderen.
6. QR-code en ID (serienummer) van het apparaat.
7. Aansluiting voor de voedingskabel.
8. Aansluiting voor een ethernetkabel.
9. Aan/uit-knop.
10. Aansluitklemmen voor de aansluiting van een reservebatterij van 12 V.
11. Fibra-kabelklemmen om bekabelde apparaten aan te sluiten.
12. Indicatie voor batterijfout. Licht op bij een verkeerde polariteit tijdens het aansluiten van de batterij (bijv._, “–” op “+” en vice versa).
13. Montagegaten om het paneel van Superior Hub Hybrid (4G) herziening 2 aan de behuizing van de hub te bevestigen of om het paneel in Case D (430) te installeren met Module Holder (type B).
14. Connector om de sabotagebeveiliging aan de hub te bevestigen. Wordt gebruikt wanneer het paneel van Superior Hub Hybrid (4G) herziening 2 in Case D (430) is geïnstalleerd. De sabotagebeveiliging hoort bij de volledige set van Case, die apart verkocht wordt.
15. Connector voor het bevestigen van de externe led op de hub. Wordt gebruikt wanneer het paneel van Superior Hub Hybrid (4G) herziening 2 in Case D (430) is geïnstalleerd. De externe led is inbegrepen in de volledige set van Superior Hub Hybrid (4G) (without casing).
16. Aansluiting voor een externe antenne voor het mobiele communicatiekanaal (vrouwelijke SMA-connector). Wordt gebruikt wanneer het paneel van Superior Hub Hybrid (4G) herziening 2 in Case D (430) is geïnstalleerd.
17. Sabotagebeveiliging aan de achterzijde. Het signaleert pogingen om de behuizing van het bedieningspaneel los te maken van het oppervlak.

Fibra-kabelklemmen

Superior Hub Hybrid heeft 8 Fibra-bussen De nummers 1 tot 8 worden aangegeven op de kaart van het bedieningspaneel.

Fibra-kabelklemmen:

1. +24 V — voedingsaansluiting van 24 V⎓.
2. A — eerste signaalklem.
3. B — tweede signaalklem.
4. GND — aardingsklem.

Werkingsprincipe

Superior Hub Hybrid is een hybride bedieningspaneel van het Ajax-beveiligingssysteem. Het controleert de werking van de verbonden apparaten.

U kunt tot 100 bekabelde en draadloze Ajax-apparaten aansluiten op Superior Hub Hybrid. De toegevoegde apparaten beschermen tegen inbraak, brand en overstroming, en stelt u in staat om elektrische apparaten handmatig te bedienen of volgens scenario's: in een mobiele app of door op de paniekknop, LightSwitch of het bediendeel met een touchscreen te drukken.

Om de werking van alle apparaten van het beveiligingssysteem te controleren, communiceert de hub met de aangesloten apparaten via drie versleutelde protocollen:

1. Jeweller is een radioprotocol voor het verzenden van gebeurtenissen en alarmen van draadloze Ajax-apparaten. Het communicatiebereik bedraagt maximaal 2.000 m zonder obstakels: muren, deuren of constructies tussen verdiepingen.

Meer informatie over Jeweller

2. Wings is een radioprotocol voor het verzenden van foto's van de detectoren MotionCam en MotionCam Outdoor. Het communicatiebereik bedraagt maximaal 1.700 m zonder obstakels: muren, deuren of constructies tussen verdiepingen.

Meer informatie over Wings

3. Fibra is een bekabeld protocol voor het verzenden van gebeurtenissen en alarmen van bekabelde Ajax-apparaten. Het communicatiebereik is maximaal 2.000 m bij gebruik van een U/UTP-getwist paar van cat. 5 kabel.

Meer informatie over Fibra

Als een detector wordt geactiveerd, slaat het systeem in minder dan een seconde alarm, ongeacht het communicatieprotocol. Bij een alarm activeert de hub de sirenes, start het scenario's en waarschuwt het de meldkamer van het beveiligingsbedrijf en alle gebruikers.

Bescherming tegen sabotage

OS Malevich

Superior Hub Hybrid werkt op het realtime besturingssysteem OS Malevich. Het is beschermd tegen virussen en cyberaanvallen.

OS Malevich brengt nieuwe functies en functionaliteiten naar het Ajax-beveiligingssysteem via draadloze updates. De update vereist geen tussenkomst van een installateur of gebruiker.

De update duurt maximaal 2 minuten als het beveiligingssysteem is uitgeschakeld en de externe voeding en reservebatterij zijn aangesloten.

Hoe OS Malevich wordt bijgewerkt

Indicatie

De led-indicatie van de hub heeft twee modi:

• Hub – serververbinding.

• Waarschuwingen en storingen.

Hub–serververbinding

De modus hub–serververbinding is standaard ingeschakeld. De led van de hub heeft een lijst met indicaties die de systeemstatus of de optredende gebeurtenissen aangeven. Superior Hub Hybrid kan rood, wit, paars, geel, blauw of groen oplichten, afhankelijk van de status.

De statussen van Superior Hub Hybrid kunnen ook gecontroleerd worden in de Ajax-apps.

Toegang tot indicaties

Gebruikers van Superior Hub Hybrid kunnen de indicatie over alarmen en storingen zien nadat ze:

• Het systeem in-/uitschakelen met het Ajax-bediendeel.
• De juiste gebruikers-ID of persoonlijke code invoeren op het bediendeel en een actie uitvoeren die al is uitgevoerd (bijvoorbeeld, het systeem is uitgeschakeld en de uitschakelknop wordt ingedrukt op het bediendeel).
• Druk op de knop van Ajax SpaceControl Jeweller om het systeem in/uit te schakelen of de Deelinschakeling te activeren.
• Het systeem in-/uitschakelen via de Ajax-apps.

Waarschuwingen en storingen

U schakelt deze functie in de instellingen van de hub van de PRO-app in (Hub → Instellingen → Services → Led-indicatie).

Als er in het systeem niets gebeurt (geen alarm, storing, deksel open, enz.), geeft de led de volgende twee statussen van de hub weer:

• Ingeschakeld/gedeeltelijk ingeschakeld of Deelinschakeling ingeschakeld — de led brandt wit.
• Uitgeschakeld — de led licht groen op.

Alarmindicatie

Als het systeem is uitgeschakeld en een van de indicaties uit de tabel aanwezig is, knippert de gele led één keer per seconde.

Ajax-account

Om het systeem in te stellen, installeer de Ajax PRO app en log in op uw PRO-account of maak een nieuwe aan als u er nog geen heeft. Maak niet voor elke space een nieuw account aan, aangezien één account meerdere beveiligingssystemen kan beheren. Waar nodig kunt u voor elke space aparte toegangsrechten instellen.

Een PRO-account registreren

Gebruikersinstellingen, systemen en waarden van aangesloten apparaten worden in de space opgeslagen. Het wijzigen van de beheerder van de space, toevoegen of verwijderen van gebruikers reset niet de instellingen van apparaten die op de space zijn aangesloten.

Verbinden van de hub met Ajax Cloud

Superior Hub Hybrid heeft internettoegang nodig om verbinding te maken met de Ajax Cloud-server. Een verbinding is nodig voor de werking van de Ajax-apps, het op afstand instellen en beheren van het systeem, en voor het versturen van pushmeldingen naar gebruikers.

Superior Hub Hybrid is verbonden met het internet via ethernet en twee simkaarten. Verbind alle communicatiekanalen voor een betere betrouwbaarheid en beschikbaarheid van het systeem. Om dit te doen, installeer eerst het paneel van Superior Hub Hybrid in de standaard behuizing.

Om het hub-paneel in de standaard behuizing te installeren:

1. Indien de behuizing is geïnstalleerd, draai de schroeven los waarmee deze vastzit. Draai de schroef los met een inbussleutel van Ø 4 mm. Deze inbussleutel is inbegrepen in de set van het bedieningspaneel.



2. Verwijder de deksel van de behuizing.

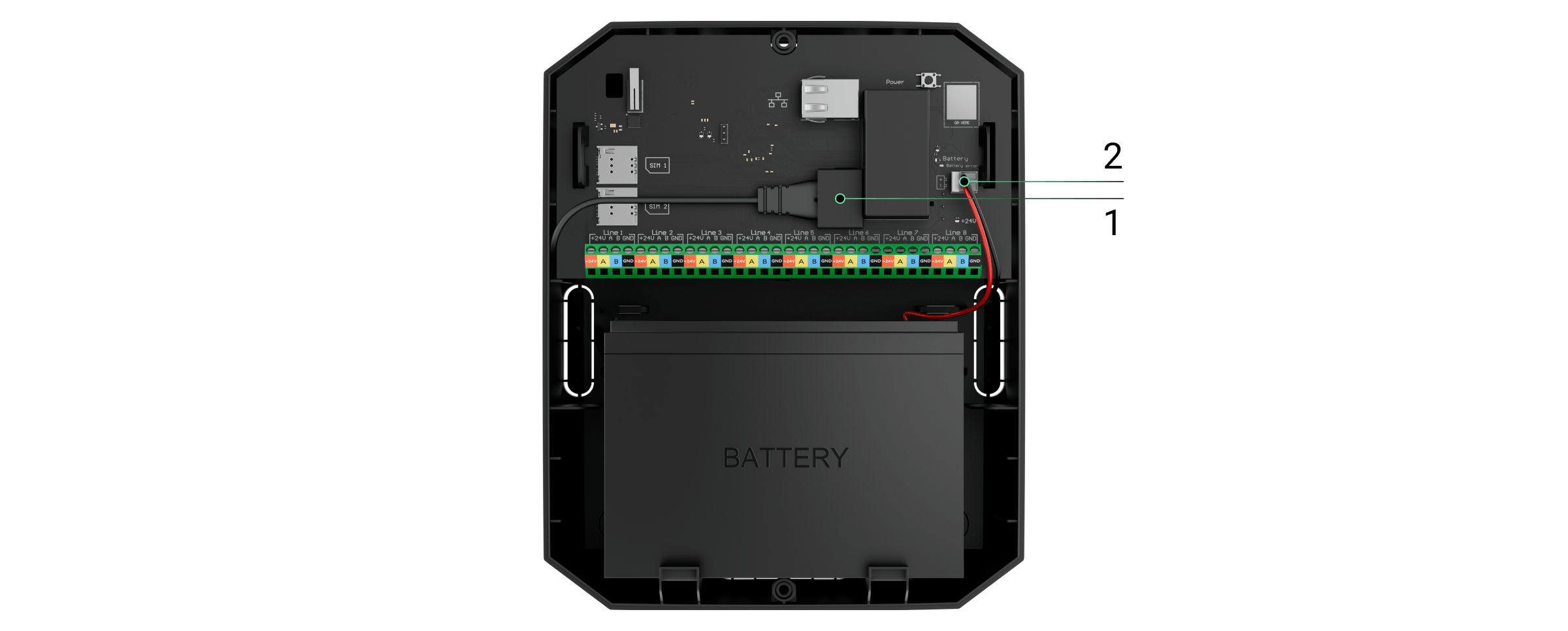

3. Verbind de voedings- en ethernetkabel met de juiste aansluitingen:



   1 — Aansluiting voor de ethernetkabel.

   2 — Aansluiting voor de voedingskabel.

   Gebruik de klemmenblokadapter met schroefaansluiting om de voeding aan te sluiten en zo aan de INCERT-vereisten te voldoen. Meer informatie.

4. Installeer de simkaarten:



   1 — eerste sleuf voor een microsimkaart.

   2 — tweede sleuf voor een microsimkaart.

5. Gebruik een batterij van 12 V⎓ met een capaciteit van 4, 7 of 9 A∙h. De behuizing van de hub is ontworpen voor gebruik met dit type batterij.

6. Houd de aan/uit-knop van de hub ingedrukt. Zodra de hub is ingeschakeld, lichten de leds van de Fibra-kabel op het paneel van de hub op.

7. Wacht tot het bedieningspaneel verbonden is met het internet. De groene of witte kleur van de led geeft aan dat de hub gereed is voor gebruik.

Om het paneel van Superior Hub Hybrid (4G) herziening 2 (productiedatum vanaf juni 2025) in Case D (430) te installeren, raadpleeg de gebruikershandleiding van Case voor instructies over de installatie.

Als de ethernetverbinding mislukt

Als de ethernet-verbinding niet tot stand wordt gebracht, schakel dan de proxy- en MAC-adresfiltratie uit en activeer DHCP in de routerinstellingen. De hub ontvangt automatisch een IP-adres. Daarna kunt u een statisch IP-adres toewijzen aan de hub in de Ajax-app.

Als de verbinding van de simkaart mislukt

Om verbinding te kunnen maken met het mobiele netwerk, moet u een micro-simkaart zonder pincode installeren en zorgen dat u voldoende saldo heeft zodat u kunt voldoen aan de kosten van diensten die bepaald worden door uw mobiele provider. Plaats de simkaart in uw telefoon om de pincode uit te schakelen.

Als de hub geen verbinding kan maken een mobiel netwerk, gebruik dan ethernet om de netwerkinstellingen in te stellen: roaming, APN-toegangspunt, gebruikersnaam en wachtwoord. Neem contact op met de klantenservice van uw mobiele provider om deze waarden te achterhalen.

APN-instellingen instellen of wijzigen in de hub

Een hub toevoegen aan de PRO-versie van de app

Nadat u een hub aan uw account heeft toegevoegd, wordt u de beheerder van het apparaat. Beheerders kunnen andere gebruikers uitnodigen in het beveiligingssysteem en hun rechten bepalen. U kunt tot 50 gebruikers aansluiten op Superior Hub Hybrid.

Elk PRO-account dat op de hub is aangesloten, evenals het profiel van het beveiligingsbedrijf, wordt beschouwd als een gebruiker van het systeem.

Als u de beheerder wijzigt of verwijdert uit de lijst met gebruikers van de hub, worden de instellingen van het systeem of de aangesloten apparaten niet gereset.

Rechten in het Ajax-beveiligingssysteem

Een hub toevoegen die al beheerdersrechten heeft

Als u probeert een hub toe te voegen die al tot een andere space behoort en een beheerder heeft, een PRO-gebruiker met volledige rechten of een bedrijf, zal het systeem u vragen een verzoek te sturen om het toe te voegen aan de huidige beheerders.

Om door te gaan, selecteer Verzoek verzenden. Als uw aanvraag is goedgekeurd, wordt u toegevoegd aan de space waar de hub al is geconfigureerd.

Om te bepalen wie beheerdersrechten heeft voor de hub, lees het artikel of neem contact op met de technische ondersteuning.

Om een hub toe te voegen aan de PRO-versie van de app:

1. Sluit de externe voeding, de reservebatterij, ethernet en/of simkaarten aan op de hub.

2. Schakel de hub in en wacht totdat de led-indicatie voor de verbindingsstatus groen of wit oplicht.

3. Open de PRO-versie van de app. Geef de app toegang tot de gewenste functies. Hierdoor kunt u de mogelijkheden van de Ajax-apps volledig benutten en mist u geen meldingen over alarmen of gebeurtenissen.

4. Zorg ervoor dat u een space heeft. Maak een space aan als u die nog niet heeft.

   Wat is een space

   Een space aanmaken

   Space is beschikbaar voor apps met deze versies en nieuwer:

   • Ajax Security System 3.0 voor iOS;
   • Ajax Security System 3.0 voor Android;
   • Ajax PRO: Tool for Engineers 2.0 voor iOS;
   • Ajax PRO: Tool for Engineers 2.0 voor Android;
   • Ajax PRO Desktop 4.0 voor macOS;
   • Ajax PRO Desktop 4.0 voor Windows.

5. Klik op Hub toevoegen.

6. Kies een geschikte methode: handmatig of via een stapsgewijze handleiding. Gebruik de stapsgewijze begeleiding als u het systeem voor de eerste keer instelt.

Indien u handmatig toevoegen heeft geselecteerd.

• Geef de hub een naam.
• Scan de QR-code van de hub of voer de ID handmatig in.
• Wacht tot de hub is toegevoegd. Na het koppelen wordt de hub weergegeven op het tabblad Apparaten in de PRO-app.

Als u voor een stapsgewijze handleiding heeft gekozen.

Volg de instructies in de app. Als u klaar bent worden de hub en aangesloten apparaten weergegeven op het tabblad Apparaten in de PRO-versie van de app.

Storingenteller

Als er een fout van de hub is gedetecteerd (bijv. er is geen externe voeding beschikbaar), wordt er een storingsteller weergegeven bij het apparaatpictogram in de Ajax-app.

Alle storingen kunnen worden bekeken in de statussen van de hub. Velden met storingen worden rood gemarkeerd.

Hub-pictogrammen

Pictogrammen geven enkele statussen van Superior Hub Hybrid weer. U kunt ze in de Ajax-app inzien via het tabblad Apparaten .

Statussen van de hub

De statussen vindt u in de Ajax-app:

1. Ga naar het tabblad Apparaten .

2. Selecteer Superior Hub Hybrid in de lijst.

Selectie van de installatieplaats

Bevestig de behuizing van Superior Hub Hybrid op een verticaal oppervlak met de meegeleverde bevestigingsmiddelen. Alle gaten die u nodig heeft voor de bevestiging van de behuizing zijn al gemaakt.

Het is raadzaam om de hub uit het zicht te installeren, bijvoorbeeld in de berging. Dit verkleint de kans op sabotage of jamming van het beveiligingssysteem. Houd er rekening mee dat het apparaat alleen bedoeld is voor installatie binnenshuis.

Kies een locatie waar de hub via alle mogelijke communicatiekanalen kan worden aangesloten: ethernet en twee simkaarten. De sterkte van het mobiele signaal op de installatielocatie moet stabiel zijn en 2-3 streepjes bedragen. We garanderen geen juiste werking van het apparaat bij een zwakke mobiele signaalsterkte.

Houd bij het kiezen van een installatielocatie rekening met de afstand tussen de hub en draadloze apparaten en de aanwezigheid van obstakels die het radiosignaal kunnen hinderen: muren, tussenliggende vloeren of grote voorwerpen in de ruimte.

Om de signaalsterkte op de plaats van installatie van draadloze apparaten ruwweg te berekenen, gebruikt u onze Calculator van radiocommunicatiebereik. Gebruik de Fibra-voedingscalculator om het bereik van de bekabelde verbinding te berekenen.

Voer de signaalsterktetesten van Jeweller, Wings en Fibra uit. Op de gekozen installatielocatie moeten alle aangesloten apparaten een stabiele signaalsterkte van 2 - 3 streepjes hebben. Bij een lage signaalsterkte van 1 of 0 streepjes kunnen wij geen stabiele werking van het beveiligingssysteem garanderen.

Als het systeem apparaten heeft met een signaalsterkte van 1 of 0 streepjes, overweeg dan om de hub of het apparaat te verplaatsen. Als dit niet mogelijk is of als het apparaat nog steeds een lage of onbetrouwbare signaalsterkte heeft nadat het is verplaatst, gebruik dan signaalversterkers.

Installatie van het bedieningspaneel

Zorg, voor de installatie, dat u de optimale locatie voor het apparaat heeft gekozen en dat deze voldoet aan de eisen van deze handleiding.

Om Superior Hub Hybrid te installeren met de standaard behuizing:

1. Bereid de kabeluitgangen vooraf voor door de geperforeerde delen van de Superior Hub Hybrid-behuizing voorzichtig uit te drukken.



2. Bevestig de behuizing op het verticale oppervlak op de gekozen installatieplaats met de meegeleverde schroeven met behulp van alle bevestigingspunten. Een zit in het geperforeerde deel boven de sabotagebeveiliging. Deze is nodig voor activering van de sabotagebeveiliging in het geval iemand probeert om de behuizing te demonteren.



3. Plaats het paneel van Superior Hub Hybrid in de behuizing op de houders.



4. Verbind de reservebatterij van 12 V⎓. Sluit geen voedingen van derden aan. Dit kan leiden tot een storing van het bedieningspaneel.

   Gebruik een 12 V⎓ batterij met een capaciteit van 4, 7 of 9 A∙h. De maximale afmeting van de te installeren batterij in de behuizing is 151 × 65 × 94 mm, en het gewicht is 5 kg. Er zijn speciale houders voorzien voor deze batterijconfiguratie in de behuizing van de hub. U kunt batterijen met een andere capaciteit gebruiken als ze geschikt zijn qua formaat en de oplaadtijd niet langer is dan 72 uur om te voldoen aan Grade 2 of 24 uur voor Grade 3. Het maximale laadvermogen van Superior Hub Hybrid bedraagt 350 mA.

5. Schakel de hub in.

6. Plaats het deksel op de behuizing en zet het vast met de meegeleverde schroeven.

7. Controleer de status van de behuizing van de hub in de PRO-versie van de app. Als de app een sabotagealarm weergeeft, controleer dan of de behuizing van de Superior Hub Hybrid goed vastzit.

Om het paneel van Superior Hub Hybrid (4G) herziening 2 (productiedatum vanaf juni 2025) in Case D (430) te installeren, raadpleeg de gebruikershandleiding van Case voor instructies over de installatie.

Installeer de hub niet

Het aansluiten van apparaten voorbereiden

Maak minstens één virtuele ruimte aan voordat u apparaten aan het systeem toevoegt. Ruimtes worden gebruikt om apparaten te groeperen en om de informatie-inhoud van meldingen te vergroten. De naam van het apparaat en de ruimte worden weergegeven in de tekst van de gebeurtenis of het alarm van het Ajax-beveiligingssysteem.

Verbinding van draadloze apparaten

Om een apparaat aan de hub toe te voegen, in de PRO-versie van de app:

1. Open de ruimte en selecteer Apparaat toevoegen.

2. Geef het apparaat een naam, scan of voer handmatig de QR-code in, en selecteer een groep als de groepsmodus is ingeschakeld.

3. Klik op Toevoegen: het aftellen voor het toevoegen van een apparaat begint.

4. Volg de instructies in de app om het apparaat te verbinden.

5. Herhaal stappen 1 - 4 om alle vereiste apparaten toe te voegen.

Om een apparaat aan de hub toe te voegen, moet het apparaat zich binnen het communicatiebereik van de hub bevinden: op dezelfde beveiligde locatie.

Verbinding met bekabelde apparaten

Met de bekabelde Fibra-communicatietechnologie kunnen segmenten van maximaal 2.000 meter worden aangemaakt. Tot 8 segmenten in één systeem onder beheer van de Superior Hub Hybrid.

Superior Hub Hybrid heeft 8 bussen die compatibel zijn met alle Fibra-apparaten, ongeacht het type. De beveiligingsdetectoren, bediendelen en sirenes worden op dezelfde kabel aangesloten en garanderen de beveiliging van een bepaald deel van de locatie.

Ontwerp en voorbereiding

Om het systeem correct te laten werken, is het belangrijk om het project goed te ontwerpen en alle apparaten correct te installeren. Het niet opvolgen van de basisregels voor installatie en de aanbevelingen in de gebruikershandleiding kan leiden tot een onjuiste werking of verbindingsverlies tussen de hub en de geïnstalleerde apparaten.

Houd bij het ontwerpen van de lay-out van het systeem rekening met het bekabelingsschema van de voedingskabels die op de locatie zijn aangelegd. De signaalkabels van de Fibra-apparaten moeten op een afstand van minstens 50 cm van de voedingskabels worden gelegd wanneer deze parallel worden gelegd en in een hoek van 90° wanneer ze elkaar kruisen.

In totaal kunt u tot 100 Ajax-apparaten aansluiten op Superior Hub Hybrid. De verhouding tussen bekabelde en draadloze apparaten in het systeem is niet van belang. U kunt bijvoorbeeld 50 bekabelde en 50 draadloze apparaten of 99 bekabelde en 1 draadloos apparaat verbinden.

Voor locaties die in aanbouw of renovatie zijn, worden de kabels voor bekabelde apparaten pas aangelegd nadat de rest gereed is. Gebruik beschermbuizen om kabels van bekabelde apparaten weg te werken om de kabels te ordenen en vast te zetten; kabelbinders, clips en nietjes kunnen worden gebruikt om ze vast te zetten.

Voorkom indien mogelijk externe schade aan de kabels. Gebruik een kabelgoot voor elektra bij het extern leggen van kabels (zonder ze binnen de muren te monteren). Kabelgoten mogen niet meer dan de helft gevuld zijn met kabels. Laat de kabels niet doorhangen. De kabelgoot moet uit het zicht geplaatst worden indien mogelijk, bijvoorbeeld achter meubilair.

We raden aan om kabels in de muren, vloeren en plafonds te leggen. Dit biedt meer veiligheid: de kabels zijn niet zichtbaar, het is onmogelijk om ze per ongeluk te beschadigen en een inbreker kan er niet bij.

Houd bij het selecteren van een kabel rekening met de lengte van de verbindingskabels en het aantal aan te sluiten apparaten; deze waarden beïnvloeden de signaalsterkte. We raden aan om afgeschermde koperen kabels met een hoogwaardige isolatielaag te gebruiken. Controleer de kabels op knikken en fysieke schade vóór de installatie.

Houd tijdens het installeren rekening met de buigradius die de fabrikant bij de specificaties van de kabel noemt. Anders loopt u het risico de geleider te beschadigen of te breken. De buigradius wordt door de fabrikant aangegeven in de kabelspecificaties.

Signaalsterkte en kabellengte

De Fibra-signaalsterkte wordt bepaald door het aantal niet-geleverde of beschadigde datapakketten in een bepaalde periode. De signaalsterkte wordt weergegeven door het pictogram in het tabblad Apparaten :

• Drie streepjes — uitstekende signaalsterkte.

• Twee streepjes — goede signaalsterkte.

• Eén streepje — lage signaalsterkte; stabiele werking wordt niet gegarandeerd.

• Doorgestreept pictogram — geen signaal.

De signaalsterkte wordt beïnvloed door de volgende factoren: het aantal aangesloten apparaten op één bus, de lengte en het type kabel, en de correcte verbinding van de kabels met de klemmen van het apparaat.

De maximale kabellengte hangt af van het kabeltype, het materiaal en de methode om de apparaten aan te sluiten. Bij aansluiting via een busverbinding (radiale bekabeling) (hub – apparaten – afsluitweerstand) met een U/UTP cat.5 (4×2×0.51) getwist paar kabel, kan de lengte van de bekabelde verbinding oplopen tot 2.000 meter. De minimale kabellengte voor het aansluiten van bekabelde apparaten bedraagt 1 meter.

Bij aansluiting via een ringverbinding (hub – apparaten – hub) bedraagt de maximale kabellengte 500 meter bij gebruik van een getwist paar.

Installatie en verbinding

Verbind de apparaten met de hub met een vieraderige kabel. Twee kabels voeden het apparaat (+24 V en GND), en de andere (A en B) worden gebruikt voor gegevensuitwisseling tussen verbonden apparaten en de hub. Let bij het aansluiten van kabels op de polariteit en de aansluitvolgorde van de kabels.

Apparaten worden op de hub aangesloten via twee topologieën: Ring en Bus (radiale bekabeling). De apparaten worden één voor één op de Fibra-kabel aangesloten, zoals aangegeven in de afbeelding.

Wij adviseren om bekabelde apparaten gelijkmatig over alle Fibra-bussen van de hub te verdelen om de betrouwbaarheid te verhogen.

We raden aan om bekabelde apparaten aan te sluiten via de ringverbinding. Als de kabel wordt gebroken, blijven de apparaten verbonden met Superior Hub Hybrid via een busverbinding (radiale bekabeling) en zullen gebeurtenissen en alarmen naar de hub blijven verzenden. Gebruikers en het beveiligingsbedrijf ontvangen een melding over de kabelbreuk.

Sluit bij gebruik van de ringverbinding twee kabels per segment aan en beperk de maximale lengte van de bekabelde verbinding tot 500 meter (bij verbinding via de busverbinding (radiale bekabeling) is dit tot 2.000 meter).

Draai bij het aansluiten van apparaten de kabels niet in elkaar, maar soldeer ze. De uiteinden van de kabels die in de aansluitklemmen van het apparaat worden gestoken, moeten worden vertind om de betrouwbaarheid van de verbinding te vergroten.

Volg de polariteit en de verbindingsvolgorde van de kabels. Maak de kabels stevig vast aan de aansluitklemmen. Als de behuizing van het apparaat bevestigingspunten voor kabels heeft, zet de kabel dan vast met kabelbinders.

Om een detector of apparaat te verbinden:

1. Schakel de hub uit en maak deze spanningsloos. Koppel de reservebatterij los.



   1 — Externe voeding

   2 — Reservebatterij

2. Leid de vieraderige kabels in de behuizing. Sluit de kabels aan op de kabelklemmen van Superior Hub Hybrid:



   +24 V — voedingsaansluiting van 24 V⎓.

   A, B — signaalklemmen.

   GND: aarde.

3. Sluit het andere uiteinde van de vieraderige kabel aan op de aansluitklemmen van het eerste apparaat in de bus en let daarbij op de polariteit en de volgorde van de bekabeling. Maak de kabel stevig vast aan de aansluitklemmen van het apparaat.

4. Als er andere apparaten op het segment zijn aangesloten, bereidt u de kabel voor het volgende apparaat voor en sluit u deze aan op de aansluitingen.



   +24 V — voedingsaansluiting van 24 V⎓.

   A, B — signaalklemmen.

   GND: aarde.

5. Sluit indien nodig andere apparaten aan op de bus.

6. Installeer een afsluitweerstand van 120 ohm op het laatste apparaat van de bus bij een bustopologie (radiaal). Er wordt een afsluitweerstand geïnstalleerd tussen aansluitklemmen A en B van het laatste apparaat op de bus.



   Voor een Ringtopologie is er geen afsluitweerstand nodig. Sluit in dit geval het laatste apparaat op de bus aan op de volgende Fibra-bus van de hub.

   De nominale waarde van de afsluitweerstanden is 120 Ω. Afsluitweerstanden zijn inbegrepen in de volledige set van Superior Hub Hybrid.

   De ringtopologie is beschikbaar met OS Malevich 2.16 en nieuwer.

   Meer informatie over verbindingsmethoden

7. Verbind de voeding van de hub en zet deze aan.

8. Voeg apparaten handmatig of via het scannen van bussen toe aan het systeem.

9. Voer de Fibra-signaalsterktetest uit voor elk aangesloten apparaat. De aanbevolen signaalsterkte is twee of drie streepjes. Controleer anders de aansluiting en integriteit van de kabels of verplaats de systeemapparaten.

Bekabelde apparaten toevoegen

Er zijn twee manieren om bekabelde apparaten toe te voegen: handmatig en via het scannen van bussen. Het kan handig zijn om een paar apparaten handmatig toe te voegen, bijvoorbeeld wanneer u een defecte detector vervangt door een nieuwe. Het automatisch scannen van bussen is handig wanneer u veel apparaten toevoegt.

Om een bekabeld apparaat handmatig toe te voegen:

1. Open de PRO-versie van de app.

2. Selecteer het object waaraan u het apparaat wilt toevoegen.

3. Ga naar het tabblad Apparaten en selecteer Apparaat toevoegen.

4. Geef het apparaat een naam, scan of voer de QR-code in (beschikbaar op de behuizing van het apparaat en op de verpakking), selecteer een ruimte en een groep (als de groepsmodus is ingeschakeld).

5. Klik op Toevoegen.

Apparaten toevoegen via het scannen van bussen:

1. Open de PRO-versie van de app.

2. Selecteer het object waaraan u de apparaten wilt toevoegen.

3. Ga naar het tabblad Apparaten .

4. Klik op Apparaat toevoegen.

5. Selecteer Voeg alle Fibra-apparaten toe.

6. De hub scant dan de Fibra-bussen.

Na het scannen van de bussen geeft de PRO-app een lijst van bekabelde apparaten weer die op de hub zijn aangesloten. De apparaten in de lijst zijn gesorteerd op basis van de bussen waarop ze fysiek zijn aangesloten. U kunt het apparaat vinden door een deel van de naam, het model of de ID in het zoekveld in te voeren.

Standaard bevat de aanduiding van het apparaat de naam en ID. Om een apparaat aan de hub te koppelen, bewerkt u de naam, wijst u het toe aan een ruimte en een groep als de groepsmodus is geactiveerd.

Om de installateur in staat te stellen het apparaat de juiste naam te geven of er een ruimte en een groep aan toe te wijzen, hebben we twee methoden voor het identificeren van een apparaat voorzien: via de led-indicatie en via een alarm.

Methode 1: identificeer het apparaat via de knipperende leds

Na het scannen van de bussen geeft de PRO-app een lijst van bekabelde apparaten weer die op de hub zijn aangesloten.

Klik op een apparaat in deze lijst. Nadat u een apparaat geselecteerd begint de led-indicator van dit apparaat te knipperen. Nadat u het apparaat heeft geïdentificeerd, kunt u het koppelen met de hub.

Om een apparaat aan een hub te koppelen:

1. Klik op een apparaat in de lijst.

2. Geef het apparaat een naam.

3. Geef een ruimte en een groep op als de groepsmodus is ingeschakeld.

4. Klik op Opslaan.

5. Het gekoppelde apparaat verdwijnt uit de lijst met apparaten die toegevoegd kunnen worden.

Methode 2: Apparaten toevoegen via alarmen

Selecteer de schakelaar Prioriteit geven aan geactiveerde apparaten.

Laat een alarm afgaan. Loop bijvoorbeeld voor een bewegingsdetector, druk op een knop op het bediendeel of activeer de sabotagebeveiliging van een sirene.

Zodra de detector is geactiveerd, wordt deze bovenaan de lijst geplaatst in de categorie Onlangs geactiveerde apparaten. Het apparaat blijft 5 seconden in deze categorie staan en gaat dan terug naar de kabelcategorie. Nadat u het apparaat heeft geïdentificeerd, kunt u het koppelen met de hub.

Om een apparaat aan een hub te koppelen:

1. Klik op een apparaat in de lijst.

2. Geef het apparaat een naam.

3. Geef een ruimte en een groep op als de groepsmodus is ingeschakeld.

4. Klik op Opslaan.

5. Het gekoppelde apparaat verdwijnt uit de lijst met apparaten die toegevoegd kunnen worden.

Het bijwerken van de status van bekabelde apparaten is afhankelijk van de pingperiode (aanpasbaar in de Jeweller/Fibra-instellingen).

Als de hub al het maximale aantal apparaten heeft toegevoegd (voor Superior Hub Hybrid is dit standaard 100), krijgt u een foutmelding wanneer u er een toevoegt.

Aangesloten Ajax-apparaten werken slechts met één hub. Zodra ze zijn toegevoegd aan een nieuwe hub, worden deze apparaten verwijderd van de apparatenlijst van de oude hub. Dit moet gedaan worden via de Ajax PRO-app.

Instellingen van de hub

De instellingen van het bedieningspaneel kunnen worden gewijzigd in de Ajax PRO-apps. Om de instellingen te wijzigen:

1. Log in op de PRO-versie van de app.

2. Selecteer een gebruiker in de lijst.

3. Ga naar het tabblad Apparaten .

4. Selecteer een hub.

5. Ga naar de Instellingen door op het tandwielpictogram te klikken.

6. Selecteer een categorie voor instellingen en breng wijzigingen aan. Klik na het aanbrengen van de wijzigingen op Terug om de nieuwe instellingen op te slaan.

De instellingen van de hub resetten

Om de fabrieksinstellingen van de hub te herstellen:

1. Schakel de hub in als deze is uitgeschakeld.

2. Verwijder alle gebruikers en installateurs van de hub.

3. Houd de aan/uit-knop gedurende 30s ingedrukt — de led-indicatie op het paneel van de hub begint rood te knipperen.

4. Verwijder de hub uit uw account.

Space-instellingen

In de instellingen van de space kunt u het volgende configureren:

• Afbeelding en naam

• Adres

• Gebruikers

• Privacy

• Geofence

• Groepen

• Videoscenario's

• Tijdzone

• Beveiligingsbedrijven

• Sjablonen voor instellingen

• Installateurs/Bedrijven

Instellingen kunnen worden gewijzigd in de Ajax-app:

1. Selecteer de space als u er meerdere heeft of als u een PRO-app gebruikt.

2. Ga naar het tabblad Beheer.

3. Ga naar Instellingen door op het tandwielpictogram in de rechterbovenhoek te klikken.

4. Stel de vereiste waarden in.

5. Druk op Terug om de nieuwe instellingen op te slaan.

Een space configureren

Extra functies

Videobewaking

Superior Hub Hybrid is compatibel met Ajax-camera's en NVR's en met camera's van derden die het RTSP-protocol of SDK-integratie ondersteunen.

👉 Camera's verbinden met het Ajax-systeem

U kunt het aantal camera's en NVR's dat aan de space kan worden toegevoegd, berekenen met behulp van de Calculator voor video-apparaten.

Scenario's

Met Superior Hub Hybrid kunt u tot 32 scenario's maken en de impact van de menselijke factor op de beveiliging tot een minimum beperken. De hub kan de beveiliging van het gehele systeem of een groep beheren volgens een schema; de rookmachine activeren als inbrekers een ruimte betreden; een ruimte spanningsloos maken en de noodverlichting inschakelen bij brand; de watertoevoer afsluiten bij lekkage; verlichting, elektrische sloten, rolluiken en garagedeuren bedienen; bij het wijzigen van de beveiligingsmodus door op een knop te drukken of door een alarm van een detector; aangepaste audioclips afspelen via spraakmodules als reactie op alarmen, volgens een schema of het wijzigen van de beveiligingsmodus (niet beschikbaar voor Superior Hub Hybrid (2G)).

Scenario's kunnen worden gebruikt om het aantal routinehandelingen te verminderen en de productiviteit te verhogen. De automatiseringsapparaten van Ajax reageren op veranderingen in temperatuur en luchtkwaliteit. U kunt bijvoorbeeld instellen dat de verwarming wordt ingeschakeld als de temperatuur te laag wordt, of het toevoersysteem, de luchtbevochtiger en de airconditioning regelen om een aangenaam binnenklimaat te behouden.

Een scenario aanmaken en aanpassen

Fotoverificatie

Superior Hub Hybrid ondersteunt de bewegingsdetectoren MotionCam en MotionCam Outdoor. Wanneer de detectoren worden geactiveerd, maken ze een reeks opnames zodat u kunt zien hoe gebeurtenissen zich ontwikkelen. Dit bespaart gebruikers onnodige stress en zorgt ervoor dat beveiligingsbedrijven niet onnodig patrouilles op pad hoeven te sturen.

De detector activeert de camera wanneer deze ingeschakeld is en beweging detecteert. Alleen gebruikers met toegang tot het logboek en geautoriseerd personeel van het beveiligingsbedrijf kunnen visuele alarmverificaties zien, mits het beveiligingssysteem is aangesloten op de meldkamer.

Als de functie Foto op demand is geactiveerd, kunnen detectoren een foto maken op aanvraag van een systeemgebruiker of PRO-gebruiker met de juiste rechten. Het maken van een foto wordt altijd geregistreerd in het logboek van de hub.

De foto's zijn in elk stadium van de transmissie versleuteld. Ze worden opgeslagen op de Ajax Cloud-server en worden niet verwerkt of geanalyseerd.

Meer informatie

Onderhoud

Controleer regelmatig de werking van Superior Hub Hybrid en aangesloten apparaten. De optimale testfrequentie is elke drie maanden. Verwijder regelmatig stof, spinnenwebben en ander vuil van de behuizing. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.

Gebruik geen middelen die alcohol, aceton, benzine, of andere actieve oplosmiddelen bevatten om het apparaat te reinigen.

Vastgestelde ondersteuningsperiode

We brengen beveiligingsupdates uit voor hubs voor minstens twee jaar van de garantieperiode.

Technische specificaties

Alle technische specificaties van Superior Hub Hybrid (2G)

Alle technische specificaties van Superior Hub Hybrid (4G)

Conform de normen

Naleving van INCERT-installatievoorschriften

Instelling volgens de EN-vereisten

Garantie

De garantie op de producten van de Limited Liability Company, "Ajax Systems Manufacturing", is 2 jaar geldig na aankoop.

Als het apparaat niet goed werkt, neem dan eerst contact op met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.

Garantieverplichtingen

Gebruikersovereenkomst

Contact opnemen met de technische ondersteuning:

• e-mail

• Telegram

Gefabriceerd door “AS Manufacturing” LLC
