Innowacje Ajax osiągnęły nowy poziom. Mimo że technologia z lat 80. wciąż jest obecna w branży ochrony, nasi inżynierowie opracowali Fibrę – technologię przewodową cyfrowej generacji. Fibra łączy niezawodność przewodów ze swobodą połączeń radiowych. Zwykły czterożyłowy kabel w połączeniu z Fibrą zyskuje niezwykłe właściwości.

Urządzenia Fibra

Łączność do 2000 metrów, kompatybilność ze wszystkimi typami urządzeń, 60 godzin pracy systemu składającego się z 30 urządzeń na zapasowej baterii, zaawansowane zabezpieczenia antysabotażowe, weryfikacja fotograficzna, natychmiastowe powiadomienia, bezproblemowa instalacja i zdalna konfiguracja za pomocą aplikacji – wszystko, co było możliwe w bezprzewodowym systemie Ajax, jest teraz dostępne za pomocą przewodów i Fibry.

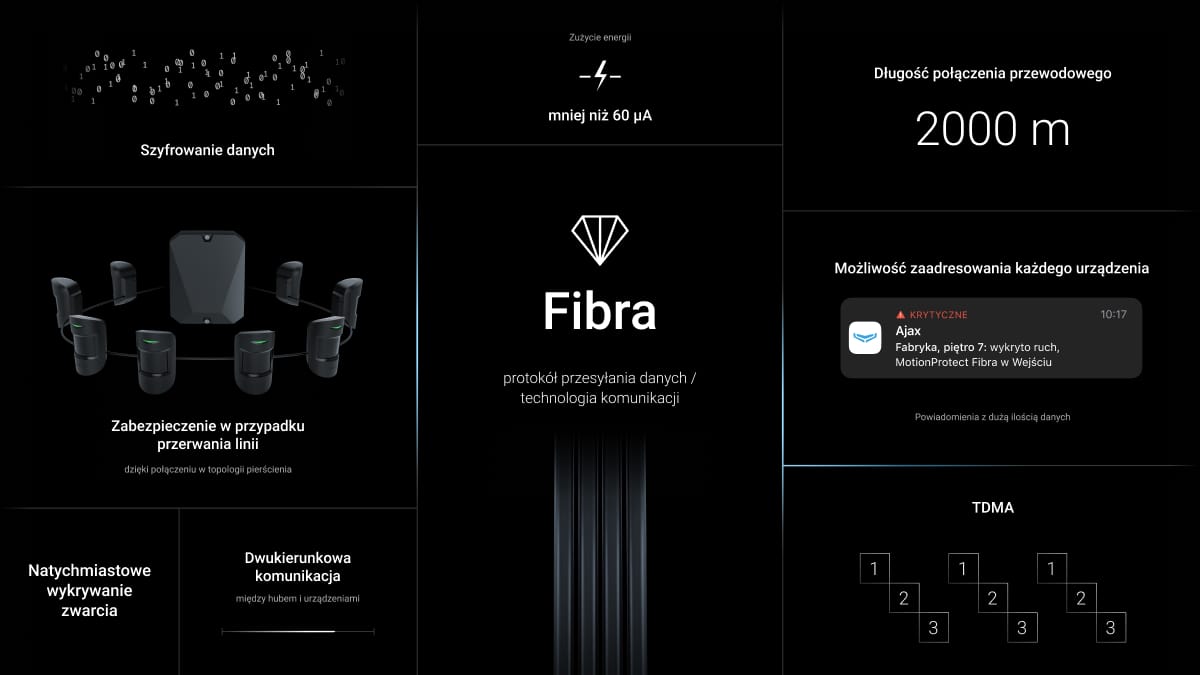

Przegląd technologii Fibra

Wrażenie działania bezprzewodowego w połączeniu przewodowym

Na poziomie fizycznym Fibra wygląda jak połączenie magistralowe: czujniki są połączone z panelem sterowania za pomocą czterożyłowego kabla. Prawdziwa rewolucja kryje się na poziomie oprogramowania. Protokół komunikacyjny Fibra odziedziczył wszystkie zalety technologii radiowej Jeweller; wymaga minimalnej mocy do dwukierunkowej transmisji danych pakietowych. Cecha ta zapewnia większą swobodę podczas instalacji systemu w porównaniu z dostępnymi na rynku rozwiązaniami analogowymi i cyfrowymi.

Jedna linia Fibra pozwala podłączyć pojedynczy czujnik lub kilkadziesiąt różnych urządzeń przewodowych Ajax w dowolnej kombinacji. Czujniki przewodowe z linii produktów MotionCam nie są wyjątkiem. Nie potrzebujesz osobnego kabla, aby otrzymywać fotograficzne weryfikacje alarmów. Są one przesyłane tą samą linią, której urządzenia systemowe wykorzystują do komunikacji zdarzeń. W aplikacjach Ajax urządzenia są zorganizowane według pomieszczeń i grup, niezależnie od ich fizycznego połączenia z hubem. Oznacza to, że system alarmowy ma zarówno architekturę fizyczną, jak i cyfrową.

Wiele linii Fibra umożliwia poprowadzenie okablowania wygodną i bezpieczną trasą, a następnie dostosowanie cyfrowej architektury systemu w aplikacji PRO. Dzięki takiej elastyczności i długości połączenia do 2 kilometrów, niezależnie od tego, czy chroniony jest budynek wielopiętrowy czy kilka budynków. Nie musisz komplikować swojego systemu wzmacniaczami sygnału lub dodatkowymi zasilaczami.

Dopuszczalna długość linii Fibra w porównaniu do średniej długości połączenia przewodowego w branży.

Logika protokołu Fibra zapewnia ochronę przed konfliktami: nawet 30 czujników podłączonych do jednej linii będzie komunikować się stabilnie, nawet przy jednoczesnym wyzwoleniu. Alarmy są przesyłane w ciągu 0,15 sekundy.

Niezrównana wydajność energetyczna

Dzięki zastosowaniu technologii Fibra czujniki zużywają mniej niż 0,4 W. To dziesięć razy mniej niż średnia branżowa dla cyfrowych czujników przewodowych. Niskie zużycie energii pozwala na podłączenie większej liczby urządzeń za pomocą jednej linii i umożliwia dłuższe połączenia przewodowe. Wynika to z logiki protokołu, który odziedziczył kluczowe cechy Jewellera.

Komunikacja Fibra jest zorganizowana zgodnie z zasadą TDMA. Każde urządzenie ma określony limit czasu na wymianę danych z hubem. Przez pozostały czas ich moduły komunikacji są nieaktywne. To znacznie zmniejsza zużycie prądu i pozwala uniknąć zakłóceń nawet w przypadku jednoczesnej komunikacji wielu urządzeń. Nawet dziesięć syren Fibra podłączonych do jednej linii będzie bez problemu synchronicznie sygnalizować alarmy.

Przedziały czasowe są tak ułożone, by alarmy były przekazywane natychmiast. Jeśli czujnik nie odpowiada, hub powtarza żądanie jeszcze dwukrotnie, a następnie powiadamia użytkowników i agencję ochrony o utracie urządzenia.

Rezultatem tego jest wyjątkowa autonomia systemu w przypadku awarii zasilania. 30 przewodowych urządzeń Fibra może pracować przez 60 godzin na zapasowej baterii o pojemności 7 Ah. Jest to 5 razy więcej niż wymaga klasa 2 i odpowiada wymaganiom klasy 3.

👉 Czym są klasy i dlaczego spełnienie ich wymagań jest tak ważne dla systemu alarmowego

Zaawansowane funkcje antysabotażu

Do ochrony przesyłanych danych Fibra wykorzystuje szyfrowanie z kluczem dynamicznym. Złamanie takich zabezpieczeń i dotarcie do danych wymaga ogromnej mocy obliczeniowej i mnóstwa czasu. Inaczej mówiąc, to daremny wysiłek. Jednak nawet najlepiej zaszyfrowane dane muszą dotrzeć do celu. Każda sesja komunikacyjna pomiędzy hubem a urządzeniem rozpoczyna się od uwierzytelnienia: porównywane są unikalne znaczniki i właściwości. Jeśli choć jeden z parametrów nie przejdzie weryfikacji, hub zignoruje polecenia tego urządzenia. Dlatego manipulowanie danymi lub przechwytywanie ich nie ma sensu.

System Ajax stale monitoruje swój stan: hub odpytuje podłączone urządzenia z możliwie największą częstotliwością, automatycznie wyznaczoną przez system. Jeśli czujnik nie odpowiada, otrzymasz powiadomienie w ciągu 36 sekund. Napięcie na każdym urządzeniu jest monitorowane. Jeśli linia jest uszkodzona, a poziom zasilania spada, również otrzymasz powiadomienie. System natychmiast wykrywa zwarcie i informuje o tym stację monitorowania i użytkowników. A kiedy problem zostanie usunięty, nie ma potrzeby wymiany bezpieczników – system automatycznie przywróci działanie.

Ponadto zaktualizowany OS Malevich umożliwia fizyczne zabezpieczenie linii Fibra przed zerwaniem. Aby to zrobić, trzeba podłączyć początek linii do jednego terminala huba, a jej koniec do drugiego. Takie połączenie tworzy topologię pierścienia¹. W przypadku uszkodzenia linii pierścień rozdziela się na dwa działające segmenty, a o zdarzeniu powiadamiana jest agencja ochrony oraz użytkownicy.

1 — Topologia pierścienia jest dostępna z OS Malevich 2.16 lub nowszym.

Fibra obsługuje topologię połączenia pierścieniowego. I z Hub Hybrid umożliwia korzystanie z 4 pierścieni w systemie.

Nowe funkcje w aplikacjach PRO

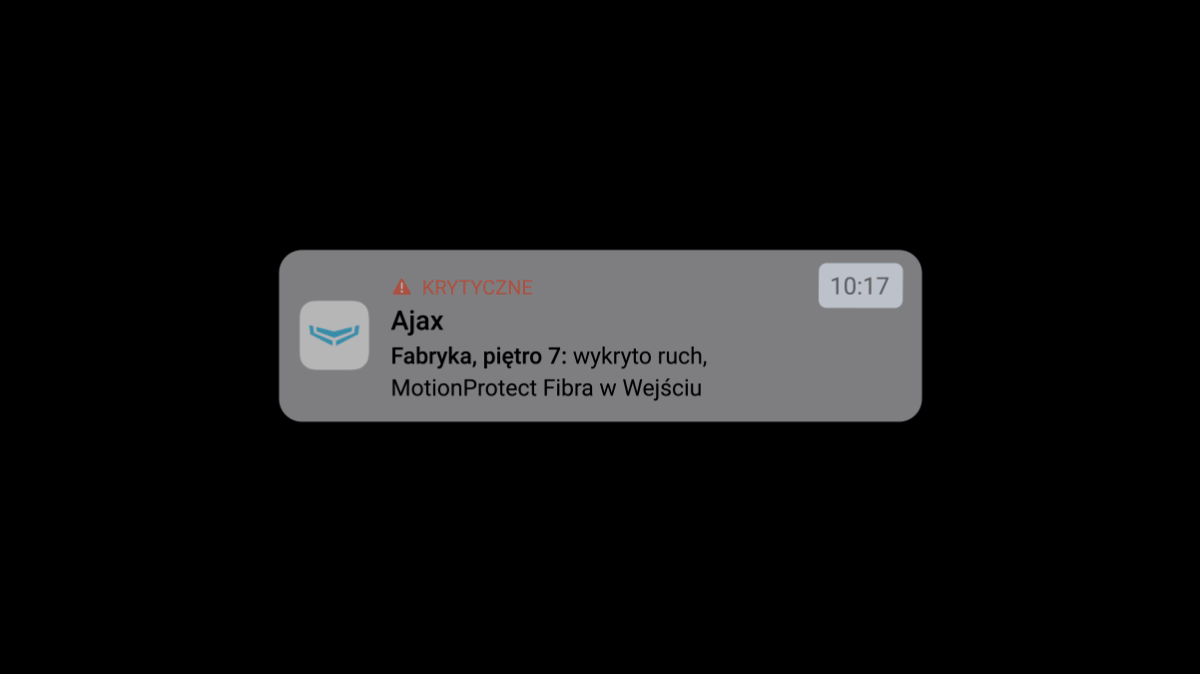

Fibra w pełni odziedziczyła sposób obsługi bezprzewodowych systemów Ajax. Powiadomienia w aplikacji zawierają wyczerpujące informacje: typ zdarzenia, datę, czas, nazwę czujnika i pomieszczenie, w którym znajduje się czujnik. Dzięki adresowalności urządzeń dokładnie wiadomo, co dzieje się w systemie i w obiekcie — nawet jeśli do jednej linii podłączonych jest kilkanaście czujników. Obsługa weryfikacji fotograficznej przez przewodowe czujniki ruchu MotionCam i MotionCam (PhOD) oznacza maksymalną ilość informacji z systemu i pełną kontrolę na wyciągnięcie ręki.

Aby uprościć instalację urządzeń przewodowych Fibra, stworzyliśmy specjalne funkcje oprogramowania. Funkcja skanowania linii automatycznie wyszukuje urządzenia nieprzypisane do huba i umożliwia dodanie ich do systemu — za pomocą zaledwie kilku kliknięć.

Interfejs skanowania linii Fibra w aplikacji Ajax PRO.

Wbudowany test obciążeniowy zużycia energii pomaga upewnić się, że system ma wystarczającą moc w każdym scenariuszu. Po zainstalowaniu systemu instalator za pomocą aplikacji PRO symuluje maksymalne możliwe zużycie energii: czujniki uruchamiają alarmy, klawiatury są aktywowane, a syreny włączane. Po przejściu tego testu masz pewność, że system będzie miał wystarczające zasilanie w każdej sytuacji.

Jeśli do monitorowania systemów Ajax używasz zintegrowanej aplikacji PRO Desktop, na liście wygodnych funkcji zobaczysz dodaną automatyczną synchronizację systemu. Po zakończeniu procesu instalacji i wstępnych ustawień cała konfiguracja urządzeń Ajax jest automatycznie pobierana z serwera w chmurze. Inżynier ze stacji monitorowania nie traci czasu na ręczne kopiowanie urządzeń, co eliminuje pomyłki.

Fibra oznacza elastyczność, niezawodność i kontrolę. W ramach ekosystemu Ajax nowa technologia przewodowa dała użytkownikom ten sam poziom wygody niezależnie od rodzaju połączenia pomiędzy urządzeniami a hubem. Wydajny sprzęt i zaawansowane oprogramowanie stworzyły podstawy do rozwoju kolejnej linii produktów Ajax, wyznaczając nowy standard w branży ochrony.
