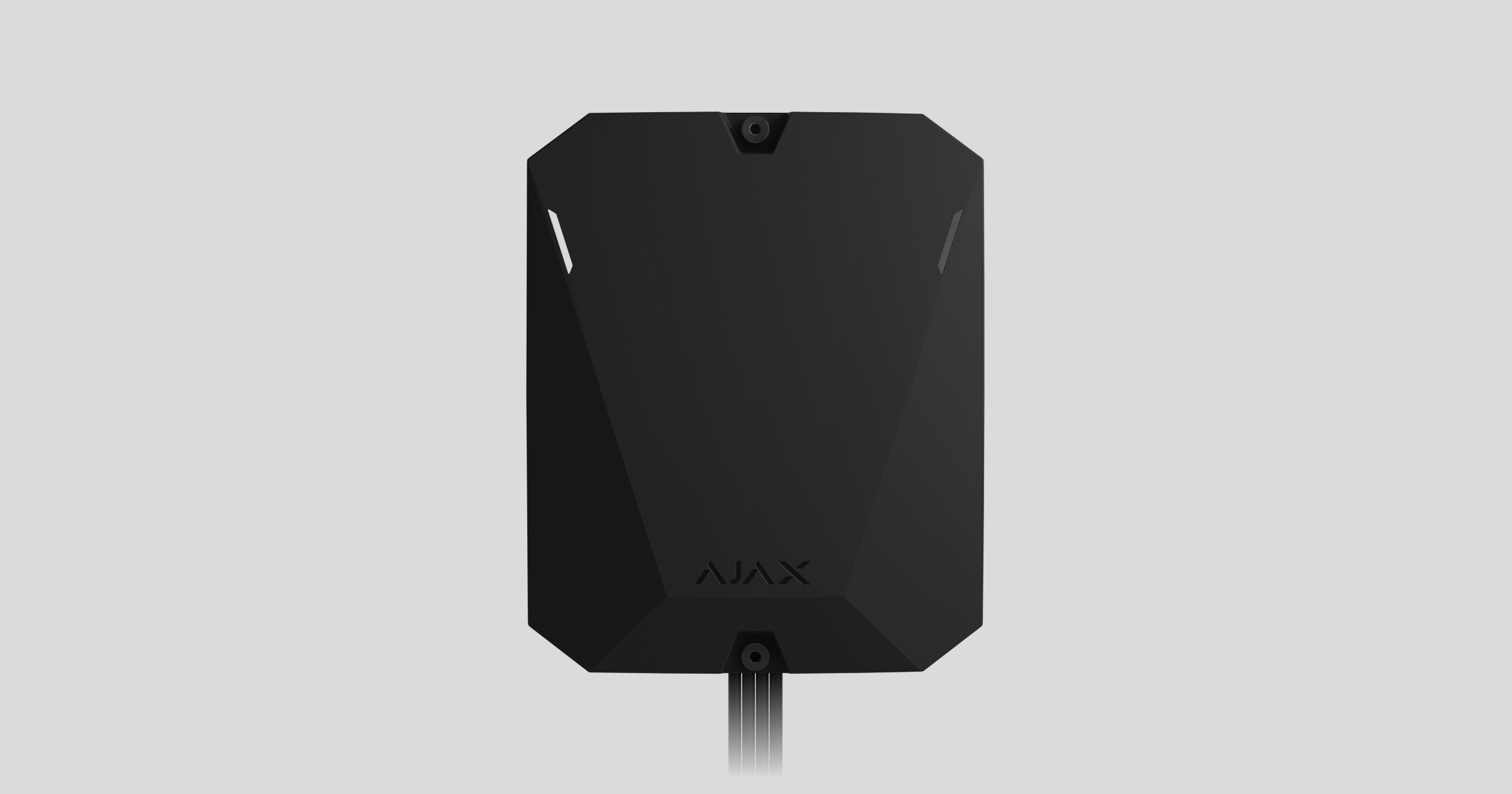

Benutzerhandbuch für Superior Hub Hybrid

Aktualisiert 30. Juli 2026

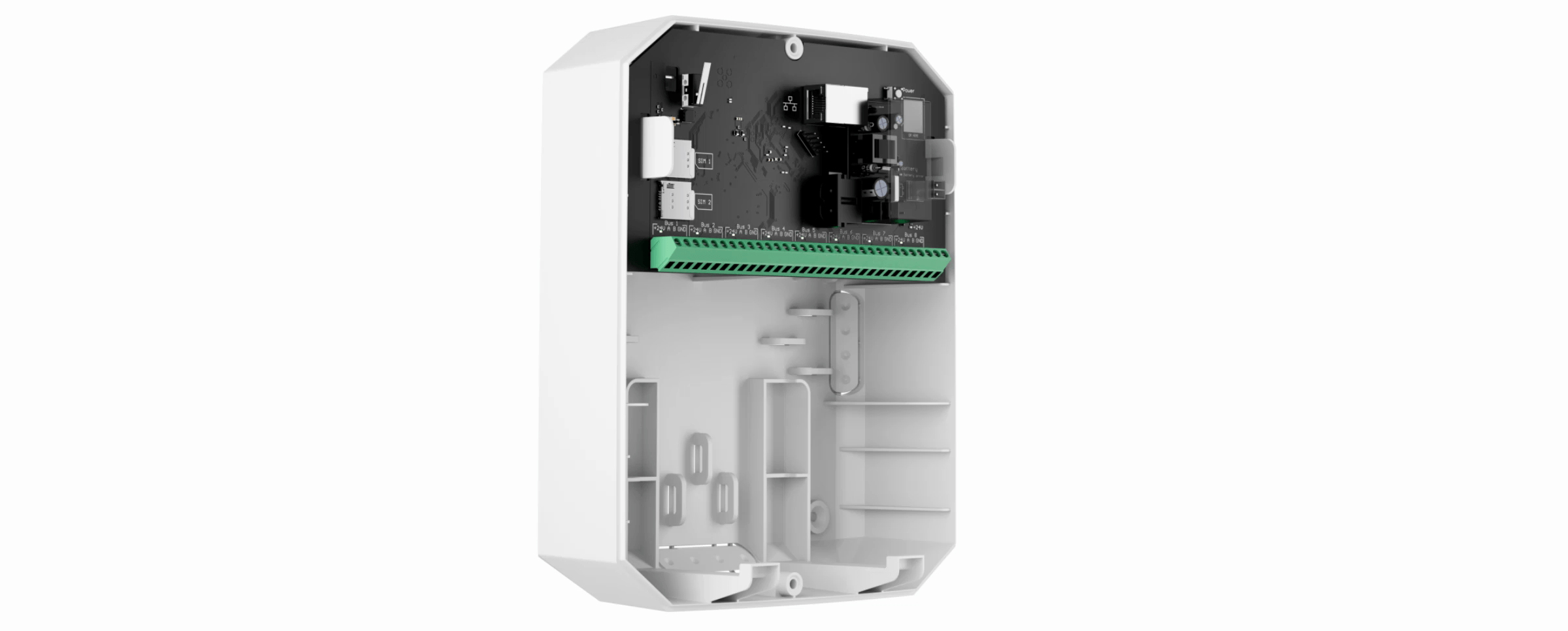

Superior Hub Hybrid ist eine hybride Hub-Zentrale des Ajax Sicherheitssystems. Kompatibel mit kabelgebundenen und kabellosen Ajax-Geräten. Steuert den Betrieb verbundener Geräte, interagiert mit dem Benutzer und dem Sicherheitsunternehmen. Für die Installation in Innenräumen vorgesehen.

Superior Hub Hybrid benötigt einen Internetzugang, um eine Verbindung zum Ajax Cloud-Service herzustellen. Verfügbare Kommunikationskanäle: Ethernet und zwei SIM-Karten. Die Hub-Zentrale ist in vier Versionen erhältlich:

im Standardgehäuse mit 2G-Modem: Superior Hub Hybrid (2G),
im Standardgehäuse mit 2G/3G/4G (LTE)-Modem — Superior Hub Hybrid (4G) Revision 1 (Herstellungsdatum vor Juni 2025),
im Standardgehäuse mit 2G/3G/4G (LTE) Modem — Superior Hub Hybrid (4G) Revision 2 (Herstellungsdatum ab Juni 2025),
als Platine ohne Gehäuse mit 2G/3G/4G (LTE)-Modem: Superior Hub Hybrid (4G) (without casing).

Der externe Antennenanschluss für den Mobilfunkkanal (SMA-Buchse) ist nur in den folgenden Versionen der Hub-Zentrale verfügbar:

Superior Hub Hybrid (4G) Revision 2, hergestellt ab Juni 2025
Superior Hub Hybrid (4G) (without casing)

ExternalAntenna ist separat erhältlich.

Dieses Gerät gehört zur Ajax Superior-Produktlinie. Nur akkreditierte Partner von Ajax Systems dürfen Ajax Superior-Produkte installieren, verkaufen und verwalten.

Superior Hub Hybrid kaufen

Funktionselemente

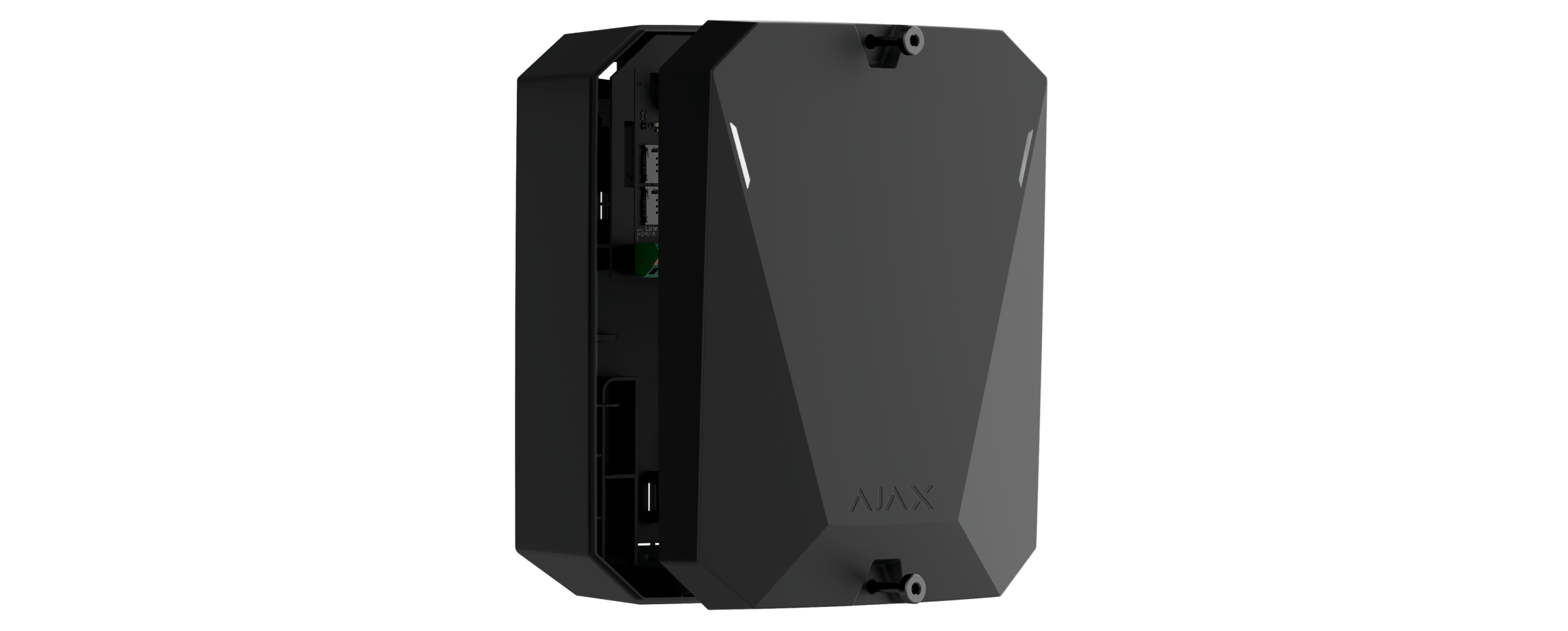

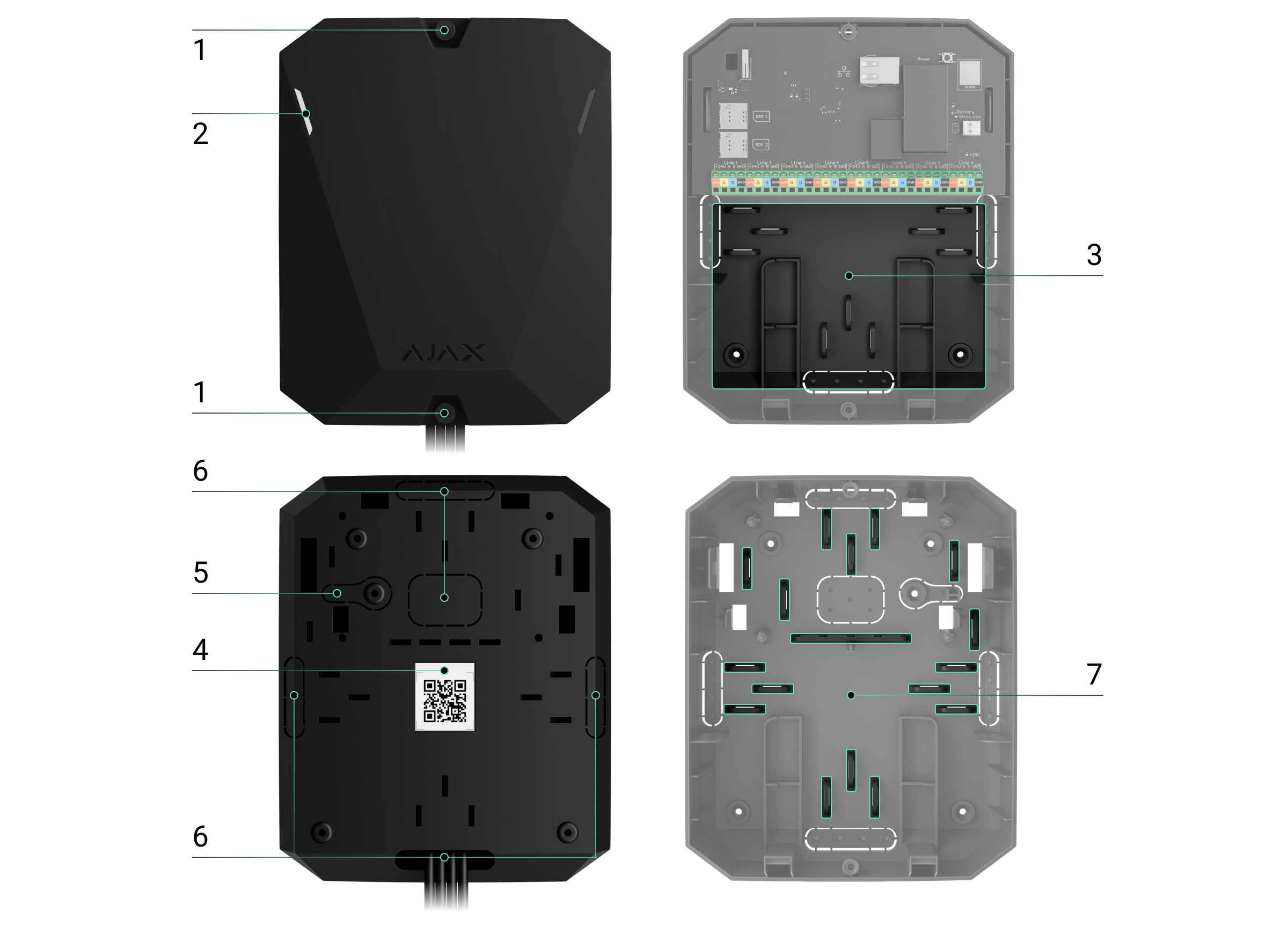

Gehäuseelemente

Schrauben zur Befestigung des Gehäusedeckels. Mit dem mitgelieferten Sechskantschlüssel (Ø 4 mm) lösen.
Lichtleiter für die Statusanzeige der Hub-Zentrale (in der neuen Gehäuseversion verfügbar; in der vorherigen Version befindet sich die LED-Anzeige auf der Platine).
Ein Teil mit Halterungen für einen Notstromakku.
Akku nicht enthalten.
QR-Code und ID (Seriennummer) der Hub-Zentrale.
Perforierter Teil des Gehäuses. Erforderlich für die Auslösung des Sabotagekontakts bei jedem Versuch, das Gerät von der Oberfläche zu lösen. Nicht abbrechen.

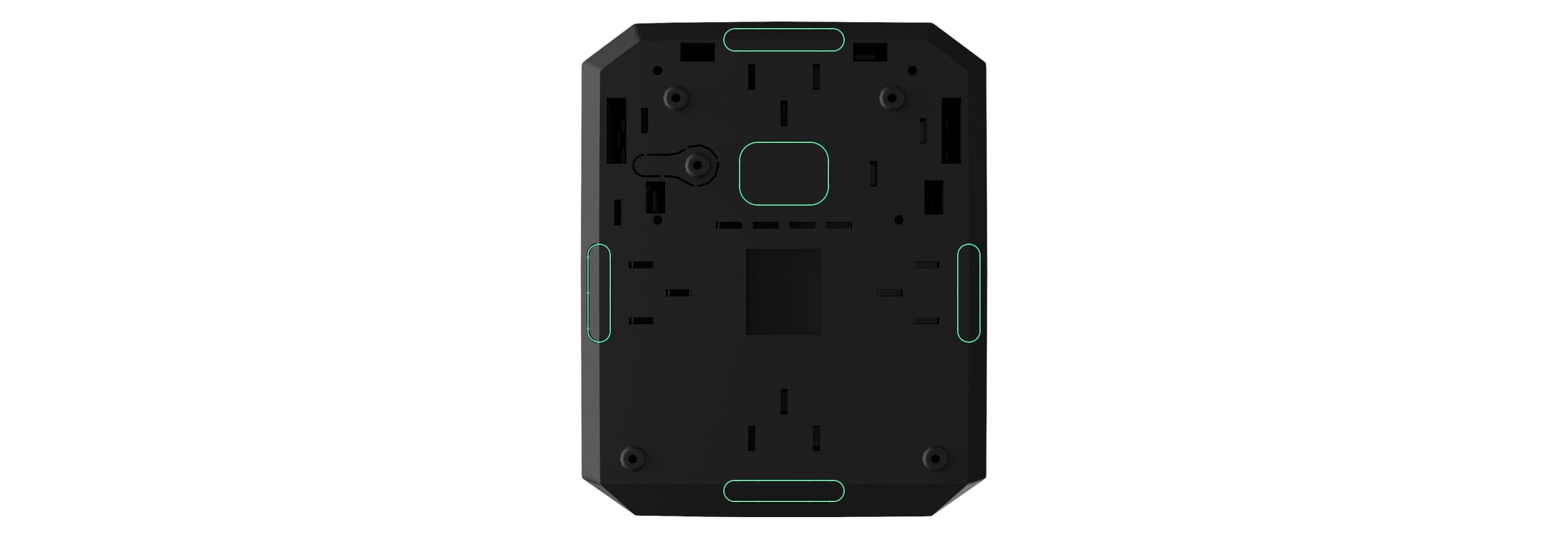

Perforierte Teile des Gehäuses zur Kabeldurchführung der angeschlossenen Melder und Geräte.
Kabelbefestigungen.

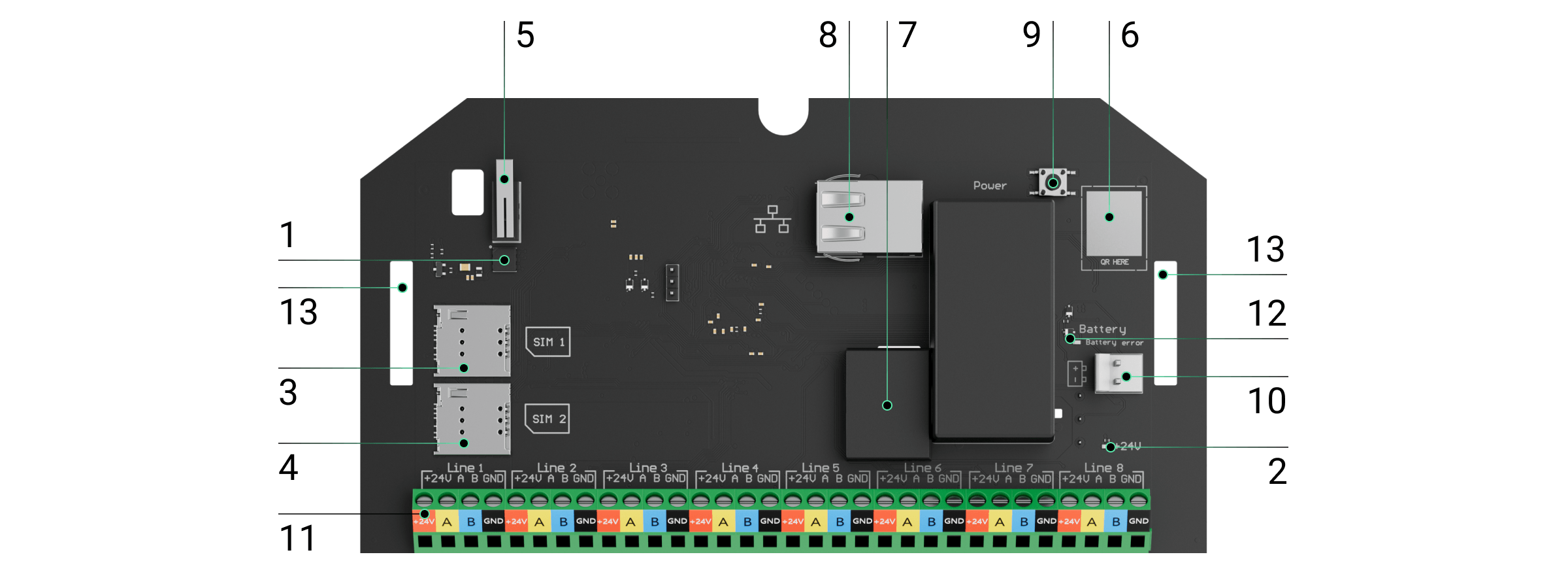

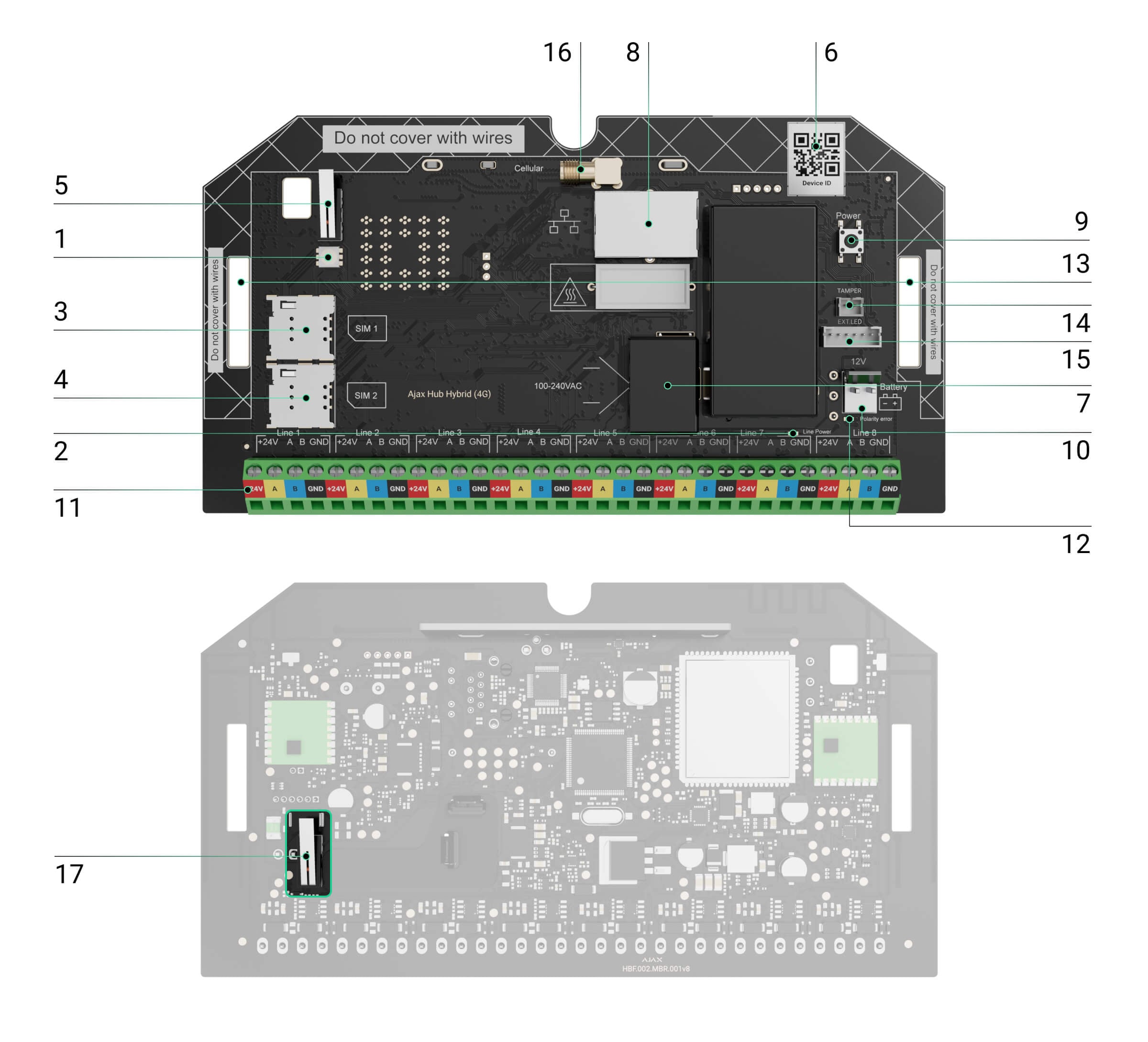

Platinenelemente

LED-Statusanzeige der Hub-Zentrale und der verbundenen Kommunikationskanäle.
LED-Statusanzeige der an die Hub-Fibra-Leitungen angeschlossenen Geräte.
Steckplatz für Micro-SIM-Karte 1.
Steckplatz für Micro-SIM-Karte 2.
Sabotagekontakt. Erkennt, wenn der Gehäusedeckel des Superior Hub Hybrid (2G) entfernt wird.
QR-Code und ID (Seriennummer) des Geräts.
Netzkabelanschluss.
Anschluss für Ethernet-Kabel.
Ein/Aus-Taste.
Klemmen für den Anschluss eines 12 V-Notstromakkus.
Fibra-Leitungsklemmen zum Anschluss kabelgebundener Geräte.
Anzeige für einen Akkufehler . Leuchtet auf, wenn beim Anschließen des Akkus die Polarität vertauscht wird (wenn der Pol „-“ des Akkus mit dem Pol „+“ verbunden wird und umgekehrt).
Befestigungslöcher zur Montage der Platine des Superior Hub Hybrid (2G) am Gehäuse der Hub-Zentrale.

LED-Statusanzeige der Hub-Zentrale und der verbundenen Kommunikationskanäle.
LED-Statusanzeige der an die Hub-Fibra-Leitungen angeschlossenen Geräte.
Steckplatz für Micro-SIM-Karte 1.
Steckplatz für Micro-SIM-Karte 2.
Sabotagekontakt. Erkennt, wenn der Gehäusedeckel des Superior Hub Hybrid (4G) entfernt wird.
QR-Code und ID (Seriennummer) des Geräts.
Netzkabelanschluss.
Anschluss für Ethernet-Kabel.
Ein/Aus-Taste.
Klemmen für den Anschluss eines 12 V-Notstromakkus.
Fibra-Leitungsklemmen zum Anschluss kabelgebundener Geräte.
Anzeige für einen Akkufehler . Leuchtet auf, wenn beim Anschließen des Akkus die Polarität vertauscht wird (wenn der Pol „-“ des Akkus mit dem Pol „+“ verbunden wird und umgekehrt).
Befestigungslöcher zur Montage der Platine des Superior Hub Hybrid (4G) Revision 1 am Gehäuse der Hub-Zentrale.

LED-Statusanzeige der Hub-Zentrale und der verbundenen Kommunikationskanäle.
LED-Statusanzeige der an die Hub-Fibra-Leitungen angeschlossenen Geräte.
Steckplatz für Micro-SIM-Karte 1.
Steckplatz für Micro-SIM-Karte 2.
Sabotagekontakt an der Vorderseite. Es erkennt Versuche, den Gehäusedeckel der Hub-Zentrale zu entfernen.
QR-Code und ID (Seriennummer) des Geräts.
Netzkabelanschluss.
Anschluss für Ethernet-Kabel.
Ein/Aus-Taste.
Klemmen für den Anschluss eines 12 V-Notstromakkus.
Fibra-Leitungsklemmen für den Anschluss der kabelgebundenen Geräte.
Akku-Fehleranzeige. Leuchtet bei Verpolung beim Anschließen des Akkus auf (z. B. _, beim Anschließen von „–“ an „+“ und umgekehrt).
Befestigungslöcher zur Befestigung der Platine von Superior Hub Hybrid (4G) Revision 2 am Gehäuse der Hub-Zentrale oder zum Einbau der Platine in Case D (430) mithilfe des Module Holder (type B).
Anschluss für die Verbindung des Sabotagekontakts mit der Hub-Zentrale. Sie werden verwendet, wenn die Platine des Superior Hub Hybrid (4G) Revision 2 in Case D (430) installiert ist. Die Sabotakontaktgeplatine ist im Case-Komplettset enthalten, das separat verkauft wird.
Steckverbinder zum Anschluss der externen LED an die Hub-Zentrale. Sie werden verwendet, wenn die Platine des Superior Hub Hybrid (4G) Revision 2 in Case D (430) installiert ist. Die externe LED ist im Lieferumfang des Superior Hub Hybrid (4G) (without casing) enthalten.
Anschluss für eine externe Antenne für den Mobilfunk-Kommunikationskanal (SMA-Buchse). Sie werden verwendet, wenn die Platine des Superior Hub Hybrid (4G) Revision 2 in Case D (430) installiert ist.
Sabotagekontakt an der Rückseite. Er signalisiert den Versuch, das Gehäuse der Hub-Zentrale von der Oberfläche zu lösen.

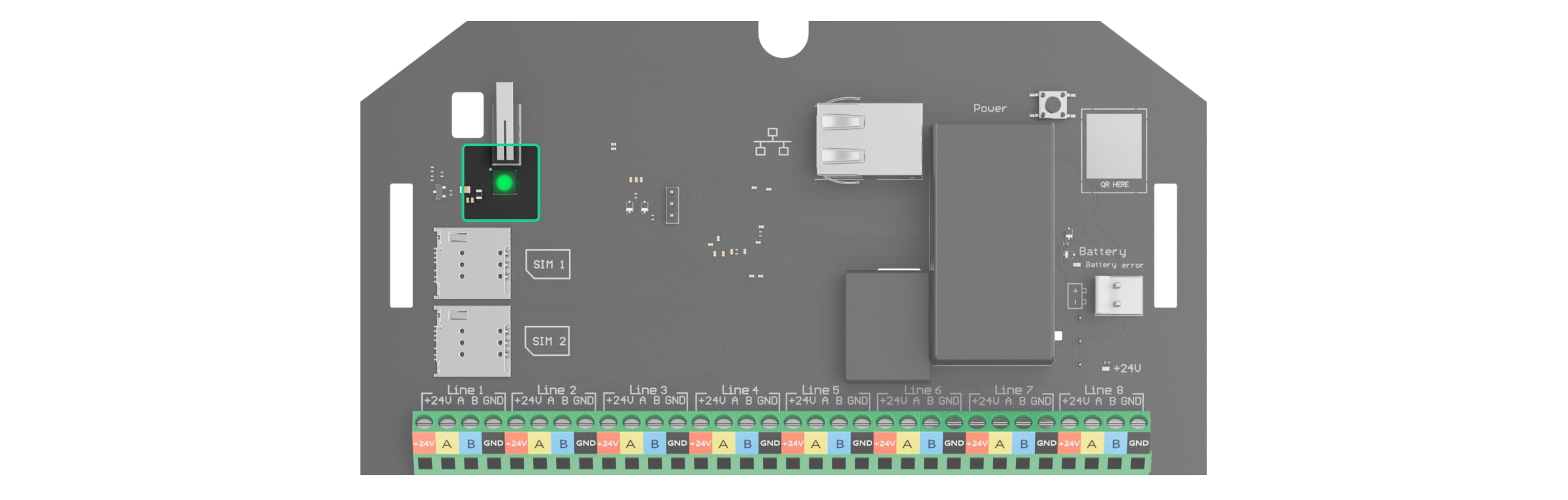

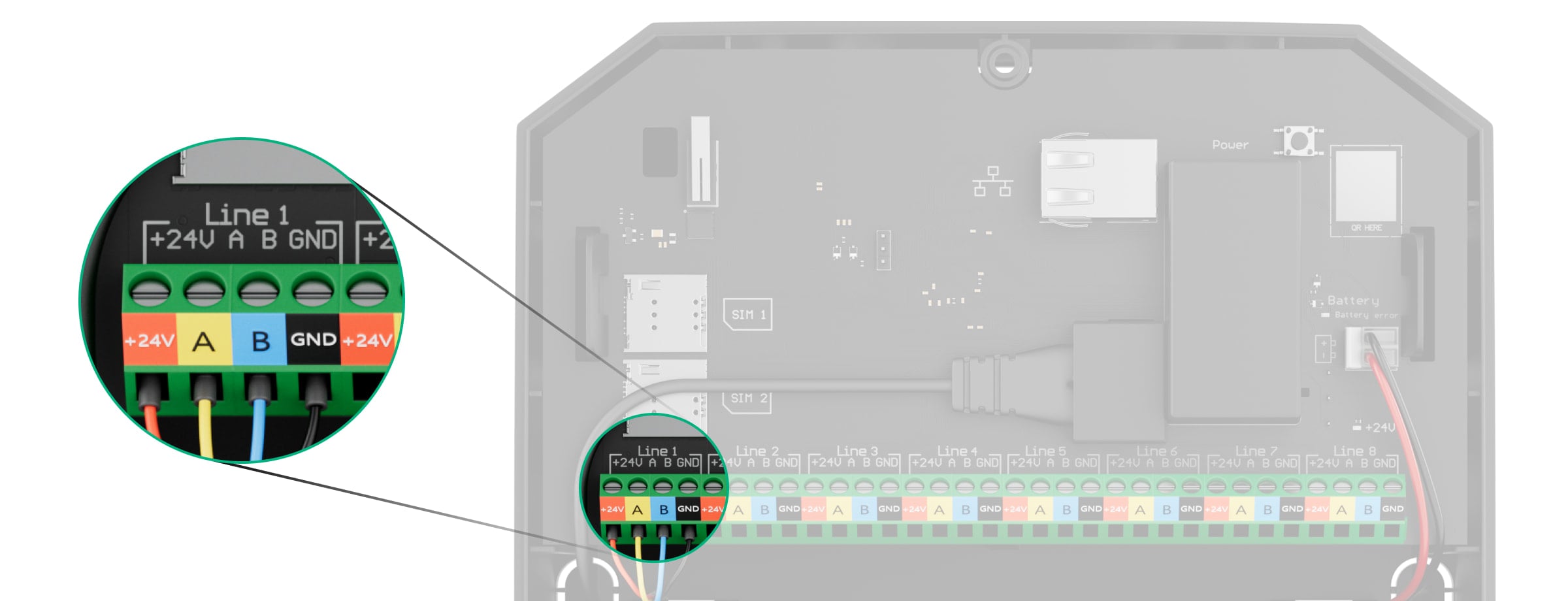

Fibra-Leitungsklemmen

Superior Hub Hybrid verfügt über 8 Fibra-Leitungen. Zahlen von 1 bis 8 sind auf der Platine der Hub-Zentrale angegeben.

Fibra-Leitungsklemmen:

+24 V — Stromversorgungsklemme von 24 V⎓.
A — erste Signalklemme.
B — zweite Signalklemme.
GND — Erdungsklemme für die Stromversorgung.

Achten Sie bei der Installation von Fibra-Geräten auf die Polarität und die Reihenfolge des Anschlusses der Drähte.

Funktionsprinzip

Superior Hub Hybrid ist eine hybride Hub-Zentrale des Ajax Sicherheitssystems. Es steuert den Betrieb der angeschlossenen Geräte.

Sie können bis zu 100 kabelgebundene und kabellose Ajax Geräte an den Superior Hub Hybrid anschließen. Vernetzte Geräte schützen vor Einbruch, Feuer und Überschwemmung und ermöglichen zudem die Steuerung von Elektrogeräten nach Szenarien oder manuell in einer mobilen App oder durch Drücken der Paniktaste, des LightSwitch oder des Bedienteils mit Touchscreen.

Um den Betrieb aller Geräte des Sicherheitssystems zu überwachen, kommuniziert die Hub-Zentrale mit den angeschlossenen Geräten über drei verschlüsselte Protokolle:

1. Jeweller ist ein Funkprotokoll zur Übertragung von Ereignissen und Alarmen von drahtlosen Ajax Geräten. Die Funkreichweite beträgt bis zu 2000 m ohne Hindernisse wie Wände, Türen oder Deckenkonstruktionen.

Erfahren Sie mehr über Jeweller

2. Wings ist ein Funkprotokoll zur Übertragung von Fotos von den Meldern MotionCam und MotionCam Outdoor. Die Kommunikationsreichweite beträgt bis zu 1700 m ohne Hindernisse: Wände, Türen oder Deckenkonstruktionen.

Erfahren Sie mehr über Wings

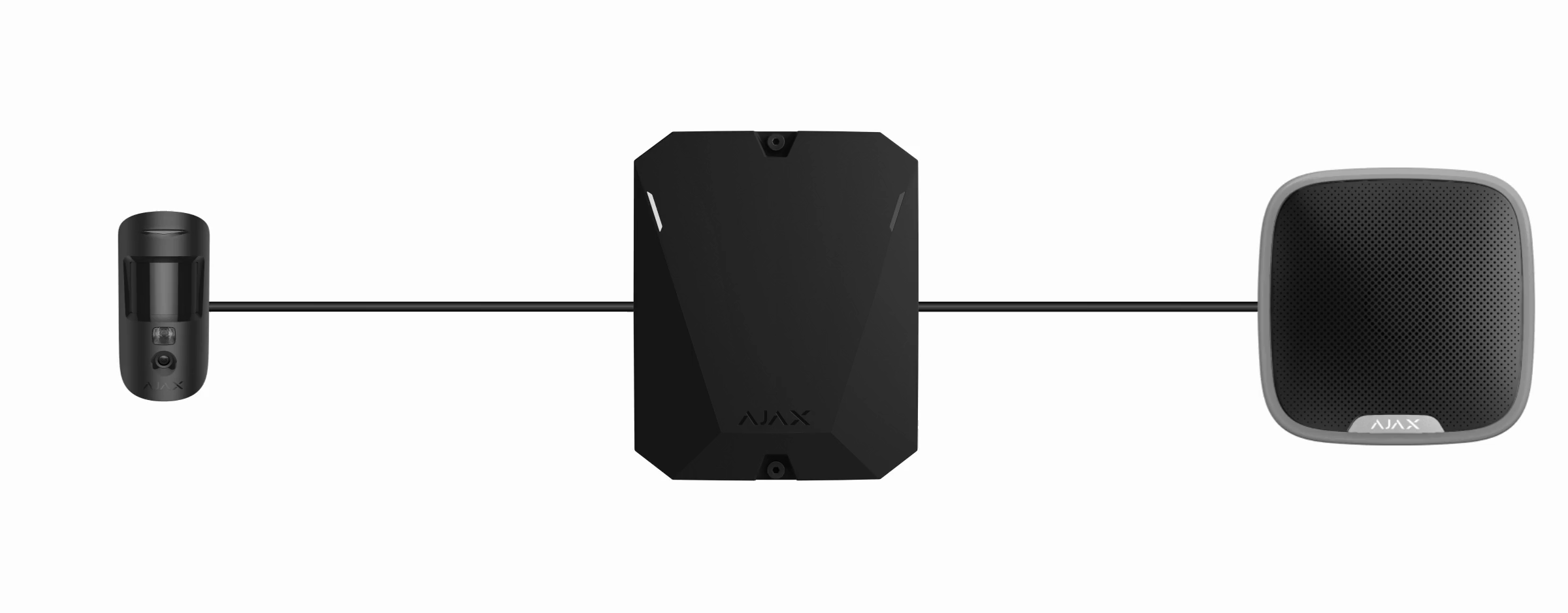

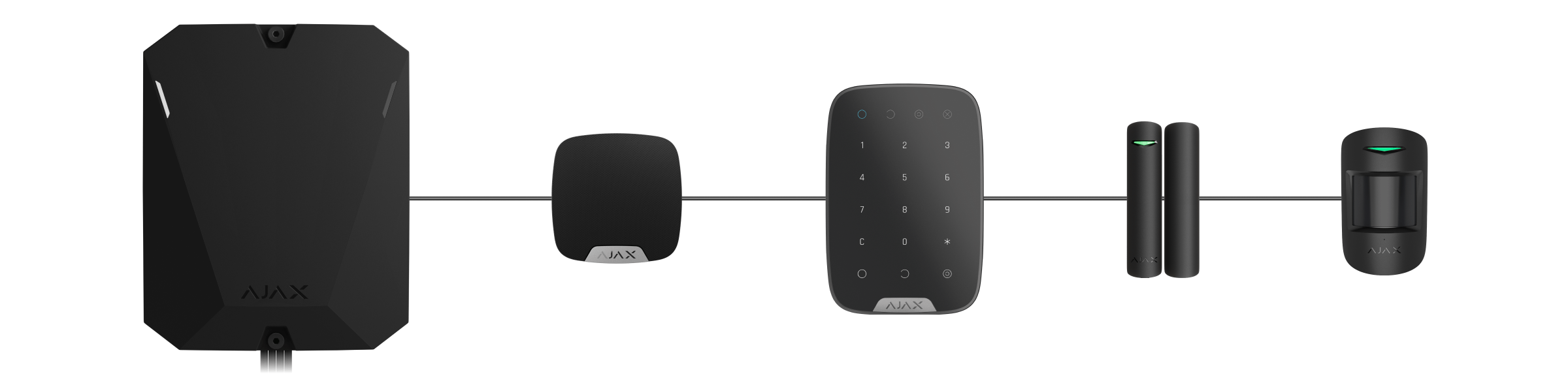

3. Fibra ist ein drahtgebundenes Protokoll zur Übertragung von Ereignissen und Alarmen von drahtgebundenen Ajax Geräten. Die Kommunikationsreichweite beträgt bis zu 2000 m bei einer Verbindung über Twisted Pair U/UTP cat.5.

Erfahren Sie mehr über Fibra

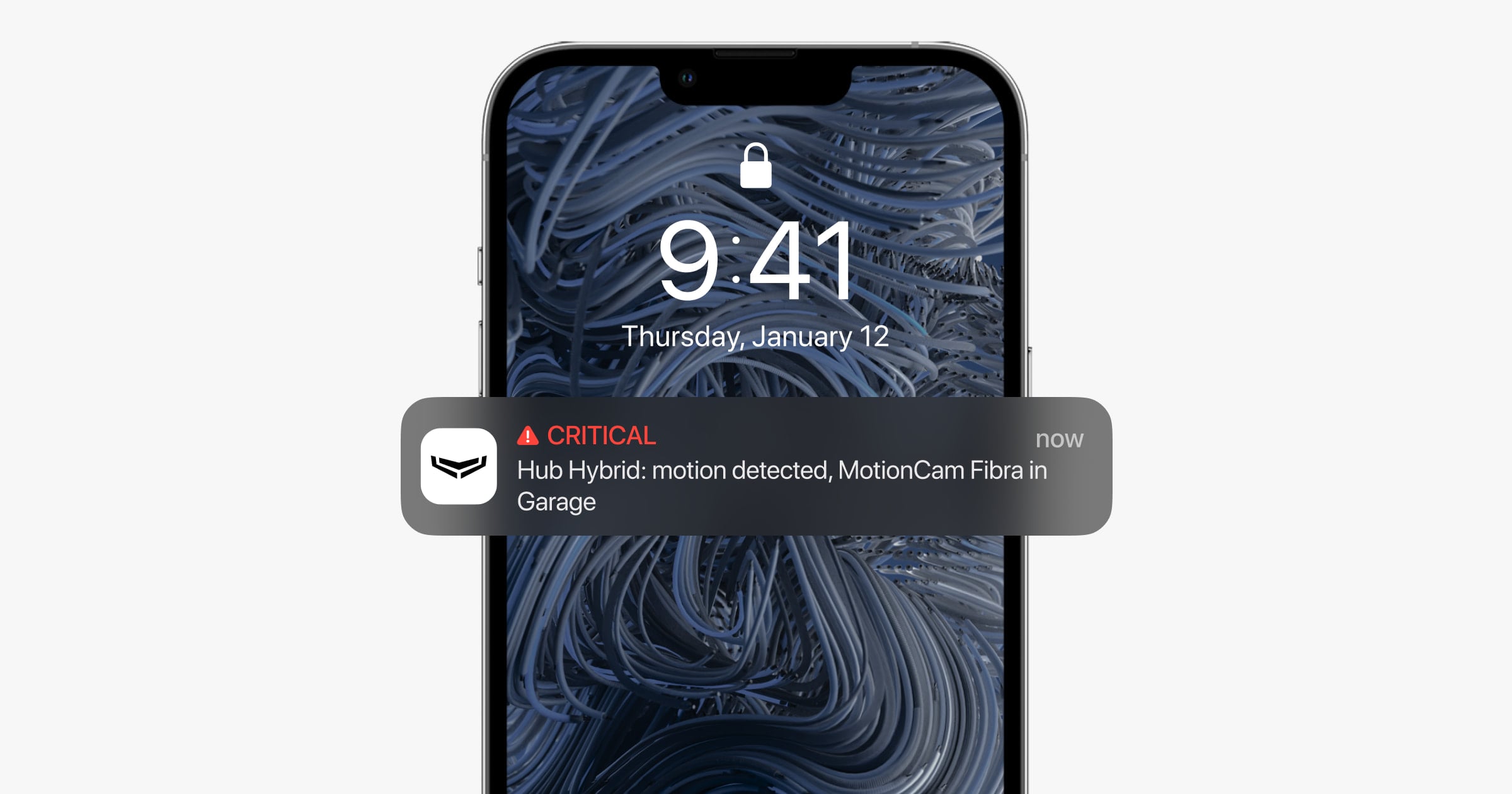

Wenn ein Melder ausgelöst wird, löst das System innerhalb von weniger als einer Sekunde einen Alarm aus, unabhängig vom Kommunikationsprotokoll. Im Alarmfall aktiviert die Hub-Zentrale die Sirenen, startet die Szenarien und benachrichtigt die Leitstelle des Sicherheitsunternehmens sowie alle Benutzer.

Schutz vor Sabotage

Superior Hub Hybrid verfügt über 3 Kommunikationskanäle für die Verbindung zum Ajax Cloud-Server: Ethernet und zwei SIM-Karten. Dadurch kann das Gerät gleichzeitig mit drei verschiedenen Kommunikationsanbietern verbunden sein. Wenn einer der Kommunikationskanäle nicht verfügbar ist, schaltet die Hub-Zentrale automatisch auf einen anderen um und informiert die Leitstelle des Sicherheitsunternehmens und die Systembenutzer.

Wenn ein Jamming-Versuch erkannt wird, schaltet das System auf eine freie Funkfrequenz um und sendet Benachrichtigungen an die Leitstelle des Sicherheitsunternehmens und an die Systembenutzer.

Was ist Jamming des Sicherheitssystems?

Die Hub-Zentrale überprüft regelmäßig die Qualität der Kommunikation mit allen angeschlossenen Geräten. Wenn ein Gerät die Verbindung mit der Hub-Zentrale verliert, erhalten nach Ablauf der vom Administrator festgelegten Zeit alle Systembenutzer (je nach Einstellung) sowie die Leitstelle des Sicherheitsunternehmens eine Benachrichtigung über den Vorfall.

Mehr erfahren

Niemand kann die Hub-Zentrale unbemerkt ausschalten, selbst wenn das System unscharf geschaltet ist. Wenn ein Eindringling versucht, das Gehäuse der Hub-Zentrale zu öffnen, wird sofort der Sabotagekontakt ausgelöst. Die Alarmmeldung wird an den Sicherheitsdienst und die Systembenutzer gesendet.

Was ist ein Sabotagekontakt?

Die Hub-Zentrale überprüft die Verbindung mit der Ajax Cloud in regelmäßigen Abständen. Die Ping-Periode wird in den Einstellungen der Hub-Zentrale festgelegt. Wenn eine minimale Ping-Zeit eingestellt ist, kann der Server die Benutzer und das Sicherheitsunternehmen bereits 60 Sekunden nach dem Verlust der Verbindung benachrichtigen.

Mehr erfahren

Der 7 A∙h-Notstromakku kann an die Hub-Zentrale angeschlossen werden, womit ein System aus 30 Meldern für 60 Stunden mit Notstrom versorgt werden kann.

Verwenden Sie 12 V⎓ Akkus mit einer Kapazität von 4, 7 oder 9 Ah. Im Gehäuse der Zentrale befinden sich spezielle Halterungen für die Batterien.

Sie können Akkus mit einer anderen Kapazität verwenden, sofern diese von der Größe her geeignet sind und die Ladezeit für die Einhaltung von Grade 2 72 Stunden bzw. für Grade 3 24 Stunden nicht überschreitet. Der maximale Ladestrom des Akkus für Superior Hub Hybrid beträgt 350 mA. Die maximalen Abmessungen des im Gehäuse des Superior Hub Hybrid zu installierenden Akkus betragen 151 × 65 × 94 mm und das Gewicht beträgt 5 kg.

Mehr erfahren

OS Malevich

Superior Hub Hybrid arbeitet mit dem Echtzeit-Betriebssystem OS Malevich. Es ist vor Viren und Cyberangriffen geschützt.

OS Malevich erweitert das Ajax Sicherheitssystem durch Over-the-Air-Updates um neue Features und Funktionen. Für das Update ist weder ein Techniker noch ein Benutzer erforderlich.

Das Update dauert bis zu 2 Minuten, wenn das Sicherheitssystem unscharf ist und die externe Stromversorgung sowie der Notstromakku angeschlossen sind.

Wie OS Malevich aktualisiert wird

Der Modus Verbindung Hub-Zentrale – Server ist standardmäßig aktiviert. Die LED der Hub-Zentrale verfügt über eine Liste von Anzeigen, die den Systemzustand oder auftretende Ereignisse anzeigen. Superior Hub Hybrid kann je nach Zustand in den Farben Rot, Weiß, Lila, Gelb, Blau oder Grün leuchten.

Bei der vorherigen Gehäuseversion des Superior Hub Hybrid ist die LED-Anzeige nicht sichtbar, wenn der Gehäusedeckel geschlossen ist. Die Anzeige ist nur während der Verbindung und Einrichtung der Hub-Zentrale nützlich. In der neuen Version verfügt das Gehäuse der Superior Hub Hybrid über Lichtleiter, mit denen der Zustand der Hub-Zentrale jederzeit eingesehen werden kann.

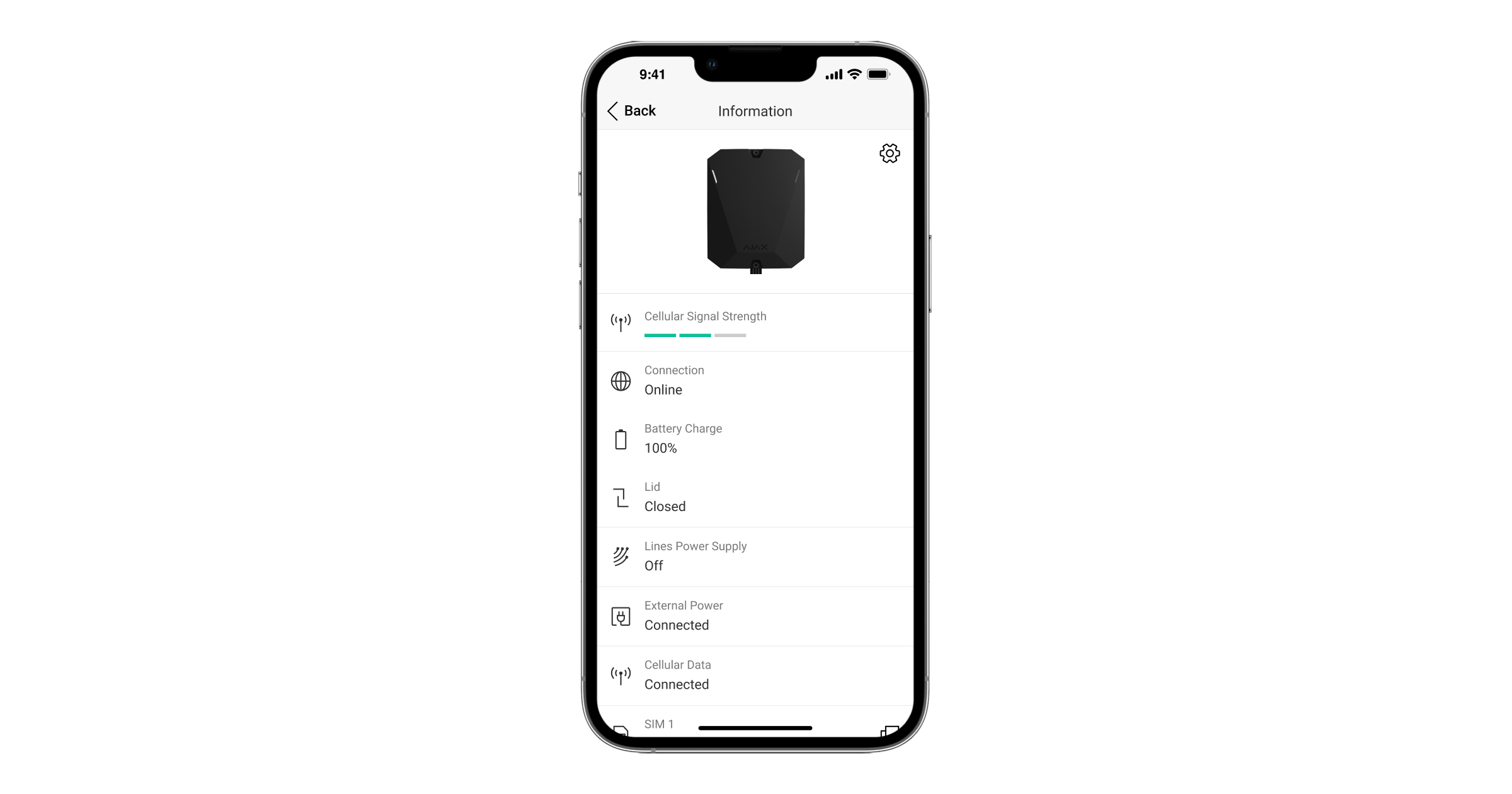

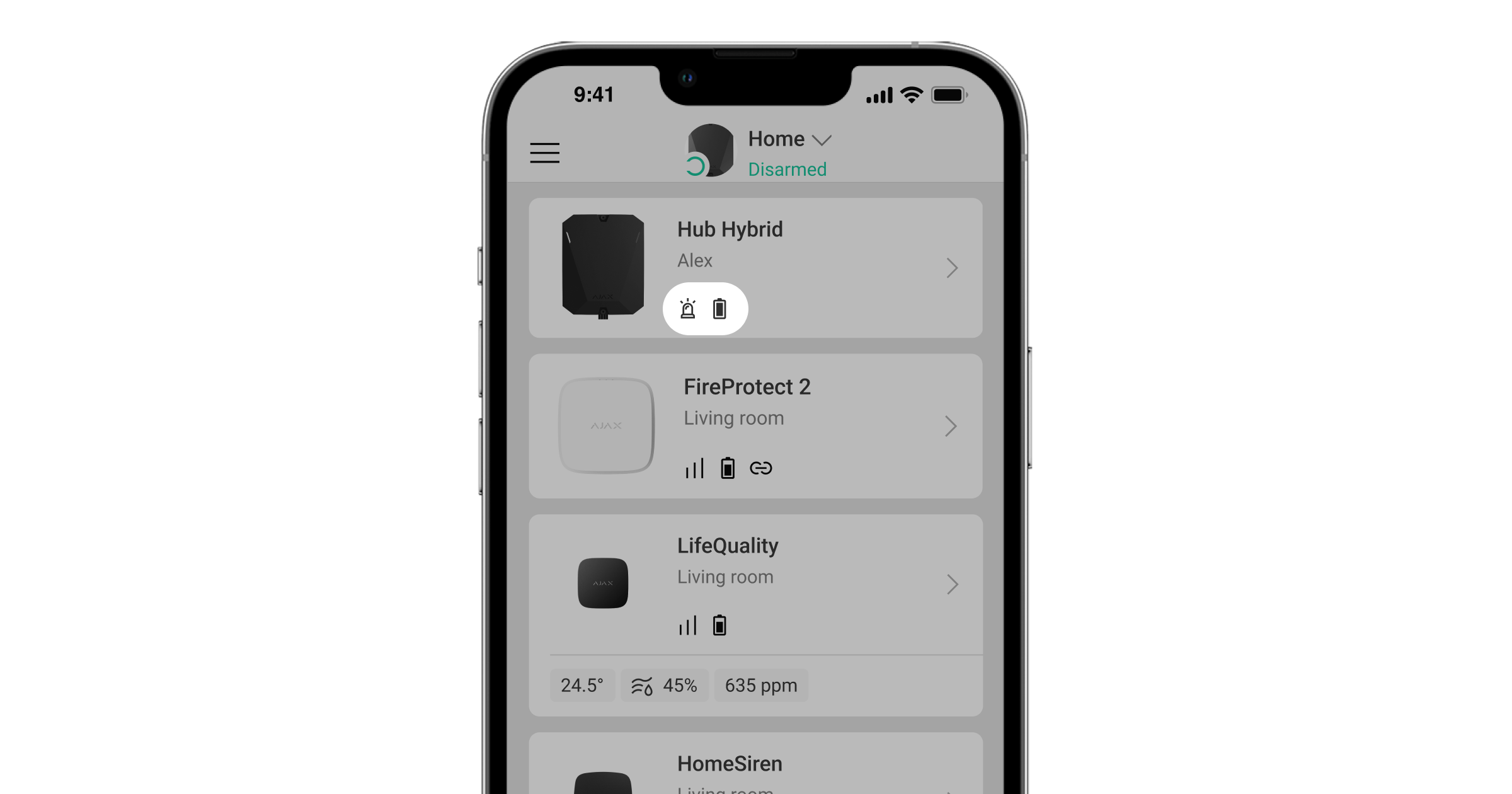

Die Zustände von Superior Hub Hybrid können auch in den Ajax Apps überwacht werden.

Anzeige	Ereignis	Hinweis
Leuchtet weiß auf.	Mindestens zwei Kommunikationskanäle sind verbunden: Ethernet und eine oder zwei SIM-Karten.	Wenn das Gerät nur mit einem Notstromakku betrieben wird, blinkt die Anzeige alle 10 Sekunden.
Leuchtet grün.	Ein Kommunikationskanal ist verbunden: Ethernet oder eine/zwei SIM-Karten. Mehr erfahren	Wenn das Gerät nur mit einem Notstromakku betrieben wird, blinkt die Anzeige alle 10 Sekunden.
Leuchtet rot auf.	Die Hub-Zentrale ist nicht mit dem Internet oder dem Ajax Cloud Service verbunden.	Wenn das Gerät nur mit einem Notstromakku betrieben wird, blinkt die Anzeige alle 10 Sekunden.
Die externe Stromversorgung ist unterbrochen (wenn ein Notstrom-Akku angeschlossen ist).	Leuchtet 3 Minuten lang dauerhaft und blinkt anschließend alle 10 Sekunden.	Die Farbe der Anzeige hängt von der Anzahl der angeschlossenen Kommunikationskanäle ab.

Wenn Sie während der Nutzung des Systems eine Anzeige sehen, die in diesem Benutzerhandbuch nicht aufgeführt ist, wenden Sie sich bitte an den Ajax Kundendienst.

Zugriff auf Anzeigen

Die Benutzer von Superior Hub Hybrid können die Anzeige Warnungen und Störungen sehen, nachdem sie:

das System über das Ajax Bedienteil scharf/unscharf geschaltet haben;
Eine korrekte Benutzer-ID oder einen persönlichen Code auf dem Bedienteil eingegeben und eine Aktion ausgeführt haben, die bereits ausgeführt wurde (wenn das System beispielsweise unscharf geschaltet ist und die Taste zum Unscharfschalten auf dem Bedienteil gedrückt wird).
Drücken Sie die Taste Ajax SpaceControl Jeweller, um das System scharf/unscharf zu schalten oder den Nachtmodus zu aktivieren.
das System über die Ajax Apps scharf/unscharf geschaltet haben.

Alle Benutzer können die Anzeige Änderung des Status der Hub-Zentrale sehen.

Warnungen und Störungen

Die Funktion kann in den Einstellungen der Hub-Zentrale in der PRO App aktiviert werden (Hub-Zentrale → Einstellungen → Dienste → LED-Anzeige).

Die Anzeige ist für Hub-Zentralen mit der Firmware OS Malevich 2.14 und höher sowie in Apps ab diesen Versionen verfügbar:

Ajax PRO: Tool for Engineers 2.22.2 für iOS.
Ajax PRO: Tool for Engineers 2.25.2 für Android.
Ajax PRO Desktop 3.5.2 für macOS.
Ajax PRO Desktop 3.5.2 für Windows.

Anzeige	Ereignis	Hinweis
Änderung des Zustands der Hub-Zentrale
Weiße LED blinkt einmal pro Sekunde.	Zweistufige Scharfschaltung oder Ausgangsverzögerung.	Eines der Geräte führt eine Zweistufige Scharfschaltung oder eine Ausgangsverzögerung aus.
Grüne LED blinkt einmal pro Sekunde.	Eingangsanzeige.	Eines der Geräte führt eine Eingangsverzögerung aus.
Weiße LED leuchtet für 2 Sekunden auf.	Scharfschaltung ist abgeschlossen.	Die Hub-Zentrale (oder eine der Gruppen) ändert ihren Zustand von Unscharf zu Scharf.
Grüne LED leuchtet 2 Sekunden lang auf.	Unscharfschaltung ist abgeschlossen.	Die Hub-Zentrale (oder eine der Gruppen) ändert ihren Zustand von Scharf zu Unscharf.
Warnungen und Störungen
Rote und violette LED blinken nacheinander für 5 Sekunden.	Bestätigter Notfallalarm.	Zustand nach bestätigtem Notfallalarm nicht wiederhergestellt. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach bestätigtem Notfallalarm aktiviert ist.
Rote LED leuchtet 5 Sekunden lang auf.	Notfallalarm.	Zustand nach Notfallalarm nicht wiederhergestellt. Die Anzeige wird nicht angezeigt, wenn ein bestätigter Notfallalarm vorliegt. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach Notfallalarm aktiviert ist.
Rote LED blinkt.	Die Anzahl der Blinksignale entspricht der Gerätenummer eines Überfallmelders (DoubleButton), der als erster den Überfallalarm auslöst.	Nach dem bestätigten oder unbestätigten Notfallalarm liegt ein nicht wiederhergestellter Zustand vor: Einzelner Notfallalarm oder Bestätigter Notfallalarm
Gelbe und violette LED blinken nacheinander für 5 Sekunden.	Bestätigter Einbruchalarm.	Nach dem bestätigten Einbruchalarm besteht ein nicht wiederhergestellter Zustand. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach bestätigtem Einbruchalarm aktiviert ist.
Gelbe LED leuchtet 5 Sekunden lang auf.	Einbruchalarm.	Nach dem Einbruchalarm besteht ein nicht wiederhergestellter Zustand. Die Anzeige wird nicht angezeigt, wenn ein bestätigter Einbruchalarm vorliegt. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach Einbruchalarm aktiviert ist.
Gelbe LED blinkt.	Die Anzahl der Blinksignale entspricht der Nummer des Geräts, das den Einbruchalarm zuerst ausgelöst hat.	Nach einem bestätigten oder unbestätigten Einbruchalarm liegt ein nicht wiederhergestellter Zustand vor: Einzelner Einbruchalarm oder Bestätigter Einbruchalarm
Rote und blaue LED blinken nacheinander für 5 Sekunden.	Deckelöffnung.	An einem der Geräte oder an der Hub-Zentrale gibt es einen nicht wiederhergestellten Zustand des Sabotagekontakts oder einen offenen Deckel. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach Deckelöffnung aktiviert ist.
Gelbe und blaue LED blinken nacheinander für 5 Sekunden.	Andere Störungen.	Es liegt ein nicht wiederhergestellter Fehlerzustand oder eine Störung eines Gerätes oder der Hub-Zentrale vor. Die Anzeige wird nur angezeigt, wenn in den Einstellungen Wiederherstellung nach Fehlern aktiviert ist. Derzeit ist Wiederherstellung nach Fehlern in Ajax Apps nicht verfügbar.
Dunkelblaue LED leuchtet 5 Sekunden lang auf.	Dauerhafte Deaktivierung	Eines der Geräte ist dauerhaft deaktiviert oder die Benachrichtigungen zum Zustand des Deckels sind deaktiviert.
Blaue LED leuchtet 5 Sekunden lang auf.	Automatische Deaktivierung.	Eines der Geräte wurde automatisch durch den Öffnungstimer oder durch die Anzahl der Auslösungen deaktiviert.
LED blinkt abwechselnd grün und blau.	Ablauf des Alarmtimers. Erfahren Sie mehr über die Funktion der Alarmverifizierung	Wird nach Ablauf des Alarmtimers (zur Alarmbestätigung) angezeigt.

Wenn kein Ereignis im System vorliegt (kein Alarm, keine Störung, keine Deckelöffnung usw.), zeigt die LED zwei Zustände der Hub-Zentrale an:

Scharf/Teilscharf oder Nachtmodus aktiviert: die LED leuchtet weiß.
Unscharf: die LED leuchtet grün.

Bei Hub-Zentralen mit der Firmware OS Malevich 2.15.2 und höher leuchtet die LED grün, wenn das System auf Scharf/Teilscharf oder Nachtmodus eingestellt ist.

Alarmanzeige

Wenn das System unscharf geschaltet ist und eines der in der Tabelle aufgeführten Ereignisse auftritt, blinkt die LED einmal pro Sekunde gelb.

Wenn es mehrere Zustände im System gibt, werden die Anzeigen nacheinander in der gleichen Reihenfolge wie in der Tabelle dargestellt angezeigt.

Ajax Konto

Um das System einzurichten, installieren Sie die App Ajax PRO und melden Sie sich bei Ihrem PRO-Konto an oder erstellen Sie ein neues, wenn Sie noch keines haben. Erstellen Sie nicht für jeden Space ein neues Konto, da ein Konto mehrere Sicherheitssysteme verwalten kann. Bei Bedarf können Sie für jeden Space separate Zugriffsrechte konfigurieren.

So registrieren Sie ein PRO-Konto

Benutzereinstellungen, Systeme und Parameter der verbundenen Geräte werden im Space gespeichert. Wenn Sie den Space-Administrator ändern oder Benutzer hinzufügen oder entfernen, werden die Einstellungen der zum Space hinzugefügten Geräte nicht zurückgesetzt.

Superior Hub Hybrid kann nur in Ajax PRO Apps hinzugefügt und konfiguriert werden.

Verbindung der Hub-Zentrale mit Ajax Cloud

Superior Hub Hybrid benötigt Internetzugang, um eine Verbindung zum Ajax Cloud-Server herzustellen. Eine Internetverbindung ist für den Betrieb von Ajax Apps, die Fernkonfiguration und -verwaltung des Systems sowie für das Versenden von Push-Benachrichtigungen an Benutzer erforderlich.

Superior Hub Hybrid ist über Ethernet und zwei SIM-Karten mit dem Internet verbunden. Verbinden Sie alle Kommunikationskanäle, um eine höhere Zuverlässigkeit und Verfügbarkeit des Systems zu erreichen. Um dies zu tun, installieren Sie zuerst die Platine des Superior Hub Hybrid in das Standardgehäuse.

Die Platine von Superior Hub Hybrid (4G) Revision 2 (Herstellungsdatum ab Juni 2025) kann auch in Case D (430) installiert werden. Eine Installationsanleitung finden Sie im Case-Benutzerhandbuch.

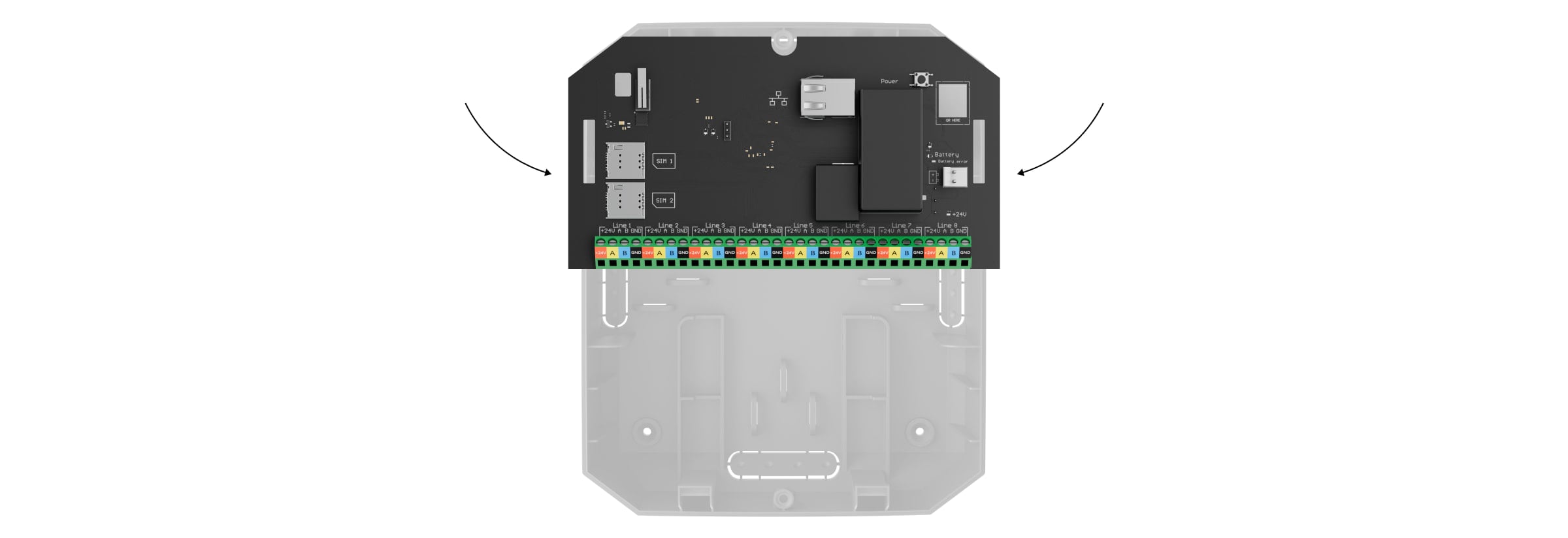

So bauen Sie die Platine der Hub-Zentrale in das Standardgehäuse ein:

Lösen Sie die Schrauben, mit denen das Gehäuse befestigt ist, falls es bereits montiert ist. Mit einem Sechskantschlüssel (Ø 4 mm) abschrauben. Dieser Sechskantschlüssel ist im Lieferumfang der Hub-Zentrale enthalten.
Entfernen Sie den Gehäusedeckel.

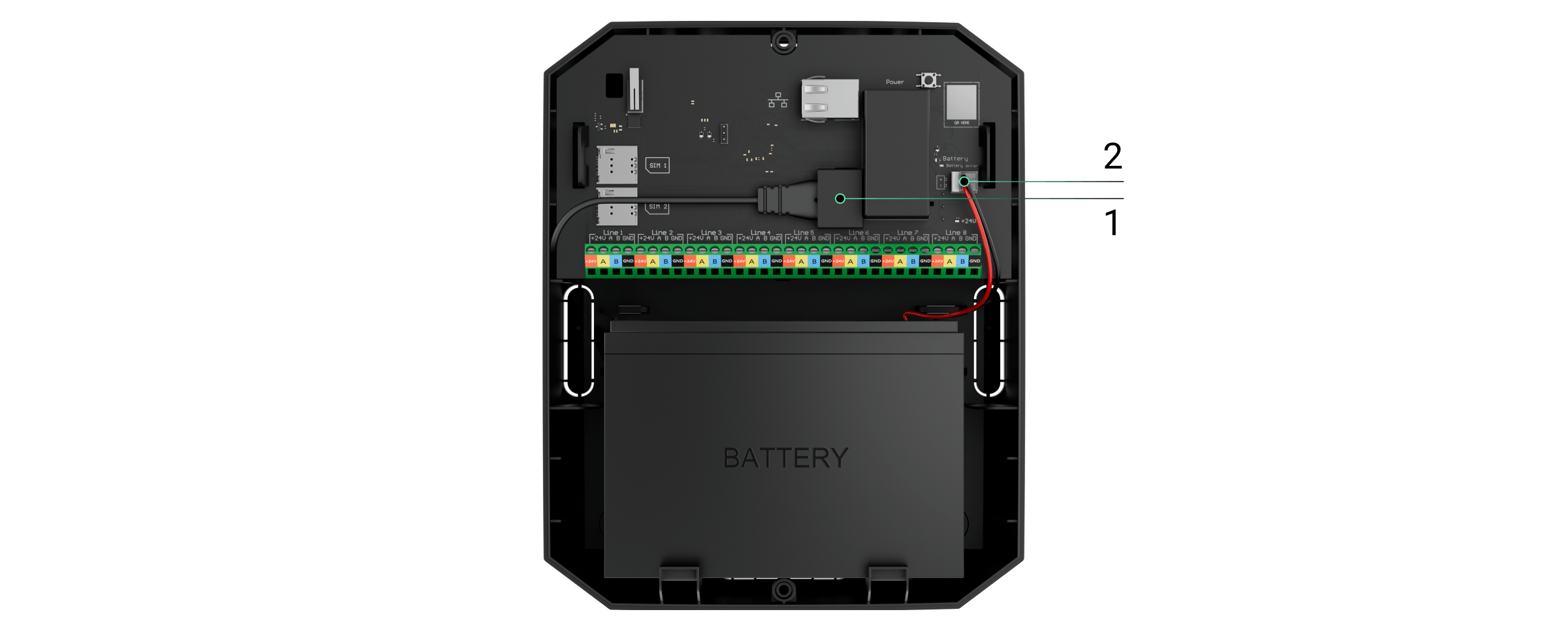

Schließen Sie Strom- und Ethernet-Kabel an die entsprechenden Klemmen an:
1 — Anschluss für Ethernet-Kabel.
2 — Netzkabelanschluss.
Um die INCERT-Anforderungen zu erfüllen, verwenden Sie den Klemmenblockadapter mit Schraubanschluss für den Anschluss der externen Stromversorgung. Mehr erfahren.

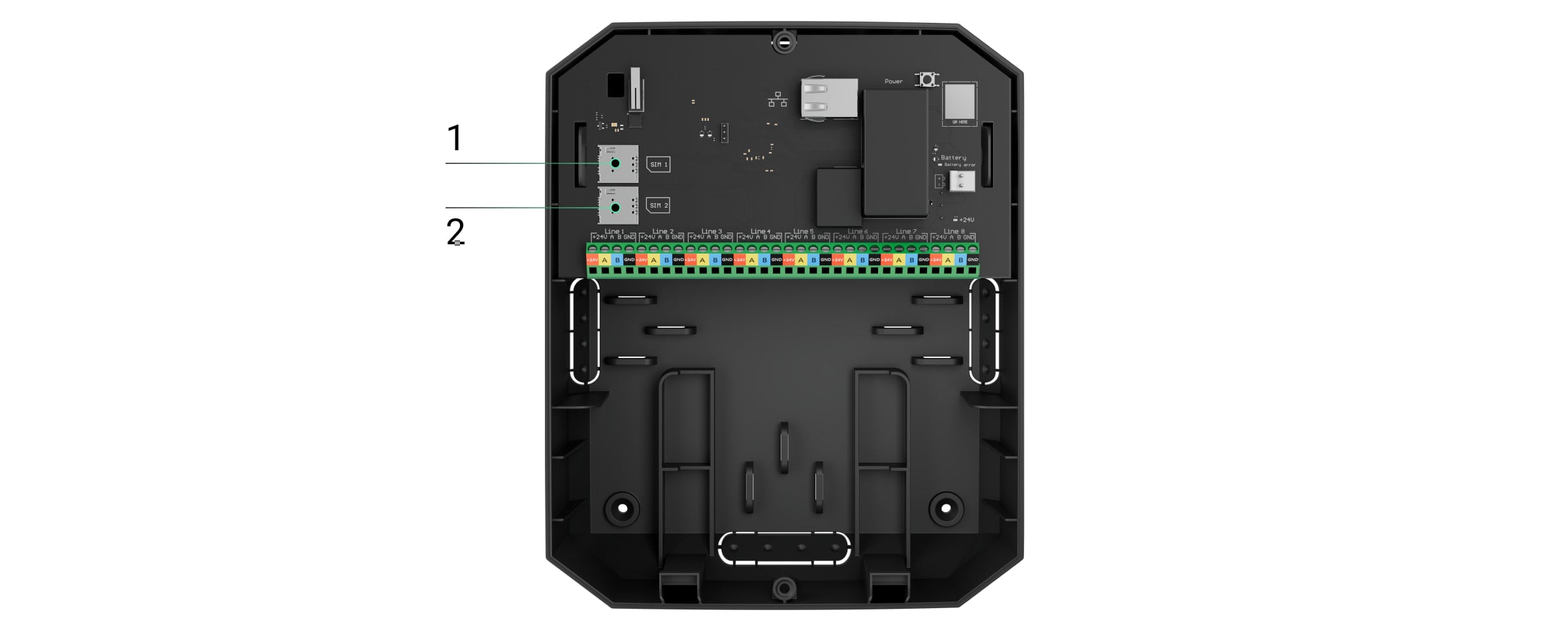

Installieren Sie die SIM-Karten:
1 — erster Micro-SIM-Kartensteckplatz.
2 — der zweite Micro-SIM-Kartensteckplatz.
Verwenden Sie einen 12 V⎓ Akku mit einer Kapazität von 4, 7 oder 9 A∙h. Das Gehäuse der Hub-Zentrale ist für die Verwendung dieses Batterietyps ausgelegt.
Halten Sie die Ein/Aus-Taste der Hub-Zentrale gedrückt. Sobald die Hub-Zentrale eingeschaltet ist, leuchten die LEDs der Fibra-Leitung auf der Platine der Hub-Zentrale auf.
Warten Sie, bis die Hub-Zentrale mit dem Internet verbunden ist. Das grüne LED-Logo zeigt an, dass die Hub-Zentrale betriebsbereit ist.

Um die Platine von Superior Hub Hybrid (4G) Revision 2 (Herstellungsdatum ab Juni 2025) in das Case D (430) einzubauen, lesen Sie bitte die Installationsanleitung im <0>Case-Benutzerhandbuch<0>.

Wenn die Ethernet-Verbindung fehlschlägt

Wenn die Ethernet-Verbindung nicht zustande kommt, deaktivieren Sie die Proxy- und MAC-Adressfilterung und aktivieren Sie DHCP in den Router-Einstellungen. Die Hub-Zentrale erhält automatisch eine IP-Adresse. Danach kann der Hub-Zentrale in der Ajax App eine statische IP-Adresse zugewiesen werden.

Wenn die SIM-Verbindung fehlschlägt

Um eine Verbindung zum Mobilfunknetz herzustellen, benötigen Sie eine Micro-SIM-Karte, bei der die PIN-Code-Abfrage deaktiviert ist, und ausreichend Guthaben auf dem Konto, um die Leistungen gemäß dem Tarif des Betreibers bezahlen zu können. Um die PIN-Code-Abfrage zu deaktivieren, legen Sie die SIM-Karte in das Telefon ein.

Wenn die Hub-Zentrale keine Verbindung zum Mobilfunknetz herstellen kann, konfigurieren Sie die Netzwerkparameter über Ethernet: Roaming, APN-Zugangspunkt, Benutzername und Passwort. Um diese Parameter herauszufinden, wenden Sie sich an den Kundendienst Ihres Mobilfunkbetreibers.

Wie man die APN-Einstellungen in der Hub-Zentrale einrichtet oder ändert

Hinzufügen einer Hub-Zentrale zur PRO-Version der App

Verwenden Sie die neuesten Versionen der Ajax Apps, um auf alle verfügbaren Funktionen zuzugreifen und den ordnungsgemäßen Betrieb des Systems sicherzustellen. Superior Hub Hybrid kann nur in Ajax PRO Apps hinzugefügt und konfiguriert werden.

Nach dem Hinzufügen einer Hub-Zentrale zu Ihrem Konto sind Sie der Administrator des Geräts. Administratoren können andere Benutzer zum System einladen und deren Rechte festlegen. Sie können bis zu 50 Benutzer an den Superior Hub Hybrid anschließen.

Jedes PRO-Konto, das mit der Hub-Zentrale verbunden ist, sowie das Profil des Sicherheitsunternehmens, wird als Benutzer des Systems betrachtet.

Beim Wechseln oder Löschen des Administrators aus der Liste der Benutzer der Hub-Zentrale werden die Einstellungen des Systems oder der angebundenen Geräte nicht zurückgesetzt.

Wenn es bereits Benutzer auf der Hub-Zentrale gibt, kann der Administrator der Hub-Zentrale, ein PRO mit den Rechten zur Systemkonfiguration oder die Installationsfirma, die die ausgewählte Hub-Zentrale verwaltet, Ihr Konto hinzufügen. Sie werden benachrichtigt, dass die Hub-Zentrale bereits einem anderen Konto hinzugefügt wurde.

Wenden Sie sich an unser technisches Support-Team um herauszufinden, wer Administratorrechte auf der Hub-Zentrale hat.

Benutzerrechte im Ajax Sicherheitssystem

Hinzufügen einer Hub-Zentrale, die bereits über Administratorzugriff verfügt

Wenn Sie versuchen, eine Hub-Zentrale hinzuzufügen, die bereits zu einem anderen Space gehört und einen Administrator, einen PRO-Benutzer mit vollen Rechten oder ein Unternehmen verfügt, fordert das System Sie auf, eine Beitrittsanfrage an die aktuellen Administratoren zu senden.

Um fortzufahren, wählen Sie Anfrage senden. Wenn Ihre Anfrage genehmigt wird, werden Sie dem Space hinzugefügt, in dem die Hub-Zentrale bereits konfiguriert ist.

Beachten Sie, dass kein neuer Space für Sie erstellt wird; Sie werden stattdessen dem bestehenden Space hinzugefügt.

Um herauszufinden, wer Administratorrechte auf der Hub-Zentrale hat, lesen Sie den Blogartikel oder wenden Sie sich an den technischen Support.

So fügen Sie eine Hub-Zentrale zur PRO-Version der App hinzu:

Schließen Sie das externe Netzteil, den Notstrom-Akku, Ethernet und/oder SIM-Karten an die Hub-Zentrale an.
Schalten Sie die Hub-Zentrale ein und warten Sie, bis die LED-Statusanzeige grün oder weiß aufleuchtet.
Öffne die PRO-Version der App. Erlauben Sie der App, auf die angeforderten Funktionen zuzugreifen. Dies wird es Ihnen ermöglichen, die Möglichkeiten der Ajax Apps vollständig zu nutzen und keine Benachrichtigungen über Alarme oder Ereignisse zu verpassen.

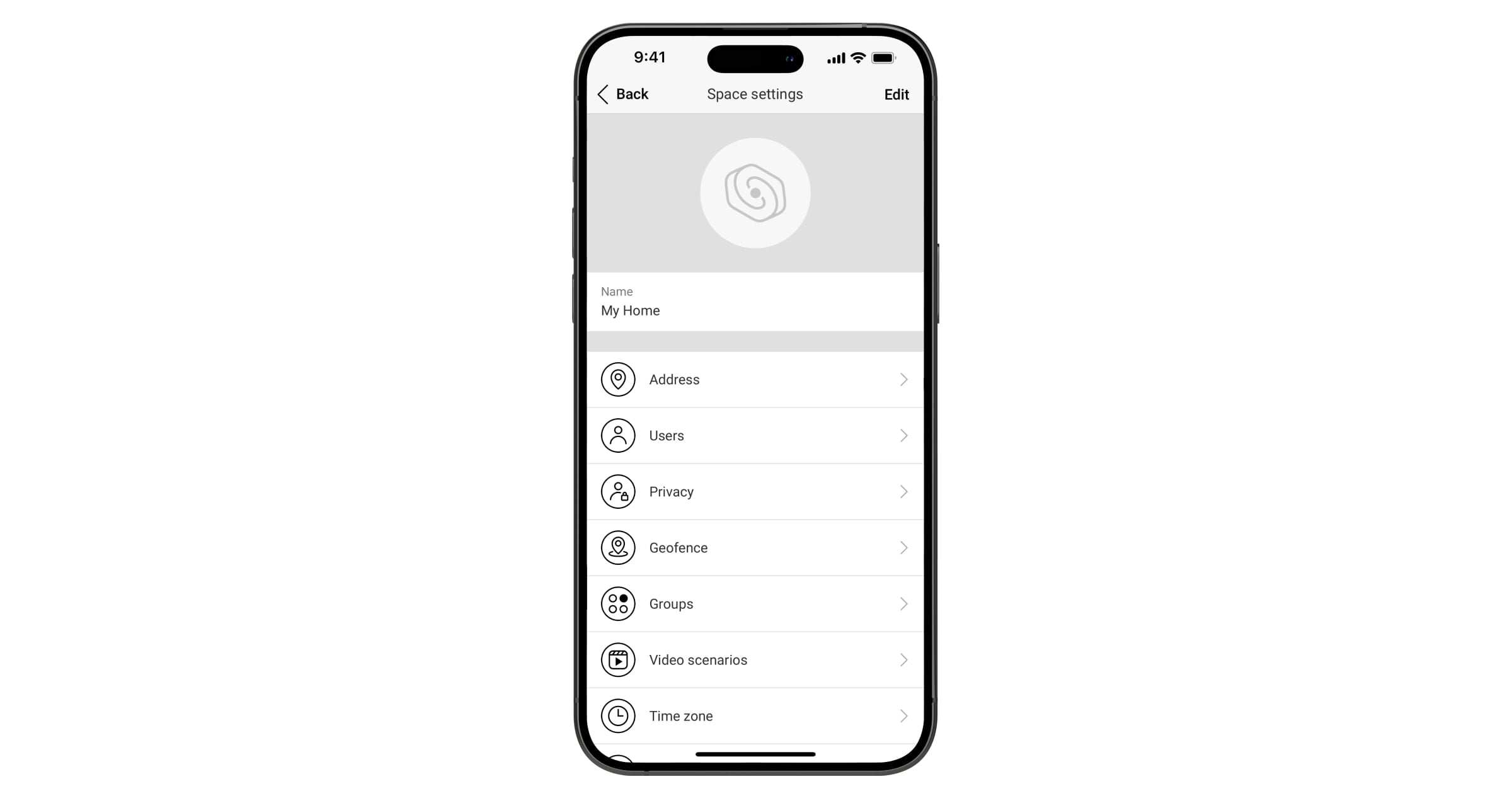

Stellen Sie sicher, dass Sie einen Space haben. Erstellen Sie den Space, wenn Sie noch keinen haben.
Was ist ein Space?
Wie man einen Space erstellt
Die Space-Funktionalität ist für Apps ab den folgenden Versionen verfügbar:
Ajax Security System 3.0 für iOS;
Ajax Security System 3.0 für Android;
Ajax PRO: Tool for Engineers 2.0 für iOS;
Ajax PRO: Tool for Engineers 2.0 für Android;
Ajax PRO Desktop 4.0 für macOS;
Ajax PRO Desktop 4.0 für Windows.
Klicken Sie auf Hub-Zentrale hinzufügen.
Wählen Sie eine geeignete Methode aus: manuell oder mithilfe einer Schritt-für-Schritt-Anleitung. Wenn Sie das System zum ersten Mal einrichten, sollten Sie eine schrittweise Anleitung verwenden.

Wenn Sie das manuelle Hinzufügen ausgewählt haben.

Weisen Sie der Hub-Zentrale einen Namen zu.
Scannen Sie den QR-Code der Hub-Zentrale oder geben Sie die ID manuell ein.
Warten Sie, bis die Hub-Zentrale hinzugefügt wird. Nach der Kopplung wird die Hub-Zentrale im Menü Geräte der PRO-Version der App angezeigt.

Falls Sie sich für eine Schritt-für-Schritt-Anleitung entschieden haben.

Folgen Sie den Anweisungen in der Ajax App. Nach Abschluss des Vorgangs werden die Hub-Zentrale und die verbundenen Geräte im Menü Geräte der PRO-Version der App angezeigt.

Fehlerzähler

Wenn ein Fehler der Hub-Zentrale erkannt wird (z. B. wenn keine externe Stromversorgung verfügbar ist), wird ein Fehlerzähler auf dem Gerätesymbol in der Ajax App angezeigt.

Alle Fehler können in der Zustandsansicht der Hub-Zentrale eingesehen werden. Felder mit Fehlern werden rot hervorgehoben.

Symbole der Hub-Zentrale

Die Symbole zeigen einige der Status des Superior Hub Hybrid an. Sie können sie in der Ajax App auf der Registerkarte Geräte anzeigen.

Symbol	Bedeutung
	Die Hub-Zentrale arbeitet im 2G-Netz.
	Die Hub-Zentrale arbeitet im 3G-Netz. Nur für Superior Hub Hybrid (4G) verfügbar.
	Die Hub-Zentrale arbeitet im 4G (LTE)-Netz. Nur für Superior Hub Hybrid (4G) verfügbar.
	Keine SIM-Karten gefunden. Legen Sie mindestens eine SIM-Karte ein.
	Die SIM-Karte ist defekt oder mit einem PIN-Code versehen. Überprüfen Sie die Funktion der SIM-Karte im Telefon und deaktivieren Sie die PIN-Code-Abfrage.
	Ladezustand des Akkus des Superior Hub Hybrid. Wird in 1 %-Schritten angezeigt.
	Der Notstromakku ist nicht angeschlossen.
	Fehlfunktion des Superior Hub Hybrid festgestellt. Öffnen Sie die Zustände der Hub-Zentrale für Details.
	Die Hub-Zentrale ist direkt mit der Leitstelle des Sicherheitsunternehmens verbunden. Das Symbol wird nicht angezeigt, wenn die Direktverbindung nicht verfügbar oder nicht konfiguriert ist. Mehr erfahren
	Die Hub-Zentrale ist nicht direkt mit der Leitstelle des Sicherheitsunternehmens verbunden. Das Symbol wird nicht angezeigt, wenn die Direktverbindung nicht verfügbar oder nicht konfiguriert ist. Mehr erfahren
	Die Hub-Zentrale befindet sich im Zustand Energiesparmodus.

Zustände der Hub-Zentrale

Zustände finden Sie in der Ajax App:

Gehen Sie auf die Registerkarte Geräte .
Wählen Sie Superior Hub Hybrid aus der Liste.

Parameter	Bedeutung
Störung	Klicken Sie auf die Schaltfläche , um die Liste der Störungen von Superior Hub Hybrid zu öffnen. Das Feld erscheint nur, wenn eine Störung festgestellt wird.
Mobilfunk-Signalstärke	Die Signalstärke des aktiven SIM-Mobilfunknetzes. Installieren Sie die Hub-Zentrale an Orten, an denen die Signalstärke des Mobilfunknetzes 2 bis 3 Balken erreicht. Wenn die Hub-Zentrale an einem Ort mit schwacher oder instabiler Signalstärke installiert wird, kann sie keine Anrufe tätigen, Ereignis- oder Alarm-SMS versenden.
Verbindung	Der Verbindungsstatus zwischen der Hub-Zentrale und der Ajax Cloud: Online — die Hub-Zentrale ist mit Ajax Cloud verbunden. Offline — die Hub-Zentrale ist nicht mit Ajax Cloud verbunden. Überprüfen Sie die Internetverbindung der Hub-Zentrale. Wenn Superior Hub Hybrid nicht mit dem Server verbunden ist, werden die Symbole für die Hub-Zentrale und alle angeschlossenen Geräte in der Geräteliste halbtransparent angezeigt.
Akkuladung	Akku-Ladezustand der Hub-Zentrale. Wird in 1 %-Schritten angezeigt. Bei einem Ladezustand von 20 % oder weniger meldet die Hub-Zentrale einen niedrigen Akkuladestand. Mehr erfahren
Deckel	Der Status der Sabotagekontakte, die auf die Demontage oder das Öffnen des Gehäuses der Hub-Zentrale reagieren: Geschlossen — der Deckel der Hub-Zentrale ist geschlossen. Normalzustand des Gehäuses der Hub-Zentrale. Offen: Das Gehäuse der Hub-Zentrale ist offen oder die Unversehrtheit des Gehäuses ist anderweitig beeinträchtigt. Überprüfen Sie den Zustand des Gehäuses der Hub-Zentrale. Mehr erfahren
Stromversorgung der Leitungen	Status der Stromversorgung auf den Fibra Leitungen der Hub-Zentrale: On — Alle Fibra-Leitungen werden mit Strom versorgt. Aus — nicht alle Fibra-Leitungen werden mit Strom versorgt.
Externe Stromversorgung	Status des Anschlusses an die externe Stromversorgung: Verbunden — die Hub-Zentrale ist an eine externe Stromversorgung angeschlossen. Unterbrochen — keine externe Stromversorgung. Überprüfen Sie, ob der Superior Hub Hybrid an die externe Stromversorgung angeschlossen ist.
Mittlerer Rauschpegel (dBm)	Durchschnittlicher Rauschpegel im Funkkanal. Gemessen am Installationsort der Hub-Zentrale. Die ersten beiden Werte zeigen den Pegel bei Jeweller-Frequenzen an, und der dritte — bei Wings-Frequenzen. Der zulässige Wert beträgt –80 dBm oder weniger. Zum Beispiel werden –95 dBm als akzeptabel und –70 dBm als ungültig angesehen. Was ist Jamming des Sicherheitssystems?
Mobile Daten	Der Verbindungsstatus der Hub-Zentrale mit dem Mobilfunknetz: Verbunden — die Hub-Zentrale ist über mobiles Internet mit der Ajax Cloud verbunden. Nicht verbunden — die Hub-Zentrale ist nicht über das mobile Internet mit der Ajax Cloud verbunden. Überprüfen Sie die Verbindung des Superior Hub Hybrid mit dem Internet über das Mobilfunknetz. Deaktiviert – die Option ist in den Einstellungen der Hub-Zentrale deaktiviert. Wenn die Signalstärke des Mobilfunknetzes 1 bis 3 Balken erreicht und die Hub-Zentrale über genügend Guthaben und/oder Bonus-SMS/Anrufe verfügt, kann die Anrufe tätigen und SMS senden, auch wenn dieses Feld den Status Nicht verbunden anzeigt.
Aktiv	Zeigt die aktive SIM-Karte an: SIM-Karte 1 — die Hub-Zentrale arbeitet mit einer SIM-Karte, die im ersten Steckplatz eingelegt ist. SIM-Karte 2 — die Hub-Zentrale arbeitet mit einer SIM-Karte, die im zweiten Steckplatz eingelegt ist.
SIM 1	Die Nummer der im ersten Steckplatz installierten SIM-Karte. Klicken Sie auf die Nummer, um sie zu kopieren. Wenn die Nummer als „Nummer unbekannt“ angezeigt wird, wurde sie vom Mobilfunkanbieter nicht in den Speicher der SIM-Karte geschrieben.
SIM 2	Die Nummer der im zweiten Steckplatz installierten SIM-Karte. Klicken Sie auf die Nummer, um sie zu kopieren. Wenn die Nummer als „Nummer unbekannt“ angezeigt wird, wurde sie vom Mobilfunkanbieter nicht in den Speicher der SIM-Karte geschrieben.
Ethernet	Status der Internetverbindung der Hub-Zentrale über Ethernet: Verbunden — die Hub-Zentrale ist über Ethernet mit Ajax Cloud verbunden. Normaler Zustand. Nicht verbunden — die Hub-Zentrale ist über Ethernet nicht mit Ajax Cloud verbunden. Überprüfen Sie die Verbindung des Superior Hub Hybrid mit dem Internet über das kabelgebundene Internet. Deaktiviert – die Option ist in den Einstellungen der Hub-Zentrale deaktiviert.
Leitstelle	Der Status der direkten Verbindung der Hub-Zentrale mit der Notruf- und Serviceleitstelle des Sicherheitsunternehmens: Verbunden: Die Hub-Zentrale ist direkt mit der Leitstelle des Sicherheitsunternehmens verbunden. Nicht verbunden: Die Hub-Zentrale ist nicht direkt mit der Leitstelle des Sicherheitsunternehmens verbunden. Wenn dieses Feld angezeigt wird, verwendet das Sicherheitsunternehmen eine direkte Verbindung, um Ereignisse und Alarme vom Sicherheitssystem zu empfangen. Mehr erfahren
Geplantes Aufwachen	Verfügbar mit OS Malevich 2.31 und höher. Der Status der geplanten Weckfunktion. Tippen Sie auf das Symbol , um das Datum und die Uhrzeit zu konfigurieren, zu der die Hub-Zentrale bei Bedarf aus dem Energiesparmodus aufwacht und für die Konfiguration und Verwaltung aktiv wird. Die verfügbaren Zustände sind: Nicht eingestellt — das geplante Aufwachen ist nicht eingestellt. Datum, Uhrzeit — der nächste Weckruf auf Anfrage ist für das angegebene Datum und die angegebene Uhrzeit geplant.
Modell der Hub-Zentrale	Modellname der Hub-Zentrale: Superior Hub Hybrid (2G) oder Superior Hub Hybrid (4G). Unterschiede zwischen Ajax Hub-Zentralen
Hardware-Version	Hardware-Version des Superior Hub Hybrid. Nicht aktualisiert.
Firmware	Firmware-Version des Superior Hub Hybrid. Updates erfolgen per Fernzugriff. Mehr erfahren
Geräte-ID	Identifizierungscode (die ersten 8 Ziffern der Seriennummer) des Superior Hub Hybrid. Die Kennung befindet sich auf der Geräteverpackung und auf der Platine unter dem QR-Code.
IMEI	Eine eindeutige 15-stellige Seriennummer zur Identifizierung des Modems der Hub-Zentrale in einem GSM-Netz. Sie wird nur angezeigt, wenn eine SIM-Karte in der Hub-Zentrale installiert ist.

Auswahl des Installationsortes

Befestigen Sie das Gehäuse von Superior Hub Hybrid mit den mitgelieferten Befestigungselementen an einer vertikalen Oberfläche. Alle notwendigen Löcher zur Befestigung sind bereits im Gehäuse vorhanden.

Eine vertikale Fixierung der Hub-Zentrale ist erforderlich, damit der Sabotagekontakt reagiert, wenn jemand versucht, ein Gerät zu trennen. Lesen Sie vor der Installation die Dokumentation der Batterie: Einige Akkus dürfen nur vertikal (mit den Polen nach oben) installiert werden. Eine andere Einbaulage kann zu einer schnellen Entladung des Akkus führen.

Es wird empfohlen, einen Installationsort zu wählen, an dem die Hub-Zentrale vor neugierigen Blicken geschützt ist, z. B. in einem Lagerraum. Dadurch wird die Wahrscheinlichkeit von Sabotage oder Störungen verringert. Bitte beachten Sie, dass das Gerät nur für die Installation in Innenräumen vorgesehen ist.

Wählen Sie einen Standort, an dem die Hub-Zentrale alle möglichen Kommunikationskanäle nutzen kann: Ethernet und zwei SIM-Karten. Die Mobilfunksignalstärke am Installationsort sollte stabil sein und 2 bis 3 Balken erreichen. Wir übernehmen keine Garantie für den korrekten Betrieb des Geräts bei einer geringen Signalstärke des Mobilfunknetzes.

Berücksichtigen Sie bei der Wahl des Installationsortes die Entfernung zwischen der Hub-Zentrale und den kabellosen Geräten sowie die Beeinträchtigung der Übertragungsqualität durch mögliche Hindernisse wie Wände, Zwischendecken oder große im Raum befindliche Objekte.

Um die Signalstärke am Aufstellungsort von drahtlosen Geräten grob zu berechnen, nutzen Sie unseren Rechner der Funkreichweite. Verwenden Sie den Rechner der Fibra-Stromversorgung, um die Reichweite der kabelgebundenen Verbindung zu berechnen.

Führen Sie die Signalstärketests für Jeweller, Wings und Fibra durch. Am gewählten Installationsort muss mit allen angeschlossenen Geräten eine stabile Signalstärke von 2 bis 3 Balken vorhanden sein. Bei einer Signalstärke von 1 oder 0 Balken können wir keinen stabilen Betrieb des Sicherheitssystems garantieren.

Wenn das System über Geräte mit einer Signalstärke von 1 oder 0 Balken verfügt, sollten Sie erwägen, die Hub-Zentrale oder das Gerät zu verlegen. Wenn dies nicht möglich ist oder das Gerät nach der Verlegung immer noch eine geringe oder instabile Signalstärke aufweist, verwenden Sie Funk-Signalverstärker.

Installation der Hub-Zentrale

Bei der Installation und dem Betrieb des Ajax Sicherheitssystems sind die Vorschriften und Anforderungen der gesetzlichen Bestimmungen zur elektrischen Sicherheit einzuhalten. Demontieren Sie das Gerät nicht unter Spannung und betreiben Sie es nicht mit beschädigtem Netzkabel.

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie den optimalen Standort für das Gerät ausgewählt haben und dass dieser den Anforderungen dieses Benutzerhandbuchs entspricht.

So installieren Sie Superior Hub Hybrid mit dem Standardgehäuse:

Bereiten Sie die Kabelausgänge im Voraus vor, indem Sie die perforierten Teile des Gehäuses des Superior Hub Hybrid vorsichtig herausbrechen.

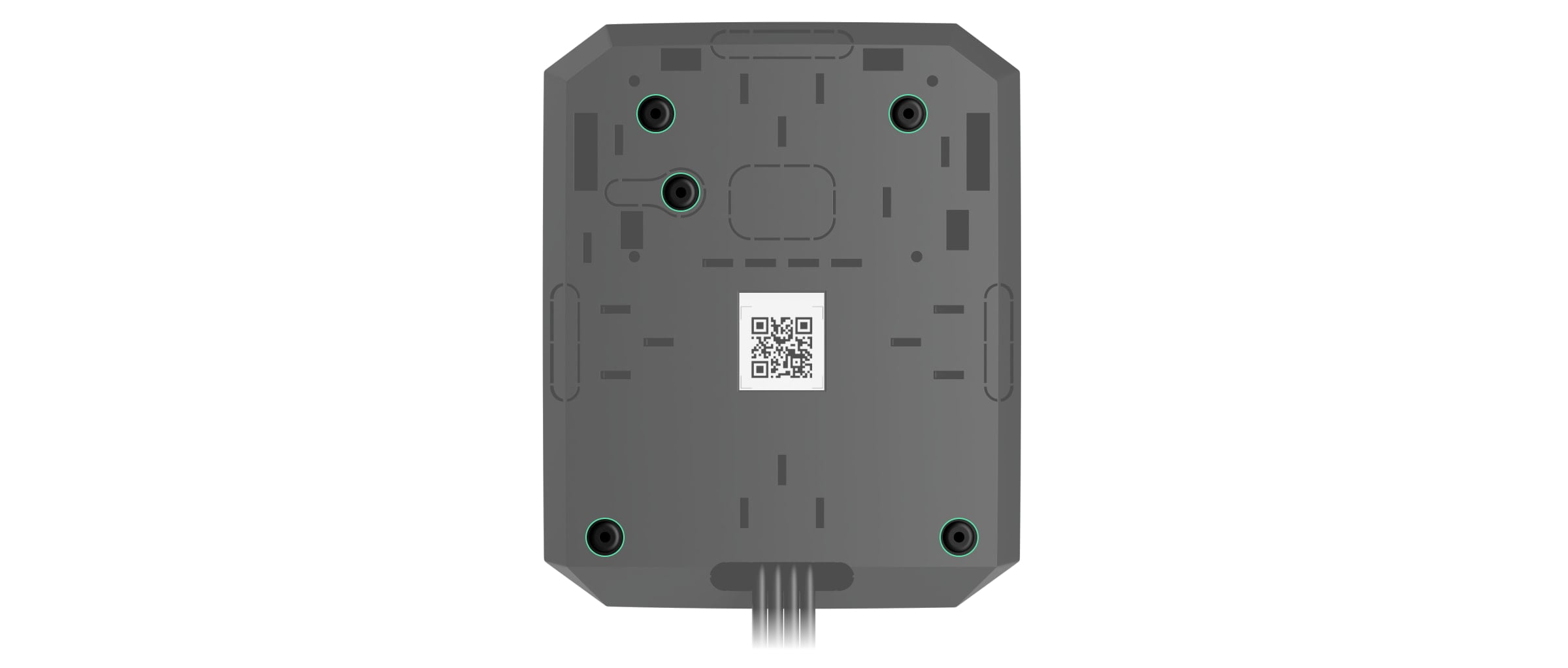

Befestigen Sie das Gehäuse mit den mitgelieferten Schrauben an allen Befestigungspunkten an der vertikalen Oberfläche am gewählten Montageort. Eine der Schrauben befindet sich im perforierten Teil über dem Sabotagekontakt und wird benötigt, um den Sabotagekontakt auszulösen, falls versucht wird, das Gehäuse der Hub-Zentrale von der Oberfläche zu entfernen.
Setzen Sie die Platine des Superior Hub Hybrid in die Halterungen des Gehäuses ein.
Schließen Sie den 12 V⎓ Notstromakku an. Schließen Sie keine Netzteile von Drittanbietern an. Dies könnte zu Fehlfunktionen der Hub-Zentrale führen.
Verwenden Sie einen 12 V⎓ Akku mit einer Kapazität von 4, 7 oder 9 A∙h. Die maximalen Abmessungen der im Gehäuse zu installierenden Akkus betragen 151 × 65 × 94 mm, das Gewicht beträgt 5 kg. Für diese Akku-Konfiguration sind spezielle Halter im Gehäuse der Hub-Zentrale vorgesehen. Sie können Akkus mit einer anderen Kapazität verwenden, sofern diese von der Größe her geeignet sind und die Ladezeit für die Einhaltung von Grade 2 72 Stunden bzw. für Grade 3 24 Stunden nicht überschreitet. Der maximale Ladestrom des Akkus für Superior Hub Hybrid beträgt 350 mA.
Schalten Sie die Hub-Zentrale ein.

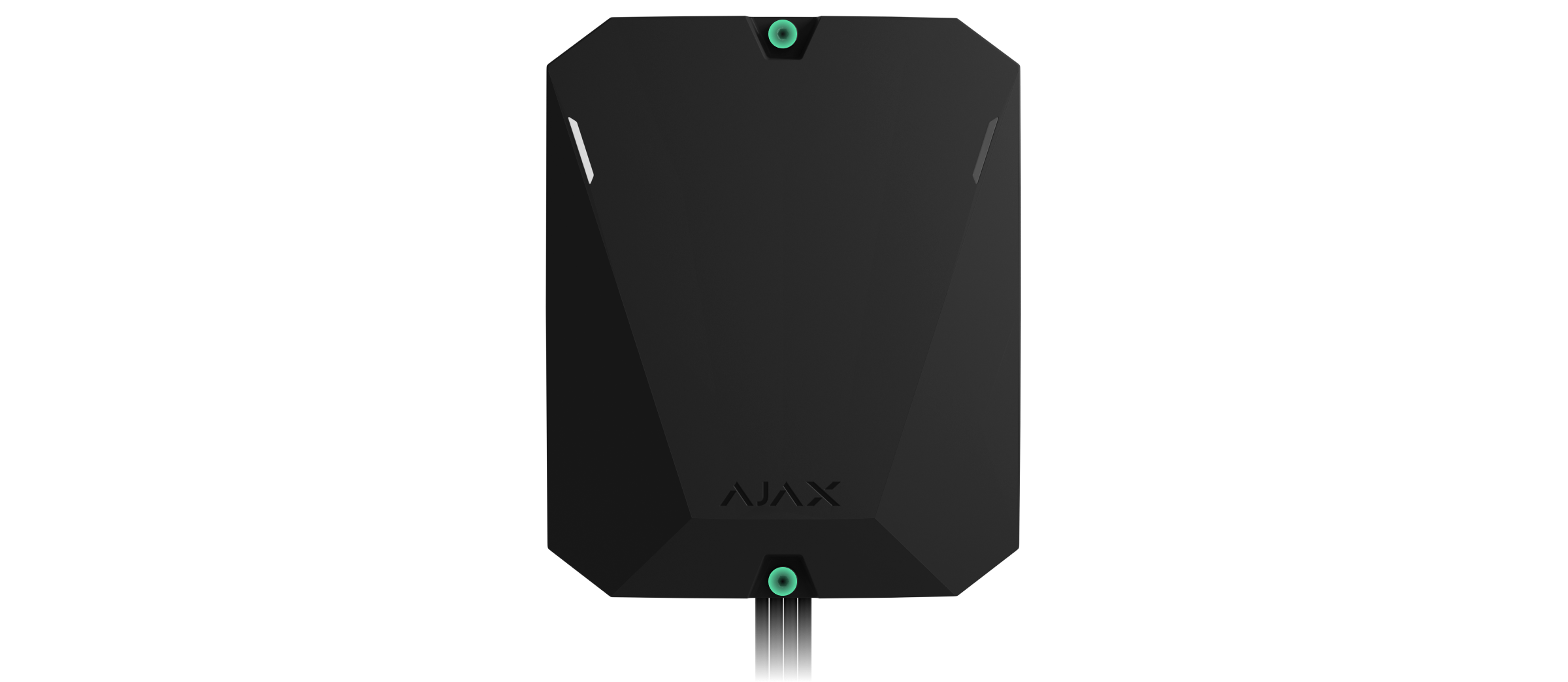

Setzen Sie den Deckel auf das Gehäuse der Hub-Zentrale auf und befestigen Sie ihn mit den mitgelieferten Schrauben.
Überprüfen Sie den Status des Gehäuses der Hub-Zentrale in der PRO-Version der App. Wenn die App einen Sabotagealarm anzeigt, überprüfen Sie den festen Sitz des Gehäuses des Superior Hub Hybrid.

Um die Platine von Superior Hub Hybrid (4G) Revision 2 (Herstellungsdatum ab Juni 2025) in das Case D (430) einzubauen, lesen Sie bitte die Installationsanleitung im <0>Case-Benutzerhandbuch<0>.

So darf die Hub-Zentrale nicht installiert werden:

In Außenbereichen. Dies könnte zu Fehlfunktionen der Hub-Zentrale führen.

In der Nähe von Metallgegenständen und Spiegeln. Sie können eine Dämpfung oder Abschirmung des Funksignals verursachen. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und den drahtlosen Ajax Geräten unterbrochen wird.

An Orten mit starken Funkstörungen. Dies könnte zum Verlust der Verbindung zwischen der Hub-Zentrale und drahtlosen Ajax Geräten oder zu falschen Meldungen über Jamming des Sicherheitssystems führen.

Weniger als 1 Meter vom Router und den Netzkabeln entfernt. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und den Funkgeräten unterbrochen wird.

Weniger als 1 Meter von Jeweller-Geräten entfernt. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und diesen Geräten unterbrochen wird.

An Orten, an denen die Hub-Zentrale mit angeschlossenen Geräten eine Signalstärke von 1 oder 0 Balken aufweist. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und diesen Geräten unterbrochen wird.

In Räumen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dies könnte zu Fehlfunktionen der Hub-Zentrale führen.

An Orten ohne Mobilfunksignal oder mit einer Signalstärke von 1 Balken. Wir übernehmen keine Garantie für den korrekten Betrieb des Geräts bei einer geringen Signalstärke des Mobilfunknetzes.

Vorbereitung für den Anschluss von Geräten

Erstellen Sie mindestens einen virtuellen Raum, bevor Sie Geräte zum System hinzufügen. Räume werden benötigt, um Geräte zu gruppieren und den Informationsgehalt von Benachrichtigungen zu erhöhen. Die Namen der Geräte und Räume werden im Text der Ereignisse und Alarme des Ajax Sicherheitssystems angezeigt.

Verbindung drahtloser Geräte

Die Hub-Zentrale ist inkompatibel mit anderen Hub-Zentralen, uartBridge und ocBridge Plus.

So fügen Sie in der PRO-Version der App ein Gerät zur Hub-Zentrale hinzu:

Öffnen Sie den Raum und wählen Sie die Option Gerät hinzufügen.
Benennen Sie das Gerät, scannen Sie dessen QR-Code oder geben Sie ihn manuell ein, und wählen Sie eine Gruppe aus, falls der Gruppenmodus aktiviert ist.
Klicken Sie auf Hinzufügen und der Countdown beginnt.
Befolgen Sie die Anweisungen in der App, um das Gerät zu verbinden.
Wiederholen Sie die Schritte 1 bis 4, um alle erforderlichen Geräte hinzuzufügen.

Um ein Gerät zur Hub-Zentrale hinzuzufügen, muss es sich innerhalb der Funkreichweite der Hub-Zentrale auf demselben gesicherten Gelände befinden.

Kabelgebundene Geräteverbindung

Die Hub-Zentrale ist inkompatibel mit anderen Hub-Zentralen, uartBridge und ocBridge Plus.

Mit der kabelgebundenen Fibra-Kommunikationstechnologie lassen sich Segmente mit einer Länge von bis zu 2000 Metern erstellen. Bis zu 8 Segmente in einem einzigen System unter der Steuerung von Superior Hub Hybrid.

Superior Hub Hybrid verfügt über acht Leitungen, die mit allen Fibra-Geräten kompatibel sind, unabhängig von deren Typ. Sicherheitsmelder, Tastaturen und Sirenen werden an eine Leitung angeschlossen, um die Sicherheit einer bestimmten Zone in der Einrichtung zu gewährleisten.

Entwurf und Vorbereitung

Damit das System ordnungsgemäß funktioniert, ist es wichtig, das Projekt korrekt zu planen und alle Geräte fachgerecht zu installieren. Die Nichtbeachtung der grundlegenden Installationsvorschriften und Empfehlungen der Bedienungsanleitung kann zu Fehlfunktionen oder zum Verlust der Verbindung zwischen der Hub-Zentrale und den angeschlossenen Geräten führen.

Berücksichtigen Sie bei der Gestaltung des Layouts der Geräte den Schaltplan der vor Ort verlegten Stromkabel. Signalkabel von Fibra-Geräten müssen bei paralleler Verlegung in einem Abstand von mindestens 50 cm zu Stromkabeln verlegt werden; bei einer Kreuzung muss diese in einem Winkel von 90° erfolgen.

Insgesamt können Sie bis zu 100 Ajax Geräte mit dem Superior Hub Hybrid verbinden. Das Verhältnis von kabelgebundenen zu kabellosen Geräten innerhalb des Systems spielt keine Rolle. Sie können beispielsweise 50 kabelgebundene und 50 kabellose Geräte oder 99 kabelgebundene und 1 kabelloses Gerät anschließen.

Bei Objekten, die sich im Bau oder in der Renovierung befinden, werden die Kabel für verkabelte Geräte nach der Hauptverkabelung des Objekts verlegt. Verwenden Sie Schutzrohre zur Kabelführung von kabelgebundenen Geräten, um die Kabel zu ordnen und zu sichern; Kabelbinder, Clips und Klammern können zur Befestigung verwendet werden.

Vermeiden Sie nach Möglichkeit äußere Beschädigungen an den Kabeln. Verwenden Sie bei der Verlegung von Kabeln im Außenbereich (ohne Einbau in die Wände) einen Elektrokanal. Kabelkanäle sollten nicht mehr als zur Hälfte mit Kabeln gefüllt werden. Achten Sie darauf, dass die Kabel nicht durchhängen. Der Kabelkanal sollte möglichst verdeckt liegen, z. B. hinter Möbeln.

Wir empfehlen, Kabel in Wänden, Fußböden und/oder Decken zu verlegen. Dies sorgt für mehr Sicherheit: Die Kabel sind nicht sichtbar, können nicht versehentlich beschädigt werden und sind für Eindringlinge unzugänglich.

Berücksichtigen Sie bei der Auswahl eines Kabels die Länge der Anschlussleitungen und die Anzahl der anzuschließenden Geräte; diese Parameter beeinflussen die Signalstärke. Wir empfehlen die Verwendung von abgeschirmten Kupferkabeln mit einer hochwertigen Isolierung. Überprüfen Sie die Kabel vor der Installation auf Knicke und äußere Beschädigungen.

Beachten Sie bei der Installation den Biegeradius, den der Hersteller in den Kabelspezifikationen angibt. Bei Nichtbeachtung besteht die Gefahr, dass das Kabel beschädigt wird oder bricht. Der Biegeradius wird vom Hersteller in den Kabelspezifikationen angegeben.

Signalstärke und Kabellänge

Der Fibra-Signalpegel wird durch die Anzahl der nicht zugestellten oder beschädigten Datenpakete innerhalb eines bestimmten Zeitraums bestimmt. Die Signalstärke wird durch das Symbol auf der Registerkarte Geräte angezeigt:

Drei Balken — ausgezeichnete Signalstärke.
Zwei Balken — gute Signalstärke.
Ein Balken: geringe Signalstärke, ein stabiler Betrieb kann nicht garantiert werden.
Durchgestrichenes Symbol: kein Signal.

Die Signalstärke wird von folgenden Faktoren beeinflusst: der Anzahl der an eine Leitung angeschlossenen Geräte, der Länge und Art des Kabels sowie dem korrekten Anschluss der Drähte an die Geräteanschlüsse.

Die maximale Kabellänge hängt vom Kabeltyp, dem Material und der Methode zum Verbinden der Geräte ab. Bei Anschluss über die Linien-Verbindung (Radialverdrahtung) (Hub-Zentrale – Geräte – Abschlusswiderstand) unter Verwendung U/UTP cat.5 (4×2×0.51) Twisted Pair kann die Länge der drahtgebundenen Verbindung bis zu 2000 Meter erreichen. Die Mindestkabellänge für den Anschluss von kabelgebundenen Geräten beträgt 1 Meter.

Bei einer Verbindung über die Ring-Verbindungsmethode (Hub-Zentrale – Geräte – Hub-Zentrale) beträgt die maximale Kabellänge bei Verwendung eines Twisted-Pair-Kabels 500 Meter.

Ringtopologie ist ab OS Malevich 2.16 verfügbar.

Installation und Verbindung

Vergewissern Sie sich vor der Installation der Melder und Geräte, dass Sie den optimalen Standort ausgewählt haben und dass dieser den Vorgaben in der Bedienungsanleitung entspricht. Um die Wahrscheinlichkeit von Sabotageakten zu verringern, müssen die Drähte versteckt und an einer für Eindringlinge schwer zugänglichen Stelle angebracht werden. Idealerweise sollten die Drähte in die Wände, den Boden und/oder die Decke eingelassen werden. Testen Sie vor der endgültigen Installation die Fibra-Signalstärke.

Verbinden Sie die Geräte mit der Hub-Zentrale mithilfe eines vieradrigen Kabels. Zwei Drähte versorgen das Gerät mit Strom (+24 V und GND), die anderen (A und B) dienen dem Datenaustausch zwischen angeschlossenen Geräten und der Hub-Zentrale. Achten Sie beim Anschließen unbedingt auf die Polarität und die Reihenfolge der Leitungsanschlüsse.

Geräte werden über zwei Verbindungstopologien mit der Hub-Zentrale verbunden: Ring und Linie (radiale Verkabelung). Die Geräte werden nacheinander an dieselbe Fibra-Leitung angeschlossen, wie in der Abbildung dargestellt.

Wir empfehlen, die kabelgebundenen Geräte gleichmäßig auf alle Fibra-Leitungen der Hub-Zentrale zu verteilen, um die Zuverlässigkeit zu erhöhen.

Wir empfehlen, kabelgebundene Geräte über die Ring-Verbindungsmethode anzuschließen. Wenn die Leitung unterbrochen ist, bleiben die Geräte weiterhin über die Linien-Verbindung (radiale Verkabelung) mit Superior Hub Hybrid verbunden und übertragen weiterhin Ereignisse und Alarme an die Hub-Zentrale. Eine Benachrichtigung über den Leitungsausfall wird an die Nutzer und das Sicherheitsunternehmen gesendet.

Bei der Verbindung über die Ring-Verbindungsmethode müssen pro Segment zwei Leitungen angeschlossen werden, und die maximale Länge der kabelgebundenen Verbindung ist auf 500 Meter zu begrenzen (bei Verbindung über die Linien-Verbindungsmethode (radiale Verkabelung) beträgt die maximale Länge 2000 Meter).

Bus (Radiale Verkabelung)	Ring
belegt eine Fibra-Leitung der Hub-Zentrale bis zu 8 Leitungen bei derselben Hub-Zentrale bis zu 2000 m kabelgebundene Verbindung für dieselbe Leitung am Ende der Leitung ist ein Abschlusswiderstand installiert	belegt zwei Fibra-Leitungen der Hub-Zentrale bis zu 4 Ringe bei derselben Hub-Zentrale bis zu 500 m kabelgebundene Verbindung für denselben Ring kein Abschlusswiderstand am Ende der Leitung installiert

Ringtopologie ist ab OS Malevich 2.16 verfügbar.

Verdrehen Sie die Drähte beim Anschließen der Geräte nicht miteinander, sondern verlöten Sie sie. Die Enden der Drähte, die in die Klemmen der Sirene eingeführt werden, sollten verzinnt werden, um die Zuverlässigkeit der Verbindung zu erhöhen.

Beachten Sie die Polarität und die Reihenfolge beim Anschließen der Kabel. Befestigen Sie die Kabel sicher an den Klemmen. Falls das Gehäuse des Geräts Befestigungsmöglichkeiten für Kabel bietet, sichern Sie das Kabel mit Kabelbindern.

So schließen Sie einen Melder oder ein Gerät an:

Schalten Sie die Hub-Zentrale stromlos und schalten Sie sie aus. Trennen Sie das Gerät von der externen Stromversorgung und von dem Notstromakku.
1 — Externe Stromversorgung
2 — Notstromakku
Führen Sie die vieradrigen Kabel in die Verteilerdose ein. Schließen Sie die Drähte an die Leitungsklemmen des Superior Hub Hybrid an:
+24V — Stromversorgungsanschluss von 24 V⎓.
A, B — Signalanschlüsse.
GND — Masse.
Schließen Sie das andere Ende des vieradrigen Kabels an die Klemmen des ersten Geräts in der Reihe an und beachten Sie dabei die Polarität und die Reihenfolge der Verdrahtung. Befestigen Sie das Kabel fest in den Klemmen des Geräts.
Wenn andere Geräte an das Segment angeschlossen sind, bereiten Sie das Kabel für das nächste Gerät vor und verdrahten Sie es mit den Klemmen.
+24V — Stromversorgungsanschluss von 24 V⎓.
A, B — Signalanschlüsse.
GND — Masse.
Schließen Sie ggf. weitere Geräte an die Leitung an.
Installieren Sie für das letzte Gerät in der Leitung einen Abschlusswiderstand von 120 Ohm unter Verwendung der Lienien-Topologie (Radial). Ein Abschlusswiderstand ist zwischen den Klemmen A und B des letzten Geräts in der Leitung installiert.
Bei der Ring-Topologie ist kein Abschlusswiderstand erforderlich. In diesem Fall schließen Sie das letzte Gerät in der Reihe an die nächste Fibra-Leitung der Hub-Zentrale an.
Der Nennwert der Abschlusswiderstände beträgt 120 Ω. Die Abschlusswiderstände sind im Komplettset des Superior Hub Hybrid enthalten.
Ringtopologie ist ab OS Malevich 2.16 verfügbar.
Mehr zu den Verbindungsmethoden
Schließen Sie die Stromversorgung an die Hub-Zentrale an und schalten Sie diese ein.
Fügen Sie dem System manuell oder durch Scannen von Leitungen Geräte hinzu.
Führen Sie den Test der Fibra-Signalstärke für jedes angeschlossene Gerät durch. Die empfohlene Signalstärke beträgt zwei oder drei Balken. Andernfalls überprüfen Sie die Verbindung und Integrität der Drähte oder verlegen Sie die Systemgeräte.

Hinzufügen von kabelgebundenen Geräten

Es gibt zwei Möglichkeiten, kabelgebudnene Geräte hinzuzufügen: manuell und über Leitungsscan. Es ist sinnvoll, einige Geräte manuell hinzuzufügen, zum Beispiel, wenn ein defekter Melder durch einen neuen ersetzt wird. Die automatische Leitungsabtastung ist nützlich, wenn zahlreiche Geräte hinzugefügt werden.

So fügen Sie ein kabelgebundenes Gerät manuell hinzu:

Öffnen Sie die PRO-Version der App.
Wählen Sie das Objekt aus, dem Sie das Gerät hinzufügen möchten.
Gehen Sie auf die Registerkarte Geräte und wählen Sie Gerät hinzufügen.
Geben Sie dem Gerät einen Namen, scannen oder tippen Sie den QR-Code (auf dem Gerät und der Verpackung) ein und wählen Sie einen Raum und eine Gruppe aus (falls Gruppenmodus aktiviert ist).
Klicken Sie auf Hinzufügen.

So fügen Sie Geräte per Leitungsscan hinzu:

Öffnen Sie die PRO-Version der App.
Wählen Sie das Objekt aus, dem Sie die Geräte hinzufügen möchten.
Gehen Sie auf die Registerkarte Geräte .
Klicken Sie auf Gerät hinzufügen.
Wählen Sie Alle Fibra-Geräte hinzufügen.
Die Hub-Zentrale startet den Leitungssuchlauf.

Nach der Leitungsscannung wird die PRO-App eine Liste der mit der Hub-Zentrale verbundenen kabelgebundenen Geräte anzeigen. Die Geräte in der Liste sind nach den Leitungen sortiert, mit denen sie physisch verbunden sind. Sie können das Gerät finden, indem Sie einen Teil des Namens, des Modells oder der ID in das Suchfeld eingeben.

Standardmäßig enthält die Gerätebezeichnung dessen Name und ID. Um ein Gerät mit der Hub-Zentrale zu koppeln, bearbeiten Sie dessen Namen und weisen Sie es einem Raum sowie einer Gruppe zu, sofern der Gruppenmodus aktiviert ist.

Der Scan ist auch im Menü Leitungen verfügbar (Hub-Zentrale → Einstellungen → Leitungen → Alle Fibra-Geräte hinzufügen).

Damit der Installateur das Gerät korrekt benennen oder ihm einen Raum und eine Gruppe zuweisen kann, haben wir zwei Methoden zur Geräteidentifizierung vorgesehen: anhand der LED-Anzeige und anhand eines Alarms.

Methode 1: Gerät anhand des Blinkens identifizieren

Nach der Leitungsscannung wird die PRO-App eine Liste der mit der Hub-Zentrale verbundenen kabelgebundenen Geräte anzeigen.

Klicken Sie auf das Gerät in dieser Liste. Nach dem Klicken beginnt die LED-Anzeige dieses Geräts zu blinken. Nach Identifizierung des Geräts binden Sie es an die Hub-Zentrale.

So koppeln Sie ein Gerät mit einer Hub-Zentrale:

Klicken Sie auf das Gerät in der Liste.
Geben Sie einen Namen für das Gerät ein.
Geben Sie einen Raum und eine Gruppe an, wenn der Gruppenmodus aktiviert ist.
Klicken Sie auf Speichern.
Das gekoppelte Gerät wird aus der Liste der Geräte, die hinzugefügt werden können, entfernt.

Methode 2: Geräte über Benachrichtigungen hinzufügen

Wählen Sie den Schalter Ausgelöste Geräte priorisieren.

Alarmauslösung. Gehen Sie z. B. vor einen Bewegungsmelder, drücken Sie eine beliebige Taste auf dem Bedienteil oder lösen Sie einen Sirenen-Sabotagekontakt aus.

Nach dem Auslösen wird der Melder in der Kategorie Kürzlich ausgelöste Geräte an die Spitze der Liste verschoben. Das Gerät bleibt 5 Sekunden lang in dieser Kategorie und wechselt dann zurück in die Kategorie der Leitung. Nach Identifizierung des Geräts binden Sie es an die Hub-Zentrale.

So koppeln Sie ein Gerät mit einer Hub-Zentrale:

Klicken Sie auf das Gerät in der Liste.
Geben Sie einen Namen für das Gerät ein.
Geben Sie einen Raum und eine Gruppe an, wenn der Gruppenmodus aktiviert ist.
Klicken Sie auf Speichern.
Das gekoppelte Gerät wird aus der Liste der Geräte, die hinzugefügt werden können, entfernt.

Die Aktualisierung des Status von kabelgebundenen Geräten hängt vom Ping-Intervall ab (einstellbar in den Jeweller-/Fibra-Einstellungen).

Wenn bereits die maximale Anzahl von Geräten zur Hub-Zentrale hinzugefügt wurde, erhalten Sie eine Fehlermeldung, wenn Sie versuchen ein weiteres Gerät hinzuzufügen.

Verbundene Ajax Geräte funktionieren nur mit einer Hub-Zentrale. Das Hinzufügen zu einer neuen Hub-Zentrale entfernt diese Geräte nicht aus der Geräteliste der alten Hub-Zentrale. Dies muss manuell über die Ajax PRO-App erfolgen.

Einstellungen der Hub-Zentrale

Die Einstellungen der Hub-Zentrale können in Ajax PRO Apps geändert werden. So ändern Sie die Einstellungen:

Melden Sie sich in der PRO-Version der App an.
Wählen Sie ein Objekt aus der Liste aus.
Gehen Sie zum Menü Geräte .
Wählen Sie eine Hub-Zentrale aus.
Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken.
Wählen Sie eine Einstellungskategorie und nehmen Sie Änderungen vor. Nachdem Sie Änderungen vorgenommen haben, klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Mithilfe von Einstellungsvorlagen können PRO-Benutzer mit einem Ajax System mehrere vorkonfigurierte Einstellungen gleichzeitig auf eine Gerätegruppe anwenden.

Erfahren Sie mehr über Einstellungsvorlagen

Name

Der Name der Hub-Zentrale wird im Text der SMS und der Push-Benachrichtigung angezeigt. Der Name kann aus bis zu 12 kyrillischen oder bis zu 24 lateinischen Zeichen bestehen.

Um dies zu ändern, klicken Sie auf das Stiftsymbol und geben Sie den neuen Namen für die Hub-Zentrale ein.

Raum

Auswahl des virtuellen Raums für die Hub-Zentrale. Der Name des Raums wird im Text der SMS und der Push-Benachrichtigung angezeigt.

Ethernet

Einstellungen für die kabelgebundene Internetverbindung.

Ethernet: Aktiviert und deaktiviert das Ethernet-Modul der Hub-Zentrale.
DHCP / Statisch — Auswahl einer Methode, mit der die Hub-Zentrale eine IP-Adresse erhält. Wenn DHCP ausgewählt ist, bezieht die Hub-Zentrale automatisch eine IP-Adresse und andere Netzwerkeinstellungen. Statisch ermöglicht es Ihnen, die IP-Adresse und andere Netzwerkeinstellungen manuell für die Hub-Zentrale festzulegen.
IP-Adresse: IP-Adresse der Hub-Zentrale.
Subnetzmaske — Maske des Subnetzes, in dem die Hub-Zentrale arbeitet.
Gateway — Gateway, das von der Hub-Zentrale verwendet wird.
DNS — DNS der Hub-Zentrale.

Mobilfunkverbindung

Einstellungen des mobilen Netzwerks und installierter SIM-Karten. Im Hauptmenü können Sie die Einstellungen bearbeiten, die sich auf beide SIM-Karten beziehen, und im Untermenü — die privaten Parameter der SIM-Karten.

Die Hub-Zentrale mit installierter und aktivierter Ajax SIM unterstützt die Funktion Resilient SIM, die es dem System ermöglicht, jederzeit eine zuverlässige Mobilfunkkommunikation aufrechtzuerhalten. Wenn die Datenübertragung fehlschlägt, ermöglicht diese Funktion dem System, ein stabileres Mobilfunknetz zu suchen und sich damit zu verbinden. Weitere Informationen finden Sie im folgenden Blogartikel:

Resilient SIM in Ajax Hub-Zentralen

Einstellungen im Hauptmenü

Mobile Daten: Deaktivierung und Aktivierung des Mobilfunkmoduls der Hub-Zentrale.

Roaming – wenn diese Option aktiviert ist, können die SIM-Karten im Roaming betrieben werden.

Fehler der Netzwerkregistrierung ignorieren: Wenn diese Option aktiviert ist, ignoriert die Hub-Zentrale Fehler beim Versuch, über eine SIM-Karte eine Verbindung zum Netzwerk herzustellen. Aktivieren Sie diese Option, wenn die SIM-Karte keine Verbindung zum Netzwerk herstellen kann.

Kommunikationsprüfung beim Netzwerkbetreiber deaktivieren — wenn diese Option aktiviert ist, ignoriert die Hub-Zentrale Kommunikationsfehler des Betreibers. Aktivieren Sie diese Option, wenn die SIM-Karte keine Verbindung zum Netzwerk herstellen kann.

SIM 1 — zeigt die Nummer der installierten SIM-Karte an. Wenn die Telefonnummer als Nummer unbekannt angezeigt wird, hat der Betreiber sie nicht im Speicher der SIM-Karte gespeichert. Beim Klicken auf das Feld werden die Einstellungen dieser SIM-Karte geöffnet.

SIM 2 — zeigt die Nummer der installierten SIM-Karte an. Wenn die Telefonnummer als Nummer unbekannt angezeigt wird, hat der Betreiber sie nicht im Speicher der SIM-Karte gespeichert. Beim Klicken auf das Feld werden die Einstellungen dieser SIM-Karte geöffnet.

Einstellungen des SIM-Karten-Untermenüs

APN, Benutzername und Passwort — Einstellungen für die Verbindung mit dem Internet über eine SIM-Karte. Um die Einstellungen Ihres Mobilfunkbetreibers herauszufinden, wenden Sie sich an den Kundendienst Ihres Anbieters. APN-Einstellungen werden erst nach erfolgreicher Verbindung mit neuen Parametern übernommen. Wenn der Verbindungsversuch fehlschlägt, arbeitet die Hub-Zentrale mit den vorherigen APN-Einstellungen weiter.

Wie man die APN-Einstellungen in der Hub-Zentrale einrichtet oder ändert

Mobildatennutzung. Das Menü enthält Informationen zum mobilen Datenverkehr des Ajax Sicherheitssystems. Dort können Sie die Statistiken zurücksetzen und das Guthaben der SIM-Karte abfragen.

Die Daten werden auf der Hub-Zentrale berechnet und können von den Statistiken des Betreibers abweichen. Das liegt daran, dass jeder Betreiber eingehenden und ausgehenden Datenverkehr individuell berechnet.

Eingehend — die Menge an Daten, die von der Hub-Zentrale empfangen wird. Anzeige in KB oder MB.

Ausgehend — die Menge an Daten, die von der Hub-Zentrale gesendet wird. Anzeige in KB oder MB.

Statistiken zurücksetzen — setzt die Statistiken für ein- und ausgehenden Datenverkehr zurück.

USSD-Code. Geben Sie in diesem Feld den Code ein, der zur Überprüfung des Saldos verwendet wird. Zum Beispiel: *111#. Um eine Anfrage zu senden, klicken Sie nach Eingabe des Codes auf Guthaben abfragen. Das Ergebnis der Anfrage wird unter der Schaltfläche zur Überprüfung des Guthabens angezeigt.

Bedienteil-Zugangscodes

Einrichtung von Codes für Personen, die nicht im System registriert sind.

Mit dem Update OS Malevich 2.13.1 haben wir außerdem die Möglichkeit hinzugefügt, ein Passwort für Personen zu erstellen, die nicht mit der Hub-Zentrale verbunden sind. Dies ist z. B. nützlich, um einer Reinigungsfirma Zugang zur Sicherheitssteuerung zu geben. Wenn Sie den Zugangscode kennen, brauchen Sie ihn nur über das Ajax Bedienteil einzugeben, um das System scharf oder unscharf zu schalten.

So richten Sie einen Zugangscode für eine nicht registrierte Person im System ein:

Klicken Sie auf Code hinzufügen.
Richten Sie Benutzername und Zugangscode ein.
Klicken Sie auf Hinzufügen.

Wenn Sie einen Bedrohungscode einrichten, einen Zugangscode ändern, Einstellungen für den Gruppenzugang, den Nachtmodus oder die Code-ID anpassen, diesen Code vorübergehend deaktivieren oder löschen möchten, wählen Sie ihn in der Liste aus und nehmen Sie die entsprechenden Änderungen vor.

Die erstellten Zugangscodes sind für alle an die Hub-Zentrale angeschlossenen Bedienteile gültig. Superior Hub Hybrid unterstützt bis zu 50 Zugangscodes.

Der Zugangscode sollte aus 4 bis 6 Ziffern bestehen. Die Ziffern von 0 bis 9 können auf jede Stelle angewendet werden.

Superior Hub Hybrid unterstützt mehr als 1 000 000 Variationen von PIN-Codes.

So verwalten Sie die Sicherheit mit Zugangscodes auf dem KeyPad

So verwalten Sie die Sicherheit mit Zugangscodes auf dem KeyPad Plus

Wie man die Sicherheit mit Zugangscodes auf Superior KeyPad Fibra verwaltet

Beschränkungen der Codelänge

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Legen Sie die Anforderungen für die Länge der Passcodes fest, die für die Autorisierung der Benutzer und den Zugang zum System verwendet werden. Sie können die Option Flexibel (4 bis 6 Symbole) wählen oder die feste Codelänge definieren: 4 Symbole, 5 Symbole oder 6 Symbole.

Hinweis: Wenn Sie die feste Codelänge einstellen, setzt das System alle zuvor konfigurierten Zugangscodes zurück.

Die feste Codelänge ist für die Funktion Einfacher Wechsel des Scharfschaltmodus erforderlich, mit der das System unscharf geschaltet werden kann, ohne dass nach der Eingabe eines Passcodes oder der Verwendung eines Zugangsgeräts die Taste Unscharf auf dem Bedienteil gedrückt werden muss.

Erfahren Sie mehr über den einfachen Wechsel des Scharfschaltmodus

Sicherheitszeitplan

Einstellungen für die geplante Scharf-/Unscharfschaltung. Der Sicherheitszeitplan kann für einzelne Gruppen und für das gesamte Objekt sowie für den Nachtmodus verwendet werden.

Mehr erfahren

Erfassungsbereichstest

Startet den Erfassungsbereichstest für die verbundenen Melder. Mit dem Test können Sie die Funktionsweise der Geräte und ihres Alarmmeldebereichs überprüfen.

Mehr erfahren

Test der Systemgeräte

Mit diesem Test können Sie alle Melder überprüfen und ihre ordnungsgemäße Funktion sicherstellen. Wenn das System in den Testmodus geschaltet wird, löst es keinen Alarm aus und sendet ihn nicht an die Überwachungssoftware. Dadurch kann jeder Melder oder jedes Gerät ausgelöst werden, ohne einen Falschalarm zu verursachen. Das System meldet jedoch weiterhin Fehlfunktionen und Sabotagealarm an die Überwachungssoftware.

Im Menü Test der Systemgeräte können Sie die Zeit für Automatisches Beenden des Tests der Systemgeräte einstellen, die letzten Testergebnisse einsehen und den Test starten/stoppen.

Jeweller/Fibra

Einstellen des Abfragezeitraums zwischen der Zentrale und den verbundenen Geräten. Die Einstellungen geben an, wie häufig die Hub-Zentrale mit Geräten kommuniziert und wie schnell ein Verbindungsverlust erkannt wird.

Melder-Ping-Intervall, s: Die Häufigkeit, mit der die Hub-Zentrale die angeschlossenen Geräte abfragt, einstellbar im Bereich von 12 bis 300 Sekunden. Der Standardwert beträgt 36 Sekunden. Konfiguriert für sowohl kabelgebundene als auch kabellose Geräte.

Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers – Zähler der nicht zugestellten Pakete. Der Standardwert beträgt 8 Pakete (separat konfigurierbar für drahtlose und kabelgebundene Geräte).

Verringern Sie die Standardwerte für das Ping-Intervall und die Ping-Periode nur, wenn es notwendig ist.

Der Zeitpunkt, zu dem eine Meldung über den Verbindungsabbruch zwischen der Hub-Zentrale und dem Gerät gesendet wird, wird anhand der folgenden Formel berechnet:

Melder-Ping-Intervall × Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers.

Je kürzer die Ping-Periode, desto schneller erfährt die Hub-Zentrale von den Ereignissen der angeschlossenen Geräte, und desto schneller erhalten die Geräte die Befehle von der Hub-Zentrale. Informationen über Alarme und Sabotage werden unabhängig vom Ping-Intervall sofort übertragen. Die Verkürzung der Ping-Periode wirkt sich auf die Akkulaufzeit von Funk-Geräten aus.

Mehr erfahren

Das Ping-Intervall begrenzt die maximale Anzahl der angeschlossenen Geräte:

Intervall	Verbindungslimit
12 s	39 Geräte
24 s	79 Geräte
36 Sekunden (standardmäßig)	100 Geräte

Unabhängig von den Einstellungen können Sie bis zu 10 Sirenen und 5 Funk-Signalverstärker an die Hub-Zentrale anschließen.

Superior Hub Hybrid mit OS Malevich 2.33 und späteren Versionen unterstützt den Anschluss von bis zu 10 Sirenen und bis zu 50 Bedienteilen mit eingebautem Signalgeber.

Alarm senden, wenn das angeschlossene Gerät offline geht — wenn diese Option aktiviert ist, werden Ereignisse über Verbindungsverluste als Alarme an alle Systembenutzer gesendet.

Erkennung von Funkstörungen — die folgenden Einstellungen stellen sicher, dass das System die Anforderungen von EN 50131 Grade 3 erfüllt. Es gibt zwei Optionen:

Erweiterte Erkennung von Funkstörungen.
Funkstörungen als Alarm melden — wenn diese Option aktiviert ist, wird die Benachrichtigung über ein hohes Maß an Funkstörungen als Alarm an alle Systembenutzer gesendet.

Telefonie-Einstellungen

Die Telefonieeinstellungen sind ab OS Malevich 2.25 ausschließlich in Ajax PRO-Apps verfügbar.

Mit den Telefonie-Einstellungen können Sie eine Ajax Hub-Zentrale für die Kommunikation mit einer Notruf- und Serviceleitstelle (NSL) über das SIP-Protokoll konfigurieren.

So konfigurieren Sie die Telefoneinstellungen an einer Ajax Hub-Zentrale

In PRO Desktop kann eine Vorlage für Telefonieeinstellungen erstellt und angewendet werden, um Zeit bei der Konfiguration auf mehreren Systemen zu sparen.

Wie man Einstellungsvorlagen in einem Ajax System erstellt und anwendet

Leitungen

Eine Gruppe von Einstellungen für kabelgebundene Fibra-Geräte.

Stromversorgung der Leitungen: Strommanagement der Leitungen im Superior Hub Hybrid. Wenn diese Funktion aktiviert ist, werden die angeschlossenen Fibra-Geräte mit Strom versorgt. Die Stromversorgung ist standardmäßig eingeschaltet.

Leitungstest der Stromversorgung: mit dieser Option wird der Leitungs-Stromversorgungstest von Superior Hub Hybrid durchgeführt. Dabei wird der maximal mögliche Stromverbrauch simuliert: Melder lösen Alarme aus, Tastaturen werden aktiviert und Sirenen eingeschaltet.

Wenn das System den Test besteht, bedeutet dies, dass alle kabelgebundenen Geräte in jeder Situation ausreichend mit Strom versorgt werden.

Während des Leitungs-Stromversorgungstests werden die angeschlossenen kabelgebundenen Sirenen aktiviert.

Alle Fibra Geräte hinzufügen: diese Option führt einen Scan der Fibra-Leitungen durch. Die Funktion zeigt alle kabelgebundenen Geräte an, die mit der Hub-Zentrale verbunden sind, um schnell Namen, Gruppen und Räume festzulegen.

Service

Gruppe von Serviceeinstellungen der Hub-Zentrale. Diese sind in zwei Gruppen unterteilt: Allgemeine Einstellungen und erweiterte Einstellungen.

Manuelle Einstellungen

LED-Helligkeit

Einstellung der Helligkeit der LED-Anzeige der Hub-Zentrale. Einstellung von 1 bis 10. Der Standardwert ist 10.

Firmware-Update

Dieses Menü enthält die Einstellungen für das Firmware-Update der Hub-Zentrale.

Automatische Software-Aktualisierung konfiguriert automatische Updates von OS Malevich (standardmäßig aktiviert):
- Wenn diese Option aktiviert ist, wird die Firmware automatisch aktualisiert, sobald eine neue Version verfügbar ist. Das System sollte unscharf geschaltet und die externe Stromversorgung an die Hub-Zentrale angeschlossen werden.
- Wenn diese Option deaktiviert ist, wird das System nicht automatisch aktualisiert. Wenn eine neue Firmware-Version verfügbar ist, bietet die App an, OS Malevich zu aktualisieren.
Auf neue Version prüfen ermöglicht das manuelle Überprüfen und Installieren von Firmware-Updates, wenn diese verfügbar sind oder der Hub-Zentrale zugewiesen wurden. Diese Option ist nur verfügbar, wenn die Einstellung Automatische Software-Aktualisierung aktiviert ist.

Wenn die Firmware der Hub-Zentrale veraltet ist, kann ein Fehler auftreten, wenn ein Gerät zur Hub-Zentrale hinzugefügt wird. In diesem Fall fordert das System den Benutzer auf, den Abschnitt Firmware-Update in den Serviceeinstellungen zu öffnen und nach einer neuen Firmware-Version zu suchen. Falls verfügbar, kann der Benutzer ein Firmware-Update auf Anfrage durchführen.

Wie OS Malevich aktualisiert wird

Systemprotokollierung der Hub-Zentrale

Mit dieser Einstellung können Sie den Übertragungskanal für die Hub-Zentralen-Berichte auswählen oder deren Aufzeichnung deaktivieren:

Ethernet — Systemprotokolle werden über das kabelgebundene Internet übertragen.
Deaktivieren: Protokollierung ist deaktiviert.

Protokolle sind Dateien, die Informationen über den Systembetrieb enthalten. Deaktivieren Sie die Protokolle nicht, da diese Informationen im Falle von Fehlern im Betrieb des Systems hilfreich sein können. Berichte werden nur über Ethernet übertragen.

Wie man einen Fehlerbericht sendet

Verzögerung der Benachrichtigung bei externem Stromausfall

Einstellungen für die Verzögerungszeit beim Senden einer externen Stromausfallmeldung.

Sie können eine Verzögerungszeit von 1 Minute bis 1 Stunde mit einem Auswahlintervall von 1 Minute auswählen.

Verfügbar für Superior Hub Hybrid mit OS Malevich 2.22 oder höher.

Anzahl der Ereignisse „Wenn die Hub-Zentrale offline ist“

Ereignisse, die während eines Kommunikationsausfalls mit dem Server auftreten, werden im Puffer der Hub-Zentrale gespeichert und nach Wiederherstellung der Verbindung an die Ajax Apps weitergeleitet.

Mit dieser Einstellung können Sie die Anzahl der letzten Ereignisse festlegen, die die Hub-Zentrale nach Wiederherstellung der Verbindung an die Ajax Apps sendet.

Sie können zwischen 100 (Standardwert) und 1000 Ereignissen mit einer Steigerung von 50 Ereignissen wählen.

Verfügbar für

Mehr erfahren

Erweiterte Einstellungen

PD 6662 Einstellungsassistent

Hier finden Sie eine Schritt-für-Schritt-Anleitung, wie Sie Ihr System so einrichten, dass es dem britischen Sicherheitsstandard PD 6662:2017 entspricht.

Erfahren Sie mehr über PD 6662:2017

Systemeinrichtung gemäß PD 6662:2017

Serververbindung

Verbindungseinstellungen für die Hub-Zentrale und den Ajax Cloud-Dienst:

Abfrageintervall zwischen Hub-Zentrale und Server, s. Häufigkeit des Sendens von Pings von der Hub-Zentrale zum Ajax Cloud Server. Der Wert kann zwischen 10 und 300 s eingestellt werden. Der empfohlene Standardwert ist 60 s.
Verzögerung des Alarms beim Serververbindungsfehler, s. Die Verzögerung ist notwendig, um das Risiko einer falschen Benachrichtigung über eine unterbrochene Verbindung mit dem Ajax Cloud Server zu verringern. Aktiviert nach 3 erfolglosen Abfragen zwischen der Hub-Zentrale und dem Server. Die Verzögerung wird im Bereich von 30 bis 600 s eingestellt. Der empfohlene Standardwert ist 300 s.
Benachrichtigung bei Verlust der Serververbindung ohne Alarm. Ajax Apps können den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Server auf zwei Arten melden: mit einem standardmäßigen Push-Benachrichtigungssignal oder mit einem Sirenenton (standardmäßig aktiviert). Wenn die Option aktiviert ist, erfolgt die Benachrichtigung mit einem standardmäßigen Push-Benachrichtigungssignal.
Über Verbindungsverlust über Kanäle benachrichtigen. Das Ajax Sicherheitssystem kann sowohl Benutzer als auch das Sicherheitsunternehmen über den Verbindungsverlust zwischen der Hub-Zentrale und dem Ajax Cloud Server auch über einen der Kommunikationskanäle benachrichtigen.

Die Zeit für die Generierung einer Benachrichtigung über den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Ajax Cloud-Server wird anhand der folgenden Formeln berechnet.

Wenn ein anderer Kommunikationskanal weiterhin verfügbar ist, wird das Ereignis des Kanalverlusts nach folgender Zeit generiert:

(Abfrageintervall zwischen Hub-Zentrale und Server * 3) + Verzögerung von Verbindungsverlust-Benachrichtigungen

Wenn der verlorene Kanal der letzte aktive Kommunikationskanal ist und die Verzögerung von Verbindungsverlust-Benachrichtigungen größer ist als die Verzögerung von Serververbindungsfehler-Alarmen, werden sowohl das Ereignis für den Kanalverlust als auch für den Offline-Status der Hub-Zentrale nach folgendem Zeitraum generiert:

(Abfrageintervall zwischen Hub-Zentrale und Server * 3) + Verzögerung von Serververbindungsfehler-Alarmen

Wenn der verlorene Kanal der letzte aktive Kommunikationskanal ist und die Verzögerung von Verbindungsverlust-Benachrichtigungen kürzer ist als die Verzögerung von Serververbindungsfehler-Alarmen, wird das Ereignis des Kanalverlusts nach folgender Zeit generiert:

(Abfrageintervall zwischen Hub-Zentrale und Server × 3) + Verzögerung von Verbindungsverlust-Benachrichtigungen

Das Ereignis „Hub-Zentrale offline“ wird generiert nach:

(Abfrageintervall zwischen Hub-Zentrale und Server × 3) + Verzögerung von Serververbindungsfehler-Alarmen

Töne und Warnmeldungen

Das Menü enthält drei Gruppen von Einstellungen: Parameter für die Sirenenaktivierung, Alarmsignalisierung durch Sirenen und Optionen für die Aktivierung von Benachrichtigungen über Bedienteile.

Parameter für die Aktivierung der Sirene

Wenn der Deckel der Hub-Zentrale oder eines Melders geöffnet ist. Wenn aktiviert, aktiviert die Hub-Zentrale die angeschlossenen Sirenen, wenn das Gehäuse der Hub-Zentrale, des Melders oder eines anderen Ajax Geräts geöffnet ist.

Bei betätigter Paniktaste in der App. Wenn aktiviert, aktiviert die Hub-Zentrale die angeschlossenen Sirenen, wenn die Paniktaste in der Ajax App gedrückt wurde.

Alarmsignal bei jedem Auslösen der Melder neu starten. Wenn aktiviert, startet jeder neue Alarm des Einbruchmelders den Sirenenalarm neu. Sie können diese Einstellung bei Bedarf deaktivieren, damit die Sirene nur auf Alarme des ersten ausgelösten Melders reagiert.

Deaktivieren Sie die Sirenenreaktion beim Drücken der Paniktaste Ajax SpaceControl Jeweller in den Handsender-Einstellungen der Ajax App (Geräte → Ajax SpaceControl Jeweller → Einstellungen ).

Einstellung der Sirenen-Anzeige nach Alarmauslösung

Diese Einstellung ist nur in der PRO-Version der App verfügbar.

Die Sirene kann über eine LED-Anzeige über Alarme im scharf geschalteten System informieren. Dank dieser Funktion können Benutzer und vorbeifahrende Streifen von Sicherheitsunternehmen sehen, dass das System ausgelöst wurde.

Implementierung der Funktion in HomeSiren

Implementierung der Funktion in StreetSiren

Implementierung der Funktion in StreetSiren DoubleDeck

Parameter für die Aktivierung des akustischen Signals über das Bedienteil

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Die an die Hub-Zentrale angeschlossenen Bedienteile melden Störungen mit einem akustischen Signal. Um die akustischen Benachrichtigungen zu aktivieren, aktivieren Sie die Schalter: Wenn ein beliebiges Gerät offline ist und Wenn ein beliebiges Gerät entladen ist.

Die Einstellungen für akustische Benachrichtigungen bei Störungen sind für alle Hub-Zentralen mit der Firmware-Version OS Malevich 2.15 oder höher verfügbar.

Tonbenachrichtigungen über Störungen werden von Ajax Bedienteilen mit den folgenden Firmwareversionen oder höher unterstützt:

5.57.1.1 für KeyPad Jeweller;
5.57.5.0 für KeyPad Plus Jeweller;
6.57.11.12 für Superior KeyPad Fibra.

Akku-Einstellungen

Das Menü enthält die folgenden Einstellungen:

Akku-Sparmodus.
Akkulaufzeit verlängern;
Ladevorgang bei defektem Akku unterbrechen;
Benachrichtigen, wenn der Akku nicht aufgeladen werden kann.

Diese Einstellung ist nur in Ajax PRO-Apps verfügbar.

Energiesparmodus

Die Einstellung Sparen Sie die Ladung des Notstrom-Akkus ermöglicht es, die Lebensdauer des Notstromakkus zu verlängern, wenn keine externe Stromversorgung verfügbar ist. Wenn diese Einstellung aktiviert ist, wechselt die Hub-Zentrale in den Standby-Modus, sobald die externe Stromversorgung unterbrochen wird.

Um den Notstrom-Akku zu schonen, deaktiviert die Hub-Zentrale ihre Verbindungskanäle (Mobilfunknetz, Ethernet, WLAN), wenn sie in den Standby-Modus wechselt. Daher ist die Hub-Zentrale im Standby-Modus nicht mit der Ajax Cloud und der NSL verbunden, bis ein Systemereignis eintritt. In Ajax Apps sind die Hub-Zentrale und die daran angeschlossenen Geräte für Konfiguration oder Steuerung nicht verfügbar. Die Hub-Zentrale wird ausgegraut und im Zustand Energiesparmodus angezeigt. Die mit der Hub-Zentrale verbundenen Geräte bleiben in der Geräteliste verfügbar und werden als online angezeigt. Wenn Sie ein Gerät öffnen, wird in den Einstellungen die Meldung Hub-Zentrale im Energiesparmodus angezeigt. Der Space in der Space-Liste wird mit dem zusätzlichen Zustand Energiesparmodus gekennzeichnet.

Der Standby-Modus hat keinen Einfluss auf den Systembetrieb. Bei jeder Auslösung eines Melders wird die Hub-Zentrale für eine bestimmte Zeit aktiviert, um das Ereignis an die Benutzer und die NSL zu übermitteln. Im Standby-Modus blinkt die LED an der Hub-Zentrale alle 30 Sekunden rot und die LED-Helligkeit ist auf ein Minimum reduziert.

Wenn sich die Hub-Zentrale im Standby-Modus befindet, kann der Sicherheitszustand nur über ein Bedienteil oder einen Handsender geändert werden. Das Scharf-/Unscharfschalten des Systems und die Konfiguration der Hub-Zentrale im Standby-Modus über Ajax Apps ist nicht möglich.

Aktivieren Sie die Option Ladung des Notstromakkus sparen, um die Betriebszeit der Hub-Zentrale zu konfigurieren:

Einstellung	Bedeutung
Aktivitätszeitraum	Die Zeitspanne, in der die Hub-Zentrale nach dem Auftreten eines Systemereignisses mit Ajax Cloud verbunden bleibt, ist standardmäßig auf 10 Minuten eingestellt. Sie können diese Zeit jedoch von 5 Minuten bis 1 Stunde einstellen.
Server-Abfrageintervall	Die Zeit zwischen den Verbindungen der Hub-Zentrale im Standby-Modus zum Server ist standardmäßig auf 6 Stunden eingestellt. Sie können diese Zeit jedoch von 1 Stunde bis 24 Stunden anpassen.

Sie können Datum und Uhrzeit für das Verlassen des Energiesparmodus durch die Hub-Zentrale mithilfe der Funktion für geplantes Aufwachen konfigurieren.

Die Funktion ist für Hub-Zentralen mit OS Malevich 2.31 und späteren Versionen verfügbar und kann in der Liste der Zustände der Hub-Zentrale konfiguriert werden.

Die Funktion Akku-Sparmodus ermöglicht die Verlängerung der Laufzeit des Notstromakkus auf bis zu 200 Stunden für Superior Hub Hybrid (2G) und Superior Hub Hybrid (4G) bei Verwendung eines 12 V⎓ Notstromakkus mit einer Kapazität von 7 Ah. Diese hängt von der Systemkonfiguration und der Anzahl der an die Hub-Zentrale angeschlossenen Geräte ab.

Die Funktion Akku-Sparmodus ist für Hub-Zentralen mit OS Malevich 2.19 oder höher verfügbar.

Wenn die Funktion Energiesparmodus aktiviert ist, entspricht Ihr System nicht der Norm EN 50131 Grade 2, 3.

Hinweis: Wenn Ihr System mindestens einen Funk-Signalverstärker enthält, der über Ethernet mit der Hub-Zentrale verbunden ist, schaltet die Hub-Zentrale nicht in den Standby-Modus. Dies ist notwendig, um die Verbindung zu den über den Funk-Signalverstärker hinzugefügten Geräten aufrechtzuerhalten.

Für Systeme mit Sprachmodulen: Der NSL-Betreiber kann eine Sprachverbindung nur während des Aktivitätszeitraums der Hub-Zentrale herstellen und kommunizieren, wenn die Hub-Zentrale mit Ajax Cloud verbunden bleibt. Der laufende Anruf kann den Aktivitätszeitraum der Hub-Zentrale nicht verlängern; daher wird der Anruf automatisch beendet, sobald die Hub-Zentrale in den Energiesparmodus wechselt.

Batterielaufzeit verlängern

Die Funktion Akkulaufzeit verlängern verlängert die Laufzeit des Notstromakkus der Hub-Zentrale. Wenn die Funktion aktiviert ist, stoppt der Ladevorgang bei 100 % und wird bei 80 % Akkuladung fortgesetzt.

Die Funktion Akkulaufzeit verlängern ist für Hub-Zentralen mit OS Malevich 2.25 oder höher verfügbar.

Ladevorgang stoppen, wenn die Batterie defekt ist

Wenn diese Funktion aktiviert ist, stoppt der Akku automatisch den Ladevorgang, wenn nach 40 Stunden ununterbrochenem Laden ein Fehler auftritt. Schließen Sie den Akku erneut an, um den Ladevorgang fortzusetzen.

Die Funktion Ladevorgang bei defektem Akku unterbrechen ist für Hub-Zentralen mit OS Malevich 2.27 oder neuer verfügbar.

Benachrichtigen, wenn der Akku nicht aufgeladen werden kann

Wenn dieser Schalter aktiviert ist, erhalten Sie Benachrichtigungen, wenn der Akku über einen längeren Zeitraum nicht vollständig aufgeladen wurde. Dieser Schalter ist standardmäßig aktiviert.

Einstellungen für Brandmelder

Konfiguration der Funktion Alarm vernetzter Brandmelder. Die Funktion aktiviert die eingebauten Sirenen aller Ajax Brandmelder, wenn mindestens einer ausgelöst wird.

Mehr erfahren

Systemintegritätsprüfung

Dieser Parameter dient dazu, den Zustand von Sicherheitsmeldern, Geräten und abhängigen Gruppen zu überprüfen, bevor das System aktiviert wird. Systemintegritätsprüfung ist standardmäßig deaktiviert.

Mehr erfahren

Alarmverifizierung

Diese Einstellung ist nur in der PRO-Version der App verfügbar.

Dies ist ein spezielles Ereignis, das die Hub-Zentrale an die NSL und die Systemnutzer sendet, wenn mehrere vom Administrator festgelegte Geräte innerhalb eines bestimmten Zeitraums ausgelöst wurden.

Sicherheitsunternehmen und Polizei reduzieren die Zahl der Einsätze wegen falscher Alarme, indem sie auf bestätigte Alarme reagieren.

Mehr erfahren

Wiederherstellung nach Alarm

Diese Einstellung ist nur in der PRO-Version der App verfügbar.

Mit dieser Funktion kann das System nicht scharf geschaltet werden, wenn zuvor ein Alarm registriert wurde. Um das System scharf zu schalten, muss es von einem autorisierten Benutzer oder einem PRO-Benutzer wiederhergestellt werden. Die Arten von Alarmen, die eine Systemwiederherstellung erfordern, werden bei der Konfiguration der Funktion festgelegt.

Diese Funktion verhindert, dass der Benutzer das System mit Meldern scharf schaltet, die Falschalarme erzeugen.

Mehr erfahren

Vorgang zur Scharf-/Unscharfschaltung

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Die erste Option Einhaltung von Normen ermöglicht die Auswahl eines bestimmten Standards, um das Sicherheitssystem gemäß den bestehenden Anforderungen einzustellen. Sobald Sie den gewünschten Standard ausgewählt haben, zeigt das Menü unten die entsprechenden Einstellungen für das Scharf-/Unscharfschalten an. Die folgenden Normen sind verfügbar:

EN 50131 — Europäische Norm für Einbruch- und Notfallalarmanlagen, die auch das Konzept der Sicherheitsklassen beschreibt.
PD 6662 — britische Norm für Einbruch- und Notfallalarmanlagen, die darauf abzielt, die Anzahl unbestätigter Alarme zu reduzieren und eine Polizeireaktion nur auf tatsächliche Bedrohungen sicherzustellen.
VdS — Deutscher Standard für Einbruch- und Notfallalarmanlagen, der die Scharf- und Unscharfschaltung regelt.
ANSI/SIA CP-01-2019 — amerikanischer Standard für Sicherheitssysteme, der Funktionen und Anforderungen zur Reduzierung von Falschalarmen durch Benutzer oder Geräte regelt.

EN 50131

Sobald EN 50131 aktiviert ist, können Sie die Parameter der Funktionen Zweistufige Scharfschaltung, Neustart des Ausgangstimers und Ausgangsfehler in den Einstellungen für die Scharfschaltung festlegen sowie die Alarmübermittlungs-Verzögerung in den Einstellungen für die Unscharfschaltung einstellen.

So konfigurieren Sie ein Ajax System gemäß den Anforderungen von EN 50131

PD 6662

Sobald PD 6662 ausgewählt ist, zeigt das Menü die Anzahl der Einstellungen für die Scharf-/Unscharfschaltung an, die es ermöglichen, das System so zu konfigurieren, dass es den Standardanforderungen entspricht.

Erfahren Sie mehr über den PD 6662-Standard

Nutzen Sie die entsprechende Schritt-für-Schritt-Anleitung in der Ajax PRO App für eine schnelle und bequeme Systemeinrichtung gemäß PD 6662. Gehen Sie zu Hub-Zentrale → Einstellungen → Service → PD 6662-Einstellungsassistent und folgen Sie den Anweisungen der App.

VdS

Das Ajax System mit einer Hub-Zentrale mit der Firmware-Version OS Malevich 2.25 oder höher verfügt über die Funktion der Zwangsläufigkeit.

Sobald VdS ausgewählt ist, arbeiten alle Geräte im System beim Verlassen ohne Verzögerung, aber die Eingangsverzögerungen bleiben aktiv.

Das System prüft automatisch, ob alle Türen und Schlösser geschlossen sind. Die Tür ist beim Scharfschalten des Systems mit dem Sperrelement des Drittanbieters verriegelt. Zusätzlich prüft das System, ob die Tür blockiert ist, um sicherzustellen, dass das System nach dem Prinzip der Zwangsläufigkeit scharf geschaltet ist.

Das System kann nicht scharf geschaltet werden, wenn es eine Störung hat. Wenn Störungen auftreten oder die Tür nicht verriegelt ist, meldet das System, dass die Scharfschaltung fehlgeschlagen ist.

Mehr erfahren

ANSI/SIA CP-01-2019

Ein Ajax System, das von der Hub-Zentrale mit OS Malevich 2.19 oder höher gesteuert wird, kann gemäß den Anforderungen von ANSI/SIA CP-01-2019 konfiguriert werden.

Nur Hub 2 (4G) Jeweller und Hub 2 Plus Jeweller sind gemäß ANSI/SIA CP-01-2019 zertifiziert.

Sobald ANSI/SIA CP-01-2019 ausgewählt ist, können Sie für die Scharfschaltung die Einstellungen Neustart des Ausgangstimers und Unverlassene Räumlichkeiten konfigurieren. In den Einstellungen zur Unscharfschaltung können Sie festlegen, welche Geräte bei Alarmaufhebung oder Alarmabbruch eine Meldung ausgeben sollen, und die Zeitüberschreitung für den Zeitraum für Alarmabbruch anpassen.

Außerdem erfordert dieser Standard die Aktivierung einer Reihe von Funktionen für das System, wie z. B. Ein-/Ausgangsverzögerung, Verifizierungszone*, Automatische Gerätedeaktivierung und Systemtests. Diese Funktionen werden in den Einstellungen der Hub-Zentrale und bestimmter Geräte konfiguriert.

So richten Sie das System gemäß ANSI/SIA CP-01-2019 ein

* Die FunktionVerifizierungszone wird in den nächsten OS Malevich-Updates verfügbar sein.

Tagalarm

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Tagalarm ist ein spezieller Sicherheitsmodus, der es ermöglicht, bestimmte Bereiche der Anlage zu überwachen und den Zugang zu ihnen zu kontrollieren, wenn das System unscharf geschaltet ist.

Erfahren Sie mehr über den Tagalarm-Modus in einem Ajax System

Automatische Gerätedeaktivierung

Diese Einstellung ist nur in der PRO-Version der App verfügbar.

Diese Funktion ermöglicht es Ihnen, Alarme und/oder andere Geräteereignisse zu ignorieren, ohne sie aus dem System zu entfernen. Ereignisse deaktivierter Geräte werden nicht an das NSL und die Benutzer des Sicherheitssystems gesendet.

Es gibt drei Arten der Automatischen Gerätedeaktivierung: nach Timer, nach Alarmanzahl und nach Anzahl ähnlicher Ereignisse. Es ist auch möglich, ein bestimmtes Gerät manuell zu deaktivieren.

Erfahren Sie mehr über das manuelle Deaktivieren von Geräten

Erfahren Sie mehr über die automatische Gerätedeaktivierung

Benutzerhandbuch

Wenn diese Taste gedrückt wird, wird das Benutzerhandbuch für Superior Hub Hybrid in der Ajax App geöffnet.

Einstellungen auf eine andere Hub-Zentrale übertragen

Menü zum automatischen Übertragen von Geräten und Einstellungen von einer anderen Hub-Zentrale. Beachten Sie, dass Sie sich in den Einstellungen der Hub-Zentrale befinden, in die Sie Daten importieren möchten.

Mehr erfahren

Szenarien und Zeitplan

Einstellungen für den automatischen Zeitplan zum Scharf-/Unscharfschalten des Systems.

Mehr erfahren

Benutzer können außerdem die Funktion Geplanter Zugang konfigurieren, um den vorübergehenden Zugang zu den Räumlichkeiten an bestimmten Tagen und zu bestimmten Uhrzeiten einzurichten.

Mehr erfahren

Hub-Zentrale entfernen

Diese Funktion entfernt Ihr Konto von der Hub-Zentrale. Alle Einstellungen, die gepaarten Melder und Geräte sowie die eingeladenen Benutzer werden im Speicher der Hub-Zentrale gespeichert.

So löschen Sie die Offline-Hub-Zentrale aus einem scharf geschalteten Space

Einstellungen der Hub-Zentrale zurücksetzen

Die Hub-Zentrale auf die Werkseinstellungen zurücksetzen:

Schalten Sie die Hub-Zentrale ein, falls sie ausgeschaltet ist.
Löschen Sie alle Benutzer und Errichter von der Hub-Zentrale.
Halten Sie die Ein/Aus-Taste 30 s lang gedrückt – die LED-Anzeige auf der Platine der Hub-Zentrale beginnt rot zu blinken.
Löschen Sie die Hub-Zentrale von Ihrem Konto.

Space-Einstellungen

In den Space-Einstellungen können Sie Folgendes konfigurieren:

Bild und Name
Adresse
Benutzer
Datenschutz
Geofence
Gruppen
Videoszenarien
Zeitzone
Sicherheitsunternehmen
Einstellungsvorlagen
Errichter/Unternehmen

Die Einstellungen können in der Ajax App geändert werden:

Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder eine PRO App verwenden.
Gehen Sie auf die Registerkarte Kontrolle.
Gehen Sie zu Einstellungen, indem Sie auf das Zahnradsymbol unten rechts tippen.
Stellen Sie die gewünschten Parameter ein.
Tippen Sie auf Zurück, um die neuen Einstellungen zu speichern.

Wie man einen Space konfiguriert

Zusätzliche Funktionen

Videoüberwachung

Superior Hub Hybrid ist kompatibel mit Ajax Kameras und NVRs sowie mit Drittanbieter-Kameras, die das RTSP-Protokoll oder die SDK-Integration unterstützen.

Wie man Kameras mit dem Ajax System verbindet

Sie können die Anzahl der Kameras und Netzwerkvideorekorder, die dem Space hinzugefügt werden können, mit dem Rechner der Videogeräte berechnen.

Szenarien

Superior Hub Hybrid ermöglicht das Erstellen von 32 Szenarien und minimiert die Auswirkungen des menschlichen Faktors auf die Sicherheit. Die Hub-Zentrale kann die Sicherheit der gesamten Anlage oder einer Gruppe nach einem Zeitplan verwalten; die Nebelmaschine aktivieren, wenn Eindringlinge den Raum betreten; im Brandfall die Stromversorgung des Raums unterbrechen und die Notbeleuchtung einschalten; bei einem Wasserleck die Wasserzufuhr absperren; Beleuchtungskörper, elektrische Schlösser, Rollläden und Garagentore steuern – bei einer Änderung des Sicherheitsmodus per Knopfdruck oder durch einen Melderalarm; benutzerdefinierte Audioclips über Sprachmodule als Reaktion auf Alarme, nach einem Zeitplan oder bei einer Änderung des Sicherheitsmodus abspielen (nicht verfügbar für den Superior Hub Hybrid (2G)).

Szenarien helfen, Routinearbeiten zu reduzieren und die Produktivität zu steigern. Die Automatisierungsgeräte von Ajax reagieren auf Veränderungen der Temperatur und der Luftqualität. Konfigurieren Sie z. B. die Heizung so, dass sie sich bei niedrigen Temperaturen einschaltet, und steuern Sie das Versorgungssystem, den Luftbefeuchter und die Klimaanlage, um ein angenehmes Klima zu erhalten.

Wie man ein Szenario erstellt und anpasst

Audioszenarien in einem Ajax System

Fotoverifizierung

Superior Hub Hybrid unterstützt sowohl die drahtlosen Bewegungsmelder MotionCam als auch MotionCam Outdoor. Wenn die Melder ausgelöst werden, nehmen sie eine Reihe von Bildern auf, die Sie verwenden können, um die Entwicklung der Ereignisse im Objekt im Laufe der Zeit zu bewerten. Dies erspart den Nutzern unnötige Sorgen und verhindert, dass Sicherheitsunternehmen unnötige Streifeneinsätze durchführen.

Der Melder aktiviert die Kamera, wenn er scharf ist und eine Bewegung erkennt. Nur Benutzer mit Zugriff auf das Ereignisprotokoll und autorisiertes Sicherheitspersonal können die Bilder sehen, wenn das Sicherheitssystem mit der Leitstelle verbunden ist.

Wenn die Funktion Foto auf Anfrage aktiviert ist, können die Melder auf Befehl eines Systembenutzers oder PRO-Benutzers mit den entsprechenden Rechten ein Foto aufnehmen. Das Aufnehmen eines Fotos wird immer im Ereignis-Feed der Hub-Zentrale protokolliert.

Die Aufnahmen sind in jeder Phase der Übertragung durch Verschlüsselung geschützt. Sie werden auf dem Ajax Cloud Server gespeichert und weder verarbeitet noch analysiert.

Mehr erfahren

Wartung

Überprüfen Sie regelmäßig die Funktionsfähigkeit des Superior Hub Hybrid und der angeschlossenen Geräte. Das optimale Prüfintervall beträgt drei Monate. Entfernen Sie bei Bedarf Staub, Spinnengewebe und andere Verunreinigungen vom Gehäuse. Verwenden Sie ein weiches trockenes Tuch, das zur Pflege von Geräten geeignet ist.

Verwenden Sie zur Reinigung des Geräts keine Substanzen, die Alkohol, Aceton, Benzin oder andere aktive Lösungsmittel enthalten.

Definierter Supportzeitraum

Wir veröffentlichen Sicherheitsupdates für Hub-Zentralen für mindestens zwei Jahre der Garantiezeit.

Technische Daten

Alle technischen Daten von Superior Hub Hybrid (2G)

Alle technischen Daten von Superior Hub Hybrid (4G)

Einhaltung von Normen

Einhaltung der INCERT-Installationsnormen

Einrichtung gemäß den EN-Anforderungen

Garantie

Die Garantie für die Produkte der Gesellschaft mit beschränkter Haftung „Ajax Systems Manufacturing“ gilt für 2 Jahre ab dem Kaufdatum.

Falls das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zuerst an den technischen Support von Ajax. In den meisten Fällen können technische Probleme per Fernzugriff gelöst werden.

Gewährleistungsverpflichtungen

Nutzungsvereinbarung

Kontaktieren Sie den technischen Support:

Hergestellt von „AS Manufacturing“ GmbH

Sie brauchen Hilfe?

Entdecken Sie das volle Potenzial eines Ajax Systems mithilfe detaillierter Benutzerhandbücher, Artikel, Tools und FAQs. Für sofortige Hilfe stehen Ihnen rund um die Uhr unser KI-gestützter Chatbot und unser professionelles technisches Support-Team zur Verfügung.
