Руководство пользователя Superior Hub Hybrid

Superior Hub Hybrid — это гибридная централь системы безопасности Ajax. Работает с проводными и беспроводными устройствами Ajax. Она управляет работой добавленных на нее устройств и взаимодействует с пользователем и охранной компанией. Предназначена для установки в помещении.

Для подключения к облачному серверу Ajax Cloud Superior Hub Hybrid должен быть подключен к интернету. Доступные каналы связи: Ethernet и две SIM-карты. Хаб доступен в четырех версиях:

• в стандартном корпусе с 2G-модемом — Superior Hub Hybrid (2G),
• в стандартном корпусе с модемом 2G/3G/4G (LTE) — Superior Hub Hybrid (4G) версии 1 (дата производства — до июня 2025 года),
• в стандартном корпусе с модемом 2G/3G/4G (LTE) — Superior Hub Hybrid (4G) версии 2 (дата производства — с июня 2025 года),
• в виде платы без корпуса с модемом 2G/3G/4G (LTE) — Superior Hub Hybrid (4G) (without casing).

Это устройство продуктовой линейки Ajax Superior. Только аккредитованные партнеры Ajax Systems могут продавать, устанавливать и администрировать продукты Ajax Superior.

Функциональные элементы

Элементы корпуса

1. Винты, фиксирующие крышку корпуса. Можно открутить комплектным шестигранником (Ø 4 мм).

2. Световоды для индикации состояния хаба (доступны в новой версии корпуса; в предыдущей версии светодиодный индикатор расположен на плате).

3. Часть с держателями для резервной батареи.

   Батарея не входит в комплект.

4. QR-код и идентификатор (серийный номер) устройства.

5. Перфорированная часть корпуса. Нужна для срабатывания кнопки тампера при попытке оторвать устройство от поверхности. Не выламывайте ее.

6. Перфорированные участки корпуса для проводов подключенных датчиков и устройств.

7. Крепления для фиксации кабелей.

Элементы платы

• Superior Hub Hybrid (2G)

• Superior Hub Hybrid (4G), версия 1

• Superior Hub Hybrid (4G), версия 2

1. Светодиодный индикатор состояния хаба и подключенных каналов связи.
2. Светодиодный индикатор состояния устройств, подключенных к линиям Fibra.
3. Слот для первой карты micro-SIM.
4. Слот для второй карты micro-SIM.
5. Кнопка тампера. Обнаруживает снятие крышки корпуса Superior Hub Hybrid (2G).
6. QR-код и идентификатор (серийный номер) устройства.
7. Разъем для подключения кабеля питания.
8. Разъем для подключения кабеля Ethernet.
9. Кнопка питания.
10. Клеммы для подключения резервной батареи 12 В.
11. Клеммы линий Fibra для подключения проводных устройств.
12. Индикатор неисправности батареи. Загорается, если нарушена полярность при подключении батареи (когда к клемме «–» подключен «+» и наоборот).
13. Отверстия, чтобы установить плату Superior Hub Hybrid 2 в корпус.

1. Светодиодный индикатор состояния хаба и подключенных каналов связи.
2. Светодиодный индикатор состояния устройств, подключенных к линиям Fibra.
3. Слот для первой карты micro-SIM.
4. Слот для второй карты micro-SIM.
5. Кнопка тампера. Обнаруживает снятие крышки корпуса Superior Hub Hybrid (4G).
6. QR-код и идентификатор (серийный номер) устройства.
7. Разъем для подключения кабеля питания.
8. Разъем для подключения кабеля Ethernet.
9. Кнопка питания.
10. Клеммы для подключения резервной батареи 12 В.
11. Клеммы линий Fibra для подключения проводных устройств.
12. Индикатор неисправности батареи. Загорается, если нарушена полярность при подключении батареи (когда к клемме «–» подключен «+» и наоборот).
13. Отверстия для установки платы Superior Hub Hybrid (4G) версии 1 в корпус хаба.

1. Светодиодный индикатор состояния хаба и подключенных каналов связи.
2. Светодиодный индикатор состояния устройств, подключенных к линиям Fibra.
3. Слот для первой карты micro-SIM.
4. Слот для второй карты micro-SIM.
5. Кнопка тампера на передней стороне. Оповещает о попытке снять крышку корпуса централи.
6. QR-код и идентификатор (серийный номер) устройства.
7. Разъем для подключения кабеля питания.
8. Разъем для подключения кабеля Ethernet.
9. Кнопка питания.
10. Клеммы для подключения резервной батареи 12 В.
11. Клеммы линий Fibra для подключения проводных устройств.
12. Индикатор неисправности батареи. Загорается, если нарушена полярность при подключении батареи (когда к клемме «–» подключен «+» и наоборот).
13. Отверстия для установки платы Superior Hub Hybrid (4G) версии 2 в корпус Case D (430) с помощью держателей Module Holder (type B).
14. Разъем для подключения тамперной платы к хабу. Используется, если плата Superior Hub Hybrid (4G) версии 2 установлена в корпус Case D (430). Тамперная плата входит в комплектацию корпуса Case, который продается отдельно.
15. Разъем для подключения внешнего светодиодного индикатора к хабу. Используется, если плата Superior Hub Hybrid (4G) версии 2 установлена в корпус Case D (430). Внешний светодиодный индикатор входит в комплект Superior Hub Hybrid (4G) (without casing).
16. Разъем для подключения внешней антенны для сотового канала связи (гнездо SMA). Используется, если плата Superior Hub Hybrid (4G) версии 2 установлена в корпус Case D (430).
17. Кнопка тампера на задней стороне. Оповещает о попытке оторвать корпус централи от поверхности.

Клеммы линий Fibra

Superior Hub Hybrid имеет 8 линий Fibra. Нумерация от 1 до 8 указана на плате централи.

Клеммы линии Fibra:

1. +24 V — клемма питания 24 В⎓.
2. A — первая сигнальная клемма.
3. B — вторая сигнальная клемма.
4. GND — земля питания.

Принцип работы

Superior Hub Hybrid — это гибридная централь системы безопасности Ajax. которая управляет работой добавленных на нее устройств.

К Superior Hub Hybrid можно подключить до 100 проводных и беспроводных устройств Ajax. Добавленные устройства защищают от вторжения, пожара и затопления, а также позволяют управлять электроприборами по сценариям или вручную: в мобильном приложении, по нажатию тревожной кнопки или по активации LightSwitch, или клавиатуры с сенсорным экраном.

Чтобы контролировать работу всех устройств системы, хаб связывается с добавленными на него устройствами через три шифрованных протокола:

1. Jeweller — радиопротокол для передачи событий и тревог беспроводных устройств Ajax. Дальность связи — до 2000 метров при отсутствии препятствий: стен, дверей, межэтажных перекрытий.

Узнать больше о Jeweller

2. Wings — радиопротокол для передачи фотографий с датчиков MotionCam и MotionCam Outdoor. Дальность связи — до 1700 метров при отсутствии препятствий: стен, дверей, межэтажных перекрытий.

Узнать больше о Wings

3. Fibra — проводной протокол для передачи событий и тревог проводных устройств Ajax. Дальность связи до 2000 м при подключении по витой паре U/UTP cat.5.

Узнать больше о Fibra

При срабатывании датчика система поднимает тревогу менее чем за секунду независимо от протокола связи. По тревоге хаб активирует сирены, запускает сценарии, а также уведомляет охранную компанию и всех пользователей.

Защита от саботажа

OS Malevich

Superior Hub Hybrid работает под управлением операционной системы реального времени OS Malevich. Она защищена от вирусов и кибератак.

OS Malevich предоставляет системе Ajax новые возможности и функции благодаря удаленным обновлениям, которые не требуют участия инженера монтажа или пользователя.

Обновление занимает до 2 минут, когда система снята с охраны, подключено внешнее питание и резервная батарея.

Как обновляется OS Malevich

Индикация

Хаб предусматривает два режима светодиодной индикации:

• Соединение с сервером.

• Тревоги и неисправности.

Соединение с сервером

По умолчанию включен режим Соединение с сервером. Светодиодный индикатор хаба может гореть определенными цветами и в определенной последовательности в зависимости от состояния системы или события в системе. Superior Hub Hybrid может загораться красным, белым, фиолетовым, желтым, синим или зеленым в зависимости от состояния.

Состояние устройств Superior Hub Hybrid также можно отслеживать в приложениях Ajax.

Доступ к индикации

Пользователи Superior Hub Hybrid могут видеть индикацию Тревоги и неисправности, когда:

• Режим охраны системы изменен с помощью клавиатуры Ajax.
• Введен правильный идентификатор пользователя / персональный код на клавиатуре и выполнено действие, которое уже было выполнено ранее (например, пользователь снял систему с охраны и нажал на кнопку снятия с охраны на клавиатуре).
• нажата кнопка Ajax SpaceControl Jeweller, чтобы изменить режим охраны системы или включить Ночной режим;
• Режим охраны системы изменен в приложении Ajax.

Тревоги и неисправности

Опцию можно включить в настройках хаба в PRO-приложении Ajax (Хаб → Настройки → Сервисные → LED-индикация).

Когда в системе не происходит никаких событий (нет тревоги и неисправности, не открыт корпус и т. д.), светодиодный индикатор отображает следующие состояния хаба:

• Под охраной / частичная охрана или включен Ночной режим — светодиодный индикатор горит белым.
• Снят с охраны — светодиодный индикатор горит зеленым.

Индикация тревоги

Если система снята с охраны и есть любая из приведенных в таблице индикаций, светодиодный индикатор будет мигать желтым ежесекундно.

Учетная запись Ajax

Чтобы настроить систему, установите PRO-приложение Ajax и войдите в учетную запись или создайте новую, если у вас ее нет. Не создавайте новую учетную запись для каждого пространства: одна учетная запись может управлять несколькими системами. При необходимости права доступа для учетной записи можно настроить отдельно для каждого пространства.

Как зарегистрировать учетную запись PRO-пользователя

Настройки пользователей, системы и параметры подключенных устройств сохраняются в пространстве. Смена администратора пространства, добавление или удаление пользователей не приводят к сбросу настроек устройств, добавленных в пространство.

Подключение хаба к Ajax Cloud

Для подключения к облачному серверу Ajax Cloud Superior Hub Hybrid должен быть подключен к интернету. Соединение с сервером необходимо для работы приложений Ajax, удаленной настройки и управления системой, а также отправки пуш-уведомлений пользователям.

Superior Hub Hybrid подключается к Интернету через Ethernet и две SIM-карты. Подключите все каналы связи для обеспечения большей надежности и доступности системы. Для этого сначала установите плату Superior Hub Hybrid в стандартный корпус.

Чтобы установить плату хаба в стандартный корпус:

1. Выкрутите винты, фиксирующие корпус, если он установлен. Используйте шестигранник Ø 4 мм. Этот шестигранник входит в комплектацию централи.



2. Снимите крышку хаба.

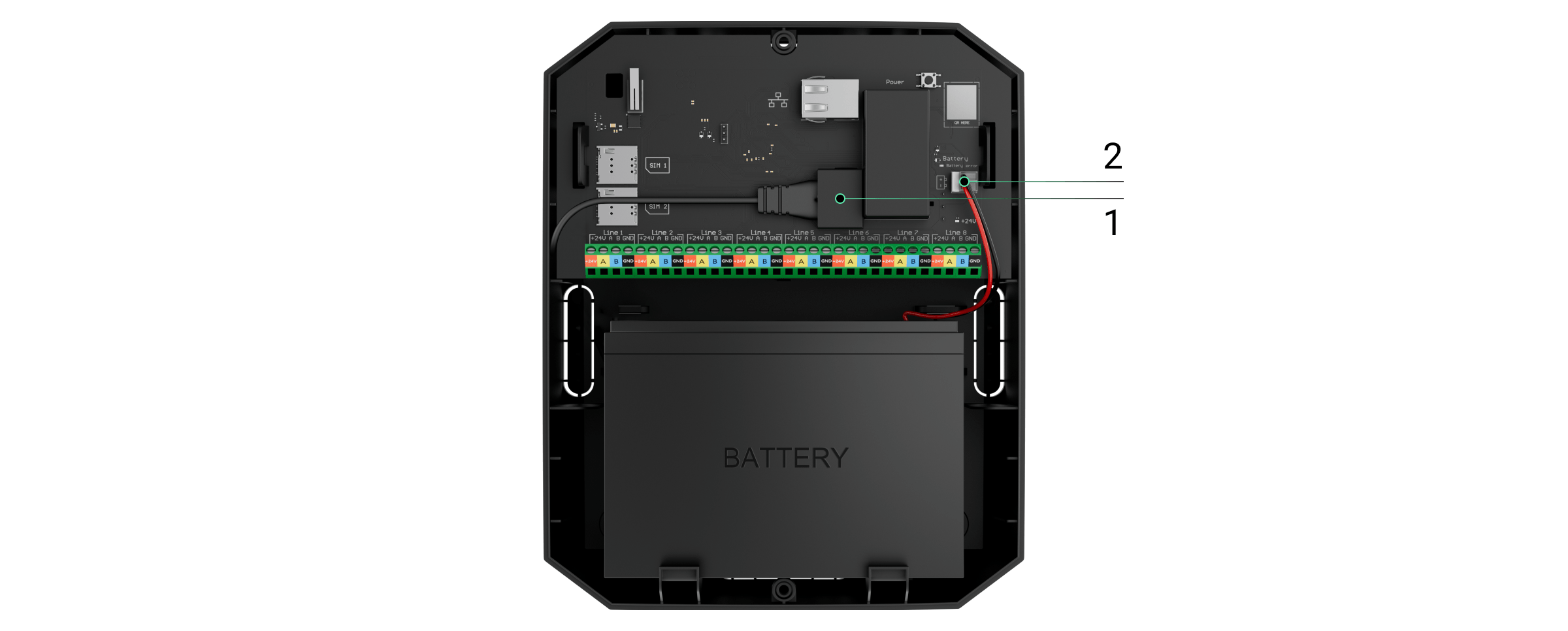

3. Подключите кабели питания и Ethernet к соответствующим разъемам:



   1 — разъём для Ethernet-кабеля.

   2 — разъем для кабеля питания.

   Для соответствия требованиям INCERT используйте переходник с клеммной колодкой для подключения внешнего питания. Узнать больше.

4. Вставьте SIM-карты:



   1 — слот для первой карты micro-SIM.

   2 — слот для второй карты micro-SIM.

5. Используйте батарею 12 В⎓ емкостью 4, 7 или 9 А·ч. Корпус хаба рассчитан на установку батареи такого типа.

6. Удерживайте кнопку питания хаба. Как только хаб включится, на плате загорятся светодиоды линий Fibra.

7. Подождите, пока централь подключится к Интернету. Зелёный или белый цвет индикатора означает, что хаб готов к работе.

Информацию по установке платы Superior Hub Hybrid (4G) версии 2 (дата производства — с июня 2025 года) в корпус Case D (430) см. в руководстве пользователя корпуса Case.

Если отсутствует Ethernet-соединение

Если не удается установить Ethernet-соединение, в настройках роутера отключите прокси, фильтрацию по MAC-адресу и активируйте DHCP. Хаб автоматически получит IP-адрес. После этого в приложении Ajax вы сможете задать статический IP-адрес хаба.

Если отсутствует соединение через SIM-карту

Для подключения к сотовой сети в хаб нужно вставить карту micro SIM с отключенным запросом PIN-кода и достаточной суммой на счету для оплаты услуг по тарифу оператора. Чтобы отключить запрос PIN-кода, вставьте SIM-карту в телефон.

Если хаб не может подключиться к сотовой сети, используйте Ethernet для настройки ее параметров: роуминга, точки доступа APN, имени пользователя и пароля. Чтобы узнать эти параметры, обратитесь в службу поддержки мобильного оператора.

Как задать или изменить настройки APN на хабе

Добавление хаба в PRO-приложение Ajax

Чтобы получить права администратора, добавьте хаб в учетную запись. Пользователь с правами администратора может приглашать в систему других пользователей и определять их права. К Superior Hub Hybrid можно подключить до 50 пользователей.

Каждая добавленная на хаб учетная запись PRO, а также профиль охранной компании считаются пользователями системы.

Замена администратора или удаление его из списка пользователей хаба не приводит к сбросу настроек системы, или добавленных устройств.

Права пользователей в системе безопасности Ajax

Чтобы добавить хаб в PRO-приложение Ajax:

1. Подключите к хабу внешнее питание, резервную батарею, Ethernet и/или SIM-карты.

2. Включите хаб и дождитесь, пока светодиодный индикатор состояния связи загорится зеленым или белым.

3. Откройте PRO-приложение Ajax. Предоставьте приложению доступ к запрашиваемым возможностям. Это позволит использовать все возможности приложений Ajax, а также не пропускать уведомления о тревогах и событиях.

4. Убедитесь, что у вас есть пространство. Если нет, создайте его.

   Что такое пространство

   Как создать пространство

   Функциональность пространства доступна в приложениях таких или более новых версий:

   • Ajax Security System 3.0 для iOS;
   • Ajax Security System 3.0 для Android;
   • Ajax PRO: Tool for Engineers: 2.0 для iOS;
   • Ajax PRO: Tool for Engineers 2.0 для Android;
   • Ajax PRO Desktop 4.0 для macOS;
   • Ajax PRO Desktop 4.0 для Windows.

5. Нажмите Добавить хаб.

6. Выберите нужный способ: вручную или с помощью пошагового руководства. Если настраиваете систему впервые, воспользуйтесь пошаговым руководством.

Если выбрано добавление вручную.

• Задайте имя хаба.
• Отсканируйте QR-код хаба или введите идентификатор вручную.
• Дождитесь добавления хаба. После привязки хаб появится во вкладке Устройства в PRO-приложении Ajax.

Если выбрано добавление с помощью пошагового руководства.

Следуйте руководству в приложении. После завершения хаб и добавленные на него устройства будут отображаться во вкладке Устройства в PRO-приложении Ajax.

Добавление хаба с администратором

Если хаб уже добавлен в другое пространство с администратором, PRO-пользователем с полными правами или компанией, система предложит вам отправить запрос на присоединение текущим администраторам.

Чтобы продолжить, нажмите Отправить запрос. Если запрос будет одобрен, вы получите доступ к пространству, где хаб уже настроен.

Узнать, кто обладает правами администратора на хабе, можно в статье или обратившись в службу технической поддержки.

Счетчик неисправностей

При обнаружении неисправности хаба (например, отсутствует внешнее питание), на иконке устройства в приложении Ajax появляется счетчик неисправностей.

Все неисправности можно просмотреть в состояниях хаба. Поля с неисправностями подсвечиваются красным.

Иконки хаба

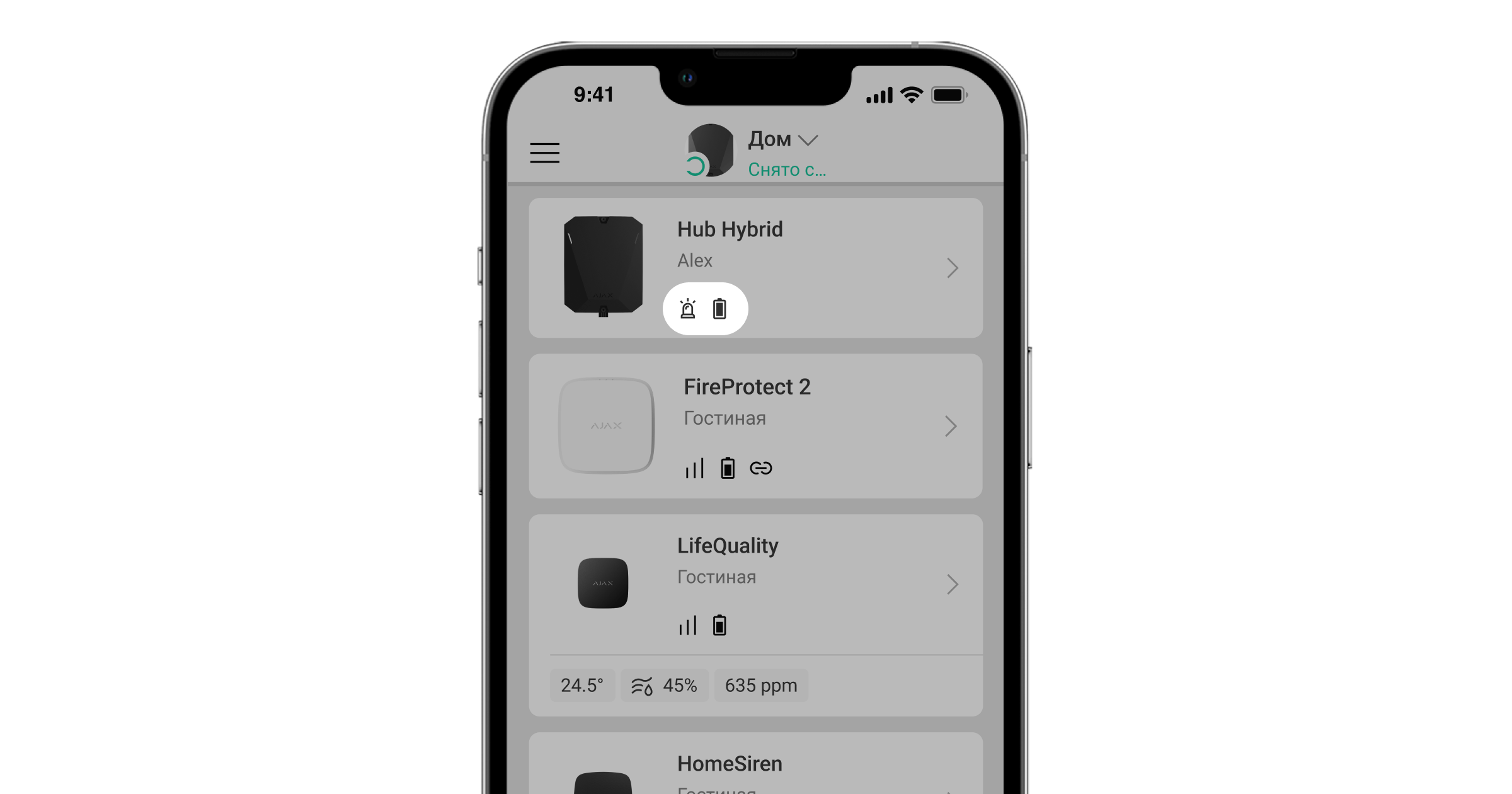

Иконки показывают некоторые состояния Superior Hub Hybrid. Посмотреть их можно в приложении Ajax во вкладке Устройства .

Состояния хаба

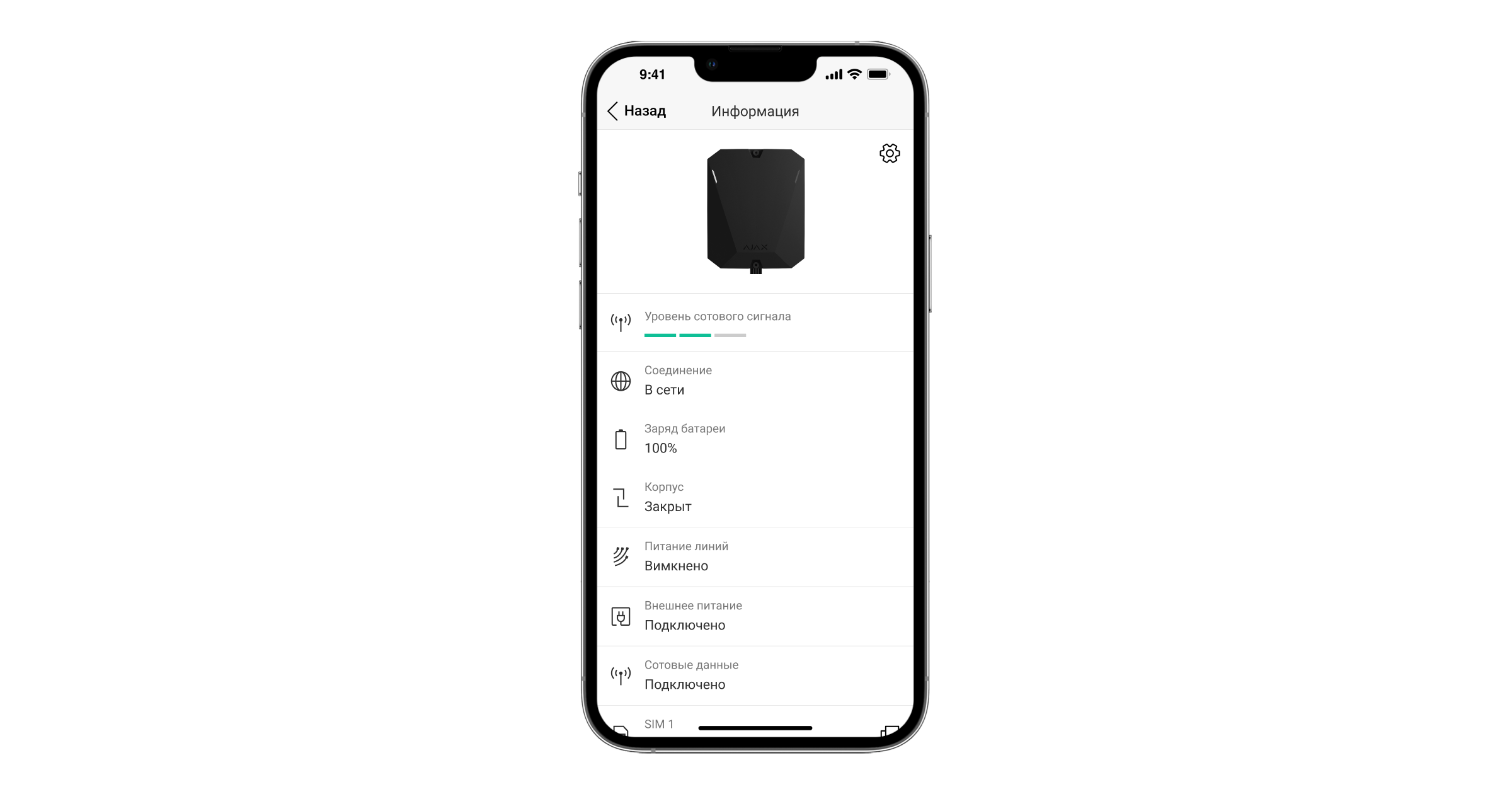

Состояния можно просмотреть в приложении Ajax:

1. Перейдите во вкладку Устройства .

2. Выберите Superior Hub Hybrid из списка.

Выбор места установки

Закрепите корпус Superior Hub Hybrid на вертикальной поверхности с помощью комплектных креплений. В корпусе уже сделаны все необходимые отверстия для крепления.

Желательно выбирать такое место, чтобы хаб был скрыт от посторонних глаз (например, в кладовке). Это поможет снизить вероятность саботажа или глушения системы. Обратите внимание, что устройство предназначено для установки только в помещении.

Выбирайте такое место установки, чтобы хаб мог использовать все возможные каналы связи: Ethernet и две SIM-карты. Уровень сигнала сотовой связи на месте установки должен быть стабильным и составлять 2—3 деления. При низком уровне сигнала сотовой связи корректная работа устройства не может быть гарантирована.

При выборе места установки учитывайте удаленность хаба от беспроводных устройств и наличие между ними препятствий для прохождения радиосигнала: стен, межэтажных перекрытий и расположенных в помещении крупных объектов.

Приблизительно рассчитать уровень сигнала в месте установки беспроводных устройств поможет Калькулятор дальности радиосвязи. Чтобы рассчитать дальность проводного соединения, используйте Калькулятор питания Fibra.

Запустите тесты уровня сигнала Jeweller, Wings и Fibra. В выбранном месте установки хаб должен иметь стабильный уровень сигнала 2—3 деления со всеми добавленными на него устройствами. При уровне сигнала 1 или 0 делений мы не можем гарантировать стабильную работу системы.

Если в системе есть устройства с уровнем сигнала 1 или 0 делений, измените место установки хаба или устройства. Если это невозможно или устройство после перемещения все еще имеет низкий или нестабильный уровень сигнала, используйте ретрансляторы.

Установка хаба

Перед установкой убедитесь, что выбрано оптимальное место расположения устройства, которое соответствует условиям данного руководства.

Чтобы установить Superior Hub Hybrid в стандартном корпусе:

1. Заранее подготовьте отверстия для кабелей, осторожно выломав перфорированные части корпуса.



2. Закрепите корпус комплектными винтами на вертикальной поверхности в выбранном месте установки, используя все отверстия. Учтите, что одно из отверстий расположено в перфорированной части крепления над кнопкой тампера. Это отверстие необходимо для срабатывания кнопки тампера, если злоумышленник попытается демонтировать корпус.



3. Установите плату Superior Hub Hybrid на держатели.



4. Подключите резервную батарею 12 В⎓. Не подключайте сторонние блоки питания. Это может привести к выходу устройства из строя.

   Используйте батарею 12 В⎓ емкостью 4, 7 или 9 А·ч. Максимальные размеры батареи для установки в корпус — 151 × 65 × 94 мм, вес — 5 кг. Для батарей такого форм-фактора в корпусе хаба предусмотрены специальные держатели. Вы можете использовать батареи другой ёмкости, которые подходят по габаритам и время полной зарядки которых не превышает 72 часа для соответствия требованиям Grade 2 и 24 часа для соответствия требованиям Grade 3. Максимальный ток заряда батареи от Superior Hub Hybrid — 350 мА.

5. Включите хаб.

6. Прикрепите крышку к корпусу и зафиксируйте ее комплектными винтами.

7. Проверьте состояние корпуса хаба в PRO-приложении Ajax. Если приложение показывает тревогу тампера, проверьте герметичность корпуса хаба.

Информацию по установке платы Superior Hub Hybrid (4G) версии 2 (дата производства — с июня 2025 года) в корпус Case D (430) см. в руководстве пользователя корпуса Case.

Где нельзя устанавливать хаб

Подготовка перед добавлением устройств

Прежде чем добавлять устройства в систему, создайте хотя бы одну виртуальную комнату. Комнаты нужны для группировки устройств и более информативных уведомлений. Названия устройств и комнат показываются в тексте событий и тревог системы Ajax.

Подключение беспроводных устройств

Чтобы добавить устройство на хаб, в PRO-приложении Ajax:

1. Перейдите в меню комнаты и нажмите Добавить устройство.

2. Введите имя устройства, укажите комнату и группу охраны, если включен режим групп.

3. Нажмите Добавить, после чего будет запущен обратный отсчет времени.

4. Следуйте инструкциям в приложении, чтобы добавить устройство.

5. Повторите шаги 1–4, чтобы добавить все необходимые устройства.

Устройство, которое добавляется в хаб, должно находиться в зоне действия радиосвязи хаба — на одном охраняемом объекте.

Подключение проводных устройств

Технология проводной связи Fibra позволяет создавать сегменты длиной до 2000 метров. До 8 сегментов в одной системе под управлением Superior Hub Hybrid.

Superior Hub Hybrid имеет восемь линий, которые совместимы со всеми устройствами Fibra независимо от типа. Охранные датчики, клавиатуры и сирены, подключенные к одной линии, гарантируют безопасность определенной зоны объекта.

Проектирование и подготовка

Чтобы система работала корректно, важно правильно подготовить проект и установить все устройства. Нарушение основных правил установки и рекомендаций, приведенных в инструкции, может привести к некорректной работе или потере связи между хабом и устройствами.

При разработке проекта размещения устройств учитывайте схему прокладки силовых кабелей объекта. Прокладывайте сигнальные кабели для устройств Fibra на расстоянии не менее 50 см от кабелей питания при параллельной прокладке, а если они пересекаются — под углом 90°.

Всего к Superior Hub Hybrid можно подключить до 100 устройств Ajax. При этом не имеет значения, каково соотношение проводных и беспроводных устройств в системе. Например, можно подключить 50 проводных и 50 беспроводных устройств или 99 проводных и 1 беспроводное.

Для объектов, находящихся на этапе строительства или ремонта, рекомендуем прокладывать кабели проводных устройств после прокладки электропроводки. Используйте защитные трубы для прокладки кабелей проводных устройств, чтобы упорядочить и закрепить провода; для крепления можно использовать стяжки, клипсы и скобы.

Старайтесь не допускать повреждения кабелей снаружи. Если кабели прокладываются снаружи и не устанавливаются в стенах, следует использовать кабельный канал. Каналы должны быть заполнены не более чем наполовину. Не допускайте провисания кабелей. Если возможно, кабельный канал следует скрыть от посторонних глаз, например за мебелью.

Мы рекомендуем прокладывать кабели внутри стен, пола и потолка. Это обеспечит более высокий уровень безопасности: кабели будут скрыты из виду, их невозможно будет случайно повредить, и злоумышленник не сможет к ним добраться.

При выборе кабеля учитывайте длину соединительных линий и количество подключаемых устройств — эти параметры влияют на уровень сигнала. Рекомендуем использовать медные экранированные кабели с качественным изоляционным слоем. Перед монтажом проверьте кабели на наличие перегибов и повреждений.

При прокладке придерживайтесь радиуса изгиба, указанного производителем в технических характеристиках кабеля. В противном случае существует риск повреждения проводника. Его указывает производитель в технических характеристиках.

Уровень сигнала и длина кабеля

Уровень сигнала Fibra определяется количеством недоставленных или поврежденных пакетов данных за определенный промежуток времени. Уровень сигнала отображается иконкой во вкладке Устройства :

• Три деления — отличный уровень сигнала.

• Два деления — достаточный уровень сигнала.

• Одно деление — низкий уровень сигнала, стабильная работа не гарантирована.

• Перечеркнутая иконка — сигнал отсутствует.

На уровень сигнала влияют следующие факторы: количество устройств, подключенных к одной линии, длина и тип кабеля, а также качество подключения проводов к клеммам устройств.

Максимальная длина кабеля зависит от его типа, материала и способа подключения устройств. При подключении по топологии Луч (хаб – устройства – терминирующий резистор) с помощью витой пары U/UTP cat.5 (4×2×0,51) длина линии может достигать 2000 метров. Минимальная длина кабеля для подключения проводных устройств — 1 метр.

В случае подключения по топологии Кольцо (хаб — устройства — хаб) максимальная длина кабеля составляет 500 метров при использовании витой пары.

Монтаж и подключение

Устройства подключаются к хабу с помощью четырехжильного кабеля. Две жилы обеспечивают питание устройства (+24 В и GND), а ещё две (A и B) предназначены для обмена данными между подключёнными устройствами и хабом. При работе обязательно соблюдайте полярность и порядок подсоединения кабелей.

Устройства можно подключить к хабу по двум топологиям: Кольцо и Луч. Устройства подключаются к линии Fibra последовательно, как показано на схеме.

Рекомендуем равномерно распределять проводные устройства по всем линиям хаба Fibra для повышения надежности.

Рекомендуем подключать проводные устройства по топологии Кольцо. В этом случае при обрыве линии устройства будут подключены к Superior Hub Hybrid по топологии Луч и продолжат передавать события и сигналы тревоги на хаб. Уведомление об обрыве будет отправлено пользователям и охранной компании.

При подключении по топологии Кольцо требуется подключение двух линий к одному сегменту, и тогда максимальная длина проводного соединения уменьшается до 500 метров (при подключении по топологии Луч — 2000 метров).

При подключении устройств не скручивайте провода между собой, а соединяйте (спаивайте) их. Концы проводов, которые будут подключены к клеммам устройств, должны быть залужены для повышения надёжности соединения.

Обязательно соблюдайте полярность и порядок подсоединения проводов. Надежно закрепите провода в клеммах. Если в корпусе устройства предусмотрены крепления для фиксации кабелей, закрепите их стяжками.

Чтобы подключить датчик или устройство

1. Обесточьте и отключите хаб. Отсоедините резервную батарею.



   1 — Внешнее питание

   2 — Резервная батарея

2. Проведите четырехжильные кабели в корпус хаба. Подключите провода к клеммам линий Superior Hub Hybrid:



   +24 В — клемма питания 24 В⎓.

   A, B — сигнальные клеммы.

   GND — заземление.

3. Подключите другой конец четырехжильного кабеля к клеммам первого устройства в линии, соблюдая полярность и порядок подключения проводов. Надежно зафиксируйте кабель в клеммах устройства.

4. Если к сегменту нужно подключить несколько устройств, подготовьте и заведите кабель для следующего устройства в клеммы.



   +24 В — клемма питания 24 В⎓.

   A, B — сигнальные клеммы.

   GND — заземление.

5. При необходимости подключите к линии другие устройства.

6. Установите терминирующий резистор 120 Ом для последнего устройства в линии, если используете подключение по топологии Луч. Резистор-терминатор устанавливается между клеммами A и B последнего устройства в линии.



   Если устройства подключены по топологии Кольцо, терминирующий резистор не нужен. В этом случае подключите последнее устройство в линии к клеммам следующей линии Fibra хаба.

   Номинальное сопротивление терминирующего резистора — 120 Ом. Резисторы входят в комплектацию Superior Hub Hybrid.

   Топология кольцо доступна для версии OS Malevich 2.16 и новее.

   Узнать больше о топологиях подключения

7. Подключите питание к хабу и включите его.

8. Добавьте устройства в систему вручную или с помощью сканирования линий.

9. Запустите тест уровня сигнала Fibra для каждого подключенного устройства. Рекомендуемый уровень сигнала: два или три деления. В противном случае проверьте подключение и целостность проводов или переместите устройства системы.

Добавление проводных устройств

Доступны два способа добавления проводных устройств: вручную и с помощью сканирования линий. Вручную удобно добавлять небольшое количество устройств (например, при замене неисправного датчика на новый). Автоматическое сканирование линий лучше использовать, когда необходимо добавить на хаб большое количество устройств.

Чтобы добавить проводное устройство вручную:

1. Откройте PRO-приложение Ajax.

2. Выберите объект, на который хотите добавить устройство.

3. Перейдите во вкладку Устройства и нажмите Добавить устройство.

4. Укажите название устройства, отсканируйте или введите QR-код вручную (он находится на корпусе устройства и на коробке), выберите комнату и группу (если включен Режим групп).

5. Выберите Добавить.

Для добавления устройств с помощью сканирования линии:

1. Откройте PRO-приложение Ajax.

2. Выберите объект, на который хотите добавить устройства.

3. Перейдите во вкладку Устройства .

4. Нажмите Добавить устройство.

5. Выберите Добавить все устройства Fibra.

6. Хаб просканирует линии Fibra.

После сканирования линий на экране PRO-приложения Ajax появится список подключенных к хабу проводных устройств. В списке устройства отсортированы по линиям, к которым они физически подключены. Вы можете найти устройство, введя в поле поиска часть его названия, модели или идентификатора.

По умолчанию название устройства состоит из его имени и идентификатора. Чтобы подключить устройство к хабу, измените его название, добавьте его в комнату и группу, если включен режим групп.

Для того, чтобы инженер монтажа мог правильно назвать устройство и назначить ему комнату и группу, доступно два способа идентификации устройств: по светодиодной индикации и по срабатыванию.

Способ 1: Добавление по миганию светодиода

После сканирования линий на экране PRO-приложения Ajax появится список подключенных к хабу проводных устройств.

Нажмите на любое устройство в этом списке. После нажатия светодиодный индикатор устройства начнет мигать. После идентификации устройства привяжите его к хабу.

Чтобы добавить устройство на хаб:

1. Нажмите на устройство в списке.

2. Задайте имя устройства.

3. Укажите комнату и группу, если включен режим групп.

4. Выберите Сохранить.

5. Привязанное устройство исчезнет из списка устройств, доступных для добавления.

Способ 2: Добавление по срабатыванию

Активируйте опцию Приоритезировать сработавшие устройства.

Активируйте тревогу. Например, пройдите перед датчиком движения, нажмите любую кнопку клавиатуры или спровоцируйте срабатывание кнопки тампера сирены.

После срабатывания датчик переместится в начало списка в категорию Сработавшие устройства. Устройство будет оставаться в этой категории 5 секунд, после чего вернется в категорию линии. После идентификации устройства привяжите его к хабу.

Чтобы добавить устройство на хаб:

1. Нажмите на устройство в списке.

2. Задайте имя устройства.

3. Укажите комнату и группу, если включен режим групп.

4. Выберите Сохранить.

5. Привязанное устройство исчезнет из списка устройств, доступных для добавления.

Обновление статусов проводных устройств зависит от интервала опроса (устанавливается в настройках Jeweller/Fibra).

Если на хаб уже добавлено максимальное количество устройств (для Superior Hub Hybrid — 100 по умолчанию), при добавлении вы получите уведомление об ошибке.

Устройства Ajax работают только с одним хабом. После добавления на новый хаб они не будут удалены из списка устройств старого. Это нужно сделать вручную в PRO-приложении Ajax.

Настройка хаба

Настройки централи можно изменить в PRO-приложениях Ajax. Для этого:

1. Войдите в PRO-приложение Ajax.

2. Выберите объект из списка.

3. Перейдите во вкладку Устройства .

4. Выберите хаб.

5. Перейдите в его Настройки, нажав на иконку шестеренки .

6. Выберите категорию настроек и внесите изменения. После внесения изменений нажмите кнопку Назад, чтобы сохранить новые настройки.

Сброс настроек хаба

Чтобы вернуть хаб к заводским настройкам:

1. Включите хаб, если он отключен.

2. Удалите всех пользователей и инженеров монтажа с хаба.

3. Удерживайте кнопку питания 30 секунд — светодиодный индикатор на плате хаба начнет мигать красным.

4. Удалите хаб из своей учетной записи.

Настройка пространства

В настройках пространства доступны следующие параметры:

• Изображение и имя

• Адрес

• Пользователи

• Приватность

• Геозоны

• Группы

• Видеосценарии

• Часовой пояс

• Охранные компании

• Шаблоны настроек

• Инженеры монтажа/Компании

Настройки можно изменить в приложении Ajax:

1. Выберите нужное пространство, если у вас их несколько или вы пользуетесь PRO-приложением Ajax.

2. Перейдите во вкладку Управление.

3. Перейдите в Настройки, нажав на значок шестеренки в нижнем правом углу.

4. Задайте необходимые параметры.

5. Нажмите Назад, чтобы сохранить новые настройки.

Как настроить пространство

Дополнительные возможности

Видеонаблюдение

Superior Hub Hybrid совместим с камерами и видеорегистраторами Ajax, а также со сторонними камерами, поддерживающими протокол RTSP или интеграцию через SDK.

Как подключить камеры к системе Ajax

Количество камер и видеорегистраторов Ajax NVR, которые могут быть добавлены в пространство, можно рассчитать с помощью Калькулятора видеоустройств.

Сценарии

С помощью Superior Hub Hybrid можно создать 32 сценария и сократить влияние человеческого фактора на безопасность. Хаб может управлять охраной всего объекта или группы по расписанию; активировать дым-машину, если в помещение проникнут злоумышленники; обесточить помещение и включить аварийное освещение при пожаре; перекрыть воду при протечке; управлять осветительными приборами, электрозамками, роллетами и гаражными воротами — в случае смены режима охраны, нажатии кнопки или по тревоге датчика; воспроизводить собственные аудиозаписи через голосовые модули по тревоге, по расписанию или при смене режима охраны (недоступно для Superior Hub Hybrid (2G)).

Сценарии можно использовать для уменьшения количества рутинных действий и повышения эффективности. Устройства автоматизации Ajax могут реагировать на изменение температуры и показателей качества воздуха. Например, можно настроить включение обогревателя при низкой температуре и управлять системой приточной вентиляции, увлажнителем воздуха и кондиционером для поддержания комфортного микроклимата в помещении.

Как создать и настроить сценарий

Фотоверификация

Superior Hub Hybrid поддерживает беспроводные датчики движения MotionCam и MotionCam Outdoor. Обнаружив движение, датчики делают серию снимков, благодаря которым можно в динамике оценить происходящее на объекте. Это избавляет пользователей от лишних волнений, а охранные компании — от бесполезных выездов патрулей.

Датчик активирует камеру, если он находится в режиме охраны и обнаруживает движение. Данные фотоверификации могут видеть только пользователи с правами доступа к ленте событий, а также авторизованные сотрудники охранной компании, если система подключена к ПЦН.

Если включена опция Фото по запросу, датчики могут делать фото по команде пользователя системы или PRO с соответствующими правами. Событие съемки фото всегда фиксируется в ленте событий хаба.

Снимки защищены шифрованием на каждом этапе передачи. Они хранятся на сервере Ajax Cloud; система их не обрабатывает и не анализирует.

 Узнать больше

Обслуживание

Регулярно проверяйте работу хаба Superior Hub Hybrid и добавленных на него устройств. Оптимальный интервал проверки — раз в 3 месяца. Очищайте корпус хаба от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку, предназначенную для ухода за техникой.

Не очищайте устройство веществами, содержащими спирт, ацетон, бензин или другие активные растворители.

Определенный период поддержки

Мы выпускаем обновления безопасности для хабов как минимум в течение двух лет гарантийного срока.

Технические характеристики

Все технические характеристики Superior Hub Hybrid (2G)

Все технические характеристики Superior Hub Hybrid (4G)

Соответствие стандартам

Настройка в соответствии с требованиями INCERT

Настройка в соответствии с требованиями EN

Гарантия

Гарантия на продукцию Общества с ограниченной ответственностью «Аджакс Системс Манюфекчуринг» действует 2 года после приобретения.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу технической поддержки: в большинстве случаев технические вопросы можно решить удалённо.

Гарантийные обязательства

Пользовательское соглашение

Связаться со службой технической поддержки:

• e-mail

• Telegram

• Номер телефона: 0 (800) 331 911

Произведено ООО «АС Манюфекчуринг»
