Instrukcja użytkownika Superior DoorProtect Plus Fibra

Superior DoorProtect Plus Fibra to przewodowy czujnik magnetyczny, wstrząsów i przechyłu. Przeznaczony do użytku wewnętrznego. Obsługuje podłączenie czujnika normalnie zamkniętego innej firmy.

Superior DoorProtect Plus Fibra działa jedynie jako część systemu Ajax, komunikując się z hubem za pośrednictwem bezpiecznego protokołu Fibra. Zasięg komunikacji przewodowej wynosi do 2000 m przy połączeniu skrętką U/UTP kat. 5.

Superior DoorProtect Plus Fibra jest częścią linii urządzeń przewodowych Fibra. Tylko akredytowani partnerzy Ajax Systems mogą zajmować się sprzedażą, instalowaniem i administrowaniem produktami Fibra.

Elementy funkcjonalne

1. Czujnik Superior DoorProtect Plus Fibra.

2. Duży magnes.

3. Mały magnes.

4. Wskaźnik LED.

5. Tylny panel obudowy czujnika. Używany jako platforma montażowa.

6. Perforowana część uchwytu montażowego. Niezbędna do zadziałania styku antysabotażowego w przypadku próby oderwania czujnika od podłoża. Nie należy jej odłamywać.

7. Perforowana część do przeprowadzenia przewodów przez ścianę.

8. Perforowana część do przeprowadzenia przewodów w dolnej części czujnika.

9. Blok zacisków do podłączenia czujnika.

10. Kod QR z identyfikatorem urządzenia. Służy do łączenia się z systemem Ajax.

11. Pierwszy przycisk antysabotażowy. Wyzwalany w przypadku się próby otwarcia obudowy czujnika.

12. Otwór do zamocowania uchwytu montażowego za pomocą śruby.

13. Drugi styk antysabotażowy. Wyzwalany w przypadku próby odłączenia czujnika od powierzchni.

Zasada działania

Superior DoorProtect Plus Fibra to przewodowy czujnik magnetyczny, wstrząsów i przechyłu. Łączy się z hubem za pomocą przewodu i wykorzystuje protokół Fibra.

Czujnik reaguje na alarmy trzech typów: otwarcie, wibracje i pochylenie.

Czujnik Superior DoorProtect Plus Fibra w trybie uzbrojonym po wyzwoleniu przekazuje sygnał alarmowy do huba i uruchamia syreny podłączone do niego oraz powiadamia użytkownika i agencję ochrony.

Użytkownicy wiedzą dokładnie, gdzie system zarejestrował alarm. Powiadomienia zawierają nazwę huba (chronionego obiektu), nazwę urządzenia oraz wirtualnego pomieszczenia, do którego przypisany jest czujnik.

Jak Ajax powiadamia użytkowników o alarmach

Dowiedz się więcej o czujnikach magnetycznych Ajax

Wykrywanie otwarcia

Czujnik rejestruje otwarcie drzwi lub okien za pomocą kontaktronu.

Elementem wykrywającym czujnika jest kontaktron (wbudowany styk). Jest to tubka z grupą otwartych styków w środku. Po zbliżeniu magnesu do czujnika powstaje pole magnetyczne, a styki czujnika zostają namagnesowane, przyciągnięte i zamknięte. Otwarcie okiennicy lub drzwi powoduje odsunięcie magnesu od kontaktronu, co otwiera obwód, a czujnik wykrywa otwarcie.

Wykrywanie wstrząsów

Do wykrywania wstrząsów i wibracji czujnik wykorzystuje wbudowany akcelerometr. Reaguje on na próby włamania, np. próbę wyłamania drzwi/okna lub przewiercenia zamka w drzwiach.

Wykrywanie zmiany pochylenia

Sensor pochylenia wykrywa odchylenie urządzenia od osi pionowej. Przed uzbrojeniem systemu sensor zapamiętuje wstępne położenie i uruchamia się, gdy odchylenie jest większe niż 5 stopni (w zależności od ustawień). Pozwala to na ochronę okien, w tym okien dachowych oraz uzbrojenie systemu w przypadku, gdy okno jest w trybie wentylacji. Wystarczy wcześniej wyłączyć główny czujnik w ustawieniach.

Protokół przesyłania danych Fibra

Czujnik używa technologii Fibra do transmisji alarmów i zdarzeń. Jest to protokół przewodowego przesyłania danych zapewniający szybką i niezawodną, dwukierunkową komunikację między hubem a podłączonymi urządzeniami.

Dowiedz się więcej

Podłączanie przewodowego czujnika innej firmy

Do Superior DoorProtect Plus Fibra można podłączyć zewnętrzny przewodowy czujnik NC (normalnie zamknięty). Może to być dowolny czujnik: ruchu, magnetyczny, wibracji.

Superior DoorProtect Plus Fibra nie zapewnia zasilania czujnika innej firmy. Trzeba je podłączyć oddzielnie. Aby sprawdzić rodzaj i napięcie wejściowe czujnika innej firmy, sprawdź dokumentację urządzenia lub skontaktuj się z jego producentem.

Jak podłączyć czujnik przewodowy

Wysyłanie zdarzeń do stacji monitorowania

System Ajax może przesyłać alarmy do aplikacji monitorującej PRO Desktop, a także do stacji monitorowania alarmów (CMS) w formatach SurGard (Contact ID), SIA (DC-09), ADEMCO 685 oraz innych protokołach.

Superior DoorProtect Plus Fibra może transmitować następujące zdarzenia:

1. Alarm/przywrócenie sensora magnetycznego (kontaktronu).

2. Alarm/przywrócenie czujnika innej firmy ze stykiem normalnie zamkniętym (NC).

3. Alarm/przywrócenie ochrony przed manipulacją.

4. Utrata i przywrócenie łączności z hubem.

5. Permanentna dezaktywacja/aktywacja czujnika.

6. Nieudana próba uzbrojenia systemu alarmowego (kiedy włączona jest funkcja Sprawdzenia integralności systemu).

Po odebraniu alarmu operator stacji monitorowania agencji ochrony wie, co się stało i gdzie wysłać zespół szybkiego reagowania. Adresowalność urządzeń Ajax pozwala na wysyłanie do PRO Desktop lub CMS powiadomień zawierających typ urządzenia, jego nazwę, grupę bezpieczeństwa oraz wirtualne pomieszczenie. Lista przekazywanych parametrów może się różnić w zależności od SMA i wybranego protokołu komunikacyjnego.

Wybór miejsca instalacji

Przy wyborze miejsca instalacji czujnika należy wziąć pod uwagę parametry wpływające na jego działanie:

• Poziom sygnału Fibra.

• Długość przewodu do podłączenia czujnika.

• Strefa wykrywania.

Przy opracowywaniu projektu systemu alarmowego obiektu należy uwzględnić zalecenia dotyczące rozmieszczenia. System Ajax musi być zaprojektowany i zainstalowany przez specjalistów. Lista autoryzowanych partnerów jest dostępna tutaj.

Zalecenia dotyczące instalacji

Superior DoorProtect Plus Fibra ma dwa kontaktrony, co pozwala na zainstalowanie magnesu zarówno po lewej, jak i po prawej stronie czujnika. Należy pamiętać, że czujnik działa tylko z jednym magnesem po jednej stronie. Jeśli magnesy zostaną zainstalowane po obu stronach, czujnik nie będzie prawidłowo wykrywał otwarcia.

Wybór magnesu zależy od umiejscowienia czujnika. Mały magnes działa w odległości do 1 cm, a duży — do 2 cm. Nie należy przekraczać maksymalnej odległości między czujnikiem a magnesem. Może to spowodować fałszywe alarmy lub nieprawidłowe działanie czujnika (nie zareaguje on na zamknięcie/otwarcie drzwi lub okna).

Superior DoorProtect Plus Fibra można zamontować zarówno na stałych, jak i ruchomych elementach konstrukcji.

Aby zapewnić prawidłowe wykrywanie wstrząsów i zmianę położenia, sensor musi być umieszczony na ruchomej części konstrukcji.

Superior DoorProtect Plus Fibra można przymocować do okien, w tym okien dachowych, i uzbroić system, gdy okno jest uchylone (pamiętaj, aby w takim przypadku dezaktywować główny czujnik w ustawieniach). Aby wykryć zmiany położenia drzwi lub okna, przymocuj czujnik do ruchomego skrzydła.

Jeśli chcesz korzystać tylko sensora wstrząsów i/lub pochylenia, użyj wyłącznie modułu sensora (bez magnesów) i wyłącz sensor magnetyczny w ustawieniach urządzenia.

W zależności od warunków panujących w obiekcie, Superior DoorProtect Plus Fibra może być instalowany pionowo lub poziomo.

Aby uniknąć uszkodzenia przewodu, należy stosować elastyczne przejścia w punktach przejścia od stałej do ruchomej części konstrukcji.

Umiejscowienie magnesu w stosunku do czujnika

Magnes powinien być zainstalowany równolegle do obudowy czujnika.

Nie instaluj czujnika po stronie zawiasu okna lub drzwi — może nie reagować na otwarcie.

Nie instaluj czujnika

1. Na zewnątrz, bo może to prowadzić do fałszywych alarmów i awarii czujnika.

2. Z dwoma magnesami jednocześnie. Superior DoorProtect Plus Fibra rozpoznaje tylko jeden magnes po jednej stronie czujnika – lewej lub prawej.

3. Z magnesem umieszczonym w odległości większej niż 1 cm (jeśli używany jest mały magnes) lub 2 cm (jeśli używany jest duży magnes) od czujnika. Może to spowodować fałszywe alarmy lub awarię czujnika (nie będzie reagował na zamykanie/otwieranie drzwi lub okna).

4. Wewnątrz pomieszczeń o temperaturze i wilgotności poza dopuszczalnymi limitami. Może to spowodować uszkodzenie czujnika.

5. W miejscach, gdzie poziom sygnału Fibra jest niski lub niestabilny.

Poziom sygnału Fibra

Siła sygnału Fibra jest określana przez stosunek liczby niedostarczonych lub uszkodzonych pakietów danych do liczby oczekiwanych w określonym czasie. Ikona w zakładce Urządzenia w aplikacjach Ajax wskazuje siłę sygnału:

• Trzy kreski – doskonały poziom sygnału.

• Dwie kreski — dobry poziom sygnału.

• Jedna kreska – niski poziom sygnału; nie gwarantuje stabilnego działania.

• Przekreślona ikona — brak sygnału; stabilna praca nie jest gwarantowana.

Czym jest test siły sygnału Fibra

Strefa wykrywania

Wybierając miejsce umieszczenia czujnika należy wykonać Test strefy wykrywania. Pozwala on na sprawdzenie działania działanie urządzenia i upewnienie się, że czujnik we właściwy sposób reaguje na otwarcie i zamknięcie drzwi lub okna, wstrząsy i zmianę pochylenia.

Test mocy linii

Test przeprowadza symulację maksymalnego zużycia energii przez urządzenia podłączone do huba. Jeśli system przejdzie test, wszystkie urządzenia będą miały wystarczające zasilanie w każdej sytuacji. Po zakończeniu testu aplikacja wyświetli powiadomienie o stanie każdej linii:

• Test zaliczony.

• Test przeszedł z usterkami.

• Test niezaliczony.

Czym jest Test mocy linii

Przygotowanie projektu systemu

Aby system działał prawidłowo, należy odpowiednio opracować projekt i prawidłowo zainstalować wszystkie urządzenia. Nieprzestrzeganie podstawowych zasad instalacji i zaleceń zawartych w instrukcji użytkownika może spowodować awarię czujnika, fałszywe alarmy lub utratę połączenia z zainstalowanymi urządzeniami.

Przy opracowywaniu planu rozmieszczenia czujników należy uwzględnić schemat połączeń kabli zasilających ułożonych w obiekcie. Przewody sygnałowe muszą być ułożone w odległości co najmniej 50 cm od przewodów zasilających, gdy leżą równolegle, a jeśli się przecinają, musi to być kąt 90°. Warto zauważyć, że w przypadku podłączenia wielu urządzeń do tej samej linii czujniki są podłączane kolejno.

W przypadku obiektów, które są w trakcie budowy lub remontu, kable układa się po wykonaniu podstawowego okablowania obiektu. Do uporządkowania i zabezpieczenia przewodów należy użyć rurek ochronnych; do umocowania można użyć opasek, spinek i klipsów.

W przypadku układania przewodów na zewnątrz (bez montowania ich w ścianach) należy wykorzystać tory kablowe. Tory instalacyjne powinny być wypełnione kablami nie więcej niż do połowy. Nie należy dopuszczać do zwisania przewodów. W miarę możliwości tor powinien być ukryty — np. za meblami.

Przy wyborze przewodu należy wziąć pod uwagę długość linii połączeniowych oraz liczbę podłączanych czujników; parametry te wpływają na poziom sygnału. Zalecamy stosowanie ekranowanych przewodów miedzianych z warstwą izolacyjną wysokiej jakości.

Podczas instalacji należy przestrzegać promienia gięcia podanego przez producenta w specyfikacji przewodu. W przeciwnym razie istnieje ryzyko uszkodzenia lub zniszczenia przewodnika.

Przed instalacją należy sprawdzić, czy kable nie są zagięte i nie mają uszkodzeń fizycznych. Instalację należy wykonać w taki sposób, aby zminimalizować możliwość uszkodzenia przewodów z zewnątrz.

Długość i typ przewodu

Zalecane typy przewodów do podłączenia Superior DoorProtect Plus Fibra do huba:

• Przewód U/UTP kat.5 4×2×0,51 mm (24 AWG), z żyłą miedzianą;

• Przewód sygnałowy 4×0,22 mm², z żyłą miedzianą.

Instalacja i podłączenie

Superior DoorProtect Plus Fibra podłącza się za pomocą kabla 4-żyłowego: dwie żyły do zasilania urządzenia (+24V i GND) oraz dwie żyły do transmisji danych (linia A i linia B).

Przy podłączaniu zacisków urządzenia nie należy skręcać ze sobą przewodów, lecz je zlutować. Końcówki przewodów, które będą podłączane do zacisków, powinny być ocynowane lub zaciśnięte specjalnymi końcówkami. Zapewni to niezawodne połączenie. Podczas instalacji elektrycznej należy przestrzegać procedur bezpieczeństwa i przepisów.

Jak obliczyć długość połączenia przewodowego

Aby zamontować czujnik:

1. Wyłącz hub. Odłącz zasilanie zewnętrzne i baterię zapasową huba.



   1 — Zewnętrzne źródło zasilania
   2 — Bateria zapasowa

2. Poprowadź przewód połączeniowy czujnika do obudowy huba i podłącz przewody do linii.



   +24V — wejście zasilania
   А, B — zaciski sygnałowe
   GND — masa

3. Zdejmij tylny panel czujnika i delikatnie wyłam część perforowaną, aby wyprowadzić kabel na zewnątrz.



4. Poprowadź przewód z huba do obudowy czujnika przez wykonany otwór.

5. Podłącz przewody do zacisków zgodnie z poniższym schematem. Zwracaj uwagę na biegunowość i kolejność podłączenia przewodów. Bezpiecznie przymocuj przewody do zacisków.



   +24V — wejście zasilania
   А, B — zaciski sygnałowe
   GND — masa

6. Jeśli czujnik nie jest ostatnim urządzeniem na linii, przygotuj wcześniej drugi przewód. Końcówki przewodów pierwszego i drugiego kabla, które będą wprowadzone do zacisków syreny, należy ocynować i zlutować ze sobą lub zacisnąć specjalnymi złączkami.

7. Jeśli czujnik jest ostatnim urządzeniem na linii i wykorzystywane jest połączenie Promieniowe (Okablowanie radialne), zainstaluj rezystor końcowy, podłączając go do zacisków sygnałowych urządzenia. Gdy używane jest Połączenie pierścieniowe, rezystor końcowy nie jest potrzebny.

   Zaleca się stosowanie topologii Pierścienia (hub—urządzenie—hub). Jeśli pierścień zostanie przerwany, ani jedno urządzenie nie zostanie wyłączone. W takim przypadku powstają dwie wiązki, które będą dalej normalnie pracować i przekazywać zdarzenia do huba. W przypadku przerwania pierścienia użytkownicy i agencja ochrony otrzymują powiadomienie.



8. Tymczasowo przymocuj czujnik za pomocą taśmy dwustronnej lub innych tymczasowych elementów mocujących w wybranym miejscu instalacji.

9. W razie potrzeby tymczasowo zamocuj magnes.

10. Włącz hub, aby zasilić podłączony czujnik. Po podłączeniu zasilania wskaźnik LED czujnika powiadomi, że urządzenie jest włączone.

11. Dodaj czujnik do systemu.

12. Przeprowadź Test siły sygnału Fibra. Zalecany poziom sygnału to dwie lub trzy kreski. W przeciwnym razie należy sprawdzić połączenie i stan przewodu.

13. Uruchom test strefy wykrywania:

    1. Aby sprawdzić sensor magnetyczny, otwórz i zamknij okno, na którym zamontowane jest urządzenie.

    2. Delikatnie uderz w okno/drzwi, aby sprawdzić sensor wibracji.

    3. Aby sprawdzić sensor pochylenia, uchyl okno, na którym zamontowane jest urządzenie.

14. Jeśli podczas testu czujnik nie reaguje w 5 na 5 przypadków, rozważ zmianę miejsca lub sposobu montażu. Magnes może znajdować się zbyt daleko od czujnika lub czujnik może być zainstalowany nieprawidłowo.

15. Zamocuj czujnik za pomocą dołączonych wkrętów, wykorzystując co najmniej dwa punkty mocowania (jeden z nich znajduje się w perforowanej części platformy montażowej nad stykiem antysabotażowym). W przypadku stosowania innych elementów łączących należy upewnić się, że nie uszkodzą one ani nie zdeformują uchwytu montażowego.

    Taśma dwustronna może być używana tylko do tymczasowego montażu. Urządzenie przymocowane za pomocą taśmy klejącej może w każdej chwili odkleić się od powierzchni. Dopóki urządzenie jest przyklejone taśmą, styk antysabotażowy nie zadziała po oderwaniu urządzenia od powierzchni.

Podłączanie przewodowego czujnika innej firmy

Do Superior DoorProtect Plus Fibra można podłączyć za pomocą zacisków przewodowy czujnik NC (normalnie zamknięty) dowolnego typu – ruchu, magnetyczny, wibracji.

Superior DoorProtect Plus Fibra nie zapewnia zasilania czujnika innej firmy. Trzeba je podłączyć oddzielnie. Aby sprawdzić rodzaj i napięcie wejściowe czujnika innej firmy, sprawdź dokumentację urządzenia lub skontaktuj się z działem wsparcia producenta.

Zainstaluj czujnik innej firmy nie dalej niż 1 metr od Superior DoorProtect Plus Fibra. Zwiększenie długości przewodu pogarsza komunikację między urządzeniami.

Aby podłączyć przewodowy czujnik innej firmy:

1. Wyłącz hub i odłącz zasilanie. Odłącz baterię zapasową.

2. Zdejmij przedni panel Superior DoorProtect Plus Fibra.

3. Poprowadź przewód z czujnika przewodowego innego producenta do obudowy Superior DoorProtect Plus Fibra.

4. Podłącz czujnik przewodowy do zacisków Superior DoorProtect Plus Fibra.



   NC — zacisk połączeniowy
   GND — masa

5. Włącz hub.

6. W ustawieniach Superior DoorProtect Plus Fibra włącz opcję Styk zewnętrzny.

7. Sprawdź działanie podłączonego czujnika przewodowego.

Dodawanie do systemu

Przed dodaniem urządzenia

1. Zainstaluj aplikację Ajax PRO.

2. Zaloguj się na konto PRO lub utwórz nowe.

3. Wybierz przestrzeń lub utwórz nową.

   Czym jest przestrzeń

   Jak utworzyć przestrzeń

   Funkcja przestrzeni jest dostępna dla aplikacji w następujących wersjach lub nowszych:

   • Ajax Security System 3.0 dla systemu iOS;

   • Ajax Security System 3.0 dla systemu Android;

   • Ajax PRO: Tool for Engineers 2.0 dla systemu iOS;

   • Ajax PRO: Tool for Engineers 2.0 dla systemu Android;

   • Ajax PRO Desktop 4.0 dla systemu macOS;

   • Ajax PRO Desktop 4.0 dla systemu Windows.

4. Dodaj co najmniej jedno wirtualne pomieszczenie.

5. Dodaj kompatybilny hub do przestrzeni. Upewnij się, że hub jest włączony i ma dostęp do internetu przez sieć Ethernet, Wi-Fi i/lub komórkową.

6. Upewnij się, że przestrzeń jest rozbrojona, a hub nie rozpoczyna aktualizacji, sprawdzając statusy w aplikacji Ajax.

Jak dodać Superior DoorProtect Plus Fibra

Są dwa sposoby dodawania urządzeń: ręcznie i automatycznie.

Aby dodać czujnik ręcznie:

1. Otwórz aplikację w wersji PRO. Wybierz hub, do którego chcesz dodać Superior DoorProtect Plus Fibra.

2. Przejdź do karty Urządzenia i kliknij Dodaj urządzenie.

3. Nadaj nazwę czujnikowi, zeskanuj lub wpisz kod QR (umieszczony na obudowie czujnika i opakowaniu), wybierz pomieszczenie i grupę (jeśli włączony jest Tryb grupowy).

4. Kliknij Dodaj.

Aby dodać czujnik automatycznie:

1. Otwórz aplikację w wersji PRO. Wybierz hub, do którego chcesz dodać Superior DoorProtect Plus Fibra.

2. Przejdź do karty Urządzenia i kliknij Dodaj urządzenie.

3. Wybierz Dodaj wszystkie urządzenia Fibra. Po zeskanowaniu zostaną pokazane na ekranie wszystkie urządzenia fizycznie podłączone do huba, które nie zostały jeszcze dodane do systemu. Urządzenia są posortowane według linii, do których są fizycznie podłączone.

Po zeskanowaniu linii czujniki zostaną wyświetlone na karcie Urządzenia . Kolejność urządzeń zależy od linii, do której są podłączone.

Domyślnie nazwa urządzenia zawiera nazwę czujnika i jego identyfikator. Aby połączyć czujnik z hubem, wprowadź jego nazwę i przypisz mu pomieszczenie oraz grupę (jeśli w ustawieniach huba włączony jest tryb grupowy).

Aby sprawdzić, o który czujnik chodzi, skorzystaj z sygnalizacji LED lub wyzwolenia czujnika.

Metoda 1: przez sygnalizację LED

Kliknij dowolną pozycję na liście urządzeń dostępnych do dodania. Dioda LED tego czujnika zacznie migać. Dzięki temu wiesz, który czujnik dodajesz, jak go prawidłowo nazwać i do którego pomieszczenia lub grupy go przypisać.

Aby dodać czujnik:

1. Kliknij czujnik na liście.

2. Utwórz nazwę.

3. Określ pomieszczenie i grupę bezpieczeństwa (jeśli są włączone).

4. Kliknij Zapisz.

Jeśli czujnik zostanie pomyślnie połączony z hubem, zniknie on z listy dostępnych czujników.

Metoda 2: przez alarm czujnika

Włącz opcję Nadaj priorytet wyzwalanym urządzeniom nad listą czujników.

Wyzwolenie alarmu. Po wyzwoleniu czujnik przesunie się na początek listy w kategorii Urządzenia wyzwolone. Czujnik pozostanie w tej kategorii przez 5 sekund, po czym powróci do kategorii Linie.

Aby dodać czujnik:

1. Kliknij czujnik na liście.

2. Utwórz nazwę.

3. Określ pomieszczenie i grupę bezpieczeństwa (jeśli są włączone).

4. Kliknij Zapisz.

Jeśli czujnik zostanie pomyślnie połączony z hubem, zniknie z listy dostępnych czujników.

Jeśli połączenie nie powiedzie się, sprawdź poprawność połączenia przewodowego i spróbuj ponownie. Jeśli do huba dodano już maksymalną liczbę urządzeń (dla Superior Hub Hybrid domyślną wartością jest 100), przy próbie dodania urządzenia pojawi się powiadomienie o błędzie.

Superior DoorProtect Plus Fibra współpracuje z jednym hubem. Po podłączeniu do nowego huba czujnik przestaje wymieniać polecenia ze starym. Po dodaniu do nowego huba Superior DoorProtect Plus Fibra nie jest usuwany z listy urządzeń starego huba. Trzeba to zrobić ręcznie w aplikacji Ajax.

Awarie

Gdy czujnik zidentyfikuje usterkę (np. nie ma połączenia z hubem poprzez protokół Fibra), aplikacja Ajax wyświetli licznik awarii w lewym górnym rogu ikony urządzenia.

Wszystkie awarie są pokazywane w stanach czujnika. Pola z usterkami zostaną zaznaczone na czerwono.

Awaria jest wyświetlana w następujących sytuacjach:

• Temperatura czujnika jest poza dopuszczalnymi granicami.

• Obudowa czujnika jest otwarta (wyzwolono styk antysabotażowy).

• Nie ma połączenia z hubem przez protokół Fibra.

Ikony

Ikony pokazują niektóre stany Superior DoorProtect Plus Fibra. Można je wyświetlić w aplikacji Ajax na karcie Urządzenia .

Stany

Stany zawierają informacje o urządzeniu i jego parametrach pracy. Stany Superior DoorProtect Plus Fibra można znaleźć w aplikacji Ajax:

1. Przejdź do karty Urządzenia .

2. Wybierz Superior DoorProtect Plus Fibra z listy.

Ustawienia

Zo past u de instellingen van de detector aan in de Ajax-app:

1. Przejdź do karty Urządzenia .

2. Wybierz Superior DoorProtect Plus Fibra z listy.

3. Przejdź do Ustawień, klikając ikonę kółka zębatego .

4. Ustaw wymagane parametry.

5. Kliknij Powrót, aby zapisać ustawienia.

Konfigurowanie Dzwonka

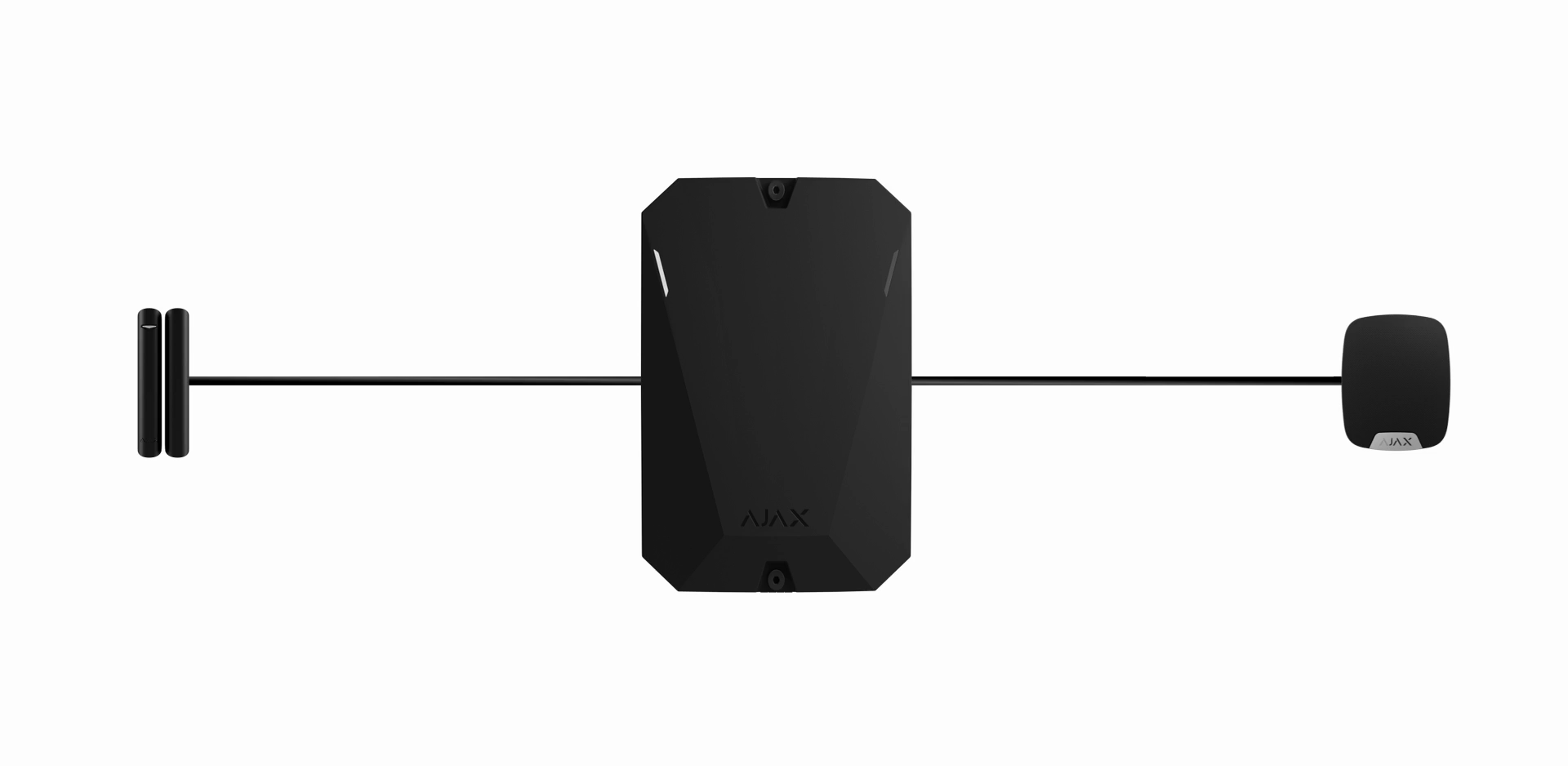

Dzwonek to sygnał dźwiękowy syreny Ajax informujący o wyzwoleniu czujników magnetycznych, gdy system jest rozbrojony. Funkcja jest wykorzystywana na przykład w sklepach do powiadamiania pracowników, że ktoś wszedł do budynku.

Dzwonek ustawia się w dwóch etapach: konfiguracja czujników magnetycznych i syren.

Dowiedz się więcej

Ustawienia czujników

1. Przejdź do menu Urządzenia .

2. Wybierz czujnik Superior DoorProtect Plus Fibra.

3. Przejdź do Ustawień, klikając ikonę koła zębatego w prawym górnym rogu.

4. Przejdź do menu Ustawienia dzwonka.

5. Wybierz zdarzenia, o których ma powiadamiać syrena:

   1. Otwarcie drzwi lub okna.

   2. Jeśli styk zewnętrzny jest otwarty (dostępne, jeśli włączono opcję Zewnętrzny styk).

6. Wybierz dźwięk powiadomienia: od 1 do 4 krótkich sygnałów dźwiękowych. Po wybraniu opcji aplikacja Ajax odtworzy dźwięk.

7. Kliknij dwukrotnie Powrót, aby zapisać nowe ustawienia.

8. Skonfiguruj żądaną syrenę.

Jak skonfigurować syrenę dla funkcji Dzwonka

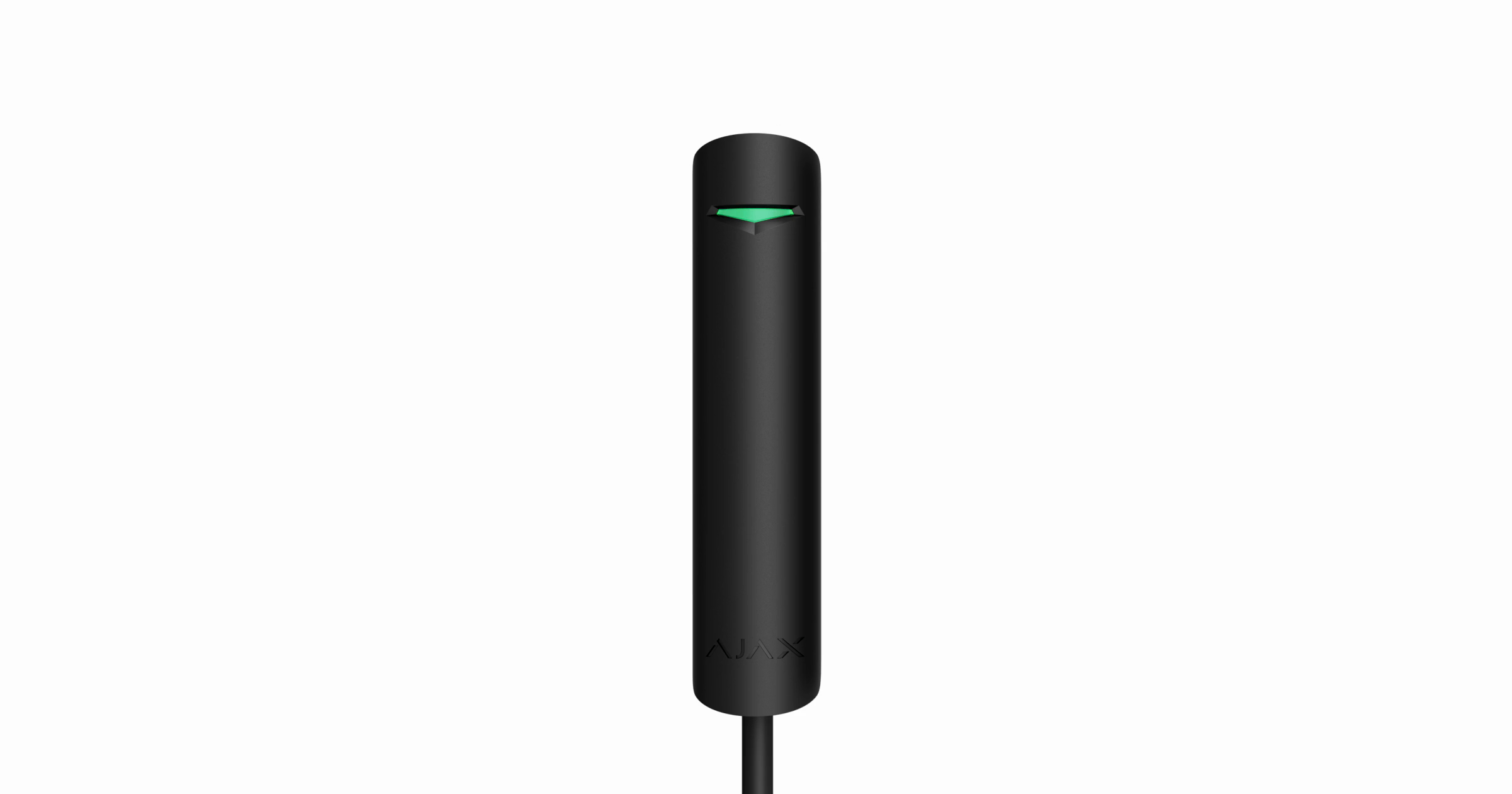

Wskazanie

Test działania

System Ajax udostępnia kilka rodzajów testów, które mają zapewnić prawidłowy wybór miejsca instalacji urządzeń. Test Superior DoorProtect Plus Fibra nie zaczyna się natychmiast, ale nie później niż po upływie jednego okresu pingu hub—czujnik (36 sekund przy domyślnych ustawieniach huba). Czas odpytywania urządzeń można zmienić w menu Fibra w ustawieniach huba.

Aby uruchomić test w aplikacji Ajax:

1. Wybierz przestrzeń, jeśli masz ich kilka lub korzystasz z aplikacji PRO.

2. Przejdź do menu Urządzenia .

3. Wybierz Superior DoorProtect Plus Fibra.

4. Przejdź do Ustawień .

5. Wybierz test:

   1. Test siły sygnału Fibra

   2. Strefa wykrywania

6. Uruchom i przeprowadź test.

Konserwacja

Regularnie sprawdzaj działanie czujnika. Czyść na bieżąco obudowę czujnika z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej ściereczki, odpowiedniej do pielęgnacji sprzętu.

Do czyszczenia czujnika nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.

Dane techniczne

Wszystkie dane techniczne

Zgodność z normami

Konfiguracja zgodna z wymaganiami EN

Gwarancja

Gwarancja dla produktów spółki z ograniczoną odpowiedzialnością „Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.

Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.

Zobowiązania gwarancyjne

Umowa użytkownika

Kontakt ze wsparciem technicznym:

• e-mail

• Telegram

Wyprodukowane przez “AS Manufacturing” LLC
