Instrukcja użytkownika EN54 Fire Hub Jeweller

Zaktualizowano

Wersja 9

Instrukcja użytkownika EN54 Fire Hub Jeweller

EN54 Fire Hub Jeweller to bezprzewodowe urządzenie sterujące i sygnalizacyjne (CIE) dla systemu alarmu pożarowego, obsługujące urządzenia ochrony przed włamaniem. Umożliwia integrację wykrywania pożaru EN 54 z alarmem włamaniowym EN 50131, automatyzacją i monitoringiem wideo w jednym systemie. CIE jest wyposażony w 10,1-calowy wyświetlacz dotykowy, który zapewnia powiadomienia o alarmach pożarowych, aktualizacje stanu systemu i wygodne sterowanie systemem pożarowym.

CIE wymaga połączenia z Internetem, aby uzyskać dostęp do serwera Ajax Cloud. Obsługiwane kanały komunikacji obejmują Ethernet, Wi-Fi i dwie karty SIM.

EN54 Fire Hub Jeweller może działać autonomicznie przez 24 lub 72 godziny, w zależności od baterii. Bateria zapasowa nie stanowi zawartości pełnego zestawu. Należy używać wyłącznie kompatybilnych baterii: EN54 Internal Battery (24h) lub EN54 Internal Battery (72h).

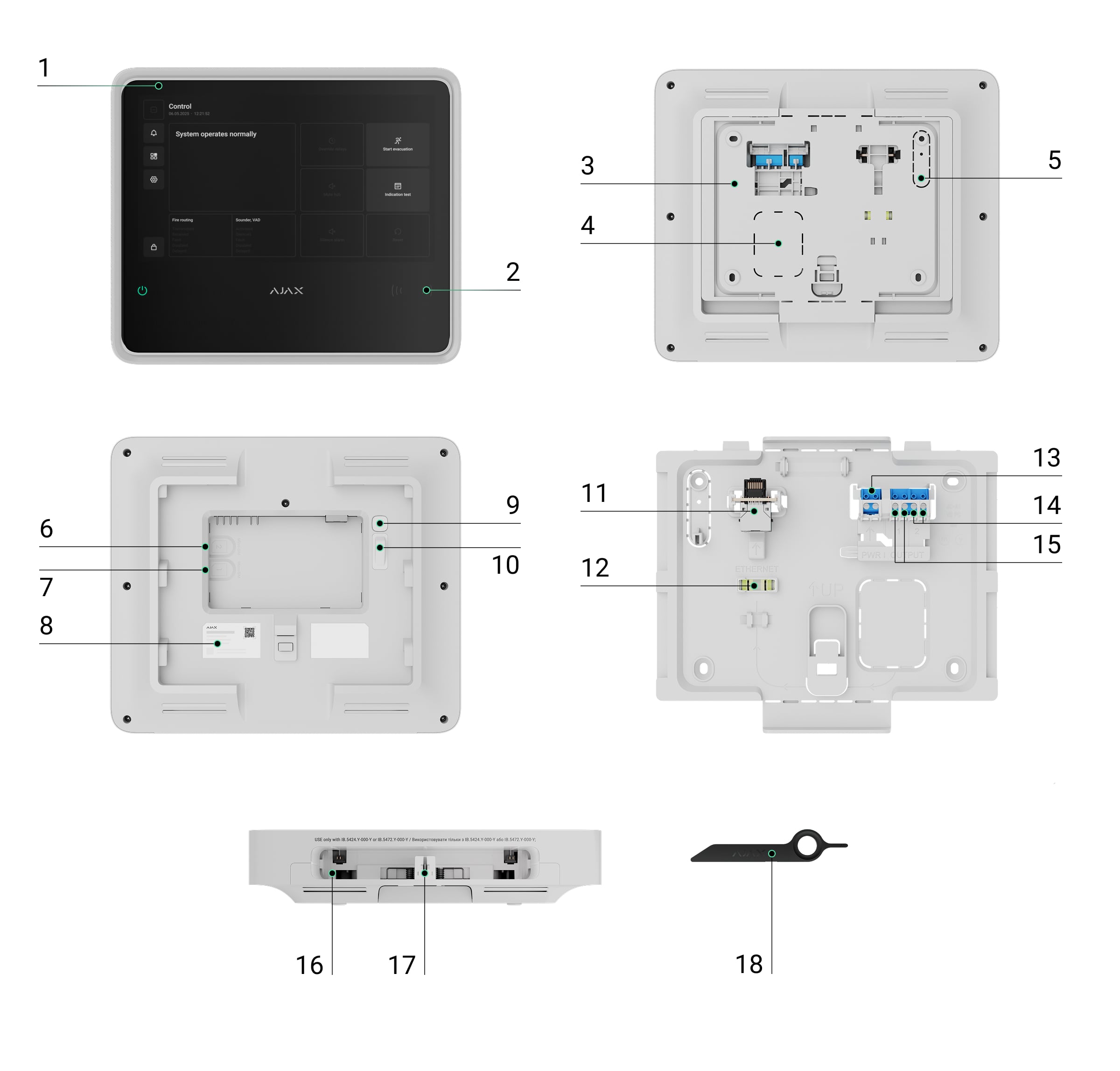

Elementy funkcjonalne

Elementy funkcjonalne
  1. Wyświetlacz dotykowy IPS o przekątnej 10,1″.
  2. Czytnik kart/breloków (dostępne wkrótce).
  3. Uchwyt montażowy SmartBracket.
  4. Perforowana część uchwytu montażowego do poprowadzenia przewodów przez ścianę.
  5. Perforowana część uchwytu montażowego, która wyzwala przycisk styku antysabotażowego, jeśli urządzenie zostanie oderwane od powierzchni. Nie należy odłamywać.
  6. Szczelina karty micro SIM 2.
  7. Szczelina karty micro SIM 1.
  8. Kod QR i ID (numer seryjny) urządzenia.
  9. Przycisk zasilania.
  10. Przycisk styku antysabotażowego.
  11. Złącze przewodu Ethernet.
  12. Poziomica bąbelkowa do sprawdzania kąta nachylenia uchwytu podczas instalacji.
  13. Zaciski do podłączenia przewodu zasilania. Uwaga: zaciski przewodów zasilających nie są zależne od polaryzacji — przewód fazowy i neutralny można podłączyć do dowolnego zacisku.
  14. Wyjście przekaźnikowe 2 — do powiadamiania stacji monitorowania o alarmach pożarowych.
  15. Wyjście przekaźnikowe 1 — do ostrzegania stacji monitorowania o błędach systemu.
  16. Gniazdo na baterię wewnętrzną (brak w zestawie).
  17. Otwór na specjalne narzędzie.
  18. Specjalne narzędzie (klucz).

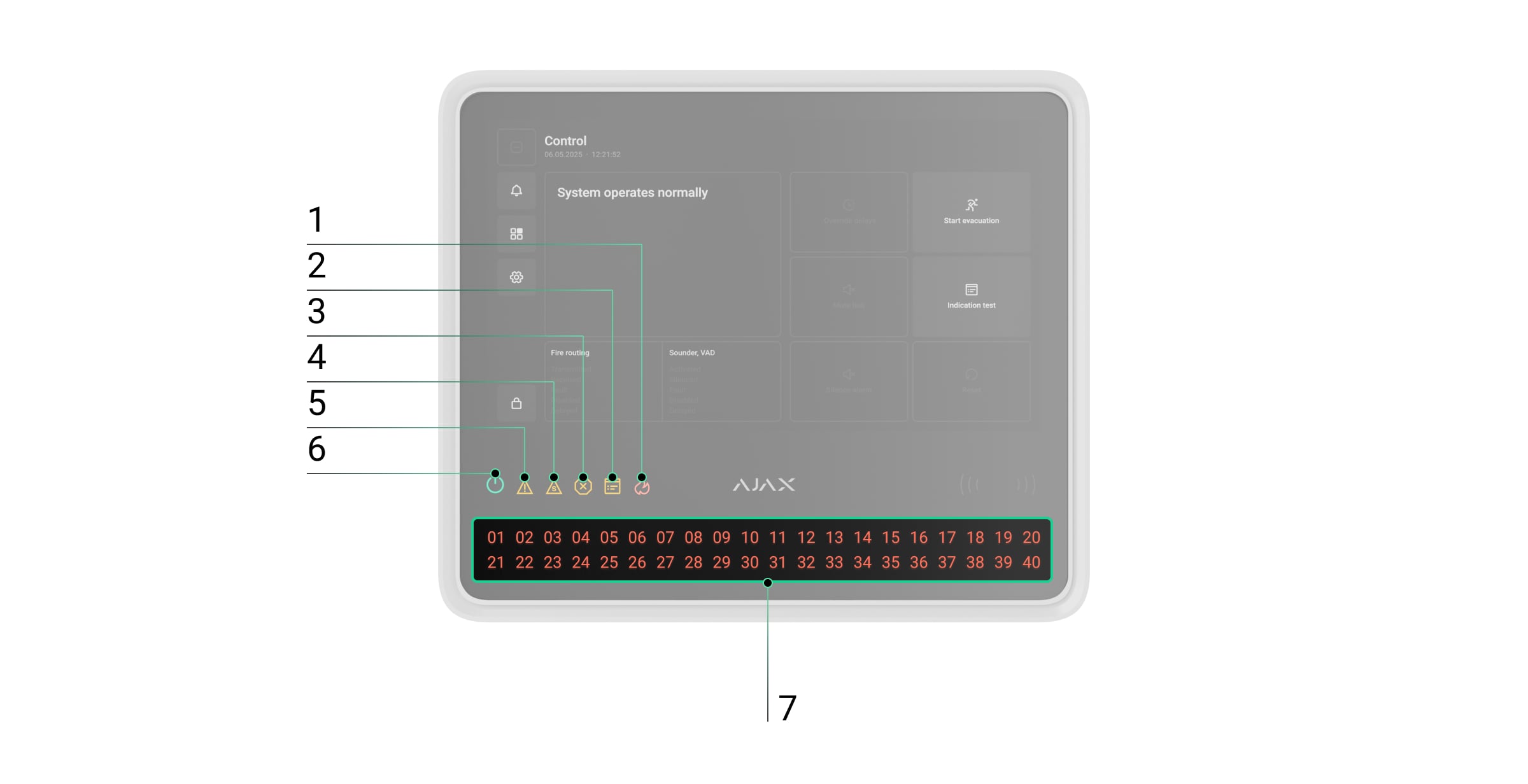

Wskaźniki LED

Wskaźniki LED
  1. Wskaźnik alarmu pożarowego.
  2. Wskaźnik testowy.
  3. Wskaźnik wyłączenia.
  4. Wskaźnik błędu systemu.
  5. Wskaźnik błędu.
  6. Wskaźnik źródła zasilania.
  7. Wskaźniki LED stref pożarowych.

Zasada działania

EN54 Fire Hub Jeweller to CIE systemu Ajax przeznaczonego do kompleksowego zarządzania systemami bezpieczeństwa pożarowego. Obsługuje również ochronę przed włamaniem, monitoring wideo i urządzenia automatyzacji, dzięki czemu stanowi ujednolicone rozwiązanie do ochrony obiektów komercyjnych i publicznych. CIE steruje działaniem podłączonych urządzeń i wskazuje aktualny stan systemu bezpieczeństwa pożarowego.

CIE jest dodawane do przestrzeni — wirtualnego obiektu, który łączy różne autonomiczne urządzenia zainstalowane w tym samym obiekcie.

Jak utworzyć przestrzeń

Do EN54 Fire Hub Jeweller można podłączyć do 200 bezprzewodowych urządzeń Ajax. Po podłączeniu zapewniają ochronę przed pożarem, włamaniem i zalaniem, a także umożliwiają sterowanie urządzeniami elektrycznymi — za pomocą scenariuszy automatyzacji lub ręcznie przez aplikacje mobilne, przycisk napadowy, LightSwitch lub klawiaturę z ekranem dotykowym.

Aby monitorować działanie wszystkich podłączonych urządzeń, CIE komunikuje się z nimi za pomocą dwóch szyfrowanych protokołów:

1. Jeweller to protokół radiowy do przesyłania zdarzeń i alarmów z urządzeń bezprzewodowych Ajax. Zasięg komunikacji wynosi do 1800 m w otwartej przestrzeni, bez przeszkód, takich jak ściany, drzwi czy konstrukcje międzypiętrowe.

Dowiedz się więcej o Jeweller

2. Wings to protokół radiowy do przesyłania dużych pakietów danych. Zasięg komunikacji wynosi również do 1800 m w otwartej przestrzeni.

Dowiedz się więcej o Wings

Jeśli czujnik pożarowy zostanie wyzwolony, system podniesie alarm w ciągu trzech sekund. W takim przypadku CIE aktywuje syreny, uruchamia scenariusze i powiadamia stację monitorowania oraz wszystkich użytkowników.

Zapobieganie pożarom

EN54 Fire Hub Jeweller jest w pełni zgodny z kluczowymi standardami wykrywania pożaru i systemów alarmów pożarowych, w szczególności z EN 54. Umożliwia budowanie bezprzewodowych systemów wykrywania pożaru i alarmowania w obiektach komercyjnych i publicznych.

Urządzenia Ajax z EN54 Line podłączone do CIE są przypisane do jednej z 40 Stref pożarowych. Gdy wykryty zostanie pożar w jakiejkolwiek strefie lub naciśnięty zostanie ręczny ostrzegacz pożarowy Ajax, wszystkie sygnalizatory dźwiękowe Ajax EN54 i urządzenia VAD w całym obiekcie uruchamiają alarm.

Wyświetlacz CIE pokazuje pełne informacje o zdarzeniu: przyczyna alarmu, czas jego rozpoczęcia oraz gdzie (strefa, pomieszczenie, lokalizacja), wraz z ostatnio aktywowaną strefą i łączną liczbą stref w stanie alarmu pożarowego.

Zapobieganie pożarom

Dzięki intuicyjnemu interfejsowi i szczegółowej wskazówce LED użytkownicy mogą szybko reagować na alarmy, lokalizować pożar lub ręcznie aktywować alarm pożarowy. CIE jest również wyposażony w sygnalizator, który zapewnia słyszalne powiadomienia o alarmie o głośności co najmniej 60 dB w odległości 1 m od urządzenia.

Użytkownicy z odpowiednimi uprawnieniami i poziomem dostępu mogą wyciszyć, wznowić lub zresetować alarm pożarowy z poziomu wyświetlacza CIE lub za pomocą aplikacji Ajax: karta Sterowanie ControlFilled-M → naciśnij ikonę FireFilled-M. W zależności od ustawień CIE, wyciszony alarm pożarowy może być automatycznie ponownie uruchomiony, jeśli zostanie wykryty pożar w nowej strefie, lub użytkownicy mogą być powiadamiani tylko za pośrednictwem wskazania CIE i powiadomień w aplikacji. Nawet jeśli wcześniej wyciszono sygnalizator CIE, nadal wyda alarm w przypadku pożaru w nowej strefie lub w przypadku nowych błędów. Sygnalizatory dźwiękowe i VAD mogą być również ręcznie włączane z poziomu CIE lub za pośrednictwem karty Sterowanie ControlFilled-M w aplikacjach Ajax. Jeżeli stan alarmu pożarowego zostanie zresetowany, gdy czujniki nadal rejestrują pożar, system ponownie podniesie alarm po 20 sekundach.

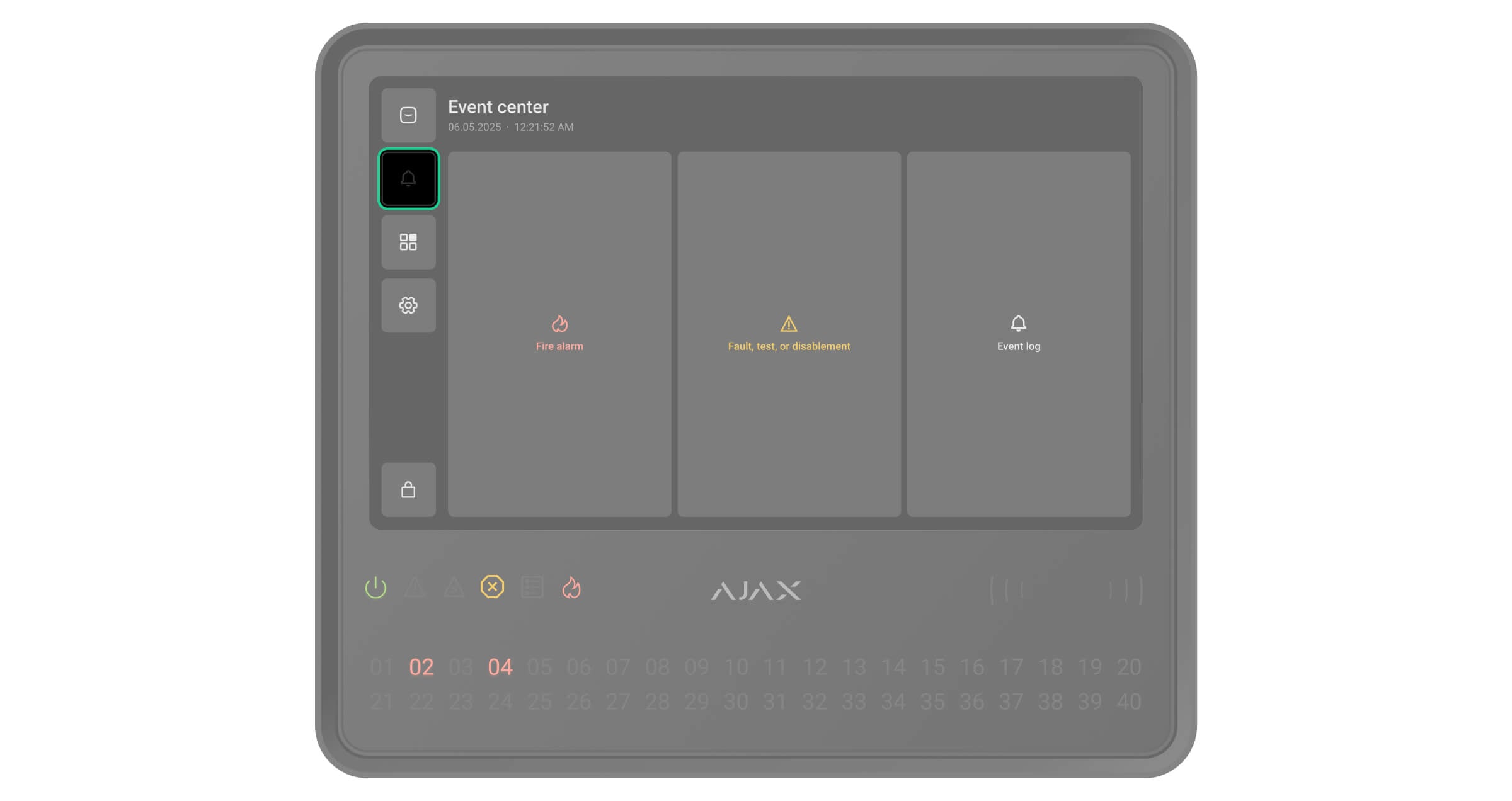

Centrum zdarzeń

Centrum zdarzeń

Aplikacje Ajax prowadzą szczegółowy dziennik alarmów, wydarzeń związanych z bezpieczeństwem oraz działań użytkowników. Wyświetlacz CIE również wyświetla dziennik zdarzeń, ograniczony do urządzeń Ajax EN54 podłączonych do CIE. Karta Centrum zdarzeń zawiera szczegółowe informacje na temat alarmów pożarowych, błędów urządzeń, wyłączeń, testów oraz innych ważnych zdarzeń. Informacje są zorganizowane w oddzielnych kartach, aby ułatwić nawigację.

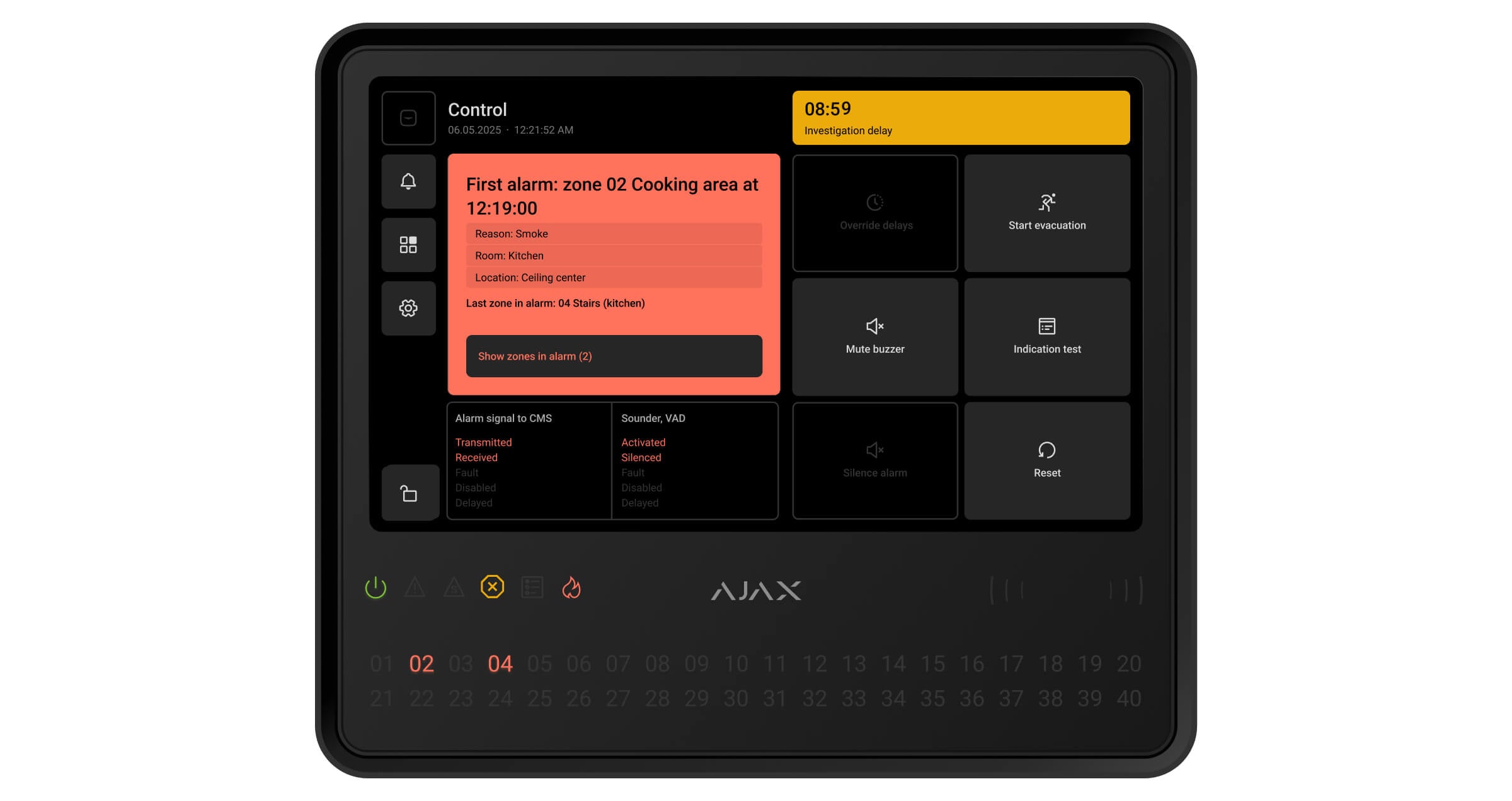

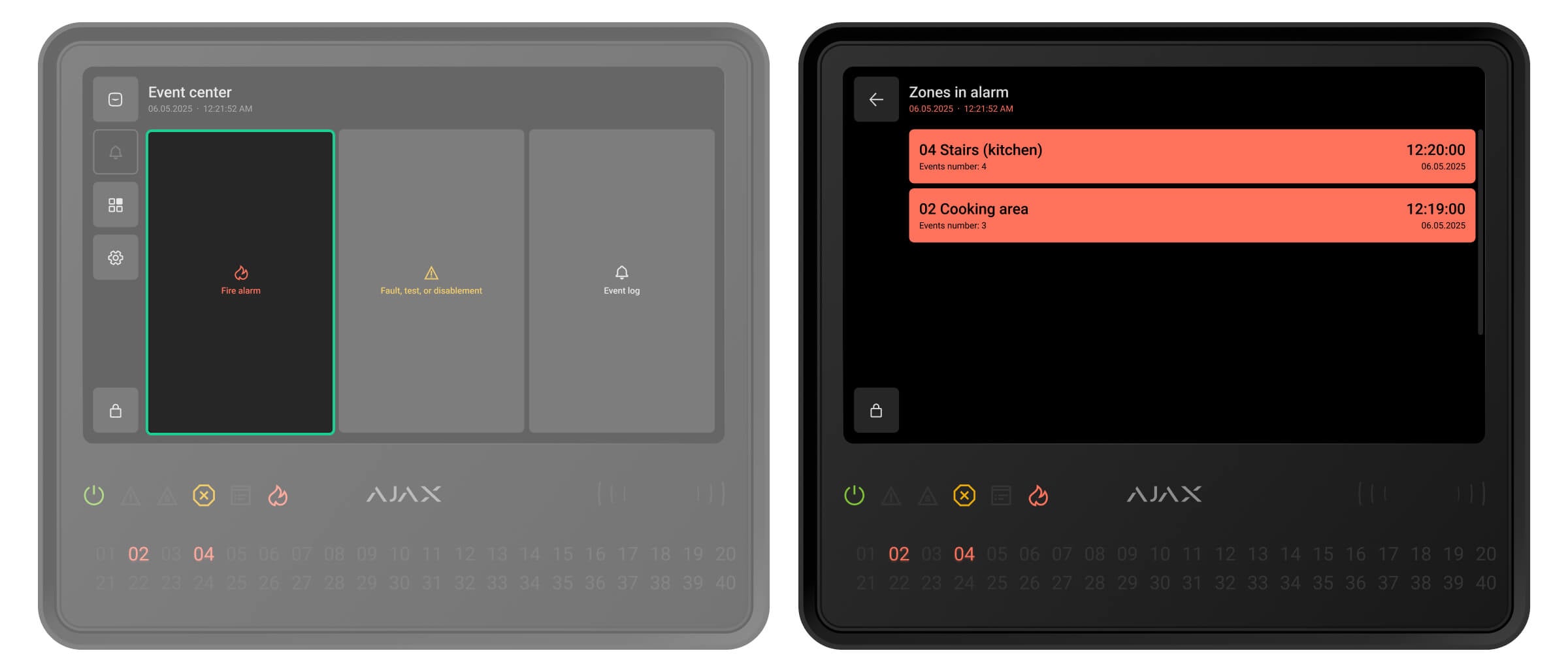

Karta alarmu pożarowego

Karta alarmu pożarowego

Karta Alarm pożarowy staje się aktywna tylko wtedy, gdy w systemie zostanie wykryty pożar. Naciśnięcie tej karty otwiera listę stref, które znajdują się aktualnie w stanie alarmu pożarowego, uporządkowanych według czasu rozpoczęcia pożaru. Wybierając strefę z listy, wyświetlacz pokazuje alarmy zarejestrowane w tej strefie.

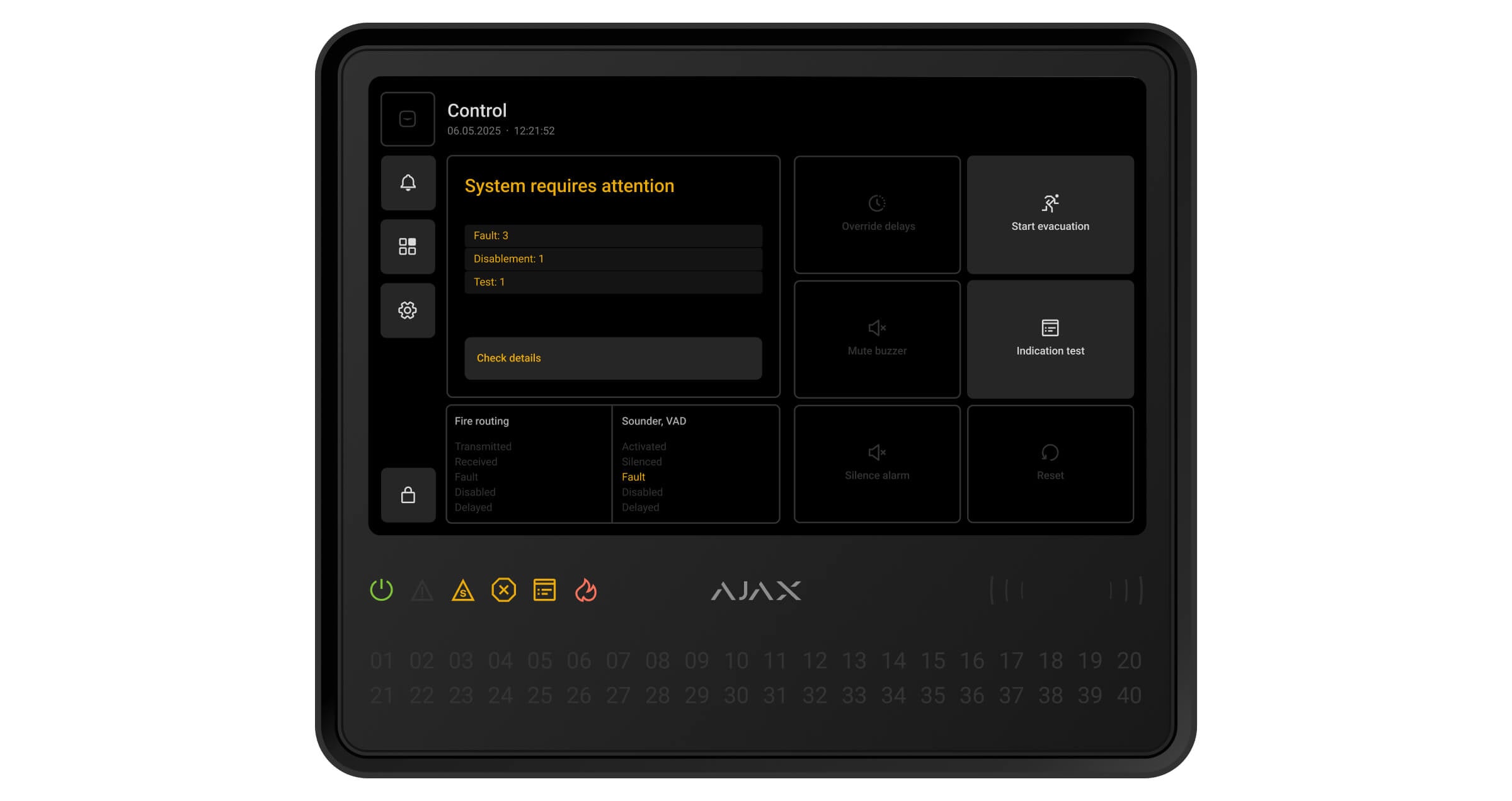

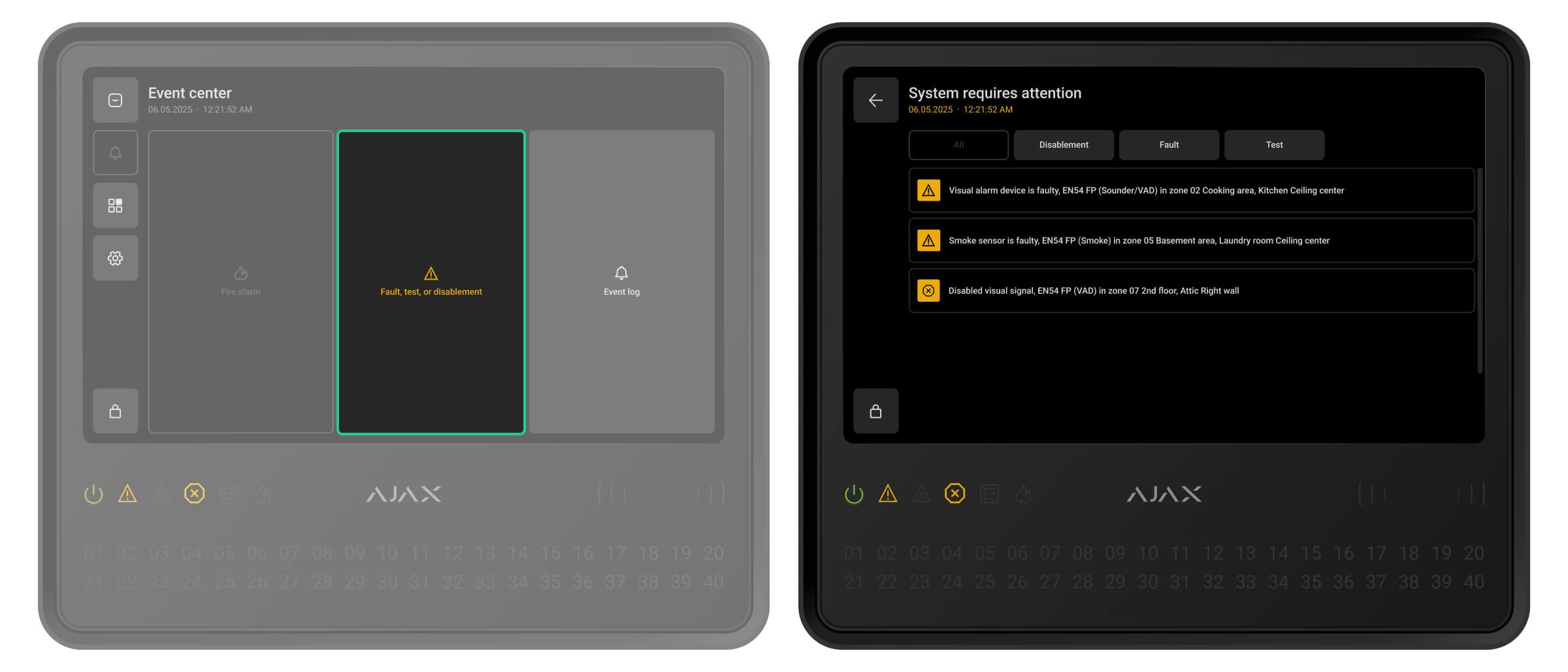

Karta błędu, testu lub wyłączenia

Karta błędu, testu lub wyłączenia

Karta Błąd, test lub wyłączenie wyświetla wszystkie aktywne zdarzenia systemowe odpowiadające typom wymienionym w jej nazwie. Karta staje się aktywna wyłącznie wtedy, gdy system przeprowadza test urządzeń Ajax EN54, gdy niektóre urządzenia są całkowicie lub częściowo wyłączone, lub gdy wystąpił błąd w systemie alarmu pożarowego, który nie został jeszcze usunięty. Naciśnięcie tej karty otwiera listę odpowiednich zdarzeń systemowych.

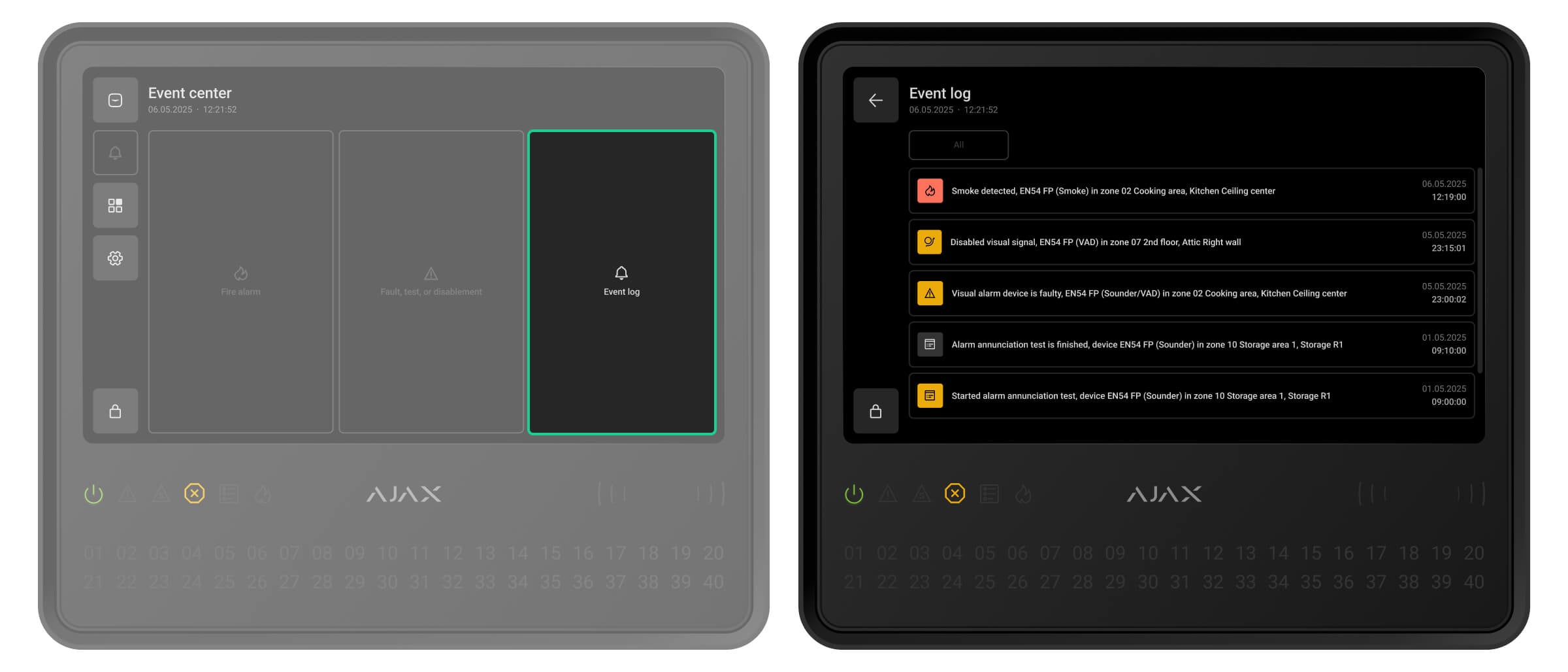

Karta dziennika zdarzeń

Karta dziennika zdarzeń

Karta Dziennik zdarzeń jest zawsze aktywna. Naciśnięcie go otwiera chronologiczny wykaz wszystkich wydarzeń i alarmów związanych z systemem alarmu pożarowego. Rejestr zdarzeń CIE przechowuje do 6000 zdarzeń.

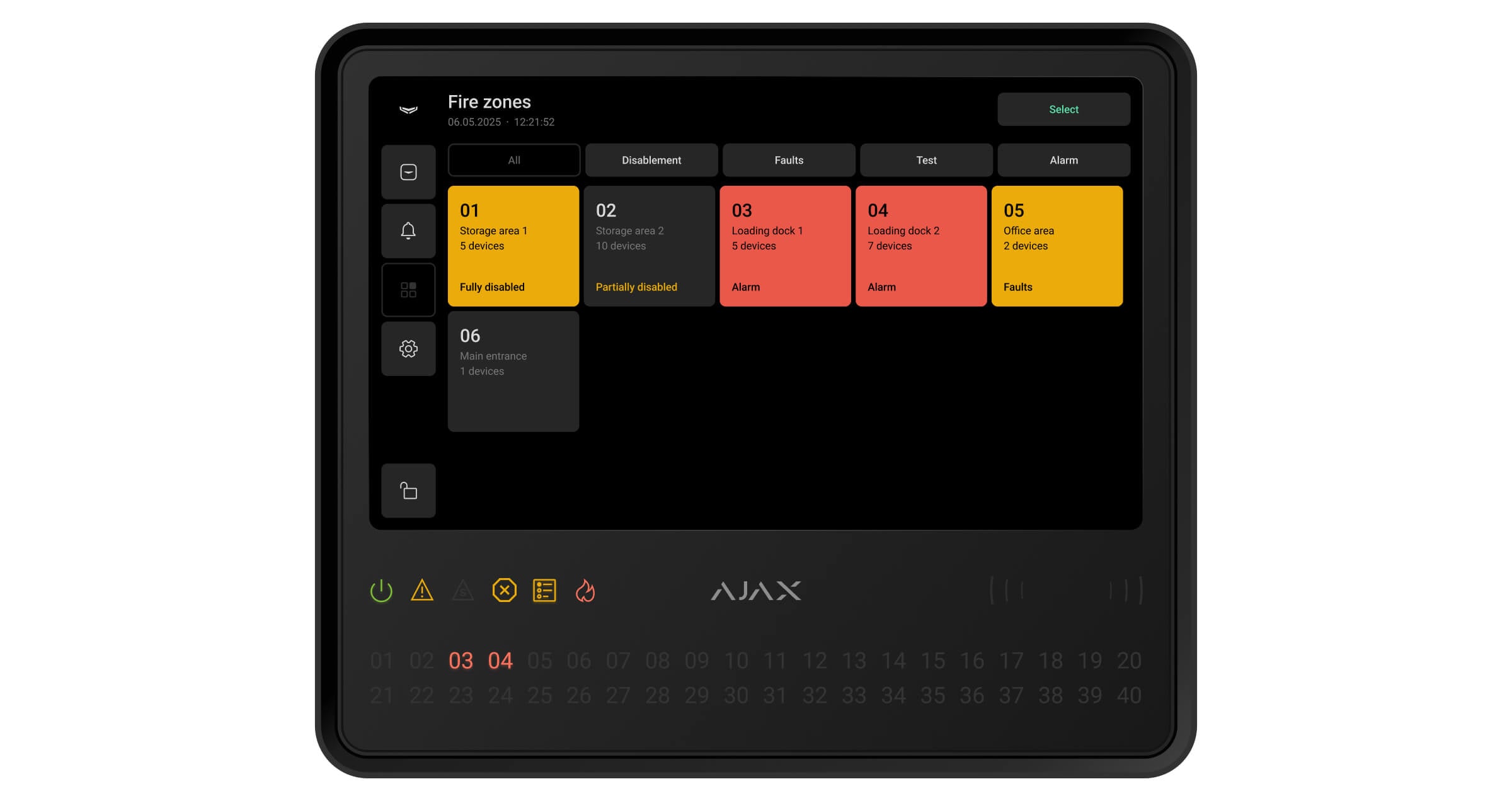

Strefy pożarowe

Strefy pożarowe

EN54 Fire Hub Jeweller umożliwia zarządzanie urządzeniami Ajax EN54 w różnych Strefach pożarowych. Użytkownicy mogą szybko uzyskać dostęp do listy Stref pożarowych z wyświetlacza CIE, aby zobaczyć aktualny stan każdej strefy i sprawdzić, czy w nich występują jakiekolwiek dezaktywacje urządzeń. Administrator lub użytkownik z poziomem dostępu 2 może uruchomić test lub wyłączyć urządzenia bezpośrednio z ekranu dotykowego CIE.

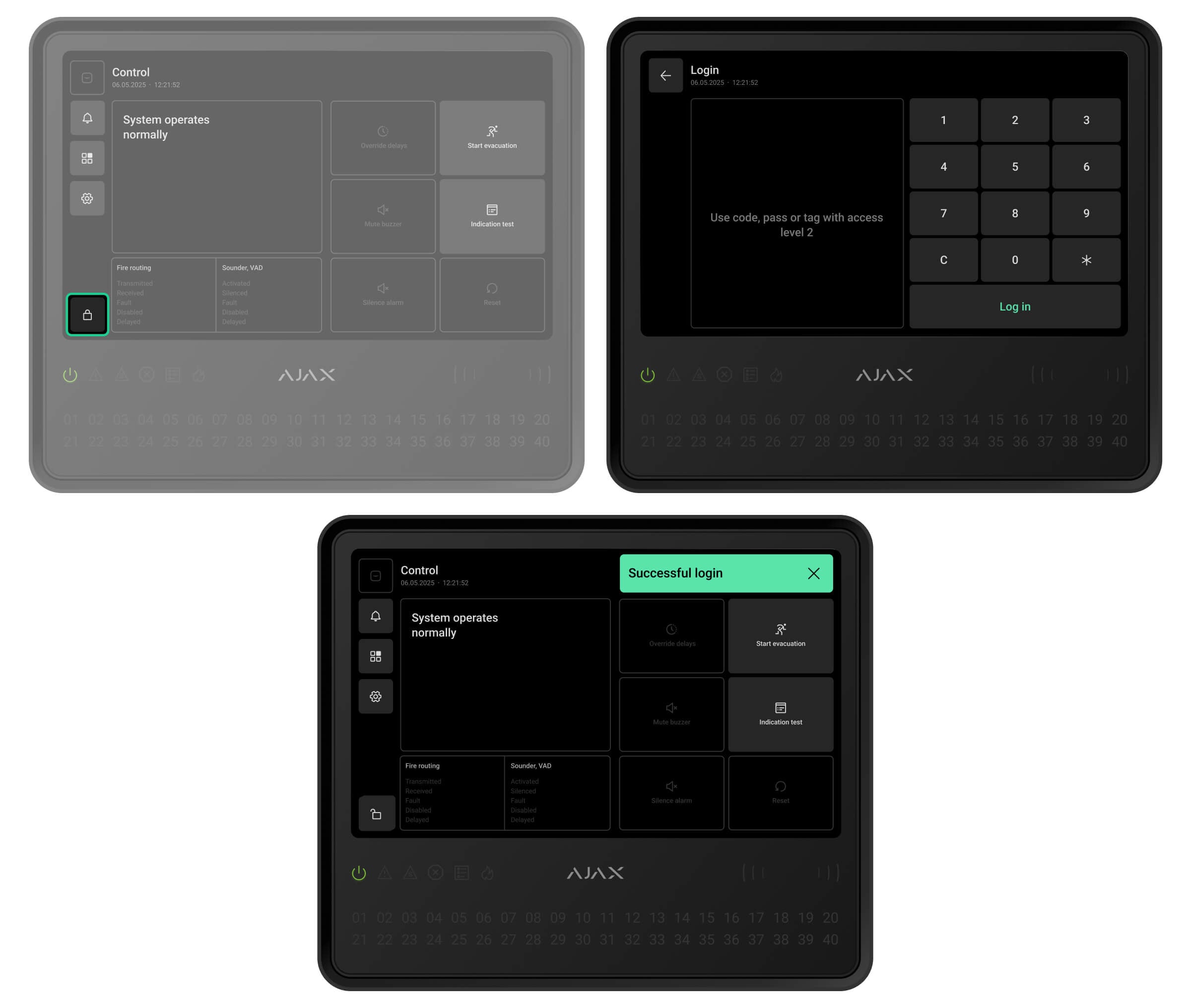

Autoryzacja

Autoryzacja

Nieupoważnieni użytkownicy mają dostęp do zakładki Sterowanie i mogą wykonywać podstawowe czynności: uruchamiać test wskazań, wyciszać sygnalizator CIE lub pomijać skonfigurowane opóźnienia, aby wysłać alarm do stacji monitorującej w przypadku pożaru.

Autoryzowani użytkownicy z poziomem dostępu 2 lub wyższym mają dostęp do szerszej funkcjonalności CIE, takiej jak uruchamianie ewakuacji, wyciszanie alarmów, przeprowadzanie testów urządzeń itp.

Dostępne metody autoryzacji:

  • Wprowadzanie kodu osobistego na wyświetlaczu CIE.
  • Wprowadzanie kodu dostępu na wyświetlaczu CIE.
  • Przyłożenie Tag lub Pass do czytnika (dostępne niebawem).
  • Aktywacja przełącznika klucza strażackiego innej firmy podłączonego przez EN54 I/O Module (2X2) Jeweller.

Dowiedz się więcej o tym, jak skonfigurować przełącznik klucza strażackiego innej firmy

Poziom dostępu 2 można skonfigurować w aplikacjach Ajax:

Uprawnienia i rodzaje kont użytkowników

Prywatności

Prywatności

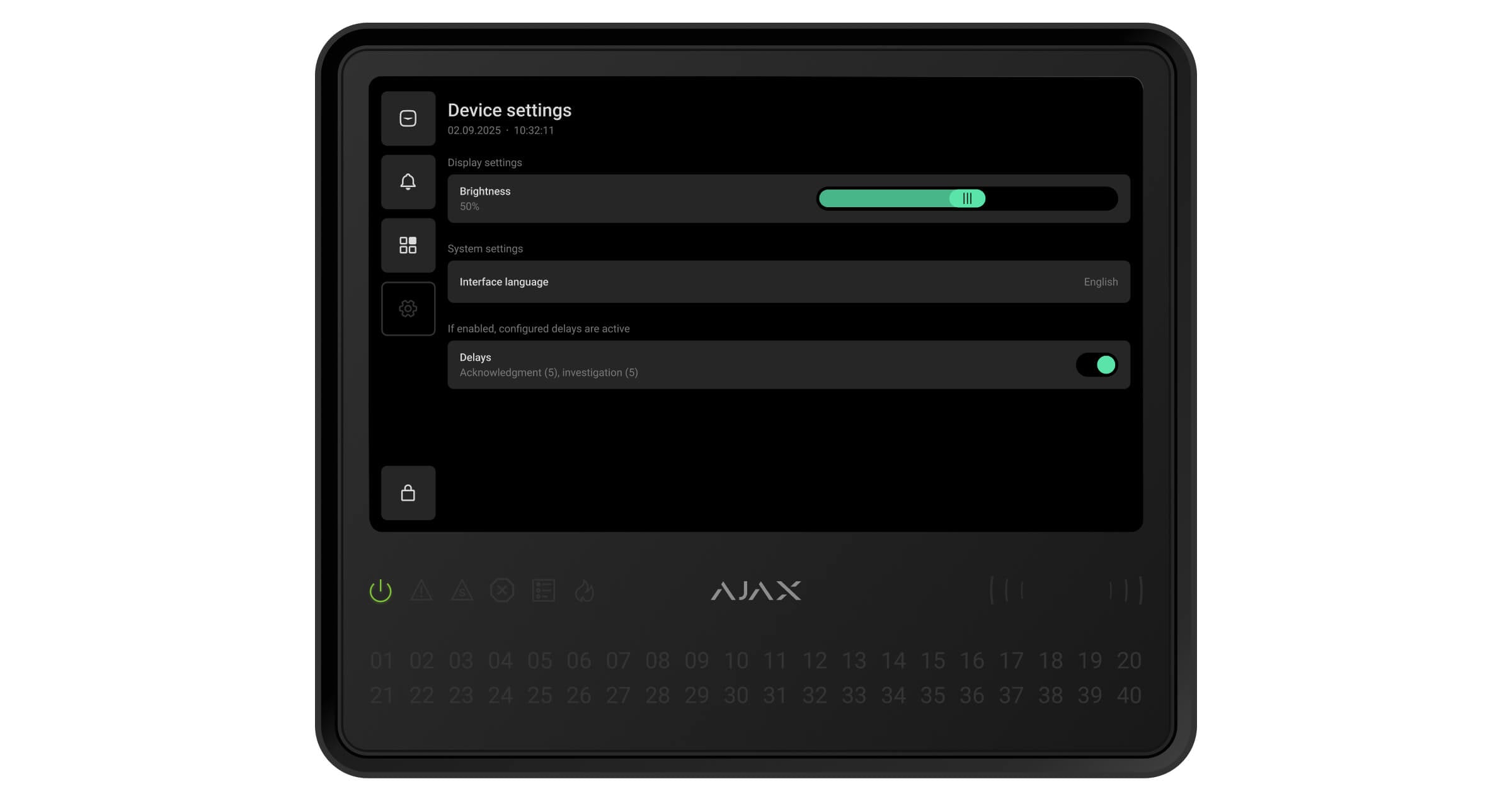

Na karcie Ustawienia na wyświetlaczu EN54 Fire Hub Jeweller użytkownicy mogą dostosować jasność podświetlenia ekranu, wybrać język interfejsu, włączyć lub wyłączyć opóźnienia potwierdzenia i badania oraz uruchomić Test zasilania.

Dowiedz się więcej o Teście zasilania

Możesz również zarządzać raportowaniem zdarzeń do stacji monitorowania, włączając lub wyłączając przełączniki Zdarzenia alarmu pożarowego oraz Zdarzenia błędu. Ustawienia są dostępne tylko wtedy, gdy CIE jest podłączone do stacji monitorowania. Wszystkie pozostałe ustawienia CIE można skonfigurować za pomocą aplikacji Ajax.

Ochrona przed sabotażem

EN54 Fire Hub Jeweller obsługuje cztery kanały komunikacji do połączenia z serwerem Ajax Cloud: Wi-Fi, Ethernet i dwie karty SIM. Pozwala to urządzeniu współpracować jednocześnie z wieloma dostawcami usług komunikacyjnych. Jeśli jeden kanał staje się niedostępny, CIE automatycznie przełącza się na inny i powiadamia stację monitorowania oraz użytkowników systemu.

W przypadku wykrycia próby zagłuszenia system przełącza się na nieczynną częstotliwość radiową i wysyła powiadomienia do stacji monitorowania oraz do użytkowników.

CIE regularnie sprawdza jakość połączenia ze wszystkimi połączonymi urządzeniami. Jeśli którekolwiek z urządzeń utraci połączenie, a skonfigurowany czas na oczekiwanie upłynie, wszyscy użytkownicy systemu (w zależności od ustawień) oraz stacja monitorowania otrzymają powiadomienie o zdarzeniu.

Aby spełnić normę EN 54-25, czas, w którym CIE wykrywa utratę łączności z podłączonymi urządzeniami, musi wynosić mniej niż 300 sekund. Administrator lub PRO z uprawnieniami do konfiguracji systemu może dostosować ustawienia do spełnienia tego wymagania.

Wyłączenie CIE nie może pozostać niezauważone. Jeśli intruz spróbuje otworzyć obudowę CIE, alarm sabotażowy zostanie natychmiast wyzwolony. Powiadomienie o alarmie zostaje następnie wysłane do firmy monitorującej oraz do wszystkich użytkowników systemu.

CIE regularnie sprawdza swoje połączenie z Ajax Cloud. Interwał odpytywania jest określony w ustawieniach CIE. Po skonfigurowaniu minimalnego interwału serwer może powiadamiać użytkowników i firmę monitorującą już po 60 sekundach od utraty połączenia.

W CIE można zainstalować baterię zapasową o pojemności 5 Ah lub 10 Ah. EN54 Internal Battery (24h) zapewnia do 24 godzin autonomicznej pracy systemu, podczas gdy EN54 Internal Battery (72h) oferuje do 72 godzin.

Bateria wewnętrzna nie wchodzi w skład kompletnego zestawu CIE i należy ją zakupić osobno.

OS Malevich

EN54 Fire Hub Jeweller działa na OS Malevich, systemie operacyjnym czasu rzeczywistego chronionym przed wirusami i cyberatakami.

OS Malevich wprowadza nowe cechy i funkcje systemu Ajax poprzez zdalne aktualizacje. PRO lub firma z prawami do aktualizacji oprogramowania sprzętowego może rozpocząć aktualizację — gdy jest dostępna — z poziomu EN54 Fire Hub Jeweller na karcie Urządzenia HubFilled-M lub za pośrednictwem stanów oraz ustawień CIE. Instrukcje na ekranie pomagają prowadzić użytkownika przez proces.

Aktualizacja trwa do 2 minut i wymaga, aby system był rozbrojony, wolny od aktywnych alarmów pożarowych oraz podłączony do zewnętrznego zasilania.

Jak aktualizujemy OS Malevich

Konto Ajax

Aby skonfigurować system, zainstaluj aplikację Ajax i zaloguj się na swoje konto lub utwórz nowe, jeśli go nie masz. Nie ma potrzeby tworzenia nowego konta dla każdej przestrzeni, ponieważ jedno konto umożliwia zarządzanie wieloma systemami alarmowymi. W razie potrzeby można skonfigurować osobne prawa dostępu dla każdej przestrzeni. Zmiana administratora przestrzeni, dodanie lub usunięcie użytkowników nie powodują resetowania ustawień urządzeń podłączonych do przestrzeni.

Jak utworzyć konto użytkownika

Jak utworzyć konto PRO

Dodawanie CIE w aplikacji Ajax

Po dodaniu CIE do konta użytkownik staje się administratorem urządzenia. Administratorzy mogą zapraszać innych użytkowników do systemu alarmowego i określać ich uprawnienia. Do EN54 Fire Hub Jeweller można podłączyć do 200 użytkowników. Każde konto PRO podłączone do CIE, a także profil agencji ochrony jest traktowane jako użytkownik systemu.

Uprawnienia i rodzaje kont użytkowników

Aby dodać CIE w aplikacji Ajax:

  1. Podłącz zasilanie zewnętrzne, baterię wewnętrzną, Ethernet i/lub karty Wi-Fi i SIM do CIE.

  2. Otwórz aplikację Ajax i udziel wymaganych uprawnień. Zapewnia to pełną funkcjonalność i niezawodne dostarczanie powiadomień o alarmach i zdarzeniach.

  3. Upewnij się, że masz przestrzeń w aplikacji. Jeśli nie, utwórz nową.

    Czym jest przestrzeń

    Jak utworzyć przestrzeń

  4. Zeskanuj kod QR CIE lub wprowadź jego identyfikator ręcznie.

  5. Przypisz nazwę do CIE.

  6. Dodaj co najmniej jedno wirtualne pomieszczenie.

  7. Włącz CIE.

  8. Zainstaluj CIE na uchwycie montażowym SmartBracket.

  9. Kliknij Dodaj urządzenie.

  10. Poczekaj, aż CIE zostanie dodane. Po podłączeniu CIE pojawi się na karcie Urządzenia HubFilled-M w aplikacji Ajax.

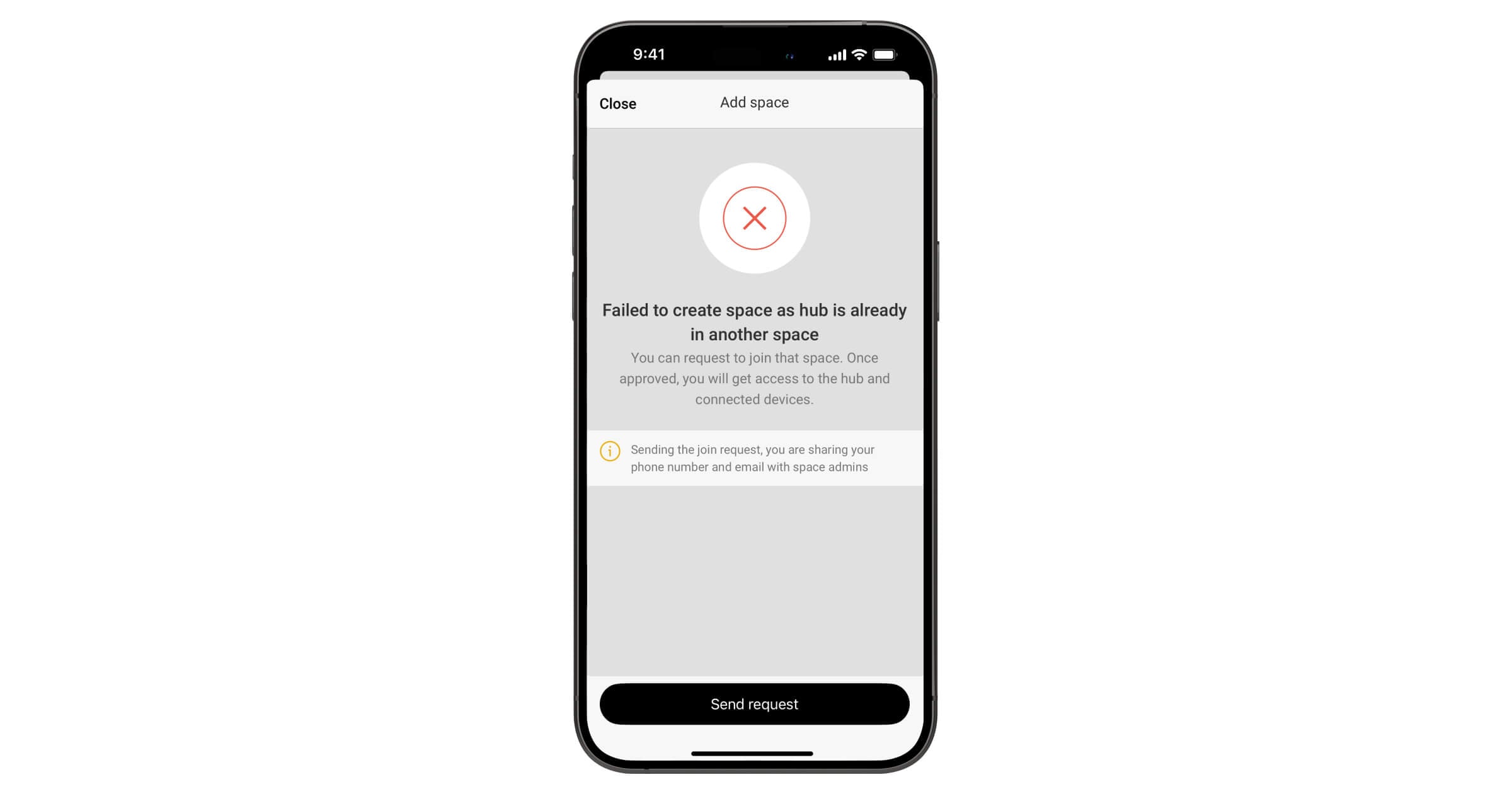

Dodawanie CIE, który ma już dostęp administratora

Jeśli spróbujesz dodać CIE, który już należy do innej przestrzeni i ma administratora, użytkownika PRO z pełnymi uprawnieniami lub firmę, system poprosi Cię o wysłanie prośby o dołączenie do obecnych administratorów.

Dodawanie CIE, który ma już dostęp administratora

Aby kontynuować, wybierz Wyślij żądanie. Jeśli Twoja prośba zostanie zaakceptowana, zostaniesz dodany do przestrzeni, w której CIE jest już skonfigurowane.

Aby ustalić, kto ma uprawnienia administratora w CIE, przeczytaj artykuł lub skontaktuj się ze wsparciem technicznym.

Dodawanie urządzeń do CIE

Aby dodać urządzenie do CIE:

  1. Wybierz przestrzeń z kompatybilnym CIE.

  2. Upewnij się, że CIE jest włączony i ma dostęp do internetu przez sieć Ethernet, Wi-Fi i/lub komórkową.

  3. Sprawdź stany w aplikacji Ajax, aby upewnić się, że przestrzeń jest rozbrojona, a CIE nie rozpoczyna aktualizacji.

  4. Przejdź do karty Urządzenia HubFilled-M i naciśnij Dodaj urządzenie.

  5. Zeskanuj kod QR lub wprowadź ID urządzenia ręcznie. Kod QR z numerem identyfikacyjnym znajduje się na urządzeniu, pod uchwytem montażowym SmartBracket. Jest on również podany na opakowaniu urządzenia.

  6. Przypisz nazwę urządzeniu.

  7. Wybierz wirtualne pomieszczenie.

  8. W przypadku urządzeń Ajax EN54 wybierz strefę pożarową. Jeśli to konieczne, określ lokalizację urządzenia w polu Lokalizacja.

  9. Naciśnij Dodaj urządzenie, a rozpocznie się odliczanie.

  10. Włącz urządzenie.

Więcej informacji na temat dodawania urządzenia do CIE znajdziesz w instrukcji użytkownika każdego urządzenia. Urządzenie podłączone do CIE pojawi się na liście urządzeń CIE w aplikacji Ajax. Możesz wyszukać urządzenie, wpisując część jego nazwy, modelu lub identyfikatora w polu wyszukiwania.

Błędy

Błędy

Po wykryciu błędu CIE (np. wyzwolenie alarmu sabotażowego, niski poziom naładowania baterii wewnętrznej, urządzenie w trybie offline) aplikacja Ajax wyświetla licznik błędów na ikonie urządzenia. Błędy są również wyświetlane w stanach urządzenia. Pola, których to dotyczy, są wyróżnione na czerwono.

Wszystkie błędy związane z urządzeniami Ajax EN54 i samym CIE są wyświetlane na jego wyświetlaczu. Na karcie Sterowanie użytkownicy mogą zobaczyć, która strefa wymaga uwagi i z jakiego powodu. Wbudowany sygnalizator i wskaźniki LED CIE zawsze sygnalizują obecność błędu.

Więcej szczegółów na temat usterki można znaleźć na karcie Centrum zdarzeń lub Strefy pożarowe w CIE. Pełne informacje o systemie alarmu przeciwpożarowego są dostępne także w aplikacjach Ajax: karta Sterowanie ControlFilled-M → Przesuń lub naciśnij ikonę ControlFire-M.

Ikony

Ikony

Ikony wyświetlają niektóre ze stanów EN54 Fire Hub Jeweller. Można je wyświetlić w aplikacji Ajax, na karcie Urządzenia HubFilled-M.

Ikona

Znaczenie

2GConnected-M-1

CIE działa w sieci 2G.

4GConnected-M-1

CIE działa w sieci 4G (LTE).

Sim-M-1

Brak karty SIM. Włóż przynajmniej jedną kartę SIM.

Sim-M

Karta SIM jest uszkodzona lub ma ustawiony kod PIN. Sprawdź działanie karty SIM w telefonie i wyłącz żądanie kodu PIN.

Battery80-S

Poziom naładowania baterii CIE. Wyświetlana z przyrostem 1%.

BatteryError-S

Bateria zapasowa nie jest podłączona.

WarningYellow-M

Wykryto błąd EN54 Fire Hub Jeweller. Otwórz stany CIE, aby uzyskać szczegółowe informacje.

Monitoring-M

CIE jest podłączony bezpośrednio do stacji monitorowania alarmów agencji ochrony. Ikona nie jest wyświetlana, jeśli połączenie bezpośrednie jest niedostępne lub nie jest skonfigurowane.

Dowiedz się więcej

Monitoring-M-1

CIE nie jest bezpośrednio połączony ze stacją monitorującą agencji ochrony. Ikona nie jest wyświetlana, jeśli połączenie bezpośrednie jest niedostępne lub nie jest skonfigurowane.

Dowiedz się więcej

Stany

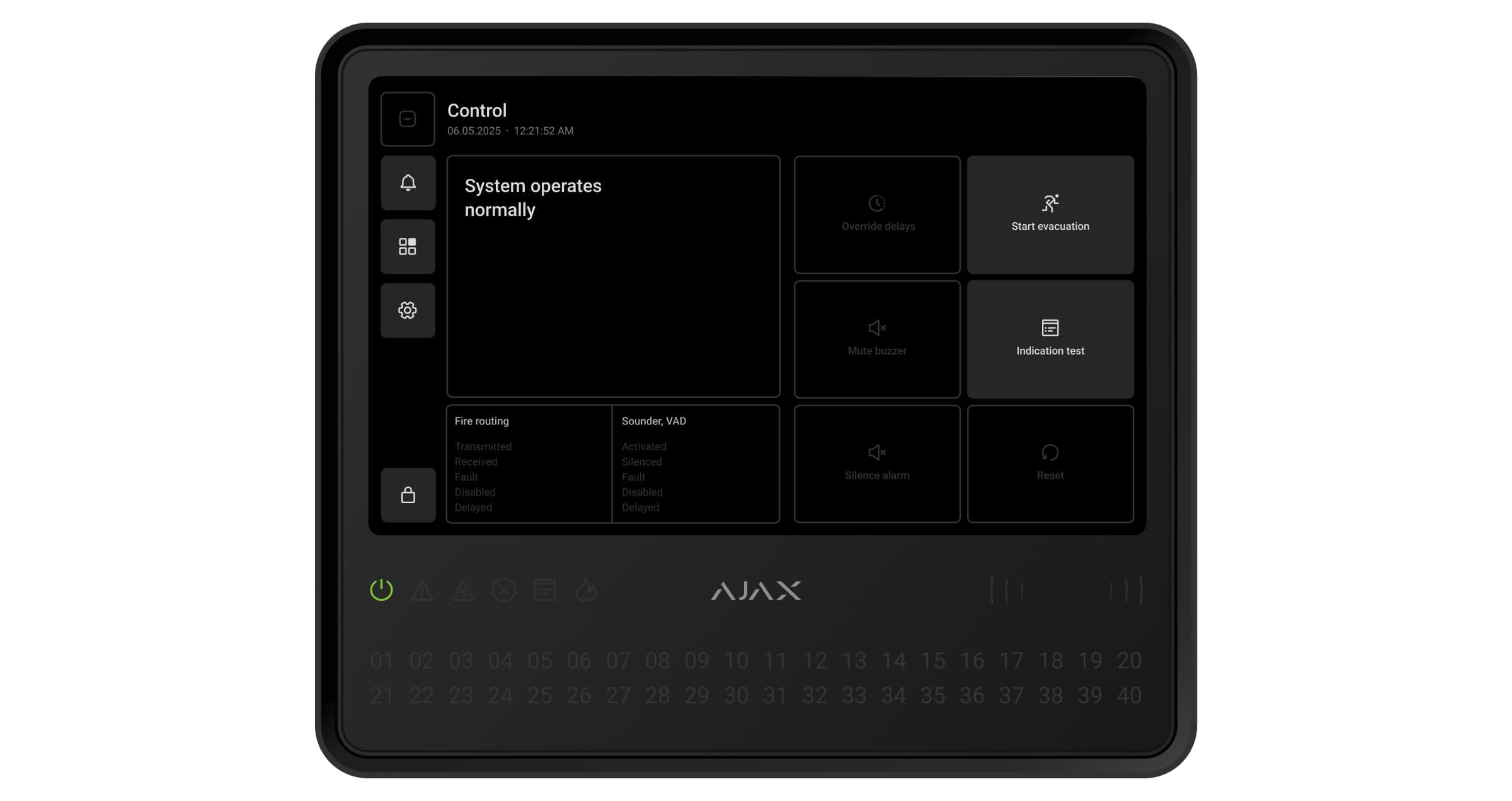

Na karcie Sterowanie w CIE

Na karcie Sterowanie w CIE

Użytkownicy mogą sprawdzać stany systemu alarmu pożarowego na karcie Sterowanie CIE. Pokazuje, czy system działa normalnie, czy aktywny jest alarm pożarowy oraz inne stany systemu.

Parametr

Znaczenie

Stan systemu

Pole stanu systemu znajduje się w lewym górnym rogu CIE i wskazuje następujący stan:

  • System działa normalnie.
  • System wymaga uwagi – w przypadku wystąpienia błędu, testu lub wyłączenia urządzenia EN54.
  • Uruchomiono alarm pożarowy – w przypadku alarmu pożarowego w systemie.

To pole zawiera również dodatkowe szczegóły dotyczące stanu, które można sprawdzić w Centrum zdarzeń.

Sygnał alarmowy do CMS

Status wysyłania sygnału do stacji monitorowania:

  • Przesłano — sygnał alarmu pożarowego jest wysyłany do firmy monitorującej.
  • Odebrane — CIE otrzymało potwierdzenie, że sygnał alarmu pożarowego został dostarczony.
  • Błąd — CIE nie otrzymało potwierdzenia dostarczenia sygnału alarmu pożarowego.
  • Wyłączone — gdy wysyłanie zdarzeń przez bezpośrednie połączenie ze stacją monitorowania jest wyłączone.
  • Opóźnione — przekaźnik CIE Wyjście 2 jest w stanie opóźnienia, a wysyłanie zdarzeń za pośrednictwem bezpośredniego połączenia do agencji ochrony jest również opóźnione.

Sygnalizator dźwiękowy, VAD

Stan urządzeń sygnalizacyjnych w systemie:

  • Aktywowany — sygnalizator lub VAD jest aktywny w systemie.
  • Wyciszono — sygnalizator lub VAD jest wyciszony w systemie.
  • Błąd — przynajmniej jedno urządzenie z sygnalizatorem lub VAD w systemie ma błąd.
  • Wyłączony — przynajmniej jeden sygnalizator lub VAD jest częściowo lub całkowicie wyłączony.
  • Opóźniony — przynajmniej jeden sygnalizator lub VAD w systemie znajduje się w stanie opóźnienia.

Opóźnienia nadpisywania

Przycisk jest aktywny, gdy rozpoczęło się opóźnienie w dochodzeniu i/lub potwierdzeniu, umożliwiając użytkownikom przełączenie systemu w stan alarmu pożarowego z pominięciem opóźnienia.

Ewakuacja

Użytkownicy mogą rozpocząć ewakuację ręcznie, ignorując skonfigurowane opóźnienia w systemie.

Sygnalizatory i VAD-y będą alarmować o pożarze, a sygnał alarmu pożarowego zostanie wysłany do stacji monitorowania.

Wycisz sygnalizator

Przycisk jest aktywny, gdy wbudowany sygnalizator CIE alarmuje o pożarze lub błędzie, oraz nieaktywny, gdy sygnalizator jest wyciszony.

Test wskazań

Gdy przycisk jest aktywny, użytkownik może uruchomić test sygnalizacji CIE.

Gdy jest wyłączony, test wskazania CIE jest już uruchomiony.

Dowiedz się więcej

Wyciszenie alarmu

Przycisk jest aktywny, gdy przynajmniej jeden sygnalizator lub urządzenie VAD jest aktywne.

Gdy jest wyłączony, w systemie nie ma alarmu pożarowego lub użytkownik nie ma uprawnień do wyciszania urządzeń sygnalizacyjnych.

Wznowienie alarmu

Przycisk jest dostępny i aktywny, jeśli przynajmniej jeden sygnalizator dźwiękowy lub system ostrzegawczy w systemie zostanie wyciszony po uruchomieniu alarmu pożarowego.

Rsetuj

Gdy przycisk jest aktywny, w systemie występuje alarm pożarowy i administrator, użytkownik PRO lub użytkownik z poziomem dostępu 2 może go zresetować.

Jeżeli opcja jest wyłączona, w systemie nie ma alarmu pożarowego lub użytkownik nie ma możliwości zresetowania alarmu pożarowego.

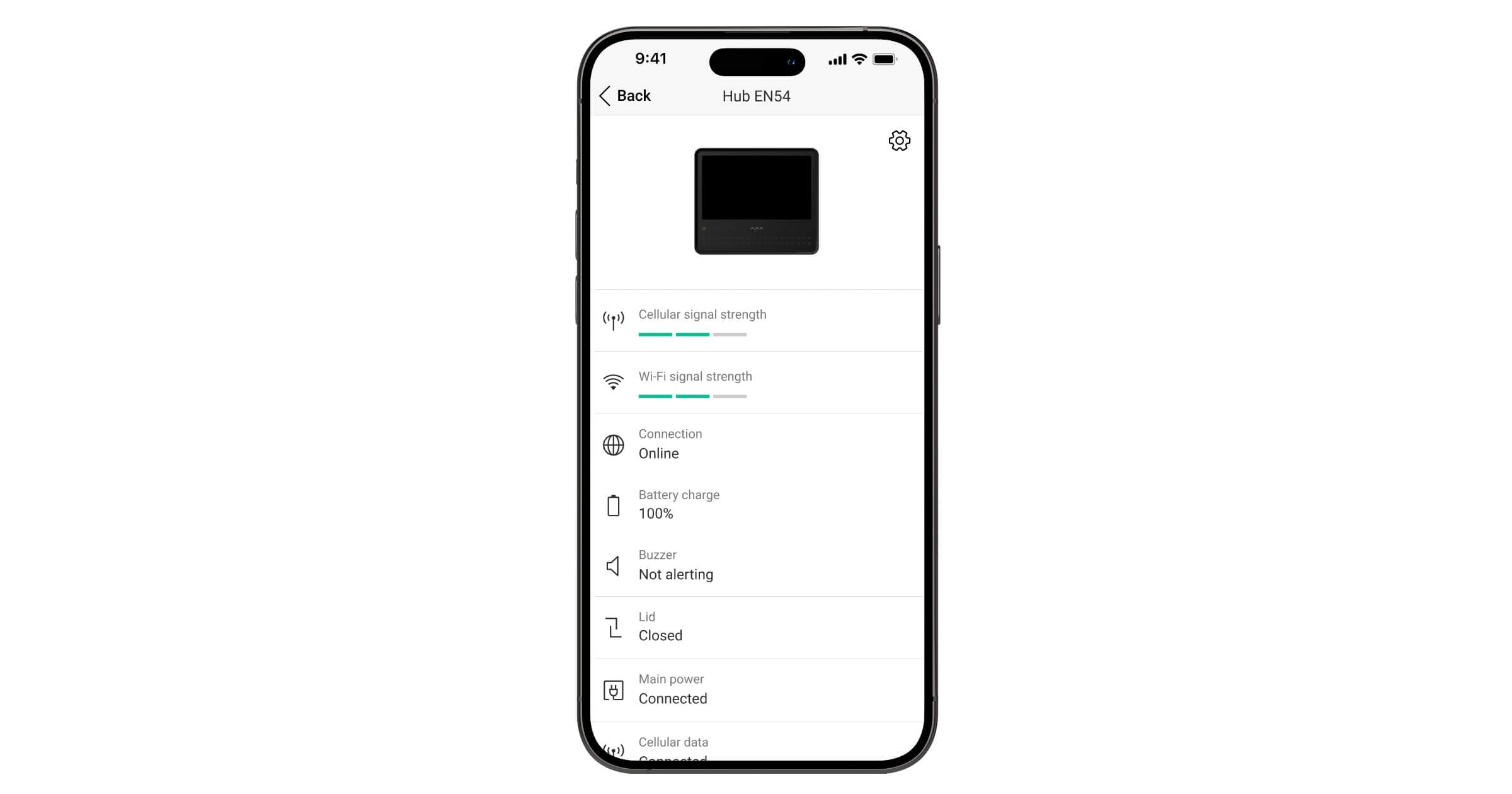

W aplikacjach Ajax

W aplikacjach Ajax

Stany można również znaleźć w aplikacjach Ajax:

  • Przejdź do karty Urządzenia HubFilled-M.
  • Wybierz EN54 Fire Hub Jeweller z listy.

Parametr

Znaczenie

Błąd

Kliknij Info-M przycisk, aby otworzyć listę błędów urządzenia.

Pole pojawia się tylko w przypadku wykrycia błędu. Błąd jest krytycznym czynnikiem zakłócającym działanie systemu sygnalizacji pożaru zgodnie z normą EN 54.

Awaria

Kliknij Info-M przycisk, aby otworzyć listę awarii urządzenia.

Pole to jest wyświetlane tylko w przypadku wykrycia awarii. Awaria nie jest krytycznym czynnikiem zakłócającym działanie systemu alarmu pożarowego zgodnie z normą EN 54.

Sygnalizator

Stan sygnalizatora CIE:

  • Brak alertu — nieaktywny lub wyciszony.
  • Alarmowanie — aktywowane w przypadku alarmu pożarowego, błędu lub testu CIE.

Poziom sygnału komórkowego

Poziom sygnału aktywnej sieci komórkowej SIM.

Zainstaluj CIE w miejscu, gdzie poziom łączności komórkowej osiąga 2–3 kreski.

CIE zainstalowany w miejscu o słabym lub niestabilnym poziomie sygnału nie będzie w stanie zadzwonić lub wysłać SMS-a o zdarzeniu lub alarmie.

Połączenie

Stan połączenia między CIE i Ajax Cloud:

  • Online – CIE jest połączone z Ajax Cloud.
  • Offline— CIE nie jest połączone z Ajax Cloud. Sprawdź połączenie CIE z Internetem.

Jeśli urządzenie nie jest podłączone do serwera, ikony CIE i wszystkich podłączonych urządzeń stają się półprzezroczyste na liście urządzeń.

Stan naładowania baterii

Poziom naładowania baterii zapasowej CIE. Wyświetlana z przyrostem 1%.

Przy poziomie naładowania 20% lub mniej CIE zgłosi niski poziom naładowania baterii.

Dowiedz się więcej

Pokrywa

Stan przycisku styku antysabotażowego, który reaguje na odłączenie lub otwarcie obudowy urządzenia:

  • Zamknięty — urządzenie jest zainstalowane na uchwycie montażowym SmartBracket. Integralność obudowy urządzenia i uchwytu montażowego nie jest zagrożona — stan normalny. Stan normalny.
  • Otwarta — pokrywa obudowy jest otwarta lub jej integralność jest w inny sposób zagrożona. Sprawdź urządzenie.

Dowiedz się więcej

Główne zasilanie

Stan połączenia zasilania zewnętrznego:

  • Podłączony — urządzenie jest podłączone do zewnętrznego źródła zasilania.
  • Niepodłączony — brak zewnętrznego źródła zasilania. Sprawdź podłączenie urządzenia do zewnętrznego źródła zasilania.

Sieć komórkowa

Status mobilnego połączenia internetowego urządzenia:

  • Podłączony — urządzenie jest połączone z Ajax Cloud za pośrednictwem mobilnego Internetu.
  • Niepodłączony — urządzenie nie jest połączone z Ajax Cloud za pośrednictwem mobilnego Internetu. Sprawdź połączenie urządzenia z Internetem przez sieć komórkową.
  • Wyłączony — opcja jest wyłączona w ustawieniach CIE.

Jeśli siła sygnału komórkowego osiąga 1–3 kreski, a CIE ma wystarczające środki i/lub ma dodatkowe SMS-y/połączenia, będzie mógł dzwonić i wysyłać SMS-y, nawet jeśli to pole wyświetla status Niepodłączony.

Ethernet

Status połączenia internetowego CIE przez Ethernet:

  • Podłączony — urządzenie jest połączone z Ajax Cloud przez Ethernet. Stan normalny.
  • Niepodłączony — urządzenie nie jest połączone z Ajax Cloud przez Ethernet. Sprawdź połączenie urządzenia z Internetem przez sieć przewodową.
  • Wyłączony — opcja jest wyłączona w ustawieniach CIE.

SIM 1

Numer karty SIM zainstalowanej w pierwszym gnieździe.

Aby skopiować numer, kliknij go.

Jeśli numer telefonu jest wyświetlany jako Nieznany numer, operator nie zapisał go w pamięci karty SIM.

SIM 2

Numer karty SIM zamontowanej w drugim slocie.

Aby skopiować numer, kliknij go.

Jeśli numer telefonu jest wyświetlany jako Nieznany numer, operator nie zapisał go w pamięci karty SIM.

Średni poziom zakłóceń (dBm)

Średni poziom szumu na kanale radiowym. Mierzone w miejscu, w którym zainstalowano CIE.

Dwie pierwsze wartości pokazują poziom na częstotliwościach Jeweller, a trzecia – na częstotliwościach Wings.

Dopuszczalna wartość to –80 dBm lub mniej. Na przykład –95 dBm jest uważane za akceptowalne, a –70 dBm jest nieprawidłowe.

Co to jest zagłuszanie systemu alarmowego

Model huba

Nazwa modelu CIE.

Sprzęt

Wersja sprzętowa urządzenia. Nie aktualizowana.

Oprogramowanie sprzętowe

Wersja oprogramowania sprzętowego urządzenia. Aktualizacja zdalna.

Dowiedz się więcej

Identyfikator urządzenia

Identyfikator (pierwsze 8 cyfr numeru seryjnego) urządzenia.

Identyfikator znajduje się na opakowaniu urządzenia oraz na płytce pod kodem QR.

IMEI

Unikalny 15-cyfrowy numer seryjny służący do identyfikacji modemu CIE w sieci GSM. Jest wyświetlany tylko wtedy, gdy karta SIM jest zainstalowana w CIE.

Prywatności

Ustawienia CIE można zmieniać w aplikacjach Ajax. Aby zmienić ustawienia:

  1. Zaloguj się do aplikacji Ajax.
  2. Wybierz obiekt z listy.
  3. Przejdź do karty Urządzenia HubFilled-M.
  4. Wybierz CIE.
  5. Przejdź do Ustawień, naciskając ikonę kółka zębatego Settings-M.
  6. Wybierz kategorię ustawień i wprowadź zmiany. Po dokonaniu zmian kliknij Powrót, aby zapisać nowe ustawienia.

Nazwa

Nazwa CIE jest wyświetlana w tekście wiadomości SMS i powiadomień push. Nazwa może zawierać do 12 znaków cyrylicy lub do 24 znaków łacińskich.

Aby ją zmienić, kliknij ikonę ołówka Edit-M i wprowadź nową nazwę CIE.

Pomieszczenie

Wybór wirtualnego pomieszczenia CIE. Nazwa pomieszczenia jest wyświetlana w tekście wiadomości SMS i powiadomień push.

Panel sterowania

Ustawienia wyglądu wyświetlacza CIE i metod logowania:

  • Jasność — dostosowuje poziom jasności podświetlenia wyświetlacza od 0 do 100% (0 = minimum, 100 = maksimum).
  • Język interfejsu — skonfiguruj język interfejsu CIE. Domyślnie ustawiony jest język angielski.

Dostępne niebawem:

  • Ochrona przed przypadkowym naciśnięciem — po włączeniu, stukanie przycisków na karcie Sterowanie wymaga dodatkowego potwierdzenia ze strony użytkownika.
  • Logowanie za pomocą hasła/znacznika — po włączeniu tej opcji użytkownicy mogą logować się przez CIE za pomocą urządzeń dostępowych Pass i Tag.
  • Czas automatycznego wylogowania — ustaw czas braku aktywności użytkownika na CIE przed automatycznym wylogowaniem.
  • Resetuj kartę/tag — umożliwia usunięcie wszystkich danych CIE powiązanych z Tag lub Pass z pamięci urządzenia.

Dowiedz się więcej

Ustawienia systemu pożarowego

Konfigurowanie ustawień systemu na wypadek alarmu pożarowego:

  • Sygnał alarmowy — skonfiguruj dźwięk alarmu dla alarmów pożarowych i niepożarowych oraz ustaw czas trwania dla tych drugich.
  • Opóźnienie alarmu pożarowego — ustawienie opóźnienia na czas zbadania i potwierdzenia przyczyny alarmu, zanim system uruchomi wszystkie sygnalizatory dźwiękowe i wizualne zgodne z normą EN54 oraz powiadomi użytkowników i stację monitorowania. Całkowity czas opóźnienia nie może przekraczać 10 minut.
  • Dostęp do przycisku ewakuacyjnego — skonfiguruj prawa dostępu do przycisku ewakuacyjnego. Po naciśnięciu wyzwala alarm przed upływem opóźnienia. Ewakuację można rozpocząć z poziomu wyświetlacza CIE lub aplikacji Ajax. Aby uruchomić go z aplikacji, przejdź do:

Karta Sterowanie ControlFilled-M → naciśnij ikonę ControlFire-M → naciśnij przycisk Rozpocznij ewakuację

  • Wznowienie wyciszonego alarmu — po włączeniu wyciszony alarm restartuje się automatycznie, jeśli pożar rozprzestrzeni się na nowe strefy.

  • Wykrywanie koincydencji — po włączeniu tej opcji system nie aktywuje pełnego alarmu natychmiast po wyzwoleniu pojedynczego czujnika. Przed zainicjowaniem sygnałów ewakuacyjnych lub wysłaniem zdarzeń do stacji monitorującej system czeka na potwierdzenie od innego czujnika lub siłownika przypisanego do tej samej strefy.

    Jak skonfigurować Wykrywanie koincydencji w systemach EN54 Line

Alarm testowy

  • Czas aktywacji wyjścia — ustaw, jak długo wyjścia pozostają aktywne w odpowiedzi na alarm testowy. Dotyczy sygnalizatorów, sygnalizatorów VAD i przekaźników modułów wejścia/wyjścia, które aktywują się podczas testu strefy.

Dodatkowe ustawienia

  • Tryb zgodności z EN 54 — po włączeniu tego trybu aplikacja Ajax oraz wyświetlacz CIE prezentują wyłącznie funkcje certyfikowane zgodnie z EN 54, zapewniając pełną zgodność systemu.

Alarm połączonej strefy pożarowej

  • Lokalny alarm pożarowy — po włączeniu alarm uruchamia się w dotkniętej strefie, podczas gdy alarm w całym budynku jest opóźniony o określony czas.

Jak skonfigurować alarm pożarowy dla wielu jednostek w systemach EN54 Line

Ethernet

Ustawienia przewodowego połączenia internetowego.

  • Połączenie przez Ethernet — włącza i wyłącza moduł Ethernet wbudowany Ethernet urządzenia CIE.
  • Rodzaj połączenia — wybór metody, którą CIE wykorzysta do uzyskania adresu IP. Jeśli wybrano DHCP, CIE automatycznie uzyska adres IP i inne ustawienia sieciowe. Statyczny pozwala na ręczne skonfigurowanie adresu IP i innych ustawień sieciowych CIE.
  • Adres IP — adres IP CIE.
  • Maska podsieci — maska podsieci, w której działa CIE.
  • Brama — brama używana przez CIE.
  • DNS — DNS urządzenia CIE.

Komórkowy

Ustawienia sieci komórkowej i zainstalowanych kart SIM. W menu głównym można edytować ustawienia, które odnoszą się do obu kart SIM, a w podmenu – indywidualne parametry kart SIM.

Ustawienia modemu

  • Dane komórkowe — włącza i wyłącza moduł komórkowy CIE.
  • Roaming — jeśli ta opcja jest aktywna, karty SIM mogą działać w roamingu.
  • Zignoruj błąd rejestracji sieci — gdy ta opcja jest aktywna, CIE ignoruje błędy podczas próby połączenia z siecią za pomocą karty SIM. Włącz tę opcję, jeśli karta SIM nie może połączyć się z siecią.
  • Wyłącz sprawdzanie komunikacji z operatorem — jeśli ta opcja jest aktywna, CIE ignoruje błędy komunikacji z operatorem. Włącz tę opcję, jeśli karta SIM nie może połączyć się z siecią.

Karty SIM

  • SIM 1 — wyświetla numer zainstalowanej karty SIM. Jeśli numer telefonu jest wyświetlany jako Nieznany numer, operator nie zapisał go w pamięci karty SIM. Kliknięcie pola otwiera ustawienia tej karty SIM.
  • SIM 2 — wyświetla numer zainstalowanej karty SIM. Jeśli numer telefonu jest wyświetlany jako Nieznany numer, operator nie zapisał go w pamięci karty SIM. Kliknięcie pola otwiera ustawienia tej karty SIM.

Ustawienia karty SIM

APN, Nazwa użytkownika oraz Hasło — ustawienia łączenia się z internetem za pomocą karty SIM. Aby poznać ustawienia swojego operatora komórkowego, skontaktuj się z działem pomocy technicznej swojego dostawcy. Ustawienia APN są stosowane dopiero po udanym połączeniu z nowymi parametrami. Jeśli próba połączenia nie powiedzie się, CIE kontynuuje pracę z poprzednimi ustawieniami APN.

Jak ustawić lub zmienić ustawienia APN w CIE

Wykorzystanie danych mobilnych. Menu zawiera informacje o ruchu komórkowym wykorzystywanym przez system alarmowy Ajax, umożliwia wyzerowanie statystyk oraz sprawdzenie stanu konta karty SIM.

Dane są obliczane w CIE i mogą się różnić od statystyk operatora. Wynika to z faktu, że każdy operator oblicza ruch przychodzący i wychodzący indywidualnie.

  • Przychodzące — ilość danych odebranych przez CIE. Wyświetlane w KB lub MB.
  • Wychodzące — ilość danych wysłanych przez CIE. Wyświetlane w KB lub MB.

Zresetuj statystykę — resetuje statystyki ruchu przychodzącego i wychodzącego.

Sprawdzenie stanu konta

Kod USSD. Wprowadź kod, który jest używany do sprawdzania salda w tym polu. Na przykład: *111#. Aby wysłać prośbę, po wpisaniu kodu kliknij Sprawdź saldo. Wynik żądania zostanie wyświetlony pod przyciskiem sprawdzania salda.

Kody dostępu

Konfigurowanie kodów klawiatury i CIE dla użytkowników, którzy nie są zarejestrowani w systemie.

Można utworzyć kod dostępu dla osób, które nie zostały dodane do przestrzeni. Zapewnia to wygodę, na przykład w celu zapewnienia personelowi serwisowemu dostępu do zarządzania systemem. Po poznaniu kodu dostępu mogą zalogować się za pomocą klawiatury Ajax lub CIE.

Aby skonfigurować kod dostępu dla niezarejestrowanego użytkownika:

  1. Naciśnij Dodaj kod.
  2. Wybierz Kod dostępu.
  3. Ustaw Tytuł i Kod dostępu.
  4. Naciśnij Dodaj.
  5. Naciśnij Powrót, aby zapisać ustawienia.

Dla każdego utworzonego kodu dostępu można:

  • Ustaw kod pod przymusem.
  • Zmień kod i jego identyfikator.
  • Ustawianie uprawnień do zarządzania bezpieczeństwem (np. dostęp do grup, Tryb nocny itp.).
  • Skonfiguruj poziom dostępu do zarządzania systemem alarmu pożarowego.
  • Tymczasowe wyłączenie lub usunięcie kodu.

Aby wprowadzić zmiany, wybierz kod z listy.

Jak zarządzać bezpieczeństwem za pomocą kodów dostępu

Ograniczenia długości kodu

Ustaw wymagania dotyczące długości haseł służących do autoryzacji użytkowników i nadawania im dostępu do systemu. Można wybrać opcję Elastyczny (od 4 do 6 symboli) lub zdefiniować stałą długość kodu: 4 symbole, 5 symboli lub 6 symboli.

Stała długość kodu jest wymagana dla funkcji Uproszczonej zmiany trybu uzbrojenia, która umożliwia rozbrojenie systemu bez naciskania przycisku Disarmed-M Rozbrojenie na klawiaturze po wprowadzeniu hasła lub użyciu urządzenia dostępowego.

Dowiedz się więcej o Uproszczonej zmianie trybu uzbrojenia

Test strefy wykrywania czujnika

Uruchamia Test strefy wykrywania dla podłączonych urządzeń. Test pozwala sprawdzić działanie urządzeń oraz ich strefę wykrywania alarmów.

Test przejścia

Za pomocą tego testu można sprawdzić wszystkie czujniki i upewnić się, że działają prawidłowo. Gdy system zostanie przełączony w tryb testowy, nie uruchamia alarmu ani nie wysyła go do oprogramowania monitorującego. Dzięki temu każdy czujnik lub urządzenie może zostać wyzwolone bez wywoływania fałszywego alarmu. Jednak system nadal zgłasza awarie i zdarzenia alarmu sabotażowego do oprogramowania monitorującego.

W menu Testu przejścia można ustawić czas Automatycznego wyjścia z testu przejścia, przejrzeć najnowsze wyniki testu oraz uruchomić/zatrzymać test.

Jeweller

Ustawienie okresu odpytywania pomiędzy CIE a podłączonymi urządzeniami. Ustawienia wskazują, jak często CIE komunikuje się z urządzeniami i jak szybko wykrywana jest utrata połączenia.

  • Interwał odpytywania urządzenia, sek — częstotliwość odpytywania podłączonych urządzeń przez CIE, ustawiana w zakresie od 12 do 300 sekund. Domyślna wartość to 36 sekund.
  • Liczba pominiętych pingów, aby określić awarię połączenia — licznik niedostarczonych pakietów. Domyślna wartość to 8 pakietów.

Czas do wysłania komunikatu dotyczącego utraty połączenia pomiędzy CIE a urządzeniem jest obliczany według następującego wzoru:

Interwał odpytywania czujnika × Liczba nieodebranych pingów do określenia awarii połączenia

Im krótszy czas odpytywania, tym szybciej CIE będzie wiedział o zdarzeniach w podłączonych urządzeniach, a urządzenia będą odbierać polecenia CIE. Informacje o alarmach i sabotażu są przekazywane natychmiast, niezależnie od interwału odpytywania. Zmniejszenie czasu odpytywania wpływa na żywotność baterii urządzeń bezprzewodowych.

Aby zachować zgodność z normą EN 54-25, CIE musi wykrywać utratę łączności z podłączonymi urządzeniami w czasie poniżej 300 sekund. Administrator lub PRO z uprawnieniami do konfiguracji systemu może dostosować niezbędne parametry do spełnienia tego wymagania.

Dowiedz się więcej

Interwał ogranicza maksymalną liczbę podłączonych urządzeń:

Interwał

Limit połączeń

12 sek

39 urządzeń

24 sek

79 urządzeń

36 sekund (domyślnie)

119 urządzeń

48 sek

159 urządzeń

72 sek

200 urządzeń

Wyślij alarm, gdy podłączone urządzenie przejdzie w tryb offline — jeśli włączone, zdarzenia o utracie połączenia są wysyłane jako alarmy do wszystkich użytkowników systemu.

Wykrywanie zakłóceń radiowych — poniższe ustawienia zapewniają zgodność systemu z wymaganiami normy EN 50131 (Grade 3). Dostępne są dwie opcje:

  • Zaawansowane wykrywanie zakłóceń radiowych.
  • Wyślij zdarzenie wykrycia zakłóceń radiowych jako alarm — jeśli włączone, powiadomienie o wysokim poziomie zakłóceń radiowych zostanie wysłane jako alarm do wszystkich użytkowników systemu.

Opcje systemowe

Grupa ustawień opcji systemowych CIE. Są one podzielone na dwie grupy: ustawienia ogólne i ustawienia zaawansowane.

Ustawienia ogólne

Aktualizacja oprogramowania sprzętowego

To menu umożliwia ręczne sprawdzenie, czy dostępna jest nowa wersja oprogramowania sprzętowego. Jeśli tak, PRO lub firma z uprawnieniami do aktualizacji oprogramowania sprzętowego może zainicjować aktualizację.

Jak aktualizujemy OS Malevich

Logi systemowe huba

Ustawienie umożliwia wybór kanału transmisji dla logów CIE lub wyłączenie ich zapisu:

  • Ethernet — dzienniki systemowe są przesyłane przez przewodowe połączenie internetowe.
  • Wi-Fi — logi systemowe przesyłane są poprzez Wi-Fi.
  • Wyłączone — rejestrowanie jest wyłączone.
  • Sieć komórkowa przez 10 minut — logi systemowe są przesyłane kanałem komórkowym. Należy pamiętać, że rejestrowanie danych komórkowych znacznie zwiększa zużycie danych mobilnych. To ustawienie jest dostępne dla hubów z OS Malevich 2.39 lub nowszym.

Jak wysłać zgłoszenie błędu

Opóźnianie powiadomień o utracie zasilania zewnętrznego

Ustawienia czasu opóźnienia podczas wysyłania powiadomienia o utracie zasilania zewnętrznego.

Można wybrać czas opóźnienia od 1 minuty do 1 godziny z interwałem wynoszącym 1 minutę.

Liczba zdarzeń „Gdy hub jest offline”

Zdarzenia powstałe podczas awarii komunikacji z serwerem są zapisywane w buforze CIE i wysyłane do aplikacji Ajax po przywróceniu połączenia.

To ustawienie pozwala wybrać liczbę ostatnich zdarzeń, które CIE wyśle do aplikacji Ajax po powrocie do trybu online.

Można wybrać od 100 (wartość domyślna) do 1000 zdarzeń z przyrostem co 50 zdarzeń.

Dowiedz się więcej

Ustawienia zaawansowane

Lista zaawansowanych ustawień CIE zależy od rodzaju aplikacji: standardowej lub PRO.

Ajax Security System

Ajax PRO

Połączenie z serwerem

Dźwięki i alerty

Sprawdzenie integralności systemu

Kreator ustawień PD 6662

Połączenie z serwerem

Dźwięki i alerty

Sprawdzenie integralności systemu

Potwierdzenie alarmu

Przywracanie po alarmie

Proces uzbrojenia/rozbrojenia

Automatyczna dezaktywacja urządzeń

Wskaźnik LED

Kreator ustawień PD 6662

Otwiera przewodnik krok po kroku, jak skonfigurować system, aby był zgodny z brytyjską normą bezpieczeństwa PD 6662:2017.

Dowiedz się więcej o PD 6662:2017

Konfiguracja systemu z wykorzystaniem PD 6662:2017

Połączenie z serwerem

Ustawienia komunikacji między CIE a serwerem Ajax Cloud:

  • Opóźnienie alarmu awarii połączenia z serwerem, sek. Opóźnienie jest konieczne, aby zmniejszyć ryzyko błędnych powiadomień o utracie połączenia z serwerem Ajax Cloud. Jest aktywowane po 3 nieudanych odpytaniach CIE-serwer. Opóźnienie jest ustawione w zakresie od 30 do 600 sek. Zalecana wartość domyślna to 300 sek.
  • Interwał odpytywania hub-serwer, sek. Częstotliwość wysyłania pingów z CIE do serwera Ajax Cloud. Jest on ustawiany w zakresie od 10 do 300 sek. Zalecana wartość domyślna to 60 sek.
  • Otrzymuj powiadomienia o utracie połączenia z serwerem bez wyzwalania alarmu. Aplikacje Ajax mogą powiadamiać o utracie połączenia z serwerem CIE na dwa sposoby: za pomocą standardowego sygnału powiadomienia push lub dźwięku syreny włamaniowej (domyślnie włączone). Gdy opcja jest aktywna, powiadomienie przychodzi ze standardowym sygnałem powiadomienia push.
  • Powiadomienie o utracie połączenia przez kanały. System alarmowy Ajax może powiadomić zarówno użytkowników, jak i agencję ochrony o utracie połączenia pomiędzy CIE a serwerem Ajax Cloud nawet na jednym z kanałów łączności.

W menu można wybrać kanały komunikacji, za których pośrednictwem system będzie powiadamiał o utracie połączenia (Ethernet, Wi-Fi, sieć komórkowa), a także opóźnienie transmisji takich powiadomień.

  • Opóźnienie powiadomienia o utracie, min — czas opóźnienia przed wysłaniem powiadomienia o utracie połączenia przez jeden z kanałów komunikacyjnych. Ustawiane w zakresie od 3 do 30 minut.

Czas wygenerowania powiadomienia o utracie komunikacji pomiędzy CIE a serwerem Ajax Cloud obliczany jest według następujących wzorów.

Jeśli inny kanał komunikacji jest nadal dostępny, zdarzenie utraty kanału zostanie wygenerowane po:

(Interwał odpytywania hub-serwer * 3) + Opóźnienie powiadomienia o utracie

Jeśli utracony kanał jest ostatnim aktywnym kanałem komunikacji, a Opóźnienie powiadomienia o utracie jest większe niż Opóźnienie alarmu awarii połączenia z serwerem, oba zdarzenia: utraty kanału i przejścia CIE w tryb offline, zostaną wygenerowane po:

(Interwał odpytywania hub-serwer * 3) + Opóźnienie alarmu awarii połączenia z serwerem

Jeśli utracony kanał jest ostatnim aktywnym kanałem komunikacji, a Opóźnienie powiadomienia o utracie jest krótsze niż Opóźnienie alarmu awarii połączenia z serwerem, zdarzenie utraty kanału zostanie wygenerowane po upływie:

(Interwał odpytywania hub-serwer × 3) + Opóźnienie powiadomienia o utracie

Zdarzenie przejścia CIE w tryb offline jest generowane po:

(Interwał odpytywania hub-server × 3) + Opóźnienie alarmu awarii połączenia z serwerem

Dźwięki i alerty

Menu zawiera trzy grupy ustawień: parametry aktywacji syreny włamaniowej, sygnalizację po alarmie oraz parametry aktywacji sygnałem dźwiękowym z klawiatury.

Parametry aktywacji syreny

Jeśli pokrywa huba lub dowolnego czujnika jest otwarta. Jeśli opcja ta jest włączona, CIE aktywuje podłączone syreny włamaniowe, gdy obudowa CIE, czujnik lub inne urządzenie Ajax są otwarte.

Po naciśnięciu przycisku napadowego w aplikacji. Jeśli opcja ta jest włączona, CIE aktywuje podłączone syreny w przypadku naciśnięcia przycisku napadowego w aplikacji Ajax.

Ponowne uruchomienie sygnału alarmowego po wyzwoleniu każdego czujnika. Jeśli opcja ta jest włączona, każdy nowy alarm z czujnika włamaniowego spowoduje ponowne uruchomienie syreny alarmowej. Możesz wyłączyć tę opcję, aby syrena reagowała tylko na alarm z pierwszego wyzwolonego czujnika.

Ustawianie wskazania syreny po alarmie

Syrena włamaniowa może informować o alarmach w uzbrojonym systemie za pomocą sygnalizacji LED. Dzięki tej opcji użytkownicy systemu oraz przejeżdżające patrole agencji ochrony widzą, że system został wyzwolony.

Wdrożenie funkcji w StreetSiren DoubleDeck Jeweller

Sygnał dźwiękowy z parametrami aktywacji klawiatury

Klawiatury podłączone do CIE będą emitować dźwięk informujący o nieprawidłowym działaniu. Aby aktywować powiadomienia dźwiękowe, włącz przełączniki: Jeśli jakiekolwiek urządzenie jest offline i Jeśli poziom naładowania baterii dowolnego urządzenia jest niski.

Sprawdzenie integralności systemu

Ten parametr jest odpowiedzialny za sprawdzenie stanu czujników alarmowych, urządzeń i grup podążających przed uzbrojeniem systemu. Funkcja sprawdzenia integralności systemu jest domyślnie włączona.

Dowiedz się więcej

Potwierdzenie alarmu

Jest to specjalne zdarzenie, które CIE wysyła do stacji monitorowania i użytkowników systemu, jeśli w określonym przedziale czasu zostanie wyzwolone kilka urządzeń wskazanych przez administratora.

Reagując wyłącznie na potwierdzone alarmy, agencja ochrony i policja zmniejszają liczbę wyjazdów w przypadku fałszywych alarmów.

Dowiedz się więcej

Przywracanie po alarmie

Funkcja nie pozwala na uzbrojenie systemu, jeśli poprzednio został uruchomiony alarm. Aby uzbroić system, autoryzowany użytkownik lub PRO powinien go przywrócić. Rodzaje alarmów, które wymagają przywrócenia systemu, są określane podczas konfiguracji tej funkcji.

Funkcja eliminuje sytuacje, w których użytkownik uzbraja system z czujnikami generującymi fałszywe alarmy.

Dowiedz się więcej

Proces uzbrojenia/rozbrojenia

Pierwsza opcja Zgodność ze standardem umożliwia wybranie określonego standardu w celu ustawienia systemu alarmowego zgodnie z istniejącymi wymaganiami. Po wybraniu wymaganego standardu menu wyświetli poniżej odpowiednie ustawienia uzbrojenia/rozbrojenia. Dostępne są następujące standardy:

  • EN 50131 — europejska norma dotycząca systemów antywłamaniowych i napadowych, która opisuje również koncepcję stopni bezpieczeństwa.
  • PD 6662 — brytyjska norma dotycząca systemów sygnalizacji włamania i napadu, której celem jest ograniczenie liczby niepotwierdzonych alarmów i zapewnienie, że policja reaguje tylko na rzeczywiste zagrożenia.
  • VdS — niemiecka norma dotycząca systemów alarmowych antywłamaniowych i napadowych, która reguluje proces uzbrajania/rozbrajania.
  • ANSI/SIA CP-01-2019 – amerykańska norma dotycząca systemów alarmowych, która reguluje funkcje i wymagania mające na celu ograniczenie fałszywych alarmów wyzwalanych przez użytkowników lub sprzęt.

EN 50131

Po aktywacji funkcji EN 50131 można ustawić parametry funkcji Uzbrojenie dwuetapowe, Ponowne rozpoczęcie czasu na wyjście i Błąd wyjścia w ustawieniach uzbrajania, a także ustawić Opóźnienie transmisji alarmu w ustawieniach rozbrajania.

Jak skonfigurować system Ajax zgodnie z wymaganiami normy EN 50131

PD 6662

Po wybraniu PD 6662 w menu wyświetlana jest liczba ustawień uzbrojenia/rozbrojenia, które umożliwiają skonfigurowanie systemu zgodnie ze standardowymi wymaganiami.

Dowiedz się więcej o standardzie PD 6662

Skorzystaj z dołączonego przewodnika krok po kroku w aplikacji Ajax PRO, aby szybko i w prosty sposób zainstalować system zgodnie z PD 6662. Przejdź do EN54 Fire Hub Jeweller → Ustawienia Settings-M → Opcje systemowe → Kreator ustawień PD 6662 i postępuj zgodnie z instrukcjami aplikacji.

VdS

Po wybraniu VdS wszystkie urządzenia w systemie działają bez opóźnień przy wyjściu, ale opóźnienia wejścia nadal będą działać.

System automatycznie sprawdza, czy wszystkie drzwi i zamki zostały zamknięte. Podczas uzbrajania systemu drzwi są blokowane za pomocą Elementu blokującego innej firmy. Dodatkowo system sprawdza, czy drzwi są zablokowane, aby upewnić się, że system jest uzbrojony zgodnie z zasadą współzależności (niem. Zwangsläufigkeit).

System nie może zostać uzbrojony, jeśli działa nieprawidłowo. Jeśli wystąpią jakiekolwiek awarie, lub drzwi nie zostaną zablokowane, system powiadomi o nieudanym uzbrojeniu.

Dowiedz się więcej

ANSI/SIA CP-01-2019

Po wybraniu opcji ANSI/SIA CP-01-2019 można skonfigurować ustawienia uzbrajania dla opcji Ponowne rozpoczęcie czasu na wyjście i Niezamieszkane obiekty. W przypadku ustawień rozbrajania można wybrać, które urządzenia powinny powiadamiać o Anulowaniu alarmu lub Przerwaniu alarmu oraz Oknie przerwania alarmu.

Ponadto standard ten wymaga włączenia szeregu funkcji systemu, takich jak Opóźnienie na wejście/wyjście, strefy krzyżowe*, Automatyczna dezaktywacja urządzeń oraz testowanie systemu. Funkcje te są konfigurowane w ustawieniach CIE i niektórych urządzeń.

Jak ustawić system zgodny z ANSI/SIA CP-01-2019

* Funkcja stref krzyżowych będzie dostępna w kolejnych aktualizacjach OS Malevich.

Alarm dzienny

Alarm dzienny to specjalny tryb bezpieczeństwa, który umożliwia monitorowanie określonych obszarów obiektu i kontrolowanie dostępu do nich, gdy system jest rozbrojony.

Dowiedz się więcej o Trybie alarmu dziennego w systemie Ajax

Automatyczna dezaktywacja urządzeń

Funkcja umożliwia ignorowanie alarmów i/lub innych zdarzeń dotyczących urządzeń bez ich usuwania z systemu. Zdarzenia wyłączonych urządzeń nie będą wysyłane do stacji monitorującej i użytkowników systemu.

Istnieją trzy rodzaje Automatycznej dezaktywacji urządzeń: według timera, według liczby alarmów i według liczby podobnych zdarzeń. Możliwe jest również ręczne wyłączenie konkretnego urządzenia.

Dowiedz się więcej o ręcznej dezaktywacji urządzeń

Dowiedz się więcej o automatycznej dezaktywacji urządzeń

Instrukcja użytkownika

Po naciśnięciu otwiera instrukcję użytkownika EN54 Fire Hub Jeweller w aplikacji Ajax.

Przenoszenie ustawień do innego huba

Menu umożliwiające automatyczne przeniesienie urządzeń i ustawień z innego CIE. Pamiętaj, że znajdujesz się w ustawieniach CIE, na który chcesz zaimportować dane.

Dowiedz się więcej

Scenariusze i harmonogram

Umożliwia tworzenie i konfigurowanie scenariuszy alarmu pożarowego dla urządzeń EN54 Line. Scenariusze alarmu pożarowego obejmują jeden ogólny scenariusz alarmu pożarowego, który jest domyślnie obecny w systemie, oraz wiele niestandardowych scenariuszy alarmu pożarowego zdefiniowanych przez użytkownika.

Jak utworzyć i dostosować scenariusz alarmu pożarowego

Oprócz scenariuszy alarmu pożarowego, system z certyfikatem EN 54 obsługuje scenariusze włamaniowe. Jeżeli w systemie zostaną utworzone obydwa typy scenariuszy, zostaną one zorganizowane w osobne grupy. Ponadto możliwe jest otwarcie wszystkich scenariuszy konkretnego typu, wybierając odpowiednią kartę.

Usuń hub

Usuwa twoje konto z CIE. Wszystkie ustawienia, sparowane czujniki i urządzenia, a także zaproszeni użytkownicy zapisują się w pamięci CIE.

Jak usunąć CIE będący offline z uzbrojonej przestrzeni

Resetowanie ustawień CIE

Resetowanie CIE do ustawień fabrycznych:

  1. Włącz CIE, jeśli jest wyłączony.
  2. Usunięcie wszystkich użytkowników i instalatorów z CIE.
  3. Przytrzymaj przycisk zasilania przez 30 sek.
  4. Usuń CIE ze swojego konta.

Ustawienia przestrzeni

Ustawienia przestrzeni

W ustawieniach przestrzeni możesz skonfigurować następujące elementy:

  • Obraz i nazwa
  • Adres
  • Użytkownicy
  • Prywatność
  • Geofence
  • Grupy
  • Scenariusze wideo
  • Strefa czasowa
  • Agencje ochrony
  • Szablony ustawień
  • Instalatorzy/Firmy

Ustawienia można zmienić w aplikacji Ajax:

  1. Wybierz przestrzeń, jeśli masz ich kilka lub korzystasz z aplikacji PRO.
  2. Przejdź do karty Sterowanie ControlFilled-M.
  3. Przejdź do Ustawień, naciskając ikonę koła zębatego Settings-M na środku.
  4. Ustaw wymagane parametry.
  5. Naciśnij Powrót, aby zapisać nowe ustawienia.

Jak skonfigurować przestrzeń

Wskazanie

EN54 Fire Hub Jeweller informuje użytkowników o stanach systemu związanych z pożarem za pomocą wyświetlacza, wbudowanego sygnalizatora i wskaźników LED umieszczonych na przednim panelu obudowy CIE. W przypadku alarmu pożarowego, błędu, wyłączenia urządzenia lub testu na wyświetlaczu CIE pojawi się odpowiedni ekran. Zawiera on szczegółowe informacje, takie jak przyczyna alarmu (np. dym, ciepło lub aktywacja ręcznego ostrzegacza pożarowego), lokalizacja, pomieszczenie i strefy objęte alarmem. Wyświetlacz wskazuje również, czy sygnał alarmowy został wysłany do stacji monitorowania, a także pokazuje bieżące stany sygnalizatorów Ajax EN54 i urządzeń VAD.

Wskazanie

Zdarzenie

Uwaga

Wbudowany sygnalizator emituje krótki dźwięk.

Naciśnięcie wyświetlacza.

OnOffGreen-M świeci w sposób ciągły.

Zasilanie zewnętrzne jest podłączone do CIE.

MalfunctionRed-M miga;

1-40 Wskaźnik stref pożarowych świeci się w sposób ciągły;

Wbudowany sygnalizator emituje ciągły sygnał dźwiękowy.

Wystąpił alarm pożarowy.

Wskaźniki stref pożarowych zapalają się zgodnie z numerem strefy, w której wykryto pożar lub naciśnięto ręczny ostrzegacz pożarowy.

MalfunctionRed-M świeci w sposób ciągły;

1-40 Wskaźnik stref pożarowych świeci się w sposób ciągły.

Wbudowany sygnalizator CIE został wyciszony po wystąpieniu alarmu pożarowego.

Wskaźniki stref pożarowych zapalają się zgodnie z numerem strefy, w której wykryto pożar lub naciśnięto ręczny ostrzegacz pożarowy.

Fault-M miga;

Wbudowany sygnalizator emituje ciągły sygnał dźwiękowy.

Wystąpił błąd.

CIE lub podłączone urządzenia Ajax EN54 mają błąd.

W przypadku połączenia system powiadamia stację monitorującą.

Fault-M świeci w sposób ciągły.

Wbudowany sygnalizator CIE został wyciszony po wystąpieniu błędu.

Fault-M miga;

SFault-M miga;

Wbudowany sygnalizator emituje ciągły sygnał dźwiękowy.

Wystąpił błąd systemu.

CIE ma usterkę sprzętową (np. uszkodzony wyświetlacz). Skontaktuj się ze wsparciem technicznym Ajax, aby uzyskać pomoc.

Jeśli skonfigurowano, system powiadamia stację monitorującą.

Fault-M świeci w sposób ciągły;

SFault-M świeci w sposób ciągły.

Wbudowany sygnalizator CIE został wyciszony po wystąpieniu błędu systemu.

Test-M świeci w sposób ciągły.

Test urządzeń Ajax EN54 w strefach pożarowych jest w trakcie.

Disable-M świeci w sposób ciągły.

Niektóre urządzenia Ajax EN54 podłączone do CIE są całkowicie lub częściowo wyłączone.

Wszystkie wskaźniki LED świecą się, a wbudowany sygnalizator emituje dźwięk przez 7 sekund.

Test wskazań jest w trakcie.

Test wskazań

Aby uruchomić test wskazań CIE i upewnić się, że działa on prawidłowo:

  1. Przejdź do karty Sterowanie na wyświetlaczu CIE.
  2. Naciśnij Test wskazań.
  3. Upewnij się, że wbudowany sygnalizator emituje dźwięk i świecą się wszystkie wskaźniki LED CIE. Podczas testu nazwy wskaźników LED będą wyświetlane na wyświetlaczu przez 5 sekund. Następnie wyświetlacz zmieni kolor na zielony na 2 sekundy.

Dodatkowe funkcje

Monitoring wideo

EN54 Fire Hub Jeweller jest kompatybilny z kamerami Ajax i rejestratorami NVR oraz z kamerami innych firm, które obsługują protokół RTSP lub integrację SDK.

Jak podłączyć kamery do systemu Ajax

Liczbę kamer i rejestratorów NVR, które można dodać do przestrzeni, można obliczyć za pomocą kalkulatora urządzeń wideo.

Scenariusze

EN54 Fire Hub Jeweller obsługuje 64 scenariusze alarmu pożarowego dla urządzeń EN54 Line, umożliwiając dostosowanie reakcji systemu na określone wyzwalacze i alarmy. Scenariusze te umożliwiają łączenie urządzeń, które mogą wyzwalać scenariusz, z urządzeniami, które mogą go wykonać.

Scenariusze alarmu pożarowego obejmują jeden ogólny scenariusz alarmu pożarowego, który jest domyślnie obecny w systemie, oraz wiele niestandardowych scenariuszy alarmu pożarowego zdefiniowanych przez użytkownika.

Jak utworzyć i dostosować scenariusz alarmu pożarowego

Oprócz scenariuszy alarmu pożarowego, system z certyfikatem EN 54 obsługuje scenariusze włamaniowe. Jeżeli w systemie zostaną utworzone obydwa typy scenariuszy, zostaną one zorganizowane w osobne grupy. Ponadto możliwe jest otwarcie wszystkich scenariuszy konkretnego typu, wybierając odpowiednią kartę.

Weryfikacja fotograficzna

Weryfikacja fotograficzna

EN54 Fire Hub Jeweller obsługuje zarówno czujniki ruchu MotionCam, jak i MotionCam Outdoor. Po wyzwoleniu czujniki wykonują serię zdjęć, które można wykorzystać do oceny przebiegu i chronologii zdarzeń w obiekcie. Uwalnia to użytkowników od stresu, a agencje ochrony od niepotrzebnego wysyłania patroli.

Czujnik aktywuje kamerę, gdy jest uzbrojony i wykryje ruch. Tylko użytkownicy z dostępem do kanału zdarzeń, a także upoważnieni pracownicy agencji ochrony mogą wykonywać fotograficzne weryfikacje alarmów, pod warunkiem, że system alarmowy jest podłączony do stacji monitorowania.

Jeśli funkcja Zdjęcia na żądanie jest aktywowana, czujniki mogą wykonywać zdjęcie na polecenie użytkownika systemu lub użytkownika PRO z odpowiednimi uprawnieniami. Wykonanie zdjęcia jest zawsze rejestrowane na kanale zdarzeń CIE w aplikacji Ajax.

Zdjęcia na każdym etapie przesyłania chroni szyfrowanie. Są one przechowywane na serwerze Ajax Cloud oraz nie są przetwarzane ani analizowane.

Dowiedz się więcej

Wybór miejsca instalacji

CIE jest przeznaczone wyłącznie do montażu wewnątrz pomieszczeń. Zaleca się zainstalowanie go w widocznym i łatwo dostępnym miejscu — na przykład w pobliżu wejścia na pierwszym piętrze budynku. Pomaga to w zapewnieniu błyskawicznej reakcji na alarm pożarowy, szybszej identyfikacji miejsca pożaru i świadomego podejmowania decyzji dotyczących ewakuacji.

Wybierz miejsce, w którym CIE może uzyskać dostęp do wszystkich dostępnych kanałów komunikacji: Wi-Fi, Ethernet i dwóch kart SIM. Upewnij się, że sygnał komórkowy w miejscu instalacji jest stabilny i osiąga co najmniej 2–3 kreski. Prawidłowe działanie urządzenia nie jest gwarantowane, jeśli sygnał sieci komórkowej jest słaby.

Wybierając miejsce instalacji, należy wziąć pod uwagę odległość między CIE a urządzeniami bezprzewodowymi, a także wszelkie przeszkody, które mogą zakłócać transmisję sygnału radiowego, takie jak ściany, podłogi pośrednie lub duże obiekty w pomieszczeniu.

Aby w przybliżeniu obliczyć siłę sygnału w miejscu instalacji urządzeń bezprzewodowych, skorzystaj z naszego kalkulatora zasięgu komunikacji radiowej. Należy pamiętać, że jeśli poziom sygnału jest doskonały, urządzenie może automatycznie dostosować moc transmisji radiowej, aby zmniejszyć zużycie energii i zakłóceniom sygnałów radiowych.

Uruchom badanie siły sygnału radiowego przed ostateczną instalacją. Test sprawdza siłę sygnału przy maksymalnej mocy transmisji urządzenia. Aby spełnić wymagania normy EN 54, poziom sygnału między urządzeniem a CIE musi być Średni lub Silny. Jeśli podczas testu poziom sygnału jest Słaby, nie gwarantujemy stabilnej pracy systemu.

Jeśli w systemie są urządzenia o poziomie sygnału 1 lub 0 kresek, należy rozważyć zmianę lokalizacji CIE lub urządzenia. Jeśli nie jest to możliwe lub urządzenie nadal ma niski lub niestabilny poziom sygnału po przeniesieniu, użyj EN54 Fire ReX Jeweller.

Zalecamy ułożenie przewodów zasilających lub sygnałowych wewnątrz ściany. W przeciwnym wypadku należy użyć akcesorium do okablowania GlandBox z dławikami na przewody 20 mm (brak w zestawie) do zewnętrznego prowadzenia przewodów.

Gdzie nie należy instalować urządzenia

  1. Na zewnątrz. Może to doprowadzić do awarii urządzenia.
  2. W pobliżu metalowych przedmiotów i luster. Mogą one powodować tłumienie lub ekranowanie sygnału radiowego. Może to spowodować utratę połączenia pomiędzy CIE a bezprzewodowymi urządzeniami Ajax.
  3. W miejscach o wysokim poziomie zakłóceń radiowych. Może to spowodować utratę połączenia między CIE a urządzeniami bezprzewodowymi Ajax lub fałszywe powiadomienia o zagłuszaniu systemu alarmowego.
  4. Mniej niż 1 metr od routera i przewodów zasilających. Może to spowodować utratę połączenia pomiędzy CIE a bezprzewodowymi urządzeniami.
  5. W odległości mniejszej niż 1 metr od urządzeń Jeweller. Może to spowodować utratę połączenia pomiędzy CIE a tymi urządzeniami.
  6. W miejscach, gdzie poziom sygnału pomiędzy CIE a podłączonymi urządzeniami wynosi 1 lub 0 kresek. Może to spowodować utratę połączenia pomiędzy CIE a tymi urządzeniami.
  7. Wewnątrz pomieszczeń o temperaturze i wilgotności poza dopuszczalnymi limitami. Może to doprowadzić do uszkodzenia CIE.
  8. W miejscach bez sygnału komórkowego lub przy sile sygnału wynoszącej 1 kreskę. Nie gwarantujemy poprawnego działania urządzenia przy niskim poziomie sygnału komórkowego.

Instalacja

Przed instalacją EN54 Fire Hub Jeweller należy upewnić się, że wybrano optymalną lokalizację i że spełnia ona wymagania niniejszej instrukcji.

Aby zainstalować EN54 Fire Hub Jeweller:

  1. Zdejmij uchwyt montażowy SmartBracket z urządzenia. W tym celu należy włożyć specjalne narzędzie do otworu i przesunąć płytkę montażową w dół.

    Instalacja
  2. Ostrożnie wyłam niezbędną perforowaną część, aby wyprowadzić przewód z tyłu (od góry, od dołu lub przez ścianę).

    Instalacja
  3. Poprowadź przewody zasilające, Ethernet i opcjonalnie sygnałowe do obudowy CIE.

  4. Przymocuj uchwyt montażowy SmartBracket do pionowej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów we wszystkich punktach mocowania. Jeden z nich znajduje się w perforowanej części nad przyciskiem styku antysabotażowego — jest on wymagany do wyzwolenia alarmu antysabotażowego w przypadku próby odłączenia urządzenia.

    Znak UP na SmartBracket wskazuje górną część urządzenia. Dopasuj te oznaczenia podczas montażu CIE. Użyj również poziomicy pęcherzykowej, aby sprawdzić kąt nachylenia uchwytu podczas instalacji.

    Instalacja
  5. Podłącz Ethernet, zewnętrzny przewód zasilający i opcjonalnie przewody sygnałowe do odpowiedniego złącza i zacisków.

    1 — Złącze przewodu Ethernet.

    2 — zaciski do podłączenia zewnętrznego modułu zasilającego 110 —240 V, 50/60 Hz.

    3 — wyjście przekaźnikowe do podłączenia przewodu sygnałowego do wysyłania zdarzeń do stacji monitorującej w przypadku jakiejkolwiek usterki w systemie.

    4 — wyjście przekaźnikowe do podłączenia przewodu sygnałowego służącego do wysyłania zdarzeń do stacji monitorowania w przypadku alarmu pożarowego.

  6. Zainstaluj baterię wewnętrzną.

  7. Zainstaluj karty SIM:

    Instalacja

    1 – pierwsza szczelina micro SIM.

    2 – druga szczelina micro SIM.

  8. Dodaj CIE do przestrzeni.

  9. Umieść włączone urządzenie w uchwycie montażowym SmartBracket.

  10. Włącz zasilanie zewnętrzne, jeśli przewód zasilający został wcześniej odłączony.

  11. Sprawdź status CIE w aplikacji Ajax. Jeśli sygnalizowany jest alarm sabotażowy, należy upewnić się, że uchwyt montażowy jest szczelnie zamknięty.

  12. Uruchom test wskazania CIE.

Jeśli połączenie Ethernet nie działa

Jeśli połączenie Ethernet nie działa prawidłowo, wyłącz proxy i filtrowanie adresów МАС oraz włącz DHCP w ustawieniach routera. CIE automatycznie otrzyma adres IP. Następnie można ustawić statyczny adres IP CIE w aplikacji Ajax.

Jeśli połączenie przez kartę SIM nie działa

Aby połączyć się z siecią komórkową, należy zainstalować kartę micro SIM z wyłączonym żądaniem kodu PIN i odpowiednią ilością środków na koncie, aby opłacić usługi zgodnie z taryfą operatora. Aby wyłączyć żądanie kodu PIN, włóż kartę SIM do telefonu.

Jeśli CIE nie łączy się z siecią komórkową, użyj sieci Ethernet, aby skonfigurować parametry sieci: roaming, punkt dostępu APN, nazwę użytkownika i hasło. Aby uzyskać te parametry, skontaktuj się z działem pomocy technicznej operatora komórkowego.

Jak ustawić lub zmienić ustawienia APN w CIE

Zarządzanie strefą

Jak wyłączyć lub włączyć urządzenia EN54

Użytkownik z poziomem dostępu 2 może wyłączyć urządzenia EN54 w strefach pożarowych. Informacja o tym, że niektóre urządzenia są wyłączone, jest wyświetlana na zakładce CIE Sterowanie oraz w zakładce Centrum zdarzeńBłąd, test lub wyłączenie.

Aby zapewnić wyłączenie lub aktywację urządzenia:

  1. Zaloguj się za pomocą kodu dostępu lub przyłóż Tag/Pass do czytnika (dostępne wkrótce) na panelu przednim CIE.
  2. Przejdź do karty Strefy pożarowe.
  3. Stuknij strefę, w której chcesz wyłączyć/włączyć urządzenia.
  4. Jeśli chcesz wyłączyć konkretne urządzenie, naciśnij Otwórz listę urządzeń i wybierz urządzenie. Naciśnij opcję Wyłącz urządzenie lub Włącz urządzenie, wybierz sensory lub urządzenia sygnalizacyjne, które chcesz włączyć/wyłączyć (np. sensor temperatury, VAD lub sygnalizator).
  5. Jeśli chcesz włączyć/wyłączyć wszystkie czujniki lub urządzenia sygnalizacyjne w danej strefie, naciśnij Wyłącz urządzenia strefy lub Włącz urządzenia strefy. Wybierz sensory, sygnalizatory dźwiękowe i VAD, które chcesz włączyć lub wyłączyć.
  6. Naciśnij Zapisz.

Strefa, w której urządzenia są częściowo lub całkowicie wyłączone, zostanie odpowiednio oznaczona w zakładce Strefy pożarowe.

Dioda LED i dźwiękowe wskazania błędów związane z utratą połączenia Jeweller mogą być wyłączone w EN54 Fire Hub Jeweller dla określonych przypadków użycia, takich jak urządzenia EN54 są zainstalowane w pojazdach, które okresowo wyjeżdżają z jednostki straży pożarnej i później do niej powracają.

To odstępstwo od normy EN 54 wymaga zgody lokalnych organów bezpieczeństwa pożarowego i jest dostępne wyłącznie wtedy, gdy Tryb zgodności z EN 54 jest wyłączony.

Jak wyłączyć powiadomienia o utracie połączenia Jeweller dla urządzeń EN54

  1. Otwórz aplikację Ajax.

  2. Zaloguj się do swojego konta.

    Jak utworzyć konto osobiste Ajax

    Jak utworzyć konto Ajax PRO

  3. Przejdź do karty Urządzenia HubFilled-M.

  4. Znajdź EN54 Fire Hub Jeweller na liście i wybierz menu Strefy pożarowe.

  5. Wybierz strefę pożarową.

  6. Wybierz urządzenie.

  7. Przejdź do Ustawień Settings-M.

  8. Naciśnij Dezaktywacja urządzenia.

  9. Wybierz funkcję urządzenia, która ma zostać wyłączona lub włączona (np. sygnał alarmu dźwiękowego, wykrywanie wysokiej temperatury itp.).

  10. Naciśnij Zapisz.

  11. Przejdź z powrotem do listy urządzeń strefy lub do listy stref.

  12. Powtórz kroki od 5 do 10 dla innych urządzeń, które chcesz włączyć/wyłączyć.

Jak uruchomić test sygnalizacji alarmowej

Administrator, PRO lub użytkownik z poziomem dostępu 2 może przeprowadzić test sygnalizacji alarmu urządzeń EN54. Test umożliwia sprawdzenie dźwiękowych i wizualnych sygnałów alarmowych oraz zapewnienie, że sygnały alarmowe pożarowe są wyraźnie słyszalne i widoczne w pomieszczeniach. Trwa do 10 minut i można go zatrzymać wcześniej, jeśli zajdzie taka potrzeba. Informacja, że niektóre urządzenia są w trybie testowym, jest wyświetlana na zakładce CIE Sterowanie oraz na karcie Centrum zdarzeńBłąd, test lub wyłączenie.

Aby uruchomić test:

  1. Zaloguj się za pomocą kodu osobistego lub kodu dostępu albo przyłóż Tag/Pass do czytnika na panelu przednim CIE.
  2. Przejdź do karty Strefy pożarowe.
  3. Wybierz strefę, w której chcesz przeprowadzić test.
  4. Naciśnij Otwórz listę urządzeń i wybierz urządzenie.
  5. Naciśnij Test sygnalizacji alarmu.
  6. Wybierz urządzenia sygnalizacyjne, które chcesz przetestować.
  7. Naciśnij Rozpocznij test.
  8. Aby zatrzymać test, powtórz kroki od 2 do 4 i dotknij Zatrzymaj aktywny test.
  1. Otwórz aplikację Ajax.

  2. Zaloguj się do swojego konta.

    Jak utworzyć konto osobiste Ajax

    Jak utworzyć konto Ajax PRO

  3. Przejdź do karty Urządzenia HubFilled-M.

  4. Znajdź EN54 Fire Hub Jeweller na liście i wybierz menu Strefy pożarowe.

  5. Wybierz strefę pożarową.

  6. Wybierz urządzenie.

  7. Przejdź do Ustawień Settings-M.

  8. Naciśnij Test sygnalizacji alarmu.

  9. Wybierz, co chcesz przetestować.

  10. Naciśnij Rozpocznij.

  11. Przejdź z powrotem do listy urządzeń strefy lub do listy stref.

  12. Powtórz kroki od 5 do 10 dla pozostałych urządzeń, które chcesz przetestować.

  13. Aby zatrzymać test, naciśnij Zatrzymaj w ustawieniu Test sygnalizacji alarmu każdego urządzenia.

Jak przeprowadzić Test strefy

Test strefy to tryb specjalny, który umożliwia instalatorom sprawdzenie działania czujników pożarowych w wybranych strefach. W trybie testowym czujniki dymu reagują na aerozole testowe, np. Solo 332. Podczas testu instalatorzy mogą zdefiniować, które wyjścia, takie jak sygnalizatory, urządzenia alarmu wizualnego (VAD), zdalne wskaźniki alarmu pożarowego lub przekaźniki modułu wejścia/wyjścia, zostaną aktywowane w każdej strefie.

Jak przetestować czujniki dymu Ajax certyfikowane według normy EN 54, używając Solo 332

Administrator lub użytkownik z poziomem dostępu 2 może uruchomić Test strefy z ekranu dotykowego CIE lub za pomocą aplikacji Ajax.

Aby przeprowadzić Test strefy dla wymaganej strefy:

  1. Przejdź do karty Strefy pożarowe na ekranie dotykowym CIE.

  2. Wybierz wymaganą strefę.

  3. Naciśnij Uruchom test strefy.

  4. Wybierz, czy podczas testu mają zostać aktywowane wyjścia (sygnalizatory, systemy VAD i przekaźniki):

    • Nie aktywuj wyjść
    • Aktywuj tylko w strefach testowych
    • Aktywuj we wszystkich strefach.
  5. Jeżeli wybrano opcję Aktywuj tylko w strefach testowych lub Aktywuj we wszystkich strefach, wybierz urządzenia, które mają zostać wyzwolone przez alarm testowy:

    • Sygnalizatory dźwiękowe
    • VAD-y
    • Przekaźniki.
  6. Naciśnij Rozpocznij test.

Aby uruchomić test strefy dla wymaganego obszaru w aplikacji Ajax:

  1. Przejdź do karty Urządzenia HubFilled-M.

  2. Znajdź CIE na liście i wybierz menu Strefy pożarowe.

  3. Wybierz strefę pożarową.

  4. Przejdź do Ustawień Settings-M.

  5. Naciśnij Test strefy.

  6. Wybierz, czy podczas testu mają zostać aktywowane wyjścia (sygnalizatory, systemy VAD i przekaźniki):

    • Nie aktywuj wyjść
    • Aktywuj tylko w strefach testowych
    • Aktywuj we wszystkich strefach.
  7. Jeżeli wybrano opcję Aktywuj tylko w strefach testowych lub Aktywuj we wszystkich strefach, wybierz, które urządzenia będą wyzwalane przez alarm testowy:

    • Sygnalizatory dźwiękowe
    • VAD-y
    • Przekaźniki.
  8. Naciśnij Rozpocznij test.

Aby dodać inną strefę do bieżącego testu, wybierz wymaganą strefę i dotknij Dodaj do bieżącego testu strefy.

Konserwacja

Regularnie sprawdzaj działanie EN54 Fire Hub Jeweller i podłączonych urządzeń. Optymalna częstotliwość kontroli to raz na trzy miesiące. Czyść na bieżąco obudowę urządzenia z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej ściereczki, odpowiedniej do pielęgnacji sprzętu.

Do czyszczenia urządzenia nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.

Specyfikacja techniczna

Wszystkie dane techniczne

Zgodność z normami

Gwarancja

Gwarancja dla produktów Limited Liability Company “Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.

Jeśli urządzenie nie działa prawidłowo, zalecamy skontaktowanie się z Działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.

Zobowiązania gwarancyjne

Umowa użytkownika

Kontakt ze wsparciem technicznym:

Producent: „AS Manufacturing” LLC

Potrzebujesz pomocy?

Odkryj pełen potencjał systemu Ajax dzięki szczegółowym podręcznikom, artykułom, narzędziom i często zadawanym pytaniom. W celu zapewnienia natychmiastowej pomocy nasz chatbot zasilany sztuczną inteligencją oraz profesjonalny zespół wsparcia technicznego są dostępni 24/7.

Ajax Systems
