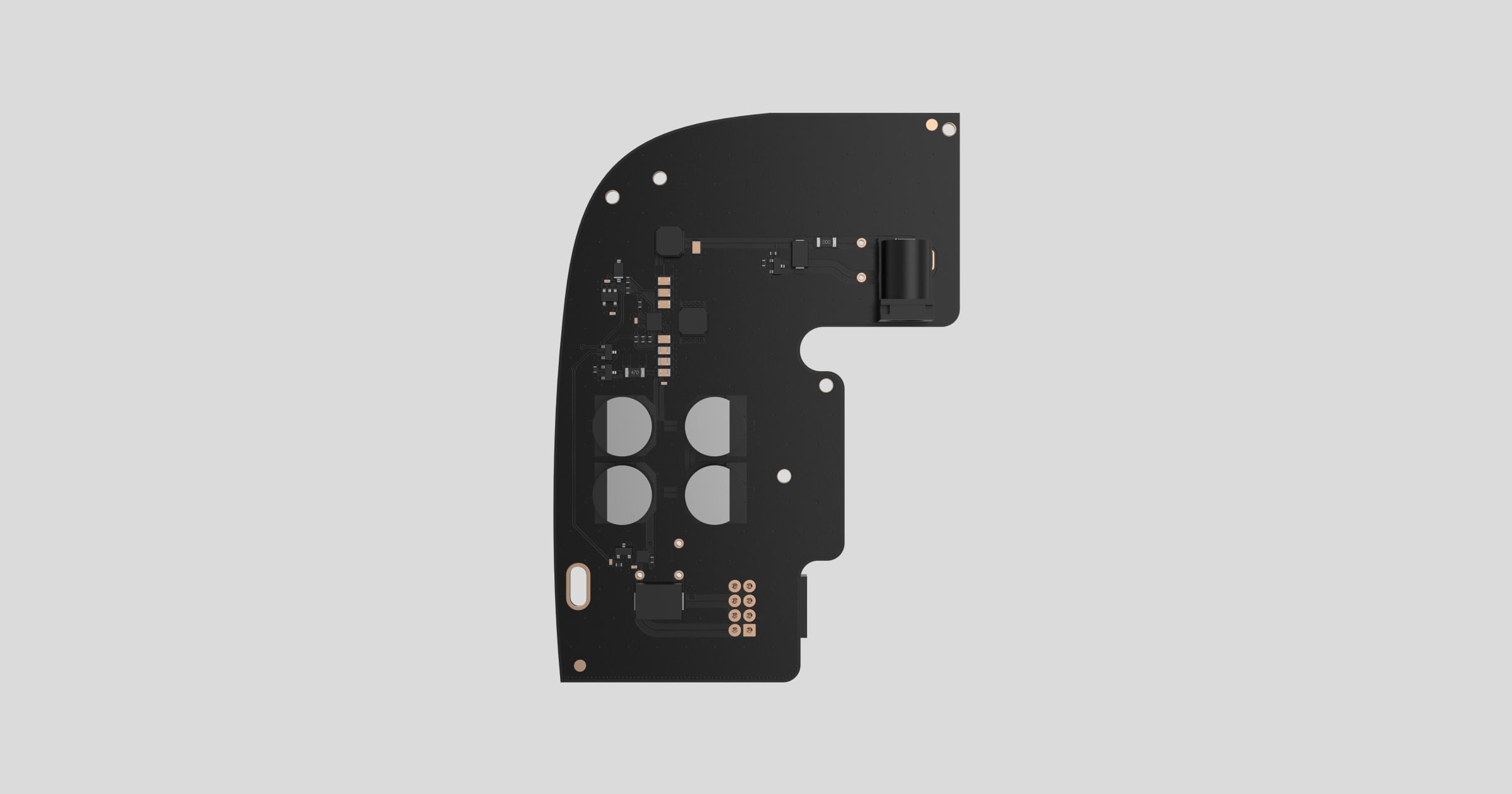

6V PSU Hub 2/Hub 2 Plus je napájecí jednotka pro centrální ovládací panely Hub 2 a Hub 2 Plus umožňující napájení uvedených zařízení pomocí 6 a 12 V DC zdroje. Jedná se o desku plošného spoje, která nahrazuje standardní 110/230 V AC napájecí zdroj uvnitř krytu zařízení.
Instalace
6V PSU Hub 2/Hub 2 Plus by měl být instalován pouze osobou s odpovídající odbornou způsobilostí.
Před instalací jednotky se ujistěte, že je zařízení odpojeno od napájení ze sítě.
Při instalaci 6 V PSU pro Hub 2/Hub 2 Plus dodržujte obecné zásady práce na elektrických zařízeních a požadavky plynoucí z platné místní legislativy. Nikdy nerozebírejte zařízení, pokud je pod napětím!
Postup instalace:
Uvolněte vruty a zařízení sejměte z montážního držáku SmartBracket.
Stisknutím a přidržením tlačítka napájení po dobu 2 vteřin zařízení vypněte.
Odpojte napájecí a Ethernetový kabel.
Počkejte 5 minut, než se vybijí kondenzátory.
Uvolněte vruty zadního krytu zařízení a sejměte jej.
Uvolněte vruty upevňující desky plošného spoje ke krytu zařízení.
Opatrně vyjměte obě desky plošného spoje tak, aby setrvaly v původní pozici, a nerozpojujte je. Mezi deskami je konektor: nepoškoďte jej.
Odpojte desku napájecího zdroje (menší část) od hlavní desky.

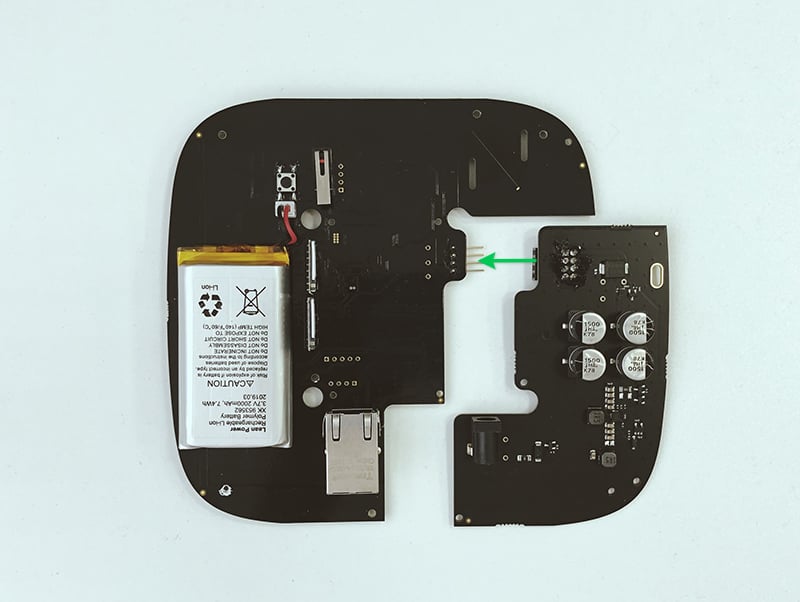

Připojte 6 V PSU pro Hub 2 / Hub 2 Plus k hlavní desce pomocí 8pinového konektoru mezi nimi. Při výměně desky neohýbejte kontakty konektoru: mohlo by dojít k poruše zařízení.
Poznámka: kontakty desky by měly být zapojeny ve spodní řadě konektoru (nejblíže desce). Při správném připojení jsou desky ve stejné úrovni.
Spojte desky plošného spoje pomocí konektoru a poté je upevněte vruty.
Zkontrolujte, zda není akumulátor a připojené kabely přitlačeny. Při správné instalaci jsou desky plošného spoje pevně usazeny na vodících lištách a nepohybují se. Přidržte desky společně s krytem zařízení a otočte jej. Slot pro vložení SIM karty, a napájecí a Ethernetový konektor by měly přesně lícovat s otvory v krytu zařízení a tlačítko napájení by nemělo být zaseknuto.
Změňte informaci o vstupním napětí na krytu zařízení, abyste v budoucnu předešli nesprávnému připojení napájení. Ke změně použijte speciální přiloženou samolepku.
Připojte Ethernetový a napájecí kabel do odpovídajících konektorů.
Zapněte napájecí zdroj 6 V DC.
Nepřipojujte napájecí kabel s napětím překračujícím přípustnou mez na vstupu.
Zapněte zařízení stisknutím a přidržením tlačítka napájení po dobu 2 vteřin.
Nasaďte zařízení na držák SmartBracket a upevněte jej.
Připojte 6V zdroj k zařízení, zapněte jej, počkejte, až se načte operační systém a zkontrolujte stav externího napájení v aplikaci Ajax. Pokud je externí napájení nedostupné, prověřte polaritu připojených vodičů. Pokud ani po kontrole není dostupné externí napájení, kontaktujte technickou podporu Ajax.
Pro dlouhodobý autonomní provoz doporučujeme používat zinko-vzdušné alkalické baterie. Před připojením takové baterie se ujistěte, že byly odstraněny všechny nálepky a ventily zakrývající přístup vzduchu jsou otevřené. Pokud je to možné, nechejte baterii přístup k vzduchu po dobu až 2 hodin. Tím se spustí chemická reakce uvnitř a zajistí se správná funkce.
Údržba
Zařízení nevyžaduje technickou údržbu.
Technické specifikace
Kompatibilita | Hub 2 a Hub 2 Plus |
Vstupní napětí | 4.2-10 V DC |
Výstupní napětí | 4.8 V DC ± 5% |
Napětí při zapnutí | 4.2 V DC ± 2.5% |
Napětí při vypnutí | 3-3.4 V (v závislosti na zatížení) |
Maximální vstupní proud | 2,2 А při 4,2 V; 0,8 А při 10 V |
Maximální výstupní proud | 1,5 A |
Rozsah provozní teploty | od -10 °C do +40°С |
Provozní vlhkost | Až do 75% |
Připojení | Zásuvka: 6.5 × 2 mm |
Rozměry | 98 × 70 × 17 mm |
Hmotnost | 26 g |
Životnost | 10 let |
Obsah balení
6V PSU Hub 2/Hub 2 Plus
Připojovací adaptér
Uživatelská příručka
Záruka
Záruka na zařízení Ajax platí dva roky od data nákupu.
Pokud zařízení nefunguje správně, měli byste nejprve kontaktovat technickou podporu — v polovině případů je možné technické problémy vyřešit vzdáleně!
Technická podpora: support@ajax.systems
