WallSwitch je zařízení, které kombinuje relé bezdrátového zapnutí / vypnutí pro elektrické spotřebiče a měřič spotřeby energie. Miniaturní tělo zařízení je uzpůsobeno pro instalaci do zásuvky evropského typu.
WallSwitch by měl instalovat pouze kvalifikovaný elektrikář!
WallSwitch pracuje pouze s bezpečnostním systémem Ajax (nemůže být používán v jiných bezpečnostních systémech výrobců třetích stran) připojením přes chráněný protokol Jeweller k Hubu. Dosah komunikace — až 1 000 metrů, bez překážek.
Pomocí scénářů můžete naprogramovat akce automatizačních zařízení (Relay, WallSwitch, nebo Socket) v reakci na poplach, stisknutí tlačítka Button, nebo podle časového plánu. Scénář lze vytvořit na dálku v aplikaci Ajax.
Bezpečnostní systém Ajax můžete připojit k poplachovému přijímacímu centru soukromé bezpečnostní společnosti.

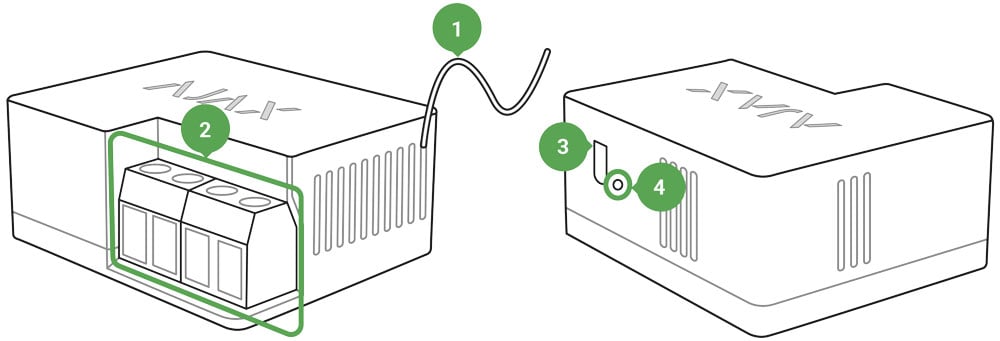

Popis zařízení
Anténa
Svorkovnice
Funkční tlačítko
LED indikátor

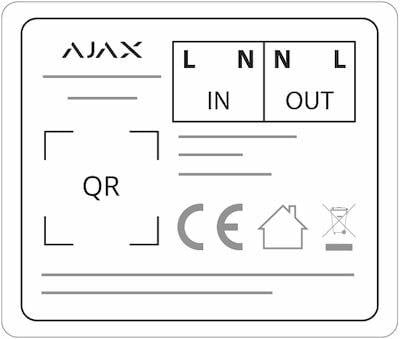

Vstupní svorkovnice IN:
Svorka L — svorka fázového vodiče napájení.
Svorka N — svorka nulového vodiče napájení.
Výstupní svorkovnice OUT:
Svorka N — kontaktní svorka nulového výstupu připojeného zařízení.
Svorka L — kontaktní svorka fázového výstupu připojeného zařízení.
Princip fungování
Vstupní svorky WallSwitch jsou připojeny k síti a výstupní svorky jsou připojeny k zásuvce nebo elektrickému zařízení / systému. WallSwitch uzavírá / otevírá elektrický obvod a ovládá napájení příkazem uživatele bezpečnostního systému prostřednictvím aplikace Ajax. Stav kontaktů WallSwitch lze přepnout ručně: podržením funkčního tlačítka na 2 vteřiny. Chcete-li, aby WallSwitch automaticky reagoval na poplach nebo časový plán, můžete vytvořit nakonfigurovat scénář.
WallSwitch je vybaven ochranným systémem proti kolísání napětí nad rozsahem 184V – 253V nebo nadproudovou ochranou nad 13A. V tomto případě je napájení přerušeno a obnovuje se po normalizaci hodnot napětí a proudu.
Maximální odporové zatížení relé je 3 kW.
Můžete zobrazit spotřebovanou energii elektrických spotřebičů připojených přes WallSwitch prostřednictvím aplikace, díky vestavěnému měřiči spotřeby elektřiny.
WallSwitch s verzí firmwaru 5.54.1.0 a vyšší může pracovat v pulzním nebo bistabilním režimu. U této verze firmwaru můžete také vybrat normální stav kontaktu relé:
Normálně zavřeno (NC) — kontakty se otevřou, pokud je relé aktivováno, a jsou sepnuty, pokud je relé neaktivní.
Normálně otevřeno (NO) — kontakty se sepnou, pokud je relé aktivováno, a rozpojí se, pokud je relé neaktivní.
WallSwitch s verzí firmwaru nižší než 5.54.1.0 funguje pouze v bistabilním režimu s normálně otevřenými kontakty.
Jak zjistit verzi firmwaru zařízení?
Při nízkém zatížení (do 25 W) se mohou indikace proudu a spotřeby energie zobrazovat nesprávně z důvodu hardwarových omezení.
Připojení k Hubu
Před připojením zařízení:
Zapněte Hub a zkontrolujte připojení k internetu (logo svítí bíle nebo zeleně).
Nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.
Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.
Postup připojení WallSwitch s Hubem:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.
Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.
Zapněte WallSwitch funkčním tlačítkem na boční části relé, nebo zatižte výstup relé (OUT) spotřebičem o výkonu minimálně 20 W a poté jej odpojte.
Během připojení a provozu je nutné, aby byl WallSwitch umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller. Požadavek na připojení Wallswitche k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud nedojde ke spárování zařízení s Hubem, počkejte minimálně 30 vteřin a proces opakujte. WallSwitch se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení.
Aktualizace stavových informací zařízení je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Při prvním zapnutí jsou kontakty Relay otevřené! Při mazání relé ze systému se kontakty otevřou!
Stavy
Zařízení
WallSwitch
Parametr | Hodnota |
Síla signálu Jeweller | Síla signálu mezi Hubem a WallSwitchem |
Připojení | Stav připojení zařízení k Hubu |
Připojeno přes ReX | Zobrazuje stav použití rozšiřovače dosahu signálu ReX |
Aktivní | Stav relé (zapnuto / vypnuto) |
Napětí | Aktuální úroveň vstupního napětí WallSwitche |
Proud | Proud na vstupu WallSwitche |
Výkon | Aktuální spotřeba ve W |
Spotřebovaná elektrická energie | Elektrická energie spotřebovaná zařízením připojeným k relé. Čítač se resetuje, pokud relé ztratí napájení |
Dočasná deaktivace | Zobrazuje stav zařízení: aktivní, nebo uživatelem zcela deaktivováno |
Firmware | Verze firmwaru zařízení |
ID zařízení | Identifikační číslo zařízení |
Nastavení
Zařízení
WallSwitch
Nastavení
Nastavení | Hodnota |
První pole | Název detektoru, lze upravit |
Místnost | Výběr virtuální místnosti, ke které je zařízení přiřazeno |
Provozní režim | Výběr provozního režimu relé:
Nastavení je možné s firmwarem verze 5.54.1.0 a vyšší |
Režim kontaktu | Normální stav kontaktu
|
Doba trvání impulsu | Volba doby trvání pulzu v pulzním režimu: Od 0.5 do 255 vteřin |
Proudová ochrana | Pokud je povoleno, napájení se vypne, pokud aktuální zátěž přesáhne 13 A, pokud je deaktivováno, prahová hodnota je 19,8 A (nebo 16 A po dobu 5 vteřin) |
Napěťová ochrana | Pokud je povoleno, napájení se vypne v případě přepětí mimo mez 184 – 253 V, v neaktivním stavu 0 – 500 V |
Scénáře | Nabídka pro vytváření a konfiguraci scénářů |
Zkouška síly signálu Jeweller | Přepne detektor do režimu testování síly signálu |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Dočasná deaktivace | Umožňuje uživateli deaktivovat zařízení bez odebrání ze systému. Zařízení nebude provádět systémové příkazy a nebude se účastnit automatizačních scénářů. Všechna oznámení a poplachy zařízení budou ignorovány Deaktivované zařízení uloží aktuální stav (aktivní nebo neaktivní) |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Indikace
Indikátor WallSwitche se může v závislosti na stavu zařízení rozsvítit zeleně.
Pokud není WallSwitch přiřazen k Hubu, bude zelená LED dioda přerušovaně blikat. Po stisknutí funkčního tlačítka se zelená LED dioda rozsvítí.
Test funkčnosti
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Instalace
WallSwitch by měl instalovat pouze kvalifikovaný elektrikář! Bez ohledu na typ elektrického obvodu, ve kterém je zařízení instalováno.
WallSwitch je určen k instalaci uvnitř krabicové zásuvky o průměru 50 mm a více a hloubce nejméně 70 mm. Relé lze instalovat také do prodlužovacích kabelů a dalších obvodů napájených 230 V.
Dosah komunikace s Hubem, pokud nejsou žádné překážky mezi zařízeními — je až 1 000 metrů. Vezměte to v úvahu při výběru místa pro WallSwitch.
Pokud má zařízení nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Postup instalace:
Odpojte kabel, ke kterému bude WallSwitch připojen.
Připojte síťový vodič ke svorkám WallSwitch podle následujícího schématu:[Error converting figure element: Can't upload "[["/Users/nykoliuk/Nykoliuk/Work/migration/dist/download/support.ajax.systems/wp-content/uploads/2019/04/wallswitch6.jpg","wallswitch6.jpg"]]" to strapi: 500 Internal Server Error]
Připojte zásuvku k WallSwitch pomocí přiložených spojovacích vodičů nebo elektrický spotřebič pomocí kabelu s dostatečným průřezem. Doporučuje se použít vodiče o průřezu 1.5 – 2 mm².
Nepřipojujte k WallSwitch zátěž větší než 3 kW. Při připojování zátěže bezpodmínečně dodržujte schéma zapojení, protože nesprávné připojení může způsobit poruchu zařízení nebo poškození majetku.
Při instalaci WallSwitch do zásuvky zasuňte anténu ven a umístěte ji pod plastový rám zásuvky. Čím je anténa vzdálenější od kovových struktur, tím nižší je riziko screeningu (a poškození) rádiového signálu.
V žádném případě nezkracujte anténu! Její délka je optimální pro provoz v používaném vysokofrekvenčním rozsahu!
Při instalaci a provozu WallSwitch dodržujte obecná pravidla elektrické bezpečnosti při používání elektrických spotřebičů a také požadavky předpisů elektrické bezpečnosti.
Je výslovně zakázáno rozebírat zařízení. Nepoužívejte zařízení s poškozenými napájecími kabelem.
Neinstalujte WallSwitch:
Ve venkovním prostředí.
V kovových rozvodných skříních a elektrických panelech.
V místech s teplotou a vlhkostí mimo stanovenou mez.
V blízkosti méně než 1 metr od Hubu.
Údržba
Zařízení nevyžaduje žádnou údržbu.
Technická specifikace
Akční člen | Elektromagnetické relé |
Počet spínacích cyklů | Nejméně 200,000 |
Napájení | 110 – 230 V AC ± 10% 50/60 Hz |
Napěťová ochrana | Pro síť 230 V: max — 253 V, min — 184 V |
Maximální proudové zatížení | 13 А |
Maximální proudová ochrana | Ano, 13 A |
Maximální spínaný výkon (síť 230 V AC) | Až 3 kW |
Provozní režimy |
|
Doba trvání impulsu | Od 1 do 255 vteřin (firmware verze 5.54.1.0 nebo vyšší) |
Funkce elektroměru | Ano |
Statistické funkce | Ano: proud, napětí, spotřeba |
Spotřeba el. energie ve stan-by režimu | Méně než 1 W |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | |
Výkon rádiového signálu | Až 25 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,000 m (bez překážek) |
Stupeň krytí | IP20 |
Rozmezí provozní teploty | Od 0°С do +64°С |
Maximální teplotní ochrana | Ano, 65°C |
Provozní vlhkost | Až 75% |
Rozměry | 39 × 33 × 18 mm |
Hmotnost | 30 g |
Životnost | 10 let |
Obsah balení
WallSwitch
Propojovací vodiče — 2 ks
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
