GlassProtect je bezdrátový detektor detekující rozbití skla ve vzdálenosti až 9 metrů. Používá se uvnitř budov, může pracovat až 7 let z předinstalované baterie a je vybaven zásuvkou pro připojení dalšího detektoru.

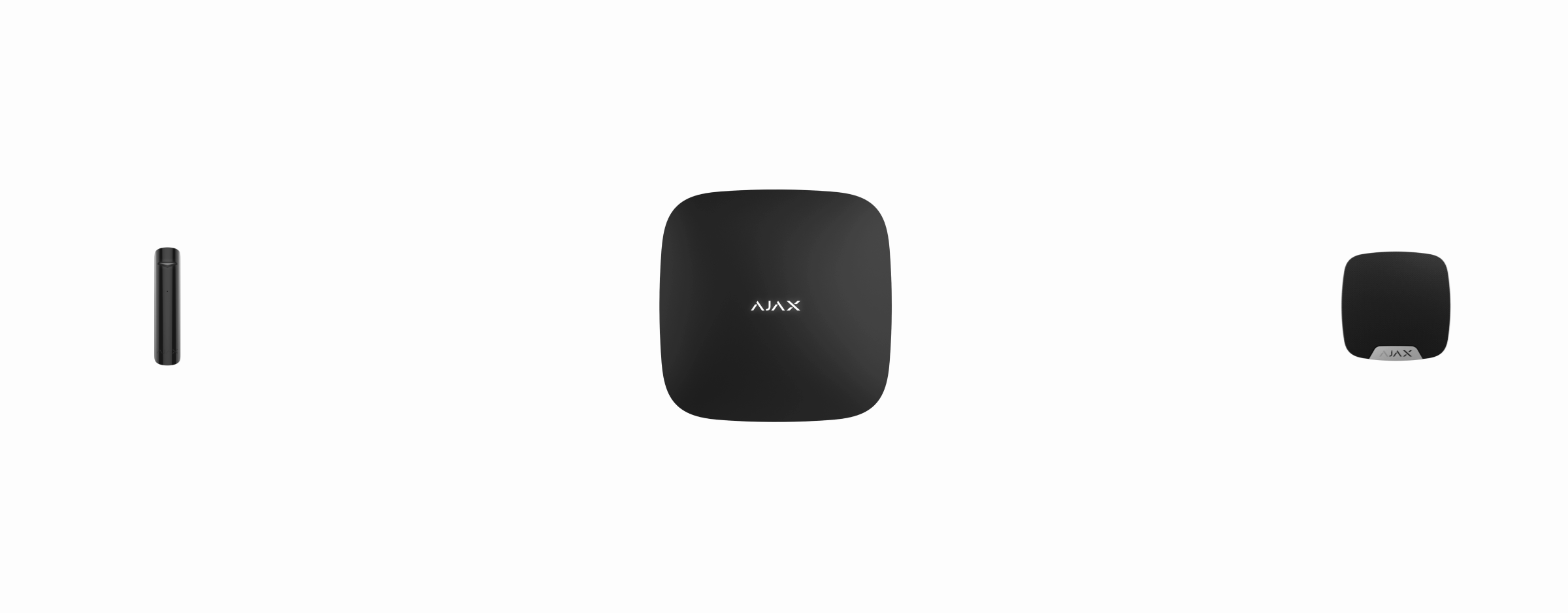

GlassProtect pracuje v rámci zabezpečovacího systému Ajax připojením prostřednictvím chráněného protokolu Jeweller k Hubu. Dosah komunikace — až 1 000 m, bez překážek. Kromě toho lze detektor použít jako součást bezpečnostních systémů třetích stran díky integračnímu modulu uartBridge nebo ocBridge Plus.
Detektor je nastaven pomocí mobilní aplikace pro chytré telefony se systémem iOS a Android. Uživatel je informován o všech událostech prostřednictvím push oznámení, SMS zpráv a hovorů (pokud je aktivován).
Bezpečnostní systém Ajax je soběstačný, ale uživatel jej může připojit k poplachovému přijímacímu centru soukromé bezpečnostní společnosti.
Popis zařízení
LED indikátor
Otvor mikrofonu
Držák SmartBracket. Chcete-li jej vyjmout, posuňte panel dolů.
Konektor pro kabelový detektor třetí strany s typem kontaktu NC (normálně sepnutý).
QR kód s ID zařízení. Slouží ke spárování zařízení se zabezpečovacím systémem Ajax.
Tlačítko pro zapnutí zařízení.
Tlačítko neoprávněné manipulace. Spustí se při pokusu o odtržení detektoru od povrchu nebo jeho vyjmutí z montážního panelu.
Princip provozu detektoru
GlassProtect je vybaven citlivým elektretovým mikrofonem a je nastaven tak, aby detekoval výrazný zvuk rozbitého skla, který se skládá z nízkofrekvenčního zásahu a vysokofrekvenčního cinkání střepů. Díky dvoustupňové detekci rozbití skla je riziko nesprávného uvedení do činnosti minimální.
Detektor GlassProtect nebude reagovat na rozbití skla, pokud je na sklo nanesena ochranná vrstva: nárazuvzdorná, proti slunci, dekorativní nebo jiná. K detekci rozbití tohoto typu skla doporučujeme použít bezdrátový detektor otevření DoorProtect Plus se snímačem otřesů a náklonu.
Po aktivaci systému, detektor GlassProtect nastavený v režimu detekce narušení okamžitě vysílá výstražný signál do Hubu, aktivuje sirény připojené k Hubu a upozorní uživatele a soukromou bezpečnostní společnost.
Připojení
Připojení zařízení k Hubu
Před připojením:
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost .
Zapněte Hub a zkontrolujte, zda je připojen k internetu.
Ujistěte se v aplikaci Ajax, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.
Párování detektoru s Hubem:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.
Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.
Zapněte detektor přepnutím přepínače do polohy “ON”.
Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller. Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud se detektor nepodařilo spárovat (LED blikne jednou za vteřinu), vypněte jej na 5 vteřin a zkuste to znovu. Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Připojení zařízení k zabezpečovacímu systému výrobce třetí strany
Pro připojení detektoru k poplachovému zabezpečovacímu (či jinému) systému výrobce třetí strany je nutné použít jeden z integračních modulů uartBridge nebo ocBridge Plus. V tomto případě dále postupujte podle manuálů uvedených modulů a systému výrobce třetí strany.
Stavy
Zařízení
GlassProtect
Parametr | Význam |
Teplota | Teplota detektoru, měřena na procesoru |
Síla signálu Jeweller | Indikace síly rádiového signálu mezi detektorem a Hubem |
Připojení přes Jeweller | Stav připojení detektoru k Hubu |
Stav baterie | Indikace stavu baterií (zobrazeno v krocích po 25%) |
Kryt | Indikace otevření / zavření krytu (aktivace / deaktivace sabotážního kontaktu Tamper) |
Zpoždění při odchodu | Zpoždění při odchodu (zpoždění aktivace poplachu) je doba, kterou musíte opustit místnost po aktivaci zabezpečovacího systému |
Zpoždění při odchodu | Zpoždění při odchodu (zpoždění aktivace poplachu) je doba, kterou musíte opustit místnost po aktivaci zabezpečovacího systému |
Citlivost | Úroveň citlivosti senzoru |
Sekundární detektor | Stav externího detektoru připojeného ke GlassProtect |
Směrován přes ReX | Zobrazuje stav používání rozšiřovače dosahu signálu ReX |
Vždy aktivní | Zobrazuje jestli je detektor pořád aktivní |
Dočasná deaktivace | Stav funkce dočasné deaktivace zařízení:
|
Firmware | Verze firmwaru detektoru |
ID zařízení | Identifikační číslo detektoru |
Nastavení
Zařízení
GlassProtect
Nastavení
Nastavení | Význam |
Název | Název detektoru, lze měnit |
Místnost | Volba virtuální místnosti, ke které je zařízení přiřazeno |
Zpoždění při vstupu | Nastavení časového zpoždění při vstupu. Tato možnost je k dispozici pouze s připojeným drátovým detektorem |
Zpoždění při odchodu | Nastavení časového zpoždění při odchodu. Tato možnost je k dispozici pouze s připojeným drátovým detektorem |
Zpoždění v nočním režimu | Zapnutí zpoždění při použití nočního režimu |
Aktivní v nočním režimu | Pokud je aktivováno, detektor se zapne při aktivaci nočního režimu |
LED indikace poplachů | Umožňuje deaktivovat blikání LED indikátoru během poplachu. tato možnost je k dispozici pro zařízení s verzí firmwaru 5.55.0.0 nebo vyšší |
Citlivost | Výběr úrovně citlivosti detektoru rozbití skla:
|
Externí kontakt | Pokud je aktivní, detektor registruje polachy externího detektoru |
Vždy aktivní | Pokud je aktivní, detektor bude vždy zapnutý |
Signalizace sirénou pokud bylo detekováno rozbití skla | Pokud je aktivní, sirény přidané v systému se při detekci rozbití skla aktivují |
Poplach sirénou pokud byl otevřen externí kontakt | Pokud je aktivní, sirény přidané v systému se při detekci poplachu externího detektoru aktivují |
Zkouška síly signálu Jeweller | Spustí test síly signálu |
Zkouška zóny detekce | Spustí test detekčních zón |
Test útlumu | Spustí test útlumu signálu (k dispozici v detektorech s verzí firmwaru 3.50 a novější) |
Dočasná deaktivace | Umožňuje uživateli odpojit zařízení bez odebrání ze systému. K dispozici jsou 2 možnosti:
Další informace o dočasné deaktivaci zařízení Systém může také automaticky deaktivovat zařízení, když je překročen nastavený počet poplachů |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Indikace
Událost | Indikace | Poznámka |
Zapnutí detektoru | Rozsvítí se zelená LED asi na 1 vteřinu | |
Připojení detektoru k Hubu, ocBridge Plus a uartBridge | Rozsvítí se LED na několik vteřin | |
Poplach / aktivace sabotážního kontaktu Tamper | Rozsvítí se zelená LED na 1 vteřinu | Poplach je odeslán co 5 vteřin |
Slabá baterie | Během poplachu se pomalu rozsvítí zelená LED a pomalu zhasne | Výměna baterie v detektoru je popsána v odstavci Výměna baterie |
Testování detektoru
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Testování funkčnosti detektoru
Po definování umístění detektoru a upevnění zařízení pomocí přibalené oboustranné lepicí pásky otestujte detekční zónu.
GlassProtect nereaguje na tleskání!
Testování detektoru
Pěstí tvrdě udeřte do skla, aniž byste jej rozbili! Pokud mikrofon detektoru zachytí nízkofrekvenční zvuk, LED dioda bude blikat. Simulujte vysokofrekvenční zvuk rozbití skla během 1,5 sekundy po prvním zásahu — speciálním nástrojem nebo nárazem na sklo kovovým předmětem. Po načtení zvuku, LED dioda detektoru na vteřinu zhasne.
V aktivovaném režimu musí detektor zachytit zvuky v následujícím pořadí: nízkofrekvenční zvuk (zásah), poté vysokofrekvenční zvuk (rozbití skla, střepy). V opačném případě nebude poplach aktivován.
Zapněte / vypněte všechna zařízení, které jsou obvykle v provozu v místnosti: generátory, klimatizační jednotky atd. Pokud je detektor aktivován, znamená to, že je nastavena příliš vysoká citlivost nebo je třeba změnit umístění zařízení GlassProtect.
Použijte úroveň citlivosti, při které detektor správně prochází oběma fázemi testu a nereaguje na žádné zařízení v místnosti, které je v provozu.
Instalace zařízení
Výběr místa instalace
V některých případech mohou aktivity v domácnosti způsobit falešné poplachy
Umístění detektoru GlassProtect určuje jeho vzdálenost od Hubu a přítomnost jakýchkoli překážek mezi zařízeními, která brání přenosu rádiového signálu: stěny, podlahy, velké objekty umístěné v místnosti.
Zařízení je určeno pouze pro vnitřní použití.
Zkontrolujte úroveň signálu v místě instalace
Pokud je úroveň signálu jeden stupeň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu!
Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.
Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Neinstalujte detektor:
ve venkovním prostředí;
v blízkosti sirén a hlásičů;
v blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu;
na místech s rychlou cirkulací vzduchu (ventilátory, otevřená okna nebo dveře);
v prostorách s teplotou a vlhkostí mimo povolený limit;
blíže než 1 metr od Hubu.
Detektor GlassProtect detekuje rozbití skla ve vzdálenosti až 9 metrů. Jeho mikrofon by měl být umístěn v úhlu nejvýše 90 stupňů vzhledem k oknu (oknům).
Zajistěte, aby záclony, rostliny, nábytek nebo jiné předměty nezakrývaly otvor mikrofonu.
Pokud je okno zakryté hustými závěsy, umístěte detektor mezi ně a okno. Například v okenním sloupku. V opačném případě by závěsy mohly utopit zvuk rozbití skla a detektor nebude aktivován.
Proces instalace detektoru
Před instalací detektoru se ujistěte, že jste vybrali optimální umístění a zda je v souladu s pokyny uvedenými v této příručce!
Upevněte upevňovací panel SmartBracket detektoru pomocí přiložených vrutů. Pokud používáte jakékoli jiné upevňovací příslušenství, ujistěte se, že panel nepoškozuje ani nedeformuje.
Oboustrannou lepicí pásku používejte pouze pro dočasné připevnění detektoru. Časem páska vyschne, což může způsobit pád, nesprávné spuštění a poruchu detektoru.
Umístěte detektor na připevňovací panel. Jakmile je detektor upevněn v SmartBracket, bude blikat LED — bude to signál, že sabotážní kontakt tamper na detektoru je uzavřen.
Pokud LED dioda po zafixování v SmartBracketu neblikne, zkontrolujte stav sabotážního kontaktu Tamper v aplikaci Ajax a poté těsnost uchycení držáku.
Pokud někdo násilím odstraní detektor z povrchu nebo ho sundá z držáku, upozorní vás na to bezpečnostní systém.
Připojení drátového detektoru
Drátový detektor s NC (normálně zavřeným) typem kontaktu lze připojit k GlassProtect pomocí vestavěné svorky.
Doporučujeme instalovat drátový detektor do vzdálenosti nejvýše 1 metr od GlassProtect. Delší délka drátu zvyšuje riziko jeho poškození a snižuje kvalitu komunikace mezi detektory.
Pro vytažení vodiče z krytu detektoru vylomte zástrčku:
Pokud je spuštěn připojený drátový detektor, obdržíte oznámení.
Údržba
Pravidelně kontrolujte provozuschopnost detektoru.
V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.
K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Baterie instalovaná v detektoru zajišťuje až 7 let autonomního provozu (s frekvencí dotazu u Hubu co 5 minut). Pokud je baterie detektoru vybitá, uživatel obdrží upozornění a LED dioda se plynule rozsvítí a zhasne, pokud je detekováno rozbití skla nebo je aktivován sabotážní kontakt Tamper.
Jakmile stav baterie dosáhne 10% kapacity, aplikace vás okamžitě informuje o potřebě vyměnit baterie.
Technická specifikace
Detekční element | Elektretový mikrofon |
Detekční vzdálenost rozbití skla | Až 9 m |
Úhel detekce mikrofonu | 180° |
Ochrana proti neoprávněné manipulaci | Ano (sabotážní kontakt Tamper) |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | Funguje se všemi Ajax Huby, ReXem, ocBridge Plus, uartBridge |
Výkon rádiového signálu | Až 20 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,000 m (bez překážek) |
Vstup pro připojení drátového detektoru | Ano, 1× NC |
Napájení | 1 baterie CR123A, 3 V |
Životnost baterie | Až 7 let |
Instalace | Vnitřní |
Rozmezí provozní teploty | Od -10°С do +40°С |
Provozní vlhkost | Až 75% |
Rozměry | Ø 20 × 90 mm |
Hmotnost | 30 g |
Životnost | 10 let |
Obsah balení
GlassProtect
Držák SmartBracket
Baterie CR123A (předinstalovaná)
Konektor pro připojení externího NC detektoru
Spojovací materiál
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
