GlassProtect je bezdrôtový detektor, ktorý dokáže identifikovať rozbitie skla až do vzdialenosti 9 metrov. Je pripojený k bezpečnostnému systému Ajax prostredníctvom šifrovaného protokolu Jeweller s efektívnym komunikačným dosahom bez prekážok až 1 000 metrov. Životnosť batérie je až 7 rokov.
DÔLEŽITÉ: Tento návod na použitie obsahuje všeobecné informácie o produkte Ajax GlassProtect. Pred použitím zariadenia odporúčame preštudovať ďalšie informácie uvedené na webe: https://support.ajax.systems/en/manuals/glassprotect/ (K dispozícii v angličtine)

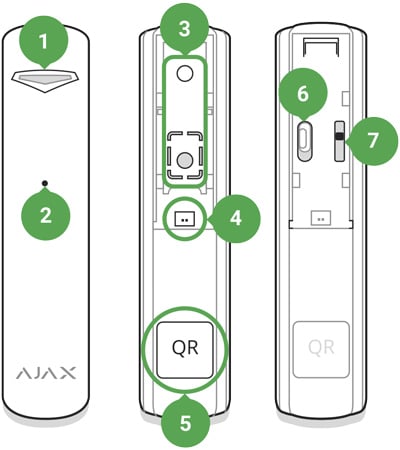

Popis zariadenia
LED indikátor
Otvor mikrofónu
Držiak SmartBracket
Konektor pre pripojenie externého NC detektora
QR kód
Prepínač pre vypnutie / zapnutie
Sabotážny kontakt
Voľba miesta inštalácie
Pri výbere umiestnenia GlassProtect prosím berte do úvahy akékoľvek prekážky, ktoré by mohli rušiť prenos rádiového signálu.
Neinštalujte detektor:
Vo vonkajšom prostredí.
V miestach s rýchlou cirkuláciou vzduchu (pri ventilátoroch).
V blízkosti alarmov alebo hlásičov.
V blízkosti kovových predmetov a zrkadiel spôsobujúcich zoslabenie rádiového signálu.
V priestoroch s teplotou alebo vlhkosťou presahujúcou hodnoty uvedené v technickej špecifikácii.
Upozornenie: Pred samotnou inštaláciou detektora odporúčame po jeho spárovaní s Hubom najprv vykonať testy kvality signálu a detekčných zón, ktoré je možné aktivovať v menu nastavenie detektora v mobilnej aplikácii.
Stav indikátora | Úroveň signálu |
Svieti prerušovane každej 1,5 sekundy | Vynikajúca úroveň signálu |
Blikne 5-krát za sekundu | Dobrá úroveň signálu |
Blikne 2-krát za sekundu | Zlá úroveň signálu |
Na krátku dobu sa rozsvieti každej 1,5 sekundy | Žiadny signál |
Detektor pohybu GlassProtect by mal byť inštalovaný na zvislom a stabilným povrchu a s orientáciou do 90 ° voči chránenej presklenej ploche. Uistite sa, že záclony, rastliny, nábytok alebo iné predmety nezakrývajú otvor mikrofónu. Ak je okno zakryté hustými závesy, umiestnite snímač medzi závesy a okno.
Montáž
Odstráňte držiak SmartBracket z detektoru pohybom v smere naznačenom šípkou v kapitole 1.
Označte si pozíciu dier na povrchu pomocou držiaku SmartBracket. Tie potom vyvŕtajte.
Pripevnite držiak detektora k povrchu pomocou priloženého spojovacieho materiálu.
Upozornění: Pri upevňovaní držiaka SmartBracket dbajte na to, aby nedošlo k oddeleniu perforované časti držiaka. V opačnom prípade bude narušená ochrana proti neoprávnenej manipulácii s detektorom.
Nasaďte detektor na držiak SmartBracket a pohybom proti smeru šípky naznačené v kapitole 1 ho zaistite. Aktivácia ochrany proti neoprávnenej manipulácii bude signalizovaná bliknutím LED indikátora.
Upozornění: Použitie iného spojovacieho materiálu môže poškodiť držiak SmartBracket a znemožniť inštaláciu detektora. Súčasťou balenia sú aj obojstranné lepiace pásky 3M, ktoré slúžia iba k dočasnému pripevneniu detektora. Nepoužívajte ich pre trvalé upevnenie detektora. Lepidlo sa pôsobením tepla vysušuje a môže dôjsť k pádu detektora a jeho poškodeniu.
Spárovanie a konfigurácia detektora
Detektor sa spáruje s Hubom pomocou mobilnej aplikácie Ajax. Otvorte mobilnú aplikáciu Ajax, na záložke Zariadenia stlačte tlačidlo Pridať zariadenie a postupujte podľa pokynov sprievodcu. Po vyzvaní prepnite prepínač v zadnej časti detektora do polohy On. Aktivácia detektora je signalizovaná blikaním LED indikátora.
Poznámka: Ak dôjde pri procese spárovania k chybe, prepnite prepínač v zadnej časti detektora do polohy Off, počkajte minimálne 5 sekúnd a proces spárovania opakujte.
Poznámka: Ak nie je detektor spárovaný s akýmkoľvek Hubom, signalizuje detekciu rozbitia skla či aktiváciu sabotážneho kontaktu (otvorenie krytu) 3 krátkymi bliknutiami. Po úspešnom spárovaní je LED indikátor aktívny len v stave zastráženia systému alebo pri testovaní.
Pri použití externého NC detektora využite konektor, ktorý je súčasťou balenia. Celková odporúčaná dĺžka drôtového vedenia medzi detektorom GlassProtect a externým NC detektorom by nemala presiahnuť 1 m. V opačnom prípade sa zvyšuje riziko mechanického poškodenia drôtového vedenia a klesá úroveň zabezpečenia.
Upozornění: Vstup pre pripojenie NC detektora je v továrenskom nastavení deaktivovaný. Jeho aktivácia je možná v menu nastavenie detektora v mobilnej aplikácii Ajax.
Výmena batérií
Pri výmene batérie zložte detektor z držiaka SmartBracket a zatlačte na tlačidlo pre otvorenie krytu smerom k vonkajšiemu okraju krytu. Batériu vyberte a nahraďte novou batériou typu CR123A. Pri výmene batérie detektora vždy dodržujte polaritu naznačenú na obrázku v kapitole 1 alebo na kryte detektora.
Technické specifikace
Detekčný element | Elektretový mikrofon |
Dosah detekcie rozbitia skla | Až 9 m |
Detekčný uhol rozbitia skla | 180° |
Ochrana proti neoprávnenej manipulácii | Áno (Tamper) |
Frekvenčné pásmo | 866,0 – 866,5 MHz |
Efektívny vyžarovaný výkon | 6.01 dBm / 3,99 mW (limit 20 mW) |
Modulácia | GFSK |
Dosah rádiového signálu | Do 1 000 m (bez překážek) |
Vstup pre pripojenie drôtového detektoru | Áno, 1x NC |
Napájanie | 1 batéria CR123A, 3 V |
Životnosť batérie | Až 7 rokov |
Rozmedzie prevádzkovej teploty / vlhkosti | Od -10°С do +40°С / do 75% bez kondenzácie |
Stupeň zabezpečenia podľa ČSN EN 50131-1 | 2 — nízke až stredné riziko |
Trieda prostredia podľa ČSN EN 50131-1 | I. — vnútorné |
Rozmery | Ø 20 × 90 mm |
Hmotnosť | 30 g |
Obsah balení
GlassProtect
Montážny panel SmartBracket
Batéria CR123A (predinštalovaná)
Konektor pre pripojenie externého NC detektora
Spojovací materiál
Užívateľská príručka
Záruka
Záručná lehota pre zariadenie od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakúpenia produktu a nevzťahuje sa na priloženú batériu.
Ak zariadenie nepracuje správne, odporúčame najprv kontaktovať technickú podporu — v polovici prípadov môžu byť technické problémy vyriešené na diaľku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
