Uživatelský manuál CombiProtect

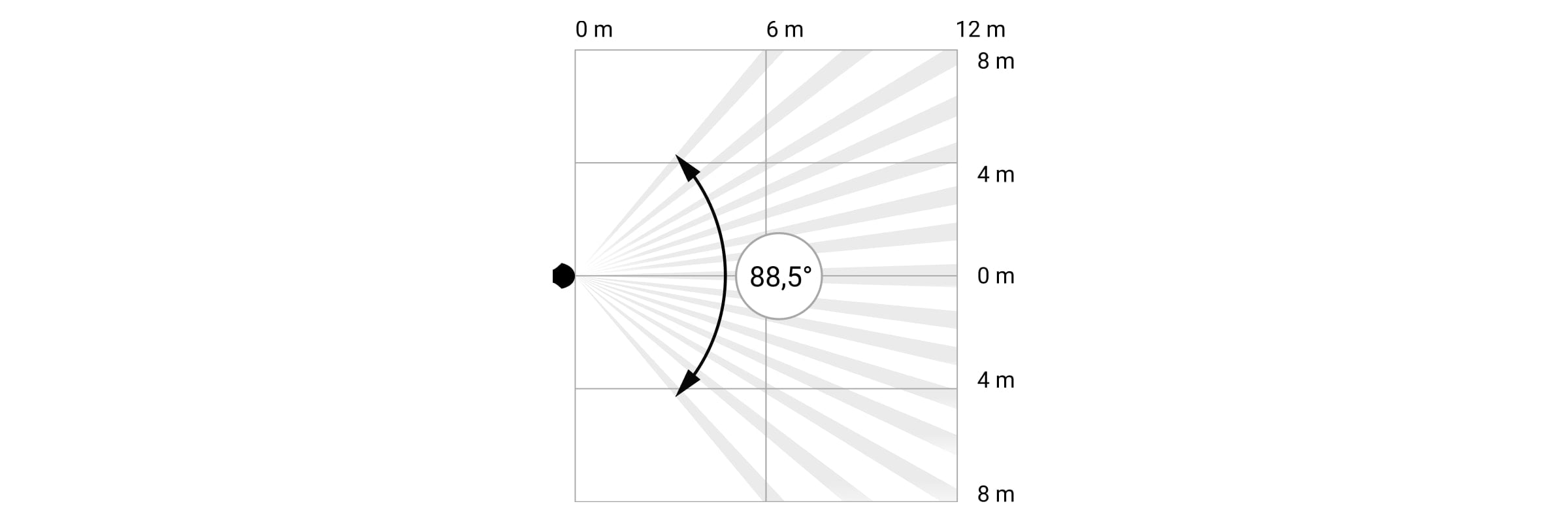

CombiProtect je zařízení kombinující bezdrátový detektor pohybu s pozorovacím úhlem 88,5 ° a vzdáleností až 12 metrů, jakož i detektor rozbití skla se vzdáleností až 9 metrů. Může ignorovat zvířata a detekuje osobu v chráněné zóně od prvního kroku. Může pracovat až 5 let z předinstalované baterie a používá se uvnitř budov.

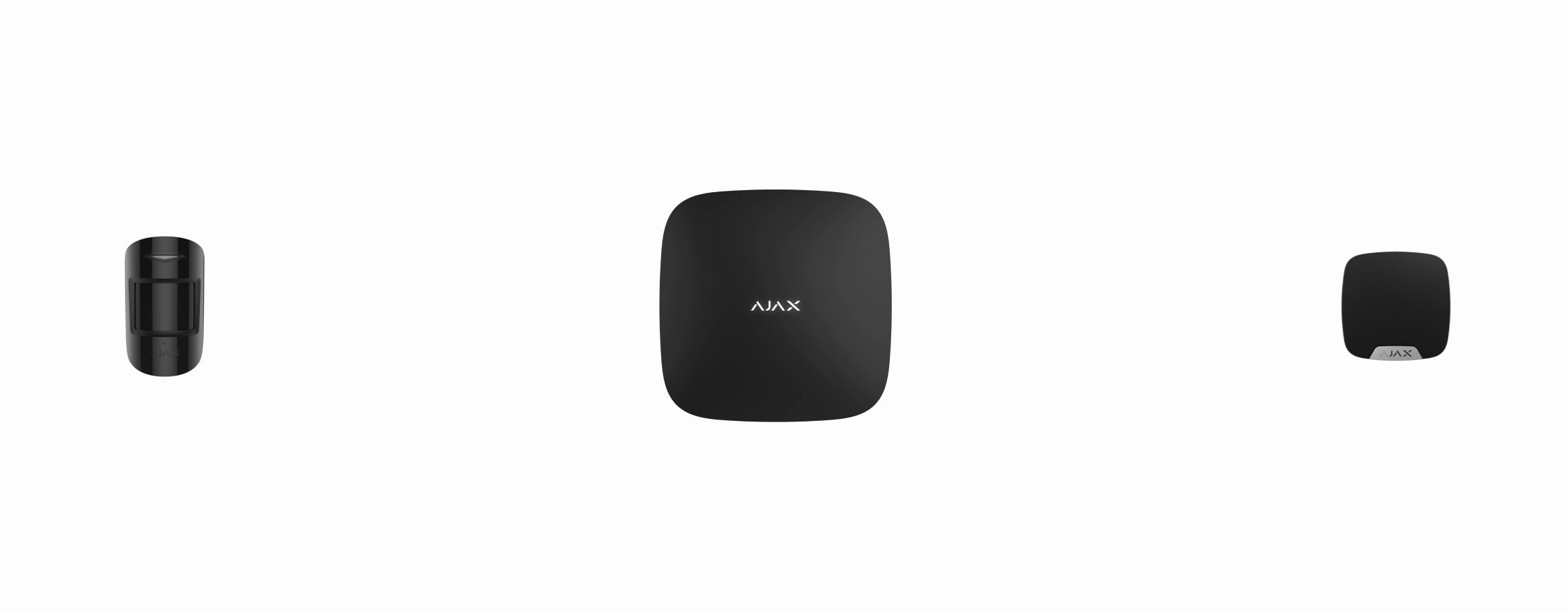

CombiProtect je v rámci zabezpečovacího systému Ajax bezdrátově propojen s Hubem prostřednictvím protokolu Jeweller na vzdálenost až 1 200 metrů v otevřeném prostoru bez překážek. Detektor je navíc možné použít v systémech výrobců třetích stran pomocí integračních modulů uartBridge nebo ocBridge Plus.

Detektor je nastaven pomocí mobilní aplikace pro chytré telefony se systémem iOS a Android. Uživatel je informován o všech událostech prostřednictvím push oznámení, SMS zpráv a hovorů (pokud je aktivován).

Bezpečnostní systém Ajax je soběstačný, ale uživatel jej může připojit k poplachovému přijímacímu centru soukromé bezpečnostní společnosti.

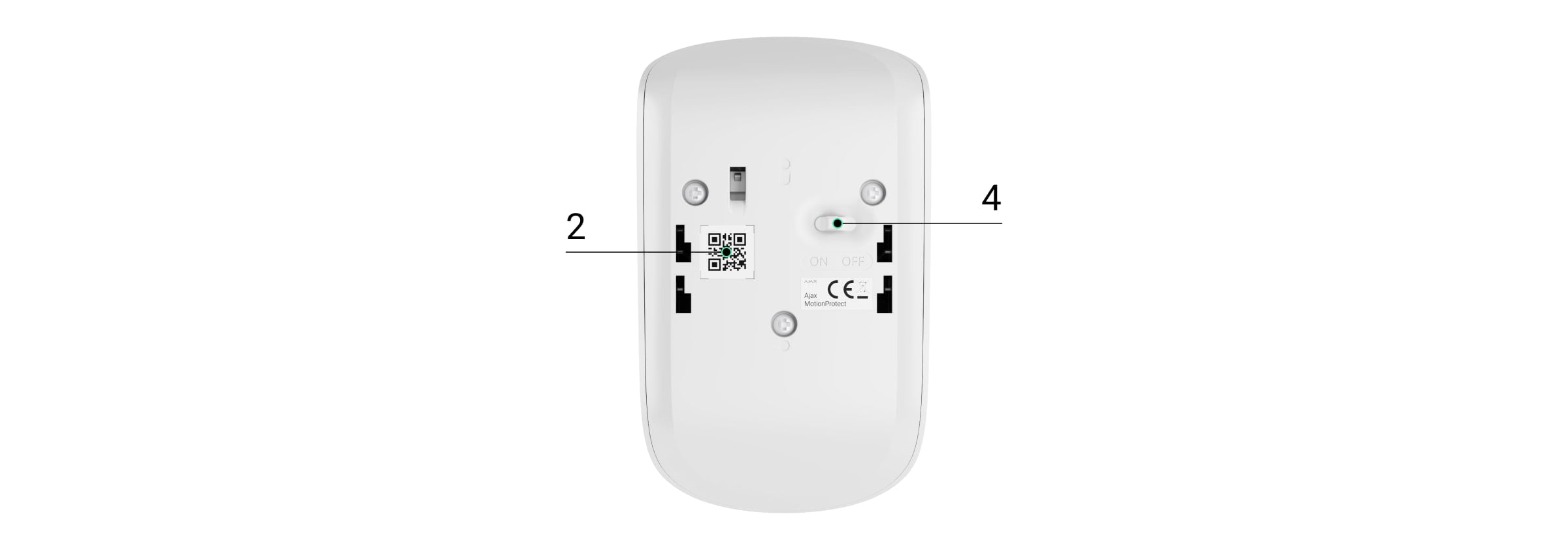

Popis zařízení

1. LED indikátor

2. Optika PIR senzoru

3. Otvor pro mikrofon

4. Držák SmartBracket (perforovaná část je nezbytná pro aktivaci sabotážního kontaktu Tamper v případě násilného odtržení detektoru od povrchu)

5. Sabotážní kontakt Tamper

6. Tlačítko zapnutí / vypnutí

7. QR kód

Princip fungování

CombiProtect kombinuje dva typy bezpečnostních zařízení — detektor pohybu a detektor rozbití skla.

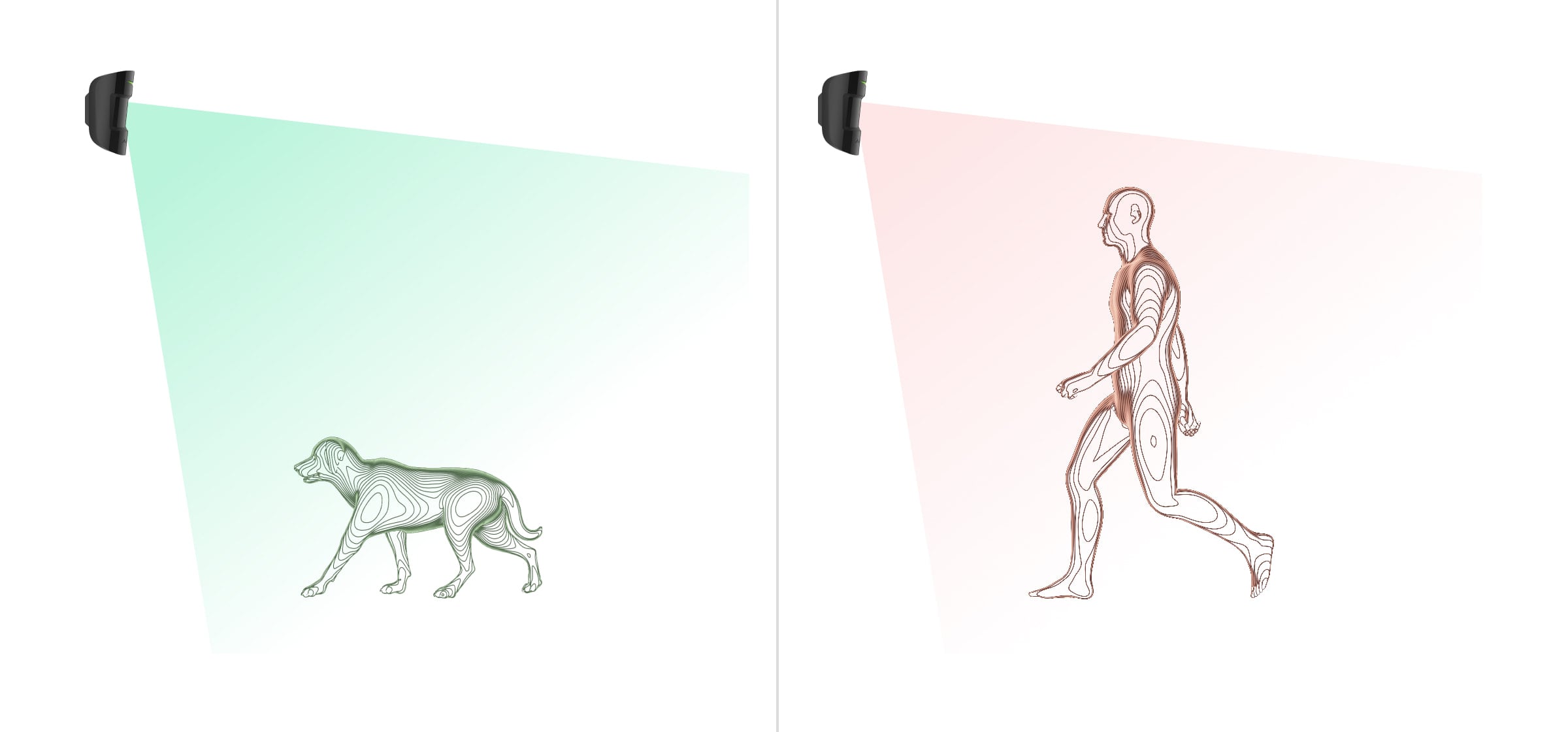

Tepelný PIR senzor detekuje vniknutí do chráněné místnosti detekováním pohybujících se objektů s teplotou blízkou teplotě lidského těla. Detektor tak může domácí zvířata ignorovat — stačí pouze nastavit vhodnou citlivost v nastavení.

Elektretový mikrofon je zodpovědný za detekci rozbití skla. Inteligentní registrační systém událostí vyžaduje sled zvuků specifické povahy — první tupý úder, poté zvonící zvuk padajících střepů, který zabraňuje náhodnému spuštění.

Po aktivaci systému, detektor nastavený v režimu detekce narušení okamžitě vysílá poplašný signál do Hubu, aktivuje sirény připojené k Hubu a upozorní uživatele a soukromou bezpečnostní společnost.

Pokud detektor před nastavením systému v režimu detekce narušení detekoval pohyb, nenastaví se v režimu detekce narušení okamžitě, ale během dalšího dotazu Hubem.

Připojení detektoru k bezpečnostnímu systému Ajax

Detektor je připojen k Hubu a nastaven pomocí mobilní aplikace systému Ajax Security. Pro navázání spojení umístěte detektor a Hub v dosahu komunikace a postupujte podle postupu přidání zařízení.

Před připojením:

1. Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.

2. Zapněte Hub a zkontrolujte připojení k internetu (pomocí ethernetového kabelu nebo sítě GSM).

3. Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.

Postup připojení detektoru:

1. V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.

2. Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.

3. Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.

4. Zapněte detektor přepnutím přepínače v jeho zadní části do polohy “ON”.



Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller.

Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.

Pokud nedojde ke spárování detektoru CombiProtect s Hubem během 5 vteřin, detektor se automaticky vypne.

Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.

Připojení detektoru k systémům výrobců třetích stran

Chcete-li připojit detektor k bezpečnostní ústředně výrobce třetí strany pomocí integračního modulu uartBridge nebo ocBridge Plus, postupujte podle doporučení v příručce příslušného zařízení.

Stavy

Nastavení detektoru

Indikace

Testování detektoru

Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.

Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).

Zkouška síly signálu Jeweller

Zkouška zóny detekce

• Glass break detection zone Test

• Motion detection zone Test

Test útlumu

Instalace detektoru

Výběr místa instalace

Oblast kontrolovaného území a tím i účinnost bezpečnostního systému závisí na umístění detektoru.

Umístění detektoru CombiProtect závisí na vzdálenosti od Hubu a na přítomnosti jakýchkoliv překážek mezi zařízeními, která brání přenosu rádiového signálu: stěny, podlahy, velké objekty umístěné v místnosti.

Pokud je síla signálu jedna úroveň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu! Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.

Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.

Je vhodné, aby směr pohledu čočky detektoru byl kolmý na pravděpodobný způsob vniknutí do místnosti. Detektorový mikrofon by měl být umístěn v úhlu nejvýše 90 stupňů vzhledem k oknu.

Ujistěte se, že žádný nábytek, domácí rostliny, vázy, dekorativní nebo skleněné konstrukce neblokují zorné pole detektoru.

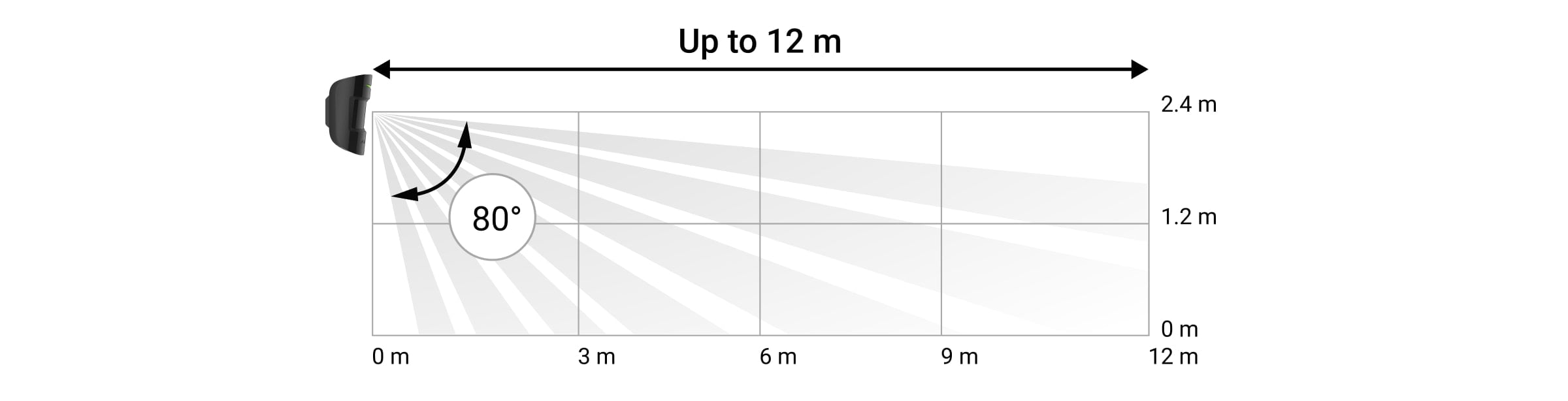

Doporučujeme nainstalovat detektor ve výšce 2,4 metru.

Pokud není detektor nainstalován v doporučené výšce, sníží se tím oblast zóny detekce pohybu a zhorší se funkce funkce ignorování zvířat.

Montáž detektoru

Detektor CombiProtect by měl být připevněn na svislou plochu nebo do rohu místnosti.

1. Připevněte panel SmartBracket k povrchu pomocí přiložených vrutů pomocí nejméně dvou upevňovacích bodů (jeden z nich — nad tamperem). Po výběru jiného upevňovacího příslušenství se ujistěte, že panel nepoškozuje ani nedeformuje.

   Oboustrannou lepicí pásku lze použít pouze k dočasnému přichycení detektoru. Páska bude časem vysychat, což může vést k pádu detektoru a aktivaci zabezpečovacího systému. Zařízení se může poškodit (v důsledku nárazu).

2. Umístěte detektor na připevňovací panel. Jakmile je detektor upevněn v SmartBracket, bude blikat LED — to bude signál, že sabotážní kontakt tamper na detektoru je zapojen.

Pokud po instalaci do SmartBracket nezabliká LED indikátor detektoru, zkontrolujte stav tamperu v aplikaci Ajax Security System a poté těsnost panelu SmartBracket.

Pokud je detektor odtržen z povrchu nebo odstraněn z připojovacího panelu, obdržíte oznámení.

Neinstalujte detektor:

1. ve venkovním prostředí;

2. ve směru okna, aby nebyla čočka vystavena přímému slunečnímu záření;

3. naproti jakémukoli objektu s rychle se měnící teplotou (např. elektrické a plynové topení);

4. naproti jakýmkoli pohyblivým objektům s teplotou blízkou teplotě lidského těla (kmitající záclony nad radiátorem);

5. naproti odrazným plochám (zrcadla);

6. na místech s rychlou cirkulací vzduchu (ventilátory, otevřená okna nebo dveře);

7. v blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu;

8. v prostorách s teplotou a vlhkostí mimo povolený limit;

9. blíže než 1 metr od Hubu.

Údržba detektoru

Pravidelně kontrolujte provozuschopnost detektoru CombiProtect.

V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.

K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla. Objektiv otřete velmi opatrně a jemně — všechny škrábance na plastu mohou způsobit snížení citlivosti detektoru.

Baterie instalovaná v detektoru zajišťuje až 5 let autonomního provozu (s frekvencí dotazu u Hubu co 3 minuty). Pokud je baterie detektoru vybitá, bezpečnostní systém odešle příslušná upozornění a LED dioda se plynule rozsvítí a zhasne, pokud detektor detekuje jakýkoli pohyb nebo je aktivován sabotážní kontakt Tamper.

Pro výměnu baterie, vypněte zařízení, povolte tři šrouby a sejměte přední panel detektoru. Vyměňte baterii za novou typu CR123A, dodržte polaritu.

Výměna baterie

Technická specifikace

Obsah balení

1. CombiProtect

2. Montážní panel SmartBracket

3. Baterie CR123A (předinstalovaná)

4. Spojovací materiál

5. Uživatelská příručka

Záruka

Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.

Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!

Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems

Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
