DoorProtect je bezdrátový magnetický detektor otevření oken a dveří navržený pro vnitřní použití. Může pracovat až 7 let napájený z předinstalované baterie a je vybavený vysoce spolehlivým jazýčkovým kontaktem, který zvládne až 2 miliony otevření. Zařízení má navíc v zadní části NC vstup pro připojení externí drátového detektoru.
Jazýčkový kontakt je zařízení, které v blízkosti magnetického pole konstantního magnetu uzavírá elektrický obvod. Skládá se z kontaktů z feromagnetického materiálu uzavřených v hermeticky uzavřené skleněné trubičce.
DoorProtect je v rámci zabezpečovacího systému Ajax bezdrátově propojen s Hubem prostřednictvím protokolu Jeweller na vzdálenost až 1 200 metrů v otevřeném prostoru bez překážek. Detektor je navíc možné použít v systémech výrobců třetích stran pomocí integračních modulů uartBridge a ocBridge Plus.
Konfigurace detektoru probíhá pomocí mobilní nebo desktop aplikace Ajax. Uživatel systému je o všech událostech vyrozuměn pomocí SMS zpráv, telefonního hovoru (pouze poplach) nebo push notifikací.
Bezpečnostní systém Ajax lze připojit k poplachovému přijímacímu centru bezpečnostní společnosti.
Popis zařízení
DoorProtect
Velký magnet
Malý magnet
LED indikátor
Držák SmartBracket (perforovaná část je nezbytná pro aktivaci sabotážního kontaktu Tamper v případě násilného odtržení detektoru od povrchu)
Externí NC kontakt
QR kód
Přepínač pro zapnutí / vypnutí
Sabotážní kontakt Tamper
Princip provozu detektoru
DoorProtect se skládá ze dvou částí: detektoru s uzavřeným kontaktem jazýčkového relé a konstantního magnetu. Detektor je připevněn k pohyblivé části okna / dveří a magnet je připevněn k rámu. Pokud je jazýčkový kontakt v dosahu magnetického pole permanentního magnetu, dojde k uzavření elektrického obvodu, resp. uzavření detektoru. Otevřením okna / dveří se dostane jazýčkový kontakt mimo působení magnetického pole permanentního magnetu a elektrický obvod se přeruší.
Připojte magnet na PRAVOU stranu detektoru.
Malý magnet pracuje ve vzdálenosti 1 cm a velký — až 2 cm.

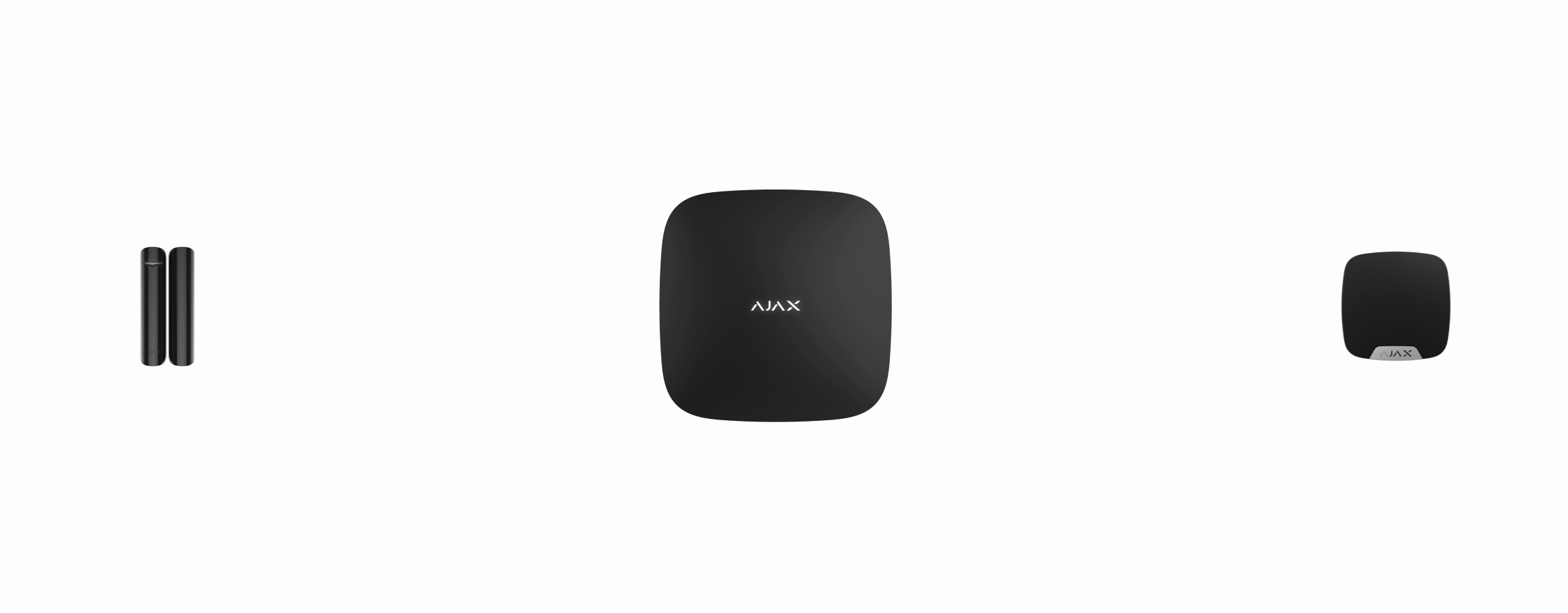

Po aktivaci DoorProtect okamžitě vysílá výstražný signál do Hubu, aktivuje sirény a upozorňuje uživatele a bezpečnostní společnost.
Připojení zařízení k Hubu
Před připojením:
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.
Zapněte Hub a zkontrolujte, zda je připojen k internetu.
Ujistěte se v aplikaci Ajax, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.
Jak připojit detektor k Hubu:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.
Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.
Zapněte detektor přepnutím přepínače do polohy “ON”.
Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller.
Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud se detektor nepodařilo spárovat (LED blikne jednou za vteřinu), vypněte jej na 5 vteřin a zkuste to znovu.
Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Připojení zařízení k zabezpečovacímu systému výrobce třetí strany
Pro připojení detektoru k poplachovému zabezpečovacímu (či jinému) systému výrobce třetí strany je nutné použít jeden z integračních modulů uartBridge nebo ocBridge Plus. V tomto případě dále postupujte podle manuálů uvedených modulů a systému výrobce třetí strany.
Stavy
Zařízení
DoorProtect
Parametr | Hodnota |
Teplota | Teplota detektoru, měřena na procesoru |
Síla signálu Jeweller | Indikace síly rádiového signálu mezi detektorem a Hubem |
Stav baterie | Indikace stavu baterií (zobrazeno v krocích po 25%) |
Kryt | Indikace otevření / zavření krytu (aktivace / deaktivace sabotážního kontaktu Tamper) |
Zpoždění při vstupu | Zpoždění při vstupu (zpoždění aktivace poplachu) je čas, po který musíte deaktivovat zabezpečovací systém po vstupu do místnosti |
Zpoždění při odchodu | Zpoždění při odchodu (zpoždění aktivace poplachu) je doba, kterou musíte opustit místnost po aktivaci zabezpečovacího systému |
Směrován přes ReX | Zobrazuje stav používání rozšiřovače dosahu signálu ReX |
Připojení | Stav připojení detektoru k Hubu |
Magnetický kontakt | Zobrazuje stav magnetického kontaktu otevření |
Externí kontakt | Stav externího detektoru připojeného k DoorProtect |
Vždy aktivní | Zobrazuje jestli je detektor pořád aktivní |
Dočasná deaktivace | Stav funkce dočasné deaktivace zařízení:
|
Firmware | Verze firmwaru detektoru |
ID zařízení | Identifikační číslo detektoru |
Nastavení
Zařízení
DoorProtect
Nastavení
Nastavení | Hodnota |
První pole | Název detektoru, lze měnit |
Místnost | Volba virtuální místnosti, ke které je zařízení přiřazeno |
Zpoždění při vstupu | Nastavení časového zpoždění při vstupu |
Zpoždění při odchodu | Nastavení časového zpoždění při odchodu |
Zpoždění v nočním režimu | Zapnutí zpoždění při použití nočního režimu |
Aktivní v nočním režimu | Pokud je aktivováno, detektor se zapne při aktivaci nočního režimu |
LED indikace poplachů | Umožňuje deaktivovat blikání LED indikátoru během poplachu. tato možnost je k dispozici pro zařízení s verzí firmwaru 5.55.0.0 nebo vyšší |
Magnetický kontakt | Pokud je aktivní, magnetický kontakt reaguje na otevření / zavření |
Externí kontakt | Pokud je aktivní, detektor registruje polachy externího detektoru |
Vždy aktivní | Pokud je aktivní, detektor bude vždy zapnutý |
Poplach sirénou pokud bylo detekováno otevření | Pokud je aktivní, sirény přidané v systému se při detekci otevření aktivují |
Aktivovat sirénu, pokud je otevřen externí kontakt | Pokud je aktivní, sirény přidané v systému se při detekci otevření externího detektoru aktivují |
Zkouška síly signálu Jeweller | Spustí test síly signálu |
Zkouška zóny detekce | Spustí test detekčních zón |
Test útlumu | Spustí test útlumu signálu (k dispozici v detektorech s verzí firmwaru 3.50 a novější) |
Dočasná deaktivace | Umožňuje uživateli odpojit zařízení bez odebrání ze systému. K dispozici jsou 2 možnosti:
Další informace o dočasné deaktivaci zařízení Systém může také automaticky deaktivovat zařízení, když je překročen nastavený počet poplachů |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Indikace
Událost | Indikace | Poznámka |
Zapnutí detektoru | Rozsvítí se zelená LED asi na 1 vteřinu | |
Připojení detektoru k Hubu, ocBridge Plus a uartBridge | Rozsvítí se LED na několik vteřin | |
Poplach / aktivace sabotážního kontaktu Tamper | Rozsvítí se zelená LED na 1 vteřinu | Poplach je odeslán co 5 vteřin |
Slabá baterie | Během poplachu se pomalu rozsvítí zelená LED a pomalu zhasne | Výměna baterie v detektoru je popsána v odstavci Výměna baterie |
Testování detektoru
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Instalace detektoru
Výběr místa instalace
Umístění detektoru DoorProtect závisí na vzdálenosti od Hubu a na přítomnosti jakýchkoliv překážek mezi zařízeními, která brání přenosu rádiového signálu: stěny, podlahy, velké objekty umístěné v místnosti.
Zařízení je určeno pouze pro vnitřní použití.
Zkontrolujte úroveň signálu v místě instalace
Pokud je síla signálu jedna úroveň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu! Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.
Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Detektor je umístěn uvnitř nebo vně dveřního pouzdra (okenního rámu).
Při instalaci detektoru do kolmých rovin (uvnitř pouzdra / rámu) použijte malý magnet ze sady. Vzdálenost mezi magnetem a detektorem by neměla být víc než 1 cm.
Při umisťování dílů DoorProtect do stejné roviny použijte velký magnet. Jeho aktivační práh je 2 cm.
Připevněte magnet na pohyblivou část dveří (okna) napravo od detektoru. V případě potřeby může být detektor převrácen nebo umístěn vodorovně.
Montáž detektoru
Před instalací detektoru se ujistěte, že jste vybrali optimální umístění podle pokynů v této příručce!

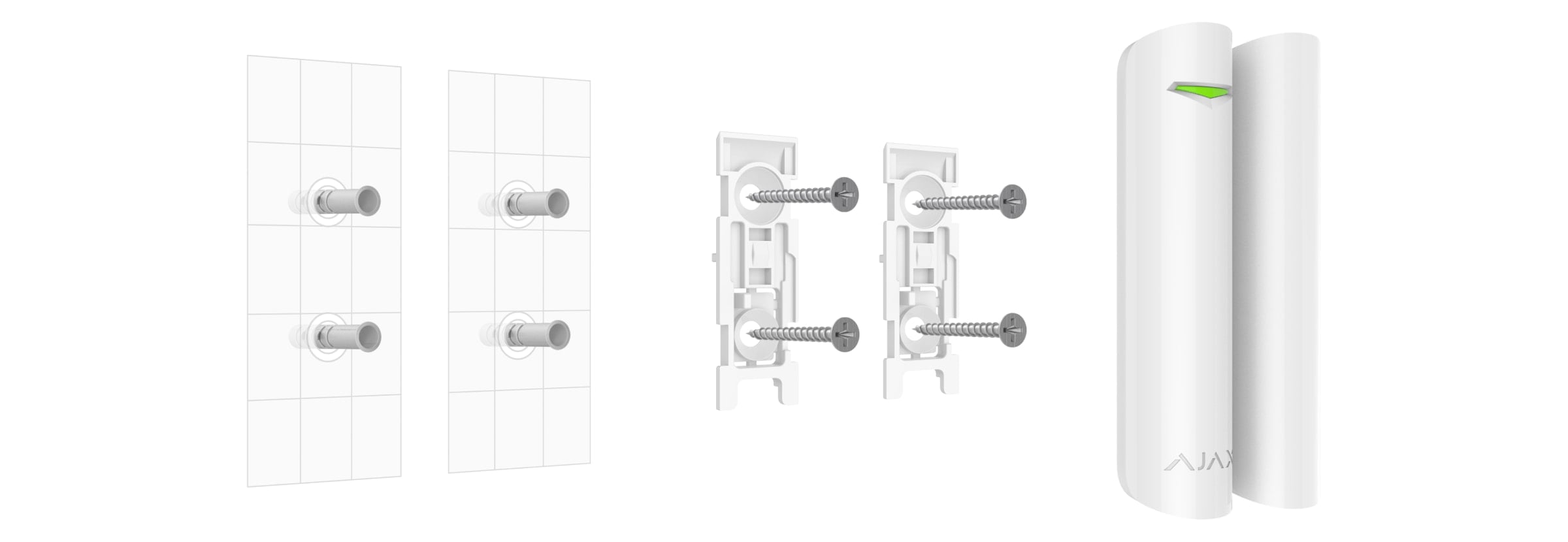

Upevněte držák SmartBracket pomocí přiloženého spojovacího materiálu. Pokud použijete jakékoli jiné spojovací materiály, ujistěte se, že nepoškodí nebo nedeformují připevňovací panel.
Oboustrannou lepicí pásku používejte pouze pro dočasné připevnění detektoru. Časem páska vyschne, což může způsobit pád, nesprávné spuštění a poruchu detektoru.
Umístěte detektor na připevňovací panel. Když je detektor upevněn v držáku SmartBracket, zabliká LED indikátor, což signalizuje, že byla aktivována ochrana proti neoprávněné manipulaci.
Pokud LED dioda po zafixování v SmartBracketu neblikne, zkontrolujte stav sabotážního kontaktu Tamper v aplikaci Ajax a poté těsnost uchycení držáku.
Pokud někdo násilím odstraní detektor z povrchu nebo ho sundá z držáku, upozorní vás na to bezpečnostní systém.
Vložte magnet na připevňovací panel.
Neinstalujte detektor:
ve venkovním prostředí;
v blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu;
v prostorách s teplotou a vlhkostí mimo povolený limit;
blíže než 1 metr od Hubu.
Připojení zařízení k zabezpečovacímu systému výrobce třetí strany
Drátový detektor s NC (normálně zavřeným) typem kontaktu lze připojit k DoorProtect pomocí vestavěné svorky.
Doporučujeme instalovat drátový detektor do vzdálenosti nejvýše 1 metr od DoorProtect. Delší délka drátu zvyšuje riziko jeho poškození a snižuje kvalitu komunikace mezi detektory.
Pro vytažení vodiče z krytu detektoru vylomte zástrčku:
Pokud je spuštěn připojený drátový detektor, obdržíte oznámení.
Údržba detektoru a výměna baterie
V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.
K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Výdrž baterie závisí na její kvalitě, frekvenci spouštění detektoru a ping intervalu Hubu.
Pokud se dveře otevřou 10krát denně a interval odezvy detektoru je 60 vteřin, pak DoorProtect Plus vydrží 7 let na předinstalované baterie. Například 12 vteřinový interval ping snižuje výdrž baterie na 2 roky.
Pokud je baterie detektoru slabá, systém uživatele upozorní a LED indikátor se pomalu rozsvítí a zhasne, pokud je detekováno rozbití skla nebo je aktivován sabotážní kontakt Tamper.
Technická specifikace
Detekční element | Jazýčkový kontakt |
Životnost senzoru | 2,000,000 otevření |
Detekční vzdálenost | 1 cm (malý magnet) 2 cm (velký magnet) |
Ochrana proti neoprávněné manipulaci | Ano (sabotážní kontakt Tamper) |
Vstup pro připojení drátového detektoru | Ano, 1× NC |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | Funguje se všemi Ajax Huby, ReXem, ocBridge Plus, uartBridge |
Výkon rádiového signálu | Až 20 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,200 m (bez překážek) |
Napájení | 1 baterie CR123A, 3 V |
Životnost baterie | Až 7 let |
Instalace | Vnitřní |
Stupeň krytí | IP50 |
Rozmezí provozní teploty | Od -10°С do +40°С |
Provozní vlhkost | Až 75% |
Rozměry | Ø 20 × 90 mm |
Hmotnost | 29 g |
Životnost | 10 let |
Stupeň zabezpečení dle ČSN EN 50131-1 | 2. – nízké až střední riziko |
Obsah balení
DoorProtect
Držák SmartBracket
Baterie CR123A (předinstalovaná)
Velký magnet
Malý magnet
Konektor pro připojení externího NC detektoru
Spojovací materiál
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
