Ajax SpaceControl je miniaturní klíčenka s ochranou proti náhodnému stisknutí. Umožňuje zabezpečovací systém Ajax aktivovat, deaktivovat, aktivovat noční režim nebo vyhlásit tísňový poplach.
Jelikož se jedná o obousměrnou komunikaci, budete vědět, jestli systém příkaz od Ajax SpaceControl přijal.

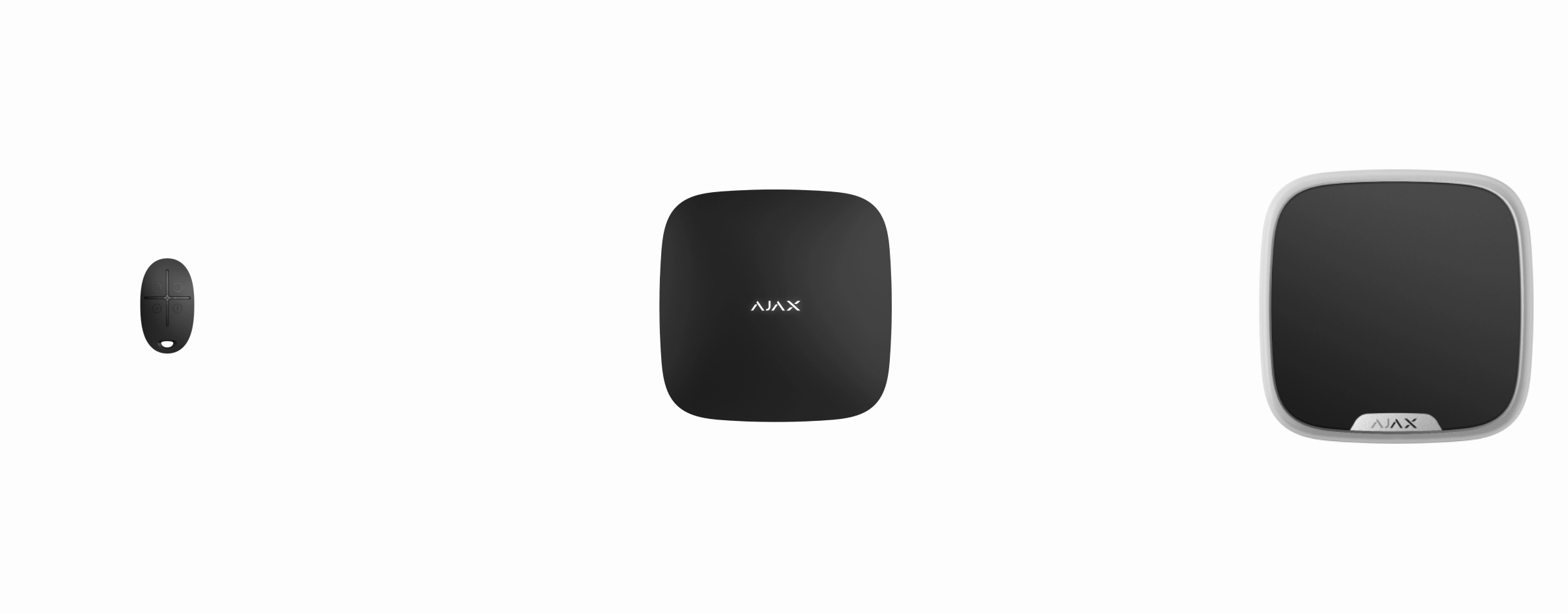

Klíčenka je součástí zabezpečovacího systému Ajax a je připojena k Hubu pomocí chráněného protokolu Jeweller. Kromě toho lze klíčenku použít k ovládání jakékoli bezpečnostní centrální jednotky od výrobce třetí strany prostřednictvím integračního modulu uartBridge nebo ocBridge Plus.
Klíčenka se nastavuje prostřednictvím mobilní aplikace pro chytré telefony se systémem iOS a Android nebo pomocí webové aplikace.
Popis zařízení
Tlačítko pro aktivaci systému
Tlačítko pro deaktivaci systému
Tlačítko pro aktivaci nočního režimu
Tísňové tlačítko (aktivuje poplach)
Světelný indikátor
Otvor pro připevnění klíčenky
Tlačítka lze přiřadit k použití klíčenky s Hubem a Ajax uartBridge. V současné době není možná k použití s Ajax Hubem, úprava příkazů nebo deaktivace tlačítek ovladačů.
Použití klíčenky
Maximální připojovací vzdálenost mezi klíčenkou a Hubem — 1300 metrů. Tato vzdálenost je zmenšena stěnami, podlahami a jakýmikoli předměty, které brání přenosu signálu.
Ajax SpaceControl pracuje pouze s jedním zabezpečovacím systémem (Ajaх nebo systém třetích stran prostřednictvím integračního modulu). Pokud klíčenku připojíte k novému zabezpečovacímu systému, přestane reagovat s předchozím systémem. Klíčenka však nebude automaticky odstraněna ze seznamu zařízení Hubu.
Klíčenka může:
Aktivovat systém — jednou stiskněte tlačítko
Aktivovat systém v nočním režimu — jednou stiskněte tlačítko
Deaktivovat systém — jednou stiskněte tlačítko
Spustit poplach — jednou stiskněte tlačítko
Pro deaktivaci aktivovaného zabezpečovacího systému (sirény) stiskněte Deaktivaci systému na ovladači.
Ochrana proti náhodnému stisknutí je k dispozici u Ajax SpaceControl s firmwarem verze 5.54.1.0 a vyšší.
Provozní indikace
Klíčenka hlásí svůj stav až po stisknutí libovolného tlačítka.
Typ a barva LED indikace klíčenky závisí na verzi firmwaru zařízení. Verzi firmwaru zjistíte v aplikaci Ajax → Zařízení → Ajax SpaceControl. Informace o verzi firmwaru jsou zobrazeny úplně dole.
Indikace | Událost |
4 zelené LED diody na klíčence 6x bliknou | Klíčenka není zaregistrována u žádného bezpečnostního systému |
2 zelené LED diody vedle stisknutého tlačítka se jednou rozsvítí | Příkaz klíčenky byl odeslán do zabezpečovacího systému |
Firmware verze 3.16 a nižší LED diody vedle stisknutého tlačítka 4x rychle bliknou zeleně Firmware verze 3.18 a vyšší Středová LED dioda se při stisknutí tlačítka krátce červeně rozsvítí | Příkaz nebyl doručen, protože bezpečnostní systém je příliš daleko a nemůže příkaz přijmout |
2 LED diody vedle tlačítka se dvakrát rozsvítí zeleně, potom LED diody klíčenky 6× bliknou zeleně | Klíčenka byla odstraněna ze zařízení zabezpečovacího systému |
Středová LED dioda se na několik vteřin rozsvítí zeleně | Klíčenka byla propojena s bezpečnostním systémem |
Firmware verze 3.18 a vyšší Středová LED dioda se cca na půl vteřiny rozsvítí zeleně | Systém provedl příkaz z klíčenky |
Firmware verze 3.18 a vyšší Středová LED dioda se cca na půl vteřiny rozsvítí červeně | Systém neprovedl příkaz z klíčenky – ověření integrity je v systému povoleno a jedno ze zařízení je vadné |
Firmware verze 3.16 a nižší Po hlavní indikaci se středová LED dioda rozsvítí zeleně a pomalu zhasne Firmware verze 3.18 a vyšší Po hlavní indikaci se středová LED dioda rozsvítí červeně a pomalu zhasne | Baterie v klíčence je potřeba vyměnit. V tomto případě jsou příkazy z klíčenky doručeny do bezpečnostního systému |
Firmware verze 3.16 a nižší Krátké zelené blikání Firmware verze od 3.18 do 3.52 Nepřetržité krátké červené blikání při použití klíčenky s verzí firmwaru od 3.18 do 3.52 Klíčenky s firmwarem verze 3.53 a vyšší nefungují, pokud je úroveň baterie nepřijatelně nízká, neodesílají příkazy do Hubu a neupozorní LED indikací | Úroveň nabití baterie je nepřijatelně nízká. Baterie je potřeba vyměnit. V tomto provozním režimu nejsou příkazy z klíčenky odesílány do zabezpečovacího systému |
Připojení klíčenky k zabezpečovacímu systému Ajax
Připojení k Hubu
Před připojením:
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.
Spusťte aplikaci Ajax.
Zapněte Hub a zkontrolujte připojení k internetu (pomocí ethernetového kabelu nebo sítě GSM).
Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.
Jak připojit klíčenku k Hubu:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.
Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.
Stiskněte současně tlačítko pro Aktivaci systému
a Tísňové tlačítko
— na klíčence bude blikat středová LED dioda. Aby došlo k detekci a propojení,musí být klíčenka umístěna v dosahu signálu Hubu.
Klíčenka připojená k Hubu se zobrazí v seznamu zařízení Hubu v aplikaci.
Připojení klíčenky k bezpečnostním systémům výrobců třetích stran
Chcete-li připojit klíčenku k bezpečnostní ústředně výrobce třetí strany pomocí integračního modulu uartBridge nebo ocBridge Plus, postupujte podle doporučení v příručce příslušného zařízení.
Stavy
Zařízení
Ajax SpaceControl
Parametr | Hodnota |
Stav baterie | Úroveň nabití baterie zařízení. K dispozici jsou 2 stavy:
|
Ochrana proti náhodnému stisknutí | Způsob ochrany proti náhodnému kliknutí:
Tato funkce je dostupná u klíčenek s firmwarem verze 5.54.1.0 a vyšším |
Stav připojení přes ReX | Zobrazuje stav použití rozšiřovače dosahu signálu ReX |
Tísňové tlačítko | Stav tísňového tlačítka |
Dočasná deaktivace | Zobrazuje stav zařízení: aktivní, nebo uživatelem zcela deaktivováno |
Firmware | Verze firmwaru klíčenky |
ID zařízení | Idetifikační číslo klíčenky |
Nastavení klíčenky
Zařízení
Ajax SpaceControl
Nastavení
Nastavení | Hodnota |
První pole | Název zařízení, lze upravit |
Místnost | Výběr virtuální místnosti, ke které je zařízení přiřazeno |
Povolení aktivovat / deaktivovat systém | Výběr skupiny zabezpečení, kterou klíčenka spravuje. Můžete vybrat všechny skupiny nebo jednu skupinu. 👆 Konfigurace je k dispozici pouze po aktivaci skupinového režimu |
Přiřazený uživatel | Výběr uživatele klíčenky. Klíčenka není přiřazena:
Klíčenka je přiřazena uživateli:
|
Tísňové tlačítko | Zapnutí / Vypnutí tísňového tlačítka |
Ochrana proti náhodnému stisknutí | Výběr způsobu ochrany proti náhodnému stisknutí:
Tato funkce je dostupná u klíčenek s firmwarem verze 5.54.1.0 a vyšším |
Upozornění sirénou, pokud je stisknuto tísňové tlačítko | Pokud je aktivní, sirény přidané v systému budou při stisknutí tísňového tlačítka aktivovány |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Dočasná deaktivace | Umožňuje uživateli deaktivovat zařízení bez jeho odstranění ze systému. Zařízení nebude provádět systémové příkazy a nebude se účastnit automatizačních scénářů. Tísňové tlačítko deaktivovaného zařízení je deaktivováno |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Údržba klíčenky a výměna baterie
Při čištění těla klíčenky použijte jakýkoli prostředek vhodný pro údržbu zařízení.
Nepoužívejte k čištění klíčenky žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Předinstalovaná baterie poskytuje až 5 let provozu klíčenky během normálního používání (jedno zapnutí a vypnutí bezpečnostního systému denně). Častější používání může zkrátit životnost baterie. Stav nabití baterie můžete kdykoli zkontrolovat v aplikaci Ajax.
Nové a použité baterie uchovávejte mimo dosah dětí. Nepožívejte baterii, nebezpečí chemického popálení.
Předinstalovaná baterie je citlivá na nízké teploty a pokud je klíčenka výrazně ochlazena, může indikátor stavu baterie v aplikaci zobrazovat nesprávné hodnoty, dokud se klíčenka nezahřeje.
Hodnota stavu baterie není pravidelně aktualizována, ale pouze po stisknutí některého z tlačítek na klíčence.
Když je baterie vybitá, uživatel obdrží oznámení v aplikaci Ajax a LED dioda na klíčence se pomalu rozsvítí a zhasne červeně při každém stisknutí tlačítka (klíčenky s verzí firmwaru 3.16 a nižší se rozsvítí zeleně).
Technická specifikace
Počet tlačítek | 4 |
Tísňové tlačítko | Ano |
Ochrana proti náhodnému stisknutí | K dispozici u zařízení s verzí firmwaru 5.54.1.0 a vyšší. Datum výroby od 19. března 2020 |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | Funguje se všemi Ajax Huby, ReXy, ocBridge Plus, uartBridge |
Výkon rádiového signálu | 6.01 dBm / 3.99 mW (max 20 mW) |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,300 m (bez překážek) |
Napájení | 1 baterie CR2032A, 3 V |
Životnost baterie | Až 5 let (v závislosti na četnosti použití) |
Rozmezí provozní teploty | Od -25°С do +50°С |
Provozní vlhkost | Až 95% |
Rozměry | 65 × 37 × 10 mm |
Hmotnost | 13 g |
Životnost | 10 let |
Stupeň zabezpečení dle ČSN EN 50131-1 | 2. – nízké až střední riziko |
Obsah balení
Ajax SpaceControl
Baterie CR2032 (předinstalovaná)
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
