DoorProtect Plus je bezdrátový detektor otevření, otřesů a náklonu, který pracuje v bezpečnostním systému Ajax a připojuje se přes chráněný rádiový protokol Jeweller. Dosah komunikace je až 1 200 m. DoorProtect Plus může fungovat až 5 let z předinstalované baterie a je schopen detekovat více než 2 miliony otevření.
Konfigurace detektoru probíhá pomocí mobilní nebo desktop aplikace Ajax. Uživatel systému je o všech událostech vyrozuměn pomocí SMS zpráv, telefonního hovoru (pouze poplach) nebo push notifikací.
DoorProtect Plus nepodporuje připojení přes integrační moduly uartBridge nebo ocBridge Plus.
Bezpečnostní systém Ajax lze připojit k poplachovému přijímacímu centru bezpečnostní společnosti.

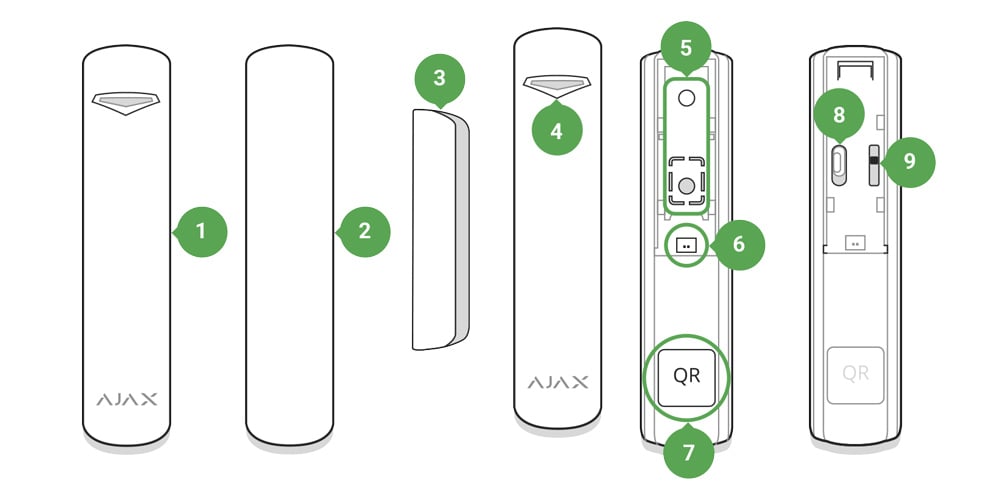

Popis zařízení
DoorProtect Plus
Velký magnet
Malý magnet
LED indikátor
Držák SmartBracket (perforovaná část je nezbytná pro aktivaci sabotážního kontaktu Tamper v případě násilného odtržení detektoru od povrchu)
Externí NC kontakt
QR kód
Přepínač pro zapnutí / vypnutí
Sabotážní kontakt Tamper
Princip provozu detektoru
DoorProtect Plus se skládá ze dvou částí: detektoru a konstantního magnetu. Detektor je vybaven jazýčkovým kontaktem, vestavěným akcelerometrem a NC kontaktem pro kabelový detektor jiného výrobce.
Detektor je připevněn k pohyblivé části okna / dveří a magnet je připevněn k rámu. Pokud je jazýčkový kontakt v dosahu magnetického pole permanentního magnetu, dojde k uzavření elektrického obvodu, resp. uzavření detektoru. Otevřením okna / dveří se dostane jazýčkový kontakt mimo působení magnetického pole permanentního magnetu a elektrický obvod se přeruší.
Sada Door Protect Plus obsahuje 2 magnety — menší s dosahem cca 1 cm a větší s dosahem cca 2 cm.
Detektor je možné nainstalovat horizontálně.
Detektor náklonu (DoorProtect Plus) detekuje vertikální odchylku zařízení vzhledem k jeho referenční (počáteční) poloze, která je větší než 5°. Může být tak například použit pro ochranu otevřených oken ve ventilačním režimu.
Připojte magnet na PRAVOU stranu detektoru.
Pokud je DoorProtect Plus aktivován, okamžitě vysílá poplachový signál do Hubu, aktivuje sirény a upozorňuje uživatele a bezpečnostní společnost.
Připojení zařízení k Hubu
Před připojením
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost
Zapněte Hub a zkontrolujte, zda je připojen k internetu.
Ujistěte se v aplikaci Ajax, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.
Jak připojit detektor k Hubu
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.
Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.
Zapněte detektor přepnutím přepínače do polohy “ON”.
Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller. Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud se detektor nepodařilo spárovat (LED blikne jednou za vteřinu), vypněte jej na 5 vteřin a zkuste to znovu. Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Stavy
Zařízení
DoorProtect Plus
Parametr | Hodnota |
Teplota | Teplota detektoru, měřena na procesoru |
Síla signálu Jeweller | Indikace síly rádiového signálu mezi detektorem a Hubem |
Stav baterie | Indikace stavu baterií (zobrazeno v krocích po 25%) |
Kryt | Indikace otevření / zavření krytu (aktivace / deaktivace sabotážního kontaktu Tamper) |
Zpoždění při vstupu | Zpoždění při vstupu (zpoždění aktivace poplachu) je čas, po který musíte deaktivovat zabezpečovací systém po vstupu do místnosti |
Zpoždění při odchodu | Zpoždění při odchodu (zpoždění aktivace poplachu) je doba, kterou musíte opustit místnost po aktivaci zabezpečovacího systému |
Směrován přes ReX | Zobrazuje stav používání rozšiřovače dosahu signálu ReX |
Připojení | Stav připojení detektoru k Hubu |
Magnetický kontakt | Zobrazuje stav magnetického kontaktu otevření |
Externí kontakt | Stav externího detektoru připojeného k DoorProtect Plus |
Vždy aktivní | Zobrazuje jestli je detektor pořád aktivní |
Senzor otřesu | Zobrazuje stav senzoru otřesu |
Senzor náklonu | Zobrazuje stav senzoru náklonu |
Dočasná deaktivace | Stav funkce dočasné deaktivace zařízení:
|
Firmware | Verze firmwaru detektoru |
ID zařízení | Identifikační číslo detektoru |
Nastavení
Zařízení
DoorProtect Plus
Nastavení
Nastavení | Hodnota |
První pole | Název detektoru, lze měnit |
Místnost | Volba virtuální místnosti, ke které je zařízení přiřazeno |
Zpoždění při vstupu | Nastavení časového zpoždění při vstupu |
Zpoždění při odchodu | Nastavení časového zpoždění při odchodu |
Zpoždění v nočním režimu | Zapnutí zpoždění při použití nočního režimu |
Aktivní v nočním režimu | Pokud je aktivováno, detektor se zapne při aktivaci nočního režimu. V Nočním režimu jsou aktivovány všechny aktivní senzory detektoru. V nočním režimu nelze aktivovat pouze určité senzory detektoru ‘např.: pouze senzor náklonu) |
LED indikace poplachů | Umožňuje deaktivovat blikání LED indikátoru během poplachu. tato možnost je k dispozici pro zařízení s verzí firmwaru 5.55.0.0 nebo vyšší |
Magnetický kontakt | Pokud je aktivní, magnetický kontakt reaguje na otevření / zavření |
Externí kontakt | Pokud je aktivní, detektor registruje polachy externího detektoru |
Senzor otřesu | Pokud je aktivní, senzor otřesu detekuje poplach po více než jednom otřesu |
Citlivost | Nastavení úrovně citlivosti senzoru otřesu |
Ignorovat první otřes | Pokud je aktivní, detektor ignoruje první otřes |
Senzor náklonu | Pokud je aktivní, detektor bude detekovat náklon |
Náklon | Volba normálního úhlu senzoru. Nad tuto hranici bude senzor detekovat poplach |
Zpoždění poplachu při detekci náklonu | Nastavení časového zpoždění při detekci náklonu |
Vždy aktivní | Pokud je aktivní, detektor bude vždy zapnutý |
Typ externího kontaktu | Výběr typu externího drátového detektoru |
Čas před poplachem | Nastavení času, během kterého by se měl spočítat daný počet impulzů. Tato doba se počítá po prvním impulsu detektoru |
Impulsy před poplachem | Počet impulzů detektoru potřebných ke spuštění poplachu |
Poplach sirénou pokud bylo detekováno otevření | Pokud je aktivní, sirény přidané v systému se při detekci otevření aktivují |
Poplach sirénou pokud byl otevřen externí kontakt | Pokud je aktivní, sirény přidané v systému se při detekci otevření externího detektoru aktivují |
Poplach sirénou pokud byl detekován otřes | Pokud je aktivní, sirény přidané v systému se při detekci otřesů aktivují |
Poplach sirénou pokud byl detekován náklon | Pokud je aktivní, sirény přidané v systému se při detekci náklonu aktivují |
Zkouška síly signálu Jeweller | Spustí test síly signálu |
Zkouška zóny detekce | Spustí test detekčních zón |
Test útlumu | Spustí test útlumu signálu (k dispozici v detektorech s verzí firmwaru 3.50 a novější) |
Dočasná deaktivace | Umožňuje uživateli odpojit zařízení bez odebrání ze systému. K dispozici jsou 2 možnosti:
Další informace o dočasné deaktivaci zařízení Systém může také automaticky deaktivovat zařízení, když je překročen nastavený počet poplachů |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Indikace
Událost | Indikace | Poznámka |
Zapnutí detektoru | Rozsvítí se zelená LED asi na 1 vteřinu | |
Připojení detektoru k Hubu | Rozsvítí se LED na několik vteřin | |
Poplach / aktivace sabotážního kontaktu Tamper | Rozsvítí se zelená LED na 1 vteřinu | Poplach je odeslán co 5 vteřin |
Slabá baterie | Během poplachu se pomalu rozsvítí zelená LED a pomalu zhasne | Výměna baterie v detektoru je popsána v odstavci Výměna baterie |
Testování detektoru
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Instalace detektoru
Umístění detektoru DoorProtect Plus závisí na vzdálenosti od Hubu a na přítomnosti jakýchkoliv překážek mezi zařízeními, která brání přenosu rádiového signálu: stěny, podlahy, velké objekty umístěné v místnosti.
Zařízení je určeno pouze pro vnitřní použití.
Zkontrolujte úroveň signálu v místě instalace
Pokud je síla signálu jedna úroveň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu! Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.
Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Neinstalujte detektor:
ve venkovním prostředí;
v blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu;
na místech s rychlou cirkulací vzduchu (ventilátory, otevřená okna nebo dveře);
v prostorách s teplotou a vlhkostí mimo povolený limit;
blíže než 1 metr od Hubu.
Připojte magnet napravo od detektoru. Detektor je umístěn uvnitř nebo vně dveřního pouzdra (okenního rámu).
Při instalaci detektoru do kolmých rovin (uvnitř pouzdra / rámu) použijte malý magnet ze sady. Vzdálenost mezi magnetem a detektorem by neměla být víc než 1 cm.
Při umisťování dílů DoorProtect Plus do stejné roviny použijte velký magnet. Jeho aktivační práh je 2 cm.
Testování detektoru
Po definování umístění zafixujte detektor a magnet pomocí oboustranné lepicí pásky a zkontrolujte jeho funkci pomocí Zkoušky zóny detekce.
V testovacím režimu svítí LED kontrolka DoorProtect Plus nepřetržitě a na chvíli se vypne, pokud je detektor spuštěn. Zkontrolujte správnou funkci zařízení opakovaným otevřením / zavřením dveří.
Připojení zařízení k zabezpečovacímu systému výrobce třetí strany
Drátový detektor s NC (normálně zavřeným) typem kontaktu lze připojit k DoorProtect Plus pomocí vestavěné svorky.
Doporučujeme instalovat drátový detektor do vzdálenosti nejvýše 1 metr od DoorProtect Plus. Delší délka drátu zvyšuje riziko jeho poškození a snižuje kvalitu komunikace mezi detektory.
Pro vytažení vodiče z krytu detektoru vylomte zástrčku:
Pokud je spuštěn připojený drátový detektor, obdržíte oznámení.
Abyste se ujistili, že se při otevření rolety aktivuje poplach, připojte kabelový detektor pohybu rolety s NC (normálně zavřený) kontaktem k DoorProtect Plus. Tato funkce je k dispozici pro zařízení s verzí firmwaru 5.53.1.0 a vyšší.
Jak zjistím verzi firmwaru a ID zařízení?
Jak připojím detektor pohybu rolet k DoorProtect Plus
Instalace
Před instalací detektoru se ujistěte, že jste vybrali optimální umístění podle pokynů v této příručce!
Upevněte držák SmartBracket pomocí přiloženého spojovacího materiálu. Pokud použijete jakékoli jiné spojovací materiály, ujistěte se, že nepoškodí nebo nedeformují připevňovací panel.
Oboustrannou lepicí pásku používejte pouze pro dočasné připevnění detektoru. Časem páska vyschne, což může způsobit pád, nesprávné spuštění a poruchu detektoru.
Umístěte detektor na připevňovací panel. Když je detektor upevněn v držáku SmartBracket, zabliká LED indikátor, což signalizuje, že byla aktivována ochrana proti neoprávněné manipulaci. Pokud LED dioda po zafixování v SmartBracketu neblikne, zkontrolujte stav sabotážního kontaktu Tamper v aplikaci Ajax a poté těsnost uchycení držáku.
Pokud někdo násilím odstraní detektor z povrchu nebo ho sundá z držáku, upozorní vás na to bezpečnostní systém.
Vložte magnet na připevňovací panel.
Údržba
Pravidelně kontrolujte provozuschopnost detektoru DoorProtect Plus. V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.
K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Výdrž baterie závisí na její kvalitě, frekvenci spouštění detektoru a ping intervalu Hubu.
Pokud se dveře otevřou 10krát denně a interval odezvy detektoru je 60 vteřin, pak DoorProtect Plus vydrží 5 let na předinstalované baterie. Například 12 vteřinový interval ping snižuje výdrž baterie na 2 roky.
Pokud je baterie detektoru slabá, systém uživatele upozorní a LED indikátor se pomalu rozsvítí a zhasne, pokud je detekováno rozbití skla nebo je aktivován sabotážní kontakt Tamper.
Technická specifikace
Detekční vzdálenost | 1 cm (malý magnet) 2 cm (velký magnet) |
Životnost senzoru | 2,000,000 otevření |
Detekce náklonu | 5° nebo více (nastavitelné) |
Citlivost detekce otřesů | 3 úrovně nastavení |
Funkce ignorování prvního otřesu | Ano |
Ochrana proti neoprávněné manipulaci | Ano (sabotážní kontakt Tamper) |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | |
Výkon rádiového signálu | Až 20 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,200 m (bez překážek) |
Vstup pro připojení drátového detektoru | Ano, 1× NC |
Napájení | 1 baterie CR123A, 3 V |
Životnost baterie | Až 5 let |
Instalace | Vnitřní |
Stupeň krytí | IP50 |
Rozmezí provozní teploty | Od -10°С do +40°С |
Provozní vlhkost | Až 75% |
Rozměry | Ø 20 × 90 mm |
Hmotnost | 29 g |
Životnost | 10 let |
Stupeň zabezpečení dle ČSN EN 50131-1 | 2. – nízké až střední riziko |
Obsah balení
DoorProtect Plus
Držák SmartBracket
Baterie CR123A (předinstalovaná)
Velký magnet
Malý magnet
Konektor pro připojení externího NC detektoru
Spojovací materiál
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
