MotionProtect je bezdrátový detektor pohybu navržený pro vnitřní použití. Může pracovat až 5 let napájený z předinstalované baterie, detekuje pohyb až do vzdálenosti 12 metrů, je schopen ignorovat pohyb domácích zvířat, přičemž u člověka reaguje již na první krok ve střeženém prostoru.
MotionProtect Plus disponuje kromě PIR senzoru také mikrovlnným senzorem, který filtruje teplotní interference a je vysoce odolný proti falešným poplachům. Může pracovat až 5 let napájený z předinstalované baterie.
MotionProtect (MotionProtect Plus) je v rámci zabezpečovacího systému Ajax bezdrátově propojen s Hubem prostřednictvím protokolu Jeweller na vzdálenost až 1 700 metrů v otevřeném prostoru bez překážek (MotionProtect Plus až 1 200 metrů). Detektor je navíc možné použít v systémech výrobců třetích stran pomocí integračních modulů Ajax uartBridge a Ajax ocBridge Plus.
Detektor je nastaven pomocí mobilní aplikace pro chytré telefony se systémem iOS a Android. Uživatel je informován o všech událostech prostřednictvím push oznámení, SMS zpráv a hovorů (pokud je aktivován).
Bezpečnostní systém Ajax je soběstačný, ale uživatel jej může připojit k poplachovému přijímacímu centru soukromé bezpečnostní společnosti.

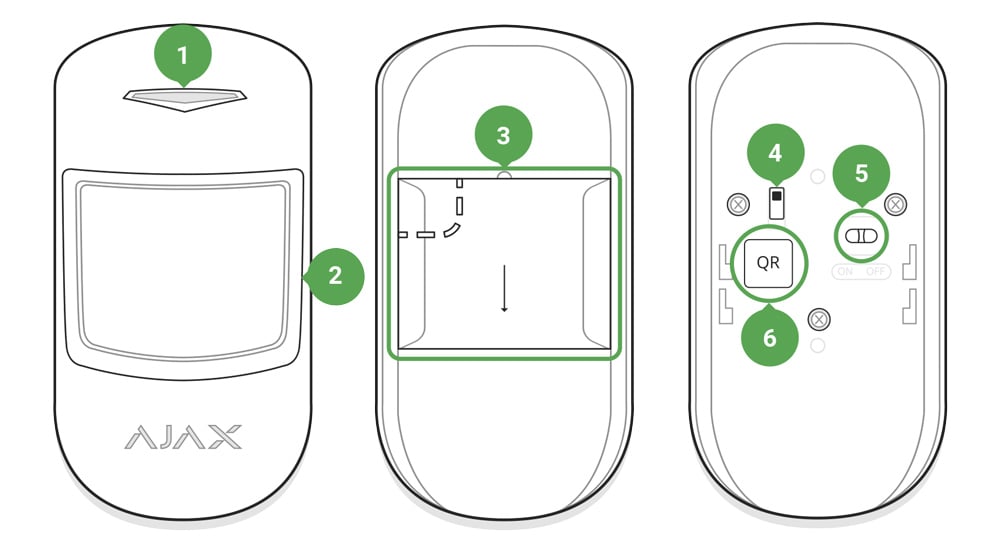

Popis zařízení
LED indikátor
Optika detektoru
Držák SmartBracket (perforovaná část je nezbytná pro aktivaci sabotážního kontaktu Tamper v případě násilného odtržení detektoru od povrchu)
Sabotážní kontakt Tamper
Tlačítko zapnutí / vypnutí
QR kód
Princip fungování
PIR senzor detektoru je schopen detekovat ve střeženém prostoru pohyb objektů s teplotou blízkou teplotě lidského těla. V závislosti na nastavené úrovni citlivosti detekce pohybu ignoruje detektor pohyb domácích zvířat.
V případě, že PIR senzor detektoru MotionProtect Plus zachytí pohyb, provede navíc pomocí mikrovlnného senzoru radiofrekvenční skenování střeženého prostoru – tím jsou eliminovány případné zdroje falešných poplachů, jako jsou například proudící teplý vzduch, sluneční záření, klimatizace, krby apod.
Po detekci pohybu je detektorem odeslán poplachový signál do Hubu, dojde k aktivaci sirén a vyrozumění uživatelů systémů a poplachového přijímacího centra bezpečnostní společnosti.
Pokud detektor zachytí pohyb před aktivací systému, dojde k jeho aktivaci až při dalším dotazování detektoru Hubem (dle nastavení ping intervalu protokolu Jeweller).
Připojení detektoru do bezpečnostního systému Ajax
Připojení detektoru k Hubu
Před připojením:
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.
Zapněte Hub a zkontrolujte připojení k internetu (pomocí ethernetového kabelu nebo sítě GSM).
Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému
Postup připojení detektoru:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.

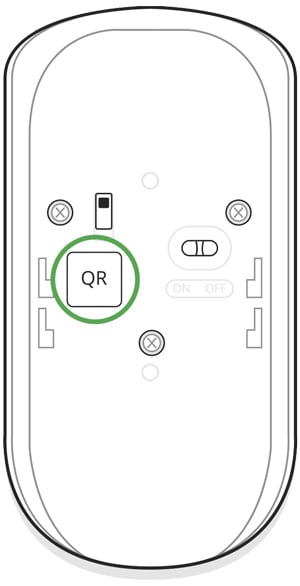

Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.

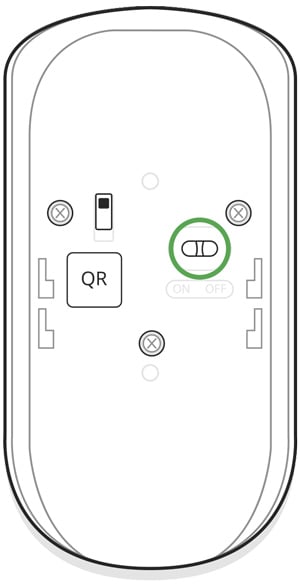

Zapněte detektor přepnutím přepínače v jeho zadní části do polohy “ON”.
Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller.
Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud nedojde ke spárování detektoru s Hubem během 5 vteřin, detektor se automaticky vypne.
Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Připojení detektoru k systémům výrobců třetích stran
Chcete-li připojit detektor k bezpečnostní ústředně výrobce třetí strany pomocí integračního modulu uartBridge nebo ocBridge Plus, postupujte podle doporučení v příručce příslušného zařízení.
Stavy
Zařízení
MotionProtect | MotionProtect Plus
Parametr | Hodnota |
Teplota | Teplota detektoru, měřeno na procesoru |
Síla signálu Jeweller | Síla signálu mezi Hubem a detektorem |
Připojení | Stav připojení detektoru k Hubu |
Stav baterie | Stav baterie detektoru, zobrazený v krocích po 25% |
Kryt | Stav sabotážního kontaktu Tamper |
Zpoždění při vstupu | Čas zpoždění při vstupu |
Zpoždění při odchodu | Čas zpoždění při odchodu |
Připojeno přes ReX | Zobrazuje stav použití rozšiřovače dosahu signálu ReX |
Citlivost | Úroveň citlivosti detekce pohybu |
Vždy aktivní | Pokud je aktivní, detektor pohybu je vždy v aktivovaném režimu |
Dočasná deaktivace | Stav funkce dočasné deaktivace zařízení:
|
Firmware | Verze firmwaru detektoru |
ID zařízení | Identifikační číslo zařízení |
Nastavení
Zařízení
MotionProtect | MotionProtect Plus
Nastavení
Nastavení | Hodnota |
První pole | Název detektoru, lze upravit |
Místnost | Výběr virtuální místnosti, ke které je detektor přiřazen |
Zpoždění při vstupu | Výběr doby zpoždění při vstupu |
Zpoždění při odchodu | Výběr doby zpoždění při odchodu |
Zpoždění v nočním režimu | Zpoždění zapnuto při použití nočního režimu |
Aktivní v nočním režimu | Pokud je zapnuto, detektor se přepne do aktivního stavu při použití nočního režimu |
LED indikace poplachů | Umožňuje deaktivovat blikání LED indikátoru během poplachu. K dispozici pro zařízení s verzí firmwaru 5.55.0.0 nebo vyšší |
Citlivost detektoru pohybu | Volba citlivosti detekce pohybu. Pro MotionProtect:
Pro MotionProtect Plus:
|
Vždy aktivní | Pokud je aktivní, detektor vždy detekuje pohyb |
Signalizace sirénou, pokud je detekován pohyb | Pokud je aktivní, sirény přidané v systému budou při detekci pohybu aktivovány |
Zkouška síly signálu Jeweller | Přepne detektor do režimu testování síly signálu |
Zkouška zóny detekce | Přepne detektor do testu detekční oblasti |
Test útlumu | Přepne detektor do režimu testování zeslabení signálu (k dispozici v detektorech s verzí firmwaru 3.50 a novější) |
Dočasná deaktivace | Umožňuje uživateli odpojit zařízení bez odebrání ze systému. K dispozici jsou 2 možnosti:
Další informace o dočasné deaktivaci zařízení The system can also automatically disable devices when the set number of alarms is exceeded. Learn more about auto deactivation of devices Systém může také automaticky deaktivovat zařízení, když je překročen nastavený počet poplachů |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Před použitím detektoru nastavte optimální citlivost detekce pohybu.
Volba „Vždy aktivní“ je vhodná pro aplikace, kde je potřeba střežit prostor nepřetržitě a nezávisle na aktuálním stavu systému.
Pokud je detekován jakýkoliv pohyb, detektor aktivuje LED indikátor po dobu 1 vteřiny a odešle poplachový signál do Hubu / Hubu Plus a poté do poplachového přijímacího centra (je-li k němu systém připojen).
Indikace provozu detektoru
Událost | Indikace | Poznámka |
Zapnutí detektoru | Rozsvítí se zelená LED asi na 1 vteřinu | |
Připojení detektoru k Hubu, ocBridge Plus a uartBridge | Rozsvítí se LED na několik vteřin | |
Poplach / aktivace sabotážního kontaktu Tamper | Rozsvítí se zelená LED na 1 vteřinu | Poplach je odeslán co 5 vteřin |
Slabá baterie | Během poplachu se pomalu rozsvítí zelená LED a pomalu zhasne | Výměna baterie v detektoru je popsána v odstavci Výměna baterie |
Testování detektoru
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Instalace zařízení
Výběr místa instalace
Oblast kontrolovaného území a tím i účinnost bezpečnostního systému závisí na umístění detektoru.
Zařízení je určeno pouze pro vnitřní použití.
Umístění detektoru závisí na vzdálenosti od Hubu a na přítomnosti jakýchkoliv překážek mezi zařízeními, která brání přenosu rádiového signálu: stěny, podlahy, velké objekty umístěné v místnosti.
Zkontrolujte úroveň signálu v místě instalace
Pokud je síla signálu jedna úroveň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu! Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.
Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Je vhodné, aby směr pohledu čočky detektoru byl kolmý na pravděpodobný způsob vniknutí do místnosti
Zajistěte, aby žádný nábytek, domácí rostliny, vázy, dekorativní nebo skleněné konstrukce, nezakrývaly zorné pole detektoru.
Doporučená instalační výška detektoru je 2.4 m.
Pokud není detektor instalován v doporučené výšce, dojde k omezení velikosti střeženého prostoru a narušení funkce ignorování pohybu zvířat PET imunity.
Instalace detektoru
Před instalací detektoru se ujistěte, že jste vybrali optimální umístění a zda je v souladu s pokyny uvedenými v této příručce
Detektor MotionProtect (MotionProtect Plus) by měl být připevněn na svislou plochu nebo do rohu místnosti.

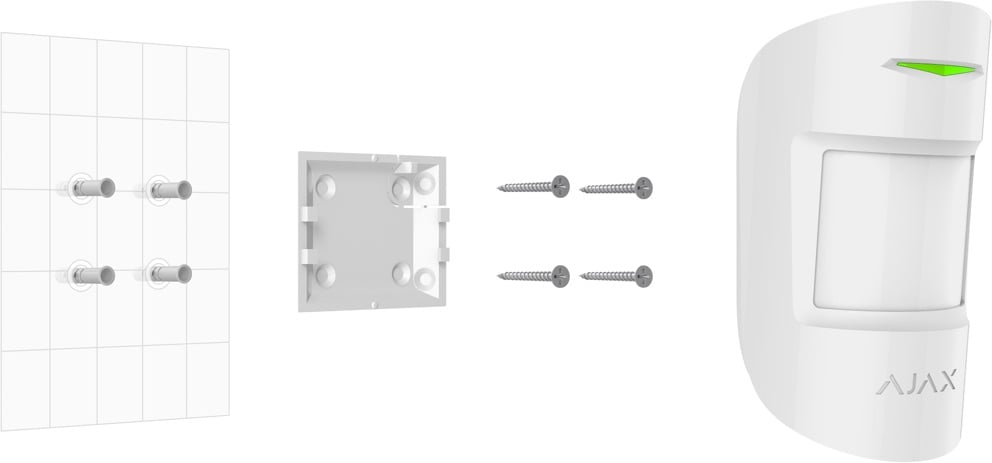

Připevněte panel SmartBracket k povrchu pomocí přiložených vrutů pomocí nejméně dvou upevňovacích bodů (jeden z nich — nad tamperem). Po výběru jiného upevňovacího příslušenství se ujistěte, že panel nepoškozuje ani nedeformuje.
Oboustrannou lepicí pásku lze použít pouze k dočasnému přichycení detektoru. Páska bude časem vysychat, což může vést k pádu detektoru a aktivaci zabezpečovacího systému. Zařízení se může poškodit (v důsledku nárazu).
Umístěte detektor na připevňovací panel. Jakmile je detektor upevněn v SmartBracket, bude blikat LED — to bude signál, že sabotážní kontakt tamper na detektoru je zapojen.
Pokud po instalaci do SmartBracket nezabliká LED indikátor detektoru, zkontrolujte stav tamperu v aplikaci Ajax Security System a poté těsnost panelu SmartBracket.
Pokud je detektor odtržen z povrchu nebo odstraněn z připojovacího panelu, obdržíte oznámení.
Neinstalujte detektor:
ve venkovním prostředí;
ve směru okna, aby nebyla čočka vystavena přímému slunečnímu záření (lze použít MotionProtect Plus);
naproti jakémukoli objektu s rychle se měnící teplotou (např. elektrické a plynové topení) (lze použít MotionProtect Plus);
naproti jakýmkoli pohyblivým objektům s teplotou blízkou teplotě lidského těla (kmitající záclony nad radiátorem) (lze použít MotionProtect Plus);
na místech s rychlou cirkulací vzduchu (ventilátory, otevřená okna nebo dveře) (lze použít MotionProtect Plus);
v blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu;
v prostorách s teplotou a vlhkostí mimo povolený limit;
blíže než 1 metr od Hubu.
Údržba detektoru
Pravidelně kontrolujte provozuschopnost detektoru Ajax MotionProtect.
V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.
K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla. Objektiv otřete velmi opatrně a jemně — všechny škrábance na plastu mohou způsobit snížení citlivosti detektoru.
Baterie instalovaná v detektoru zajišťuje až 5 let autonomního provozu (s frekvencí dotazu u Hubu co 3 minuty). Pokud je baterie detektoru vybitá, bezpečnostní systém odešle příslušná upozornění a LED dioda se plynule rozsvítí a zhasne, pokud detektor detekuje jakýkoliv pohyb nebo je aktivován sabotážní kontakt Tamper.
Technická specifikace
Detekční element | PIR senzor (Motion Protect Plus: PIR senzor a mikrovlnný senzor) |
Dosah detekce pohybu | Až 12 m |
Detekční úhel detektoru pohybu | 88.5° horizontálně / 80° vertikálně |
Čas pro detekci pohybu | Od 0.3 do 2 m/s |
Funkce ignorování pohybu zvířat | Ano, do hmotnosti 20 kg a výšky 50 cm Proč detektory pohybu reagují na zvířata a jak tomu zabránit > |
Ochrana proti neoprávněné manipulaci | Ano (sabotážní kontakt Tamper) |
Frekvenční pásmo | 866,0 – 866,5 MHz |
Kompatibilita | Funguje se všemi Ajax Huby, ReXy, ocBridge Plus, uartBridge |
Výkon rádiového signálu | Až 20 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1700 m (bez překážek) (Motion Protect Plus až 1200 m) |
Napájení | 1 baterie CR123A, 3 V |
Životnost baterie | Až 5 let |
Instalace | Vnitřní |
Rozmezí provozní teploty | Od -10°С do +40°С |
Provozní vlhkost | Až 75% |
Rozměry | 110 × 65 × 50 mm |
Hmotnost | 86 g (Motion Protect Plus – 96 g) |
Životnost | 10 let |
Stupeň zabezpečení dle ČSN EN 50131-1 | 2. – nízké až střední riziko |
Obsah balení
MotionProtect (MotionProtect Plus)
Držák SmartBracket
Baterie CR123A (předinstalovaná)
Spojovací materiál
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
