MotionProtect Outdoor je bezdrátový detektor pohybu určený pro venkovní použití s antimaskingem a ochranou proti falešným poplachům. K zabezpečovacímu systému Ajax je připojen prostřednictvím rádiového protokolu Jeweller s maximálním dosahem až 1 700 metrů v otevřeném prostoru bez překážek. MotionProtect Outdoor má ochranu proti blokování pohledu detektoru (systém proti maskování) a ignoruje pohyb zvířat. Vzdálenost detekce pohybu je nastavitelná: od 3 do 15 metrů.
MotionProtect Outdoor je napájen externě nebo pomocí baterií s výdrží až 5 let.
MotionProtect Outdoor nepodporuje připojení k integračním modulům ocBridge Plus a uartBridge.
Detektor je nastaven pomocí Ajax aplikace pro iOS, Android, macOS a Windows. Uživatel je informován o všech událostech prostřednictvím push oznámení, SMS zpráv a hovorů (pokud je aktivován)The security system notifies users of all events through push notifications, SMS, and calls (if activated).
Bezpečnostní systém Ajax je soběstačný, ale uživatel jej může připojit k poplachovému přijímacímu centru soukromé bezpečnostní společnosti.
Popis zařízení
Hlavní LED indikátor
Horní sekundární LED indikátor a antimasking senzor
Optika horního PIR detektoru
Antimasking senzor
Spodní sekundární LED indikátor a antimasking senzor
Optika spodního PIR senzoru
Držák SmartBracket (perforovaná část je nezbytná pro aktivaci sabotážního kontaktu Tamper v případě násilného odtržení detektoru od povrchu)
Otvor pro upevnění detektoru k držáku šroubem
Tlačítko pro zapnutí / vypnutí
Sabotážní kontakt Tamper
QR kód
Konektor pro připojení externího napájení
Přepínač pro úpravu dosahu detekce
Princip fungování
Jakmile je systém zastřežen, detektor nepřetržitě zpracovává signály z dvojice PIR senzorů. Pokud dojde k detekci pohybu, detektor okamžitě odešle poplachový signál do Hubu a indikuje tuto událost pomocí zelené LED diody. MotionProtect Outdoor ignoruje zvířata, ptáky, hmyz i houpající se rostliny a stromy.
Po detekci pohybu je detektorem odeslán poplachový signál do Hubu, dojde k aktivaci sirén a vyrozumění uživatelů systémů a poplachového přijímacího centra bezpečnostní společnosti.
Poplachový signál je do Hubu při detekci pohybu odeslán každých 5 vteřin.
Pokud je detekován pohyb před aktivací systému, nebude detektor aktivován okamžitě, ale při příštím dotazování Hubem.
Zjistěte více o algoritmu činnosti detektoru
Antimasking systém
Maskování se nazývá pokus o sabotáž detektoru pohybu zablokováním optiky PIR senzorů objektem, nátěrem apod.
Detektor pohybu MotionProtect Outdoor je schopen detekovat následující typy maskování:
Překážku před oběma optikami PIR senzorů o velikosti srovnatelnou s výškou těla detektoru ve vzdálenosti 20 cm
Překážku před některou z optik PIR senzorů ve vzdálenosti 10 cm
Překrytí neprůhledným materiálem či nátěrem některé z optik PIR senzorů
Překrytí neprůhledným materiálem či nátěrem přední části detektoru
Aplikaci aerosolového laku či nátěru na přední část těla detektoru
Pokud je detekován některý z uvedených typů maskování, detektor vyšle poplachový signál do Hubu a dojde k rozsvícení zeleného LED indikátoru.
Detektor MotionProtect Outdoor detekuje maskování jak v aktivním, tak v pasivním režimu.
Reakční doby Antimasking systému
Typ maskování | Aktivní režim (zastřeženo) | Pasivní režim (odstřeženo) | ||
Čas do vyhlášení poplachu | Čas do obnovení | Čas do vyhlášení poplachu | Čas do obnovení | |
Překážka před oběma optikami PIR senzorů | 2 | 8 | 130 | 10 |
Překážka před některou z optik PIR senzorů | 130 | 18 | 130 | 10 |
Překrytí neprůhledným materiálem či nátěrem některé z optik PIR senzorů | 130 | 18 | 130 | 10 |
Překrytí neprůhledným materiálem či nátěrem přední části detektoru | 130 | 18 | 130 | 10 |
Aplikace aerosolového laku či nátěru na přední část těla detektoru | 130 | 18 | 130 | 10 |
Připojení zařízení k Hubu
Před připojením:
Postupujte dle instrukcí a doporučení uvedených v manuálech k zařízením Ajax, nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení. Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k účtu Hub a vytvořte v systému alespoň jednu místnost.
Zapněte Hub a zkontrolujte připojení k internetu (pomocí ethernetového kabelu nebo sítě GSM).
Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému
Jak připojit zařízení k Hubu:
V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat zařízení.

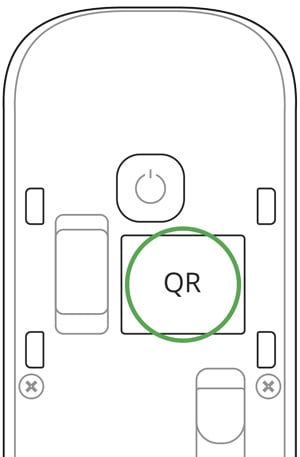

Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte místnost.
Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.

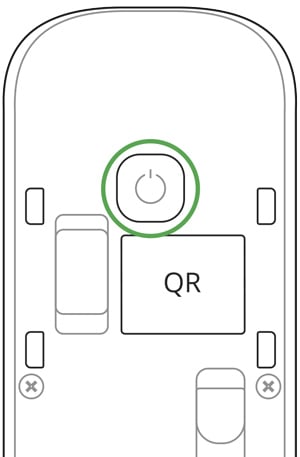

Zapněte detektor stisknutím a přidržením tlačítka v jeho zadní části po dobu 3 vteřin.
Během připojení a provozu je nutné, aby byl detektor umístěn v dosahu rádiového signálu komunikačního protokolu Jeweller. Požadavek na připojení detektoru k Hubu je po zapnutí zařízení přenášen po omezenou dobu.
Pokud nedojde ke spárování detektoru MotionProtect Outdoor s Hubem během 6 vteřin, detektor se automaticky vypne.
Pokud se připojení k Hubu nezdařilo, opakujte pokus o připojení po 30 vteřinách.
Detektor se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax Systems v záložce Zařízení. Aktualizace stavových informací detektoru je závislá na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení je 36 vteřin.
Před montáží vypněte funkci Antimasking v menu nastavení detektoru, aby nedocházelo k odesílání poplachových zpráv!
Stavy
Zařízení
MotionProtect Outdoor
Parametr | Hodnota |
Teplota | Teplota detektoru, měřeno na procesoru |
Síla signálu Jeweller | Síla signálu mezi Hubem a detektorem |
Připojení | Stav připojení detektoru k Hubu |
Stav baterie | Stav baterie detektoru, zobrazený v krocích po 25% |
Kryt | Stav sabotážního kontaktu Tamper |
Zpoždění při vstupu | Čas zpoždění při vstupu |
Zpoždění při odchodu | Čas zpoždění při odchodu |
Připojeno přes ReX | Zobrazuje stav použití rozšiřovače dosahu signálu ReX |
Externí napájení | Indikace stavu externího napájení (připojeno / odpojeno) |
Citlivost | Úroveň citlivosti detekce pohybu |
Antimasking | Stav funkce antimasking |
Vždy aktivní | Pokud je aktivní, detektor pohybu je vždy v aktivovaném režimu |
Dočasná deaktivace | Stav funkce dočasné deaktivace zařízení:
|
Firmware | Verze firmwaru detektoru |
ID zařízení | Identifikační číslo zařízení |
Nastavení
Zařízení
MotionProtect Outdoor
Nastavení
Nastavení | Hodnota |
První pole | Název detektoru, lze upravit |
Místnost | Výběr virtuální místnosti, ke které je detektor přiřazen |
Zpoždění při vstupu | Výběr doby zpoždění při vstupu |
Zpoždění při odchodu | Výběr doby zpoždění při odchodu |
Zpoždění v nočním režimu | Zpoždění zapnuto při použití nočního režimu |
Aktivní v nočním režimu | Pokud je zapnuto, detektor se přepne do aktivního stavu při použití nočního režimu |
LED indikace poplachů | Umožňuje deaktivovat blikání LED indikátoru během poplachu. K dispozici pro zařízení s verzí firmwaru 5.55.0.0 nebo vyšší |
Citlivost | Volba citlivosti detekce pohybu:
|
Antimasking | Pokud je aktivní, senzor bude vždy detekovat maskování detektoru |
Vždy aktivní | Pokud je aktivní, detektor vždy detekuje pohyb |
Signalizace sirénou, pokud je detekován pohyb | Pokud je aktivní, sirény přidané v systému budou při detekci pohybu aktivovány |
Zkouška síly signálu Jeweller | Přepne detektor do režimu testování síly signálu |
Zkouška zóny detekce | Přepne detektor do testu detekčních zón:
|
Test útlumu | Přepne detektor do režimu testování zeslabení signálu (k dispozici v detektorech s verzí firmwaru 3.50 a novější) |
Dočasná deaktivace | Umožňuje uživateli odpojit zařízení bez odebrání ze systému. K dispozici jsou 2 možnosti:
Další informace o dočasné deaktivaci zařízení Systém může také automaticky deaktivovat zařízení, když je překročen nastavený počet poplachů |
Uživatelská příručka | Otevře uživatelskou příručku zařízení |
Zrušit spárování zařízení | Odpojí detektor od Hubu a odstraní jeho nastavení |
Indikace
Detektor pohybu MotionProtect Outdoor disponuje LED indikátorem v zelené a červené barvě, který indikuje následující události:
Indikace při stisknutí tlačítka pro zapnutí / vypnutí detektoru
Událost | Indikace |
Stisknutí a přidržení tlačítka | Rozsvícení červeného LED indikátoru |
Zapnutí detektoru | Rozsvícení zeleného LED indikátoru |
Vypnutí detektoru | Rozsvícení červeného LED indikátoru následované 3 krátkými bliknutími |
Indikace při provozu detektoru
Událost | Indikace | Poznámka |
Připojení detektoru k Hubu | Rozsvítí se zelená LED na několik vteřin | |
Hardwarový chyba | Nepřetržité blikání červené LED | Vyžadována oprava — kontaktujte servisní středisko Ajax |
Detekce pohybu / maskování nebo otevření krytu detektoru | Rozsvítí se zelená LED na 1 vteřinu | |
Slabá baterie | Během poplachu se pomalu rozsvítí zelená LED a pomalu zhasne | Výměna baterie v detektoru je popsána v odstavci Výměna baterie |
Testování detektoru
Bezpečnostní systém Ajax umožňuje provádět testy pro ověření funkčnosti připojených zařízení.
Testy nezačínají ihned, ale během 36 sekund při použití standardního nastavení. Začátek testovacího času závisí na nastavení doby skenování detektoru (odstavec „Nastavení Jeweller“ v nastavení Hubu).
Podle požadavků normy EN50131 se během zkušebního režimu sníží úroveň rádiového signálu vysílaného bezdrátovými zařízeními.
Volba místa instalace
Před instalací detektoru proveďte Zkoušku síly signálu Jeweller.
Detektor MotionProtect Outdoor by měl být instalován ve výšce v rozmezí 0.8 – 1.3 m. Tělo detektoru je orientováno tak, že osa optiky horního PIR senzoru je rovnoběžná se zemí a předpokládaný směr pohybu narušitele je kolmý k této ose.
Při výběru místa instalace zvažte maximální dosah detekce zařízení. Závisí to na úrovni citlivosti a poloze posuvníku pro nastavení vzdálenosti detekce pohybu.
Poloha posuvníku | Úroveň citlivosti | Vzdálenost detekce pohybu |
Nahoře (near) | Nízká / Normální / Vysoká | až 3 m |
Uprostřed | Nízká | až 7 m |
Normální / Vysoká | až 8 m | |
Dole (far) | Nízká / Normální / Vysoká | až 15 m |
Vzdálenost detekce byla testována při okolní teplotě +23°C a jasném počasí. V jiných podmínkách se může vzdálenost detekce lišit. Při výběru místa instalace použijte Zkoušku zóny detekce k určení sektoru, ve kterém zařízení detekuje pohyb co nejpřesněji.
Abyste zabránili falešným poplachům způsobeným deštěm nebo sněhem padajícím na maskovací senzory, instalujte MotionProtect Outdoor pod kryt. Chcete-li chránit maskovací senzory na otevřeném prostranství, použijte stříšku Ajax Hood pro MotionProtect Outdoor.
Detektor odesílá do Hubu poplachový signál pouze v případě, že pohyb detekovaly oba PIR senzory a časová prodleva mezi detekcemi nepřesáhla 1.5 vteřiny.
Zkontrolujte funkčnost detektoru na vybraném místě instalace. Při výběru umístění MotionProtect Outdoor vezměte v úvahu dosah komunikace rádiového signálu.
Pokud je síla signálu jedna úroveň síly signálu, nemůžeme zaručit stabilní provoz zabezpečovacího systému. Přijměte možná opatření ke zlepšení kvality signálu! Minimálně pohybujte zařízením — i 20 cm posun může výrazně zlepšit kvalitu příjmu.
Pokud po přesunutí má zařízení stále nízkou nebo nestabilní sílu signálu, použijte rozšiřovač dosahu signálu ReX.
Během instalace držáku SmartBracket buďte opatrní — použití nadměrné síly může způsobit jeho mechanické poškození či deformaci a následné nespolehlivé upevnění detektoru. Držák upevněte pomocí dodávaného spojovacího materiálu. Použití jiného spojovacího materiálu může způsobit poškození držáku. Pro trvalé upevnění se nedoporučuje použití oboustranné lepící pásky — časem dochází k jejímu vysušení, čímž hrozí pád detektoru a jeho následné poškození.
Neinstalujte detektor:
Bez stříšky Hood pro MotionProtect Outdoor na místě bez krytu.
Naproti stromům, jejichž listy mohou být v detekční zóně horního a dolního PIR senzoru detektoru.
Naproti keřům vyšším než 80 cm.
V blízkosti kovových předmětů nebo zrcadel způsobujících zeslabení a stínění signálu.
Blíže než 1 metr od Hubu.
MotionProtect Outdoor nezjistí pohyb za sklem. Proto neinstalujte detektor na místa, kde mohou skleněné předměty bránit ve výhledu detektoru. Například na místech, kde mohou skleněné dveře bránit ve výhledu na zařízení.

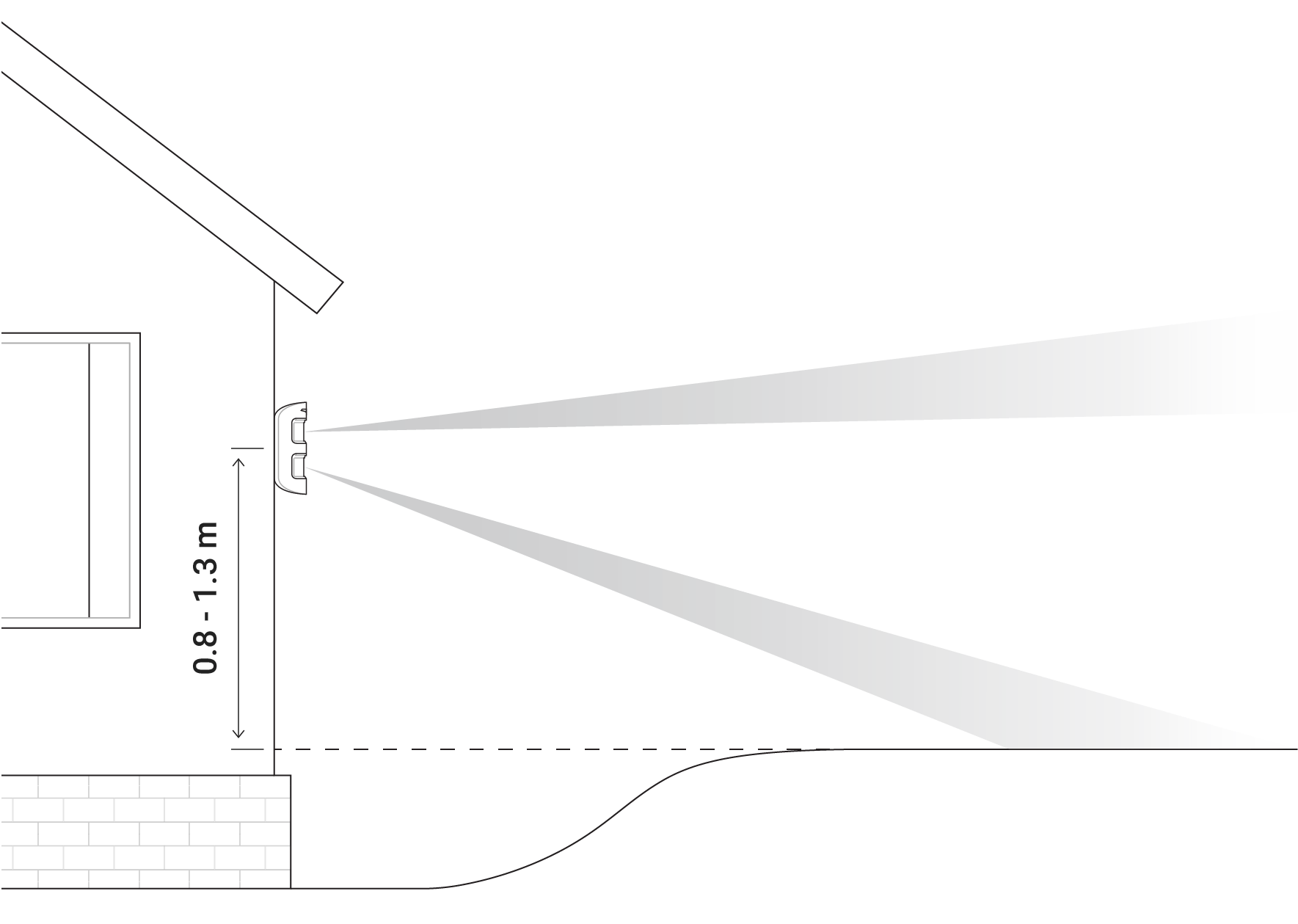

Nainstalujte detektor ve výšce 0,8 až 1,3 metru tak, aby jeho horní čočka byla rovnoběžně se zemí. Pokud je místo nerovnoměrné, uvažuje se výška instalace od nejvyššího bodu území sledovaného detektorem.
Postup instalace detektoru
Dočasně upevněte držák SmartBracket na pevný povrch ve výšce 0.8 až 1.3 m.
Pomocí posuvníku v zadní části detektoru nastavte požadovanou vzdálenost detekce pohybu v rozmezí 3 („Near“) až 15 („Far“) m.
Směr optiky dolního PIR senzoru se specifickou minimální (1) a maximální (2) vzdálenosti detekci pohybu
Umístěte detektor do držáku SmartBracket, uvolněte prostor před ním (horizontální detekční úhel 90°) a ujistěte se, že se v daném prostoru žádný předmět nepohybuje, aby mohlo dojít ke kalibraci Antimasking senzorů.
Upozornění: Antimasking senzory se začnou automaticky kalibrovat po upevnění detektoru do držáku SmartBracket. Kalibrace může trvat až 30 vteřin a je signalizována blikáním horního a spodního sekundárního LED indikátoru.
Pomocí mobilní aplikace prověřte detekční zóny detektoru a funkčnost Antimasking senzorů. V případě nedostatečné reakce na pohyb upravte v mobilní aplikaci citlivost detekce pohybu nebo pomocí posuvníku v zadní části detektoru její dosah. Zkontrolujte také úhel náklonu těla detektoru.
Připevněte držák SmartBracket trvale k pevnému povrchu pomocí vrutů, umístěte do něj detektor a počkejte, než dojde dokončení kalibrace Antimasking senzorů. Detektor zajistěte v držáku pomocí šroubu (1).
Připojení externího zdroje napájení
Pro napájení detektoru MotionProtect Outdoor je možné použít externí zdroj napájení o napětí v rozmezí 5 – 28 V DC / 200 mA. Po připojení externího zdroje napájení není nutné vyjmout předinstalované baterie – ty slouží jako záložní zdroj při výpadku externího napájení.
Pro připojení externího zdroje napájení:
Sejměte detektor z držáku SmartBracket a odšroubujte dvojici vrutů v jeho zadní části.
V držáku vylomte požadovanou záslepku pro vyvedení kabeláže:
1. Krytka pro vytažení napájecího kabelu za připevňovacím panelem SmartBracket
2. Krytka pro vytažení napájecího kabelu pod připevňovacím panelem SmartBracketProvlečte kabel odpojený od zdroje napájení držákem SmartBracket a průchodkou v zadní části detektoru.
Připojte kabel do svorkovnice, dodržte při tom naznačenou polaritu! Kabel zajistěte pomocí svorky, která je součástí balení.

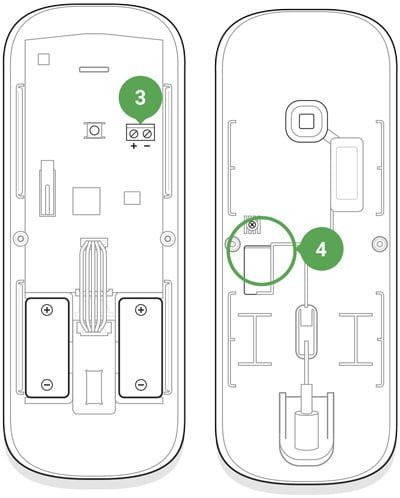

3. Svorkovnice na desce plošného spoje
4. Zajišťovací svorka na zadní straně detektoruZapněte externí zdroj napájení – v menu detektoru v aplikaci Ajax u položky Externí napájení se objeví informace Připojeno.
Používejte pouze uzemněný zdroj napájení!
Zavřete kryt detektoru, zajistěte pomocí dvojice vrutů, upevněte detektor zpět do držáku SmartBracket, zajistěte ho pomocí šroubu a počkejte, než dojde k dokončení kalibrace Antimasking senzorů.
Údržba
Pravidelně kontrolujte provozuschopnost detektoru. V případě potřeby očistěte tělo detektoru od prachu, pavučiny a dalších nečistot. Používejte měkký suchý ubrousek vhodný pro údržbu zařízení.
K čištění detektoru nepoužívejte žádné látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Baterie instalovaná v detektoru zajišťuje až 5 let autonomního provozu (s frekvencí dotazu u Hubu co 3 minuty). Pokud je baterie detektoru vybitá, bezpečnostní systém odešle příslušná upozornění a LED dioda se plynule rozsvítí a zhasne, pokud detektor detekuje jakýkoliv pohyb nebo je aktivován sabotážní kontakt Tamper.
Instalace stříšky Hood
Stříška Hood for MotionProtect Outdoor je kryt chránící senzory maskování detektoru před deštěm a sněhem. Použijte ji v případě, že není možné detektor nainstalovat na kryté místo.
Koupit stříšku Hood pro MotionProtect Outdoor
Stříška Hood for MotionProtect Outdoor může být upevněna i když je detektor již nainstalován. Pro instalaci stříšky není nutné zařízení sejmout z povrchu.
Pro instalaci stříšky Hood pro MotionProtect Outdoor:
Odstraňte ochranou pásku ze suchého zipu Dual Lock, který je přilepen k vnitřní straně stříšky.
Připevněte stříšku k detektoru — část suchého zipu se přilepí ke krytu detektoru.
Sejměte stříšku z detektoru MotionProtect Outdoor a vyhlaďte zbylou část pásky, která zůstala na těle detektoru.
Vraťte stříšku na původní místo tak, aby se obě části zipu spojili a připevněte ji ke krytu detektoru.
Technická specifikace
Detekční element | 2× PIR senzor |

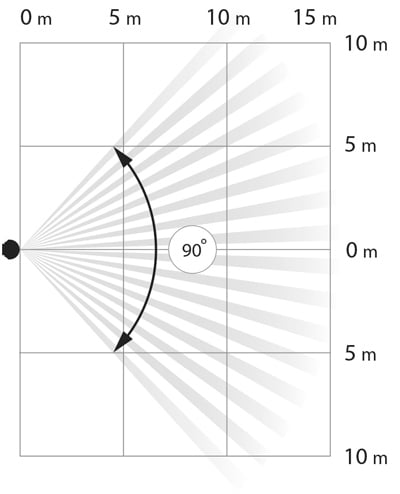

Detekční úhel (Horizontálně) | 90° |
Čas pro detekci pohybu | Od 0.3 do 2 m/s |
Dosah detekce pohybu | Nastavitelný (3 až 15 m) při instalační výšce 1 m |
Funkce Antimasking | Ano |
Funkce ignorování pohybu zvířat | Ano, do výšky 80 cm (při instalaci detektoru ve výšce 1 m) Proč detektory pohybu reagují na zvířata a jak tomu zabránit > |
Ochrana proti falešným poplachům | Ano, algoritmická analýza |
Provozní frekvence | 866,0 – 866,5 MHz |
Kompatibilita | |
Maximální vysílací výkon | Až 20 mW |
Modulace rádiového signálu | GFSK |
Dosah rádiového signálu | Až 1,700 m (ve volném prostoru bez překážek) |
Napájení | 2 × baterie CR123A, 3 V |
Životnost baterií | Až 5 let |
Externí napájení | 5 – 28 V DC, 200 mA |
Instalace | Vnitřní a venkovní |
Stupeň krytí | IP55 |
Ochrana proti neoprávněné manipulaci | Ano (sabotážní kontakt Tamper) |
Rozmezí provozní teploty | Od -25°С do +60°С |
Provozní vlhkost | Až 95% |
Příslušenství | Stříška Hood pro MotionProtect Outdoor |
Rozměry | 183 × 70 × 65 mm |
Hmotnost | 322 g |
Životnost | 10 let |
Obsah balení
MotionProtect Outdoor
Držák SmartBracket
2× baterie CR123A (předinstalované)
Spojovací materiál
Uživatelská příručka
Záruka
Záruční lhůta pro zařízení od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakoupení produktu a nevztahuje se na přiloženou baterii.
Pokud zařízení nepracuje správně, doporučujeme nejprve kontaktovat technickou podporu — v polovině případů mohou být technické problémy vyřešeny na dálku!
Kompletní informace týkající se záruky, certifikáty, osvědčení a další dokumenty jsou dostupné na webové stránce: ajax.systems
Technická podpora (pondělí – pátek, 08:00 – 16:00): support@ajax.systems
